商用中央空调日立故障代码表

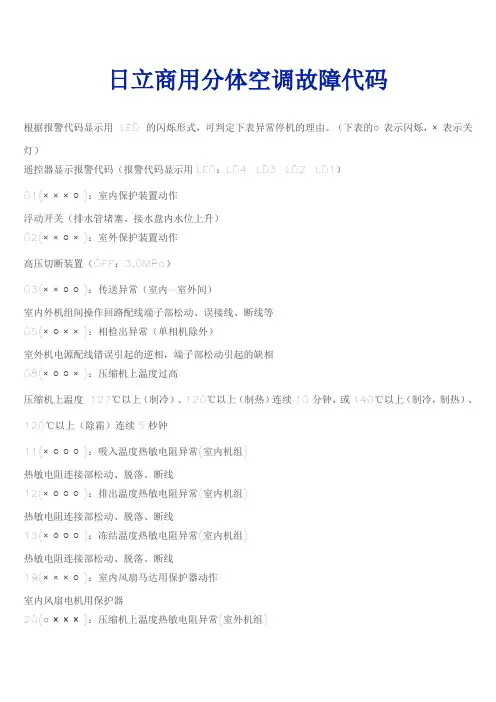

日立商用分体空调故障代码根据报警代码显示用LED 的闪烁形式,可判定下表异常停机的理由。

（下表的○表示闪烁，×表示关灯）遥控器显示报警代码(报警代码显示用LED：LD4-LD3—LD2-LD1）01(×××○):室内保护装置动作浮动开关（排水管堵塞、接水盘内水位上升）02（××○×）：室外保护装置动作高压切断装置（OFF：3.0MPa）03(××○○)：传送异常（室内~室外间)室内外机组间操作回路配线端子部松动、误接线、断线等05(×○××）：相检出异常（单相机除外）室外机电源配线错误引起的逆相，端子部松动引起的缺相08(×○○×):压缩机上温度过高压缩机上温度127℃以上（制冷）、120℃以上（制热）连续10分钟，或140℃以上（制冷，制热）、120℃以上（除霜）连续5秒钟11（×○○○):吸入温度热敏电阻异常（室内机组)热敏电阻连接部松动、脱落、断线12(×○○○)：排出温度热敏电阻异常（室内机组）热敏电阻连接部松动、脱落、断线13(×○○○）：冻结温度热敏电阻异常（室内机组)热敏电阻连接部松动、脱落、断线19(×××○）:室内风扇马达用保护器动作室内风扇电机用保护器20（○×××）：压缩机上温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线22（○×××）:环境温度热敏电阻异常（室外机组）热敏电阻连接部松动、脱落、断线24(○×××）:配管温度热敏电阻异常（室外机组)热敏电阻连接部松动、脱落、断线31（○××○)：室内外机组组合容量错误室外容量与室内容量相差范围80％～120%以上，容量设定错误35（○×○×）：室内机机号设定异常室内机机号设定重复36（○××○）：P型室外机与J型室内机组合错误室外容量与室内容量相差范围80%~120％以上,容量设定错误38(○×○○）:保护检出回路异常(室外机组）室外机保护检出回路故障39（○○××）：过电流异常压缩机因电流值过大或0A在30分钟内停机3次41（××○×）：制冷过负载(高压装置动作的可能性大)室外保护装置动作时压缩机上95℃以上42（××○×)：制热过负载（高压装置动作的可能性大）室内配管温度55℃以上47（○○×○）:低压压力过低保护动作因蒸发温度异常低下（不到－35℃），1小时内停止3次EE（○○○○）：压缩机保护报警6小时内因压缩机引起的报警有3次遥控器的运转灯每4秒闪一次，表示室内机组与遥控器间的信号传输异常（连接部松动、脱落、断线、误接线等）。

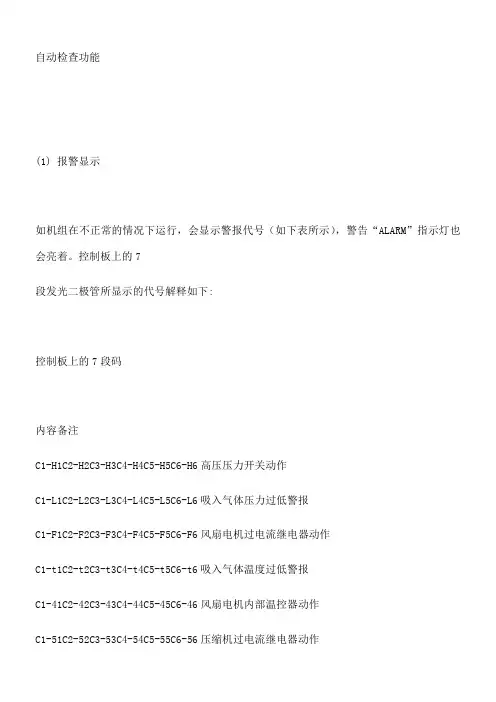

自动检查功能(1) 报警显示如机组在不正常的情况下运行，会显示警报代号（如下表所示），警告“ALARM”指示灯也会亮着。

控制板上的7段发光二极管所显示的代号解释如下:控制板上的7段码内容备注C1-H1C2-H2C3-H3C4-H4C5-H5C6-H6高压压力开关动作C1-L1C2-L2C3-L3C4-L4C5-L5C6-L6吸入气体压力过低警报C1-F1C2-F2C3-F3C4-F4C5-F5C6-F6风扇电机过电流继电器动作C1-t1C2-t2C3-t3C4-t4C5-t5C6-t6吸入气体温度过低警报C1-41C2-42C3-43C4-44C5-45C6-46风扇电机内部温控器动作C1-51C2-52C3-53C4-54C5-55C6-56压缩机过电流继电器动作C1-61C2-62C3-63C4-64C5-65C6-66供油保护温控器动作C1-71C2-72C3-73C4-74C5-75C6-76压缩机电机内部温控器动作C1-81C2-82C3-83C4-84C5-85C6-86防冻结保护热敏电阻动作(THMo1～6)808080808080防冻结保护热敏电阻动作(THMi1)5P5P5P5P5P5P水泵反馈信息不正常警报运转后立即显示C1-05C2-05C3-05C4-05C5-05C6-05反相或单相（缺相）警报111111111111冷冻水入口热敏电阻异常警报C1-12C2-12C3-12C4-12C5-12C6-12冷冻水出口热敏电阻异常警报C1-24C2-24C3-24C4-24C5-24C6-24冷凝温度热敏电阻异常警报C1-26C2-26C3-26C4-26C5-26C6-26吸入气体温度热敏电阻异常警报C1-27C2-27C3-27C4-27C5-27C6-27排除气体压力传感器异常警报C1-28C2-28C3-28C4-28C5-28C6-28吸入气体压力传感器异常警报222222222222外气温度热敏电阻异常警报404040404040操作错误警报代码No.1,No.2,No.3,No.4,No.5和No.6No.1,No.2,No.3,No.4,No.5 和No.6(2) 正常显示如机组在正常运行情况，运行代号（如下表所示）会显示在控制板上的7段发光二极管上。

自动检查功能(1) 报警显示如机组在不正常的情况下运行，会显示警报代号（如下表所示），警告“ALARM”指示灯也会亮着。

控制板上的7段发光二极管所显示的代号解释如下:控制板上的7段码内容备注C1-H1C2-H2C3-H3C4-H4C5-H5C6-H6高压压力开关动作C1-L1C2-L2C3-L3C4-L4C5-L5C6-L6吸入气体压力过低警报C1-F1C2-F2C3-F3C4-F4C5-F5C6-F6风扇电机过电流继电器动作C1-t1C2-t2C3-t3C4-t4C5-t5C6-t6吸入气体温度过低警报C1-41C2-42C3-43C4-44C5-45C6-46风扇电机内部温控器动作C1-51C2-52C3-53C4-54C5-55C6-56压缩机过电流继电器动作C1-61C2-62C3-63C4-64C5-65C6-66供油保护温控器动作C1-71C2-72C3-73C4-74C5-75C6-76压缩机电机内部温控器动作C1-81C2-82C3-83C4-84C5-85C6-86防冻结保护热敏电阻动作(THMo1～6) 8080防冻结保护热敏电阻动作(THMi1)5P5P5P5P5P5P水泵反馈信息不正常警报运转后立即显示C1-05C2-05C3-05C4-05C5-05C6-05反相或单相（缺相）警报冷冻水入口热敏电阻异常警报C1-12C2-12C3-12C4-12C5-12C6-12冷冻水出口热敏电阻异常警报C1-24C2-24C3-24C4-24C5-24C6-24冷凝温度热敏电阻异常警报C1-26C2-26C3-26C4-26C5-26C6-26吸入气体温度热敏电阻异常警报C1-27C2-27C3-27C4-27C5-27C6-27排除气体压力传感器异常警报C1-28C2-28C3-28C4-28C5-28C6-28吸入气体压力传感器异常警报2222外气温度热敏电阻异常警报4040操作错误警报代码,,,,和, 和(2) 正常显示如机组在正常运行情况，运行代号（如下表所示）会显示在控制板上的7段发光二极管上。

日立商用分体空调故障代码根据报警代码显示用ＬED 得闪烁形式,可判定下表异常停机得理由。

(下表得○表示闪烁，×表示关灯)遥控器显示报警代码（报警代码显示用LED:LＤ４-ＬD3－LD2－LD1）01(×××○）:室内保护装置动作浮动开关(排水管堵塞、接水盘内水位上升）02（××○×）：室外保护装置动作高压切断装置（ＯFF：3、０MPa）03（××○○）：传送异常(室内～室外间）室内外机组间操作回路配线端子部松动、误接线、断线等０5（×○××）：相检出异常(单相机除外）室外机电源配线错误引起得逆相，端子部松动引起得缺相0８(×○○×）:压缩机上温度过高压缩机上温度１27℃以上（制冷）、１20℃以上（制热）连续1０分钟，或１４０℃以上（制冷，制热）、120℃以上（除霜）连续5秒钟1１（×○○○）:吸入温度热敏电阻异常(室内机组）热敏电阻连接部松动、脱落、断线12(×○○○)：排出温度热敏电阻异常(室内机组）热敏电阻连接部松动、脱落、断线13（×○○○）:冻结温度热敏电阻异常（室内机组)热敏电阻连接部松动、脱落、断线19(×××○）：室内风扇马达用保护器动作室内风扇电机用保护器20(○×××)：压缩机上温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线22(○×××):环境温度热敏电阻异常(室外机组）热敏电阻连接部松动、脱落、断线２4（○×××)：配管温度热敏电阻异常（室外机组)热敏电阻连接部松动、脱落、断线31(○××○)：室内外机组组合容量错误室外容量与室内容量相差范围80%~1２0％以上,容量设定错误35(○×○×）：室内机机号设定异常室内机机号设定重复36（○××○）：P型室外机与J型室内机组合错误室外容量与室内容量相差范围80%～１20％以上，容量设定错误3８（○×○○）:保护检出回路异常（室外机组)室外机保护检出回路故障39(○○××):过电流异常压缩机因电流值过大或0A在30分钟内停机3次41（××○×）：制冷过负载（高压装置动作得可能性大）室外保护装置动作时压缩机上９５℃以上４２(××○×):制热过负载(高压装置动作得可能性大）室内配管温度55℃以上47（○○×○）:低压压力过低保护动作因蒸发温度异常低下（不到-３５℃），1小时内停止3次EE(○○○○）：压缩机保护报警6小时内因压缩机引起得报警有３次遥控器得运转灯每4秒闪一次,表示室内机组与遥控器间得信号传输异常(连接部松动、脱落、断线、误接线等).====＝=＝＝=======＝日立ＦＳＧ(ＦS3、ＦS５）系列空调故障代码保护代码为了适应温度变化等条件,通过保护控制来进行频率控制等操作,以防止异常情况。

日立空调故障代码大全同 KFR-32GW 故障显示判断五、日江 KFRd-120LW 故障分析1. 为什么接上电（ 380V ），内机电源灯不亮？可查① 内变压器坏② 外机相序板坏③ 外机缺相（三相电）④ 内机主板坏2. 为什么不化霜？可查① 内管温坏② 主控板坏③ 内机滤网过脏或蒸发器散热片脏堵④ 内电机风量小3. 制冷不好如何处理？可查① 缺氟② 压机吸排气不足③ 四通阀座中④ 管道脏堵（多为分配器处脏堵）以上故障分析仅供维修参考，具体问题还要具体分析25：风量控制热敏电阻异常，室外基板：THM4。

38：室外保护回路异常。

41：制冷过负载。

42：制热过负载日立空调故障代码分体 KFR-32GW 故障分析1. 为什么运行灯闪亮 ( 亮 0.5 秒灭 0.5 秒 , 下面同 ), 1 次 /8 秒定时灯点亮 ?表示内管温短路或断路。

2. 为什么运行灯闪亮 (2 次 /8 秒 ), 定时灯点亮 ?表示室温短路或断路。

3. 为什么运行灯闪亮（ 5 次 /8 秒），定时灯点亮？表示外机故障。

可检查① 压机电容坏② 压机坏③ 缺氟④ 电压过高或过低，压机过热保护4. 为什么运行灯闪亮（ 6 次 /8 秒），定时灯点亮？表示内电机坏或风机电容坏（换电路板或内电机）日立空调故障代码分体 KFR-35GW 故障分析1. 安装后试机外机不转，为什么 ?多为接线错误。

要求内机 3# 零线（ N 线）必须接外机 2# 零线（N 线），其它线对接，否则外机只有四通阀吸合声，风机、压机都不工作。

2. 为何 KFR-35GW 开机转 1 分钟停机 ?多为外风机不转。

可查① 风机电容坏② 风机电机坏3. 故障显示●○● ○○○○○ ○●○ 为何故障 ?( 电源灯● 表示点亮 0.5 秒,○ 表示灭 0.5 秒 )表示室内管温短路或开路 ( 内管温坏或接触不良 )4. 故障显示●○● ○○○○ ○●○ 是何故障 ?此现象表示室温传感器开路或断路。

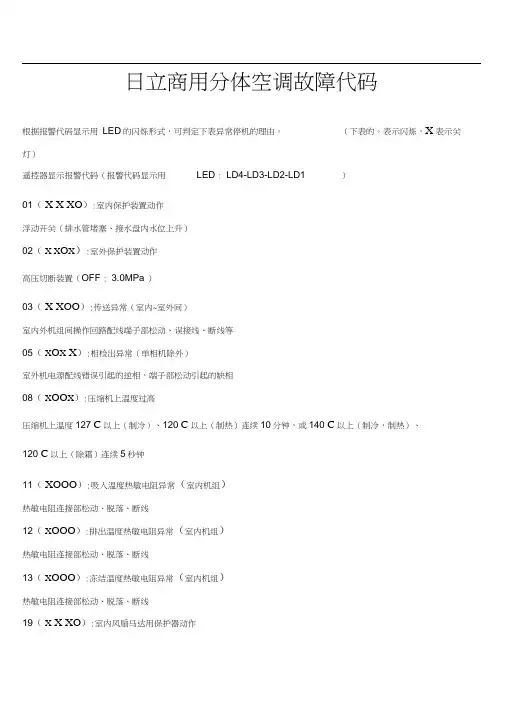

日立商用分体空调故障代码根据报警代码显示用LED的闪烁形式，可判定下表异常停机的理由。

（下表的。

表示闪烁，X表示关灯）遥控器显示报警代码（报警代码显示用LED : LD4-LD3-LD2-LD1 ）01（X X XO）:室内保护装置动作浮动开关（排水管堵塞、接水盘内水位上升）02（X X O X）:室外保护装置动作高压切断装置（OFF : 3.0MPa ）03（X XOO）:传送异常（室内~室外间）室内外机组间操作回路配线端子部松动、误接线、断线等05（X O X X）:相检出异常（单相机除外）室外机电源配线错误引起的逆相，端子部松动引起的缺相08（X OO X）:压缩机上温度过高压缩机上温度127 C以上（制冷）、120 C以上（制热）连续10分钟，或140 C以上（制冷，制热）、120 C以上（除霜）连续5秒钟11（XOOO）:吸入温度热敏电阻异常（室内机组）热敏电阻连接部松动、脱落、断线12（X OOO）:排出温度热敏电阻异常（室内机组）热敏电阻连接部松动、脱落、断线13（X OOO）:冻结温度热敏电阻异常（室内机组）热敏电阻连接部松动、脱落、断线19（X X XO）:室内风扇马达用保护器动作室内风扇电机用保护器20（O X X X）:压缩机上温度热敏电阻异常（室外机组）热敏电阻连接部松动、脱落、断线22( Oxx X):环境温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线24( Oxx X):配管温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线31( OX XO):室内外机组组合容量错误室外容量与室内容量相差范围80 %〜120 %以上，容量设定错误35( OxO X):室内机机号设定异常室内机机号设定重复36( O X X O) : P型室外机与J型室内机组合错误室外容量与室内容量相差范围80 %〜120 %以上，容量设定错误38( OxOO):保护检出回路异常(室外机组)室外机保护检出回路故障39( OOx x):过电流异常压缩机因电流值过大或0A在30分钟内停机3次41( x xOx):制冷过负载(高压装置动作的可能性大)室外保护装置动作时压缩机上95 C以上42( X xOx):制热过负载(高压装置动作的可能性大)室内配管温度55 C以上47( OO X O):低压压力过低保护动作因蒸发温度异常低下(不到一35 C) ,1小时内停止3次EE( OOOO):压缩机保护报警6小时内因压缩机引起的报警有3次遥控器的运转灯每4秒闪一次，表示室内机组与遥控器间的信号传输异常（连接部松动、脱落、断线、误接线等）。

日立商用分体空调故障代码根据报警代码显示用LED 的闪烁形式，可判定下表异常停机的理由。

（下表的○表示闪烁，×表示关灯）遥控器显示报警代码（报警代码显示用LED：LD4-LD3-LD2-LD1）01(×××○)：室内保护装置动作浮动开关（排水管堵塞、接水盘内水位上升）02(××○×)：室外保护装置动作高压切断装置（OFF：3.0MPa）03(××○○)：传送异常（室内~室外间）室内外机组间操作回路配线端子部松动、误接线、断线等05(×○××)：相检出异常（单相机除外）室外机电源配线错误引起的逆相，端子部松动引起的缺相08(×○○×)：压缩机上温度过高压缩机上温度127℃以上（制冷）、120℃以上（制热）连续10分钟，或140℃以上（制冷，制热）、120℃以上（除霜）连续5秒钟11(×○○○)：吸入温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线12(×○○○)：排出温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线13(×○○○)：冻结温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线19(×××○)：室内风扇马达用保护器动作室内风扇电机用保护器20(○×××)：压缩机上温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线22(○×××)：环境温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线24(○×××)：配管温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线31(○××○)：室内外机组组合容量错误室外容量与室内容量相差范围80％～120％以上，容量设定错误35(○×○×)：室内机机号设定异常室内机机号设定重复36(○××○)：P型室外机与J型室内机组合错误室外容量与室内容量相差范围80％～120％以上，容量设定错误38(○×○○)：保护检出回路异常(室外机组)室外机保护检出回路故障39(○○××)：过电流异常压缩机因电流值过大或0A在30分钟内停机3次41(××○×)：制冷过负载(高压装置动作的可能性大)室外保护装置动作时压缩机上95℃以上42(××○×)：制热过负载(高压装置动作的可能性大)室内配管温度55℃以上47(○○×○)：低压压力过低保护动作因蒸发温度异常低下（不到－35℃）,1小时内停止3次EE(○○○○)：压缩机保护报警6小时内因压缩机引起的报警有3次遥控器的运转灯每4秒闪一次，表示室内机组与遥控器间的信号传输异常（连接部松动、脱落、断线、误接线等）。

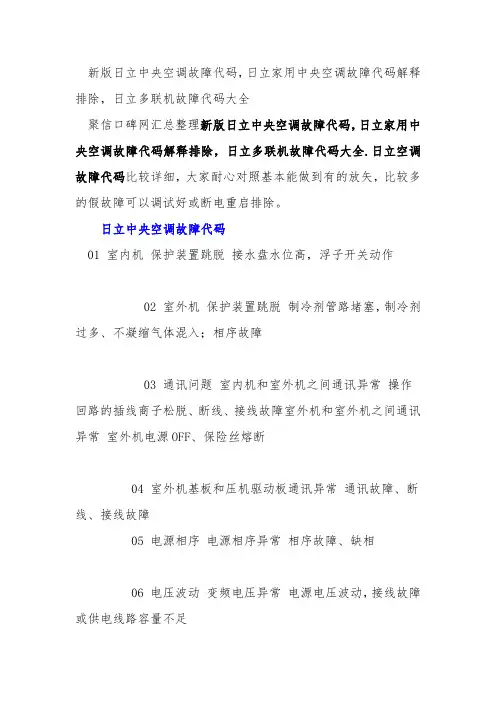

新版日立中央空调故障代码，日立家用中央空调故障代码解释排除，日立多联机故障代码大全聚信口碑网汇总整理新版日立中央空调故障代码，日立家用中央空调故障代码解释排除，日立多联机故障代码大全.日立空调故障代码比较详细，大家耐心对照基本能做到有的放矢，比较多的假故障可以调试好或断电重启排除。

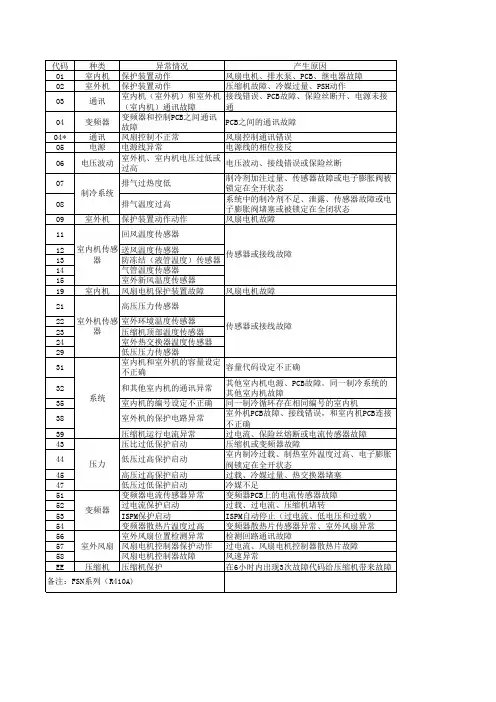

日立中央空调故障代码01 室内机保护装置跳脱接水盘水位高，浮子开关动作02 室外机保护装置跳脱制冷剂管路堵塞，制冷剂过多、不凝缩气体混入；相序故障03 通讯问题室内机和室外机之间通讯异常操作回路的插线商子松脱、断线、接线故障室外机和室外机之间通讯异常室外机电源OFF、保险丝熔断04 室外机基板和压机驱动板通讯异常通讯故障、断线、接线故障05 电源相序电源相序异常相序故障、缺相06 电压波动变频电压异常电源电压波动，接线故障或供电线路容量不足07 制冷循环排气过热度减小制冷剂过多、电子膨胀阀锁定全开状态08 排气过热度过高(主机顶部) 制冷剂不足、泄漏、堵塞或电子膨胀阀锁定在关闭状态09 室外风扇电机保护装置跳脱风扇电机故障11 室内机传感器回风温度传感器温度传感器故障，传感器连接不良12 出风温度传感器13 液管温度传感器14 气管温度传感器15线控器温度传感器异常16线控器开关内置温度传感器异常17 室外机传感器高压压力传感器传感器故障，传感器连接不良日立商用中央空调故障代码日立多联机通用空调故障代码代码种类非常情况主要原因01室内机保护装置跳风扇电机，排水，PBC，继电器有问题02室外机保护装置跳主机，制冷剂过量，反相03 通讯内外机间或室内间通讯不电线接错，PCB问题，保险系统正常丝04变频器室外机变频器问题PCB向变频器的通讯有问题05通讯系统电源线不正常相接反06电压波动室外机，室内机电压过低或过高电压波动，接错线，保险断07制冷系统排气端过热度过小制冷剂过量，传感器或接线问题08 排气端过热度过高制冷剂不足，传感器或接线问题09室外机保护跳风扇电机问题，接线故障11 室内机传感器回风温度传感器温度传感器连接问题12 送风温度传感13 防冻保护传告器14 气管温度传感器19保护跳风扇电机问题，接线故障21 室外机传感器高压传感器温度传感器及连接问题22 室外机环境温度传感器23 排气温度传感24 蒸发温度传感器29 低压温度传感器31 系统室内机，室外机设定不正确容量代码设定不正缺32 室内机通讯不正常电源线，接有其它系统的室内机35 室内机号设定不正确出现相同的室内机代码38室外机保到室外机PCB的连线故障路不正常39 主机电流不正常接线故障43 压力压缩比过小，保护动作主机，变频器，电源问题44 低压过高，保护动作室内机制冷过负荷，室外机风温过高4546 低压过低，保护动作膨胀阀问题高压过高，保护过负荷，制冷剂过动作量47 高压过低，保护动作制冷剂不足51变频器变频器的热感应保护的电流不正常主机，PCB，IPM问题52 过电流保护动作过载，过电流，主机堵转53 IPM保护动作变频器或PCB过热59AC斩波器AC斩波器保护动作电源问题，FET，CT问题EE 主机主机保护动作主机问题聚信口碑网汇总了国内所有知名大品牌家电售后服务系统和售后服务维修工，实时动态化定位管理，可以在线快速处理您的所有保内保外报修问题。

自动检查功能(1) 报警显示如机组在不正常的情况下运行，会显示警报代号（如下表所示），警告“ALARM”指示灯也会亮着。

控制板上的7段发光二极管所显示的代号解释如下:控制板上的7段码内容备注C1-H1C2-H2C3-H3C4-H4C5-H5C6-H6高压压力开关动作C1-L1C2-L2C3-L3C4-L4C5-L5C6-L6吸入气体压力过低警报C1-F1C2-F2C3-F3C4-F4C5-F5C6-F6风扇电机过电流继电器动作C1-t1C2-t2C3-t3C4-t4C5-t5C6-t6吸入气体温度过低警报C1-41C2-42C3-43C4-44C5-45C6-46风扇电机内部温控器动作C1-51C2-52C3-53C4-54C5-55C6-56压缩机过电流继电器动作C1-61C2-62C3-63C4-64C5-65C6-66供油保护温控器动作C1-71C2-72C3-73C4-74C5-75C6-76压缩机电机内部温控器动作C1-81C2-82C3-83C4-84C5-85C6-86防冻结保护热敏电阻动作(THMo1～6) 808080808080防冻结保护热敏电阻动作(THMi1)5P5P5P5P5P5P水泵反馈信息不正常警报运转后立即显示C1-05C2-05C3-05C4-05C5-05C6-05反相或单相（缺相）警报111111111111冷冻水入口热敏电阻异常警报C1-12C2-12C3-12C4-12C5-12C6-12冷冻水出口热敏电阻异常警报C1-24C2-24C3-24C4-24C5-24C6-24冷凝温度热敏电阻异常警报C1-26C2-26C3-26C4-26C5-26C6-26吸入气体温度热敏电阻异常警报C1-27C2-27C3-27C4-27C5-27C6-27排除气体压力传感器异常警报C1-28C2-28C3-28C4-28C5-28C6-28吸入气体压力传感器异常警报222222222222外气温度热敏电阻异常警报404040404040操作错误警报代码No.1,No.2,No.3,No.4,No.5和No.6No.1,No.2,No.3,No.4,No.5 和No.6(2) 正常显示如机组在正常运行情况，运行代号（如下表所示）会显示在控制板上的7段发光二极管上。

海信日立变频中央空调故障代码E1、E2、E3：室内机主控电脑板与操作面板间通信不良E4、E5：SCE 室外部分异常E6、E7：SCE 室内部分异常F1、F2：室内热敏电阻故障：室内热交换器温度传感器不良F4——F6：室外热敏电阻故障F7：室外热交换器温度传感器C2不良F8：室外空气温度传感器不良H1：压缩机超负荷H2：压缩机电流过大H3：压缩机过流监测电路异常P1：室内风扇保护器动作P2：室外风扇或压缩机热保护器动作P3：压缩机过热保护P4：高压保护P5：相序错误开关板显示代码（其中故障为不可恢复的保护）代码内容E01一个小时四次模块保护E02（暂无）E03一个小时三次排气温度保护P01室内板与室外板2分钟通讯不上保护P02IPM模块保护P03高低电压保护P04室内温度传感器开路或短路（房间、温度）P05室外温度传感器开路或短路（高温或低温）P06室内蒸发器温度保护关压缩机（高温或低温）P07室外冷凝器高温保护关压缩机P08抽湿模式室内温度过低关压缩机P09室外排气温度过高关压缩机P10压缩机顶部温度保护P11化霜或防冷风P12室内风机温度过热P13室内板与开关板2分钟通讯不上室内机故障显示功能（其中LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ的频率闪烁）KFR--40GW/BPY-R 显示内容故障或保护定义Ｅ０参数错误Ｅ１室内外机通信故障Ｅ２过零检测出错Ｅ３风机速度失控Ｅ４温度保险丝断保护Ｅ５室外温度传感器故障Ｅ６室内温度传感器故障Ｐ０模块保护Ｐ１电压过高或过低保护Ｐ２压缩机顶部温度KFR-26GW/I1BPY KFR-32GW/I1BPY 运行时LED的显示㈠、正常1、工作灯正常开机时（工作灯）LED4 亮正常关机时（工作灯）LED4 灭2、化霜灯化霜或防冷风功能有效时（化霜灯）LED1 亮化霜或防冷风功能无效时（化霜灯）LED1 灭3、定时灯定时功能有效时（定时灯）LED2 亮定时功能无效时（定时灯）LED2 灭4、换气灯连续换气运行时（连续换气灯）LED3、LED5 亮连续换气停止时（连续换气灯）LED3、LED5 灭自动换气运行时（自动换气灯）LED6、LED7 亮自动换气停止时（自动换气灯）LED6、LED7 灭㈡室内机故障显示功能LED4 工作灯LED2 化霜灯LED1 定时灯LED3、LED5 连续换气灯LED2化霜LED1定时LED3、5、6、7连续、自动换气LED4工作LED 状态X X O ☆模块保护(PRMOD PRMOD1) O X X ☆压缩机顶部温度保护（PRCOM）X O X ☆室外温度传感器开路或短路（PROUTD）X O O ☆电压过高或过低保护（PRVAC）O O O ☆室内房间温度、蒸发器温度传感器开路或短路（PREVP 、PRROM）O O ☆☆风机速度失控（SPABF）☆ X O ☆过零检测出错（ACBAD）X X ☆☆ EEPROM参数错误指示☆ O X ☆温度保险丝断保护（FUSED）☆ O ☆☆机型不匹配（TYPER）☆ O （亮）X （熄）☆（闪）(三)、室外机故障自我诊断显示只设L4故障指示灯：L4 运行/待机指示灯运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁16.2对于KFR-26(32)GW/I1BPY，室内设置4个LED。

新版日立中央空调故障代码，日立家用中央空调故障代码解释排除，日立多联机故障代码大全聚信口碑网汇总整理新版日立中央空调故障代码，日立家用中央空调故障代码解释排除，日立多联机故障代码大全. 日立空调故障代码比较详细，大家耐心对照基本能做到有的放矢，比较多的假故障可以调试好或断电重启排除。

日立中央空调故障代码01 室内机保护装置跳脱接水盘水位高，浮子开关动作02 室外机保护装置跳脱制冷剂管路堵塞，制冷剂过多、不凝缩气体混入；相序故障03 通讯问题室内机和室外机之间通讯异常操作回路的插线商子松脱、断线、接线故障室外机和室外机之间通讯异常室外机电源OFF保险丝熔断04 室外机基板和压机驱动板通讯异常通讯故障、断线、接线故障05 电源相序电源相序异常相序故障、缺相06 电压波动变频电压异常电源电压波动，接线故障或供电线路容量不足07制冷循环排气过热度减小制冷剂过多、电子膨胀阀锁定全开状态08排气过热度过高（主机顶部）制冷剂不足、泄漏、堵塞或电子膨胀阀锁定在关闭状态09室外风扇电机保护装置跳脱风扇电机故障11室内机传感器回风温度传感器温度传感器故障，传感器连接不良12出风温度传感器13液管温度传感器14气管温度传感器15线控器温度传感器异常16线控器开关内置温度传感器异常17室外机传感器高压压力传感器传感器故障，传感器连接不良日立商用中央空调故障代码010203040506 —H1 070809111213141617212223 24 29室内机室外机通讯问题电源相序电压波动室外凤扇电机室内机传感器室外机传感器保护装査跳脱保护装置跳脱室內机和室外机之间通讯异常接水盘水僅高 > 浮子开关动作制冷剂管路堵塞丿制冷剂过多.不凝缩气体視入；相序错误室外机和室空之^间通讯异常室从机基板和压杭施动拔通讯异窜室外机电源OFF.保险丝熔断通讯错俣、断线.接线佶渓电源相序异官葵频电压异常排气过热度減小排气过热度过高（压缩机顶部）保护装置跳脱回风温度伎感器气管温度伎感蛊线控器温度隹感器异常相序错猱按相电源电压波动/按钱愴误或供电线路容量不足制冷予I」过多、电子膨胀阀锁走全开伏态制冷剂不足、泄漏、堵金或电子膨胀阀镀定在关闲状态凤扇电机故陞温度传感器故障丿倍感器连接不良线揑器开关内置温度传感器异窜高压压力传感器环境温度传感器压缩机排气传感器传感器故睦，倍感器连接不良热交换器液侧溫度传感器室内机和室外机能力设定.容量鉅合错误容星代码酝诸俣'室内机台计容址代码过大.过小室內机編号设定諸误同一渕」冷循环存在相同輪号的室内机日立多联机通用空调故障代码种非常情主要代码类况原因室内风扇电机，排水，PBC继01机保护装置跳电器有问题室外02机保护装置跳主机，制冷剂过量，反相03通讯内外机间或室内间通讯不电线接错，PCB问题，保险PCB 向变频器的通讯有问 题相接反电压波动，接错线，保险 断制冷剂过量，传感器或接 线问题风扇电机问题，接线故障温度传感器连接问题变频04 室外机变频器问题 器 通讯05 电源线不正常系统电压 室外机，室内机电压过低 06波动 或过高制冷07 排气端过热度过小系统排气端过 制冷剂不足，传感器或接 08热度 线问题 过高 室外 09 保护跳 机室内11 机传 回风温度传感器感器 送风 12 温度传感 防冻 保护 13传告器温度14传感器保护19 风扇电机问题，接线故障跳室外21 机传高压传感器温度传感器及连接问题感器室外机环22 境温度传感器排气23 温度传感蒸发温度24传感器低压温度29传感器室内机，室外机设定不正31 系统容量代码设定不正缺确室内机通电源线，接有其它系统的32讯不室内机正常室内机号35 设定出现相同的室内机代码不正确室外38 到室外机PCB的连线故障机保护回路不正常主机电流39 接线故障不正常43 压力压缩比过小，保护动作主机，变频器，电源问题低压过室内机制冷过负荷，室外44 高，机风温过高保护动作低压45 过低，膨胀阀问题46 保护动作高压过负过荷，高，制冷保护剂过电源问题，FET CT 问题 您的关注也是我动作 量 47 高压过低，保护动作 制冷剂不足变频 变频器的热感应保护的电 51主机， PCB ， IPM 问题器 流不正常 过电流保52 过载，过电流，主机堵转 护动作 IPM53 保护变频器或PCB 过热动作 AC 斩 59AC 斩波器保护动作波器EE 主机 主机保护动作主机问题聚信口碑网汇总了国内所有知名大品牌家电售后服务系统和售后服务维修工， 实时动态化定位管理， 可以在线快速处理您 的所有保内保外报修问题。

自动检查功能(1)和(2)正常显示如机组在正常运行情况，运行代号（如下表所示）会显示在控制板上的7段发光二极管上。

内容备注C1-88C2-88C3-88C4-88C5-88C6-88停机后电源正常C1-CoC2-CoC3-CoC4-CoC5-CoC6-Co制冷运转C1-oFC2-oFC3-oFC4-oFC5-oFC6-oF温感器停止C1-PUC2-PUC3-PUC4-PUC5-PUC6-PU水泵单独运转，等待泵反馈C1-CtC2-CtC3-CtC4-CtC5-CtC6-Ct电流限制器动作高压切断确认开关动作代码文本框:自检功能(3)运转情况显示功能设定温度、温感器所感应的冷冻水温度、水温差开关设定温度和最后警报代号显示在控制板上。

注意:任一显示模式都必须从正常运转情况模式转换.正常运转情况“88””Co””oF”容量控制显示自检功能点检指示警报代码信息当再次同时按住“△”和“▽”超过3秒时，该显示转换到正常显示模式，或不操作按钮时间超过30秒时，将自动转换到正常模式。

当再次按住“△”超过3秒时，该显示转换到正常显示模式，或不操作按钮时间超过30秒时，将自动转换到正常模式。

※该显示只有在按钮“▽”按住时有效按住“▽”按钮超过3秒钟同时按住“△”和“▽”超过3秒时.按住“△”超过3秒时.当再次同时按住“△”和“▽”超过3秒时，该显示转换到正常显示模式，或不操作按钮时间超过30秒时，将自动转换到正常模式。

点检显示文本框:外气温度为35℃时文本框:自检功能文本框:排出气体压力(MPa)吸入气体压力(MPa)排出气体温度(℃)吸入气体温度(℃)文本框:循环运行状况文本框:当循环排出气体压力为时文本框:该点表示显示模式.文本框:“▽”文本框:“△”文本框:循环运行状况文本框:“▽”文本框:“▽”文本框:“△”文本框:按下检查“△”按钮文本框:最近的一次报警代码文本框:循环运行状况文本框:排出气体压力(MPa)吸入气体压力(MPa)排出气体温度(℃)吸入气体温度(℃)文本框:循环吸入气体温度2℃时文本框:“▽”文本框:“△”文本框:“▽”文本框:“▽”文本框:“▽”文本框:“▽”文本框:“△”文本框:“△”文本框:“△”文本框:“△”文本框:入口水温(℃)文本框:出口水温(℃)文本框:水温度设定(℃)文本框:中性带温度设定(℃)文本框:外气温度(℃)文本框:排出气体压力(MPa)吸入气体压力(MPa)排出气体温度(℃)吸入气体温度(℃)文本框:出口水温为7℃时文本框:入口水温设定为12℃时(4)警报代码信息显示模式包括安全装置触发不正常停机的原因被记录和显示在控制板上报警信息数据(最多10个代码)注意1.当操作此开关30秒后，显示方式自动转向正常方式。
