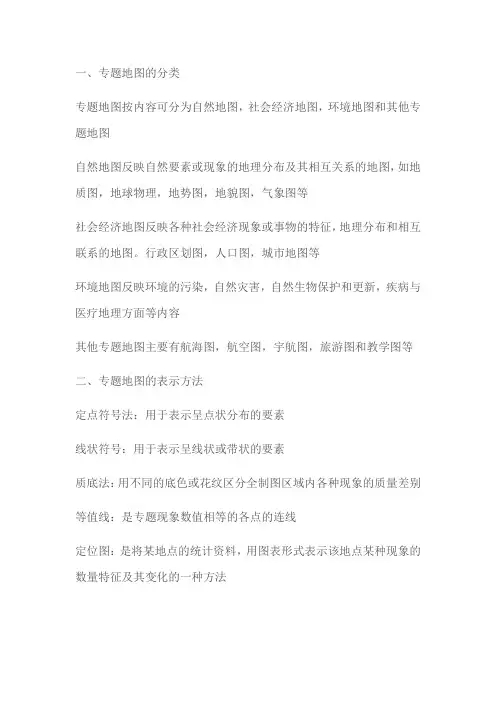

一、专题地图的分类
专题地图按内容可分为自然地图,社会经济地图,环境地图和其他专题地图
自然地图反映自然要素或现象的地理分布及其相互关系的地图,如地质图,地球物理,地势图,地貌图,气象图等
社会经济地图反映各种社会经济现象或事物的特征,地理分布和相互联系的地图。
行政区划图,人口图,城市地图等
环境地图反映环境的污染,自然灾害,自然生物保护和更新,疾病与医疗地理方面等内容
其他专题地图主要有航海图,航空图,宇航图,旅游图和教学图等二、专题地图的表示方法
定点符号法:用于表示呈点状分布的要素
线状符号:用于表示呈线状或带状的要素
质底法:用不同的底色或花纹区分全制图区域内各种现象的质量差别等值线:是专题现象数值相等的各点的连线
定位图:是将某地点的统计资料,用图表形式表示该地点某种现象的数量特征及其变化的一种方法
范围法:是用轮廓线,晕线,注记和符号等表示某种现象在一定范围内的分布状况。
如森林的分布,棉花的分布等
点数法:是用一定大小,形状相同的点子表示现象的分布范围,数量和密度的方法
分区统计图表法:把制图区域分成若干个区划单位,根据各区划单位的统计资料制成统计图表绘在相应的区划单位内,表示现象的综合及其动态变化的方法
运动线法:是用不同宽度与长度的箭形符号表示现象的运动方向,路线,数量和结构特征
三、专题地图的设计与编制
1.专题地图的设计
专题地图的设计内容包括:确定地图的图幅大小,比例尺,地图投影等;资料收集,分析和处理;表示方法的选择,图面配置设计,地图符号和颜色的设计;设计书的编写
2.专题地图的编制过程
1)设计阶段
2)地图制作阶段。
1.请说明十种表示方法各自的特点;答:(1)定点符号法:几何符号图形结构简单、区别明显、便于定位;文字符号便于识别和阅读;艺术符号形象生动、易于辨认和记忆、有吸引力。
(2)线状符号法:只能表示质量特征,不含有明确的数量概念。
(3)区域法:只表示现象的质量特征,不表示数量特征;可重叠、交叉、有空白。
(4)质地法:着重显示现象质的差别,一般不表示数量特征;无重叠、交叉和空白。
(5)等值线法:适于表达布满整个制图区域的渐变的现象;等值线间隔通常保持常数;强调数量指标。
(6)定位统计图法:定位图表反映的是某点上观测的数据,但反映的是面上的现象,较直观。
(7)点法:简单明了,可以表示现象的分布范围和质量特征。
(8)动线法:简明、直观性强,适用于反映分布特征的移动现象,可以反映现象的数量及质量特征。
(9)分级统计图法:只能显示单元之间的差异,不能显示单元内部的差异;只能说明现象分布的程度对比,因此更适用于相对数量指标;采用的统计单位越大,反映的现象分布越概略。
(10)分区统计图法:只表示区划单元的总值,并没有分布以及定位的概念;每个单元内只有一个或一组统计表。
2.试比较符号法、图形统计图法、定位统计图法的异同点;答:符号法与定位统计图法:都用有定位意义的符号或图表表达现象的特征。
但前者反映点状分布现象,后者反映面上或线上现象且主要用于说明制图区域某点上周期性发生的现象。
符号法与图形统计图法:都可以表示现象的数量特征和质量特征。
但前者每个符号在地图上的位置代表具体物体的实地位置,大小表示数量指标,符号之间可压盖,表示的是在空间呈点状分布现象的特征,后者每个图形代表某区划单位内某全部现象的总和,图表之间不可相互压盖,表示的是在空间呈点、线、面状分布现象的特征。
3.试比较质底法、区域法的异同点;答:同:都是在图斑范围内用颜色、网纹、符号或注记填充。
异:首先,质地法表示的是布满整个制图区域的现象,全区域内没有“空白”位置;区域法没有布满整个区域。
