电力系统习题汇总

电力系统分析练习题+答案一、单选题（共20题，每题1分，共20分）1、目前，我国运行最高直流线路额定电压等级为(____)。

A、$±800kV$B、$±750kV$C、$±1100kVD、±500kV$正确答案：C2、供电线路长，负荷变动较大的中枢点，应该采用(____)。

A、$恒调压B、顺调压$C、$逆调压$D、$常调压$正确答案：C3、500kV系统中性点运行方式经常采用(____)。

A、不接地$B、$经电抗接地$C、$直接接地$D、$经电阻接地正确答案：C4、某电厂中由两台型号相同100MW的汽轮机组，调差系数为4，机组满载时的频率为49.5Hz,发电厂的功率为50MW时的频率为(____)。

A、$50.5Hz$B、$50Hz$C、51Hz$D、$50.05Hz正确答案：C5、判断同步发电机并列运行静态稳定性的实用判据是(____)。

A、$dP/dδ<0$B、$dP/dδ=0$C、dP/dδ>0$D、$dP/dδ≥0正确答案：C6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、$非线性、参数不对称$B、$线性、参数对称C、非线性、参数对称$D、$线性、参数不对称$正确答案：B7、某变压器铭牌上额定电压为110±2×2.5%，它共有(____)个分接头。

A、3个$B、$5个$C、$7个D、$6个$正确答案：B8、电力线路中，电抗X主要反映导线通过交变电流时产生的(____)。

A、$磁场效应$B、热效应$C、$电场效应$D、$电晕损耗正确答案：A9、系统频率上升将使负荷所需要的有功功率(____)。

A、增大$B、$减小$C、$不变$D、$以上情况都有可能正确答案：A10、电压控制的目的不包括(____)。

A、$保持系统有功功率平衡B、$保持供电电压在正常范围内，保证用户的供电质量$C、保持电网枢纽电压水平，保证系统稳定运行$D、$减小网络损耗$正确答案：A11、三相短路的附加电抗等于(____)。

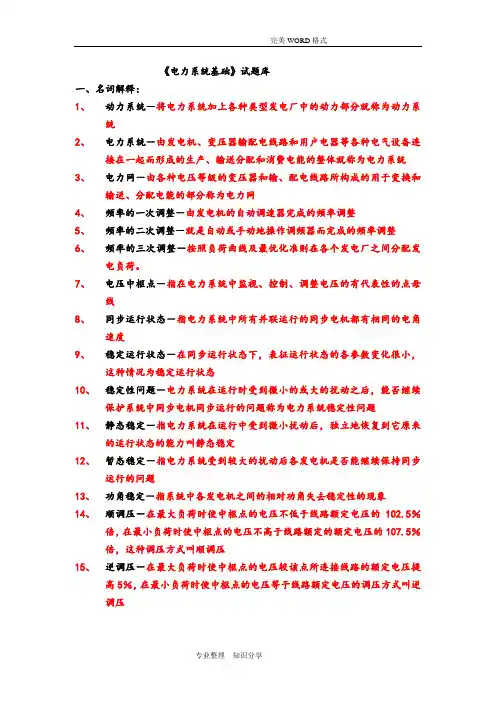

《电力系统基础》试题库一、名词解释：1、动力系统－将电力系统加上各种类型发电厂中的动力部分就称为动力系统2、电力系统－由发电机、变压器输配电线路和用户电器等各种电气设备连接在一起而形成的生产、输送分配和消费电能的整体就称为电力系统3、电力网－由各种电压等级的变压器和输、配电线路所构成的用于变换和输送、分配电能的部分称为电力网4、频率的一次调整－由发电机的自动调速器完成的频率调整5、频率的二次调整－就是自动或手动地操作调频器而完成的频率调整6、频率的三次调整－按照负荷曲线及最优化准则在各个发电厂之间分配发电负荷。

7、电压中枢点－指在电力系统中监视、控制、调整电压的有代表性的点母线8、同步运行状态－指电力系统中所有并联运行的同步电机都有相同的电角速度9、稳定运行状态－在同步运行状态下，表征运行状态的各参数变化很小，这种情况为稳定运行状态10、稳定性问题－电力系统在运行时受到微小的或大的扰动之后，能否继续保护系统中同步电机同步运行的问题称为电力系统稳定性问题11、静态稳定－指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力叫静态稳定12、暂态稳定－指电力系统受到较大的扰动后各发电机是否能继续保持同步运行的问题13、功角稳定－指系统中各发电机之间的相对功角失去稳定性的现象14、顺调压－在最大负荷时使中枢点的电压不低于线路额定电压的102.5％倍，在最小负荷时使中枢点的电压不高于线路额定的额定电压的107.5％倍，这种调压方式叫顺调压15、逆调压－在最大负荷时使中枢点的电压较该点所连接线路的额定电压提高5％，在最小负荷时使中枢点的电压等于线路额定电压的调压方式叫逆调压16、常调压－在任何负荷下中枢点电压保持为大约恒定的数值，一般较线路额定电压高2％～5％，这种调压方式叫常调压二、问答：31．空载运行的输电线路充电功率对电压降落有何影响？32．分别写出b相发生单相接地短路时的相和序边界条件。

电力系统分析练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、下列故障类型中，属于对称短路故障为（一）oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案：B2、发电机作为电源，一般额定电压比线路额定电压高（—），以补偿输电过程的电压损耗。

A、3%$B、$10%$C、$5%$D、$±5%正确答案：C3、电力系统的允许频率偏移为（一）。

A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案：D4、快速控制调速汽门可以让加速面积（—）。

A、减小$B、$增加$C、$不变$D、$不确定正确答案：A5、某SF11-20000/110型双绕组变压器，铭牌数据：AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为（）。

A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案：D6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足（一）。

A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案：C7、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。

A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案：A8、IOkV线路的平均额定电压为（一）。

A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案：B9、提高系统暂态稳定性的原则（一）oA、尽可能的减小加速面积，增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积，减小最大可能的减速面积$D、$增大极限切除角$正确答案：A10、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电纳（—）。

A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：C11、22OkV电力线路的平均额定电压为（一）。

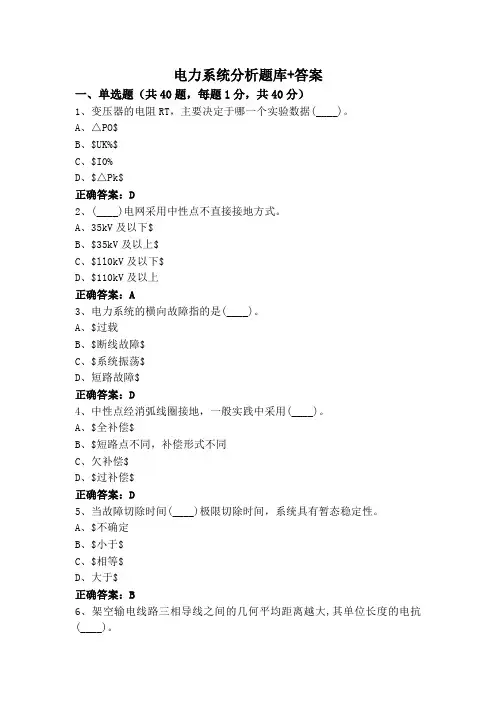

电力系统分析题库+答案一、单选题（共40题，每题1分，共40分）1、变压器的电阻RT，主要决定于哪一个实验数据(____)。

A、△PO$B、$UK%$C、$I0%D、$△Pk$正确答案：D2、(____)电网采用中性点不直接接地方式。

A、35kV及以下$B、$35kV及以上$C、$ll0kV及以下$D、$110kV及以上正确答案：A3、电力系统的横向故障指的是(____)。

A、$过载B、$断线故障$C、$系统振荡$D、短路故障$正确答案：D4、中性点经消弧线圈接地，一般实践中采用(____)。

A、$全补偿$B、$短路点不同，补偿形式不同C、欠补偿$D、$过补偿$正确答案：D5、当故障切除时间(____)极限切除时间，系统具有暂态稳定性。

A、$不确定B、$小于$C、$相等$D、大于$正确答案：B6、架空输电线路三相导线之间的几何平均距离越大,其单位长度的电抗(____)。

A、越大$B、$越小$C、$不变$D、$不确定正确答案：A7、当发电设备发生偶然性事故时，为维持系统正常供电，频率不受影响，这种备用是(____)。

A、$国民经济备用B、负荷备用$C、$事故备用$D、$检修备用$正确答案：C8、电容器并联在系统中，它发出的无功功率与并联处的电压(____)。

A、$平方成正比$B、$立方成正比$C、$无关D、一次方成正比$正确答案：A9、三相短路的附加电抗等于(____)。

A、$负序电抗并联零序电抗B、$负序电抗$C、0$D、$负序电抗串联零序电抗$正确答案：C10、三相导线水平布置，相邻导线间的的距离为6米，几何均距为(____)。

A、6m$B、$10.39m$C、$7.56m$D、$12m正确答案：C11、某电厂中由两台型号相同100MW的汽轮机组，调差系数为4，机组满载时的频率为49.5Hz,发电厂的功率为100MW时的频率为(____)。

A、$50Hz$B、$50.05HzC、51Hz$D、$50.5Hz$正确答案：D12、我国电力系统的额定频率为(____)。

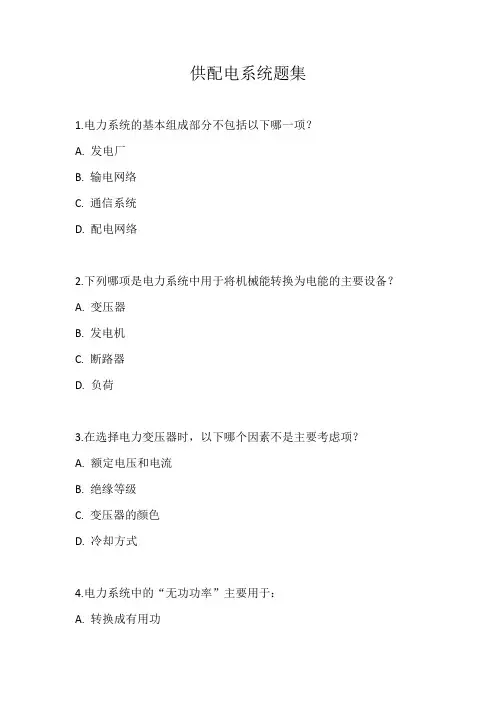

供配电系统题集1.电力系统的基本组成部分不包括以下哪一项？A. 发电厂B. 输电网络C. 通信系统D. 配电网络2.下列哪项是电力系统中用于将机械能转换为电能的主要设备？A. 变压器B. 发电机C. 断路器D. 负荷3.在选择电力变压器时，以下哪个因素不是主要考虑项？A. 额定电压和电流B. 绝缘等级C. 变压器的颜色D. 冷却方式4.电力系统中的“无功功率”主要用于：A. 转换成有用功B. 在电网中建立和维护磁场C. 转换为热能D. 转换为光能5.下列哪种设备用于在电力系统中进行电流的分配和保护？A. 避雷器B. 隔离开关C. 母线D. 互感器6.在供配电系统中，变电站的主要功能是：A. 发电B. 输电C. 配电和电压变换D. 负荷管理7.下列哪种电压等级通常用于城市高压配电网？A. 220VB. 10KVC. 380VD. 500KV8.电力系统中的“短路”现象指的是：A. 电流正常流动B. 电流经非正常路径流通C. 电压升高D. 负荷增加9.在电力系统中，负荷预测的主要目的是：A. 预测天气变化B. 评估电力需求以规划发电和输电容量C. 预测设备故障D. 优化电网布局10.下列哪项是电力系统稳定性分析中的关键参数？A. 负荷功率因数B. 系统频率C. 阻尼比D. 导线电阻11.配电变压器通常安装在何处以向用户供电？A. 发电厂B. 变电站C. 用户附近D. 输电塔上12.下列哪项是电力系统中的无功补偿设备？A. 同步发电机B. 异步电动机C. 并联电容器D. 变压器13.在电力系统中，采用并联电容器进行无功补偿的主要目的是：A. 提高功率因数B. 降低线路损耗C. 平衡三相电流D. 以上都是14.下列哪种设备用于在电力系统中实现电压的自动调节？A. 电流互感器B. 电压互感器C. 自动电压调节器D. 断路器15.电力系统中的“黑启动”指的是什么？A. 系统完全停电后的快速恢复B. 夜间低谷时段的负荷调节C. 高压设备的黑色涂层D. 电网的定期维护16.配电系统中，为什么需要设置分段开关？A. 提高电能质量B. 减少线路损耗C. 提高供电可靠性，便于故障隔离D. 增加电压等级17.下列哪项不是电力系统中继电保护的主要任务？A. 快速切除故障B. 缩小故障范围C. 提高设备利用率D. 监控设备运行状态18.在供配电系统中，负荷分级的主要依据是什么？A. 负荷大小B. 负荷性质及其对供电连续性的要求C. 设备新旧程度D. 供电距离19.下列哪种设备用于在电力系统中检测并隔离接地故障？A. 避雷器B. 接地电阻测试仪C. 接地变压器D. 零序电流保护器20.电力系统中的“备用容量”通常指的是什么？A. 系统中未使用的电能B. 系统中为应对突发负荷或故障而预留的发电和输电能力C. 变压器备用台数D. 负荷低谷时的剩余容量21.在供配电系统中，哪个环节主要负责将高压电能转换为适合用户使用的低压电能？A. 发电厂B. 变电站C. 配电变压器D. 负荷端22.下列哪种设备在电力系统中用于保护设备免受过电压损坏？A. 电流互感器B. 避雷器C. 隔离开关D. 电压表23.电力系统中的“负荷特性”主要指的是什么？A. 负荷随时间变化的规律B. 负荷的地理位置C. 负荷的功率因数D. 负荷的电压等级24.下列哪种方式不属于电力系统的调频措施？A. 调整发电机出力B. 切除部分负荷C. 调整系统电压D. 投切电容器组25.在电力系统中，为什么需要进行无功平衡？A. 提高系统稳定性B. 减少线路损耗C. 平衡三相电流D. 以上都是26.下列哪种设备用于测量电力系统中各点的电压和电流？A. 避雷器B. 互感器C. 断路器D. 负荷开关27.电力系统中的“潮流计算”主要用于什么目的？A. 预测天气变化B. 分析系统运行状态和规划C. 预测设备故障D. 优化电网布局28.下列哪种因素不会影响电力系统的稳定性？A. 负荷波动B. 发电机励磁系统性能C. 电网结构D. 设备颜色29.在配电系统中，为什么需要设置环网结构？A. 提高电能质量B. 增加供电可靠性C. 降低线路成本D. 减少设备维护次数30.电力系统中的“自动重合闸”主要用于什么目的？A. 清除线路上的积雪B. 自动恢复瞬时性故障后的供电C. 平衡三相电流D. 监测设备温度31.下列哪种设备用于在电力系统中实现电压的分级和变换？A. 变压器B. 电流互感器C. 隔离开关D. 负荷开关32.配电系统的“中性点接地方式”主要影响什么？A. 系统稳定性B. 负荷功率因数C. 接地故障电流的大小和分布D. 电网频率33.在供配电系统中，哪个环节是连接发电厂和用户的重要环节？A. 发电厂B. 输电网络C. 配电网络D. 负荷端34.下列哪种设备用于在电力系统中隔离带电部分与检修人员？A. 避雷器B. 接地开关C. 电流互感器D. 电压表35.电力系统中的“短路容量”指的是什么？A. 系统短路时产生的最大电流B. 系统短路时消耗的电能C. 系统短路时产生的最大电压D. 系统短路时设备的耐受能力36.配电系统中的“馈线”指的是什么？A. 连接发电厂和变电站的线路B. 连接变电站和用户的线路C. 连接不同变电站的线路D. 连接同一变电站内不同设备的线路37.下列哪种技术可用于提高电力系统的输电能力？A. 柔性交流输电技术B. 避雷技术C. 设备颜色标识技术D. 负荷管理技术38.电力系统中的“负荷率”是指什么？A. 负荷最大值与最小值的比B. 负荷平均值与最大值的比C. 负荷随时间变化的频率D. 负荷功率因数39.在电力系统中，为什么需要进行谐波治理？A. 谐波会增加设备损耗B. 谐波会影响系统稳定性C. 谐波会污染电网环境D. 以上都是40.下列哪种设备在电力系统中用于测量和记录电能消耗？A. 电流表B. 电压表C. 电能表D. 功率表41.在110kV及以上的电力系统中，通常采用哪种中性点运行方式以提高供电可靠性？A. 不接地B. 经消弧线圈接地C. 直接接地D. 经高电阻接地答案：C（直接接地）42.下列哪种中性点运行方式在发生单相接地时，非故障相对地电压维持不变？A. 不接地B. 经消弧线圈接地C. 直接接地D. 经电阻接地答案：C（直接接地）43.在中性点不接地系统中，一相接地时其他两相的对地电压会如何变化？A. 降至零B. 升高至线电压C. 保持不变D. 降至相电压答案：B（升高至线电压）44.中性点经消弧线圈接地系统主要用于解决什么问题？A. 减少无功损耗B. 限制单相接地时的电弧重燃C. 提高系统频率D. 降低系统阻抗答案：B（限制单相接地时的电弧重燃）45.下列哪种中性点运行方式在单相接地时，允许系统继续运行一段时间而不立即跳闸？A. 直接接地B. 经消弧线圈接地C. 经电阻接地D. 不接地答案：D（不接地）和B（经消弧线圈接地）（两者均允许系统继续运行一段时间，但具体选择取决于系统设计和规范）46.在中性点直接接地系统中，单相接地故障会导致什么后果？A. 系统解列B. 非故障相对地电压升高C. 系统频率波动D. 短路电流很小答案：A（系统解列）（实际上，大电流接地系统中，单相接地故障会导致短路电流很大，继电保护会迅速动作使开关跳闸，切除故障部分，可视为系统解列的一种形式）47.哪种中性点运行方式适用于对供电可靠性要求极高，且电容电流较大的系统？A. 不接地B. 经消弧线圈接地C. 直接接地D. 经中电阻接地答案：C（直接接地），但需注意，在某些特殊情况下，如多雷山区，为了提高供电可靠性，110kV系统也可能采用经消弧线圈接地方式。

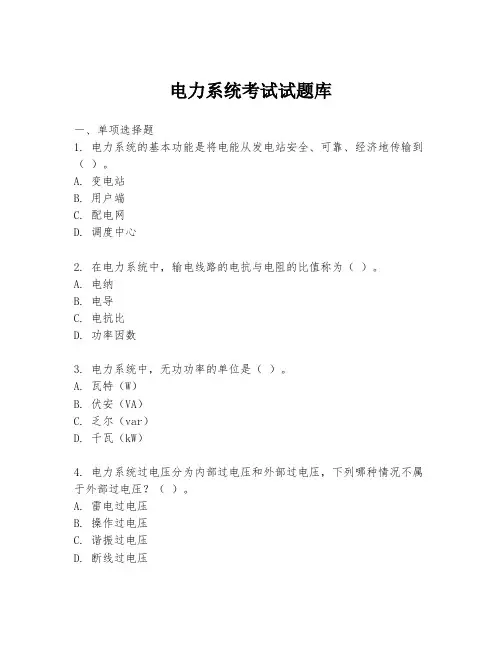

电力系统考试试题库一、单项选择题1. 电力系统的基本功能是将电能从发电站安全、可靠、经济地传输到（）。

A. 变电站B. 用户端C. 配电网D. 调度中心2. 在电力系统中，输电线路的电抗与电阻的比值称为（）。

A. 电纳B. 电导C. 电抗比D. 功率因数3. 电力系统中，无功功率的单位是（）。

A. 瓦特（W）B. 伏安（VA）C. 乏尔（var）D. 千瓦（kW）4. 电力系统过电压分为内部过电压和外部过电压，下列哪种情况不属于外部过电压？（）。

A. 雷电过电压B. 操作过电压C. 谐振过电压D. 断线过电压5. 在电力系统中，变压器的主要作用是（）。

A. 改变电压B. 改变电流C. 隔离电路D. 所有上述选项二、多项选择题6. 电力系统稳定性包括（）。

A. 暂态稳定性B. 动态稳定性C. 静态稳定性D. 长期稳定性7. 下列哪些因素会影响电力系统的无功功率分布？（）。

A. 输电线路的电阻B. 输电线路的电抗C. 负荷的大小D. 发电机的类型8. 在电力系统中，提高功率因数可以带来哪些好处？（）。

A. 减少线路损耗B. 提高供电效率C. 降低设备成本D. 增加系统容量9. 电力系统中的短路故障可以分为（）。

A. 三相短路B. 两相短路C. 单相接地短路D. 两相接地短路10. 下列哪些措施可以提高电力系统的供电可靠性？（）。

A. 增加备用容量B. 优化电网结构C. 提高设备维护频率D. 增加负荷预测的准确性三、判断题11. 电力系统的频率完全由发电机的转速决定。

（）12. 在电力系统中，无功功率的增加会导致线路损耗的增加。

（）13. 电力系统的电压等级越高，输电线路的损耗越小。

（）14. 电力系统中的谐波主要是由非线性负载产生的。

（）15. 电力系统的调度中心主要负责电网的运行和控制。

（）四、简答题16. 简述电力系统的基本组成及其各自的作用。

17. 电力系统中的输电线路损耗主要由哪些因素决定？18. 描述电力系统在发生短路故障时，系统将如何响应？19. 解释电力系统中的“功率因数”是什么，并说明提高功率因数的重要性。

电力系统分析练习题含答案一、单选题（共40题，每题1分，共40分）1、1l0kV及以上的电力系统应采用中性点运行方式是(____)。

A、不接地或经消弧线圈接地B、直接接地C、不接地D、经消弧线圈接地正确答案：B2、网络中某些节点的功率是由两侧向其流动，这种节点称为(____)。

A、电压分点B、电流分点C、功率分点D、电抗分点正确答案：C3、电力线路的平均额定电压较线路额定电压约高出(____)。

A、±5%B、10%C、5%D、±10%正确答案：C4、变压器消耗的无功功率是(____)。

A、容性B、不确定C、感性D、为0正确答案：C5、系统发生短路故障后，越靠近短路点，正序电压(____)。

A、越低B、不确定C、不变D、越高正确答案：A6、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、3%B、2.86%C、2.94%D、5%正确答案：D7、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、242kV,12lkVB、220kV,121kVC、220kV,115kVD、220kV,110kV正确答案：B8、单相短路接地的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、负序电抗并联零序电抗D、0正确答案：A9、有功负荷备用一般为最大负荷的(____)。

A、2%-5%B、5%-1O%C、4%-5%D、5%-7%正确答案：A10、对电力系统并列运行的暂态稳定性而言，最不利的短路故障是(____)。

A、两相短路接地B、单相接地短路C、三相短路D、两相短路正确答案：C11、在变压器的参数计算中，用空载试验特性数据求的是(____)。

A、电阻和电抗B、电阻和电纳C、电抗和电导D、电导和电纳正确答案：D12、电力系统中的有功电源是(____)。

A、同步发电机B、静电电容器C、静止补偿器D、同步调相机正确答案：A13、两相短路接地的附加电抗等于(____)。

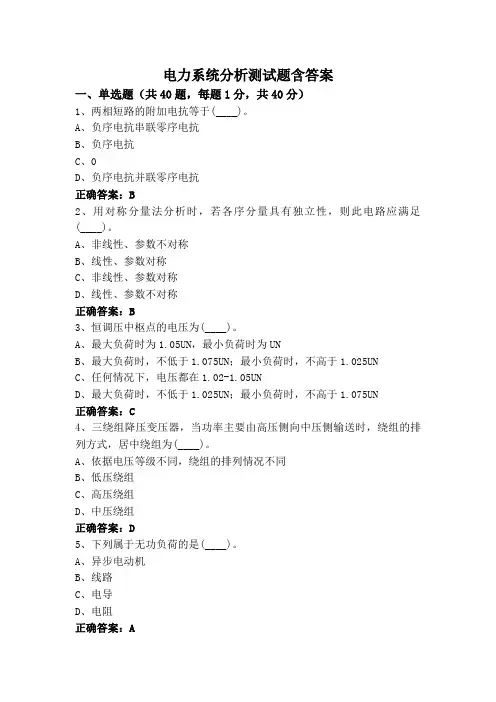

电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。

A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。

A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。

A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。

A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。

A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。

易错题一、单选题1.连接发电厂和枢纽变电站的线路以及在变电站之间输送电能的线路属于（ A ）。

A.输电线路 B.配电线路 C.系统联络线解析：连接发电厂和枢纽变电站的线路（超高压）2.关于单电源环形供电网络，下述说法中正确的是（ C ）。

A.供电可靠性差，正常运行方式下电压质量好B.供电可靠性高，正常运行及线路检修（开环运行）情况下都有好的电压质量C.供电可靠性高，正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况D.供电可靠性高，但电压质量较差3.连接110kV 和35kV 的降压变压器，额定电压是（ B ）。

A.110/35B.110/38.5C.121/35D.121/38.54.110kV 双绕组降压变压器，其二次侧电力网的额定电压为10kV ，变压器短路电压百分比为6.8，变压器的额定电压为（ C ）。

A.110/11kVB.121/11kVC.110/10.5kV解析：短路电压百分比小于7% 二次侧额定电压比线路电压高5%5.元件两端电压的相角差主要取决于通过元件的（ B ） A.电压降落 B.有功功率 C.无功功率 D.电压降落的纵分量解析：相角差——有功功率P 数值差——无功功率Q6.降低网络损耗的主要措施之一是（ D）。

A.增加线路中传输的无功功率B.减少线路中传输的有功功率C.增加线路中传输的有功功率D.减少线路中传输的无功功率7.已知变压器额定容量，额定电压及变压器实验数据，当变压器在额定电压下通过功率S 时，变压器绕组（电阻）的有功功率损耗的计算公式为（ B ）。

A.1000k P P ∆= B. 21000k TN P S P S ⎛⎫∆=⨯ ⎪⎝⎭ C. 231000k TN P S P S ⎛⎫∆=⨯⨯ ⎪⎝⎭ D. 21000k TN TN P U P S ⎛⎫∆=⨯ ⎪⎝⎭8.两台相同变压器在额定功率S TN 、额定电压下并联运行，其总有功损耗为（ A ）。
