3124高压兆欧表说明书

3121/3122/3123/3124目录1.安全警告2.特点3.规格4.仪器面板5.测试前准备5-1. 零调整5-2. 测试线连接5-3. 电池电压确认6.测量6-1. 高压电缆测试6-2. 使用保护接地方式测试7.电池充电7-1. 需要充电的时间7-2. 充电方法7-3. 充电时间8.更换电池9.仪器外壳的清洗10.镍镉电池的储藏10-1. 保存环境10-2. 长期保存11.记录仪的连接12.外部电源的使用方法12-1. AC100V的使用12-2. 车载电池的使用本手册中的标志请特别注意本手册中所有（4）放电容量：满充电后的使用次数因使用条件而不同，测试时间约5分钟则可使用20~30次。

（5）循环使用寿命：正常充电、放电和保存条件下测量次数至少500次。

若每次需充电时的测量次数大幅度降低则需要更换电池（请参考8.电池更换）●附件： 携带硬箱MODEL 9069 1个 充电器 MODEL 8079 1个接地、保护测试线 MODEL 7084 1组记录仪连接线 MODEL 7082 1组电池充电连接线 MODEL 7083 1组镍镉充电电池 8节使用说明书●测试端口电压特性4.仪器面板1：测试线2：保护端口 3：接地端口4：电池警告 5：电池充电指示6：高电阻刻度7：低电阻刻度8：1kV / 100MΩ刻度9：高电阻显示LED 10：低电阻显示LED 11：输出电压计12：表头归零钮13：电池充电端口14：记录器输出端口15：测试键16：功能开关17：输出电压调整钮输出电压kVMODEL-3124输出电压特性测试绝缘电阻（Ω）危险警告可在输出电压计上确认。

【保护端口的使用】（图2）测试电缆的绝缘电阻值时，覆盖表面中流动的泄漏电流与绝缘物内部流动的电流合成，可能造成绝缘电阻值产生误差。

为避免误差，将泄漏电流流动的部分连接带保护线的保护端口后，泄漏电流不流过显示计，可测试绝缘物的体积电阻值。

图1 不使用保护线* 各相分别测试被测相以外的都接地。

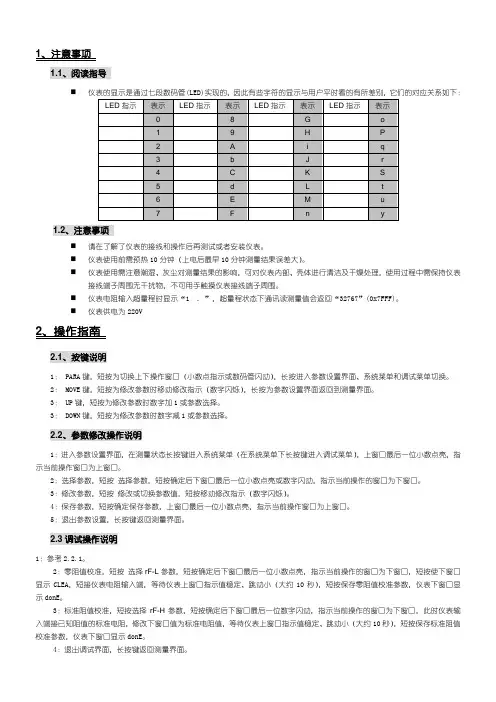

1、注意事项1.1、阅读指导⏹仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：1.2、注意事项⏹请在了解了仪表的接线和操作后再测试或者安装仪表。

⏹仪表使用前需预热10分钟（上电后最早10分钟测量结果误差大）。

⏹仪表使用需注意潮湿、灰尘对测量结果的影响，可对仪表内部、壳体进行清洁及干燥处理，使用过程中需保持仪表接线端子周围无干扰物，不可用手触摸仪表接线端子周围。

⏹仪表电阻输入超量程时显示“1 . ”，超量程状态下通讯读测量值会返回“32767”(0x7FFF)。

⏹仪表供电为220V2、操作指南2.1、按键说明1： PARA键，短按为切换上下操作窗口（小数点指示或数码管闪动），长按进入参数设置界面、系统菜单和调试菜单切换。

2： MOVE键，短按为修改参数时移动修改指示（数字闪烁），长按为参数设置界面返回到测量界面。

3： UP键，短按为修改参数时数字加1或参数选择。

3： DOWN键，短按为修改参数时数字减1或参数选择。

2.2、参数修改操作说明1：进入参数设置界面，在测量状态长按键进入系统菜单（在系统菜单下长按键进入调试菜单），上窗口最后一位小数点亮，指示当前操作窗口为上窗口。

2：选择参数，短按选择参数，短按确定后下窗口最后一位小数点亮或数字闪动，指示当前操作的窗口为下窗口。

3：修改参数，短按修改或切换参数值，短按移动修改指示（数字闪烁）。

4：保存参数，短按确定保存参数，上窗口最后一位小数点亮，指示当前操作窗口为上窗口。

5：退出参数设置，长按键返回测量界面。

2.3调试操作说明1：参考2.2.1。

2：零阻值校准，短按选择rF-L参数，短按确定后下窗口最后一位小数点亮，指示当前操作的窗口为下窗口，短按使下窗口显示CLEA，短接仪表电阻输入端，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存零阻值校准参数，仪表下窗口显示donE。

3：标准阻值校准，短按选择rF-H参数，短按确定后下窗口最后一位数字闪动，指示当前操作的窗口为下窗口，此时仪表输入端接已知阻值的标准电阻，修改下窗口值为标准电阻值，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存标准阻值校准参数，仪表下窗口显示donE。

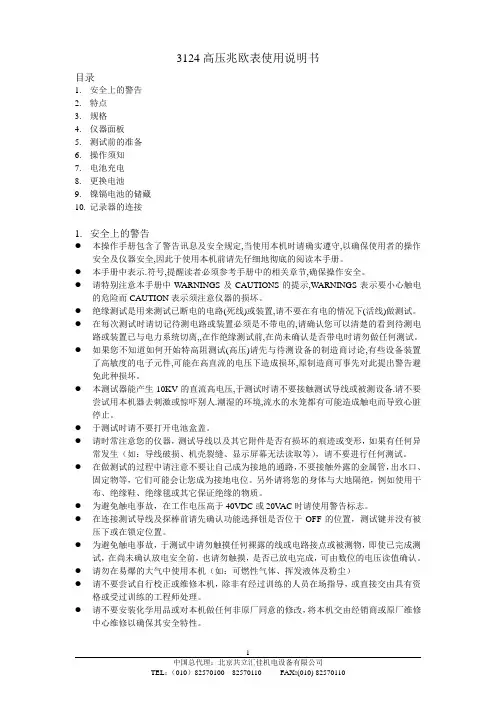

3124高压兆欧表使用说明书目录1.安全上的警告2.特点3.规格4.仪器面板5.测试前的准备6.操作须知7.电池充电8.更换电池9.镍镉电池的储藏10.记录器的连接1.安全上的警告z本操作手册包含了警告讯息及安全规定,当使用本机时请确实遵守,以确保使用者的操作安全及仪器安全,因此于使用本机前请先仔细地彻底的阅读本手册。

z本手册中表示.符号,提醒读者必须参考手册中的相关章节,确保操作安全。

z请特别注意本手册中WARNINGS及CAUTIONS的提示,WARNINGS表示要小心触电的危险而CAUTION表示须注意仪器的损坏。

z绝缘测试是用来测试已断电的电路(死线)或装置,请不要在有电的情况下(活线)做测试。

z在每次测试时请切记待测电路或装置必须是不带电的,请确认您可以清楚的看到待测电路或装置已与电力系统切离,,在作绝缘测试前,在尚未确认是否带电时请勿做任何测试。

z如果您不知道如何开始特高阻测试(高压)请先与待测设备的制造商讨论,有些设备装置了高敏度的电子元件,可能在高直流的电压下造成损坏,原制造商可事先对此提出警告避免此种损坏。

z本测试器能产生10KV的直流高电压,于测试时请不要接触测试导线或被测设备.请不要尝试用本机器去刺激或惊吓别人.潮湿的环境,流水的水笼都有可能造成触电而导致心脏停止。

z于测试时请不要打开电池盒盖。

z请时常注意您的仪器，测试导线以及其它附件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机壳裂缝、显示屏幕无法读取等），请不要进行任何测试。

z在做测试的过程中请注意不要让自己成为接地的通路，不要接触外露的金属管，出水口、固定物等，它们可能会让您成为接地电位。

另外请将您的身体与大地隔绝，例如使用干布、绝缘鞋、绝缘毯或其它保证绝缘的物质。

z为避免触电事故，在工作电压高于40VDC或20V AC时请使用警告标志。

z在连接测试导线及探棒前请先确认功能选择钮是否位于OFF的位置，测试键并没有被压下或在锁定位置。

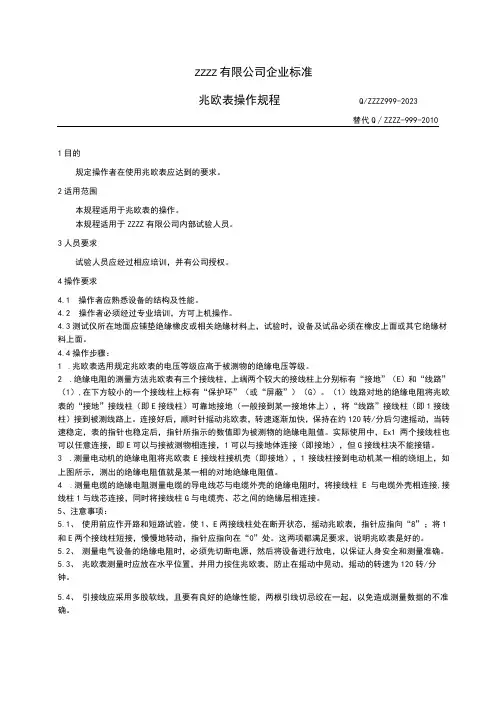

ZZZZ有限公司企业标准兆欧表操作规程Q/ZZZZ999-2023替代Q∕ZZZZ-999-20101目的规定操作者在使用兆欧表应达到的要求。

2适用范围本规程适用于兆欧表的操作。

本规程适用于ZZZZ有限公司内部试验人员。

3人员要求试验人员应经过相应培训，并有公司授权。

4操作要求4.1操作者应熟悉设备的结构及性能。

4.2操作者必须经过专业培训，方可上机操作。

4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。

4.4操作步骤：1.兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。

2.绝缘电阻的测量方法兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”（E）和“线路”（1）,在下方较小的一个接线柱上标有“保护环”（或“屏蔽”）（G）。

（1）线路对地的绝缘电阻将兆欧表的“接地”接线柱（即E接线柱）可靠地接地（一般接到某一接地体上），将“线路”接线柱（即1接线柱）接到被测线路上。

连接好后，顺时针摇动兆欧表，转速逐渐加快，保持在约120转/分后匀速摇动，当转速稳定，表的指针也稳定后，指针所指示的数值即为被测物的绝缘电阻值。

实际使用中，Ex1两个接线柱也可以任意连接，即E可以与接被测物相连接，1可以与接地体连接（即接地），但G接线柱决不能接错。

3.测量电动机的绝缘电阻将兆欧表E接线柱接机壳（即接地），1接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。

4.测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接,接线柱1与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接。

5、注意事项：5.1、使用前应作开路和短路试验。

使1、E两接线柱处在断开状态，摇动兆欧表，指针应指向“8”；将1和E两个接线柱短接，慢慢地转动，指针应指向在“0”处。

这两项都满足要求，说明兆欧表是好的。

兆欧表(摇表)用来测量在高电压的情况下的电阻值，称为绝缘电阻
兆欧表的使用方法及要求
1.
测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/m i n，指针应指向无穷大（∞），否则说明兆欧表有故障。

2.
测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3.
测量时必须正确接线。

兆欧表共有3个接线端（L、E、G）。

测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.
兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

摇动兆欧表后，各接线柱之间不能短接，以免损坏。

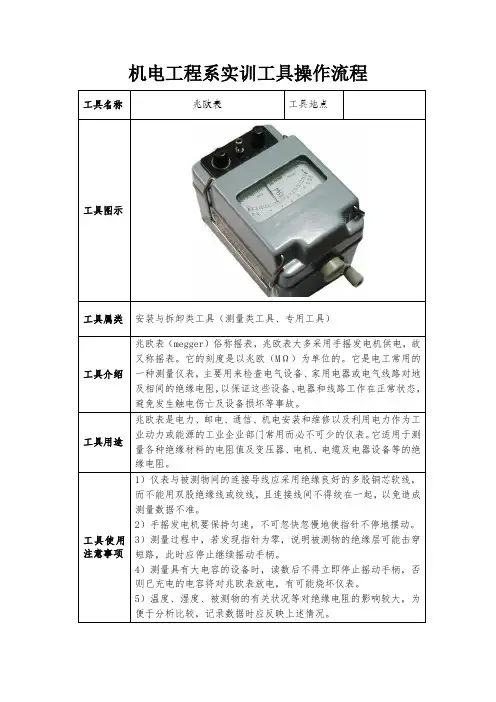

机电工程系实训工具操作流程工具名称兆欧表工具地点
工具图示
工具属类安装与拆卸类工具（测量类工具、专用工具）
工具介绍兆欧表（megger）俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。

它的刻度是以兆欧（MΩ）为单位的。

它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

工具用途兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

工具使用注意事项1）仪表与被测物间的连接导线应采用绝缘良好的多股铜芯软线，而不能用双股绝缘线或绞线，且连接线间不得绞在一起，以免造成测量数据不准。

2）手摇发电机要保持匀速，不可忽快忽慢地使指针不停地摆动。

3）测量过程中，若发现指针为零，说明被测物的绝缘层可能击穿短路，此时应停止继续摇动手柄。

4）测量具有大电容的设备时，读数后不得立即停止摇动手柄，否则已充电的电容将对兆欧表放电，有可能烧坏仪表。

5）温度、湿度、被测物的有关状况等对绝缘电阻的影响较大，为便于分析比较，记录数据时应反映上述情况。

工具操作、使用标准流程
1、兆欧表
的校验
2、兆欧表
接线方法
3、兆欧表
测量绝缘
电阻。

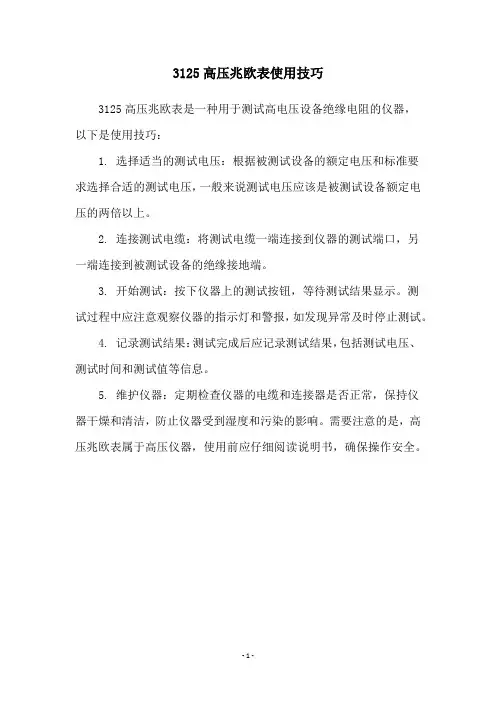

3125高压兆欧表使用技巧
3125高压兆欧表是一种用于测试高电压设备绝缘电阻的仪器，
以下是使用技巧：
1. 选择适当的测试电压：根据被测试设备的额定电压和标准要
求选择合适的测试电压，一般来说测试电压应该是被测试设备额定电压的两倍以上。

2. 连接测试电缆：将测试电缆一端连接到仪器的测试端口，另
一端连接到被测试设备的绝缘接地端。

3. 开始测试：按下仪器上的测试按钮，等待测试结果显示。

测
试过程中应注意观察仪器的指示灯和警报，如发现异常及时停止测试。

4. 记录测试结果：测试完成后应记录测试结果，包括测试电压、测试时间和测试值等信息。

5. 维护仪器：定期检查仪器的电缆和连接器是否正常，保持仪
器干燥和清洁，防止仪器受到湿度和污染的影响。

需要注意的是，高压兆欧表属于高压仪器，使用前应仔细阅读说明书，确保操作安全。

- 1 -。

目录1.安全警告2.特点3.规格4.仪器面板5.测试前准备5-1. 零调整5-2. 测试线连接5-3. 电池电压确认6.测量6-1. 高压电缆测试6-2. 使用保护接地方式测试7.电池充电7-1. 需要充电的时间7-2. 充电方法7-3. 充电时间8.更换电池9.仪器外壳的清洗10.镍镉电池的储藏10-1. 保存环境10-2. 长期保存11.记录仪的连接12.外部电源的使用方法12-1. AC100V的使用12-2. 车载电池的使用本手册中的标志请特别注意本手册中所有（4）放电容量：满充电后的使用次数因使用条件而不同，测试时间约5分钟则可使用20~30次。

（5）循环使用寿命：正常充电、放电和保存条件下测量次数至少500次。

若每次需充电时的测量次数大幅度降低则需要更换电池（请参考8.电池更换）●附件： 携带硬箱MODEL 9069 1个 充电器 MODEL 8079 1个接地、保护测试线 MODEL 7084 1组记录仪连接线 MODEL 7082 1组电池充电连接线 MODEL 7083 1组镍镉充电电池 8节使用说明书●测试端口电压特性4.仪器面板1：测试线2：保护端口 3：接地端口4：电池警告 5：电池充电指示6：高电阻刻度7：低电阻刻度8：1kV / 100MΩ刻度9：高电阻显示LED 10：低电阻显示LED 11：输出电压计12：表头归零钮13：电池充电端口14：记录器输出端口15：测试键16：功能开关17：输出电压调整钮输出电压kVMODEL-3124输出电压特性测试绝缘电阻（Ω）危险警告可在输出电压计上确认。

【保护端口的使用】（图2）测试电缆的绝缘电阻值时，覆盖表面中流动的泄漏电流与绝缘物内部流动的电流合成，可能造成绝缘电阻值产生误差。

为避免误差，将泄漏电流流动的部分连接带保护线的保护端口后，泄漏电流不流过显示计，可测试绝缘物的体积电阻值。

图1 不使用保护线* 各相分别测试被测相以外的都接地。

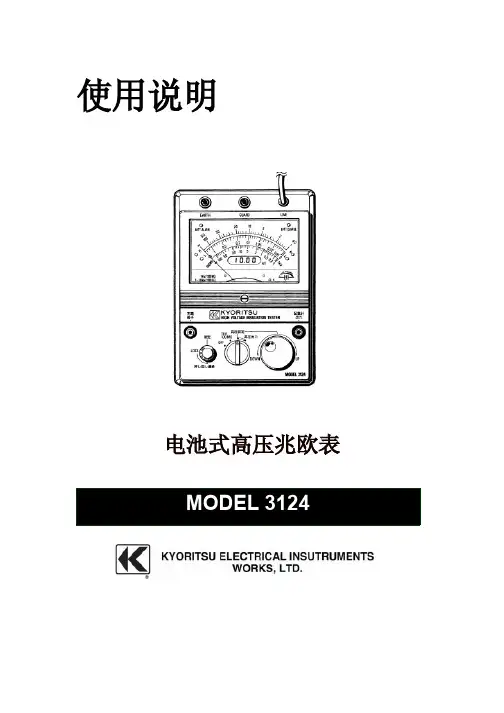

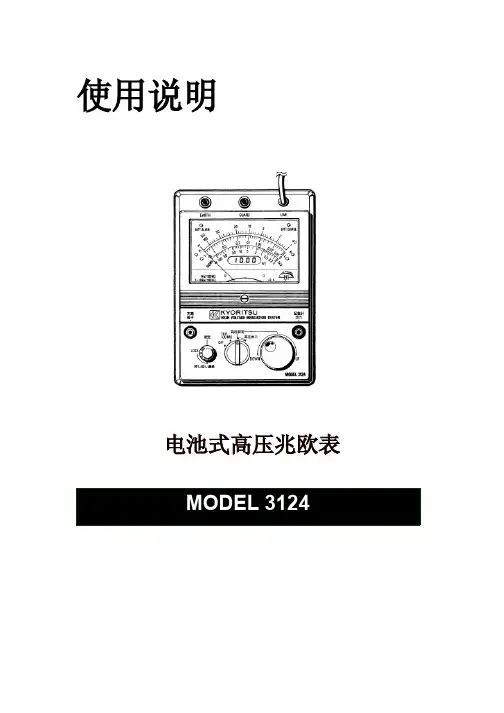

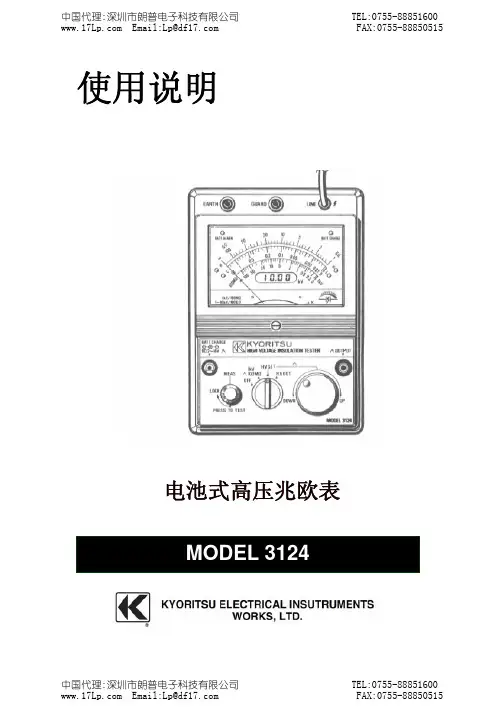

使用说明电池式高压兆欧表目录1. 安全警告2. 特点3. 规格4. 仪器面板5. 测试前准备6. 测量7. 电池充电8. 更换电池9. 仪器外壳的清洗10. 镍镉电池的储藏11. 记录仪的连接1. 安全警告z本操作手册包含了警告事项及安全规定,请严格遵守以确保使用者的操作安全及仪器安全,因此，使用前请务必仔细阅读本手册。

z本手册中标志,提醒用户必须遵守相关内容以确保操作安全。

z请特别注意本手册中所有警告及注意的内容提示,警告表示要小心触电的危险，注意表示应避免仪器的损坏。

1．只能测试断电回路(DEAD)或装置,请勿在带电回路中(LIVE)进行测量。

2．测试前，请确认被测电路或装置未通电，绝缘测试前请确认被测电路或装置与电力系统切离，尚未确认回路是否带电时请勿进行任何测量。

3．若无法确认如何使用高压绝缘测试仪测量设备时，请预先与待测设备的制造商联络，有些设备装置高敏度电子元件,可能在高直流电压下造成损坏，联系制造商可事先进行预防避免设备损坏。

4．绝缘测试仪可产生10KV的直流高电压，因此，测试时请勿接触测试导线或被测设备。

请勿尝试用本仪器刺激或惊吓别人，无谓的玩耍可能造成触电而导致心脏麻痹。

5．测试时请勿打开电池盒盖。

6．使用前请仔细检查仪器、测试导线以及其它部件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机壳裂缝、显示读数无法读取等），请勿进行任何测试。

7．测试中，请勿接触地面，不要接触外露的金属管，出水口、固定物等可能的潜在接地物。

另外请使身体与大地隔绝，例如使用干布、绝缘鞋、绝缘毯或其它绝缘物。

8．为避免触电事故，工作电压高于40VDC或20VAC时请使用警告标志。

9．测试导线及探棒连接被测设备前请先确认功能开关是否位于OFF位置，测试键未锁定。

10．为避免触电事故，测试中请勿触摸任何裸露电线或被测物。

测试完成后，必须确认充电电荷已完全释放才能接触，放状态可通过电压读值确认。

11．请勿在易爆环境中使用机（如：可燃性气体、挥发液体及粉尘）12．请勿自行校正或维修本机，除非有经过训练的人员在场指导，或直接交由具有资格或受过训练的工程师处理。

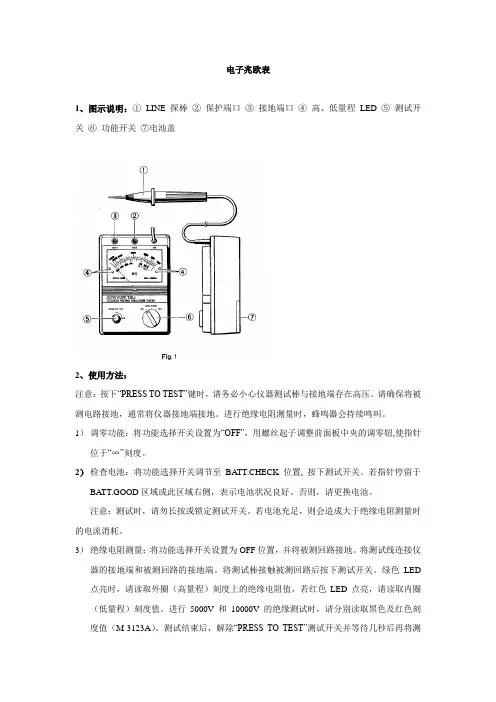

电子兆欧表1、图示说明：①LINE 探棒②保护端口③接地端口④高、低量程LED ⑤测试开关⑥功能开关⑦电池盖2、使用方法：注意：按下“PRESS TO TEST”键时，请务必小心仪器测试棒与接地端存在高压。

请确保将被测电路接地，通常将仪器接地端接地。

进行绝缘电阻测量时，蜂鸣器会持续鸣叫。

1）调零功能：将功能选择开关设置为“OFF”，用螺丝起子调整前面板中央的调零钮,使指针位于“∞”刻度。

2）检查电池：将功能选择开关调节至BA TT.CHECK位置, 按下测试开关。

若指针停留于BATT.GOOD区域或此区域右侧，表示电池状况良好。

否则，请更换电池。

注意：测试时，请勿长按或锁定测试开关。

若电池充足，则会造成大于绝缘电阻测量时的电流消耗。

3）绝缘电阻测量：将功能选择开关设置为OFF位置，并将被测回路接地。

将测试线连接仪器的接地端和被测回路的接地端。

将测试棒接触被测回路后按下测试开关。

绿色LED 点亮时，请读取外圈（高量程）刻度上的绝缘电阻值，若红色LED点亮，请读取内圈（低量程）刻度值。

进行5000V和10000V 的绝缘测试时，请分别读取黑色及红色刻度值（M-3123A）。

测试结束后，解除“PRESS TO TEST”测试开关并等待几秒后再将测试棒与被测回路断开。

这是为了释放被测回路上存储的电量。

4）导通测量：请确认被测回路已接地且仪器接地端的测试线连接被测回路的接地端。

按下“PRESS TO TEST”测试开关并沿顺时针方向旋转锁定后进行导通测量。

测量时，由于仪器测试线及接地端存在高电压，请注意安全。

5）保护端口的使用方法：图2所示是电线绝缘电阻测量的示例。

若LINE线测试探棒仅连接在电线导体上且接地线连接液体容器（如下图），由于测量中绝缘电阻的合成电阻和电线切口处的表面泄漏电阻的缘故将产生测量误差。

为消除表面泄漏电流，将安全线缠绕在电线切口处并使用保护测试线将其连接仪器的保护端口。

然后，表面泄漏电流将绕过绝缘电阻测试仪的指示器。

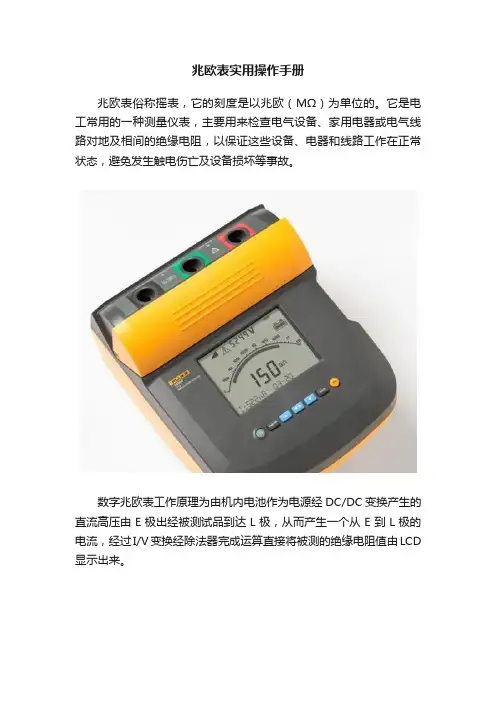

兆欧表实用操作手册兆欧表俗称摇表，它的刻度是以兆欧（MΩ）为单位的。

它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

数字兆欧表工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置。

第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处。

第三步：使L 和E 两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。

操作步骤：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。

对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。

2、用摇表测试高压设备的绝缘时，应由两人进行。

3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。

5‘’测量前应对摇表进行开路校检。

摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。

说明摇表功能良好，可以使用。

6、测试前必须将被试线路或电气设备接地放电。

测试线路时，必须取得对方允许后方可进行。

7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。

一二三四五级承试兆欧表安全操作规程1. 引言本安全操作规程旨在提供一二三四五级承试兆欧表的安全操作指南，以确保使用人员在操作过程中能够有效地保护自身和设备安全。

遵循本规程可最大程度地降低事故发生的风险，并确保测试工作的准确性和可靠性。

2. 背景一二三四五级承试兆欧表是一种用于测量电气设备绝缘电阻和泄漏电流的仪器。

在进行测试之前，使用人员需要对仪器进行正确的操作，以避免潜在的危险和错误的测量结果。

3. 安全操作规程3.1 仪器检查在使用一二三四五级承试兆欧表之前，使用人员需要进行以下仪器检查：•确保仪器外观完好，无损坏和漏电现象。

•检查连接电缆、探头和测试夹具，确保无破损、断裂和松动现象。

•检查电源线，确保无线路老化、损坏和短路等问题。

•确保仪器的电源和接地正常。

3.2 个人防护措施在操作一二三四五级承试兆欧表时，使用人员应遵循以下个人防护措施：•穿戴适当的防静电服装，以减少静电的产生和积累。

•戴上绝缘手套和鞋套，确保自身与电气设备隔离。

•穿戴防护眼镜和口罩，以防止在测试过程中产生的飞溅和灰尘对眼睛和呼吸系统的伤害。

•使用绝缘工具和设备进行连接和操作，避免直接接触带电部件。

3.3 测试前准备在进行测试之前，使用人员需要进行以下准备工作：•清理测试环境，并确保测试区域干燥、整洁。

•断开电气设备的电源，确保测试过程中设备处于安全状态。

•根据测试要求选择合适的测试参数和测量范围。

3.4 测试操作步骤在进行一二三四五级承试兆欧表的测试时，使用人员需要按照以下步骤进行操作：1.将测试夹具正确接入待测设备的绝缘接口。

2.打开一二三四五级承试兆欧表，根据厂家提供的操作手册进行相关设置。

3.预热一二三四五级承试兆欧表，等待一定时间以确保仪器达到稳定状态。

4.开始测试，记录测试结果。

5.测试结束后，关闭一二三四五级承试兆欧表，并断开待测设备与测试夹具之间的连接。

3.5 测试注意事项在使用一二三四五级承试兆欧表进行测试时，使用人员需要注意以下事项：•严禁在湿润或有电离性液体存在的环境中进行测试。

兆欧表（摇表）的使用方法详解，快收藏。

摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

摇表的额定电压有500、1000、2500V等几种。

摇表的选择1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。

一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。

2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。

摇表的使用1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。

当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。

2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

摇表的开路试验【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

摇表的短路试验摇表的使用（1）观测被测设备和线路是否在停电的状态下进行测量。

并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。

（2）将被测设备与摇表正确接线。

摇动手柄时应由慢渐快至额定转速120r／min。

摇表的使用（3）正确读取被测绝缘电阻值大小。

同时，还应记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。

摇表的读数常用电气设备的摇测方法详解（1）测量照明或电力线路对地的绝缘电阻将摇表接线柱的（E）可靠接地，（L）接到被测线路上。

按顺时针方向摇动摇表的发电机手把，转速由慢变快，转速达120/分钟匀速摇动，约一分钟后发电机转速稳定时，表针也稳定下来,这时表针指示的数值就是所测得的绝缘电阻值。

测量方法如图所示。

测量照明线路绝缘电阻或电力线路绝缘电阻（2）测量电机的绝缘电阻将摇表接线柱的（E）接机壳。

（L）接到电机绕组上,以120转/分的速度摇动摇表手柄。

指针稳定后读数。

测量方法如图所示。

高压兆欧表说明书由于输入输出端子、测试柱等均有也许带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全规定请阅读下列安全注意事项，以免人身伤害，为了避免也许发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

对的地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出也许导致人身伤亡的状况或做法。

目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标......................... . (8)三、仪表结构............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开始测试 ............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速发展，电气设备防止性实验是保障电力系统安全运营和维护工作中的一个重要环节。

绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。

绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。

1990年5月批准实行的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。

目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。

这就需要绝缘电阻测试仪自身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简朴并迅速、便于携带等特点。

兆欧表使用方法兆欧表使用方法1.基本结构：由手摇直流发电机、磁电式流比计测量机构及接地柱等组成2.使用方法选表根据被测电气设备、线路选择摇表的电压等级。

设备或线路的额定电压在500V以下，一般应选用500V或1000V的摇表。

而高压设备或线路则应选用2500V的摇表。

如有特殊要求的应用5000V的摇表。

使用检查外观无破损，摇动灵活，接线柱牢固。

引出线应选用单根绝缘多股软线，而且引出线间单独分开，不得有相互绞缠的现象，导线无断线断股及绝缘损坏，导线的连接端头应有绝缘套管保护。

将摇表引出线分开，进行摇表的开路试验，表盘读数应为“∞”再将引出线相连接，进行短路试验，读数指示为“0”。

3测量待测设备应做好停电、验电、放电等的安全作业项目，并将被测设备的表面清理擦拭干净。

按有关要求将摇表接到被测设备或线路上，通常接线方法为：线路L接被测设备或线路的导体部分；接地E接被测设备或线路的金属外壳；保护环或屏蔽G接于被测设备或线路的绝缘部分。

待测设备如为高压设备或低压大容量设备应由两人进行测量，避免烧坏摇表。

摇测时摇表应放置平稳，摇动手柄从慢到快，增加转速，让转速保持为120r/min，摇测1min 左右，待摇至指针稳定后，读出数据，停止则从快到慢停止摇动。

4读数值待指针基本稳定，直接读出数值，其单位为“兆欧”。

读出读数后，将测试棒撤出，待测试棒完全撤出，方可停下摇把。

5常见设备对绝缘电阻的要求变压器绝缘电阻的要求在测量方法环境温度相同条件下，不低于厂家初始试验值的70%，为合格。

如无厂家初始值，实测绝缘电阻值不低于表1数值，可认为合格。

吸收比在10度——30度时，35KV及以下不低于1.3. 吸收比K=摇60S读数绝缘阻值/摇15S 读数阻值。

油浸式变压器绝缘电阻的允许值电力电缆绝缘电阻的要求电缆绝缘电阻换算到长为1000米温度20度时：额定电压6KV及以上的电缆，绝缘电阻不小于100兆欧；额定电压1~3KV及以上的电缆，绝缘电阻不小于50兆欧。
