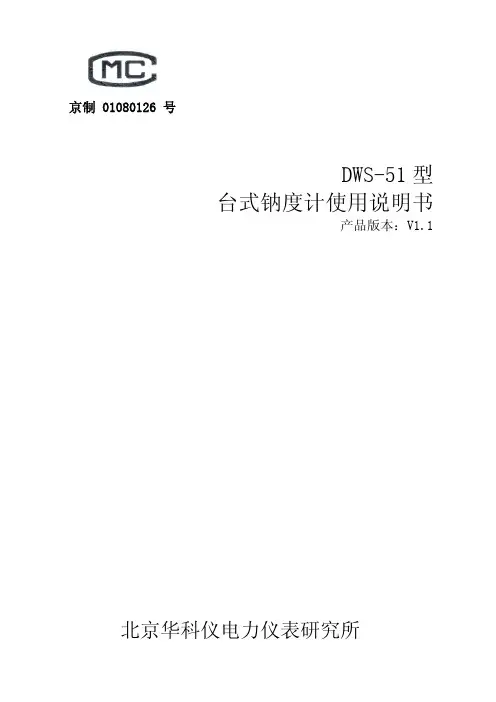

京制 01080126 号DWS-51型台式钠度计使用说明书产品版本：V1.1北京华科仪电力仪表研究所DWS-51型台式钠度计是由北京华科仪电力仪表研究所最新推出的实验室仪表，它借助研究所强大的技术优势，充分地总结了研究所近十年的现场经验，借鉴并消化吸收了国外的先进技术，强力推出的新一代仪表，可以广泛地应用在科研院所、大专院校等研究部门，也可以应用于电力、石化、造纸、制药、食品、环保等需要实验室测量钠离子含量的领域，具有反应快速、测量准确、易于操作的特点。
显示屏采用数码管显示，所有的操作全部由位于前面板上的旋转按钮来完成。
本说明书介绍了DWS-51型台式钠度计的基本情况。
使用者可以从中了解仪器的组成结构、工作原理等基本内容，从而对仪器从安装到投入运行有一基本了解。
而对于在使用过程中较容易出现问题的、易被人忽视的地方，我们做了比较详细的说明和明显的提示，仔细阅读，可以减少许多不必要的麻烦和无意义的失误，为以后仪器的安全使用和良好运行打下坚实的基础。
用户注意；进行仪表操作之前，必须详细阅读本产品说明书。
北京华科仪电力仪表研究所2006/01/01一、概 述 (1)1.1 简介 (1)1.2 工作原理 (1)二、安 装 (3)2.1 位置要求 (3)2.2 安装方法 (3)2.2.1 电源 (3)2.2.2 安装新的钠电极 (3)2.2.3 安装新的参比电极 (3)2.2.4 安装新的ATC温度电极 (4)三、技术指标 (5)四、仪器的使用 (6)4.1 显示与旋转按钮 (6)4.1.1 显示 (6)4.1.2 旋转按钮 (6)4.1.3 更改数值的方法 (6)4.2 开机 (7)4.3 温度补偿设置 (7)4.3.1 温补方式和范围 (7)4.3.2 手动温度补偿 (7)4.3.3 自动温度补偿 (7)4.4 准备 (7)4.5 校准 (8)4.5.1 标准溶液校准（单点标定） (8)4.5.2 标准溶液校准（二点标定） (8)4.5.3仪表标定记录 (9)4.6 错误信息 (9)4.7测量水样 (9)五、维 护 (10)5.1仪器维护 (10)5.2 定期维护 (10)附录一：标准溶液的配置 (11)附录二：二异丙胺安全规范 (12)附录三：氢氟酸（40%）安全规范 (14)附录四、仪表配件 (16)产品和用户支持.....................................................错误！未定义书签。

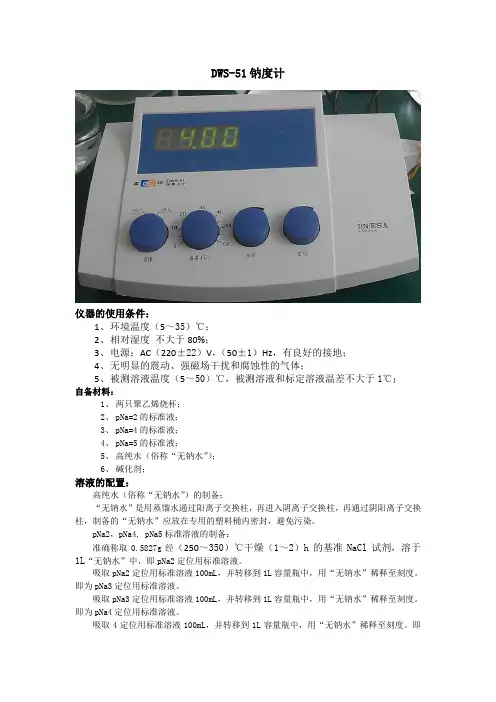

一、概 述1.1 简介DWS-51型台式钠度计由主机、钠电极、参比电极、ATC 温度电极及电极支架组成。
电极系统采用测量灵敏的钠电极、参比电极，ATC 自动温度补偿，测量可靠、数据准确。
仪器通过固定的标定设备，可以对电极系统进行标定，两点标定后，就可以进行使用测量。
仪表有一个温度输入通道，当不需要自动温度补偿时，可以手动设置进行温度补偿，当需要进行自动温度补偿时，样品的温度是由一个外接的Pt1000电阻温度计来测量的。
1.2 工作原理钠电极的电位对钠离子浓度变化的响应可用能斯特方程描述：++=Na a nFRTE E lg 3.20 式中：E — 钠电极所产生的电位，mV；E 0— 当钠离子活度为1mol/L 时，钠电极所产生的电位，mV； R — 理想气体常数；8.314JK -1mol -1； T — 样水绝对温度，K；F — 法拉第常数，9.649×104C·mol -1n — 参加反应的得失电子数，钠离子为+1；a— 溶液中钠离子的活度，mol/L。
+Na以上方程式表明，所测量的电位随着温度和相关离子浓度的变化而变化。
为了消除样水温度波动造成的误差，DWS-51型台式钠度计会根据ATC温度探头测量的温度值随时修正温度补偿值。
从能斯特方程可以知道，在25℃时钠离子选择电极对十倍离子浓度变化的理论响应值为59.16mV，这被称为电极斜率（S）。
然而大多数电极并不表现为理论斜率，因此需要标定仪表以确定电极的真实斜率值。
在具体使用中，我们用两个标准溶液来计算出电极的真实斜率值和E0。
在测量低浓度的钠离子时，氢离子的存在会对测量造成很大的干扰，为了消除这种干扰，必须在样水中添加碱化剂，使样水的pH值提高到10.5以上。
二、安 装2.1 位置要求¾仪器应放置在平坦、干净、无灰尘的实验台上；¾仪器的安放位置应无大的振动；¾放置仪器的位置应远离有害气体或液体滴落；¾确保电极连接电缆及电源线所经过的任何位置都不接触高温的或有摩擦的物体。
2.2 安装方法在安装电极之前,必须注意电极的处理方法。
2.2.1 电源供电电源的要求是：198～242VAC、50Hz、≤3VA。
（见图2.1）2.2.2 安装新的钠电极必须使用本公司提供的钠电极，特定的钠电极是与特定的参比电极配对使用的。
警告：在整个调整步骤中必须配带防护眼镜。
注意：氢氟酸有毒，不要误服或吸入蒸气，皮肤短暂接触无害，但必须用大量水冲洗。
1.取出钠电极，小心地拆下橡皮保护帽，保留保护帽以备将来保存电极；2.目测一下球泡是否破损，球泡内是否充满溶液；3.如球泡内有气泡，轻甩电极，使气泡上升，保证球泡内充满溶液；4.用清洗溶液（1%氢氟酸）浸泡钠电极一分钟；5.将电极浸于pH11以上的0.1mol钠溶液中浸泡3～4小时；6.将电极夹在电极支架上；7.用BNC接头将钠电极与主机后面板的BNC输入孔连接，即将插头推入输入孔并顺时针方向旋转锁紧。
（见图2.1）2.2.3 安装新的参比电极每支钠表的参比电极配有一个60毫升的填充液瓶。
钠度计的参比电极是特制的，不能与其他参比电极换用。
注意：钠电极和参比电极必须成对地配套使用。
1.取出参比电极，拆下电极底部和支臂上和顶部的保护帽。
将拆下的保护帽收存备用。
检查电极内部，确保电极内至少充满一半的内填充液，否则必须更换新的参比电极；2.尽可能将填充液通过支臂孔甩入水池或废液池；3.将电极平放，支臂朝上，用注射器抽取填充液，从支臂将填充液注入到参比电极内，注意电极内不能有气泡；4.将参比电极与主机后面板的REF输入孔连接，即将接头牢固地插入孔内。
（见图2.1）2.2.4 安装新的ATC 温度电极将温度电极与主机后面板的ATC 输入孔连接，即将接头牢固地插入孔内。

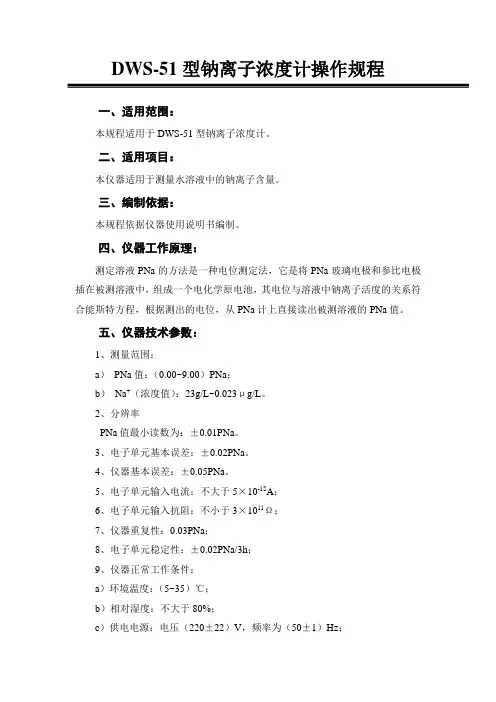

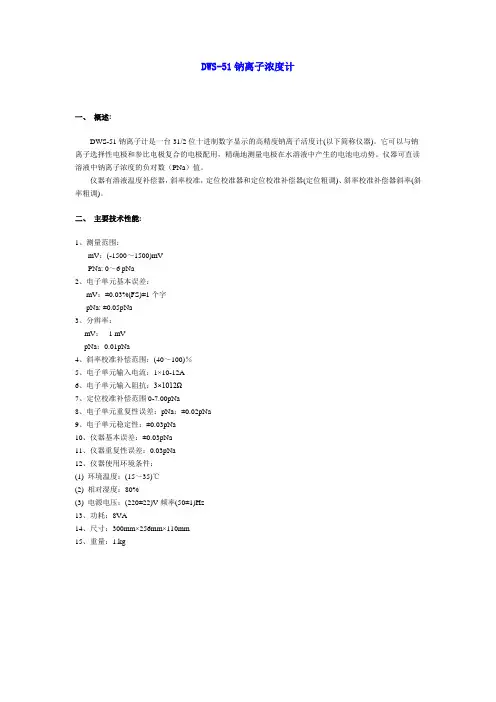

（见图2.1）图2.1 主机后面板三、技术指标显 示：数码管显示测量范围：0.00～9.36pNa(0.01μg/L～9999mg/L)分 辨 率：0.01pNa电子单元误差：±0.01pNa或±1个字符（在校准温度的±10℃以内） 输入阻抗：≥1012Ω读数响应时间：25℃时2分钟达到变化的90%温度传感器：Pt1000温度测量范围：0.0～60.0℃测温精度：±0.5℃测温分辨率：0.1℃温度补偿：0.1～60.0℃（手动或自动）水样温度：5～60℃环境温度：5～45℃环境湿度：≤90%RH（无冷凝）储运温度：-25℃～55℃供电电源：198～242VAC，50Hz功 率：≤3VA外形尺寸：200长×210宽×65高mm重 量：2千克四、仪器的使用4.1 显示与旋转按钮4.1.1 显示仪器使用两行数码管显示,上行显示测量温度或手动温度补偿温度，下行显示pNa值、mV值，浓度值以及标定数据的E0和S值，或错误信息。
还有9个辅助指示灯，左侧分别为‘稳定’、‘错误’、‘μg/L’、‘mg/L’指示灯；下面指示灯分别为‘测量’、‘温度’、‘定位’、‘斜率’指示灯；右侧为‘℃’、‘pNa’、‘mV’指示灯。
4.1.2 旋转按钮1、旋转按钮有三种状态：顺时针旋转、逆时针旋转、按下旋钮；2、顺、逆时针旋转旋转按钮，可以选择到‘测量’、‘温度’、‘定位’、‘斜率’选项；3、按下旋钮有两种方式。
短按：按下后立即抬起，用来对调整数据的确认。
长按：按下保持2秒后再抬起，用来进入选择的功能或设置项；4、在‘测量’选项下，短按旋转按钮可以在pH、mV之间切换；长按旋转按钮保持2秒后，可显示E0、S值。
4.1.3 更改数值的方法用旋转按钮选择需要更改的设置项，长按按钮选中后，被选项的数值会闪烁，顺、逆时针旋转旋转按钮对数值进行修改，短按旋转按钮保存返回。
4.2 开机必须保证所有的电气连接都正确才可以给仪器供电。
4.3 温度补偿设置4.3.1 温补方式和范围由于样品温度的波动会对测量造成影响，必须进行温度补偿，可设置的温度范围是0.0～60.0℃。
可以选择自动或手动温度补偿方式。
当温补方式设定为手动时，注意如在仪表设定为手动补偿时，将温度电极接入无效；如果温补方式设定为自动，此项无效，不能进入‘温度’选项。
4.3.2 手动温度补偿在不接温度电极的情况下开机，仪表会自动设定为手动温度补偿，此时将温度电极接入无效，仍然保持手动补偿状态。
在手动温度补偿情况下，旋转按钮在‘温度’选项下，长按旋转按钮保持2秒后，上行显示的温度值闪烁，顺、逆时针旋转旋转按钮可以进行修改，然后再短按旋转按钮确认修改数值并退出。
4.3.3 自动温度补偿先将温度电极连接好，然后再开机，仪器会自动设定为自动温度补偿，在自动温度补偿状态下，不能设置手动温度补偿。
准备标准溶液：在进行标准溶液校准之前，首先要确定采用何种校准方式，然后准备相应的标准溶液。
如果采用两点校准，建议使用两种标液的浓度为10倍关系，如5.36pNa和4.36pNa、5.00pNa和4.00pNa 均可；每种标准溶液至少500毫升。
准备碱化液：本仪器的碱化液使用二异丙胺溶液（含量不小于98%），每30毫升的水样用1滴二异丙胺溶液，不可过量，正常测量水样和校准时都需要按这个比例进行碱化。
不可以用氨水进行碱化，以防NH4+干扰测量。

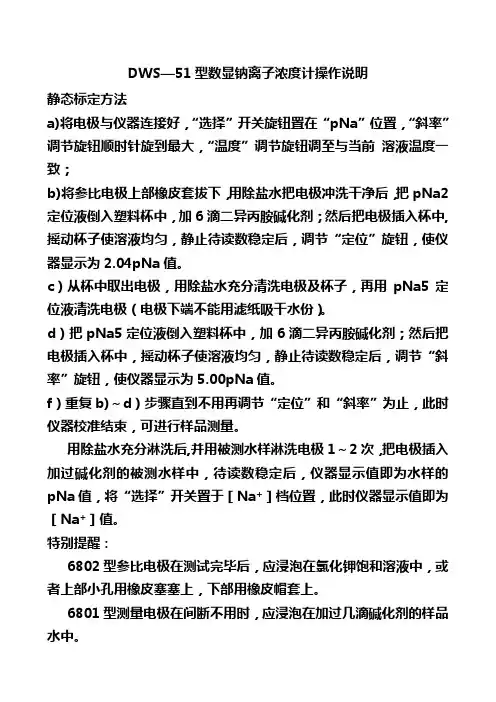

4.5 校准在仪表运行稳定后，可对仪表进行标准溶液校准，其中电压校准和温度校准属于工厂校准,用户无须进行校准。
仪器在初次使用、更换电极或长时间停用后必须进行二点标定。
4.5.1 标准溶液校准（单点标定）仪器在使用过程中，如果测量值有小范围的偏差，可进行单点标定。
准备工作：◤准备用来标定的标准溶液至少500毫升、一个100毫升的塑料烧杯、干净的滤纸若干；◤烧杯先用少许标准溶液冲洗二次；◤每30毫升的水样用1滴二异丙胺溶液进行碱化 ，不可过量。
单点标定的过程；（标定时至少用标准溶液冲洗二次）◤方式一：将电极放入标准溶液杯中，顺时针旋转旋转按钮，使‘定位’指示灯亮起，长按旋转按钮保持2秒后，pNa值闪烁，当‘稳定’指示灯亮起后将pNa值修改为标准溶液的pNa值，然后短按旋转按钮，此时‘定位’指示灯自动熄灭，‘斜率’指示灯会自动亮起，逆时针旋转旋转按钮选择到‘测量’指示灯，单点标定成功。
