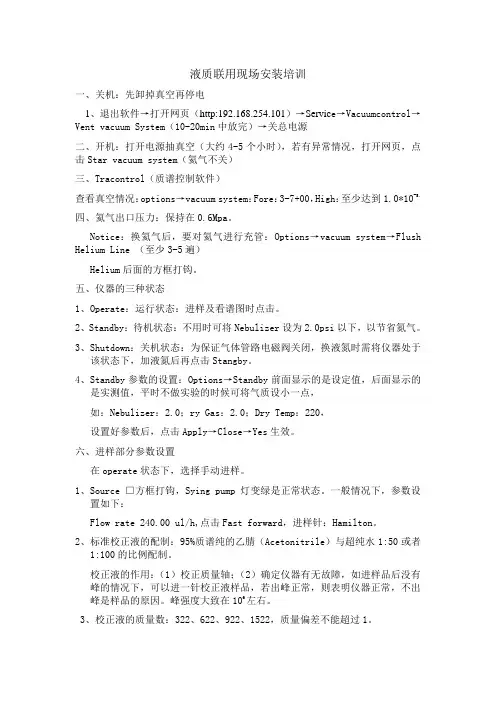

液质联用现场安装培训一、关机：先卸掉真空再停电1、退出软件→打开网页（http:192.168.254.101）→Servic e→Vacuumcontrol→Vent vacuum System（10-20min中放完）→关总电源二、开机：打开电源抽真空（大约4-5个小时），若有异常情况，打开网页，点击Star vacuum system（氦气不关）三、Tracontrol（质谱控制软件）查看真空情况：options→vacuum system：Fore：3-7+00，High：至少达到1.0*10-5.四、氦气出口压力：保持在0.6Mpa。

Notice：换氦气后，要对氦气进行充管：Options→vacuum system→Flush Helium Line （至少3-5遍）Helium后面的方框打钩。

五、仪器的三种状态1、Operate：运行状态：进样及看谱图时点击。

2、Standby：待机状态：不用时可将Nebulizer设为2.0psi以下，以节省氮气。

3、Shutdown：关机状态：为保证气体管路电磁阀关闭，换液氮时需将仪器处于该状态下，加液氮后再点击Stangby。

4、Standby参数的设置：Options→Standby前面显示的是设定值，后面显示的是实测值，平时不做实验的时候可将气质设小一点，如：Nebulizer：2.0；ry Gas：2.0；Dry Temp：220，设置好参数后，点击Apply→Close→Yes生效。

六、进样部分参数设置在operate状态下，选择手动进样。

1、Source □方框打钩，Sying pump灯变绿是正常状态。

一般情况下，参数设置如下：Flow rate 240.00 ul/h,点击Fast forward，进样针：Hamilton。

2、标准校正液的配制：95%质谱纯的乙腈（Acetonitrile）与超纯水1:50或者1:100的比例配制。

WatersLCMS液质联用培训讲义

WatersLCMS液质联用培训讲义
3. 多反应监控MRM
MS1
Argon gas Collision
Cell
MS2
Precursors
Static m/z 609.1
Product
Static m/z 195.1
Waters 四极杆质谱培训
定性实验 调谐仪器
©2005 Waters Corporation
样品1．利血平标样1ppm, 根据全扫描获得最佳实验锥孔 （CV），调谐特定碎片最佳实验碰撞能量（CE），进行 多反应监控MRM实验准备
仪器质量校正
Waters 四极杆质谱培训
仪器质量校正
©2005 Waters Corporation
8. 按OK键后会跳出步骤6的自动校正选单，此时 按此页面OK键就会开始进行质量校正。
9. 当所有的校正都完成后，将校正的结果储存起 来，从质量校正页面的档案（File）选取另存新 档（Save As）。输入所欲储存之文件名称后按 OK即可。
峰进行准确质量测量 (如在全扫描方式)
• scan speed compensation扫描速度补偿: 当仪器进行
快速扫描时，对系统进行‘延时’补偿校正。
Waters 四极杆质谱培训
©2005 Waters Corporation
7. 设定采集参数：
选择适当的校正质量范 围，校正大范围的全质 量从22校正到2000，其 余的参数可以使用预设 参数default即可，设定 完后按OK键。
Cell
MS2
Products
Scanning (m/z M-46Da)
样品：混合氨基酸实验 中性丢失46(甲酸) 中性丢失63(甲酸+NH3)
Waters 四极杆质谱培训

液质联用ppt课件

液质联用ppt课件
14
HPLC分离原理
最广的色谱法是反相色谱 主要用于分离非极性至中等极性的各类分子型
化合物，因为键合相表面的官能团不流失，溶 剂的极性可以在很大范围内调整，因此应用范 围很宽。 十八烷基（C18）化学键合相是最常用的非极性 键合相，反相键合相表面具有非极性烷基官能 团，及未被取代的硅醇基。硅醇基具有吸附性 能，剩余硅醇基的多寡，视覆盖率而定。因此， 分离机制比较复杂。
很大，相应源参数也应该改变，所以恒定比例 流动相能满足分离分析要求时，尽量不用梯度， 尤其定量分析时
39
流动相的选择
流动相中加入甲酸、乙酸等可提高正离子化效 率
(**)液质联用中，流动相有时需要加入缓冲盐 A CH3COONH4 B HCOONH4 C KH2PO3 是否加酸不是绝对的，具体应根据LC的分离情
18
离子化的方法(Ionisation Methods)
电子轰击电离 EI 化学离子化 CI 场电离，场解吸 FD 快原子轰击 FAB 基质辅助激光解析电离 电喷雾电离 ESI 大气压化学电离 APCI
MALDI
19
电喷雾电离源 Electrospray Ionization (ESI)
37
仪器测试条件的选择
液相色谱条件 质谱条件
38
HPLC条件的选择(流动相)
根据化合物类型选择流动相组成，甲醇-水，乙 腈-水或甲醇-乙腈-水（**DMF、DMSO、 DCSO、THF ）
某些化合物只有某种流动相体系才出峰 一般正离子方式用甲醇，负离子方式用乙腈好
些 梯度的设定：梯度变化太快对离子化效率影响
+ ++ ++ +

安捷伦-液质联用技术(LCMS)及其应用讲课资料PPT共75页

安捷伦-液质联用技术(LCMS)及其应用讲课资料PPT共75页
安捷伦-液质联用技术(LCMS)及其应
•
