钢结构焊接变形的火焰矫正施工方法

钢结构焊接变形的火焰矫正施工方法是一种常用的处理焊接变形的技术，通过利用火焰进行热力调整，使焊接变形得到矫正。

下面将详细介绍火焰矫正施工的具体步骤和注意事项。

1. 施工准备首先，需要对焊接结构进行测量和记录。

通过测量，可以确定焊接结构的变形情况和形状，为后续的矫正施工提供依据。

同时，还需要根据焊接结构的材质和焊缝的位置选择适用的矫正火焰设备，如氧乙炔焊割设备和焰温计。

2. 火焰加热根据焊接结构的变形情况，确定需要加热的区域。

在开始加热之前，先用焰温计测量并记录加热区域的温度。

然后，使用氧乙炔焊割设备调整焰温，将火焰集中在需要加热的区域，保持适当的火焰大小和温度。

在加热过程中，需要不断移动火焰，使焊接结构均匀受热，防止局部过热或焊接变形。

3. 热力调整在加热过程中，当焊接结构受热达到一定程度后，应及时使用工具对焊接结构进行矫正。

矫正时需要根据焊接结构的变形情况和需要调整的方向选择合适的工具，如锤子、撬棒等。

同时，需要在合适的时机和力度下对焊接结构进行矫正，注意不要过度变形或损坏。

4. 加热检测和进一步调整在完成矫正后，继续加热被矫正区域，直到达到所需的温度。

在加热过程中，需要不断检测加热温度，确保焊接结构达到预期的热胀冷缩程度。

如果存在继续调整或矫正的情况，需要根据实际情况进行进一步处理。

5. 冷却和测量在矫正和加热调整完毕后，需要让焊接结构自然冷却，并在冷却过程中进行测量和记录。

通过测量，可以判断矫正效果和焊接结构的变形情况，并对后续施工进行参考。

需要注意的是，在进行火焰矫正施工时，需要注意安全事项。

首先，要确保施工现场通风良好，防止火焰产生的废气积聚。

其次，操作人员要佩戴符合标准的防护装备，如防护面具、防护手套等。

另外，施工过程中要注意火源的控制，以免引发火灾。

总而言之，钢结构焊接变形的火焰矫正施工方法是一种常用的处理焊接变形的技术，通过合理的火焰加热和矫正操作，可以将焊接结构的变形情况得到有效控制和修复。

钢结构焊接变形的火焰矫正施工方法范文钢结构焊接变形是在焊接过程中产生的一个普遍问题，它会导致焊缝破裂、强度降低、外观不美观等一系列问题。

为了解决这个问题，火焰矫正施工方法被广泛应用于钢结构焊接变形的修正。

本文将介绍火焰矫正施工方法的原理、步骤以及注意事项，并结合实际案例进行详细讲解。

一、火焰矫正施工方法的原理火焰矫正施工方法是通过局部热加工的方式来矫正焊接变形。

它利用焊接时产生的热量来使焊接变形处重新达到原来的形状和位置，从而修正焊接变形。

火焰矫正施工方法的原理主要有以下几点：1.热应力原理：通过加热焊接变形处，使焊接变形处的温度升高，从而产生热应力。

当焊接变形处的热应力达到和焊接应力相等时，焊接变形处就会重新达到原来的形状和位置。

2.弥散原理：焊接变形主要是由于焊接所产生的热影响区域的收缩引起的。

如果能够弥散焊接所产生的热影响区域，就可以减少焊接变形。

而火焰矫正施工方法正是通过加热焊接变形处，使其周围的材料也加热到一定温度，从而实现热影响区域的弥散，减少焊接变形。

3.压力控制原理：在火焰矫正施工方法中，加热焊接变形处的同时，还需要施加压力。

这是因为焊接变形是由焊接应力引起的，只有施加足够的压力才能抵消焊接应力，从而使焊接变形处重新达到原来的形状和位置。

二、火焰矫正施工方法的步骤下面将介绍火焰矫正施工方法的具体步骤：1.确定焊接变形的位置和形状：首先需要确定焊接变形的位置和形状。

可以通过测量、观察、分析等方式来确定焊接变形的具体情况。

2.制定施工方案：根据焊接变形的具体情况，制定相应的施工方案，包括矫正的具体方法、加热的位置和温度、施加的压力等。

3.准备设备和材料：根据施工方案，准备相应的设备和材料，包括焊接机、加热器、焊接材料、压力装置等。

4.加热焊接变形处：将加热器放置在焊接变形处的需要矫正的位置上，开始加热。

加热时需要控制加热的时间和温度，以防过热对材料产生影响。

5.施加压力：在加热的同时，使用压力装置施加压力，以抵消焊接应力。

钢结构件的火焰矫正典型实例一、框架钢结构变形的矫正1. 简单框架钢结构变形的矫正简单框架结构是由很少型钢焊接而成的，在焊接点易引起型钢的角变形。

图1 是四个25 # 槽钢焊接而成的简单框架结构，焊后两端伸出部分向内水平( x - x)角度变形，槽钢窄面B 的变形。

对角度变形( 通常称为死弯) 的矫正，应在拐点处集中加热，并利用硬性物质支撑( 防止受热后的反方向膨胀) ，加热区要红透。

本例为半圆点矫正。

如变形量较大，可采用三角形法。

图2 是图1 的槽钢产生的垂直( y - y) 角度变形( 槽钢的立面H 的变形) ，同上原则，采用在拐点集中加热的方法。

由于是立面弯曲，刚性大，一般用三角形法矫正，先矫正①②两处，再矫正③处。

2. 楼梯结构变形的矫正楼梯结构与简单框架结构相似，但因结点较多，每点应采用小的焊接规范，中部比较近似弯曲变形，两头有角度变形。

图3 是楼梯上下( y - y) 方向的变形。

图3a 是平直的楼梯。

图3b 是一边槽钢的弯曲变形;图3c 是两边槽钢同步的弯曲变形; 图3d 是两边槽钢不同步的弯曲变形。

上述三种变形，都采用大面上圆点加热，小面上( 翼缘) 带状加热的矫正方法。

每加热一处可使弯曲量f下降6 ～7mm，因此一般按此确定加热点的位置和数量，且先从变形量大的位置开始加热。

焊接设备在长安汽车生产线上的应用及分析（2）--------------------------------------------------------------------------------2007.12.19 来源:《焊接界》关键词:焊接设备,汽车焊接阅读：67次◆固定式螺母凸焊机、螺柱焊机固定式螺母凸焊机——目前公司主要使用南京小原设备，此设备的电极嘴采用陶瓷因而非常容易损坏，经公司技术人员及供应商共同进行改良改善，将电极嘴材质改成铜材后，目前此类焊机的整体性能非常稳定。

螺柱焊机——主要有手动和自动两种，均采用德国EMHART进口设备，目前公司此设备焊接使用的螺柱均采用国内制造产品，由于螺柱的精度（一致性）相对进口产品较差，螺柱经常造成自动螺柱焊机卡螺柱而停机，主要原因是自动螺柱焊机螺柱输送时因螺柱尺寸超差而造成输送系统被卡住；手动螺柱焊机相对自动螺柱焊机受螺柱精度影响较小，因而整体故障率低。

焊工高级技师论文-电焊工技师论文---------------------------------------------------------------范文最新推荐------------------------------------------------------ 焊工高级技师论文|电焊工技师论文钢结构焊接变形的火焰矫正施工方法目前，钢结构已在厂房建筑中得到广泛的应用。

而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。

这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。

焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。

实践证明，多数变形的构件是可以矫正的。

矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。

在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。

但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。

因此，火焰矫正要有丰富的实践经验。

本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。

1 钢结构焊接变形的种类与火焰矫正六剑客职教园(最大的免费职教教学资源网站)钢结构的主要构件是焊接H型钢柱、梁、撑。

焊接变形经常采用以下三种火焰矫正方法:(1)线状加热法;(2)点状加热法;(3)三角形加热法。

下面介绍解决不同部位的施工方法。

以下为火焰矫正时的加热温度(材质为低碳钢)低温矫正 500度,600度冷却方式:水1 / 4---------------------------------------------------------------范文最新推荐------------------------------------------------------ 中温矫正 600度,700度冷却方式:空气和水高温矫正 700度,800度冷却方式:空气注意事项:火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。

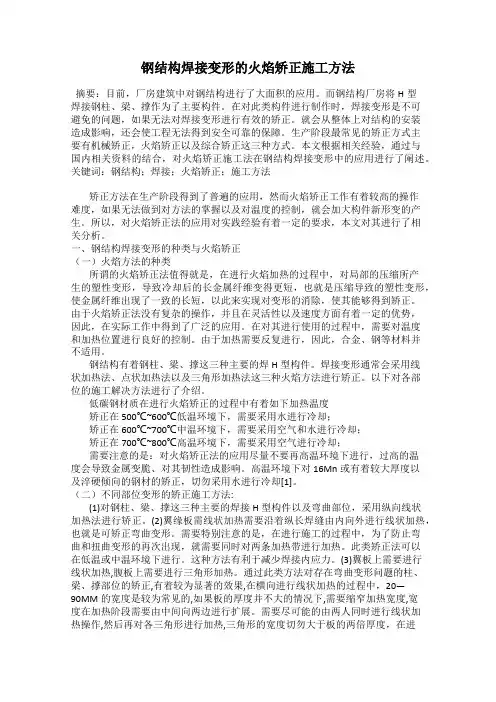

钢结构焊接变形的火焰矫正施工方法摘要：目前，厂房建筑中对钢结构进行了大面积的应用。

而钢结构厂房将H型焊接钢柱、梁、撑作为了主要构件。

在对此类构件进行制作时，焊接变形是不可避免的问题，如果无法对焊接变形进行有效的矫正。

就会从整体上对结构的安装造成影响，还会使工程无法得到安全可靠的保障。

生产阶段最常见的矫正方式主要有机械矫正，火焰矫正以及综合矫正这三种方式。

本文根据相关经验，通过与国内相关资料的结合，对火焰矫正施工法在钢结构焊接变形中的应用进行了阐述。

关键词：钢结构；焊接；火焰矫正；施工方法矫正方法在生产阶段得到了普遍的应用，然而火焰矫正工作有着较高的操作难度，如果无法做到对方法的掌握以及对温度的控制，就会加大构件新形变的产生。

所以，对火焰矫正法的应用对实践经验有着一定的要求，本文对其进行了相关分析。

一、钢结构焊接变形的种类与火焰矫正（一）火焰方法的种类所谓的火焰矫正法值得就是，在进行火焰加热的过程中，对局部的压缩所产生的塑性变形，导致冷却后的长金属纤维变得更短，也就是压缩导致的塑性变形，使金属纤维出现了一致的长短，以此来实现对变形的消除，使其能够得到矫正。

由于火焰矫正法没有复杂的操作，并且在灵活性以及速度方面有着一定的优势，因此，在实际工作中得到了广泛的应用。

在对其进行使用的过程中，需要对温度和加热位置进行良好的控制。

由于加热需要反复进行，因此，合金、钢等材料并不适用。

钢结构有着钢柱、梁、撑这三种主要的焊H型构件。

焊接变形通常会采用线状加热法、点状加热法以及三角形加热法这三种火焰方法进行矫正。

以下对各部位的施工解决方法进行了介绍。

低碳钢材质在进行火焰矫正的过程中有着如下加热温度矫正在500℃~600℃低温环境下，需要采用水进行冷却；矫正在600℃~700℃中温环境下，需要采用空气和水进行冷却；矫正在700℃~800℃高温环境下，需要采用空气进行冷却；需要注意的是：对火焰矫正法的应用尽量不要再高温环境下进行，过高的温度会导致金属变脆、对其韧性造成影响。

钢结构焊接变形的火焰矫正施工方法范文一、引言钢结构在施工过程中，由于焊接产生的高温会引起结构的变形，特别是大型钢结构的焊接变形更为明显。

为了保证钢结构的稳定性和减小焊接变形，常常需要采用火焰矫正的施工方法。

本文将详细介绍钢结构焊接变形的火焰矫正施工方法，以指导工程实践。

二、火焰矫正施工方法钢结构焊接变形的火焰矫正施工方法主要包括火焰热处理和局部加热矫正。

1. 火焰热处理火焰热处理是一种通过钢结构表面加热的方法，来改变焊接区域的组织结构，从而达到减小焊接变形的目的。

具体步骤如下：（1）准备工作：确定焊接变形的部位和范围，并进行标记。

清理焊接区域，确保表面光洁。

（2）施工准备：选择合适的气焰喷枪，调节好气焰的大小和温度。

（3）加热过程：用气焰喷枪在焊接区域进行均匀加热，避免过热或不均匀加热。

根据具体情况可采用局部或全面加热。

（4）冷却过程：在加热达到一定程度后，逐渐停止加热，让焊接区域自然冷却。

2. 局部加热矫正局部加热矫正是通过对焊接变形较大的区域进行局部加热，来减小焊接变形。

具体步骤如下：（1）准备工作：确定焊接变形的部位和范围，并进行标记。

清理焊接区域，确保表面光洁。

（2）施工准备：选择合适的焊割设备，调节好焊割电流和气体流量。

（3）加热过程：用焊割设备对焊接区域进行加热，一般采用割炬的集中热源进行加热。

加热的温度和时间要根据具体情况进行调整。

（4）冷却过程：在加热达到一定程度后，逐渐停止加热，让焊接区域自然冷却。

三、施工注意事项在进行钢结构焊接变形的火焰矫正施工时，需要注意以下事项：1. 安全第一：在进行火焰矫正施工时，必须严格遵守安全操作规程，采取必要的防护措施，防止事故的发生。

2. 环境保护：在进行火焰矫正施工时，要注意环境保护，避免对周围环境造成污染。

3. 控制加热温度：在进行火焰矫正施工时，要控制好加热的温度，避免过热引起其他问题。

4. 施工过程监控：在进行火焰矫正施工时，应定期对焊接区域进行监测和测量，以确保矫正效果。

钢结构焊接变形的火焰矫正施工方法钢结构焊接变形是在焊接过程中由于热量的作用造成的，在焊接过程中，焊接件受热部分会膨胀，而冷却后又会收缩，从而引起焊接变形。

为了使焊接结构达到设计要求，需要对焊接变形进行矫正。

火焰矫正是一种常用的矫正方法，下面将详细介绍钢结构焊接变形的火焰矫正施工方法。

首先，进行焊缝分析。

在进行焊接变形矫正前，需要对焊接变形进行分析，了解焊接变形的类型和程度，从而确定矫正的方案和措施。

一般来说，焊接变形可分为弯曲变形、扭曲变形和拉伸变形。

不同的变形需要采取不同的矫正方法。

其次，确定火焰矫正位置。

在进行火焰矫正前，需要确定焊接变形的局部位置，即变形较为严重的部位。

在确定矫正位置时，应尽量选择焊接变形边缘，以避免矫正后引起新的变形。

然后，进行火焰矫正前的准备工作。

在进行火焰矫正前，需要进行一系列的准备工作。

首先，对焊接变形较大的部位进行清理，确保焊接表面无杂质。

其次，将焊接件固定在矫正工作台上，以保证焊接件在矫正过程中不发生位移。

最后，对焊接件进行加热处理，以提高焊接件的可塑性和变形矫正效果。

接下来，进行火焰矫正。

在进行火焰矫正时，需要使用氧乙炔焊割设备，通过加热焊接件，使其恢复原来的形状。

在进行矫正过程中，应注意控制火焰温度和加热时间，以避免焊接件的过热和烧伤现象。

此外，还要根据焊接变形的类型采取相应的矫正方法。

对于弯曲变形，可以采取对侧矫正法，即对焊接变形后的另一侧进行加热。

对于扭曲变形，可以采取对角矫正法，即对变形较大的两个对角线进行加热。

对于拉伸变形，可以采取法线矫正法，即对变形较大的法线方向进行加热。

最后，进行矫正后的处理。

在完成火焰矫正后，应及时对焊接件进行冷却处理，以稳定焊接件的形状。

同时，还要对焊接件进行检查，确保矫正效果符合设计要求。

如果发现矫正效果不理想，可以对焊接件进行重新矫正，直到达到要求为止。

综上所述，钢结构焊接变形的火焰矫正是一种有效的矫正方法。

通过合理的矫正方案和施工措施，可以有效地消除焊接变形，提高焊接件的质量和稳定性，从而确保钢结构的工程安全。

钢结构焊接变形的火焰矫正施工方法(内蒙古第三电力建设公程有限责任公司，内蒙古包头 014000) 1007—6921(2021)02—0093—01钢结构由于它重量轻、强度高、韧性和塑性好、加工制作方便等诸多优点，已在厂房建筑中得到广泛的应用。

而钢结构厂房的主要构件是H型钢柱、梁、撑。

尽管近年来国产热轧H型钢产量不断增加，但也满足不了设计的特殊需要。

所以，一些H型钢构件还需要焊接。

这些构件在制作过程中都存在焊接变形问题，假如焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。

假如焊接钢结构产生的变形超过同意变形范围，要设法进行矫正，使其到达符合产品质量要求。

实践证明，多数变形的构件是可以矫正的。

矫正的方法都是设法造成新的变形来到达抵消已经发生的变形。

在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。

当钢材型号超过矫正机负荷能力或构件形式不适于接受机械矫正或受施工现场条件所限，需接受火焰矫正。

但火焰矫正是一门较难操作的工作，方法把握、温度操纵不当还会造成构件新的更大变形。

因此，火焰矫刚要有正确的方法和丰富的实践阅历。

1 火焰矫正的原理钢材受热以1.2×10-5(℃)的线膨胀率向各方向伸长。

由于四周物体对受热物体的限制，受热物体受到压缩，当冷却时就会比原来的长度有所削减，故收缩后的长度比未受热前有所缩短。

这种特性就为火焰矫正提供了可能。

用此法矫正，在适当位置对构件进行火焰加热，当构件冷却时即产生很大的冷缩应力，到达矫正变形的目的。

2 火焰矫正的工艺规程①做好矫前预备，检查氧、乙炔、工具、设备状况，选择合适的焊炬、焊嘴；②了解矫正件的材质，及其塑性、结构特性、刚性，技术条件及装配关系等，找出变形缘由；③用目测或直尺、粉线等测量变形尺寸，确定变形大小，并分析变形的类别；④确定加热位置和加热顺序，考虑是否需加外力。

一般先矫正刚性大的方向和变形大的部位；⑤确定加热范围、加热温度和深度。

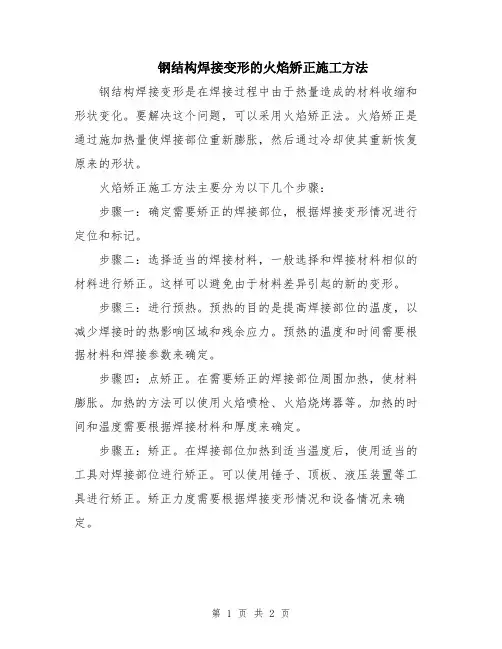

钢结构焊接变形的火焰矫正施工方法钢结构焊接变形是在焊接过程中由于热量造成的材料收缩和形状变化。

要解决这个问题，可以采用火焰矫正法。

火焰矫正是通过施加热量使焊接部位重新膨胀，然后通过冷却使其重新恢复原来的形状。

火焰矫正施工方法主要分为以下几个步骤：步骤一：确定需要矫正的焊接部位，根据焊接变形情况进行定位和标记。

步骤二：选择适当的焊接材料，一般选择和焊接材料相似的材料进行矫正。

这样可以避免由于材料差异引起的新的变形。

步骤三：进行预热。

预热的目的是提高焊接部位的温度，以减少焊接时的热影响区域和残余应力。

预热的温度和时间需要根据材料和焊接参数来确定。

步骤四：点矫正。

在需要矫正的焊接部位周围加热，使材料膨胀。

加热的方法可以使用火焰喷枪、火焰烧烤器等。

加热的时间和温度需要根据焊接材料和厚度来确定。

步骤五：矫正。

在焊接部位加热到适当温度后，使用适当的工具对焊接部位进行矫正。

可以使用锤子、顶板、液压装置等工具进行矫正。

矫正力度需要根据焊接变形情况和设备情况来确定。

步骤六：冷却。

在矫正完成后，需要将焊接部位迅速冷却。

可以使用空气冷却、水冷却等方法。

冷却的速度和方式需要根据材料和焊接参数来确定。

步骤七：检查。

矫正完成后，需要对焊接部位进行检查。

检查的重点是焊缝和周围的变形情况。

如果存在问题，可以进行修复或者重新矫正。

火焰矫正施工方法需要考虑以下几个因素：首先，需要根据焊接变形情况来选择合适的施工方法。

不同的焊接变形需要采用不同的矫正方法。

其次，要注意控制施工过程中的热量。

过高的温度和时间会引起新的变形或者材料的烧灼。

因此，在施工过程中需要控制好加热的温度和时间。

最后，要进行严格的检查和测试。

检查焊接部位的质量和矫正效果，确保焊接后的结构安全可靠。

总的来说，火焰矫正是一种有效的钢结构焊接变形修复方法。

通过合理施工和控制热量，可以有效地解决焊接变形问题，保证焊接结构的质量和安全。

8毫米不锈钢板变形火焰校正1、8毫米不锈钢板变形与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。

焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；（2）点状加热法；（3）三角形加热法。

下面介绍解决不同部位的施工方法。

注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。

16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。

1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。

在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。

线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。

这两点是火焰矫正一般原则。

1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。

为避免产生弯曲和扭曲变形，两条加热带要同步进行。

可采取低温矫正或中温矫正法。

这种方法有利于减少焊接内应力，但这种方法在纵向收缩的同时有较大的横向收缩，较难掌握。

二、翼缘板上作线状加热，在腹板上作三角形加热。

用这种方法矫正柱、梁、撑的弯曲变形，效果显著，横向线状加热宽度一般取20-90mm，板厚小时，加热宽度要窄一些，加热过程应由宽度中间向两边扩展。

线状加热最好由两人同时操作进行，再分别加热三角形三角形的宽度不应超过板厚的2倍，三角形的底与对应的翼板上线状加热宽度相等。

加热三角形从顶部开始，然后从中心向两侧扩展，一层层加热直到三角形的底为止。

加热腹板时温度不能太高，否则造成凹陷变形，很难修复。

注：以上三角形加热方法同样适用于构件的旁弯矫正。

加热时应采用中温矫正，浇水要少。

1.3柱、梁、撑腹板的波浪变形矫正波浪变形首先要找出凸起的波峰，用圆点加热法配合手锤矫正。

加热圆点的直径一般为50～90mm，当钢板厚度或波浪形面积较大时直径也应放大，可按d＝（4＋10）mm（d为加热点直径；δ为板厚）计算得出值加热。

浅谈钢结构焊接变形的火焰矫正法摘要:在实际生产中，当钢结构的焊接残余变形超过要求时,就必须进行矫正。

钢结构焊接变形主要有纵向收缩变形、横向收缩变形、弯曲变形、角变形、波浪边形等。

火焰矫正在钢结构生产中的应用非常广泛，它是利用金属热胀冷缩的物理特性，使用火焰局部加热金属件表面，金属热膨胀部分受周围冷金属的制约，不能自由变形，而产生压缩塑性变形，冷却后压缩塑性变形残留下来，引起局部收缩且在被加热处产生聚结力，使金属构件变形获得矫正。

火焰矫正加热具有局部集中性、热过程的瞬时性、热源的运动性等特点。

火焰矫正在型钢等各种材料变形的矫正中有着非常广泛的应用。

文章对火焰加热的基本参数进行了分析。

火焰矫正的加热方式有直线加热、环形加热、曲线加热等。

对钢结构焊接变形的火焰矫正法作了详细介绍。

在保证钢结构的承载能力的的条件下,设计时应该尽量采用较小的焊缝尺寸;在焊接结构中应该力求焊缝数量少,避免不必要的焊缝;安排焊缝尽可能对称与截面中性轴,或者使焊缝接近中性轴。

关键词: 焊接变形，火焰矫正，加热温度，冷却方式施工方法Abstract: in the actual production, when the steel structure of the welding residual deformation more than the requirement, it is necessary to correct. Steel structure welding deformation main have longitudinal contraction deformation, lateral contraction deformation, the bending deformation, Angle deformation, wavy edge form. The flame correction in steel structure is widely applied in production, it is to use metal heat bilges cold shrink physical properties, use local heating metal surface flame, the metal thermal expansion by the surrounding the cold metal of the constraints, not free deformation, and produce compressive deformation, after cooling compressive deformation, left over, cause local shrinkage and in the heated place produce coalescence force, the metal components deformation for correction. The flame correction with local concentration, heat heating process for the almost, the movement of the heat source, etc. The flame correction in steel various materials of deformation correction has a very wide range of applications. The article to the flame heating of the basic parameters were analyzed. The flame of the way to have a linear correction heating heating, annular heating, curve heating, etc. For steel structure welding deformation flame rectification method in detail. In order to ensure the bearing capacity of the steel structure of the conditions, design, you should try to introduce lesser weld dimension; In the welding structure should try to be less weld number, and avoid unnecessary weld; As far as possible and section are symmetrical arrangement weld neutral axis, or make weld close to neutral axis.Keywords: welding deformation, flame correction, the heating temperature, cooling method and the construction methods引言钢结构在现代工业如冶金、路桥、造船、建筑工程、机械工程中应用越来越广泛。

钢结构焊接变形的火焰矫正施工方法前言钢结构在装配和施工过程中，经常会遇到因为焊接产生的变形问题，对结构力学性能、安装和配合等方面均会产生不良的影响。

因此，控制钢结构变形，是一个重要而又实践性非常强的工程问题。

本文将介绍一种广泛使用的火焰矫正施工方法。

火焰矫正火焰矫正原理火焰矫正是利用大热源加热变形部位造成局部加热膨胀，达到局部塑性变形，进而实现变形的消除和修正。

使用此方法可以消除钢结构装配过程中因为误差产生的变形问题。

火焰矫正适用条件火焰矫正的适用条件如下：•矫正的部位应该拥有较大的曲率半径；•矫正变形应该处于中小范围内，并且是轻微的；•矫正部位的强度应该不能太低，一般应该在600MPa以上。

火焰矫正设备火焰矫正设备要求具备以下条件：•矫正器件的配备应该具有一个加热炉和一个倾斜台；•矫正部位的热源应该易于控制，并且应该包含一个自动控制系统。

火焰矫正操作步骤火焰矫正的具体步骤如下：1.确定塑性变形部位和方向；2.预热表面，必要时选择多点点火，普遍压圈进行矫正；3.真正的矫正工作开始时，应该旋转工作台，保证热源不断地持续涉及到矫正表面；4.监视热源的位置，以便准确控制变形；5.当矫正到位时，通过闭环反馈控制以红光冷却区域使温度均匀，消除应力。

火焰矫正的优点使用火焰矫正施工方法具有以下优点：1.施工工艺简单、实用；2.对变形的矫正效果明显；3.钢结构成型后，能够达到整体性的调整和优化，提高钢结构的整体质量。

火焰矫正的注意事项火焰矫正要注意以下事项：1.矫正前要检查矫正器的功能是否正常；2.使用火焰矫正的现场环境应该达到一定的安全标准；3.矫正时要避免对钢结构的其他部位产生不利影响。

结论火焰矫正是钢结构在安装过程中常用的矫正方法，其对钢结构的整体质量有重要的影响。

在使用火焰矫正的过程中，要遵循安全技术规范和操作规程。

通过矫正确保钢结构的安装准确性和安全性，能够提高钢结构的质量和稳定性。

钢结构焊接变形的火焰矫正施工办法摘要：我国现在的厂房建筑物大多都是钢结构的，钢结构的厂房由于施工的周期短、价钱比较合适、可拆卸等优点就得到了广泛的应用。

钢结构主要是通过焊接的方法来进行施工，这时就需要注意对钢结构的焊接变形来进行矫正，本文主要是介绍了钢结构的焊接变形的矫正方法，主要是介绍了火焰的矫正方法，这种矫正方法应用比较广泛，矫正的效果比较好，进行了深入的探究和了解。

关键词：钢结构；焊接变形；火焰矫正；施工办法前言钢结构在我国的厂房建筑物中应用十分广泛，钢结构的厂房施工周期短，钢结构是通过焊接的方式来进行施工，这时就会由于焊接而产生结构的变形，这种变形一旦超出了技术规范的允许变形就会影响钢结构的强度和使用效果，就需要通过适当的矫正方法来进行适当的矫正，本文主要研究火焰矫正的施工方法，此矫正方法的应用比较广泛，矫正的效果比较好，就需要进行了深入的探究和了解，这种矫正方法是一种比较难操作的矫正的方法，如果没有达到火焰的温度和技术的要求就不会达到矫正变形的目的，这就需要对具体的技术施工方法来进行探究，探究施工的要点。

一、钢结构焊接变形的分类钢结构的焊接变形主要是进行构件的焊接时发生的变形，它的主要的构件包括H型的钢柱、撑和梁。

按照钢结构的不同部位的焊接变形来采取不同的火焰矫正方法，主要包括线状的加热法、点状的加热方法和三角形的加热方法这三种矫正的方法。

焊接变形主要包括下面几种变形方式。

钢结构的翼缘板会因为焊接而发生角变形，柱梁和撑也会由于焊接焊接而发生上拱和下边拱的弯曲变形，还有柱梁和撑的弯曲变形，这些变形都是由于焊接时的手法和操作而引起的变形形式，这些变形可以采用火焰矫正的方法来进行适当的矫正。

二、火焰矫正的方法火焰矫正方式可以通过火焰的温度分为低温的矫正方式、中温的矫正方法和高温的矫正这三种。

具体的矫正包括下列几种矫正方法。

1.翼缘板的矫正对于钢结构构件的角变形可以通过线状加热的方法来进行矫正，具体的操作方法就是在钢结构构件的翼缘板上面进行线状的加热，加热的方向应该是纵向的，加热时的温度应该控制在650度的温度以下，还应该注意线状加热的范围不可以过大，应该严格的控制在两个焊接的脚点的范围之内，焊接的范围过大可能会导致钢铁的构件发生二次变形，这就使得对于构件进行冷却时不可以用水，可以采用空气来进行构件的冷却。

钢构件焊接变形与火焰矫正钢结构焊接产生的变形是在钢结构制作的常见问题，有些是无法避免的。

钢结构连接普遍采用焊接，且对于一些重要焊缝一般都采用全熔透焊接。

金属焊接时在局部加热、熔化过程中，加热区的金属与周边的母材温度相差很大，产生焊接过程中的瞬时应力。

冷却至原始温度后，焊缝及近缝区域就产生了焊接残余应力，在焊接应力的作用下焊接件结构发生多种形式的变形。

如果焊接后变形不予以矫正，则不仅影响钢结构的制作质量，外形尺寸、美观，影响结构在整体安装的尺寸偏差，更影响钢结构的工程安全可靠性。

一、焊接变形的矫正方法为了达到设计、规范要求，发生了焊接变形的焊接结构构件必须矫正，从另外一个角度来解释，这种矫正实质上都是设法造成新的变形来补偿或抵消已发生的变形。

在施工生产中，最常用的焊后残余变形的矫正方法可以分为机械矫正、火焰矫正和综合矫正。

1、机械矫正法：机械矫正一般用千斤顶、螺旋加力器、辊压矫正机或在大型压力机上完成。

2、火焰矫正法：即利用不均匀的加热使结构获得反向的变形来补偿或抵消原来的焊接变形。

火焰矫正是一门专业技术，对火焰掌握的方法和温度控制的不合理，相反的还会造成构件的更大变形。

因此对火焰矫正一定要有丰富的实践经验，下面对钢结构焊接的种类、矫正的方法作一个粗略的分析。

加热矫正法的加热方法可分为点状加热、线状加热、三角形加热。

以下为火焰加热矫正时的加热温度（材质为低碳钢Q235级），加热温度又分为低温矫正、中温矫正、高温矫正的三种矫正温度。

在矫正的过程中，一般以目测的方式来判断构件的变形程度、大小、方向，来选择何种的温度矫正方法。

矫正方法加热温度钢材颜色冷却方式低温矫正500～600度目测钢材表面加热的颜色为深褐红色用水冷却中温矫正600～700度目测钢材表面加热的颜色为暗樱红色自然冷却和水高温矫正700～800度目测钢材表面加热的颜色为淡樱红色自然冷却注意：火焰矫正时加热的温度不宜超高（900度为上限值，钢材表面的颜色为亮樱红色），超出限值会引起金属内结构晶粒粗大材质变脆，影响材质的冲击韧性。

钢结构焊接变形的火焰矫正施工方法钢结构的焊接变形是在焊接过程中由于热影响造成的，主要表现为变形、残余应力等。

为了保证焊接后的结构几何稳定性和结构性能，需要对焊接变形进行矫正。

火焰矫正是一种常用的焊接变形矫正方法，本文就钢结构焊接变形的火焰矫正施工方法进行详细介绍。

一、火焰矫正原理火焰矫正是通过局部加热和冷却来改变焊接结构的温度场分布，从而消除或减小焊接变形。

焊接变形是由于焊接热输入引起的短期温度差异导致的，通过控制和利用火焰矫正，可以使焊缝附近的临时热作用区域发生冷却收缩，从而矫正焊接变形。

二、火焰矫正施工步骤1. 研究分析焊接变形特点首先需要通过对焊接变形的特点进行研究和分析，确定焊接变形的类型、程度和主要分布区域，从而制定合理的矫正方案。

2. 建立火焰矫正于焊接变形的关系根据焊接变形的特点，研究并建立火焰矫正与焊接变形的相关关系，确定火焰矫正的焊接工艺参数，如加热时间、加热速度、加热位置等。

3. 确定火焰矫正的矫正方向和力量大小在进行火焰矫正之前，需要明确矫正的方向和力量大小，根据焊接变形的分布情况和要求，合理调整焊接工艺参数，确保焊接变形得到有效的矫正。

4. 进行焊接变形矫正根据确定的焊接工艺参数和矫正方向，进行焊接变形的热处理。

通常情况下，焊接变形矫正时需要先加热焊缝附近的区域，然后迅速利用钢结构的导热性和冷却速度使加热区域迅速冷却，从而实现焊接变形的矫正。

5. 检测和评估矫正结果完成焊接变形矫正后，需要对矫正结果进行检测和评估，确定矫正效果是否符合要求。

可以通过测量焊接变形的尺寸和形状，进行形变测试和应力测试等方法来评估矫正结果。

三、火焰矫正的注意事项1. 控制焊接变形的程度在进行焊接变形矫正时，需要严格控制焊接变形的程度。

过度的热处理可能会导致焊接区域的组织性能发生变化，甚至引起裂纹等问题。

因此，在进行火焰矫正之前，需要仔细研究和分析焊接变形的特点，并确保焊接变形的矫正在可接受的范围内。
