集成电路IC脚位顺序排列

常用电子器件管脚排列图附录1 逻辑符号对照示例附录表1.1 逻辑非、逻辑极性符号对照示例（以反相器为例）附录表1.2 几种常用逻辑门的逻辑符号比较示例附录表1.3 逻辑符号、框图、管脚排列比较示列（以74HC390为例）附录2 集成电路1. 集成电路命名方法集成电路命名方法见附录表2.1附录表2.1 国产半导体集成电路型号命名法（GB3430-82）2．集成电路介绍集成电路IC 是封在单个封装件中的一组互连电路。

装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起，称为混合集成电路。

把全部元件和电路成型在单片晶体硅材料上称单片集成电路。

单片集成电路现在已成为最普及的集成电路形式，它可以封装成各种类型的固态器件，也可以封装成特殊的集成电路。

通用集成电路分为模拟(线性)和数字两大类。

模拟电路根据输入的各种电平，在输出端产生各种相应的电平；而数字电路是开关器件，以规定的电平响应导通和截止。

有时候集成电路标有LM (线性类型) 或DM(数字类型)符号。

集成电路都有二或三个电源接线端：用CC V 、DD V 、SS V 、V +、V -或GND 来表示。

这是一般应用所需要的。

双列直插式是集成电路最通用的封装形式。

其引脚标记有半圆形豁口、标志线、标志圆点 等，一般由半圆形豁口就可以确定各引脚的位置。

双列直插式的引脚排列图如附录图2.1所示。

3．使用TFL 集成电路与CMOS 集成电路的注意事项(1) 使用TYL 集成电路注意事项① TYL 集成电路的电源电压不能高于V 5.5+。

使用时，不能将电源与地颠倒错接，否则将会因为过大电流而造成器件损坏。

附录图 2.1双列直插式集成电路的引脚排列②电路的各输入端不能直接与高于V 5.5+和低于V 5.0-的低内阻电源连接，因为低内阻电源能提供较大的电流，导致器件过热而烧坏。

③除三态和集电极开路的电路外，输出端不允许并联使用。

如果将集电极开路的门电路输出端并联使用而使电路具有线与功能时，应在其输出端加一个预先计算好的上拉负载电阻到CC V 端。

IC各脚功能【1】运放4558D（8脚）1:AMP OUT1 放大信号输出(1)2:IN1- 反相信号输入(1)3:IN1+ 同相信号输入(1)4:GND 接地5:IN2+ 同相信号输入(2)6:IN2- 反相信号输入(2)7:AMP OUT2 放大信号输出(2)8:Vcc 电源【2】功放TDA2822（8脚）1脚3脚左右输出5脚8脚左右反馈2脚4脚正负电源6脚7脚左右输入【3】音频处理SC7313与TM2313,用于车载影音系统（28脚）3路输入4声道输出【4】汽车专用4声道*40W集成运放驱动的OCL功放TDA7388与TDA7386（25脚）注：可用 7381 7382，TB2929HQ……7388和7850等多款IC，（此系列IC仅在于最后一个数字不同，功率不一样，而线路通用）11,12,14,15脚是输入端3，5脚后左7.9脚前左17.19脚前右21.23脚后右22脚：静音（此脚断会通电杂）【5】GPS模块各脚分布（32脚）注：天线处电压：3到3.3V1脚：右声道R2脚：左声道L3脚：地4脚：VB（蓝）5脚：VG（绿）6脚：VR（红）7脚：HS（开路白屏）8至11脚：空12：地13：DET（音频检测）14：空15：RST（复位）16：TXD（触摸）17至20：空21：D122：D223：CLK24：3V325：DEL26：CMD27：D328：D2【21到28是卡座】29至30：地31：ACC记忆32：电源B正（12V）【6】TM2313音频处理【7】BD3702音频处理【8】收音模块4730（24脚）1脚：dout（空，英文nc表示空）2脚： dfs（空）3脚：GPO3/DCLK（晶振脚）4脚：GPO2/INT（地）5脚：GPO1（电源串联1k接过来的电压）6脚至7脚：空8脚： FM天线9脚：RF天线（GND）10脚至11脚：空12脚 :AM天线13脚至14脚：GND15脚：RST（复位脚）16脚：SEN（通常接地）17脚：SCLK18脚：SDIO（DATA）19脚：RCLK（晶振脚）20脚至21脚：电源脚（VCC3.3V）22脚：GND23脚：音频（R）《通常用AR表示，全英文AUDIO即是AR》24脚：音频（L）《通常用AL表示，全英文AUDIO即是AL》【9】视频fms6502【10】SD卡（共9脚）（全名：SecureDigitalCard简称大卡）—安全数码卡1脚：CD DAT3 I/O/PP 卡监测数据位32脚：CMD PP 命令/回复3脚：Vss S 地4脚：Vcc S 供电电压【额定2.7至3.6V，一般机做定在3.3V】5脚：CLK I 时钟6脚：Css2 S 地7脚：DAT0 I/O/PP 数据位08脚：DAT1 I/O/PP 数据位19脚：DAT2 I/O/PP 数据位2注：TF卡（共8脚）（全名：TransFLash简称小卡，引脚定义同SD 卡:只少一根地线,其它相同备注：TF卡可经SD卡套转换器后，当SD卡使用。

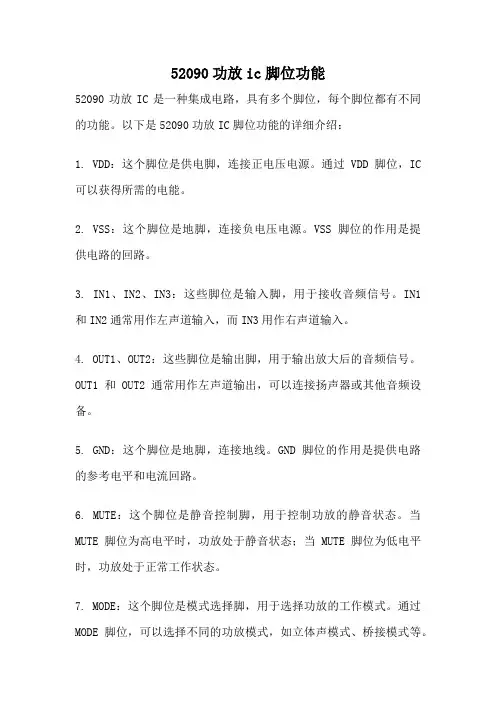

52090功放ic脚位功能52090功放IC是一种集成电路，具有多个脚位，每个脚位都有不同的功能。

以下是52090功放IC脚位功能的详细介绍：1. VDD：这个脚位是供电脚，连接正电压电源。

通过VDD脚位，IC 可以获得所需的电能。

2. VSS：这个脚位是地脚，连接负电压电源。

VSS脚位的作用是提供电路的回路。

3. IN1、IN2、IN3：这些脚位是输入脚，用于接收音频信号。

IN1和IN2通常用作左声道输入，而IN3用作右声道输入。

4. OUT1、OUT2：这些脚位是输出脚，用于输出放大后的音频信号。

OUT1和OUT2通常用作左声道输出，可以连接扬声器或其他音频设备。

5. GND：这个脚位是地脚，连接地线。

GND脚位的作用是提供电路的参考电平和电流回路。

6. MUTE：这个脚位是静音控制脚，用于控制功放的静音状态。

当MUTE脚位为高电平时，功放处于静音状态；当MUTE脚位为低电平时，功放处于正常工作状态。

7. MODE：这个脚位是模式选择脚，用于选择功放的工作模式。

通过MODE脚位，可以选择不同的功放模式，如立体声模式、桥接模式等。

8. STBY：这个脚位是待机控制脚，用于控制功放的待机状态。

当STBY脚位为高电平时，功放处于待机状态；当STBY脚位为低电平时，功放处于正常工作状态。

9. PGND：这个脚位是功率地脚，连接扬声器的负极。

PGND脚位的作用是提供功率输出的回路。

10. PG：这个脚位是功率监测脚，用于监测功率输出的情况。

通过PG脚位，可以实时监测功放的输出功率。

11. VREF：这个脚位是参考电压脚，用于提供参考电压给功放芯片的其他部分。

VREF脚位的电压稳定性对功放的性能有一定影响。

12. BST：这个脚位是开关电源脚，用于提供功放芯片的开关电源。

BST脚位的电压稳定性对功放的性能有一定影响。

13. SD：这个脚位是数字输入脚，用于接收数字信号。

通过SD脚位，可以实现数字音频输入。

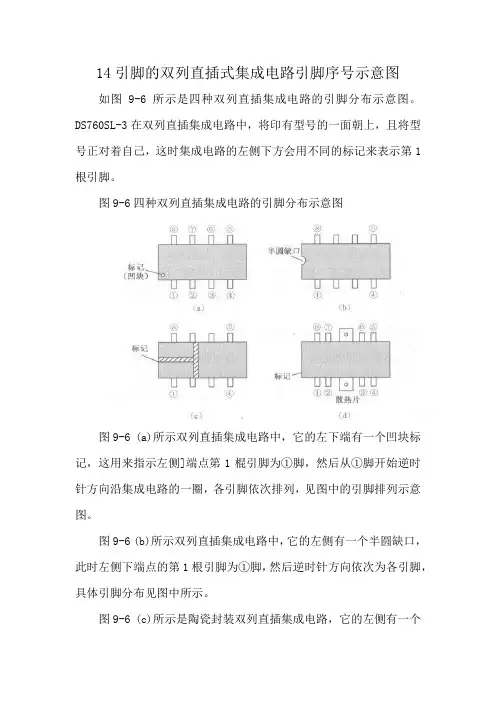

14引脚的双列直插式集成电路引脚序号示意图
如图9-6所示是四种双列直插集成电路的引脚分布示意图。

DS760SL-3在双列直插集成电路中，将印有型号的一面朝上，且将型号正对着自己，这时集成电路的左侧下方会用不同的标记来表示第1根引脚。

图9-6四种双列直插集成电路的引脚分布示意图
图9-6 (a)所示双列直插集成电路中，它的左下端有一个凹块标记，这用来指示左侧]端点第1棍引脚为①脚，然后从①脚开始逆时针方向沿集成电路的一圈，各引脚依次排列，见图中的引脚排列示意图。

图9-6 (b)所示双列直插集成电路中，它的左侧有一个半圆缺口，此时左侧下端点的第1根引脚为①脚，然后逆时针方向依次为各引脚，具体引脚分布见图中所示。

图9-6 (c)所示是陶瓷封装双列直插集成电路，它的左侧有一个
标记，此时左下方第1根引脚为①脚，然后逆时针方向依次为各引脚，见图中引脚步分布所示。

注意，如果将这一集成电路标记的放到右边时，引脚识别方向就错了。

图9-6 (d)所示双列直插集成电路中，它的引脚被散热片隔开，在集成电路的左侧下端有一个黑点标记，此时左下方第1根引脚为①脚，也是逆时针方向依次为各引脚（散热片不算），见图中所示。

常用IC脚位图与说明

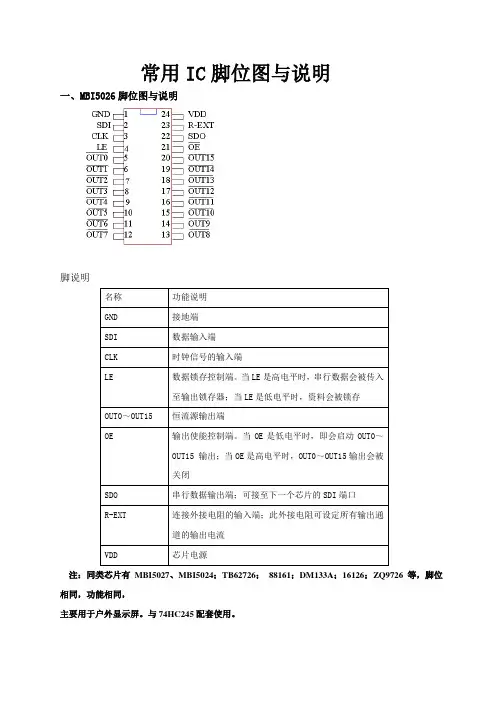

一、MBI5026脚位图与说明
脚说明
注：同类芯片有MBI5027、MBI5024；TB62726；88161；DM133A；16126；ZQ9726等，脚位相同，功能相同，
主要用于户外显示屏。

与74HC245配套使用。

二、74HC595脚位图与说明
注：主要用途是控制列信号。

多于户内点阵单元板，与4953、74HC138，74HC245配套使用。

三、74HC138脚位图说明：
1、A0～A2为地址线输入脚（来源74HC245）。

2、E1～E3为根据电路设计需要决定本身无实际意义。

3、GND 与VCC 为电源脚。

4、Y0～Y8为行信号控制输出到IC4953。

注：同类芯片有74HC139，功能同等，用于行信号控制，多用于户内点阵单元板。

与4953，74HC595，
74HC245配套使用。

四、74HC245脚位图：
说明：1、DIR （VDD）、GND、VCC为直流电源脚（注意区分
正负极）。

2、OE为接地端。

3、A0～A7为信号输入脚.
4、B0～B7为信号输出脚（A0输入对应B0输出，依此类推）。

注：同类IC有74HC244，但脚位不同。

功能同等，
都是用于信号放大。

任何产品都必须使用。

五、4953脚位图
说明：1、S1～S2为行信号输入（来源74HC138）。

2、G1～G2为接电源脚。

3、D1、D2为输出脚。

注：同类产品有4801、4803等。

用于对行信号控制。

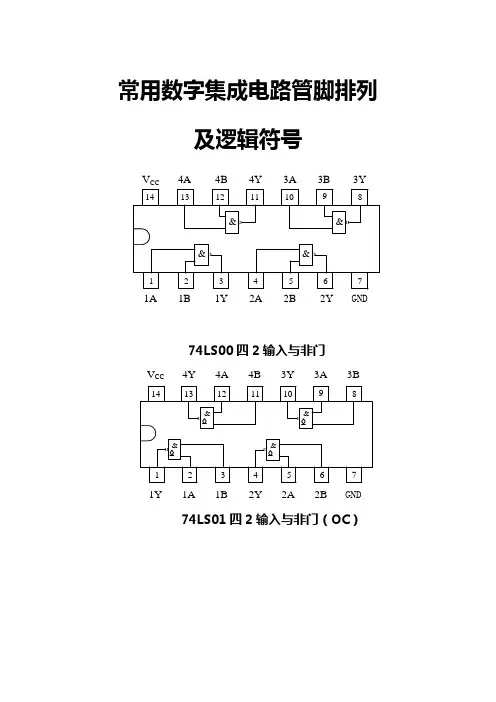

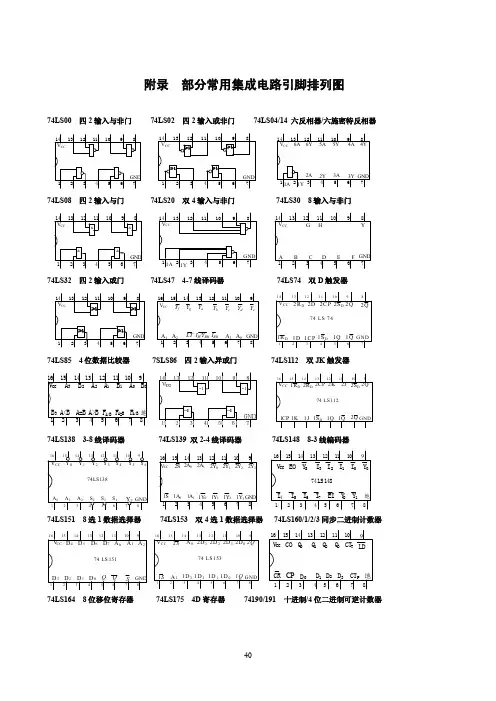

常用数字集成电路管脚排列及逻辑符号V 4A 4B 4Y 3A 3B3Y1A 1B 1Y 2A 2B 2Y GND74LS00四2输入与非门1A 1B 1Y 2A 2B 2Y 4A4B4Y3A3B3YGNDV CC74LS01四2输入与非门（OC ）4A4B4Y3A3B3YV CC74LS02四2输入或非门89101112121331445674YGND4A5Y6A6Y5AV CC1A 1Y 2A 2Y 3A 3Y 。

1。

1。

1。

1。

1。

174LS04 六反相器8910111212133144567GND&&&&1A 1B 1Y 2A 2B 2Y 4A4B4Y3A3B3YV CC74LS08四2输入与门89101112121331445671C 1Y3C3B3A3Y1A1B 2A2B2C 2Y GNDVcc 。

&&&。

74LS10 三3输入与非门8910111111223344567Vcc 2D 2C 2B 2A2Y1A 1B 1C 1D 1YGND 。

&。

&74LS20双4输入与非门1A 1B 2Y 2A 2B 3Y3A3B4Y4A4BGNDV CC89101111112233445671Y ≥1≥1≥1≥174LS32四2输入或门8910111212133144567≥1。

A C D E F N GNDNNBHGYV CC74LS54 4路2-2-2-2输入与非门D R S D Q2D R 1 1D 1CP 1 1Q 1 S D QGND D QCP 8910111111223344567QOOD QCP Q OOD R D S D D R S Vcc 2 2D 2CP 2 2Q74LS74双上升沿D 型触发器GND1Y 2B 2Y74LS86 四2输入异或门91011111122334456781156VccD2R D22K21J22Q1R CPCP1K 1JS D11Q 1Q 2QGNDK J CPDD QQ K J CPQQR S S D R D S D。

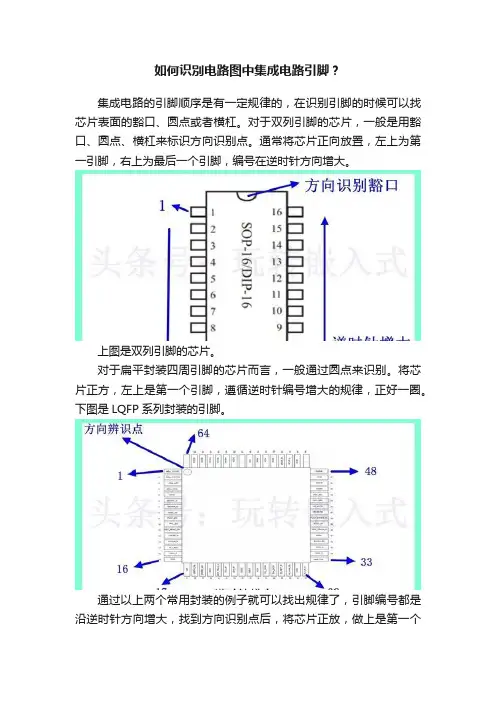

如何识別电路图中集成电路引脚？集成电路的引脚顺序是有一定规律的，在识别引脚的时候可以找芯片表面的豁口、圆点或者横杠。

对于双列引脚的芯片，一般是用豁口、圆点、横杠来标识方向识别点。

通常将芯片正向放置，左上为第一引脚，右上为最后一个引脚，编号在逆时针方向增大。

上图是双列引脚的芯片。

对于扁平封装四周引脚的芯片而言，一般通过圆点来识别。

将芯片正方，左上是第一个引脚，遵循逆时针编号增大的规律，正好一圈。

下图是LQFP系列封装的引脚。

通过以上两个常用封装的例子就可以找出规律了，引脚编号都是沿逆时针方向增大，找到方向识别点后，将芯片正放，做上是第一个引脚，逆时针增大，正好转一圈，上边左侧是最后一个引脚。

上图是SOP系列、LQFP系列、QFN系列的封装，都遵循这个规律。

拿到一颗芯片之后，要根据型号区下载数据手册，数据手册上有详细的引脚排列图和引脚定义列表。

电路图中一般都标有IC（集成电路）的引脚功能及编号，只要具备一定的电子技术基础知识一般都可以看懂。

若实在看不懂，可以查找该IC的应用资料，资料中会有每个引脚功能的介绍及使用方法。

下面我们介绍一下初学者经常接触到的双列直插及单列直插封装的IC的引脚识别方法。

▲ DIP和SOP封装的IC的引脚排列。

对于各种DIP和SOP封装的IC，它们的①脚处一般都有一个色点或凹坑。

如上图中的SOP-8封装的LM393，靠近圆形凹坑处的引脚为①脚，其余引脚排列如图所示。

也有一些双列封装的IC没有色点或凹坑，只有一个半圆形的缺口，此时面对型号，缺口下面的第一个引脚为①脚，如上图中的NE5532的引脚排列就是这样。

▲ 单列直插封装的IC的引脚排列。

很多稳压IC或音频功放IC大都采用单列直插封装，识别这类IC 的引脚，一般面对型号，左边第一个引脚为①脚，如上图中的音频功放TDA2030A及常用的稳压IC LM2596皆为这种排列。

这里需要说一下的是单列直插封装的音频功放IC，它们有的引脚是反向排列的，像音频功放HA1392，其引脚排列与上述的TDA2030A一样，但HA1392R的引脚排列则是右边的第一个引脚为①脚。

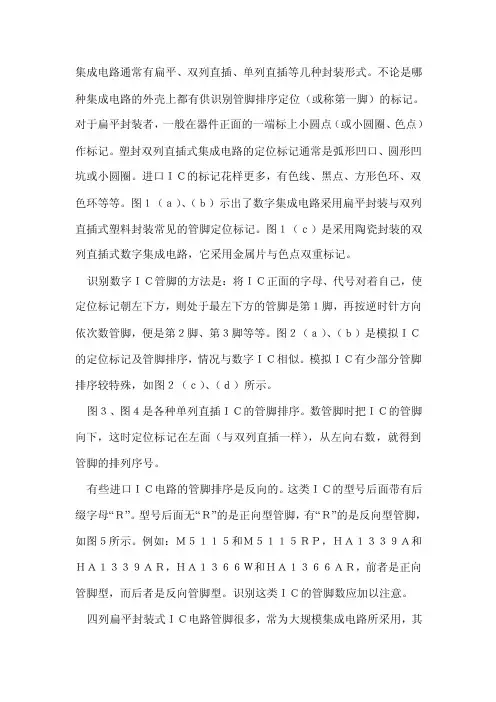

集成电路通常有扁平、双列直插、单列直插等几种封装形式。

不论是哪种集成电路的外壳上都有供识别管脚排序定位（或称第一脚）的标记。

对于扁平封装者，一般在器件正面的一端标上小圆点（或小圆圈、色点）作标记。

塑封双列直插式集成电路的定位标记通常是弧形凹口、圆形凹坑或小圆圈。

进口ＩＣ的标记花样更多，有色线、黑点、方形色环、双色环等等。

图１（ａ）、（ｂ）示出了数字集成电路采用扁平封装与双列直插式塑料封装常见的管脚定位标记。

图１（ｃ）是采用陶瓷封装的双列直插式数字集成电路，它采用金属片与色点双重标记。

识别数字ＩＣ管脚的方法是：将ＩＣ正面的字母、代号对着自己，使定位标记朝左下方，则处于最左下方的管脚是第１脚，再按逆时针方向依次数管脚，便是第２脚、第３脚等等。

图２（ａ）、（ｂ）是模拟ＩＣ的定位标记及管脚排序，情况与数字ＩＣ相似。

模拟ＩＣ有少部分管脚排序较特殊，如图２（ｃ）、（ｄ）所示。

图３、图４是各种单列直插ＩＣ的管脚排序。

数管脚时把ＩＣ的管脚向下，这时定位标记在左面（与双列直插一样），从左向右数，就得到管脚的排列序号。

有些进口ＩＣ电路的管脚排序是反向的。

这类ＩＣ的型号后面带有后缀字母“Ｒ”。

型号后面无“Ｒ”的是正向型管脚，有“Ｒ”的是反向型管脚，如图５所示。

例如：Ｍ５１１５和Ｍ５１１５ＲＰ，ＨＡ１３３９Ａ和ＨＡ１３３９ＡＲ，ＨＡ１３６６Ｗ和ＨＡ１３６６ＡＲ，前者是正向管脚型，而后者是反向管脚型。

识别这类ＩＣ的管脚数应加以注意。

四列扁平封装式ＩＣ电路管脚很多，常为大规模集成电路所采用，其引脚的标记与排序如图６所示。

电力安全月工作总结[电力安全月工作总结]电力安全月工作总结2011年3月1日至3月31日为我公司的安全生产月，**变电站围绕;夯实基储提高素质、树立标杆、争创一流;的主题，开展了丰富多彩、形式多样的具体行动：通过看板形式宣传安全第一、预防为主的方针；通过48+4的学习机会，进行安全生产大讨论；通过安全活动进行查找本站的隐患的活动，电力安全月工作总结。

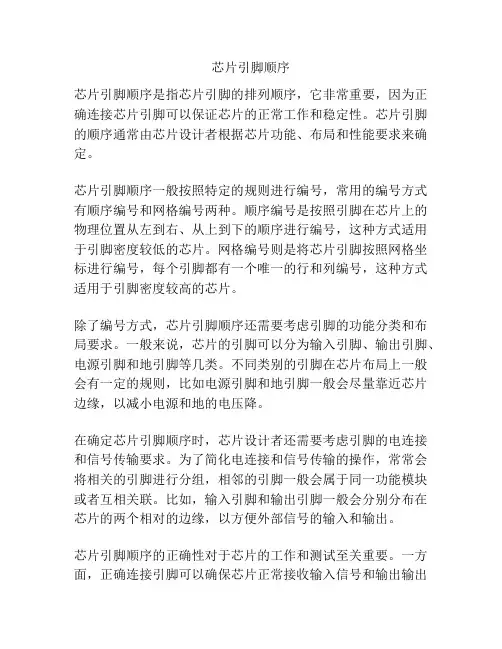

芯片引脚顺序芯片引脚顺序是指芯片引脚的排列顺序，它非常重要，因为正确连接芯片引脚可以保证芯片的正常工作和稳定性。
