16.4安装直流电动机模型（考点解读）（解析版）1、安装直流电动机模型知识点的认识：（1）直流电机的结构应由定子、转子和换向器组成；（2）直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成；定子（即主磁极）被固定在风扇支架上，是电机的非旋转部分；（3）运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成；转子中有两组以上的线圈，由漆包线绕制而成，称之为绕组，当绕组中有电流通过时产生磁场，该磁场与定子的磁场产生力的作用，由于定子是固定不动的，因此转子在力的作用下转动。

（4）换向器是直流电动机的一种特殊装置，由许多换向片组成，每两个相邻的换向片中间是绝缘片，在换向器的表面用弹簧压着固定的电刷，使转动的电枢绕组得以同外电路连接；当转子转过一定角度后，换向器将供电电压接入另一对绕组，并在该绕组中继续产生磁场，可见，由于换向器的存在，使电枢线圈中受到的电磁转矩保持不变，在这个电磁转矩作用下使电枢得以旋转。

2、解题方法点拨：（1）电动机是我们生活中常见的一种电气化设备，电动机将电能转化为机械能，从而带动各种生产机械和生活用电器的运转，电动机的应用很广，种类也很多，但它们工作的原理都是一样的；（2）电动机指依据电磁感应定律实现电能转换或传递的一种电磁装置，按工作电源种类划分：可分为直流电机和交流电机，一些功率大点的家用电器一般都是交流电动机，如：电扇、洗衣机等；而一些功率小的电器一般使用直流电动机，如：电动玩具、录音机等，电动机的基本构造：转子和定子。

3、命题方向：（1）电动机的作用：把电能转化为机械能；（2）换向器的作用：改变线圈的电流方向，使线圈得以持续转动；（3）通电导体所受力的方向跟电流方向、磁场方向有关。

【典例1-1】（2023春•思明区校级期中）如图所示，属于电动机的是（）A．B．C．D．【答案】B【分析】首先明确电动机的工作原理，然后根据四个选择找出符合要求的选项。

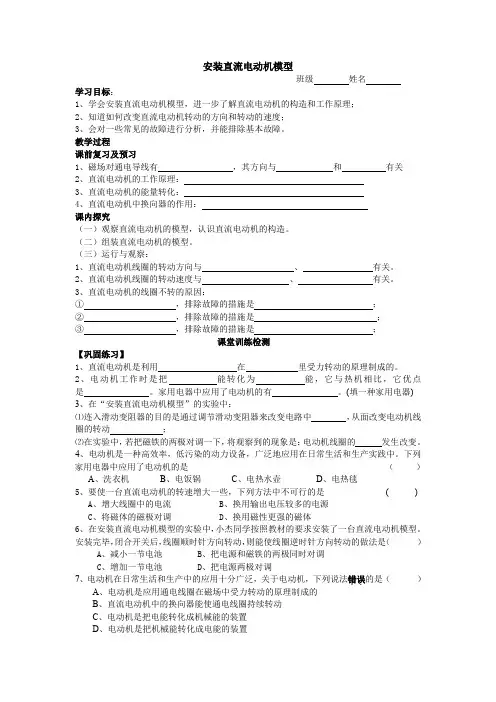

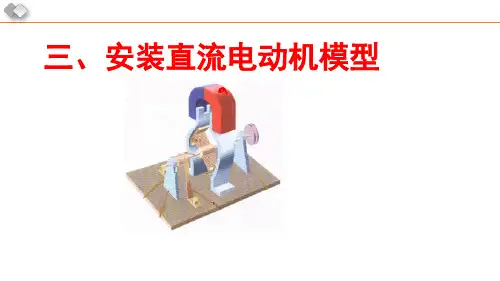

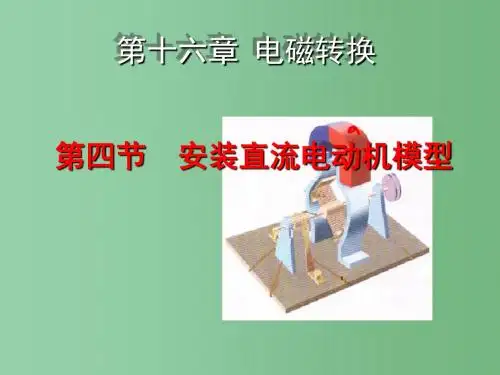

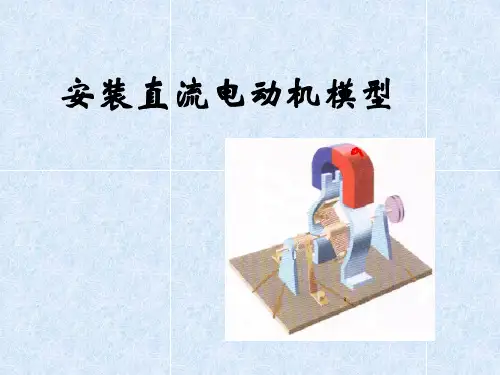

安装直流电动机模型班级姓名学习目标：1、学会安装直流电动机模型，进一步了解直流电动机的构造和工作原理；2、知道如何改变直流电动机转动的方向和转动的速度；3、会对一些常见的故障进行分析，并能排除基本故障。

教学过程课前复习及预习1、磁场对通电导线有，其方向与和有关2、直流电动机的工作原理：3、直流电动机的能量转化：4、直流电动机中换向器的作用：课内探究（一）观察直流电动机的模型，认识直流电动机的构造。

（二）组装直流电动机的模型。

（三）运行与观察：1、直流电动机线圈的转动方向与、有关。

2、直流电动机线圈的转动速度与、有关。

3、直流电动机的线圈不转的原因：①，排除故障的措施是；②，排除故障的措施是；③，排除故障的措施是；课堂训练检测【巩固练习】1、直流电动机是利用在里受力转动的原理制成的。

2、电动机工作时是把能转化为能，它与热机相比，它优点是。

家用电器中应用了电动机的有____ 。

(填一种家用电器)3、在“安装直流电动机模型”的实验中：⑴连入滑动变阻器的目的是通过调节滑动变阻器来改变电路中，从面改变电动机线圈的转动；⑵在实验中，若把磁铁的两极对调一下，将观察到的现象是：电动机线圈的发生改变。

4、电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中。

下列家用电器中应用了电动机的是（）A、洗衣机B、电饭锅C、电热水壶D、电热毯5、要使一台直流电动机的转速增大一些，下列方法中不可行的是( )A、增大线圈中的电流B、换用输出电压较多的电源C、将磁体的磁极对调D、换用磁性更强的磁体6、在安装直流电动机模型的实验中，小杰同学按照教材的要求安装了一台直流电动机模型。

安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（） A、减小一节电池B、把电源和磁铁的两极同时对调C、增加一节电池D、把电源两极对调7、电动机在日常生活和生产中的应用十分广泛，关于电动机，下列说法错误．．的是（）A、电动机是应用通电线圈在磁场中受力转动的原理制成的B、直流电动机中的换向器能使通电线圈持续转动C、电动机是把电能转化成机械能的装置D、电动机是把机械能转化成电能的装置8、给直流电动机模型接通电源，线圈中有电流却不转，不可能造成这一现象的原因是（ ）A 、线圈刚好处在平衡位置B 、轴受到的摩擦力太大C 、电源的正负极相反D 、电源电压太低9．下列做法中，电动机转动方向不会改变的是 ( )A ．把电源两极对调B ．把磁场两极对调C ．把电源两极和磁体两极同时对调D ．改变电流的大小和电流方向10．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是 ( )A ．磁铁和磁性不强B ．通过线圈的电流太小了C ．电动机线圈平面恰好处在平衡位置D ．电刷与换向器之间的摩擦太大了11．小明安装好直流电动机模型后，接通电源，发现线圈不转，请你帮他分析线圈不转的原因可能有哪些？至少写出三种？12．小明利用他的玩具电动机进行物理知识的新探究，他先按图把器材连接好后，保持电源电压不变，闭合开关，改变滑动变阻器滑片的位置，进行了两次实验，并把实验中得到的有关数据记录在下面表格中。
