钻孔灌注桩施工工艺流程

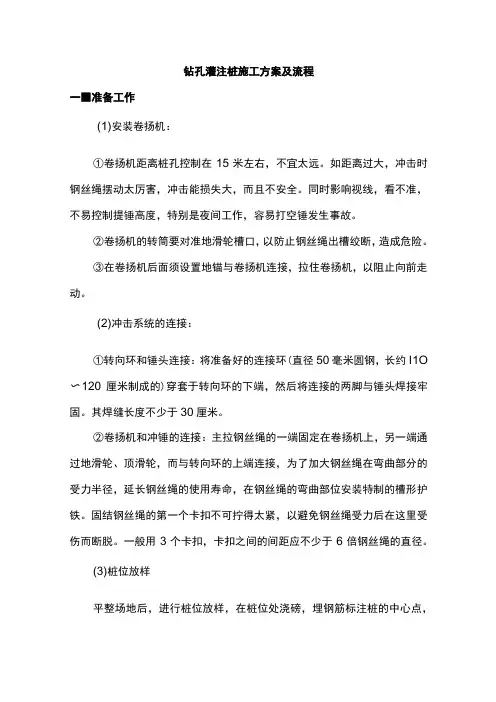

钻孔灌注桩施工方案及流程一■准备工作(1)安装卷扬机：①卷扬机距离桩孔控制在15米左右，不宜太远。

如距离过大，冲击时钢丝绳摆动太厉害，冲击能损失大，而且不安全。

同时影响视线，看不准，不易控制提锤高度，特别是夜间工作，容易打空锤发生事故。

②卷扬机的转筒要对准地滑轮槽口，以防止钢丝绳出槽绞断，造成危险。

③在卷扬机后面须设置地锚与卷扬机连接，拉住卷扬机，以阻止向前走动。

(2)冲击系统的连接：①转向环和锤头连接：将准备好的连接环(直径50毫米圆钢，长约I1O 〜120厘米制成的)穿套于转向环的下端，然后将连接的两脚与锤头焊接牢固。

其焊缝长度不少于30厘米。

②卷扬机和冲锤的连接：主拉钢丝绳的一端固定在卷扬机上，另一端通过地滑轮、顶滑轮，而与转向环的上端连接，为了加大钢丝绳在弯曲部分的受力半径，延长钢丝绳的使用寿命，在钢丝绳的弯曲部位安装特制的槽形护铁。

固结钢丝绳的第一个卡扣不可拧得太紧，以避免钢丝绳受力后在这里受伤而断脱。

一般用3个卡扣，卡扣之间的间距应不少于6倍钢丝绳的直径。

(3)桩位放样平整场地后，进行桩位放样，在桩位处浇磅，埋钢筋标注桩的中心点，并对每条桩编号，将编号写在磴上。

桩位放好后,请监理工程师复核。

(4)埋设护筒：①挖坑：挖深0∙5~1米。

护筒口必须高出地面至少50厘米以上，以保持孔内水位高于孔外水位或地面，使孔内水压力增加，利于保护孔壁不坍。

基坑挖好后，安放护筒。

②回填：先在护筒外围底部垫厚约20厘米的胶泥(耙耙泥)用脚踩紧，然后叠砌黄土草袋，草袋交错叠放，砌好一层草袋，又铺上一层胶泥，踩紧之后，叠砌第二层草袋，又铺一层胶泥，踩紧，如此更续填筑，使之略低于护筒口20厘米左右为止。

黄土草袋和胶泥必须做到层层密实，这样既可防止河水渗透，同时使护筒固定不动。

③准备护壁料：如地表为软土质，则在护筒里加片石、砂砾和黄±,其比例大致为3:1:I o如地表为砂砾卵石，在护筒里只加小石子(小颗粒的砂砾石)和黄土，比例大致为1:I o这些工作都要在开始冲孔之前作好。

钻孔灌注桩的施工工艺流程
一、前期准备
1.实地勘察：确定施工地点的地质情况、地形地貌特征以及周边环境情况。

2.施工方案设计：根据实地勘察结果和工程要求，制定钻孔灌注桩的施工方案。

二、施工现场准备
1.确定施工平台位置：设置施工平台并确保其平整坚固。

2.搭建钻孔灌注桩设备：安装钻机、搅拌设备等施工设备，并进行检查和调试。

三、钻孔施工
1.钻孔定位：根据设计要求在施工平台上标定桩位，并使用测量仪器确定孔心位置。

2.钻孔开挖：利用钻机进行孔的开挖，控制孔径和孔深符合设计要求。

3.钻孔清洁：使用吹气或冲水等方法清理孔内杂物，确保孔洞干净。

四、灌注桩浆
1.制备桩浆：按照设计要求调制合适配比的水泥桩浆。

2.灌注桩浆：利用搅拌设备将桩浆输送至钻孔中，同时逐步提拔钻孔。

确保桩浆充实均匀，避免空洞和浆液分层现象。

五、钢筋安装
1.钢筋切割和弯曲：按照设计要求对钢筋进行切割和弯曲处理。

2.钢筋搭接：将钢筋沿钻孔长方向逐层搭接，形成整体钢筋笼。

3.固定钢筋：将钢筋笼正确定位并用绑扎线绑扎，确保钢筋笼的稳固性和垂直度。

六、收尾工作
1.清理现场：清除施工现场的杂物和垃圾，保持施工现场整洁。

2.完善桩顶处理：对灌注桩桩顶进行修整，确保桩顶高程和平整度符合设计标准。

七、验收阶段
1.进行质量验收：对灌注桩的质量进行验收，包括桩身垂直度、桩顶平整度、灌注桩强度等方面。

2.编制施工记录：记录整个施工过程的关键数据和质量指标，作为后续工程的参考依据。

钻孔灌注桩施工工艺一、前期准备工作1. 确定钻孔灌注桩的位置和数量，制定施工计划；2. 根据设计要求确定钻孔灌注桩的直径和深度，选用合适的钻机和配套设备；3. 检查施工现场周边环境，确保安全通畅；4. 安排好施工人员，指派专人负责现场安全管理。

二、开挖钻孔1. 根据设计要求，在预定位置进行标线，并在标线处挖出小坑，用于放置钻机；2. 将钻机移动到小坑内，并进行水平调整，使其垂直于地面；3. 启动钻机，开始进行钻孔作业。

根据设计要求控制好钻孔深度和直径，并及时清理孔内泥浆和碎屑。

三、清理孔底1. 钻完每个孔口后，停止钻机运转，并将泥浆泵出；2. 用手动吸尘器或空气吸尘器将孔底清理干净，并检查是否存在松散土壤或石头等物质。

四、加固处理1. 在孔底倒入适量的水泥砂浆，并用搅拌机充分搅拌均匀；2. 将钢筋按设计要求放入孔内，并将其垂直于地面；3. 在孔内倒入水泥砂浆，同时用振动棒进行振动，使水泥砂浆充分填满孔隙，并保证钢筋处于中心位置。

五、灌注混凝土1. 等待水泥砂浆凝固后，开始进行灌注混凝土作业；2. 在搅拌站制备好的混凝土运输车上装载混凝土，并将其运输到施工现场；3. 将混凝土从车上倒入钻孔中，同时用振动棒进行振动，以排出空气并保证混凝土充满整个钻孔。

六、处理桩顶1. 等待灌注的混凝土达到设计强度后，使用锤子和切割机等工具将桩顶切平；2. 对于需要预留连接柱的钻孔灌注桩，在桩顶处预留连接柱位置，并在连接柱处设置防腐涂料。

七、检查验收1. 完成施工后，对每个钻孔灌注桩进行检查验收；2. 检查每个钻孔灌注桩的直径、深度、钢筋数量和布置是否符合设计要求；3. 检查每个钻孔灌注桩的混凝土质量是否符合标准，并进行抽样检测。

八、清理现场1. 施工完成后，清理施工现场，包括清理碎石、泥浆等杂物；2. 将施工设备和材料整理好，并归还到指定位置。

以上就是钻孔灌注桩施工工艺的详细步骤。

在实际施工中，需要注意安全管理和质量控制，确保施工质量达到设计要求。

钻孔灌注桩工艺钻孔灌注桩是一种常用的桩基施工工艺，广泛应用于土木工程、建筑工程和交通工程中。

本文将介绍钻孔灌注桩的工艺流程、施工方法以及注意事项。

一、工艺流程钻孔灌注桩的施工工艺可以分为以下几个步骤：1. 预处理：在施工前，需要对桩位进行准确的标定和测量，确保施工位置的准确性。

同时，需要对施工现场进行平整和清理，确保施工的顺利进行。

2. 钻孔：根据设计要求，在桩位上进行钻孔。

钻孔的深度、直径和倾斜度等参数应根据设计要求进行控制。

钻孔设备可以使用旋挖钻、振动钻或冲击钻等，具体选择根据施工情况而定。

3. 清孔：钻孔完成后，需要进行清孔操作。

清孔的目的是清除钻孔中的杂质和泥浆，保证孔壁的洁净和稳定。

清孔可以使用冲洗法、振动法或吹扫法等方法进行。

4. 放桩钢筋：在清孔完成后，需要在钻孔中放入钢筋。

钢筋的数量、直径和长度等参数应根据设计要求进行控制。

钢筋的放置要均匀分布，并且需要与周边土体紧密接触以增加桩的承载力。

5. 灌注混凝土：钢筋放置完成后，进行混凝土灌注。

灌注混凝土应根据设计要求进行，包括混凝土的配合比、施工方法和灌注速度等参数。

灌注过程中要注意控制混凝土的坍落度和振捣，确保灌注质量。

6. 后处理：灌注混凝土完成后，需要进行后期处理。

包括桩顶部的修整、表面的养护和标志的安装等。

后期处理的目的是保证桩的整体稳定和使用寿命。

二、施工方法钻孔灌注桩的施工方法可以根据具体情况选择，主要包括以下几种常用方法：1. 固定钻孔机施工：适用于钻孔直径较小、孔深度不大的场合。

采用固定钻孔机施工可以提高施工效率和精度。

2. 旋挖钻施工：适用于孔径较大、孔深较深的场合。

旋挖钻施工可以同时进行钻孔和清孔操作，效率较高。

3. 振动钻施工：适用于某些特殊情况，如噪音控制要求严格的场合。

振动钻施工可以减少噪音和振动，对周围环境影响较小。

4. 冲击钻施工：适用于孔深度较大的场合，如桥梁基础施工。

冲击钻施工可以快速、高效地完成钻孔工作。

钻孔桩灌注桩施工工艺流程
一、工具准备
1. 根据地形条件和设计图纸选定各桩位的位置。

2. 准备液态混凝土机、振动棒、液面测量器、灌注管等工程施工所需工具设备。

二、开挖钻孔
3. 根据设计需求指定各桩位的直径大小,利用专业的钻机在指定位置钻掘垂直的圆形钻孔。

4. 挖掘工作要求钻孔口径与设计一致,钻孔深度按设计标定。

三、安装灌注管
5. 将预制好的灌注管装入钻孔内,管口应保持在钻孔底部或稍高位置。

6. 灌注管周围回填砂石,填充后的材料级应足以保证灌注管的稳定性。

四、混凝土灌注
7. 将预混好的液态混凝土由灌注管灌入钻孔内。

8. 混凝土灌入过程中持续振动,保证混凝土充分排出气泡。

9. 根据液面计量混凝土的使用量,灌注至达到设计埋深位置为止。

10. 灌注结束后将灌注管拔出。

如有剩余混凝土,用水清理现场。

五、养护
11. 灌注结束后对桩进行保护以防水分蒸发过快。

12. 按规定时间对混凝土进行养护,竣工检测并存档完工。

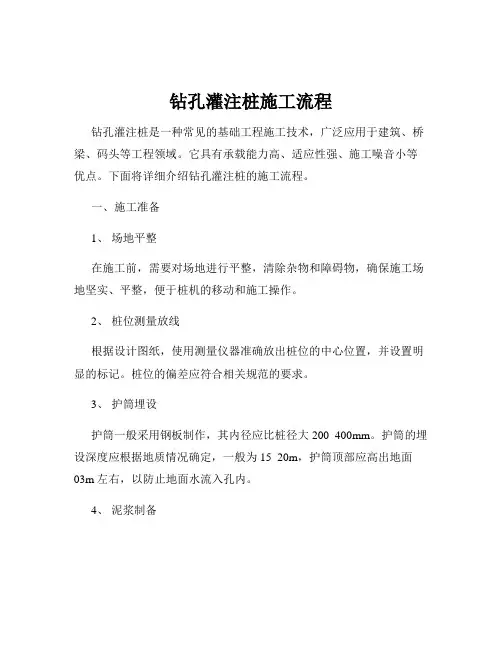

钻孔灌注桩施工流程钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、码头等工程领域。

它具有承载能力高、适应性强、施工噪音小等优点。

下面将详细介绍钻孔灌注桩的施工流程。

一、施工准备1、场地平整在施工前，需要对场地进行平整，清除杂物和障碍物，确保施工场地坚实、平整，便于桩机的移动和施工操作。

2、桩位测量放线根据设计图纸，使用测量仪器准确放出桩位的中心位置，并设置明显的标记。

桩位的偏差应符合相关规范的要求。

3、护筒埋设护筒一般采用钢板制作，其内径应比桩径大 200 400mm。

护筒的埋设深度应根据地质情况确定，一般为 15 20m，护筒顶部应高出地面03m 左右，以防止地面水流入孔内。

4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、排渣和冷却钻头。

泥浆的性能指标应根据地质情况和施工要求进行调整，一般包括比重、粘度、含砂率等。

二、钻孔1、钻机就位将钻机移动到桩位处，调整钻机的水平度和垂直度，使钻头对准桩位中心。

2、钻进启动钻机，开始钻进。

在钻进过程中，要根据地质情况控制钻进速度和钻进压力，避免出现坍孔、斜孔等问题。

同时，要及时清理孔内的渣土和泥浆。

3、终孔验收当钻孔达到设计深度后，进行终孔验收。

验收内容包括孔深、孔径、孔位偏差、垂直度等，验收合格后方可进行下一步施工。

三、清孔1、第一次清孔终孔后，立即进行第一次清孔。

清孔的方法一般采用正循环或反循环清孔，将孔内的渣土和泥浆清理干净，使孔内泥浆的性能指标符合要求。

2、第二次清孔在钢筋笼和导管安装完成后，进行第二次清孔。

第二次清孔的目的是清除在安装钢筋笼和导管过程中掉入孔内的渣土，确保孔底沉渣厚度符合设计要求。

四、钢筋笼制作与安装1、钢筋笼制作根据设计图纸，在加工场地制作钢筋笼。

钢筋笼的主筋、箍筋和加强筋应按照规范要求进行焊接或绑扎，确保钢筋笼的尺寸和质量符合要求。

2、钢筋笼运输与安装将制作好的钢筋笼运输到施工现场，采用吊车或塔吊将钢筋笼吊起，缓慢放入孔内。

钻孔灌注桩施工工艺流程一、准备工作1.获得工程施工图纸，设计相关测点，并进行具体的工程技术交底；2.组织采购所需的施工材料和设备；3.安排施工队伍合理配置；4.设置施工现场，进行各项安全措施的布置，并清理施工区；5.确定井口交界线的中心点，标定好桩位。

二、施工过程1.确定桩位和钻孔(1)根据设计要求，根据地基情况确定桩位，设置标志桩；(2)根据桩位的要求，进行钻孔定位，使用地表绘制，绘制钻孔位置和方向，到达钻孔点位开始钻孔。

2.钻孔洗网(1)使用钻探机进行钻孔，根据地质情况选择相应的钻探工艺；(2)钻孔过程中注意钻孔灌注桩的质量和进度，设定好钻孔灌注桩停止深度。

3.清孔和清洗(1)完成钻孔后，使用泵送水或者高压水洗清洗孔洞，移除孔洞内的泥浆等杂物，保证孔洞干净；(2)经过清洗后的孔洞按设计要求达到灌注深度。

4.灌注注浆(1)确定注浆方式，可以选择顶注或者底注两种方式，根据具体情况进行选择；(2)将注浆泵接入孔洞，开始注浆，将注浆管沿孔洞轴向缓慢提拔，保证注浆期间不出现空隙；(3)根据设计要求，掌握好注浆量，注意泥层和砾石层之间的注浆比例。

5.锤击桩筒(1)在桩筒系统中安装锤头和工作法杆；(2)根据设计要求，锤击桩筒，使其沉入地基中。

6.桩身加固(1)在灌浆区域上部，我们可以根据设计要求加固；(2)灌注位于孔底和桩身周围的注浆料，将孔底灌浆和桩体周围的灌浆连接在一起；(3)在桩身顶部加固，确保灌注混凝土能够与桩身紧密结合。

7.时间控制(1)灌浆浓度、注浆量和灌浆速度都要根据具体情况进行控制；(2)应根据注浆固化时间及孔隙比例等因素，恰当控制施工进度。

8.验收和质量检测(1)施工完成后，进行验收和质量检测，以确保施工质量符合设计要求；(2)对孔洞、注浆等进行检查，对存在问题进行整改和修复。

以上就是钻孔灌注桩施工工艺流程的详细介绍，每个环节都十分重要，需要严格按照工艺要求进行操作，以确保施工质量和工程安全。

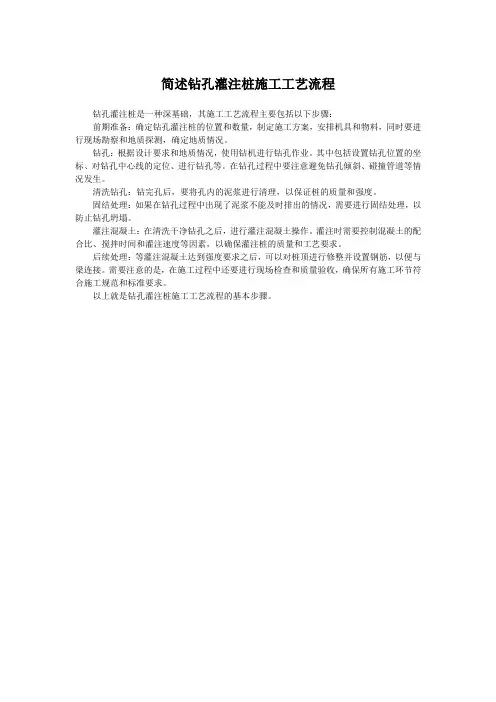

简述钻孔灌注桩施工工艺流程
钻孔灌注桩是一种深基础，其施工工艺流程主要包括以下步骤：
前期准备：确定钻孔灌注桩的位置和数量，制定施工方案，安排机具和物料，同时要进行现场勘察和地质探测，确定地质情况。

钻孔：根据设计要求和地质情况，使用钻机进行钻孔作业。

其中包括设置钻孔位置的坐标、对钻孔中心线的定位、进行钻孔等。

在钻孔过程中要注意避免钻孔倾斜、碰撞管道等情况发生。

清洗钻孔：钻完孔后，要将孔内的泥浆进行清理，以保证桩的质量和强度。

固结处理：如果在钻孔过程中出现了泥浆不能及时排出的情况，需要进行固结处理，以防止钻孔坍塌。

灌注混凝土：在清洗干净钻孔之后，进行灌注混凝土操作。

灌注时需要控制混凝土的配合比、搅拌时间和灌注速度等因素，以确保灌注桩的质量和工艺要求。

后续处理：等灌注混凝土达到强度要求之后，可以对桩顶进行修整并设置钢筋，以便与梁连接。

需要注意的是，在施工过程中还要进行现场检查和质量验收，确保所有施工环节符合施工规范和标准要求。

以上就是钻孔灌注桩施工工艺流程的基本步骤。

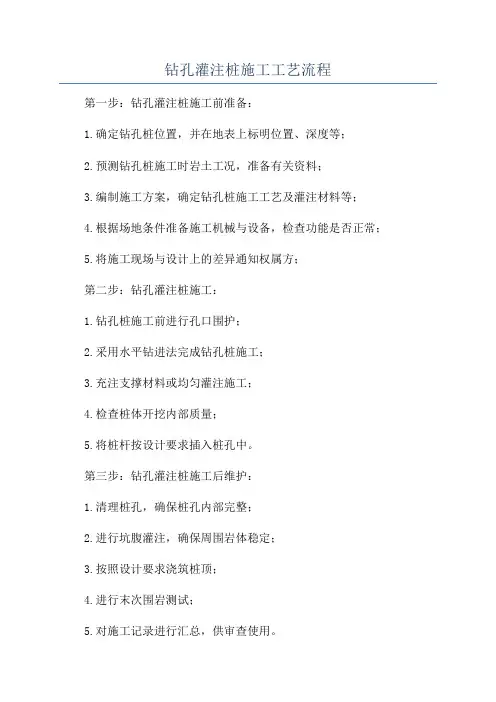

钻孔灌注桩施工工艺流程
第一步：钻孔灌注桩施工前准备：
1.确定钻孔桩位置，并在地表上标明位置、深度等；
2.预测钻孔桩施工时岩土工况，准备有关资料；
3.编制施工方案，确定钻孔桩施工工艺及灌注材料等；
4.根据场地条件准备施工机械与设备，检查功能是否正常；
5.将施工现场与设计上的差异通知权属方；
第二步：钻孔灌注桩施工：
1.钻孔桩施工前进行孔口围护；
2.采用水平钻进法完成钻孔桩施工；
3.充注支撑材料或均匀灌注施工；
4.检查桩体开挖内部质量；
5.将桩杆按设计要求插入桩孔中。

第三步：钻孔灌注桩施工后维护：
1.清理桩孔，确保桩孔内部完整；
2.进行坑腹灌注，确保周围岩体稳定；
3.按照设计要求浇筑桩顶；
4.进行末次围岩测试；
5.对施工记录进行汇总，供审查使用。

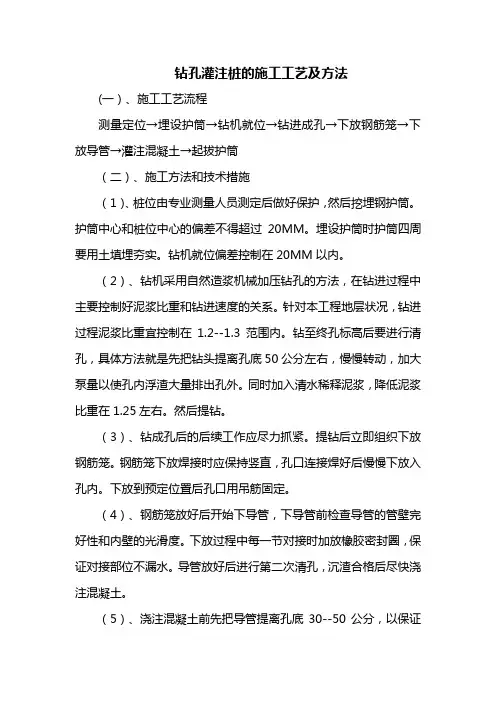

钻孔灌注桩的施工工艺及方法(一）、施工工艺流程测量定位→埋设护筒→钻机就位→钻进成孔→下放钢筋笼→下放导管→灌注混凝土→起拔护筒（二）、施工方法和技术措施（1）、桩位由专业测量人员测定后做好保护，然后挖埋钢护筒。

护筒中心和桩位中心的偏差不得超过20MM。

埋设护筒时护筒四周要用土填埋夯实。

钻机就位偏差控制在20MM以内。

（2）、钻机采用自然造浆机械加压钻孔的方法，在钻进过程中主要控制好泥浆比重和钻进速度的关系。

针对本工程地层状况，钻进过程泥浆比重宜控制在1.2--1.3范围内。

钻至终孔标高后要进行清孔，具体方法就是先把钻头提离孔底50公分左右，慢慢转动，加大泵量以使孔内浮渣大量排出孔外。

同时加入清水稀释泥浆，降低泥浆比重在1.25左右。

然后提钻。

（3）、钻成孔后的后续工作应尽力抓紧。

提钻后立即组织下放钢筋笼。

钢筋笼下放焊接时应保持竖直，孔口连接焊好后慢慢下放入孔内。

下放到预定位置后孔口用吊筋固定。

（4）、钢筋笼放好后开始下导管，下导管前检查导管的管壁完好性和内壁的光滑度。

下放过程中每一节对接时加放橡胶密封圈，保证对接部位不漏水。

导管放好后进行第二次清孔，沉渣合格后尽快浇注混凝土。

（5）、浇注混凝土前先把导管提离孔底30--50公分，以保证浇注畅通。

浇注混凝土应做到连续浇注。

保证足够的初灌量，埋管深度控制在2--5米。

灌注到桩顶标高部位时保证有足够的超灌量，确保桩头质量。

（三）、施工中质量技术控制要点(1)、桩位定位后，严格控制护筒埋设偏差和钻机就位偏差，以上两项偏差指标都是不超过2公分。

（2）、钻孔灌注桩成孔设备就位后，必须平正、稳固，确保在施工中不发生倾斜、移动。

（3）、钻孔灌注桩施工现场所有设备、设施、安全装置、工具配件以及个人劳保用品必须经常检查，确保完好和使用安全。

（4）、钻孔灌注桩施工期间，护筒内的泥浆面应高出地下水位1.0米以上。

（5）、钻孔灌注桩应采取隔桩施工，在相邻桩混凝土到达70%的设计强度后，方可成孔施工。

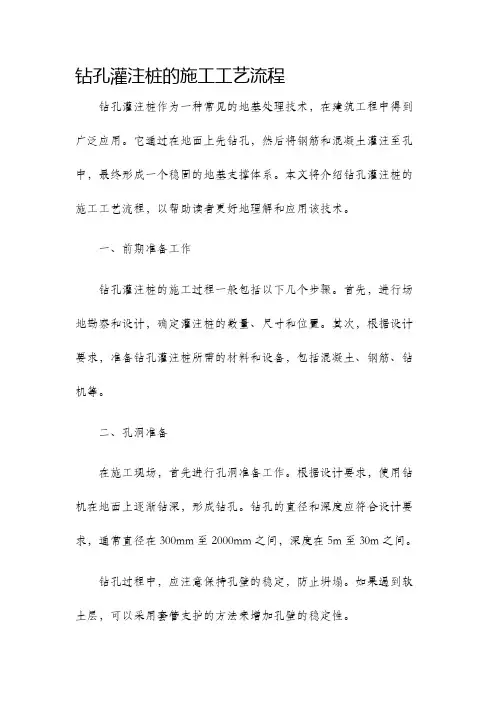

钻孔灌注桩的施工工艺流程钻孔灌注桩作为一种常见的地基处理技术，在建筑工程中得到广泛应用。

它通过在地面上先钻孔，然后将钢筋和混凝土灌注至孔中，最终形成一个稳固的地基支撑体系。

本文将介绍钻孔灌注桩的施工工艺流程，以帮助读者更好地理解和应用该技术。

一、前期准备工作钻孔灌注桩的施工过程一般包括以下几个步骤。

首先，进行场地勘察和设计，确定灌注桩的数量、尺寸和位置。

其次，根据设计要求，准备钻孔灌注桩所需的材料和设备，包括混凝土、钢筋、钻机等。

二、孔洞准备在施工现场，首先进行孔洞准备工作。

根据设计要求，使用钻机在地面上逐渐钻深，形成钻孔。

钻孔的直径和深度应符合设计要求，通常直径在300mm至2000mm之间，深度在5m至30m之间。

钻孔过程中，应注意保持孔壁的稳定，防止坍塌。

如果遇到软土层，可以采用套管支护的方法来增加孔壁的稳定性。

三、钻孔处理完成钻孔后，需要进行钻孔处理。

首先，在钻孔底部放置一层清洁的河沙，以提供一定的支撑力。

然后，根据设计要求，将预埋的钢筋根据要求放入孔中。

钢筋的布置方式应符合设计要求，并与钻孔壁保持一定的间距，以便后续的灌注。

四、灌注混凝土钻孔处理完成后，进行混凝土灌注。

首先，混凝土应按照设计配比进行搅拌，确保混凝土的质量。

然后，使用泵车将混凝土从地面输送至灌注孔中。

在灌注过程中，应注意控制混凝土的流速和流量，以确保充分灌满孔洞。

灌注过程中还需要注意混凝土的均匀性和密实性，可以使用振棒进行振捣，以提高混凝土的密实度。

五、养护和强度检测完成灌注后，需要进行养护和强度检测。

养护过程中，应根据混凝土的类型和厚度，进行适当的养护措施，以确保混凝土的强度和稳定性。

养护时间通常为14天。

在养护完成后，应进行强度检测。

常用的方法有静载试验、动态载荷试验等。

通过检测，可以评估钻孔灌注桩的强度和承载能力，确保其符合设计要求。

综上所述，钻孔灌注桩的施工工艺流程包括前期准备工作、孔洞准备、钻孔处理、灌注混凝土、养护和强度检测等步骤。

钻孔灌注桩工艺流程钻孔灌注桩是一种常用的地基处理方式，广泛应用于建筑工程和桥梁工程中。

它通过将钻孔深入地下，然后将混凝土灌注到钻孔中，形成了强固的基础支撑体系。

下面将详细介绍钻孔灌注桩的工艺流程。

第一步：方案设计在进行钻孔灌注桩工程之前，首先需要进行方案设计。

设计师会根据项目的需求和地质条件等因素，确定合适的桩径、桩深和桩间距等参数。

设计师还会进行必要的计算，确保钻孔灌注桩能够承受预计的荷载，并满足工程要求。

第二步：场地准备在开始钻孔灌注桩施工之前，需要进行场地的准备工作。

首先，清理施工区域，清除杂物和障碍物。

其次，根据设计要求，在施工区域上标出桩位，确定每个钻孔的位置和尺寸。

第三步：钻孔开挖钻孔是钻孔灌注桩工程中最重要的环节之一。

首先，使用钻岩车或钻孔机进行钻孔开挖，钻孔深度通常达到设计要求的地下埋深。

在钻孔的过程中，需要不断注入冷却液或清洗液，以便将岩屑或泥浆顺利排出。

第四步：桩基清理在钻孔完成后，需要进行桩基清理。

清理孔内的杂物、泥土和岩石碎屑，确保孔内干净，保证后续灌注混凝土的质量。

清理时可以使用吹扫机械或水泥砼泵等设备进行操作，将杂物吹出桩孔。

第五步：桩基检查完成桩基清理后，需要进行桩基检查。

检查孔底的质量和强度，确定孔底是否存在软弱土或有害物质等问题。

如有需要，还可以进行孔底处理措施，如填充砾石或进行桩底加固。

第六步：钢筋安装在孔底处理完成后，进行钢筋安装。

根据设计要求，在孔内安装并固定钢筋骨架，以增加钻孔灌注桩的抗压和抗弯强度。

钢筋的数量和布置必须满足相关的规范和设计要求。

第七步：形成灌注空间在钢筋安装完成后，需要形成灌注空间，以便后续灌注混凝土。

可以通过设置封闭板和管道，将钻孔顶部封闭，确保混凝土的灌注能够在孔内顺利进行。

第八步：混凝土灌注混凝土灌注是钻孔灌注桩工程的核心工艺环节。

首先，将预制好的混凝土运输到施工现场，保证混凝土的质量和新鲜度。

然后，使用抽水泵将混凝土从底部开始灌注到钻孔中，同时使用振动棒进行振捣，确保混凝土充实和排除空隙。

钻孔灌注桩施工工艺流程钻孔灌注桩是一种在工程建设中广泛应用的基础形式，其施工工艺流程较为复杂，需要严格控制各个环节，以确保工程质量和施工安全。

下面将详细介绍钻孔灌注桩的施工工艺流程。

一、施工准备在进行钻孔灌注桩施工前，需要进行充分的准备工作。

首先，要根据设计图纸和现场实际情况，确定桩位并进行测量放线。

桩位的确定要准确无误，偏差应控制在规范允许的范围内。

其次，要平整施工场地，确保钻机能够稳定放置和正常工作。

对于场地松软的情况，可能需要进行加固处理，如铺设钢板或进行填土压实。

然后，准备好施工所需的机械设备和材料。

机械设备包括钻机、吊车、混凝土搅拌机、灌注导管等；材料包括钢筋、水泥、砂、石子等，并确保材料的质量符合要求。

同时，还要设置泥浆池和沉淀池，用于制备和处理钻孔泥浆。

泥浆在钻孔过程中起到护壁、排渣和冷却钻头的作用。

二、埋设护筒护筒的作用是固定桩位、保护孔口、防止地面水流入孔内以及保持孔内泥浆水位高出地下水位一定高度，以增加孔内静水压力，从而防止坍孔。

护筒一般采用钢板制作，其内径应比桩径大 200 400mm。

护筒的埋设深度应根据地质情况确定，一般在 10 20m 之间，特殊情况下应加深以保证钻孔和灌注混凝土的顺利进行。

护筒埋设时，应先通过定位控制桩把桩位中心找出，然后在桩位中心处挖出比护筒外径大 80 100cm 的圆坑，再将护筒放入坑内，调整护筒的位置和垂直度，使其中心与桩位中心重合，偏差不得大于 50mm。

最后，在护筒周围对称、均匀地回填粘土，并分层夯实，以确保护筒的稳定。

三、制备泥浆泥浆的质量对于钻孔灌注桩的施工质量和进度有着重要的影响。

制备泥浆时，应根据地质条件和钻孔方法选择合适的泥浆材料和配合比。

常用的泥浆材料有膨润土、粘土、水、添加剂等。

泥浆的性能指标包括比重、粘度、含砂率、胶体率等，应根据不同的地层和施工要求进行调整。

在粘性土中钻孔时，泥浆比重可控制在 11 12 之间；在砂土和较厚的夹砂层中钻孔时，泥浆比重应控制在 12 13 之间；在穿过砂夹卵石层或容易坍孔的土层中钻孔时，泥浆比重应控制在 13 15 之间。

钻孔灌注桩施工工艺第一节、工艺流程（一）施工工艺流程准备工作→放线定位→桩机就位→开挖到设计标高→人工开挖扩大头→清孔、验收→安放钢筋笼（注浆管随同安放）→下导管→混凝土灌注→后注浆施工→凿除桩头→桩身检验（二）工艺流程图第二节各工艺流程做法（一）测量放线在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。

确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。

撒石灰线作为桩孔开挖尺寸线。

当桩中心距小于3倍桩径且桩端净距小于1.0m（D＞2.0米）或桩心距小于1.5D（D＜2.0）米时，应采用间隔开挖，浇筑混凝土。

桩位线定好之后，必须先试挖桩，待试挖桩成功后经有关部门进行复查，办好预检手续后再进行全面开挖工程桩。

施工时相邻两桩净距小于2.5米时应采用间隔开挖，相邻桩跳挖的最小施工净距不得小于4.5米。

待先批桩开挖完毕且混凝土浇筑完毕后方可再开挖另一批桩，以避免桩出现塌孔现象，确保施工安全。

（二）成孔开挖桩孔垂直段采用螺旋钻施工，桩孔挖至孔底设计标高时，通知甲方会同勘察设计及有关人员共同鉴定，确定达到6层卵石层后方可扩底。

当遇到施工区域受限时用洛阳铲配合人工开挖成孔。

钻机就位后，钻机下必须垫枕木,钻机就位必须平正、稳固，确保施工中不发生倾斜、移动。

使钻机转盘中心线、天车中心、钻头中心及桩中心位于一条沿垂线上，经当班技术人员检查，验收签字后方可钻孔。

旋挖成孔首先是动力头转动底门镶嵌斗齿的桶式钻斗切削岩土，并将原状岩土装入钻斗内，然后再由钻机卷扬机和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。

而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。

成孔前必须检查钻头保径装置,钻头直径、钻头磨损情况,施工过程对钻头磨损超标的及时更换。

钻孔灌注桩工艺流程钻孔灌注桩是一种常见的地基处理方法，它在建筑工程中起着非常重要的作用。

下面将介绍钻孔灌注桩的工艺流程。

1. 前期准备工作。

在进行钻孔灌注桩施工前，首先需要进行前期准备工作。

这包括确定桩的位置、尺寸和数量，制定施工方案，调查地质情况，选择合适的钻机和灌浆设备，安排好施工人员等。

2. 钻孔。

钻孔是钻孔灌注桩工艺流程中的第一步。

在进行钻孔时，首先需要根据设计要求确定钻孔的直径和深度，然后使用钻机进行钻孔作业。

在钻孔过程中，要注意及时清理孔内的泥浆，保持孔壁的稳定。

3. 钢筋笼安装。

钻孔完成后，需要将预先加工好的钢筋笼放入孔内。

钢筋笼的安装要符合设计要求，确保笼子的位置和尺寸准确无误。

同时，要注意钢筋笼与孔壁的间隙，以便后续的灌浆作业。

4. 灌浆。

灌浆是钻孔灌注桩工艺流程中的关键环节。

在进行灌浆时，需要选择适当的灌浆材料，按照设计要求进行配比，并采用专用的设备进行灌浆作业。

在灌浆过程中，要保持灌浆材料的流动性和均匀性，确保钢筋笼周围的空隙都得到充分填充。

5. 钻孔灌注桩的成型。

经过上述工艺流程的完成，钻孔灌注桩逐渐成型。

在成型过程中，要及时检查桩的质量和尺寸，确保达到设计要求。

同时，要注意保护桩顶，防止灌浆材料外溢或桩顶变形。

6. 后期处理。

钻孔灌注桩成型后，需要进行后期处理工作。

这包括清理施工现场、对桩身进行保护和标记、整理施工记录等工作。

以上就是钻孔灌注桩的工艺流程。

通过严格按照流程进行施工，可以保证钻孔灌注桩的质量和安全，为建筑工程提供可靠的基础支撑。

钻孔灌注桩施工工艺流程详解钻孔灌注桩一种常见的基础工程施工方式，通常用于建筑工程中的土建施工，是确保建筑物稳定性和承载力的重要环节。

本文将详细介绍钻孔灌注桩施工的工艺流程，以帮助读者更好地理解和掌握这项技术。

一、前期准备工作1. 方案设计在施工之前，必须进行合理的方案设计工作。

根据工程地质调查报告，结合设计要求和地基条件，确定灌注桩的型号、数量、深度和直径等参数，并绘制灌注桩平面布置图和纵断面图。

2. 现场标定在实际施工前，需要现场标定灌注桩的位置和尺寸。

这包括桩基中心位置的定位和孔口标高的测量等工作，确保施工的准确性和精度。

二、施工工艺流程1. 钻孔施工根据设计要求，选用钻机进行钻孔作业。

先用钻孔导线进行引线，确定孔的位置和方向。

然后开始钻孔，直到达到设计要求的孔深。

钻孔过程中，应根据岩石层的性质选择合适的钻具，以确保钻孔质量。

2. 洗孔清理在钻孔完成后，需要进行洗孔清理。

利用泵浦将钻孔中的泥浆泵出，同时利用冲洗水清除孔中残留的泥浆和岩屑，确保孔底的清洁度，并为后续灌注准备良好的施工条件。

3. 钢筋安装在清理完孔内杂质后，进行钢筋安装工作。

按照设计要求和孔口直径，选用合适的钢筋规格进行切割和绑扎。

钢筋的绑扎应牢固可靠，并且遵循相关的施工规范和标准，以确保后续灌注的质量。

4. 灌浆灌注钢筋安装完成后，进行灌浆灌注作业。

首先，在孔内注入初浆，用于填充钢筋间的空隙，并均匀地分布于整个孔内。

然后再进行钢桩注浆，确保桩内无空洞、杂质等问题。

5. 成桩完成钢筋灌浆灌注后，需要进行成桩作业。

在浇筑浆液后，采用|长筒静压法或动态碰击法等方式，通过打桩机将灌注桩沉入地下。

成桩时需要注意桩身的竖直度和水平度，确保桩的稳定性和垂直度。

6. 后期处理灌注桩完成成桩后，需要进行后期处理。

首先，清理现场，将施工过程中产生的垃圾和杂物清除干净。

然后进行安全检查，确保施工过程中的各项安全措施得到落实。

最后，进行施工记录的整理和归档，为后续的验收和维护提供依据。

钻孔灌注桩基础施工工艺流程一、工艺流程场地布置→桩位放样→埋设护筒→旋挖机就位→旋挖钻进成孔→一次清孔→成孔验收→钢筋笼吊装→安装导管→二次清孔→水下灌注混凝土→成桩→提拔护筒→钻机移位。

二、施工要点2.1、桩位放线1、测量方法首先，根据已提供的坐标，经过复核合格后，用极坐标法放出桩的平面位置，用另一控制点上进行复核检查。

标高用水准仪测出护筒顶标高，以控制孔深和钢筋笼标高、混凝土面标高。

依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。

在桩位点打300mm深的木桩，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。

测量结果经自检、复检后，报请监理复核，复核无误并签字认可后，方可施工。

2、测量管理（1）测量队伍我项目部设专职测量人员，负责测量统筹管理和复核，经复核合格，报监理复核合格后，方可开钻。

（2）测量仪器测量班配备如下测量仪器和设备：J2级全站仪1套（测角中误差±2″，测距精度3mm±2ppm）包括主机、脚架、棱镜和觇牌；DS3水准仪1套，包括主机、脚架、水准尺和尺垫。

2.2、埋设护筒采用钢护筒，护筒直径大于钻头直径，护筒顶标高应高于施工面200～300mm，并确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌，以保证其垂直度并防止泥浆流失，以利钻孔工作进行。

护筒周围用粘土分层夯实。

护筒定位时应先对桩位进行复核，然后以桩位为中心，定出相互垂直的十字控制桩线，并作十字栓点控制，挖护筒孔位，吊放入护筒，同时用十字线校正护筒中心及桩位中心，使之重合一致，并保证其护筒中心位置与桩中心偏差小于20mm。

钻孔前应再次测定桩位，并确保护筒底端坐在原状土层。

2.3、桩机就位目前现场基底部分区域处在淤泥层，且地下孔隙水位上涌，受其影响场地西侧、东侧及能源地面泥泞，无法满足桩机的承载力要求。

为确保安全，桩基施工前利用砖渣铺设承载力不足的区域，铺设厚度约1.0m。

桩机就位前要求场地处理平整坚实，以满足施工垂直度要求，桩机按指定位置就位后，须在技术人员指导下，调整角度及对孔。
