特灵中央空调产品技术说明空调系统1.0螺杆式冷水机组特灵rthd系列螺杆式冷水机组由一个半密封式直接传动螺杆压缩机,冷凝器,微处理器控制,膨胀阀,带检修阀的制冷剂过滤器,绝缘弹簧,流量开关,液量测量装置和悬挂压缩机电机启动器组成;出厂前通过检验并可随时运行,机组符合ARI 标准,额定频率为50HZ。
压缩机半密封式,直接传动,3000rpm,由滑阀控制功率的水平旋转压缩机,油槽加热器和冷冻油压差系统。
润滑系统润滑滚动轴承组件支撑旋转组合。
系统有一个由微处理器控制的油槽加热器。
电机电机有一个冷气抽气机,密封,双杆,鼠笼式感应电动机。
电机可在415V/50HZ/3Ph电源,3000Rpm转速下工作。
电机是WYEDELTA连接。
蒸发器-冷凝器组蒸发器壳是碳钢板,蒸发器和冷凝器管的替换相对独立的,标准管道是外肋铜管与翅片连接,内表面完美无缝。
水箱设计可承受300psig(2067kPa,1psig=6.89kPa)的压力。
流水侧在1.5倍的设计工作压力下进行静液测试。
微处理器控制面板微处理器控制面板是出厂前进行安装并通过测试的。
通过控制能源转换器提供控制系统能源。
控制器通过压缩机滑阀来加载或卸载冷水。
微处理器自动控制回流水,避免由于蒸发器制冷剂温度低,冷凝温度高,电机电流过载非正常操作的条件引起的停机。
如果非正常操作条件持续和达到保护极限,机器将会停机。
以下情况会造成机器停机保护,需要手工复原:●蒸发器制冷剂温度、压力低;●冷凝器制冷剂压力高;●油位低;●传感器或回路检测错误;●电机电流过载;●压缩机卸载温度高;●各部件失去连接;●电子输送错误:无电压,相不平衡,变相;●外部或当地紧急停电;●启动转换器坏了。
以下情况,机器会自动停机保护:·` `●短暂的能源缺失●低/高压●蒸发器或冷凝器水流没有了如果发生一次故障,会有超过100次的诊断。
显示器会指出错误,要求复原,显示诊断时间和日期,诊断时运行的机器状态,和帮助信息。

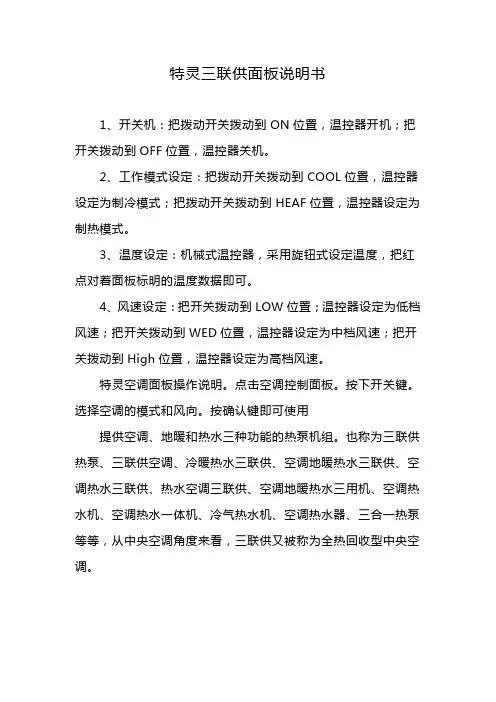

特灵三联供面板说明书
1、开关机:把拨动开关拨动到ON位置,温控器开机;把开关拨动到OFF位置,温控器关机。
2、工作模式设定:把拨动开关拨动到COOL位置,温控器设定为制冷模式;把拨动开关拨动到HEAF位置,温控器设定为制热模式。
3、温度设定:机械式温控器,采用旋钮式设定温度,把红点对着面板标明的温度数据即可。
4、风速设定:把开关拨动到LOW位置;温控器设定为低档风速;把开关拨动到WED位置,温控器设定为中档风速;把开关拨动到High位置,温控器设定为高档风速。
特灵空调面板操作说明。
点击空调控制面板。
按下开关键。
选择空调的模式和风向。
按确认键即可使用
提供空调、地暖和热水三种功能的热泵机组。
也称为三联供热泵、三联供空调、冷暖热水三联供、空调地暖热水三联供、空调热水三联供、热水空调三联供、空调地暖热水三用机、空调热水机、空调热水一体机、冷气热水机、空调热水器、三合一热泵等等,从中央空调角度来看,三联供又被称为全热回收型中央空调。

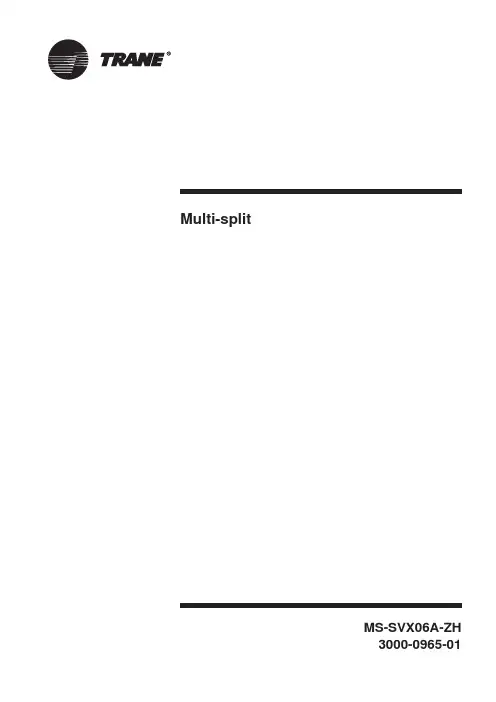

安装操作维护手册Multi-split多联水冷中央空调MS-SVX06A-ZH3000-0965-01总述该空调机的所有安装过程必须符合国家、省份和当地的规定。
安装空调机前请仔细阅读本说明书。
请按本说明书安装与维护本机组,以确保空调器能正常可靠地运行。
空调器的安装必须由我公司指定的专业人员完成。
该说明书不可能覆盖空调机组安装中遇到的所有情况,不可能为安装中出现的所有可能性都提供指导。
如果需要更详细的资料或者遇到顾客提出的特殊问题而本说明书中没有详细叙述,请与TRANE公司联系。
目 录目录………………………………………………………………………附件: 机组安装方申请调试确认单安全预防措施.....................................................................型号说明(嵌入式室内机)...................................................型号说明(落地式室内机)...................................................型号说明(室外机).........................................................机组外形尺寸图...............................................................安装要点........................................................................室内室外机组的安装.........................................................机组连接管的安装.........................................................冷凝排水管的安装.........................................................抽真空和制冷剂的充注.........................................................接线..............................................................................冷凝器的清洗..................................................................控制器说明..................................................................系统接线图..................................................................电气线路图..................................................................保养方法 (123456910121314151617212225)1、机组安装位置确认a、室外机组的散热通风情况是否满足了说明书上的距离要求 b、室外机组是否有基础及减震措施,安装是否牢固 c、室内机组是否有减震措施,安装是否牢固 d、是否有足够的检修空间 2、机组电气系统安装的确认a、检查空气开关容量和电源线线径是否符合机组要求 b、检查接线是否正确,确认接线端子是否已压紧无虚接 c、零线与地线的连接是否符合有关电气规范 d、控制电线与电源线的配线连接是否符合防干扰要求 3、冷冻水与冷却水系统安装的确认 a、水系统安装是否通过专业设计人员进行设计(如水管径计算等) b、水系统的实际阻力是否与水泵的扬程匹配 c、随机配送的Y型水过滤器是否安装在机组的入水口 d、冷却水系统的电气控制是否与机组电路形成外部联锁 e、水系统是否装有机组进出水压力表、温度计及防震软管 f、补水阀及排气系统设置是否合理 g、水系统是否装有重力式膨胀水箱或压力式膨胀水箱 h、水系统的水容量是否满足系统的要求(10L/KW) 安装单位全称:安装单位地址:业主姓名/单位:联系人: 联系电话:机组安装地点: 省 市机组型号:内机条形码:外机条形码:经销单位:电话:安装单位:电话:联系人:传真:联系人:传真:是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )水冷涡旋式冷水机组安装方申请调试确认单服务热线:编号:特灵空调器有限公司沿此线剪下 以下各项请安装方据实填写,并于开机调试48小时前传真至区域售后服务中心,号码请咨询服务热线8008282622,以便如期安排机组的调试。

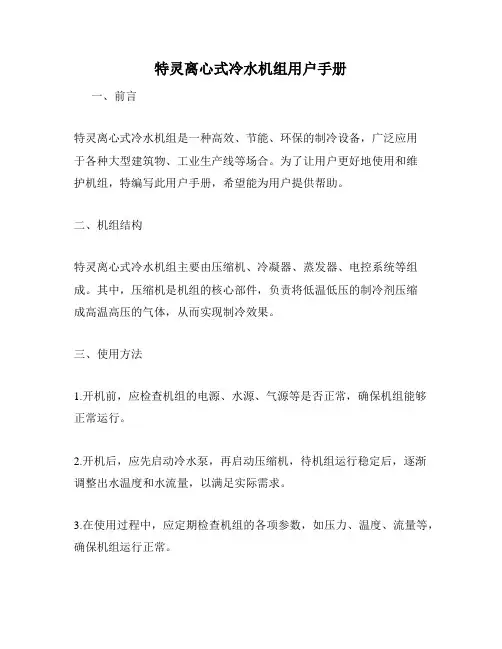

特灵离心式冷水机组用户手册
一、前言
特灵离心式冷水机组是一种高效、节能、环保的制冷设备,广泛应用
于各种大型建筑物、工业生产线等场合。
为了让用户更好地使用和维
护机组,特编写此用户手册,希望能为用户提供帮助。
二、机组结构
特灵离心式冷水机组主要由压缩机、冷凝器、蒸发器、电控系统等组成。
其中,压缩机是机组的核心部件,负责将低温低压的制冷剂压缩
成高温高压的气体,从而实现制冷效果。
三、使用方法
1.开机前,应检查机组的电源、水源、气源等是否正常,确保机组能够正常运行。
2.开机后,应先启动冷水泵,再启动压缩机,待机组运行稳定后,逐渐调整出水温度和水流量,以满足实际需求。
3.在使用过程中,应定期检查机组的各项参数,如压力、温度、流量等,确保机组运行正常。
四、维护保养
1.定期清洗机组的冷凝器和蒸发器,以保证散热效果。
2.定期更换机组的滤芯和润滑油,以保证机组的正常运行。
3.定期检查机组的电气系统,确保电气元件的正常工作。
五、注意事项
1.在使用机组时,应注意安全,避免触电、烫伤等事故的发生。
2.在机组运行过程中,应注意机组的噪音和振动,如发现异常情况,应及时停机检修。
3.在机组维护保养过程中,应注意机组的安全,如需进行高空作业等,应采取相应的安全措施。
六、结语
特灵离心式冷水机组是一种高效、节能、环保的制冷设备,使用和维护机组需要注意一些细节,才能保证机组的正常运行。
希望本手册能为用户提供帮助,让用户更好地使用和维护机组。

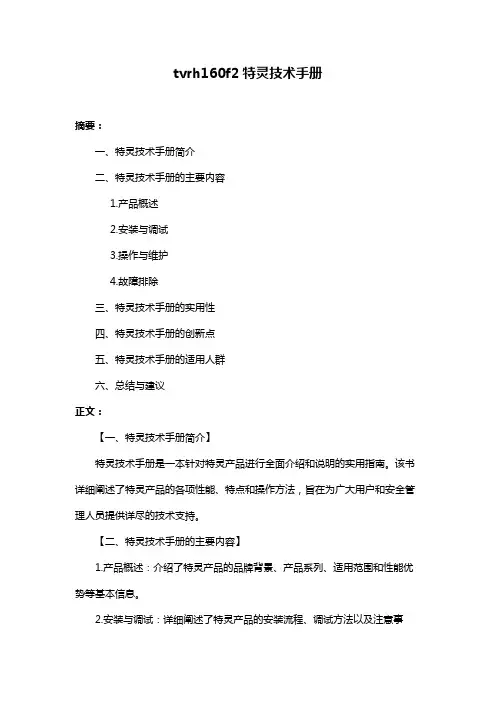

tvrh160f2特灵技术手册摘要:一、特灵技术手册简介二、特灵技术手册的主要内容1.产品概述2.安装与调试3.操作与维护4.故障排除三、特灵技术手册的实用性四、特灵技术手册的创新点五、特灵技术手册的适用人群六、总结与建议正文:【一、特灵技术手册简介】特灵技术手册是一本针对特灵产品进行全面介绍和说明的实用指南。
该书详细阐述了特灵产品的各项性能、特点和操作方法,旨在为广大用户和安全管理人员提供详尽的技术支持。
【二、特灵技术手册的主要内容】1.产品概述:介绍了特灵产品的品牌背景、产品系列、适用范围和性能优势等基本信息。
2.安装与调试:详细阐述了特灵产品的安装流程、调试方法以及注意事项,为用户提供清晰、易懂的安装指南。
3.操作与维护:介绍了特灵产品的操作步骤、安全注意事项和日常维护方法,确保用户能够正确、安全地使用产品。
4.故障排除:针对特灵产品可能出现的常见故障,提供了故障现象、原因分析和解决方法,帮助用户迅速解决问题。
【三、特灵技术手册的实用性】特灵技术手册以其严谨的科学态度、详尽的数据资料和实用的操作指南,为用户提供了强大的技术支持。
无论是初学者还是有一定经验的使用者,都能从中受益匪浅。
【四、特灵技术手册的创新点】1.内容丰富:不仅介绍了特灵产品的性能特点,还涵盖了安装、操作、维护和故障排除等方面的实用信息。
2.图文并茂:采用图文结合的方式,使抽象的概念更直观,便于用户理解和掌握。
3.实用性强:针对性强,贴近用户需求,为用户解决实际问题提供有力支持。
【五、特灵技术手册的适用人群】特灵技术手册适用于特灵产品的经销商、安装人员、维修人员以及广大用户。
无论是初学者还是有一定经验的使用者,都能从中找到所需的信息。
【六、总结与建议】特灵技术手册作为一本实用性强、内容丰富的技术指南,为广大用户和安全管理人员提供了宝贵的参考资料。
建议在使用特灵产品时,认真阅读并遵循手册中的操作指南,以确保产品的安全、正确使用。
气液分离器气体回到1#回路表一:RTAC140~400(50Hz)标准机组注:以上所有数据基于标准工况,出/回水温度7/12˚C ,环境温度35˚C 。
综合参数特灵空调Ton kW Gallons Liters GPM L/Sec GPM L/Sec inches mm inches mminchesmm cfm m 3/hr rpm rps ft/min M/S HP kW Deg F Deg CDeg FDeg Clb kg lb kg140STD 2136.1165.03513217111525334156/1563962/396242106719234/4307626334610761595015.87461381.51.125-3.90-17.8HFC-134a 215145/14566/6614.4/14.454.5/54.5155STD 2149.3181.83814118211606384180/1564572/396242106719235/4307626950711808195015.87461381.51.125-3.90-17.8HFC-134a 215155/14570/6615.3/14.457.9/54.5170STD 2162.6198.94015119813684434180/1804572/457242106719235/5307627567112855395015.87461381.51.125-3.90-17.8HFC-134a 215155/15570/7015.3/15.357.9/57.9185STD 2179.5216.94215621514626394216/1805486/457242106719236/5307628323614140595015.87461381.51.125-3.90-17.8HFC-134a 215220/210100/9521.8/20.882.5/78.7200STD 2196.6233.74416321514767484216/2165486/548642106719236/6307629080315426095015.87461381.51.125-3.90-17.8HFC-134a 215220/220100/10021.8/21.882.5/82.5250STD 3232.0280.75420524215747478156/1083962/457242106719238/63076210869818466195015.87461381.51.125-3.90-17.8HFC-134a 215305/195138/8822.8/22.886.3/86.3275STD 3259.7316.26022727517909578108/1084572/2743421067192310/63076212105620565595015.87461381.51.125-3.90-17.8HFC-134a 215335/195152/8833.7/20.3127.6/76.8300STD 3294.6352.966249308201070688216/1085486/2743421067192312/63076213621023139995015.87461381.51.125-3.90-17.8HFC-134a 215385/195175/8839.1/20.3148/76.8350STD 4322.0397.771265457291313838180/1804572/4572421067192310/103076215133225708995015.87461381.51.125-3.90-17.8HFC-134a 215335/335152/15233.7/24.3127.6/92375STD 4354.7432.773276501321454928216/1805486/4572421067192312/103076216646728280195015.87461381.51.125-3.90-17.8HFC-134a 215385/335175/15239.1/33.7148/127.6400STD 4390.2469.9813045453416561058252/2166401/5486421067192312/123076218161130852895015.87461381.51.125-3.90-17.8HFC-134a215385/385175/17539.1/39.1148/148制冷量输入功率尺寸类型压缩机数量储水量最小流量最大流量盘管数量盘管长度盘管高度翅片/英尺排数数量直径总风量风机转速叶尖速度电机功率标准机组低环境温度油充注量冷媒充注量制冷剂制冷回路最小负荷最低运行环境温度冷凝风扇冷凝器蒸发器表二:RTAC140~400(50Hz)高效机组注:以上所有数据基于标准工况,出/回水温度7/12˚C ,环境温度35˚C 。
特灵中央空调集中控制器是一种用于管理和控制中央空调系统的设备。
虽然我无法提供特定产品的详细说明,但我可以为您提供一般中央空调集中控制器的常见功能和特点的概述。
温度调节:集中控制器可用于设置和调整中央空调系统的温度。
用户可以通过控制器上的按钮、旋钮或触摸屏来选择所需的温度设定值。
模式选择:控制器通常提供多种工作模式供选择,如制冷、制热、通风和除湿等。
用户可以根据需求选择适合的模式。
风速控制:集中控制器可以调节中央空调系统的风速,包括低、中、高等档位。
用户可以根据舒适需求和环境情况进行调整。
定时功能:控制器通常具备定时开关机功能,用户可以预设空调系统的开关机时间,以实现定时运行和节能控制。
区域控制:某些中央空调集中控制器支持分区控制,使用户能够单独控制不同区域或房间的温度和运行状态。
故障诊断和显示:集中控制器可以监测和显示中央空调系统的状态和故障信息,方便用户及时发现和解决问题。
能耗监测和管理:一些高级的中央空调集中控制器具备能耗监测和管理功能,可提供能耗统计和分析报告,帮助用户优化能源使用。
请注意,不同品牌和型号的中央空调集中控制器可能具有不同的功能和操作方式。
具体的说明书应该由相关的制造商或供应商提供,以了解详细的操作和使用指南。

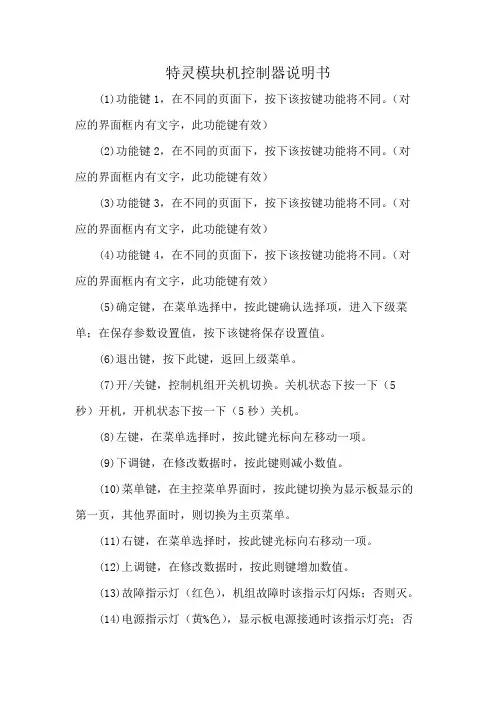

特灵模块机控制器说明书
(1)功能键1,在不同的页面下,按下该按键功能将不同。
(对应的界面框内有文字,此功能键有效)
(2)功能键2,在不同的页面下,按下该按键功能将不同。
(对应的界面框内有文字,此功能键有效)
(3)功能键3,在不同的页面下,按下该按键功能将不同。
(对应的界面框内有文字,此功能键有效)
(4)功能键4,在不同的页面下,按下该按键功能将不同。
(对应的界面框内有文字,此功能键有效)
(5)确定键,在菜单选择中,按此键确认选择项,进入下级菜单;在保存参数设置值,按下该键将保存设置值。
(6)退出键,按下此键,返回上级菜单。
(7)开/关键,控制机组开关机切换。
关机状态下按一下(5秒)开机,开机状态下按一下(5秒)关机。
(8)左键,在菜单选择时,按此键光标向左移动一项。
(9)下调键,在修改数据时,按此键则减小数值。
(10)菜单键,在主控菜单界面时,按此键切换为显示板显示的第一页,其他界面时,则切换为主页菜单。
(11)右键,在菜单选择时,按此键光标向右移动一项。
(12)上调键,在修改数据时,按此则键增加数值。
(13)故障指示灯(红色),机组故障时该指示灯闪烁;否则灭。
(14)电源指示灯(黄%色),显示板电源接通时该指示灯亮;否
则灭。
(15)运行指示灯(绿色),显示板开机时该指示灯亮;否则灭。
(16)液晶显示器,信息显示区域。
特灵空调使用手册1 导言1.1 范围本文描述的功能规格适用于odyssey主板及其同系列产品。
1.2 产品范围此空调控制器必须连线控器及其同系列产品一起使用。
1.3 产品特点a)制冷/除湿/制热/风扇/自动模式。
b)两级电加热功能。
c)具有断电记忆功能。
d)具有遥控功能(可选)。
e)相互独立的双室外风扇。
f) 电加热与热泵切换功能。
g)定时开/关机时间长达24小时。
i)机组压缩机再启动保护及分别启动延时。
j)机组压缩机协调工作功能。
k)机组压缩机高压保。
l) 机组压缩机低压保护。
n)机组压缩机过载保护。
q)制热模式下具有防止室内盘管过热功能。
r)制冷模式下具有防止室内盘管结冰功能。
s)双系统同时除霜及除霜代码显示功能。
t)感温器缺失自动检测功能。
u)故障代码显示。
v) 来电自启动。
x) 回风及盘管温度显示功能。
2 功能Tr = 回风温度Ts = 设定温度Toc = 室外盘管温度Toet = 室外环境温度Tic = 室内盘管温度2.1 上电设置首次上电后,系统初始设置如下:室温(Tr)模式设定温度室内风扇≥25℃制冷25 ℃运行≤20℃制热20 ℃运行20℃<tr<="">2.2 系统拨码设置内机拨码:SWA1 (模式选择)ON,为单冷;反之,为热泵SWA2 (压缩机选择)ON,为单压缩机;反之,为双压缩机SWA3 (电加热选择)ON,为带电加热;反之,为无电加热SWA4 (来电自启动选择)ON,为来电自启动;反之,无来电自启动SWA5 (除霜防冷风程序选择)ON,为除霜不停风机;反之,除霜停风机SWA6 KFC电加热模式ON, 为KFC 模式;反之,普通模式外机拨码:SWB1 备用SWB2 备用线控器拨码:SWC1 (房间温度探头切换)ON,为线控器温度;反之为回风温度。
SWC2 辅热功能切换;ON为辅热键为热泵辅热切换键;反之辅热键为关闭开启辅热按键(仅热泵+电加热非KFC有效)2.4 开关有2种方法开关系统:i) 通过ON/OFF开关触发ii)通过定时功能设定2.4.1 ON/OFF开关触发ON/OFF开关触发方式通过按开关按钮完成。
特灵风机盘管AC8100A控制面板说明书1、开或关机按键。
用于开启或关闭温控器。
2、模式按键。
开机状态下,用于切换温控器的“制冷”、“制热”和“通风”工作模式:关机状态下,用于与上键配合打开低温设置界面。
3、风速选择键。
开机状态下,用于切换风机的“高速”、“中速”、“低速”和“自动”档。
4上键。
开机状态下,用于增加设定温度值:关机状态下,当打开低温保护设置界面后,用于开启低温保护。
5、下键。
开机状态下,用于减少设定温度值:关机状态下,当打开低温保护设置界面后,用于关闭低温保护。
6、制冷符号。
表示当前的工作模式为制冷模式。
7、制热符号。
开机状态下,表示当前的工作模式为制热模式。
关机状态下为低温保护工作符号。
在低温保护功能开启状态,当温控器正在进行低温保护工作,将会显示此符号。
8、通风符号。
表示当前的工作模式为通风模式。
9、自动风速符号。
表示当前风机的工作方式为自动换挡方式。
10、低速风符号。
表示当前风机的风速为低速档位。
11、中速风符号。
表示当前风机的风速为中速档位。
12、高速风符号。
表示当前风机的风速为高速档位。
13、室温符号。
表示当前的温度为室内温度(测量温度)。
14、设置温度符号。
表示当前显示的温度为设置温度。
15、温度符号。
显示为当前的温度(室内温度或设置温度)。
16、温度单位符号。
显示℃为摄氏温度,显示下为华氏温度。
1 导言1.1 范围本文描述的功能规格适用于odyssey主板及其同系列产品。
1.2 产品范围此空调控制器必须连线控器及其同系列产品一起使用。
1.3 产品特点a)制冷/除湿/制热/风扇/自动模式。
b)两级电加热功能。
c)具有断电记忆功能。
d)具有遥控功能(可选)。
e)相互独立的双室外风扇。
f) 电加热与热泵切换功能。
g)定时开/关机时间长达24小时。
i)机组压缩机再启动保护及分别启动延时。
j)机组压缩机协调工作功能。
k)机组压缩机高压保。
l) 机组压缩机低压保护。
n)机组压缩机过载保护。
q)制热模式下具有防止室内盘管过热功能。
r)制冷模式下具有防止室内盘管结冰功能。
s)双系统同时除霜及除霜代码显示功能。
t)感温器缺失自动检测功能。
u)故障代码显示。
v) 来电自启动。
x) 回风及盘管温度显示功能。
2 功能Tr = 回风温度Ts = 设定温度Toc = 室外盘管温度Toet = 室外环境温度Tic = 室内盘管温度2.1 上电设置首次上电后,系统初始设置如下:室温(Tr)模式设定温度室内风扇≥25℃制冷25 ℃运行≤20℃制热20 ℃运行20℃<Tr<25℃风扇24 ℃运行这些设置仅仅适用于机组首次上电启动。
这是系统首次上电的缺省设置。
2.2 系统拨码设置内机拨码:SWA1 (模式选择)ON,为单冷;反之,为热泵SWA2 (压缩机选择)ON,为单压缩机;反之,为双压缩机SWA3 (电加热选择)ON,为带电加热;反之,为无电加热SWA4 (来电自启动选择)ON,为来电自启动;反之,无来电自启动SWA5 (除霜防冷风程序选择)ON,为除霜不停风机;反之,除霜停风机SWA6 KFC电加热模式ON, 为KFC 模式;反之,普通模式外机拨码:SWB1 备用SWB2 备用线控器拨码:SWC1 (房间温度探头切换)ON,为线控器温度;反之为回风温度。
SWC2 辅热功能切换;ON为辅热键为热泵辅热切换键;反之辅热键为关闭开启辅热按键(仅热泵+电加热非KFC有效)2.4 开关有2种方法开关系统:i) 通过ON/OFF开关触发ii)通过定时功能设定2.4.1 ON/OFF开关触发ON/OFF开关触发方式通过按开关按钮完成。
按开关按钮将切换系统状态:从开到关或从关到开。
这样做,定时器将复位。
2.4.2 定时器定时器设置时间后,可触发开关动作。
最长设置时间为24小时。
2..5 操作模式设置可通过模式(MODE)按钮设置工作模式,系统模式将按如下顺序循环:--- > 制冷--->除湿--- >风扇--- > 制热---> 自动2.6 温度范围及设置操作温度范围是16 ℃到30 ℃,此设置仅在制冷,制热模式下有效。
当设置为辅热键为热泵辅热切换键:默认为热泵加热运行,电加热不能运行,当按此键一次,强制关闭热泵,分别启动电加热1/2。
再次按此键,则关闭辅助制热,启动压缩机制热。
当设置为关闭/开启辅热键时,默认电加热开启,具体根据 3.1/2 ,当按此键一次,电加热关闭,再次按此键,电加热开启(电加热状态在关机状态下记忆,断电重新上电后恢复为默认电加热开启)。
2.8 保护功能2.8.1 压缩机开关保护压缩机一旦断电,再启动时间不少于3分钟,当一台压缩机启动后,另一台压缩机启动滞后时间不少于30秒。
2.8.2 压缩机过载保护当一系统压缩机过载时,将关闭该系统压缩机,同时显示相应故障代码,指示灯闪烁,而另一系统不受影响。
2.8.3 压缩机高低压保护当一系统压缩机发生高压或低压保护(高低压力开关断开)且持续规定时间,则关闭该系统压缩机,同时显示相应故障代码,运行指示灯闪烁,而另一系统不受影响。
2.8.5 感温器缺失检测(送风状态不检测)当感温器缺失(检测温度>80℃或<-40℃)超过5秒时则出现感温器缺失报警;2.8.6 盘管保护功能制冷模式:a) 一系统压缩机启动制冷10分钟后,若同时满足i)室内盘管温度<内盘管防冻温度(F07,-5℃~5℃可调,出厂设定0℃),ii)持续时间大于规定时间。
b) 当任一系统室外盘管温度升高到>70℃,并保持一段时间,则进入保护程序。
如果一小时内再次出现,报警并停机。
制热模式:压缩机运行时:若满足室内盘管温度≥第一保护温度,则关闭该系统室外风机,内风机继续运行。
若满足室内盘管温度≥第二保护温度,则关闭该系统压缩机,内风机继续运行,报警并停机。
2.8.7 防冷风功能制热时,若2个系统的室内盘管温度皆小于防冷风温度时(温度10℃~35℃可调),则关闭室内风扇,若任一系统的室内盘管温度升高到35℃(温度20℃~40℃可调),则开启室内风扇。
2.8.8除霜功能a)除霜间隔(F03)除霜间隔时间为可调:30~100min,每步按1min增减,出厂默认值:70min.b)进入除霜当压缩机开始运行,运行满除霜间隔时间而且室外盘管温度Toc<进入除霜温度(F01,-10℃~10℃可调,出厂设定0℃)持续2min,则开始进入除霜。
如果SW5选择了除霜停风机,则内风机在除霜时停止运行;如果是双系统时,则两系统同时进行除霜。
如果SW5选择了除霜不停风机,则内风机在除霜时不停止运行;如果是双系统时,则两系统进行交替除霜。
进入除霜后,必须至少运行1min(除霜运行最小时间1min~8min可调,F04)c)退出除霜满足下列任一条件,退出除霜1退出除霜必须满足除霜最小运行时间2 Toc≥退出除霜温度(F02,15℃~30℃可调,出厂设定21℃)。
3 除霜时间满12min。
4 系统检测到高压信号(一旦检测到高压,立即退出出霜,四通阀立即换向)。
2.9 制冷模式(启动次序:内风机/换向阀,压缩机/外风机),如果 Tr - Ts ≥ 1℃压缩机COMPi将开始运转(单系统按此动作)如果 Tr - Ts ≥ 2℃压缩机COMP2-i将开始运转如果 Ts ≥ Tr +2℃压缩机COMPi将停止运转如果 Ts ≥ Tr +3℃压缩机COMP2-i将停止运转(单系统按此动作)2.10 制热模式(启动次序:压缩机/外风机,内风机),A, 系统设置为热泵模式:如果 Ts - Tr ≥ 1℃压缩机COMPi将开始运转(单系统按此动作)如果 Ts - Tr ≥ 2℃压缩机COMP2-i将开始运转如果 Tr ≥ Ts+ 2℃压缩机COMPi将停止运转如果 Tr ≥ Ts+ 3℃压缩机COMP2-i将停止运转(单系统按此动作)B, 系统设置为热泵+电加热模式1、在KFC 模式下当Toet > P09(P09热泵关闭/电加热启动温度-10℃~5℃可调)时如果 Ts - Tr ≥ 1℃压缩机COMPi将开始运转如果 Ts - Tr ≥ 2℃压缩机COMP2-i将开始运转如果 Tr ≥ Ts+ 2℃压缩机COMPi将停止运转如果 Tr ≥ Ts+ 3℃压缩机COMP2-i将停止运转2、非KFC模式不受外环境温度限制。
如果 Ts - Tr ≥ 1℃压缩机COMPi将开始运转如果 Ts - Tr ≥ 2℃压缩机COMP2-i将开始运转如果 Tr ≥ Ts+ 2℃压缩机COMPi将停止运转如果 Tr ≥ Ts+ 3℃压缩机COMP2-i将停止运转C, 单冷+电加热如果 Ts – Tr ≥ 1.0℃电加热1将开始运转如果 Ts – Tr ≥ 2 ℃电加热2将开始运转如果 Tr ≥ Ts +2 ℃电加热1将停止运转如果 Tr ≥ Ts +3℃电加热2将停止运转2.11 记忆功能系统存储器记忆用户设定的工作模式,设定温度,两压缩机的工作时间,以便使两压缩机平均磨损及断电后来电恢复原状态,来电自启动。
2.12 回风及盘管温度显示回风温度,内盘1温度,内盘2温度,外盘1温度,外盘2温度,环境温度、除霜进入温度,除霜退出温度、最小除霜时间,除霜间隔时间,内盘防冻温度,电加热1级启动温度,热泵/电加热切换温度,防冷风温度,防冷风退出温度。
3 辅助电加热功能3.1在非KFC模式下(SW A6=OFF)热泵加电辅热。
电加热按下列条件启动:i)按键选择了电加热(默认选择)ii)Ts ≥ Tr+3℃(Ts:设定温度 Tr:室内温度) 电加热1延时启动;iii)Ts ≥ Tr+5℃(Ts:设定温度 Tr:室内温度) (加热1首先启动,电加热2延时30秒启动;若满足下列任一条件,则电加热分别停止:i)按键关闭电加热ii)内风机关闭,电加热立即停止。
iii)Tr ≥ Ts℃电加热1停止;iv)Tr ≥ Ts-2℃电加热2停止3.2在KFC热泵制热模式(SWA6=ON)。
电加热按下列条件启动:i)Toet <电加热1启动温度(P08: -10℃~25℃可调,出厂设定20℃)且Ts ≥ Tr+3.5℃电加热1延时启动;ii)Toet <电加热2启动/热泵关闭温度(P09:-10℃~5℃可调,出厂设定-5℃,首先关闭压缩机,然后延时启动电加热2;) 电加热2延时启动;若满足下列任一条件,则电加热分别停止:i)内风机关闭,电加热立即停止。
ii)Toet≥4℃+电加热1启动温度(P08: -10℃~25℃可调,出厂设定20℃) 或 Tr≥Ts 电加热1停止3.3在单冷+电加热模式下如果 Ts – Tr ≥ 1℃电加热1将开始运转如果 Ts – Tr ≥ 2 ℃电加热2将开始运转如果 Tr ≥ Ts +2℃电加热1将停止运转如果 Tr ≥ Ts +3℃ 电加热2将停止运转3.4 若在除霜时选择停内风机,则电加热亦相应停止;若选择不停内风机,则电加热按设定运行不停止;3.5 电加热关闭后须延时1分钟才允许重新启动。
4 除湿模式在除湿模式运行的第一个12分钟:i)冷启动ii)模式变化:制热,风扇和自动热除湿模式可以运行在受制于室内温度的A , B, C 或 D 分区之下:i) 如果 Tr - Ts ≥ 2 ℃, 工作在A 分区。
ii) 如果 1 ℃ ≤ Ts - Tr < 2 ℃, 工作在B 分区。
iii) 如果 0 ℃ ≤ Tr - Ts < 1 ℃, 工作在C 分区。
Iv) 如果 Ts - Tr > 3 ℃, 工作在D 分区。
划定的分区仅仅每隔12分钟启动 (一个除湿循环 )。
各分区,压缩机和内风扇的循序如下:i) A 分区COMPRESSORON OFFtLOW FANONOFFt12 mins*'ii) B 分区ONONOFFOFFCOMPRESSORLOW FAN8 mins 4 mins *'30 secs30 secsttiii) C 分区ONONOFFOFFCOMPRESSORLOW FAN6 mins6 mins*'30 secs30 secstt(iv) D 分区tON OFFFANtON OFFCOMPRESSOR12 mins *'*': ZONE DETERMINATION TIME.30 secs5 自动模式在自动运行方式之下,运行方式可交换于制热和制冷模式之间,依照室内温度和使用者所设定的温度而定。
