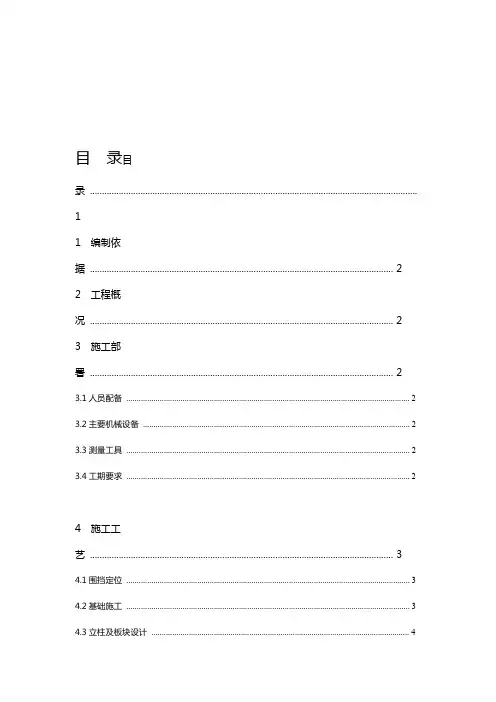

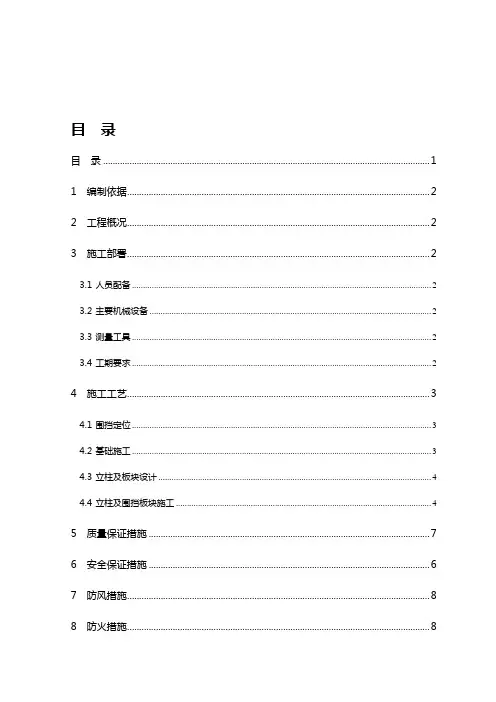

目录
目录 (1)
1 编制依据 (2)
2 工程概况 (2)
3 施工部署 (2)
3.1人员配备 (2)
3.2主要机械设备 (2)
3.3测量工具 (3)
3.4工期要求 (3)
4 施工工艺 (4)
4.1围挡定位 (4)
4.2基础施工 (4)
4.3立柱及板块设计 (4)
4.4立柱及围挡板块施工 (5)
4.5施工现场出入口设置 (6)
5 质量保证措施 (7)
6 安全保证措施 (7)
7 防风措施 (8)
8 防火措施 (8)
1 编制依据
⑴市轨道交通工程文明施工管理办法（试行）
⑵一期施工围挡现场勘察报告
⑶施工图纸及相关技术规程
2 工程概况
3 施工部署
3.1 人员配备
生产经理：1名
安全员：1名
质检员：1名
工长：1名
焊工：2人
安装工：8人
杂工：10人
3.2 主要机械设备
电焊机：2台
切割机：2台
振捣棒：2套
扳手：4把
铁锤：4个
3.3 测量工具
水准仪一台，经纬仪一台，水准尺三套，盒尺五把，卷尺五把。
3.4 工期要求
接到开工通知后10天完工。施工进度计划见下表：
围挡施工进度计划表
4 施工工艺
4.1 围挡定位
根据前期上报并审批的施工平面布置图，对临时围挡进行测量定位，放线后请监理与业主予以确认，与图纸不符部位及时进行调整。
4.2 基础施工
考虑到XX地理位置空旷，周围风速高，风力大，故出于安全考虑，围挡需在非混凝土路面下加设混凝土或砖基础。首先，根据测好的围挡位置线及设计图纸要求，施工围挡基础；基础截面形式及尺寸，见下图。在未硬化的施工场地按围挡位置线开挖500X500mm的基础槽，待验收合格后，开始浇筑C30混凝土基础，浇筑过程中严格按照技术交底施工。浇筑完毕后，及时覆盖并养护。施工中可根据施工具体情况相应增加其他稳固围挡措施。
图a 围挡基础剖面图b 围挡立柱基础剖面
4.3 立柱及板块设计
施工围挡采用50mm厚外白蓝轻质双层夹心彩钢板，高度2.0m，立柱边长100mm，高2.5m的方形钢管外套PVC塑料管，钢管壁厚3mm。围挡顶部设置压顶条，底部地面采用500mm×240mm的砖砌基础，外侧贴60mm×200mm 灰色瓷板勾凹缝，侧刷20mm厚水泥砂浆，凝固后刷白。每隔3m设一根锚入于
地面的型钢立柱，砼路面立柱底部与150mm×230mm×5mm钢板焊接，钢板采用四个13mm φ10膨胀螺栓锚固定基础面，保证围挡稳固、整齐、美观。
围挡顶部安装警示红灯，间距与型钢立柱一致，照明线设塑料套管，确保金属架体不带管，灯具用套管挑出围挡上口150mm，套管上导线口朝下。围挡有宣传标语处间隔1m设置下照射灯，彩钢板顶端横铺100mm的方形钢管用于固定下照射灯，在临行车道围挡砖外侧每间隔2m设置轨道公司或施工企业反光logo标志，非临行车道围挡外侧每隔4m设置发光片。围挡外侧采用轨道公司指定的背景图案，并配有经轨道公司批准的宣传标语。
4.4 立柱及围挡板块施工
待基础混凝土达到一定强度后，将型钢立柱底部以每隔3m间距与钢板焊接，钢板采用膨胀螺栓锚固于混凝土基础上，之后进行砖砌基础施工及板块安装。砖砌基础完成后，根据立柱的外伸高度，均匀分隔，焊接围挡板块底连系梁槽，连系梁采用槽钢制作。全部焊接完毕后，对焊接情况进行验收，合格后进行板块安装。依次安装每个版块，将围挡板块嵌入连系梁槽并固定后，使用压顶条进行压顶，并将压顶条两端与型钢立柱焊接牢固。
施工临时围挡平面图详见下图：
施工围挡平剖面布置图
4.5 施工现场出入口设置
施工现场出入口设置7m 宽伸缩门，其他主出入口设置8m 宽实体大门；门柱采用砖砌立柱，主大门立柱800mm ×800mm （含贴瓷砖），其余柱子670mm × 670mm （含贴瓷砖），工点名称和承建单位名称相隔写在柱子上，施工现场主出入口大门两侧围挡悬挂工程概况标识牌及工程简介牌、安全生产六大纪律牌、防火须知及防火责任牌、安全生产活动记录牌、安全目标控制要素牌、文明施工告示牌、施工现场平面布置图。施工出入口大门详见下图：
工程简介牌工程简介牌
×××车
站×××集团
施工现场主门（伸缩门）
工程简介牌工程简介牌
×××车
站×××集团其它进出大门
施工现场大门处设置警卫室，警卫人员培训上岗，统一着装，对外来人员出入进行登记。建立门卫值班制度（包括临时进出口管理容），制度上墙。
5 质量保证措施
(1)组织措施。建立健全各项质量检验检查制度，建立质量管理体系，明确各级质量责任。建立严格的自检制度，保证工序合格。
(2)加强宣传教育力度。“以质量求生存，以质量求信誉”，提高每个职工的质量意识。
(3)建立奖罚制度，把质量和经济挂钩。
(4)严格把好材料和成品构件质量关。
6 安全保证措施
(1)针对工程特点及“安全第一，预防为主”的方针，上岗前对施工人员进行安全培训和安全技术交底，考核上岗。
(2)高空作业人员按规定体检，并按要求系安全带。
(3)特种作业人员持证上。
(4)严格执行国家建工总局发布的《关于加强劳动保护工作的决定》中提出的
施工安全《十项措施》。
(5)每班前认真检查吊装索具、工器具，高空作业人员配好安全带，认真检查吊装索具、工器具，认真检查作业平台、爬梯等。
(6) 加强安全用电管理，严格执行JCJ44-88的规定。
(7) 设专职安全检查员一名，负责施工现场的安全工作。
7 防风措施
彩钢板围挡抗风力等级为8级，为了更有效的抵抗湖风，需对其进行加固。
(1)柱与柱之间采用Φ28钢筋牢固焊接，使围挡之间连接更紧密，整体受力，避免倒伏。
(2)围挡侧增设4#方管柱，柱与柱间采用Φ28钢筋电焊连接。
(3)彩钢板下方堆放沙袋，压住底边，防止底边被风吹裂。
8 防火措施
(1)临时围挡搭建需分类、分组堆放，按防火要求设定间距。消防器材布局合理规。
(2)用电线路、电器设备必须由具备相应资质电工统一安装，并配置漏电保护器等防护器材，统一采用三相五线制，即TN-S标准。
(3)建立、健全用电安全动火审批手续。易燃易爆物品管理“四定（定人、定职责、定岗位、定奖罚）”。
