H3C华三交换机基本配置命令大全,弱电人用的到!本期我们一起来了解下H3C最详细的基础命令。
一、不知道密码,如何恢复出厂设置1、开机启动,Ctrl+B进入bootrom菜单,选择恢复出厂设置。
2、用com线连上电脑,用超级终端进入,然后重启电脑,看提示按ctrl+b进入bootrom模式,然后按照菜单提示删除flash中的.cfg文件,然后重启就可以了。
二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过,也就是可以加入多个VLAN,所以Trunk 端口的VLAN加入不可能是一个一个地加,而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置,配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50~100 VLAN中。
1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 1005. Please wait...6. Done.表7-11 把Trunk端口添加到VLAN中的步骤s命令把该链路转换成Access链路,然后再使用本步命令转换成Trunk链路4port trunk permit vlan { vlan-id-list | all }例如:[sysname-GigabitEthernet1/0/1] port trunkpermit vlan 2 to 10将以上Trunk端口加入到一个或多个VLAN,以实现允许来自指定VLAN的数据包通过(也就是Cisco IOS中所说的VLAN修剪)二选一参数vlan-id-list = [ vlan-id1 [ to vlan-id2 ] ]&<1-10>用于指定Trunk端口允许加入的VLAN的范围,vlan-id取值范围为1~4094。
举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商,其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。
下面将详细介绍配置H3C三层交换机的四个步骤及其用法。
第一步:基本设置在配置H3C三层交换机之前,首先需要进行基本设置,包括设置设备的管理IP地址、主机名、密码等。
以下是一个基本设置的例子:1.登录到H3C三层交换机的控制台,输入用户名和密码。
2. 进入系统视图,通过命令"system-view"进入。
3. 设置设备的主机名,使用命令"sysname [主机名]"进行设置。
例如,"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址,使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。
然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。
例如,"interface vlan-interface 1"进入VLAN接口1模式,"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1,子网掩码为255.255.255.0。
5. 保存配置,使用命令"save"保存配置。
第二步:VLAN配置VLAN是虚拟局域网的缩写,通过配置VLAN可以将交换机的端口分成不同的虚拟网络,从而实现更好的网络管理和控制。
以下是一个VLAN配置的例子:1. 创建VLAN,使用命令"vlan [vlan号]"进行创建。
例如,"vlan 10"将创建一个VLAN编号为10的VLAN。
2. 将端口加入VLAN,使用命令"port vlan [vlan号] [端口号]"进行配置。
h3c交换机配置命令详细解释其实不同厂家型号的交换机设置都是差不多的,只是不同厂家的交换机设置的命令是不同的!今天小编就来给你介绍一下h3c 交换机配置命令详细解释,希望你能够使用上!h3c交换机配置命令详细解释1、配置文件相关命令[Quidway]display current-configuration 显示当前生效的配置[Quidway]display saved-configuration ;显示flash中配置文件,即下次上电启动时所用的配置文件reset saved-configuration ;檫除旧的配置文件reboot ;交换机重启display version ;显示系统版本信息2、基本配置[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关3、telnet配置[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ;创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1 [DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1 [DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ;显示flash中配置文件,即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ;檫除旧的配置文件<Quidway>reboot ;交换机重启<Quidway>display version ;显示系统版本信息2、基本配置[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关3、telnet配置[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ;创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ;将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
H3C华三交换机基本配置命令大全,别到用的时候找不到了!本期我们一起来学习一下H3C最详细的基础命令。
一、不知道密码,如何恢复出厂设置1、开机启动,Ctrl+B进入bootrom菜单,选择恢复出厂设置。
2、用com线连上电脑,用超级终端进入,然后重启电脑,看提示按ctrl+b 进入bootrom模式,然后按照菜单提示删除flash中的.cfg文件,然后重启就可以了。
二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过,也就是可以加入多个VLAN,所以Trunk 端口的VLAN加入不可能是一个一个地加,而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置,配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50~100 VLAN中。
1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
三、H3C交换机基础配置说明1、以太网端口的链路类型Access link:只能允许某一个vlan的untagged数据流通过。
Trunk link:允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。
Hybrid link:允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。
hybrid link端口可以允许多个vlan的报文发送时不携带标签,而Trunk端口只允许缺省vlan的报文发送时不携带标签。
一、常用的交换机的命令1、interfave vlan-internet 1 #进入VLAN1端口,默认情况下交换机的所有端口都处于VLAN1中。
2、display this #查看当前端口的配置。
二、H3C交换机的配置视图1、用户视图:启动交换机的第一个看到的视图,其表示方式为〈H3C〉,在用户视图下可以进行最简单的命令,如dis cu、dis ver等。
2、系统视图:在用户视图下输入system-view,进入系统视图下,其表示方式为[H3C],在系统视图下可以进一步的查看交换机的配置信息和调试信息,还可以进入具体的配置视图下进行参数的配置等。
3、以太网端口视图:在系统视图下输入interface命令可以是入以太网端口视图,如在[H3C]后输入interface e1/0/1,就进入了该交换机的第一个端口。
表示方式为:[H3C-Ethernet0/1].4、VLAN视图:在系统视图下输入vlan vlan1就可以进入VLAN视图,主要完成对VLAN 的属性配置,表示方式为:[H3C-VLAN1]。
5、VTY视图:在系统视图下输入user-interface VTY number就可以进入VTY用户视图,在这个视图下可以配置登陆用户的验证信息。
***********在配置时应该注意视图的变化,有些命令必须是在规定的视图下完成的。
三、配置以太网交换机及配置方式1、console口的配置方式:利用这种方式是最基本、最直接有效的方式。
2、telnet配置方式:要做的准备是为交换机配置管理IP地址和配置用户的远程口令,首先,在VLAN视图下,使用ip address *.*.*.*来为交换机配置一个IP地址。
应该注意是的这个IP 地址应该与VLAN所连接的PC机的IP处于同一个网段。
正常来讲,telnet允许5个vty用户。
但都没做任何配置。
必须要对远程用户配置口令才能使用。
[H3C]user-interface vty 0[H3C-ui-vty0]set authentication password simple ***(用户口令)H3C交换机支持最多5个用户同时利用telnet访问,如果超过5个用户数量则提示Too many users四、端口技术1、端口速率标准以太网,最先出现的一种交换以太网,真正实现了带宽独享,其速率为10MB,它包括电端口和光端口。
H3C交换机基本配置命令大全介绍交换机工作于OSI参考模型的第二层,即数据链路层。
交换机内部的CPU会在每个端口成功连接时,通过将MAC地址和端口对应,形成一张MAC表,其中H3C交换机是比较常用的一种,那么有哪些配置命令呢?这篇文章主要介绍了H3C交换机基本配置命令明细一览,需要的朋友可以参考下1:配置登录用户,口令等//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] //配置视图(配置密码后必须输入密码才可进入配置视图)[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码system-view[H3C]super password level 3 cipher/simple xxxxx //设置本地登录交换机命令[H3C] aaa //进入aaa认证模式定义用户账户[H3C-aaa] local-user duowan password cipher duowan[H3C-aaa] local-user duowan level 15[H3C-aaa] local-user duowan service-type telnet terminal ssh //有时候这个命令是最先可以运 //行的,上边两个命令像password,level都是定义完vty 的 // authentication-mode aaa后才出现[H3C-aaa] quit[H3C] user-interface vty 0 4 //当时很奇怪这个命令就是找不到,最后尝试了几次才能运行[H3C-ui-vty0-4] authentication-mode aaa[H3C-ui-vty0-4] quit单独设置远程登录账户:system-view[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode password //设置登录模式[H3C-ui-vty0-4]user privilege level 3 //管理权限配置,3为管理级权限[H3C-ui-vty0-4]set authentication password cipher 123456 //设置登录密码以密文方式登录[H3C-ui-vty0-4]quit[H3C]2:H3C VLan设置创建vlan://用户直行模式提示符,用户视图system-view //进入配置视图[H3C] vlan 10 //创建vlan 10,并进入vlan10配置视图,如果vlan10存在就直接进入vlan10配置视图[H3C-vlan10] quit //回到配置视图[H3C] vlan 100 //创建vlan 100,并进入vlan100配置视图,如果vlan10存在就直接进入vlan100配置视图[H3C-vlan100] quit //回到配置视图将端口加入到vlan中:[H3C] interface GigabitEthernet2/0/1 (10G光口)[H3C- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[H3C- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100[H3C- GigabitEthernet2/0/1] quit[H3C] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。
H3C交换机配置基本命令详解H3C交换机配置基本命令详解随着移动互联网趋势加快以及智能终端的快速普及,WLAN应用需求在全球保持高速增长态势。
下面是店铺整理的'关于H3C交换机配置基本命令详解,希望大家认真阅读!1、配置主机名[H3C]systemname H3C2、配置console口密码# 进入系统视图。
system-view# 进入AUX用户界面视图。
[H3C] user-interface aux 0# 设置通过Console口登录交换机的用户进行Password认证。
[H3C-ui-aux0] authentication-mode password# 设置用户的认证口令为加密方式,口令为123456。
[H3C-ui-aux0] set authentication password cipher 123456 # 设置从AUX用户界面登录后可以访问的命令级别为2级。
[H3C-ui-aux0] user privilege level 23、配置T elnet# 进入系统视图。
system-view# 进入VTY0用户界面视图。
[H3C] user-interface vty 0# 设置通过VTY0口登录交换机的用户进行Password认证。
[H3C-ui-vty0] authentication-mode password# 设置用户的认证口令为密码方式,口令为123456。
[H3C-ui-vty0] set authentication password cipher 123456# 设置从VTY0用户界面登录后可以访问的命令级别为2级。
[H3C-ui-vty0] user privilege level 2# 设置VTY0用户界面支持T elnet协议。
[H3C-ui-vty0] protocol inbound telnet4、配置交换机VLAN 1 管理地址system-view[H3C] interface vlan-interface 1[H3C-VLAN-interface1] ip address 192.168.0.129 255.255.255.05、配置交换机网关地址[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.0.16、配置HTTP服务[H3C] local-user admin #创建http用户[H3C-luser-admin] service-type telnet[H3C-luser-admin] authorization-attribute level 3[H3C-luser-admin] password cipher admin #设置http用户密码,并加密显示7、配置SNMP[H3C]snmp-agent[H3C]snmp-agent community read 123456 #设置snmp团体名称,权限为只读[H3C]snmp-agent sys-info version v1 v2c #设置snmp版本v1 和v28、Qos端口限速[H3C] interface gigabitethernet 1/0/1# 配置限速参数,端口进/出速率限制为5120kbps。
H3C配置经典全面教程〔经历和资料收集整理版〕1 H3C MSR路由器、交换机根本调试步骤〔初学级别〕:1.1如何登陆进路由器或交换机1.1.1搭建配置环境第一次使用H3C系列路由器时,只能通过配置口(Console)进展配置。
1〕将配置电缆的RJ-45一端连到路由器的配置口(Console)上。
2〕将配置电缆的DB-9(或DB-25)孔式插头接到要对路由器进展配置的微机或终端的串口上。
备注:登陆交换机的方法与路由器的一致,现仅用路由器举1.1.2设置微机或终端的参数〔进入路由器或交换机〕1〕翻开微机〔笔记本电脑〕或终端。
如果使用微机进展配置,需要在微机上运行终端仿真程序,如Windows的超级终端。
2〕第二步:设置终端参数a、命名此终端 H3C或者自己想命的名b、选择串口一般选用口,常选用1c、设置终端具体参数(此处点击“默认值〞即可)d、翻开路由器的电源,路由器进展启动e、当路由器启动完毕后,回车几下,当出现<H3C>时即可配置路由器。
1.2路由器根本调试命令1.2.1使用本地用户进展telnet登录的认证<H3C> system-view 进入系统视图[H3C]telnet server enable 翻开路由器的telnet功能[H3C]configure-user count 5设置允许同时配置路由器的用户数[H3C]local-user telnet 添加本地用户(此处为telnet用户登陆时使用的用户名)[H3C-luser-telnet]password simple h3c 设置telnet用户登陆时所使用的密码[H3C-luser-telnet]service-type telnet 设置本地用户的效劳类型(此处为telnet)[H3C-luser-telnet]level 3 设置本地用户的效劳级别[H3C-luser-telnet]quit 退出本地用户视图[H3C][H3C]user-interface vty 0 4 进入用户视图[H3C-ui-vty0-4]authentication-mode scheme 选择“scheme〞认证方式备注:红色局部可以由客户自行设置,此处仅做举例时使用!1.2.2路由器接口的配置为接口配置ip地址<H3C> system-view 进入系统视图[H3C] interface serial 3/0 进入*个端口[H3C-Serial3/0] ip address 为该端口设置ip地址[H3C-Serial3/0] undo shutdown 对该端口进展复位[H3C-Serial3/0] quit 退回到系统视图[H3C]备注:红色局部可以由客户自行设置,此处仅做举例时使用!1.2.3静态路由或默认路由的配置<H3C> system-view 进入系统视图[H3C]ip route-static 192.168.1.0 255.255.255.0 192.168.0.1 添加一条静态路由[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 添加一条默认路由备注:红色局部可以由客户自行设置,此处仅做举例时使用!1.2.3配置文件的管理display current-configuration 显示当前的配置文件<H3C>save 保存配置文件display interface GigabitEthernet 0/0 查看*端口的状态备注:display命令可以在任何视图下进展红色局部可以由客户自行设置,此处仅做举例时使用!交换机的配置文件管理与路由器一样,故交换机的配置幻灯片中不再做举例。
H3C交换机基础配置命令详解交换机的配置华为与H3C比较类似,这里面我们今天就来了解下,基础的配置命令,大家可以重点看下vlan的划分,这个在项目应用中较多。
一、基本配置<H3C> //用户直行模式提示符,用户视图<H3C>system-view //进入配置视图[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码一、用户配置<H3C>system-view[H3C]super passwordH3C //设置用户分级密码[H3C]undo superpassword //删除用户分级密码[H3C]localuser bigheap 1234561 //Web网管用户设置,1(缺省)为管理级用户,缺省admin,admin[H3C]undo localuserbigheap //删除Web网管用户[H3C]user-interface aux0 //只支持0[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undoidle-timeout //恢复默认值[H3C]user-interface vty0 //只支持0和1[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undoidle-timeout //恢复默认值[H3C-vty]set authentication password123456 //设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword //取消密码[H3C]displayusers //显示用户[H3C]displayuser-interface //用户界面状态三、VLAN配置[H3C]vlan 2 //创建VLAN2[H3C]undo vlanall //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable //打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall //显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信[H3C]user-group20 //创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 //显示user-group 20的相关信息四、交换机IP配置[H3C]vlan 20 //创建vlan[H3C]management-vlan 20 //管理vlan[H3C]interface vlan-interface20 //进入并管理vlan20[H3C]undo interface vlan-interface20 //删除管理VLAN接口[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口静态IP地址(缺省为192.168.0.234) [H3C-Vlan-interface20]undo ipaddress //删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 //指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown //关闭接口[H3C-Vlan-interface20]undoshutdown //开启[H3C]display ip //显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息<H3C>debuggingip //开启IP调试功能<H3C>undo debugging ip五、DHCP客户端配置[H3C-Vlan-interface20]ip addressdhcp-alloc // 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc // 取消[H3C]display dhcp //显示DHCP客户信息<H3C>debuggingdhcp-alloc //开启DHCP调试功能<H3C>undo debugging dhcp-alloc六、端口配置[H3C]interface Ethernet0/3 //进入端口[H3C-Ethernet0/3]shutdown //关闭端口[H3C-Ethernet0/3]speed100 //速率可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull //双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control //开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal //内环测试[H3C-Ethernet0/3]loopbackexternal //外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-typetrunk //设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 //设置20为该trunk 的缺省VLAN,默认为1(trunk线路两端的PVID必须一致) [H3C-Ethernet0/3]port access vlan20 //将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall //允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto //设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet0/1 //删除该汇聚组[H3C]link-aggregation modeegress //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters //清除所有端口的统计信息[H3C]display link-aggregation Ethernet0/3 //显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test //诊断该端口的电路状况七、集群配置S2100只能作为成员交换机加入集群中,加入后系统名改为'集群名_成员编号.原系统名'的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable //启用群集功能,缺省为启用[H3C]cluster //进入群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undoadministrator-address //退出集群[H3C]displaycluster //显示集群信息[H3C]management-vlan2 //集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN八、QOS优先级配置QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority7 //设置端口优先级为7,默认为0[H3C]priority-trustcos //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式) [H3C]queue-scheduler hq-wrr 2 4 68 //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler //显示队列调度模式及参数[H3C]displaypriority-trust //显示优先级信任模式九、系统管理[H3C]mac-address blackhole H-H-H vlan1 //在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 //在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging500 //设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault //恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable //启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip192.168.0.3 //向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level8 //设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging //启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging //启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping //启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center //显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer //显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer //显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer //清除日志缓冲区的信息<H3C>resettrapbuffer //清除告警缓冲区的信息十、网络协议配置NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable //缺省情况下是开启的[H3C-Ethernet0/3]ndpenable //缺省情况下开启[H3C]display ndp //显示NDP配置信息[H3C]display ndp interface Ethernet0/1 //显示指定端口NDP 发现的邻居信息<H3C>debugging ndp interface Ethernet0/1// HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。

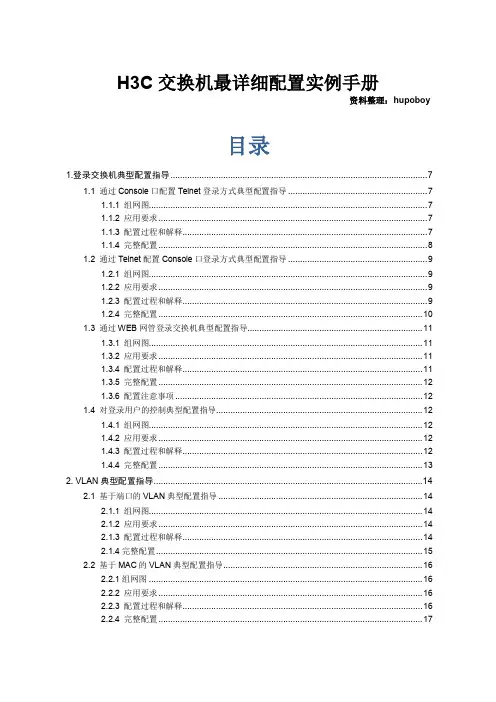

H3C交换机最详细配置实例手册资料整理:hupoboy目录1.登录交换机典型配置指导 (7)1.1 通过Console口配置Telnet登录方式典型配置指导 (7)1.1.1 组网图 (7)1.1.2 应用要求 (7)1.1.3 配置过程和解释 (7)1.1.4 完整配置 (8)1.2 通过Telnet配置Console口登录方式典型配置指导 (9)1.2.1 组网图 (9)1.2.2 应用要求 (9)1.2.3 配置过程和解释 (9)1.2.4 完整配置 (10)1.3 通过WEB网管登录交换机典型配置指导 (11)1.3.1 组网图 (11)1.3.2 应用要求 (11)1.3.4 配置过程和解释 (11)1.3.5 完整配置 (12)1.3.6 配置注意事项 (12)1.4 对登录用户的控制典型配置指导 (12)1.4.1 组网图 (12)1.4.2 应用要求 (12)1.4.3 配置过程和解释 (12)1.4.4 完整配置 (13)2. VLAN典型配置指导 (14)2.1 基于端口的VLAN典型配置指导 (14)2.1.1 组网图 (14)2.1.2 应用要求 (14)2.1.3 配置过程和解释 (14)2.1.4完整配置 (15)2.2 基于MAC的VLAN典型配置指导 (16)2.2.1组网图 (16)2.2.2 应用要求 (16)2.2.3 配置过程和解释 (16)2.2.4 完整配置 (17)2.2.5 配置注意事项 (18)2.3 基于协议的VLAN典型配置指导 (18)2.3.1 组网图 (18)2.3.2 应用要求 (19)2.3.3 配置过程和解释 (19)2.3.4 完整配置 (19)2.4 基于IP子网的VLAN典型配置指导 (20)2.4.1 组网图 (20)2.4.2 应用要求 (20)2.4.3 配置过程和解释 (21)2.4.5 完整配置 (21)2.5 Isolate-user-vlan典型配置指导 (22)2.5.1 组网图 (22)2.5.2 应用要求 (22)2.5.3 配置过程和解释 (22)2.5.6 完整配置 (23)3. IPv4 ACL典型配置指导 (25)3.1 基本IPv4 ACL典型配置指导 (25)3.1.1 组网图 (25)3.1.2 应用要求 (25)3.1.3 配置过程和解释 (25)3.1.4 完整配置 (26)3.1.5 配置注意事项 (26)3.2 高级IPv4 ACL典型配置指导 (27)3.2.1 组网图 (28)3.2.2 应用要求 (28)3.2.3 配置过程和解释 (28)3.2.4 完整配置 (29)3.2.5 配置注意事项 (30)3.3 二层ACL典型配置指导 (30)3.3.1 组网图 (31)3.3.2 应用要求 (31)3.3.3 配置过程和解释 (31)3.3.4 完整配置 (31)3.3.5 配置注意事项 (32)3.4 用户自定义ACL和流模板典型配置指导 (32)3.4.1组网图 (33)3.4.2 应用要求 (33)3.4.3 配置过程和解释 (33)3.4.4 完整配置 (34)3.4.5 配置注意事项 (34)4. IPv6 ACL典型配置指导 (37)4.1 基本IPv6 ACL典型配置指导 (37)4.1.1 组网图 (37)4.1.2 应用要求 (37)4.1.3 配置过程和解释 (37)4.1.4 完整配置 (38)4.1.5 配置注意事项 (38)4.2 高级IPv6 ACL典型配置指导 (38)4.2.1 组网图 (39)4.2.2 应用要求 (39)4.2.3 配置过程和解释 (39)4.2.4 完整配置 (40)4.2.5 配置注意事项 (40)5. QoS典型配置指导 (41)5.1 端口限速和流量监管典型配置指导 (41)5.1.1 组网图 (41)5.1.2 应用要求 (41)5.1.3 配置过程和解释 (42)5.1.4 完整配置 (43)5.1.5 配置注意事项 (43)5.2 优先级重标记和队列调度典型配置指导 (46)5.2.1 组网图 (46)5.2.2 应用要求 (46)5.2.3 配置过程和解释 (47)5.2.4 完整配置 (48)5.2.5 配置注意事项 (48)5.3 优先级映射和队列调度典型配置指导 (50)5.3.1 组网图 (50)5.3.2 应用要求 (50)5.3.3 配置过程和解释 (51)5.3.4 完整配置 (51)5.3.5 配置注意事项 (52)5.4 流镜像和重定向至端口典型配置指导 (55)5.4.1 组网图 (55)5.4.2 应用要求 (55)5.4.3 配置过程和解释 (56)5.4.4 完整配置 (57)5.4.5 配置注意事项 (57)5.5 重定向至下一跳典型配置指导 (58)5.5.1 组网图 (58)5.5.2 应用要求 (58)5.5.3 配置过程和解释 (58)5.5.4 完整配置 (59)5.5.5 配置注意事项 (59)6. 交换机端口链路类型介绍 (60)6.1 交换机端口链路类型介绍 (60)6.2 各类型端口使用注意事项 (60)6.3 各类型端口在接收和发送报文时的处理 (61)6.4交换机Trunk端口配置 (62)6.4.1 组网需求: (62)6.4.2 组网图: (62)6.4.3 配置步骤: (63)6.5 交换机Hybrid端口配置 (64)6.5.1组网需求: (64)6.5.2组网图: (65)6.5.2 配置步骤: (66)7. 链路聚合典型配置指导 (70)7.1 链路聚合典型配置指导 (70)7.1.1 组网图 (70)7.1.2 应用要求 (70)7.1.3 配置过程和解释 (70)7.1.4 完整配置 (71)7.1.5 配置注意事项 (71)7.2 链路聚合典型配置指导 (72)7.2.1 组网图 (72)7.2.2 应用要求 (72)7.2.3 配置过程和解释 (72)7.2.4 配置注意事项 (73)8、端口镜像典型配置指导 (73)8.1 本地端口镜像典型配置指导 (73)8.1.1 组网图 (73)8.1.2 应用要求 (74)8.1.3 配置过程和解释 (74)8.1.4 完整配置 (74)8.1.5 配置注意事项 (74)8.2 远程端口镜像典型配置指导(方式一) (75)8.2.1 组网图 (76)8.2.2 应用要求 (76)8.2.3 配置过程和解释 (76)8.2.4 完整配置 (77)8.2.5 配置注意事项 (78)8.3 远程端口镜像典型配置指导(方式二) (79)8.3.1 组网图 (80)8.3.2 应用要求 (80)8.3.3 配置过程和解释 (80)8.3.4 完整配置 (81)8.3.5 配置注意事项 (82)9.端口隔离典型配置指导 (83)9.1 端口隔离概述 (83)9.2 端口隔离配置指导(方式一) (83)9.2.1 组网图 (83)9.2.2 配置过程和解释 (84)9.2.3 配置注意事项 (84)9.3 端口隔离配置指导(方式二) (84)9.3.1 组网图 (84)9.3.2 配置过程和解释 (85)9.3.3 配置注意事项 (85)10. LLDP典型配置指导 (86)10.1 LLDP简介 (86)10.2 LLDP典型配置指导 (87)10.2.1 组网图 (87)10.2.2 应用要求 (87)10.2.3 配置过程和解释 (87)10.2.4 完整配置 (89)10.2.5 配置注意事项 (89)11. DHCP典型配置指导 (90)11.1 DHCP服务器静态绑定地址典型配置指导 (90)11.1.1 组网图 (90)11.1.2 应用要求 (90)11.1.3 配置过程和解释 (90)11.1.4 完整配置 (90)11.1.5 配置注意事项 (91)11.2 DHCP服务器动态分配地址典型配置指导 (91)11.2.1 组网图 (91)11.2.2 应用要求 (91)11.2.3 配置过程和解释 (92)11.2.4 完整配置 (92)11.2.5 配置注意事项 (93)11.3 DHCP中继典型配置指导 (93)11.3.1 组网图 (94)11.3.2 应用要求 (94)11.3.3 配置过程和解释 (94)11.3.4 完整配置 (95)11.3.5 配置注意事项 (95)11.4 DHCP Snooping典型配置指导 (95)11.4.1 组网图 (96)11.4.2 应用要求 (96)11.4.3 配置过程和解释 (96)11.4.4 完整配置 (97)11.4.5 配置注意事项 (97)11.5 DHCP Snooping支持Option 82典型配置指导 (97)11.5.1 组网图 (98)11.5.2 应用要求 (98)11.5.3 配置过程和解释 (98)11.5.4完整配置 (100)11.5.6配置注意事项 (100)11.6 自动配置功能典型配置指导 (100)11.6.1 组网图 (101)11.6.2应用需求 (101)11.6.3配置过程和解释 (102)11.6.4完整配置 (105)11.6.7注意事项 (106)1.登录交换机典型配置指导1.1 通过Console口配置Telnet登录方式典型配置指导通过交换机Console口进行本地登录是登录交换机的最基本的方式,也是配置通过其他方式登录交换机的基础。
H3C 交换机的开局配置详述一、 通过Console 口进行本地登录说明:S3610&S5510系列以太网交换机的缺省系统名为H3C ,即命令行接口的提示符为H3C 。
以下配置举例中的命令行提示符均以H3C 为例。
a) 通过Console 口进行本地登录简介通过交换机Console 口进行本地登录是登录交换机的最基本的方式,也是配置通过其他方式登录交换机的基础。
S3610&S5510系列以太网交换机缺省情况下只能通过Console 口进行本地登录。
用户终端的通信参数配置要和交换机Console 口的配置保持一致,才能通过Console 口登录到以太网交换机上。
交换机Console 口的缺省配置如下。
1. 交换机Console 口缺省配置属性缺省值波特率 9600bit/s 流控方式 不进行流控 校验方式 无校验位 停止位 1 数据位8b) 通过Console 口登录交换机第一步:如图1-1所示,建立本地配置环境,只需将PC 机(或终端)的串口通过配置电缆与以太网交换机的Console 口连接。
PCSwitchRS-232配置电缆Console 口1-1通过Console 口搭建本地配置环境第二步:在PC 机上运行终端仿真程序(如Windows 3.X 的Terminal 或Windows 9X/Windows 2000/Windows XP 的超级终端等,以下配置以Windows XP 为例),选择与交换机相连的串口,配置终端通信参数为:波特率为9600bit/s 、8位数据位、1位停止位、无校验和无流控,如图1-2至图1-4所示。
1-2新建连接1-3连接端口配置1-4端口通信参数配置第三步:以太网交换机上电,终端上显示设备自检信息,自检结束后提示用户键入回车,之后将出现命令行提示符(如<H3C>)。
第四步:键入命令,配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入“?”,具体的配置命令请参考本手册中相关模块的内容。
H3C的路由器配置命令详解SYS进入视图配置模式in s0 进入serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码,电信分配enca hdlc/ppp 捆绑链路协议hdlc 或者pppip unn e0exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码,电信分配exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表ena password 口令writeexit以上根据中国电信ddn 专线多数情况应用普通用户模式enable 转入特权用户模式exit 退出配置help 系统帮助简述language 语言模式切换ping 检查网络主机连接及主机是否可达show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器特权用户模式#?clear 清除各项统计信息clock 管理系统时钟configure 进入全局配置模式debug 开启调试开关disable 返回普通用户模式download 下载新版本软件和配置文件erase 擦除FLASH中的配置exec-timeout 打开EXEC超时退出开关exit 退出配置first-config 设置或清除初次配置标志help 系统帮助简述language 语言模式切换monitor 打开用户屏幕调试信息输出开关no 关闭调试开关ping 检查网络主机连接及主机是否可达reboot 路由器重启setup 配置路由器参数show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM中全局配置模式aaa-enable 使能配置AAA(认证,授权和计费) access-list 配置标准访问表arp 设置静态ARP人口chat-script 生成一个用在modem上的执行脚本custom-list 创建定制队列列表dialer-list 创建dialer-listdram-wait 设置DRAM等待状态enable 修改ENABLE口令exit 退出全局配置模式firewall 配置防火墙状态flow-interval 设置流量控制时间间隔frame-relay 帧中继全局配置命令集ftp-server FTP 服务器help 系统帮助命令简述host 添加主机名称和其IP地址hostname 修改主机名ifquelen 更改接口队列长度interface 选择配置接口ip 全局IP配置命令子集ipx 全局IPX配置命令子集loghost 设置日志主机IP地址logic-channel 配置逻辑通道login 启动EXEC登录验证modem-timeout 设置modem 超时时间multilink 配置multilink 用户使用的接口multilink-user 配置multilink 用户使用的接口natserver 设置FTP,TELNET,WWW服务的IP地址no 关闭某些参数开关priority-list 创建优先级队列列表router 启动路由处理settr 设置时间范围snmp-server 修改SNMP参数tcp 配置全局TCP参数timerange 启动或关闭时间区域user 为PPP验证向系统中加入用户vpdn 设置VPDNvpdn-group 设置VPDN组x25 X.25协议分组层H3C交换机常用命令解释作者:admin 日期:2009-12-19字体大小: 小中大H3C交换机常用命令注释H3C交换机#######################################################################31、system-view进入系统视图模式2、sysname为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid设置端口访问模式7、undo shutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、vlan 10创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all允许所有的vlan通过H3C路由器############################################################################# #########1、system-view进入系统视图模式2、sysname R1为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0配置IP地址和子网掩码7、undo shutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router############################################################################# #############1、调整超级终端的显示字号;2、捕获超级终端操作命令行,以备日后查对;3、language-mode Chinese|English 中英文切换;4、复制命令到超级终端命令行,粘贴到主机;5、交换机清除配置:reset save ;reboot ;6、路由器、交换机配置时不能掉电,连通测试前一定要检查网络的连通性,不要犯最低级的错误。
H3C交换机开局配置详述一、配置交换机光端口、开通光链路配置命令<H3C>sys[H3C]interface GigabitEthernet1/1/1 #进入GigabitEthernet1/1/1接口#[H3C- GigabitEthernet1/1/1]speed 1000 #配置GigabitEthernet1/1/1接口速率#[H3C- GigabitEthernet1/1/1]duplex full #配置GigabitEthernet1/1/1工作模式为全双工#[H3C- GigabitEthernet1/1/1]port link-type trunk#配置GigabitEthernet1/1/1接口模式为trunk#[H3C- GigabitEthernet1/1/1]port trunk permit vlan 100#配置允许Vlan 100通过GigabitEthernet1/1/1#[H3C- GigabitEthernet1/1/1]]undo port trunk permit vlan 1#取消Vlan 1通过GigabitEthernet1/1/1#此段命令行即为配置交换机互联光端口,通常互联光端口为GigabitEthernet1/1/1,若为其他端口,则需根据实际情况调整端口号。
如H3C S5500系列,光端口通常为GigabitEthernet 1/0/25。
注意:本段配置命令从用户模式(尖括号符号)开始,在其他模式或接口下也可通过输入interface GigabitEthernet1/1/1进入相应端口,但为配置流程清晰,建议使用ctrl+z组合键或者quit命名退出至用户模式(尖括号符号),重新输入上述命令完成配置。
二、配置Scheme认证的Telnet登录I 配置过程1. 认证方式为Scheme时Telnet登录方式的配置ii. 配置举例1. 组网需求当前用户通过Console口(AUX用户界面)登录到交换机,且用户级别为管理级(3级)。
[S3600]H3C交换机配置详解本文来源于网络,感觉比较全面,给大家分享;一.用户配置:<H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1(缺省)为管理级用户,缺省admin,admin [H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN[H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息<H3C>debugging ip 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3< H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN< H3C>debugging cluster七.QoS配置:QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M [H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration< H3C>save[H3C]restore default 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version< H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-center enable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level 8 设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical 4.errors 5.warnings 6.notifications rmational 8.debugging< H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息<H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
