触摸按键与触摸屏设计指导

由于实际应用中，触摸按键基本都需要覆盖层，该文档默认电路设计中都存在覆盖层。

一、走线在工艺允许情况下，尽可能细和短，和LED等驱动线若出现交叉，尽可能90度交叉，避免近距离平行。

尽可能避免过孔。

高速信号线同样尽量远离触摸传感器走线，若出现交叉尽量垂直交叉，使用地线与高速信号线进行耦合，避免高速信号线与触摸传感器走线产生耦合。

建议触摸按键的直径(边长)在15mm，最好不低于10mm二、覆盖层材料覆盖层的厚薄是影响触摸按键效果的重要因素，过厚的覆盖层会影响电容变化率，建议在条件允许的情况尽可能的薄，建议不应超过3mm，在覆盖层比较厚的情况，可以在触摸按键上方开槽填充导电泡沫和垫片等材料。

高介电常数的覆盖材料比低介电常数灵敏度更高，但是高介电常数的覆盖层更容易带来串扰，特别是触摸传感器距离较近的情况下。

覆盖层和触摸按键之间尽可能避免存在空气，否则会导致介电常数大幅减小，1mm的气隙会导致灵敏度下降1/4～1/2，有可能的情况，尽可能使用粘合剂把覆盖层和PCB粘合好。

如果触摸按键之间距离过近，为避免串扰，可以考虑在相邻触摸按键的中部开气隙槽。

一般情况下，不建议使用导电覆盖层。

三、主动屏蔽主动屏蔽能够减少近距离时各个按键之间串扰、寄生电容和其他走线引发的干扰。

主动屏蔽线在按键周围走线建议宽度不小于1mm，屏蔽线与按键的建议间距2～3mm。

在按键与芯片引脚之间连接线附近，屏蔽线的宽度可与连接线保持一致，间隔可以缩短至0.5mm。

四、电源处理PCB接地时，因为和人体形成共地回路，触摸效果要比不接地时好。

尽可能采用更高的VDD供电。

如果没有覆盖层情况下，需要考虑ESD。

五、软件处理触摸按键必然会引入抖动和噪声，建议在MCU资源允许情况下引入软件二次处理，软件处理方法较多，有针对工频干扰的工频周期采样平均法，针对毛刺的压摆率限流器滤波等。

还有较为复杂的数字滤波器等。

工频周期采样平均——若每个工频周期采样次数设置为10次，则利用定时器每2ms触发一次单个或多个通道采样，把采样结果累加平均。

触摸按键原理及设计要点
触摸按键的原理
在现代电子设备中，触摸按键可以被认为是一种非常重要的交互方式，它大大提高了人类和机器之间的交互体验。

触摸按键的原理是使用一个光
电继电器来控制外部设备的电源。

当按下触摸按键时，光电继电器会产生
一个短暂的电流，这个电流会激发外部设备的继电器，从而控制电源的开关。

触摸按键的设计要点
1.选用高品质的外壳材料。

触摸按键的外壳材料有很大的影响，它的
耐用性，强度，重量和抗紫外线性都会影响触摸按键的使用体验。

2.确定合适的排布方式。

触摸按键的排布对交互体验至关重要，排布
合理能够有效减少用户的操作负担，促进更高的交互效率。

3.选择高性能的光电继电器。

光电继电器是触摸按键的核心组件，它
的性能直接影响触摸按键的稳定性和可靠性。

4.优化触摸按键的交互体验。

在设计触摸按键时，应当注意交互方式
的细节，比如按键的阻尼效果，触摸面板的颜色和材质等。

5.有效保护电源线路。

触摸按键的电源线路通常比较复杂，应该采取
有效的措施来防止外界的干扰，例如接地，加屏，加射频滤波器等。

6.注意电磁兼容性。

触摸式感应按键的设计原理及指南
一、触摸式感应按键的设计原理
触摸式感应按键（Touch Sensitive Buttons）是一种控制开关，通
常用于电子设备中，它是在按压按键时会产生电子信号，从而控制电子设
备的功能或者更改其设置参数。

这种按键的原理非常简单，通常由两个金
属层组成，其中一层为电极，用于获取输入信号并将其转换为电流信号，
另一层为另一个电极，用于将电流信号转换为电压信号，从而达到控制功
能的目的。

当触摸按钮被按下时，两个电极之间会形成一个完整的电路，
从而使电路发生电动势，从而产生电子信号。

二、触摸式感应按键的指南
1、在触摸式感应按键的设计中，应该考虑到按键的体积和尺寸，以
便在电子设备中更容易操作。

2、触摸感知开关的尺寸设计应尽量紧凑，以便尽可能的节省电子元
件的空间，以节约空间，同时也提高电路的密度。

3、触摸式感应按键的设计要考虑材料选择问题，材料应选择抗静电、耐高温的高品质材料，这样才能确保触摸按键能够在高温下长期运行。

4、在触摸式感应按键的设计中，还应考虑触点的位置，防止触点太
近或太远，这样可以避免按键感应失效的情况，有利于确保触摸按键的正
常操作。

触摸屏设计方案1. 引言触摸屏作为一种用户界面交互方式，已经在电子设备领域中得到广泛应用。

它可以取代物理按键，提供更直观、便捷的操控方式。

本文将介绍一个触摸屏设计方案，包括设计目标、硬件选型、软件开发以及测试计划。

2. 设计目标在设计触摸屏前，首先需要明确设计目标。

以下是本设计方案的目标：•实现高精度触摸控制：触摸屏应该有足够的分辨率和灵敏度，以实现精准的触摸控制。

•支持多点触控：触摸屏应该支持多点触控，以实现更复杂的手势操作。

•高可靠性和稳定性：触摸屏应该具备高可靠性和稳定性，能够在长时间使用中保持正常工作。

•低功耗：触摸屏应该尽可能降低功耗，延长电池续航时间。

•符合人体工程学设计：触摸屏的外形和尺寸应该符合人体工程学的要求，使操作更舒适。

3. 硬件选型选择适合的硬件是设计触摸屏的重要一步。

下面是本设计方案的硬件选型：3.1 触摸屏芯片触摸屏芯片是触摸屏的核心组件，负责将触摸信号转换为数字信号输出。

在选型触摸屏芯片时，需要考虑以下因素：•分辨率：选择具备高分辨率的触摸屏芯片，以获得更准确的触摸控制。

•灵敏度：选择灵敏度高的触摸屏芯片，以提高触摸的响应速度。

•接口类型：触摸屏芯片应支持常用接口类型，比如I2C或SPI，在连接主控芯片时更加方便。

•抗干扰能力：触摸屏芯片应具备较好的抗干扰能力，以减少外部干扰对触摸控制的影响。

3.2 显示屏触摸屏一般与显示屏结合使用，形成一个完整的显示控制系统。

在选型显示屏时，需要考虑以下因素：•分辨率：选择与触摸屏芯片匹配的显示屏，以保证触摸和显示的一致性。

•尺寸和比例：根据应用场景和终端设备的尺寸要求选择合适的显示屏尺寸和比例。

•显示技术：根据应用需求选择合适的显示技术，比如LCD、OLED等。

3.3 控制器控制器是触摸屏与主控芯片之间的桥梁，负责将触摸信号传输给主控芯片，并接收主控芯片发送的指令。

在选型控制器时，需要考虑以下因素：•接口类型：选择与主控芯片兼容的控制器，以确保信号传输的稳定性。

触摸按键方案1. 引言触摸按键是一种通过触摸感应表面来实现操作的输入方式。

相较于传统的机械按键，触摸按键具有更加简洁、美观、易于维护的优势，因此在许多电子设备中被广泛应用。

本文将介绍触摸按键的工作原理、设计要点以及常见的应用案例。

2. 工作原理触摸按键通过检测人体对电容的影响来实现触摸操作。

一般而言，使用电容感应触摸技术来实现触摸按键。

电容感应触摸技术主要依赖于电容传感器，在触摸按键的表面布置一层导电玻璃或金属薄膜，并通过电容传感器来检测人体接近时的电容变化。

触摸按键的电容传感器通常采用两种不同的技术来实现：2.1 电阻感应技术电阻感应技术通过在触摸按键的表面覆盖一层导电材料，并在其周围布置一组感应电极，将触摸按键形成的电容作为电路的一部分来测量。

当人体接近触摸按键时，电容的值会发生变化，从而触发相应的操作。

2.2 电容感应技术电容感应技术利用触摸按键上表面电角模型来感应人体靠近时的电容变化。

通过在触摸按键表面布置一组感应电极，当人体接近时，感应电极的电容值会发生变化，从而触发相应的操作。

3. 设计要点在设计触摸按键方案时，需要考虑以下几个关键要点：3.1 材料选择触摸按键的材料选择是一个重要的设计决策。

常用的材料包括导电玻璃、金属薄膜等。

材料的导电性能、机械强度以及透明性等特性需要综合考虑。

3.2 电路设计触摸按键的电路设计需要合理布局感应电极，并选择合适的电容传感器和信号处理芯片。

电路设计的关键是确保稳定的电容测量和低功耗。

3.3 接地设计触摸按键的接地设计是确保触摸按键稳定性和可靠性的关键。

合适的接地方案可以降低触摸按键受到干扰的可能性，并提供稳定的工作环境。

3.4 防护设计触摸按键的防护设计需要考虑防水、防尘等特性。

合适的防护设计可以提高触摸按键的寿命和可靠性。

4. 应用案例触摸按键广泛应用于各种电子设备中，下面是一些常见的应用案例：4.1 智能手机智能手机是最常见的触摸按键应用之一。

触摸屏幕作为手机主要的输入方式，具有良好的用户体验和操作便捷性。

触摸按键方案随着技术的发展，触摸按键方案在现代电子产品中扮演着重要的角色。

触摸按键方案不仅影响用户体验，还对设备的可靠性和易用性产生重要影响。

在本文中，我们将讨论触摸按键方案的设计原则、常用技术和发展趋势。

一、设计原则触摸按键方案的设计应满足以下原则：1. 界面直观易懂：用户应能够直观地理解和操作触摸按键。

按键布局应合理，界面元素应清晰易辨。

2. 反馈及时准确：触摸按键的反馈应及时准确，以增强用户的交互体验。

典型的反馈方式包括声音、振动和光线。

3. 灵敏度可调：不同用户对于触摸按键灵敏度的需求不同，因此触摸按键方案应允许用户灵活调整触摸的感应程度。

4. 耐久可靠：触摸按键方案应具备良好的耐久性和可靠性，以确保长时间使用不出现故障或损坏。

二、常用技术触摸按键方案可以使用多种技术实现。

以下是几种常用的触摸按键技术：1. 电容触摸屏：电容触摸屏是目前应用最广泛的触摸技术之一。

它基于电容原理，通过触摸物体时的电荷变化来实现按键的检测和操作。

2. 阻性触摸屏：阻性触摸屏是较早期的触摸技术之一。

它基于电阻原理，通过两层导电薄膜之间的接触来实现按键的检测和操作。

3. 声表面波触摸屏：声表面波触摸屏是一种使用声波传导的触摸技术。

它通过发射超声波并接收反射波来实现按键的检测和操作。

4. 光学触摸屏：光学触摸屏利用红外线或激光来实现按键的检测和操作。

它通过检测光线的中断或反射来判断触摸事件。

三、发展趋势随着科技的不断进步，触摸按键方案也在不断发展。

以下是触摸按键方案的一些发展趋势：1. 多点触控：多点触摸技术允许用户使用多个手指或手指和手掌进行交互操作。

这使得用户能够更自由、更直观地操作设备。

2. 柔性触摸屏：柔性触摸屏可以弯曲和折叠，适应不同的设备形态和使用场景。

它的出现为可穿戴设备和可折叠设备提供了更多可能性。

3. 虚拟按键：虚拟按键通过在屏幕上模拟物理按键的方式来实现按键操作。

它可以根据不同的应用场景动态调整按键布局和样式，提供更灵活的交互方式。

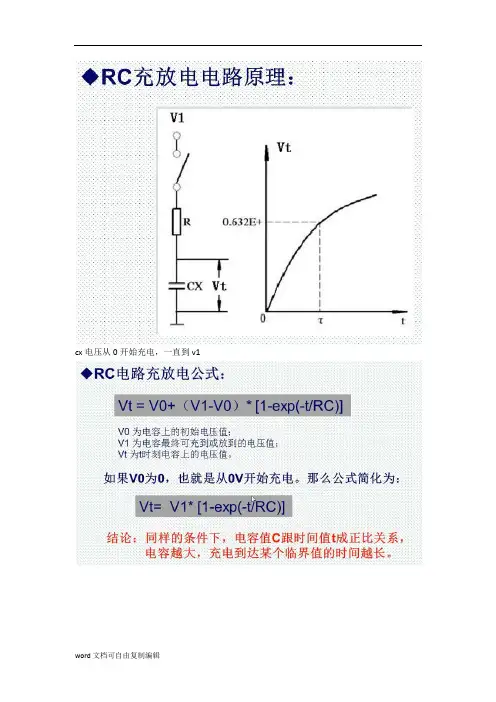

cx电压从0开始充电，一直到v1上图右边是一个最基本的触摸按键，中间圆形绿色的为铜（我们可以称之为按键），在这些按键中会引出一根导线与MAU相连，MAU通过这些导线来检测是否有按键按下，外围的绿色也是铜不过这些铜与GND大地相连，在按键和外围铜直接是空隙（空隙d）上图右边是左图的截面图，当没有手指接触时只有一个电容cp,，当有手指接触时，按键通过手指就形成了电容cf二。

硬件连接电容式触摸按键原理现阶段，随着电容式触摸按键在外形美观和使用寿命等方面都优于传统的机械按键，电容式触摸按键的应用领域也日益广泛，包括家电、消费电子、工业控制和移动设备等。

本文就一种具体的电容式触摸开关芯片SJT5104介绍一下电容式触摸按键的基本工作原理和材料选择。

一工作原理任何两个导电的物体之间都存在着感应电容，一个按键即一个焊盘与大地也可构成一个感应电容，在周围环境不变的情况下，该感应电容值是固定不变的微小值。

当有人体手指靠近触摸按键时，人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容，会使总感应电容值增加。

电容式触摸按键IC在检测到某个按键的感应电容值发生改变后，将输出某个按键被按下的确定信号。

电容式触摸按键因为没有机械构造，所有的检测都是电量的微小变化，所以对各种干扰会更加敏感，因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。

二触摸PAD设计1. 触摸PAD材料触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。

不管使用什么材料，按键感应盘必须紧密贴在面板上，中间不能有空气间隙。

当用平顶圆柱弹簧时，触摸线和弹簧连接处的PCB，镂空铺地的直径应该稍大于弹簧的直径，保证弹簧即使被压缩到PCB板上，也不会接触到铺地。

2. 触摸PAD形状原则上可以做成任意形状，中间可留孔或镂空。

作者推荐做成边缘圆滑的形状，可以避免尖端放电效应。

一般应用圆形和正方形较常见。

触摸按键方案触摸按键技术在现代电子设备中得到了广泛的应用，从智能手机到家用电器，触摸按键为用户提供了一种直观且方便的操作方式。

本文将介绍触摸按键的原理、不同的实现方案以及其在不同领域的应用。

一、触摸按键的原理触摸按键的原理基于电容感应技术。

当手指接触触摸面板时，由于人体是导电的，触摸面板上的电场将发生变化。

传感器会检测这种变化，并将其转化为数字信号，从而实现触摸输入的功能。

二、触摸按键的实现方案1. 电阻式触摸屏电阻式触摸屏是最早应用的触摸按键技术之一。

它由两层透明导电的薄膜组成，中间隔着微小的空气间隙。

当手指触摸屏幕时，两层导电薄膜会接触到一起，形成一个电路。

控制器会通过测量电流的变化来确定触摸位置。

电阻式触摸屏具有较好的耐久性和适应性，但其精度和响应速度相对较低。

2. 电容式触摸屏电容式触摸屏是目前应用最广泛的触摸按键技术。

它采用导电涂层覆盖整个触摸面板，并搭配控制电路进行工作。

当手指接触触摸屏时，体内的电荷会改变触摸屏的电场分布，控制电路会感知到这种变化，并确定触摸位置。

电容式触摸屏具有较高的触摸精度和响应速度，支持多点触控和手写输入，适用于大多数电子设备。

3. 声表面波触摸屏声表面波触摸屏利用超声波传感器探测触摸位置，没有导电薄膜覆盖在触摸屏上。

当手指触摸屏幕时，触摸位置会引起超声波的衰减，传感器会检测到这种信号，并确定触摸位置。

声表面波触摸屏具有较高的可靠性和耐久性，但成本相对较高，应用程度相对较低。

三、触摸按键在不同领域的应用1. 智能手机和平板电脑触摸按键是智能手机和平板电脑的标配功能。

用户可以通过触摸屏幕进行各种操作，如拨打电话、发送短信、浏览网页等。

触摸屏幕的灵敏度和流畅性对用户体验至关重要。

2. 家用电器越来越多的家用电器开始采用触摸按键技术，如微波炉、冰箱、洗衣机等。

触摸按键取代了传统的物理按键，使电器的操作更加简单和直观。

同时，触摸按键也提供了更好的防水性能，增加了产品的安全性和可靠性。

触摸按键与触摸屏设计指导徐国斌2007-11-05homerx@/mobilemd目录：1．概述2．触摸按键设计指导3．触摸屏设计指导4．Lens Touch Panel设计指导5．电容式Lens Touch Panel6．附录：Psoc触摸按键问答1. 概述对触摸屏与触摸按键在手机中的设计与应用进行介绍，对设计的经验数据进行总结。

达到设计资料和经验的共享，避免低级错误的重复发生。

2. 触摸按键设计指导 2.1 触摸按键的功能与原理2.1.1触摸按键的功能触摸按键起keypad 的作用。

与keypad 不同的是，keypad 通过开关或metaldome 的通断发挥作用，触摸按键通过检测电容的变化，经过触摸按键集成芯片处理后，输出开关的通断信号。

2.1.2触摸按键的原理如下图，是触摸按键的工作原理。

在任何两个导电的物体之间都存在电容，电容的大小与介质的导电性质、极板的大小与导电性质、极板周围是否存在导电物质等有关。

PCB 板（或者FPC ）之间两块露铜区域就是电容的两个极板，等于一个电容器。

当人体的手指接近PCB 时，由于人体的导电性，会改变电容的大小。

触摸按键芯片检测到电容值大幅升高后，输出开关信号。

在触摸按键PCB 上，存在电容极板、地、走线、隔离区等，组成触摸按键的电容环境，如下图所示。

FingerTime Capacitance C2.1.3 触摸按键的按键形式触摸按键可以组成以下几种按键z单个按键z条状按键（包括环状按键）z块状按键单个按键条状按键块状按键2.1.4触摸按键的电气原理图如下：在PCB板上的露铜区域组成电容器，即触摸按键传感器。

传感器的信号输入芯片，芯片经过检测并计算后，输出开关信号并控制灯照亮与否。

灯构成触摸按键的背光源。

2.2 触摸按键的尺寸设计按键可以是圆形、矩形、椭圆形或者任何其他的形状。

其中以矩形和圆形应用最为普遍，如图所示：通常在按键的中间挖空，使PCB下方的光线可以通过挖空导到PCB上方，照亮LENS上的字符。

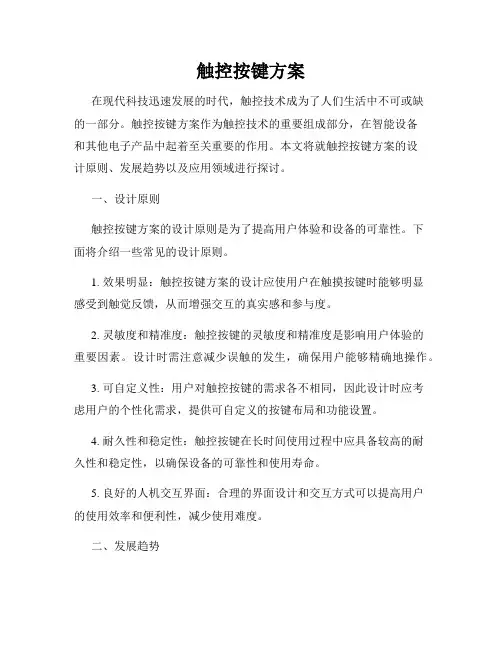

触控按键方案在现代科技迅速发展的时代，触控技术成为了人们生活中不可或缺的一部分。

触控按键方案作为触控技术的重要组成部分，在智能设备和其他电子产品中起着至关重要的作用。

本文将就触控按键方案的设计原则、发展趋势以及应用领域进行探讨。

一、设计原则触控按键方案的设计原则是为了提高用户体验和设备的可靠性。

下面将介绍一些常见的设计原则。

1. 效果明显：触控按键方案的设计应使用户在触摸按键时能够明显感受到触觉反馈，从而增强交互的真实感和参与度。

2. 灵敏度和精准度：触控按键的灵敏度和精准度是影响用户体验的重要因素。

设计时需注意减少误触的发生，确保用户能够精确地操作。

3. 可自定义性：用户对触控按键的需求各不相同，因此设计时应考虑用户的个性化需求，提供可自定义的按键布局和功能设置。

4. 耐久性和稳定性：触控按键在长时间使用过程中应具备较高的耐久性和稳定性，以确保设备的可靠性和使用寿命。

5. 良好的人机交互界面：合理的界面设计和交互方式可以提高用户的使用效率和便利性，减少使用难度。

二、发展趋势随着科技的不断进步，触控按键方案也在不断发展和创新。

以下是触控按键方案的一些发展趋势。

1. 多模态交互：将触控按键方案与语音识别、手势识别等技术相结合，实现多种交互方式的无缝切换，提供更加灵活和便利的用户体验。

2. 智能化和自适应：通过智能算法和机器学习等技术，使触控按键方案能够根据用户的习惯和需求进行自适应调整，提供更加智能化的交互体验。

3. 虚拟按键：虚拟按键通过软件模拟的方式代替传统的物理按键，可以随着需要而随时改变布局和样式，提供更大的自由度和灵活性。

4. 生物识别技术：指纹识别、面部识别等生物识别技术的应用为触控按键方案带来了更高的安全性和便利性，提升了用户体验和设备的可靠性。

三、应用领域触控按键方案广泛应用于各种电子产品和设备中，以下是一些常见的应用领域。

1. 智能手机和平板电脑：触控屏幕作为手机和平板电脑的主要操作界面，触控按键方案的设计对用户体验至关重要。

触摸按键设计指导V1.0 1.触摸按键原理图设计1.1 BF6910/11ASXX系列触摸按键芯片应用电路1.1.1 BF6910AS10 参考应用电路图表1BF6910AS10 参考应用电路1.1.2 BF6910AS14 参考应用电路图2 BF6910AS14 应用电路1.1.3 BF6911AQ22参考应用电路图3 BF6911AQ22 参考应用电路1.1.4 BF6911AS22参考应用电路图4 BF6911AS22 参考应用电路2.PCB Layout设计2.1 PCB布局1.触摸通道与触控芯片、其它元件布局在不同的层。

2.触摸通道电阻尽量靠近芯片。

3.芯片大小滤波电容靠近芯片放置。

4.预留测试接口，以方便调试。

2.2 走线：1. 尽量把触摸通道走线放在底层，触摸通道在顶层。

2. 触摸通道、触摸通道走线与铺地之间的间距至少30mil。

3. 不要把触摸通道走线布置在触摸通道下面。

4. 触摸通道走线间距应当至少是触摸通道走线宽度的两倍。

5. 时钟、数据或周期信号走线都不应该与触摸通道走线相邻平行布设。

这些信号线应当尽可能地与触摸通道走线垂直，或者布设在PCB的其他区域。

如果时钟、数据或任何周期信号走线确实需要与触摸的信号走线平行布设，它们应当被布设在不同的层并且不能重叠，而且应当尽可能地缩短信号线平行部分的长度。

6.电源走线,触摸芯片最好用一根独立的走线从板子的供电点取电，不要和其他的电路（如LED回路）共用电源回路。

触摸IC的供电从滤波电路输入，保持VDD与VSS并行，输入路径短而粗（40mil 左右）。

7.采用星形接地,触摸芯片的地线不要和其他电路共用，应该单独连到板子电源输入的接地点，也就是通常说的采用“星形接地”。

8.单面板走线，如果采用单面PCB板，并用弹簧或其它导电物体做感应通道，感应通道到触控IC引脚的连线不走或少走跳线。

9.Sensor走线长度：或，这样可以减少来自射频的干扰。

触摸屏控制器触摸屏操作与界面设计指南触摸屏控制器已经成为现代电子设备中常见的输入方式之一。

它不仅提供了更加直观和便捷的操作体验，还为用户提供了丰富多样的功能和交互界面。

本文将为大家介绍触摸屏的操作方法以及界面设计的指南，帮助开发者和设计师开发出更具吸引力和易用性的触摸屏应用。

一、触摸屏操作方法1. 单点触控单点触控是最基本的触摸屏操作方式，用户通过手指在屏幕上的单点触摸进行操作。

常见的单点触控操作包括点击、拖动和滑动等。

在设计触摸屏界面时，要保证按钮和控制元素的大小适中，避免用户误触和操作困难。

2. 多点触控多点触控是指用户同时使用多个手指在屏幕上进行操作的方式。

它可以实现更多种类的操作，如旋转、缩放和双指拖动等。

在设计多点触控界面时，需要合理利用手势操作和反馈效果，提供良好的用户交互体验。

3. 手势操作手势操作是一种通过手指在屏幕上的特定轨迹实现特定功能的操作方式。

常见的手势操作包括捏合、双击和滑动等。

在设计手势操作时，要考虑到用户对手势的熟悉程度，提供明确的手势指导和反馈，避免用户操作困惑和误解。

二、界面设计指南1. 界面布局合理的界面布局能够提高用户的操作效率和舒适度。

在设计界面布局时，应根据应用场景和功能需求，将相关功能模块进行合理的分组和排列。

同时，要保持界面的整洁和简单，避免信息过载和用户混淆。

2. 控件设计控件是用户与触摸屏交互的主要方式，设计好的控件能够提供直观和便捷的操作体验。

在设计控件时，要考虑到用户的习惯和视觉感知，保证控件的大小、形状和颜色等与界面风格相协调。

此外，还可以使用动画效果和过渡效果来增加控件的交互性和吸引力。

3. 反馈与提示及时的反馈和清晰的提示对于提高用户体验至关重要。

在触摸屏应用中，可以使用声音、震动和动画等方式来向用户传递操作结果和状态信息。

同时，还可以在界面中使用文字或图标等方式提供简洁明了的提示，引导用户完成操作。

4. 可访问性设计触摸屏应用不仅要考虑一般用户的需求，还要考虑到老年人、残障人士和不同文化背景的用户。

触摸按键方案触摸按键是现代家电和电子产品常见的人机交互方式之一。

相比于传统机械按键，触摸按键的优势在于无需物理按下键位，操作更加简便、灵活，并具有时尚、高端的外观。

而触摸按键方案的设计和实现，则是关键所在。

一、触摸按键的实现方式触摸按键的实现方式主要有电容触摸和电阻触摸两种方式。

电容触摸通过电容感应原理，当手指接触触摸面板时，被触摸的电容体会和周围的电容元件相互影响，从而被检测到触摸，并产生反应。

电阻触摸采用导电材料作为触摸面板和控制电路之间的桥梁。

当手指触摸面板时，产生电感应，被检测到触摸并产生反应。

二、触摸按键的设计要点1.触摸点灵敏度。

触摸按键要能够快速、准确地检测到触摸动作，达到良好的交互体验。

2.抗干扰性。

触摸按键在工作环境中要能够过滤一定程度的噪声和干扰，保证稳定可靠。

3.节能耗电。

触摸按键在设计时应考虑最低功耗的实现方案，以节省电力。

4.外观设计。

触摸按键的外观设计要美观、时尚、符合产品风格，能够更好地满足用户购买需求。

三、触摸按键方案的实现1.硬件实现。

触摸按键方案需要设计合适的触摸面板、接收电路、处理电路等硬件部分，以保证触摸按键的稳定、可靠实现。

2.软件实现。

触摸按键方案需要针对不同用户场景和交互需求设计合适的软件算法和控制程序，以实现触摸按键的正常工作，并提升交互用户体验。

3.集成方案。

目前市场上有多种触摸按键集成方案，可以有效简化设计流程、缩短开发周期、提高生产效率，同时也可以提供更好的用户体验和性能表现。

四、触摸按键的应用范围触摸按键广泛应用于家电、电子产品、医疗设备、工业显示器、智能门禁等领域。

随着人机交互方式的不断创新，触摸按键方案也将不断升级和优化，为智能化生活带来更加便捷、高效、舒适的体验。

总之，触摸按键方案在现代家电和电子产品中的重要性不言而喻。

在设计和实现过程中，我们应该根据实际需求和产品特点，综合考虑硬件、软件、用户需求等因素，以实现最佳的交互体验和营销效果。

触摸按钮课程设计一、课程目标知识目标：1. 学生能理解触摸按钮的基本概念，掌握其工作原理和分类。

2. 学生能描述触摸按钮在生活中的应用，了解其优点和局限性。

3. 学生掌握触摸按钮与其他电子元件的连接方式，能分析触摸按钮电路图。

技能目标：1. 学生能运用触摸按钮设计简单的电路，实现特定功能。

2. 学生能运用触摸按钮进行创新实践，解决实际问题。

3. 学生掌握触摸按钮的调试方法，提高动手操作能力。

情感态度价值观目标：1. 学生对触摸按钮产生兴趣，培养探索电子技术的热情。

2. 学生通过触摸按钮课程，提高团队合作意识，培养沟通协作能力。

3. 学生认识到触摸按钮在科技发展中的重要性，增强社会责任感和创新精神。

本课程针对五年级学生，结合学生好奇心强、动手能力逐步提高的特点，注重理论与实践相结合，通过触摸按钮的教学，培养学生对电子技术的兴趣和动手操作能力。

课程目标明确、具体，旨在使学生在掌握触摸按钮相关知识的基础上，能够将其应用于实际生活中，提高解决问题的能力。

同时，注重培养学生的情感态度价值观，激发创新精神，为我国电子科技领域培养更多优秀人才。

二、教学内容本章节教学内容主要包括以下三个方面：1. 触摸按钮基本知识- 触摸按钮的定义、分类和工作原理- 触摸按钮的优缺点分析- 触摸按钮在生活中的应用实例2. 触摸按钮电路设计与制作- 触摸按钮与其他电子元件的连接方式- 触摸按钮电路图的分析与绘制- 设计简单的触摸按钮电路，实现特定功能3. 触摸按钮的创新实践- 触摸按钮电路的调试方法与技巧- 结合实际需求，运用触摸按钮解决简单问题- 创新设计触摸按钮应用案例，培养创新思维教学内容按照教材章节进行组织，确保科学性和系统性。

具体教学安排如下：1. 第一节课：触摸按钮基本知识学习，让学生了解触摸按钮的定义、分类和工作原理，分析触摸按钮的优缺点及其在生活中的应用。

2. 第二节课：触摸按钮电路设计与制作，指导学生绘制触摸按钮电路图，动手连接电路，实现特定功能。

触摸感应按键设计指南触摸感应按键设计一、触摸按键的原理两块导体（极板）中间夹着一块绝缘体（介质）就能构成的电容。

对触摸感应按键而言，PCB 板上的金属感应盘就是电容的一个极板，而周围铺铜或手指构成了另一个极板，PCB材料本身或者PCB板上覆盖的介质就是电容中间的绝缘体，因而构成一个电容器。

平板电容器的容值计算公式为：其中：C：PCB板最终生成电容ε0：空气中的介电常数εr：两极板间介质的相对介电常数A：两极板面积d：两极板距离无手指触摸和有手指触摸时电容构成如下图。

当没有手指接触时，只有基准电容Cp；当有手指接触时，“按键”通过手指就形成了电容Cf。

由于两个电容是并联的，所以手指接触“按键”前后，总电容的变化率为：C%=((Cp+Cf)-Cp)/Cp=Cf/Cp无手指触摸示意图有手指触摸示意图这个电容的变化引起芯片内部振荡频率或充放电时间的变化，使芯片内部能够检测到触摸发生，从而产生触发信号。

电容的变化率越大，触摸就越易检测到。

PCB的设计原则同样也是使触摸前后的电容变化率尽可能大：即减小PCB的基准电容，增大手指电容。

所以PCB 设计对触摸效果有很大的影响，甚至决定整个触摸产品的开发。

二、PCB设计考虑1、PCB设计关键点a、触摸模块单独做成一块PCB板（强烈建议）b、抑制干扰c、减小触摸PCB的基准电容2、减小PCB的基准电容：上面提到的平板电容器的容值计算公式为：为使基准电容量尽可能小，主要控制极板面积和极板距离。

极板面积主要体现在触摸盘的大小、铺地的比例、感应走线的长度、宽度上，极板距离主要体现在触摸盘、感应走线与铺地的间距上。

3、触摸按键的形式、间距和铺地考虑a、触摸按键形状触摸按键可以是任何形状，但尽量集中在正方形、长方形、圆形等比较规则的形状以确保良好的触摸效果，避免将触摸按键设计成窄长的形状（规则的形状的触摸效果要比不规则的好得多）。

b、单个触摸按键顶层（TOP）铺地形式：可以铺实地或网格地，如图。

触摸按键设计要求触摸按键画板法（以下所提到的芯片为HT45R34）●Sensor pad形状：Sensor pad形状可以为圆形，方形，三角形（实心型），抑可以线条构成此类圆形（镂空型），前者用于覆盖板较厚的情况。

后者则用于覆盖板较薄的情况下。

推荐用圆形，感应效果更佳。

●Sensor pad尺寸：Sensor pad面积越大灵敏度越大，但超过手指按压范围的部分对增加灵敏度没有作用。

以圆形为例，一般设计为10m m～15mm的直径，符合成人手指的大小。

●Sensor pad与ground plane之间的间隔：间隔越大，touch swith的基础电容越小，RC震荡的频率越大，灵敏度也越大，但间隔太大，地对电场的约束越小，干扰越大；间隔太小，基础电容太大，灵敏度太小，且地对电场的约束太大，不利于电场穿透覆盖板，使得覆盖板只能较薄。

推荐的间隔为0.5m m～1.0mm,例如10mm直径的sensor pad配合0.5mm的间隔。

●布局要求：Sensor pad 要靠近MCU，每一个Sensor Pad到MCU的距离要尽量一致。

IN,RREF,CREF引出脚要短，该RC模块要靠近MCU。

另外，复位电路，晶振电路要靠近MCU。

布线要求：由MCU的RC1～RC16PIN到touch swith的连线，要尽量的短，尽量远离其他走线或元件，线宽尽量窄（7～10mil）.要避免touch swith的连线临近高频的通信线（例如I2C SPI通信线），在没有办法避免的情况下，请让两者直交布线。

尽量将到touch swith的连线布在与S ensor Pad不同的Layer （采用双面板时），使其受到人体的影响降低，且这些线与线之间的也要尽量互相远离，线周围也要铺上地，以保证其尽量少受到其他信号的干扰。

●覆盖板的材料：覆盖板为一些坚固，易安装的绝缘材料，介电常数在2.5～10之间，Demo Board 上采用的是压克力板材，还有很多可采用的板材，例如：普通玻璃，徽晶板等，覆盖板的介电常数越小，Sensor Padde的感应范围越小。
