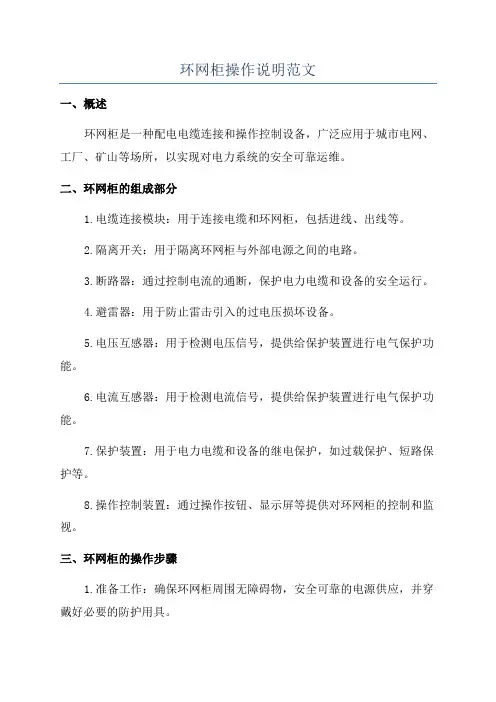

环网柜操作说明范文一、概述环网柜是一种配电电缆连接和操作控制设备，广泛应用于城市电网、工厂、矿山等场所，以实现对电力系统的安全可靠运维。

二、环网柜的组成部分1.电缆连接模块：用于连接电缆和环网柜，包括进线、出线等。

2.隔离开关：用于隔离环网柜与外部电源之间的电路。

3.断路器：通过控制电流的通断，保护电力电缆和设备的安全运行。

4.避雷器：用于防止雷击引入的过电压损坏设备。

5.电压互感器：用于检测电压信号，提供给保护装置进行电气保护功能。

6.电流互感器：用于检测电流信号，提供给保护装置进行电气保护功能。

7.保护装置：用于电力电缆和设备的继电保护，如过载保护、短路保护等。

8.操作控制装置：通过操作按钮、显示屏等提供对环网柜的控制和监视。

三、环网柜的操作步骤1.准备工作：确保环网柜周围无障碍物，安全可靠的电源供应，并穿戴好必要的防护用具。

2.检查环网柜状态：检查外观是否完好、柜门是否关闭、显示屏是否正常等。

3.密封解锁：将环网柜的密封解锁装置打开，解除柜门的密封状态。

4.通电操作：根据需要，关闭或打开断路器和隔离开关，确保电力电缆与外部电源断开的情况下进行操作。

5.设备操作：根据需要，通过操作按钮或显示屏对环网柜进行相应的操作，如启动或停止一些设备，调节电压或电流等。

6.操作记录：记录环网柜的操作情况，包括操作人员、操作时间和操作内容等信息。

7.关闭环网柜：操作结束后，将断路器和隔离开关恢复到断开状态，并将柜门重新关闭。

8.恢复供电：确认操作安全后，可以恢复电力电缆与外部电源的连接。

四、注意事项1.操作前应检查环网柜和其附件设备的运行状态是否正常，如有故障应及时处理。

2.操作时应按照程序进行，不得擅自停止或关闭设备，防止对电力系统的正常运行造成影响。

3.操作人员应穿戴好防护用具，确保个人安全。

4.操作过程中，应注意保持环网柜及其周围的清洁和整洁，确保设备的正常运行。

5.操作记录应详细、准确，以备后续查询和分析。

PM201微机线路保护测控装置使用说明书北京恒兴能控科技有限公司2005年5月本设备只能由专业人士进行安装。

对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。

■设备只能由取得资格的工作人员才能进行安装和维护。

■对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

■要用一个合适的电压检测设备来确认电压已切断。

■在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

■设备在使用中应提供带正确的额定电压。

不注意这些预防措施就可能会引起严重伤害。

目录1．装置简介2．技术指标3．装置结构4．装置硬件5．保护原理6．安装调试7．运行维护8．储存保修9．供应成套性10．订货须知11．附录12．附图1装置简介PM201微机线路保护测控装置是由北京恒兴能控科技有限公司自主研发生产的新一代数字保护测控装置，产品采用国际先进的DSP和表面贴装技术，工艺成熟可靠，适用于66KV 及以下电压等级，是线路单元的间隔层设备。

装置主要特点：先进的设计理念保证了装置的优良性能；采用DSP和串行的双14位A/D同步采样技术；软硬件设计标准化、模块化，便于现场维护和装置功能的升级；现场总线（CAN-BUS）通讯方式。

保护测控功能配置：三段低电压闭锁方向过流保护：每段低电压闭锁或方向闭锁可单独投退，具有后加速功能；三相一次自动重合闸功能：有保护启动和不对应启动重合闸方式两种，重合闸还具有检同期和检无压功能，弹簧长时间未储能闭锁重合闸；两时限低周减载功能：具有低压闭锁和无流闭锁功能，低周减载一时限经滑差闭锁，二时限不经滑差闭锁，出口跳闸或告警可选择；两段零序过流保护功能：零序过流动作告警或跳闸可选择；过负荷告警功能：过负荷告警或跳闸可选择；小电流接地选线功能：可选用基波或5次谐波零序功率方向判断，选线后发告警信号；母线绝缘监察功能：可监视系统某相接地；失压保护功能：母线失压跳闸；监控功能：装置具有遥信功能、遥控功能，以及脉冲电能采集功能；GPS时钟同步输入；具有操作箱、故障录波、信号、PT断线检测等功能；面板上具有汉字液晶显示和简易键盘，还具有运行、告警、跳位、合位、保护跳闸和保护重合闸指示灯；装置通过现场总线与PM204、PM205（通讯管理机或关端机）通讯，可完成远方监视、控制和操作功能。

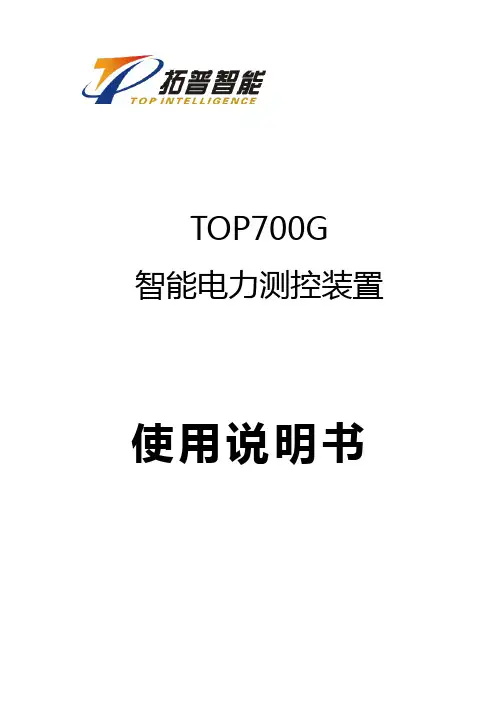

TOP700G智能电力测控装置使用说明书珠海拓普智能电气有限公司©版权所有 2008Release 5.21目录第一章概述 (1)1.1 概述 (1)1.2 产品特点 (1)第二章技术指标 (3)2.1 环境要求指标 (3)2.2 技术参数 (3)2.3 精度指标 (3)2.4 接口参数 (4)2.5 绝缘电阻及介质强度 (4)2.6 机械性能 (5)2.7 抗电磁干扰（EMC）性能 (5)2.8 安装方式 (5)第三章产品结构 (6)3.1 硬件结构 (6)3.2 主控单元 (7)第四章产品功能 (10)4.1 装置功能表 (10)4.2 测量功能 (11)4.3 模拟量输出功能 (13)4.4 开关量输入 (13)4.5 开关量输出 (13)4.6 通信接口 (14)4.7 保护功能 (14)4.8 联锁控制功能 (18)4.9 装置告警 (18)4.10 事件记录功能 (19)4.11 PT、CT变比设置 (19)第五章人机界面操作说明 (20)5.1 装置面板布置图 (20)5.2 键盘说明 (20)5.3 信号灯指示说明 (21)5.4 显示菜单说明 (21)第六章用户调试细则 (35)6.1 通电前检查项目 (35)6.2 通电检查项目 (35)6.3 模拟保护试验 (36)第七章定值一览表 (37)附录A TOP700G原理接线图 (42)附录B TOP700G端子接线图 (44)附录C TOP700G外形尺寸 (50)1.1 概述TOP700G智能电力测控装置是一种数字式三相电力测控保护装置，直接针对一回线路设计，能够完成一回线路的测量、控制及辅助保护功能，具有很高的性能价格比。

TOP700G智能电力测控装置集保护、电量测量、电能计量、操作控制、诊断维护、报警输出、模拟量输出等多种功能于一体，同时可选配2个独立的RS485、CANBUS、ProfiBus通讯接口，满足双网（包括冗余）配置，并实现遥测、遥信、遥控等功能。

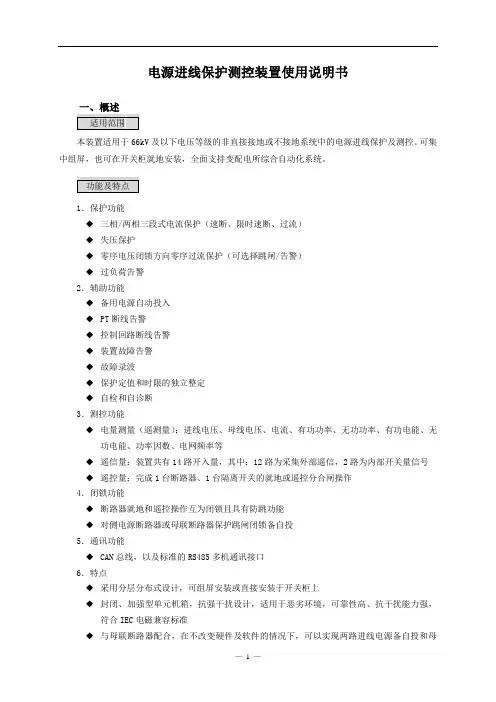

电源进线保护测控装置使用说明书本装置适用于66kV及以下电压等级的非直接接地或不接地系统中的电源进线保护及测控。

可集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。

1．保护功能◆三相/两相三段式电流保护（速断、限时速断、过流）◆失压保护◆零序电压闭锁方向零序过流保护（可选择跳闸/告警）◆过负荷告警2．辅助功能◆备用电源自动投入◆PT断线告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：进线电压、母线电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器、1台隔离开关的就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能◆对侧电源断路器或母联断路器保护跳闸闭锁备自投5．通讯功能◆CAN总线，以及标准的RS485多机通讯接口6．特点◆采用分层分布式设计，可组屏安装或直接安装于开关柜上◆封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准◆与母联断路器配合，在不改变硬件及软件的情况下，可以实现两路进线电源备自投和母联自投两种运行方式◆可以实现远方定值整定与修改◆事件顺序记录并上传SOE事件◆汉字液晶显示，键盘操作◆设有独立的起动元件用来开放继电器电源，提高装置的安全性二、基本原理针对A、C（或A、B、C）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE事件。

若在整定时限内电流返回则复位计时器。

当电流达到速断定值时，且速断保护投退控制字处于投入状态，则立即跳闸，同时给出保护动作、事故音响信号，并记录和上传相应的SOE事件。

其逻辑图如图1所示。

航行告警接收机NX-700A/B操作说明书* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *确认键指针键进入/推出菜单键开启LIST 选项 开启打印选项开/关键版本号按键说明一、 开机/关机按 键开机，显示器会发出“必”声，显示器会显示开机屏，如下图：1、ROM 、RAM 操作检查OK ，会显示：2、如检查到错误操作，所有的信息都在518KHz 下显示，如下：亮度调节按选择518KHz或490KHz.按关机。

二、 调节亮度按调整亮度，0（全黑）至9（最亮），+ 增加，－ 减少。

三、 确认新信息SAR（搜救）信息1、当接收到一个SAR信息时，回显示信息内容及响报警。

SAR 信息图标2、按开关键以外的任意键静音。

其他信息1、收到SAR信息以外的信息，显示如下其中之一：国际信息本地信息2、如直接读取，按键选择“YES”然后按ENT键；3、如想以后再读取，选择“NO”，然后按ENT键关闭窗口。

四、 信息例子按选择键上的选择一个信息，然后按ENT键显示信息内容。

按ENT键在信息清单和信息明细之间转换。

注意：1、显示屏下方的操作指南显示当前显示下可用的按键；2、字体大小可调整，详细见。

按键显示模式功能清单滚动清单详细滚动信息清单转换国际及本地信息详细显示最新（）及之前（）的信息清单显示主菜单MENU详细清单显示所选择的信息明细ENT详细显示信息清单清单显示菜单选项LIST详细清单显示打印选项PRINT详细五、 选择接收模式有自动及手动两种接收模式选择：AUTO MODE（自动模式）要求航行数据，接收机会根据本船与NA VTEX地面站之间的距离选择。

如果没有输入航行数据，会选择所有的地面站。

ISN模式允许选择模式1、按MUNE/ESC 键，进入主菜单；2、按选择 NA VTEX。

3、按ENT键或键打开NA VTEX菜单；4、按选择接收模式，然后按ENT键或显示所选择的接收模式。

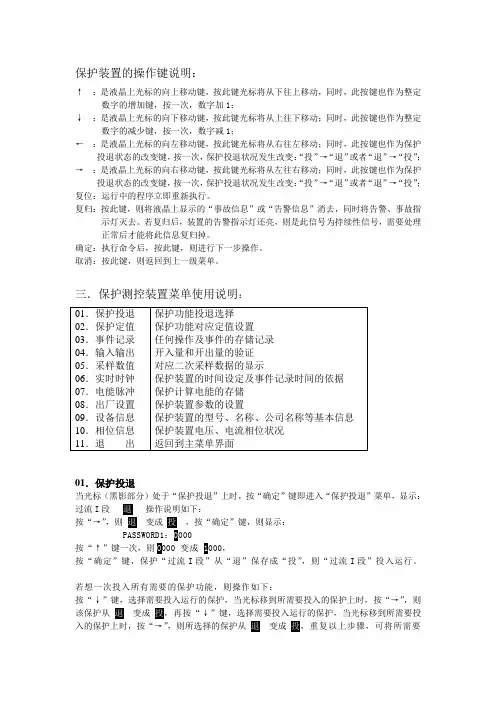

保护装置的操作键说明：↑：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；↓：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；←：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；复位：运行中的程序立即重新执行。

复归：按此键，则将液晶上显示的“事故信息”或“告警信息”消去，同时将告警、事故指示灯灭去。

若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。

确定：执行命令后，按此键，则进行下一步操作。

取消：按此键，则返回到上一级菜单。

三．保护测控装置菜单使用说明：01．保护投退当光标（黑影部分）处于“保护投退”上时，按“确定”键即进入“保护投退”菜单，显示：过流I段退操作说明如下：按“→”，则退变成投，按“确定”键，则显示：PASSWORD1：0000按“↑”键一次，则0000 变成1000，按“确定”键，保护“过流I段”从“退”保存成“投”，则“过流I段”投入运行。

若想一次投入所有需要的保护功能，则操作如下：按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则该保护从退变成投，再按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则所选择的保护从退变成投，重复以上步骤，可将所需要的保护全部从“退”改成“投”，按按“确定”键，则显示：PASSWORD1：0000如上面的操作方式，将0000，改成“1000，按“确定”键，则将所选择需要投入的所有的保护从“退”保存成“投”，则所投入的保护将运行。

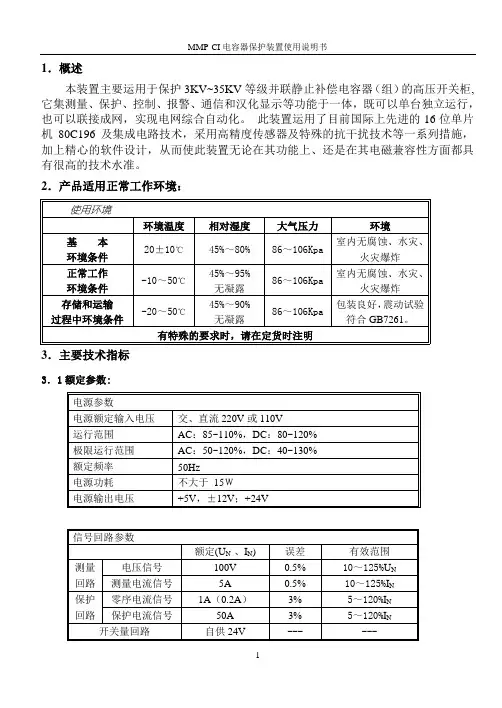

1．概述本装置主要运用于保护3KV~35KV等级并联静止补偿电容器（组）的高压开关柜, 它集测量、保护、控制、报警、通信和汉化显示等功能于一体，既可以单台独立运行，也可以联接成网，实现电网综合自动化。

此装置运用了目前国际上先进的16位单片机80C196及集成电路技术，采用高精度传感器及特殊的抗干扰技术等一系列措施，加上精心的软件设计，从而使此装置无论在其功能上、还是在其电磁兼容性方面都具有很高的技术水准。

2．产品适用正常工作环境：3．主要技术指标3．1额定参数:3．2输出接点:3．3电磁兼容:3．4 其他：3．5 运输重量：6.5 kg3．6 包装尺寸：H×B×L = 300×250×250（mm）4．安装及使用4．1 本装置端子定义图见下表4．2 保护原理：详见《MMP—I系列智能保护装置及CK2000变电站综合保护系统》4．3 使用说明和整定方法本装置的人机对话工具由面板上的液晶显示器、状态显示灯、键盘组成，状态显示灯监视装置运行情况，用键盘和拨动开关对装置进行操作，通过良好的液晶汉字显示系统提供准确地信息。

4．3．1 状态指示灯3．2 键盘和拨动开关“设定”——当装置需进行参数设定时，请将此拨盘拨到“ON”位。

4．3．3 液晶显示器此系列装置的显示为大屏幕液晶显示器，它以汉字、字母及图形形式，将与回路有关的电气参数、开关状态都显示出来。

并可将故障出现的时间、类型和故障值；检测出的开关柜出现信号回路断线、控制回路断线等情况的报警类型显示出来。

4．3．4“设定”屏说明和整定方法4．3．4．1 打开面板,将“设定”的开关打到“ON”位置，使系统处于编程状态。

(当定参数时对其出口进行封锁)。

4．3．4．2在“主屏”通过“ ”、“ ”键的循环操作使反白框定在“设定”菜单上，按“ENT”键进入“设定”屏。

4．3．4．3 “设定”屏内有“速断”、“限时”、“过流”、“加速”、“零序”、“过压”、“欠压”七个子屏，通过“ ”、“ ”键的循环操作可选择各子屏和选定需要修改项。

N S P7系列保护测控装置使用说明书南京中德保护控制系统有限公司2007年3月编写:陈永华 胡忠林 李永国 温传新校核:丁网林批准: 阙连元* 本说明书适用于NSP7 V3.50及以上通用版本* 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

* 未经许可,请勿翻印、复印,违者必究目录NSP7（V3.5）系列装置使用说明书................................................................................................ - 1 -1装置硬件 (1)1.1装置结构 (1)1.2CPU板 (3)1.3基本功能插件 (4)1.4交流输入和操作回路插件 (6)1.5功能扩展插件（SW） (8)2人机界面使用说明 (8)2.1面板布置 (8)2.2键盘说明 (9)2.3信号灯及液晶说明 (10)2.4维护接口 (10)2.5菜单说明 (10)2.5.1 开机画面....................................................................................................................... - 12 -2.5.2 实时信息....................................................................................................................... - 12 -2.5.3 历史记录....................................................................................................................... - 12 -2.5.4 系统参数....................................................................................................................... - 14 -2.5.5 保护定值....................................................................................................................... - 14 -2.5.6 出口配置....................................................................................................................... - 15 -2.5.7 调试工具....................................................................................................................... - 15 -2.5.8 帮助信息....................................................................................................................... - 17 -2.5.9 其它说明....................................................................................................................... - 21 -3调试大纲 (21)3.1 调试注意事项................................................................................................................... - 22 -3.2 装置通电前检查............................................................................................................... - 22 -3.3 绝缘检查........................................................................................................................... - 22 -3.4 上电检查........................................................................................................................... - 22 -3.5 采样精度检查................................................................................................................... - 22 -3.6 遥信输入检查................................................................................................................... - 22 -3.7 继电器接点校验............................................................................................................... - 22 -3.8 跳合闸电流保持试验....................................................................................................... - 22 -3.9 保护及测控功能试验项目 ............................................................................................... - 22 -4装置运行说明 . (23)4.1 装置正常运行状态........................................................................................................... - 23 -4.2 装置异常信息含义及处理建议 ....................................................................................... - 23 -4.3 安装注意事项................................................................................................................... - 23 -4.4 事故分析注意事项........................................................................................................... - 23 -附录： (24)故障报告示例：....................................................................................................................... - 24 -NSP7（V3.5）系列装置使用说明书1 装置硬件 1.1 装置结构NSP7（V3.5）系列保护测控装置采用标准1/3 19″6U 机箱 ，均采用背插式结构，即插件从装置的背后插拔。

NGP-700环网柜保护测控装置技术说明书V2.0南京国品自动化设备有限公司目录一、概述 (1)1.1.产品适用范围 (1)1.2.产品特点 (1)1.3.产品功能配置 (1)二、主要参数和技术指标 (3)2.1.工作电源 (3)2.2.交流电流输入 (3)2.3.交流电压输入 (3)2.4.开关量输入 (3)2.5.接点输出 (3)2.6.模拟量输出（选配） (3)2.7.通讯接口 (4)2.8.环境 (4)2.9.型式试验 (4)2.10.保护功能性能指标 (4)2.11.测控功能性能指标 (5)2.12.采用的国际和国家标准 (5)三、保护控制器外观及安装 (6)3.1.安装 (6)3.2.面板功能介绍 (7)四、主要功能 (8)4.1.保护功能 (8)4.2.定值清单 (10)4.3.测控功能 (11)4.4.工程接线示意图 (11)4.5.保护压板说明 (12)NGP-700压板清单 (12)五、功能参数整定 (13)5.1.各保护功能整定 (13)5.2.系统时钟设置 (13)5.3.CAN网络设置 (13)5.4.RS-485网络设置(MODBU网) (13)七、检测及试验 (14)7.1.硬件测试 (14)7.2.保护功能试验 (14)八、面板控制器功能设置及信息查看 (16)8.1.菜单概述 (16)8.2.刻度信息查看 (17)8.3.开入查看 (18)8.4.开出检测 (19)8.5.压板投退 (19)8.6.定值整定及查看 (20)8.7.参数设定 (22)8.8.版本信息 (29)8.9.事故记录 (30)一、概述1.1. 产品适用范围NGP-700系列数字式保护测量控制器是我公司推出的400V配电系统智能化控制产品，它基于高性能ARM处理器硬件平台和嵌入式实时操作系统，集保护、控制、通讯、测量、监视功能于一身，是智能化、网络化、数字化的低压配电控制产品。

1.2. 产品特点◆安全可靠：采用PHILIPS最新的高速ARM处理器，主处理器板采用四层印制板的电气设计，高精度的AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。

国电南自保护装置使用说明书一、装置概述国电南自保护装置是一种用于电力系统保护的设备，其主要功能是在电力系统发生故障时，及时检测故障并采取相应的保护措施，以确保电力系统的安全稳定运行。

本说明书旨在详细介绍该装置的使用方法和操作流程，以便用户正确使用和维护装置。

二、装置安装与接线1. 安装前，请确认装置的型号和规格与实际需求相符，并检查设备的外观是否完好无损。

2. 在安装过程中，请确保装置与其他设备之间的电气连接正确可靠，并注意接线的绝缘和防护措施。

3. 安装完成后，进行必要的接线测试，确保装置能正常运行。

三、装置参数设置1. 在使用装置之前，需要根据实际电力系统的参数设置装置的各项参数，包括电流互感器比值、短路电流阈值等。

参数设置的准确性直接影响到装置的保护性能，请务必仔细核对和确认每个参数的设定值。

2. 装置参数设置需要使用专用的参数设置软件，按照软件操作指南进行设置。

四、装置操作流程1. 装置开机与自检：接通电源后，装置会进行自检程序，检查各个功能模块是否正常。

自检完成后，装置进入待机状态。

2. 监测故障：装置会实时监测电力系统的运行状态，当发生故障时，装置会进行故障检测，并显示故障类型和位置。

3. 故障判断与保护动作：装置会根据事先设置的保护策略，对故障进行判断，并采取相应的保护动作，如切断故障电路、投入备用电源等。

4. 故障录波与数据分析：装置会对故障发生时的电流、电压等数据进行录波，并保存在内部存储器中，用户可以通过连接电脑进行数据下载和分析。

5. 装置状态监测与维护：装置会对自身的工作状态进行监测，如电源状态、通信状态等，用户可以通过装置显示屏上的信息进行状态监测和故障排查。

五、装置维护与保养1. 定期检查装置的外观和接线是否正常，如有异常情况及时进行处理。

2. 定期检查装置的参数设置是否正确，如有变动需要及时更新。

3. 定期备份装置的数据，并清理存储器空间，以确保装置正常录波和保存数据的能力。

篇一：保护装置说明书产品使用前请仔细阅读本说明书wtgb2000微机综合保护装置说明书使用说明书安装使用前请详细阅读本使用说明书淮南万泰荣博照明科技有限公司出版日期2014-01-11警告小心注意!通电前注意事项 ? 核对装置箱体上的出厂标签与出厂检验报告，并确认与定货一致。

? 检查装置外壳是否有明显的损伤和变形。

? 检查各插件插拔接触是否可靠。

? 装置外壳是否可靠接地。

? 装置供电电源为交流或直流220v。

? 检查输入装置的交流量各相序及极性应正确无误。

1一、概述wtgb2000微机综合保护装置（以下简称产品）是功能先进的微机型综合保护装置，主要应用于10kv及以下电压等级的高压开关柜保护中,可对进线、电容器、电动机、厂用变等设备进行保护。

1.1 保护功能配置见表1。

产品根据保护对象的不同，设有四种保护模式（可在“设置”菜单的“保护对象”一栏设定），分别适用于线路、电容器、电动机、厂变不同保护对象。

序号功能名称线路电容器电动机厂用变1 两段式电流保护√√√√2 过流反时限保护√√3 负序电流保护√4 过负荷保护√√√5 三相一次重合闸√6 后加速保护√7 过电压保护√√8 低电压保护√√√√9 零序电流保护√√√√10 零序反时限保护√11 不平衡电流保护√12 低频减载√13 启动时间过长√14 过热保护√15 控制回路异常告警√√√√16 弹簧未储能告警√√√√17 tv断线检测√√√√18 非电量保护ⅰ√19 非电量保护ⅱ√20 非电量保护ⅲ√21 重瓦斯保护√22 高温保护√23 遥信、遥控功能√√√√24 遥测√√√√表11.2 产品主要特点2a. 本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；宽范围使用环境温度-25℃～+55℃。

b. 单台装置通过菜单设置，轻松实现对馈线、电容器、电动机、厂用变等设备的保护，降低装置和备件储备成本。

.环网柜使用说明书HXGN11-12一、概述适用于额定电压HXGN11-12型固定式交流金属封闭环网开关设备(简称环网柜)的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关50HZ 12kV，额定频率为熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接-《高压开关设IEC62271-200线要求进行任意配合。

该产品经型式试验验证，性能符合的金属52kV)以上和52kV 以下(包括备和控制设备.第200 部分:额定电压为1kV交流金属封闭开关设40.5kV 3.6kV封闭式交流开关设备和控制设备》和GB3906《～高压交流负荷开关》等标准的要求，并～40.5kV备及控制设备》及GB3804《3.6 kV重量轻、。

本产品具有体积小、IP2X满足二部可靠防误操作功能的要求，防护等级达到操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。

二、使用条件 1000 m。

1. 海拔高度:不超过℃最高环境温度2. + 40℃3. 最低环境温度 -25没有火灾，爆炸危险，严重污秽及剧烈震动的场所。

4.度。

5. 安装与垂直面倾斜不超过590% ，月平均值≤日平均值≤6. 95%户内相对湿度：三、结构特征及操作要求IP2X 其防护等级符合再以螺栓连接而成，3.1本柜的柜体结构用钢板弯制成零（部）件，的规定。

柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。

柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。

3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。

3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。

一、概述HXGN□- 12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50HZ，10KV的网络作为开断负荷和短路及关合短路电流用。

本环网柜配用手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。

二、型号含义三、使用环境条件1、环境温度上限+40℃，下限-25℃2、海拔高度不起过10000m3、空气相对湿度日平均值不大于95%，月平均值不大90%；水蒸气日平均值不大于月平均值不大于4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染5、无经常性的剧烈振动四、技术参数序号名称单位数据1额定电压/最高工作电压KV10/12 2额定电流A6303主母线电流进线柜A630出线柜1254额定短时耐受电流KA20 5额定短路持续时间S4 6额定峰值耐受电流KA50 7额定短路关合电流KA50 8额定有功负载开断电流A630五、技术要求装有ZFN-10/630型真空负荷开关的环网柜应能满足ZFN-10/630型真空负荷开关的所有相应的技术要求。

六、结构和工作原理本环网柜是以空气为绝缘介质的，主要配装ZFN-10/630型真空负荷开关，主要方案有进线柜和出线柜等。

1、进线柜方案柜内主回路有一台ZFN-10/630型真空负荷开关，它配装有隔离刀，酌情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。

因此可实现接通母线、隔离、接地三个工位的操作，柜内还可灵活配装CT、PT等元件。

2、出线柜方案柜内主回路有一台ZFN-10/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。

柜内还可灵活配装CT/PT和ZNO避雷器等元件，因此有时可省去计量柜。

进、出线柜均配有与接地开关联锁的绝缘防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到“五防”要求，柜体外壳防护等级为IP2X。

七、吊运、安装、调试和熔断器的更换1、吊运吊运前按规定进行开箱前的检查。

柜体吊运时按作业标记要求，小心轻放，防震等。
