二氧焊，即二氧化碳气体保护焊的简称。

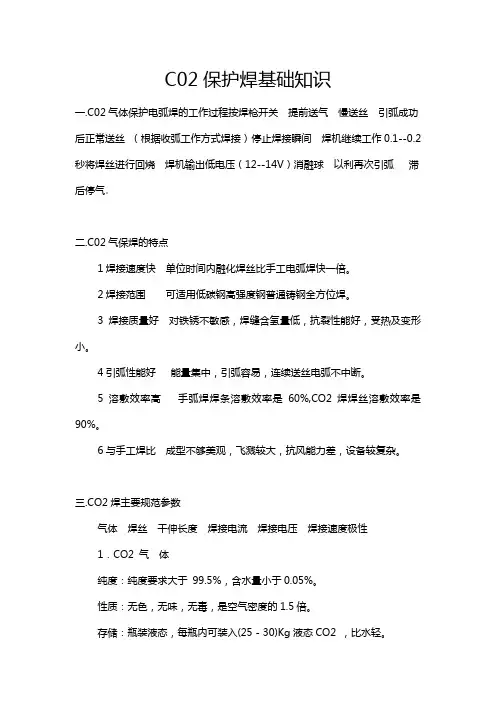

一、基本原理
CO2气体保护焊是二氧化碳焊机以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。是焊接黑色金属的重要焊接方法之一。
二、二氧化碳焊机工艺特点
1. CO2焊穿透能力强，焊接电流密度大（100-300A/m2 ），变形小，生产效率比焊条电弧焊高1-3倍
2. CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%
3. 焊缝抗锈能力强，含氢量低，冷裂纹倾向小。
4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。
5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。
6. 焊接弧光强，注意弧光辐射。
三、二氧化碳焊机冶金特点
CO2焊焊接过程在冶金方面主要表现在：
1. CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H08Mn2SiA/H10Mn2Si等焊丝。
四、焊接材料
1. 保护气体CO2
用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L 的标准钢瓶可灌入25Kg的液态CO2，25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。气瓶压力表上所指的压力就是这部分饱和压力。该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。（备注：1Kg 的液态CO2可汽化509LCO2气体）
CO2气瓶外表漆黑色并写有黄色字样
市售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：?
1) 将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。
2) 倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。
3) 在气路中设置高压干燥器和低压干燥器，另外在气路中设置气体预热装置，防止CO2气中水分在减压器内结冰而堵塞气路。
2. 焊接材料（焊丝）
1.）二氧化碳焊机焊丝要有足够的脱氧元素
2.）含碳量Wc≤0.11%，可减少飞溅和气孔。
3.）要有足够的力学性能和抗裂性能。
焊丝直径及其允差（GB/T8110-1995）
焊丝直径mm 允许偏差
φ0.5；φ0.6 +0.01，-0.03
φ0.8，φ1.0
φ1.2，φ1.6，+0.01，-0.04
φ3.0；φ3.2 +0.01，-0.07
五．焊接工艺
序号型号牌号规格适用范围
1 ER49-1 H08Mn2SiA φ1.
2 Q235.20#.20g.2OR、16MnR间焊接
2 ER50-6 / φ1.2 Q345.16MnR等间焊接
3 ER49-1 H08Mn2SiA φ1.2 Q235.20#.20g.2OR
Q345.16MnR间焊接
对接平焊(I型坡口)
板厚mm 焊丝
直径焊接电流A 焊接电压
V 焊接速度
Cm/min 焊丝干伸长mm 气流量L/min 层数
6 φ1.2 120-140 20-22 50-60 10-12 10-15 2
8 φ1.2 130-150 21-23 45-50 10-12 10-15 2
10 φ1.2 200-250 24-26 45-50 10-12 10-15 3
14 φ1.2 280-320 28-34 35-45 10-12 12-18 5
20 φ1.2 360-400 34-38 35-40 10-12 15-20 7
角焊( (I型坡口)
板厚mm 焊丝
直径焊接电流A 焊接电压
V 焊接速度
Cm/min 焊丝干伸长mm 气流量L/min 层数
6 φ1.2 150-180 22-25 50-60 10-12 10-15 1
10 φ1.2 200-250 24-26 45-50 10-12 10-15 2
14 φ1.2 280-320 28-32 35-45 10-12 12-18 2
20 φ1.2 360-400 34-38 35-40 10-12 15-20 3
备注:对接间隙为1-1.5毫米
缺陷名称产生原因
气孔1.CO2气体不纯或供气不足
2.焊接时候卷入空气
3.预热器不起作用
4.焊接区域风大，气体保护不好
5.喷嘴被飞溅物堵塞，不通畅。喷嘴与工件距离过大
6.焊件表面油污、锈蚀处理不彻底
7.电弧过长，电弧电压过高
8.焊丝中Si-Mn含量不足
咬边1. 电弧过长，电弧电压过高
2.焊接速度过快、焊接电流过大
3.焊工摆动不当
焊缝成型不良1..工艺参数不合适
2.焊丝矫正机构调节不当
3.送丝轮中心偏移
4.导电嘴松动。
电弧不稳1.外界网络电压影响
2.焊接参数调节不当
3.导电嘴松动。
4.送丝机构、导电嘴堵塞等。
飞溅1..焊接电参数调节不匹配
2. 气流量过大
3.工件表面过于粗糙
4.焊丝伸出长度过长
未焊透1.焊接电流太小，送丝不当
2.焊接速度过快或过慢
3.坡口角度太小，间隙过小
4.焊丝位置不当，对中性差
5.焊工技能水平
