工地实验室布置图

标准化⼯地试验室布置图⼀、⼟⼯室⼆、集料室三、⼒学室四、现场检测室六、化学分析室七、⽔泥室⼋、⽔泥砼室九、养护室⼗、留样室⼗⼀、档案室4.2规划4.2.1 基本原则⑴、分区设置原则：⼯作区与⽣活区分开设置，⼯作区总体可分为功能室、办公室和资料室。

各功能室应独⽴设置，并根据不同的试验检测项⽬配置满⾜要求的基础设施和环境条件。

⑵、布局合理原则：按照试验检测流程和⼯作相关性进⾏合理布局，保证样品流转顺畅，⽅便操作，如⽔泥砼室、⼒学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。

⑶、互不⼲扰原则：对造成相互⼲扰和影响的⼯作区进⾏隔离设置，如有振动的⼟⼯室与需要精密称量的化学室，相对湿度⼤于95%的标准养护室与资料室、办公室等不宜相邻设置。

⑷、经济适⽤原则：本着因地制宜、务求实效和经济适⽤原则。

4.2.2 功能室设置本中⼼试验室设置的功能室有：⼟⼯室（含⽆机结合料室）、集料室、岩⽯室、⼒学室、现场检测室⼀、收样室、留样室、养护室、⽔泥砼室、⽔泥室、沥混室⼆、沥混室⼀、沥青室、化分室⼀、化分室⼆、现场检测室⼆，功能室总计16个，合计⾯积为630.74 m2。

4.2.3 ⾯积及空间⑴、⾯积：功能室：⼟⼯室（含⽆机结合料）、集料室、岩⽯室、⽔泥室、⽔泥砼室、养护室、⼒学室、化分室、沥青室、沥混室⼀、沥混室⼆、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净⾼超过3m时，应采⽤吊顶，以便保温、保湿且节约能耗。

4.3 房屋建设⑴、⽅向：房屋⼀般南北朝向。

⑵、材料：选择坚固、安全、环保和保温的材料，如⾦属⾯绝热夹芯板。

⑶、净⾼：⼀般不低于2.6m。

⑷、地⾯：室内地⾯宜⾼出室外0.15m，表⾯平整、坚固、耐磨、防⽔、防滑，可铺设统⼀规格的硬质材料如砼砂浆、浅⾊防滑瓷砖、⽔磨⽯等；标准养护室的地⾯可采⽤⽔泥砼浇筑、防⽔砂浆抹⾯，设置蓄⽔沉淀池且安装顶盖，并设有⼀定坡度。

工地试验室建设方案LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】省道246改建工程工地试验室标准化建设方案二0一七年七月目录一、试验室人员配置二、试验室驻地建设三、试验室各功能区具体布置情况四、工地试验室试验检测业务范围表五、试验室各功能室主要仪器一览表六、试验室各项管理制度七、试验室建设进度计划八、结语后附：试验室平面图一、试验室人员配置（1）工地试验室人员配备的原则①工地试验室根据合同的要求合理配备试验检测人员。

②工地试验室主任和技术负责人必须持有部质监总站颁发的《试验检测工程师证书》专业覆盖CGQ，其他试验人员必须持有省级交通质监机构颁发的《试验检测员证书》专业覆盖CGQ。

试验报告的签发和审核人员必须持有试验检测工程师证书，并经由母体检测机构授权。

③工地试验室应建立试验人员管理档案和台帐，重视对试验检测人员的培训，档案内要记录理论学习、技能培训、考核的有关资料（2）试验室人员配置标准①我部根据建设项目规模和投标承诺，参考交通运输部的有关规定，结合自身特点，配置检测工程师1名，具有中级技术职称，具有12年的试验检测经验。

试验员3名，持试验检测员证。

辅工若干。

②母体检测机构名称：南通路桥工程有限公司中心试验室母体试验室等级及编号：综合乙级苏GJC乙044二、试验室驻地建设1、工地试验室选址工地试验室选址由试验室负责人在进场前组织相关人员按照安全和管理要求进行调查，确定选址方案后，报建设单位审查。

我项目部根据业主、总监办及相关文件要求，结合本工程施工建设的实际情况，对我部工地试验室进行了合理、有效、标准的规划。

试验室选址为扬州市邗江区公道镇赤岸村项目工程旁，离主线距离200m左右，交通便利，通信便捷，满足办公、试验操作等标准化要求。

（1）安全要求①不受洪水和泥石流和台风威胁，避开坍方、落石、滑坡、危岩等地段。

②避开取土、弃土场地。

四川XX工程试验检测有限公司工地试验室设置方案二零一九年五月目录一、工程概况 (3)二、第二工地试验室组织机构图 (3)三、工地试验室分工一览表 (4)四、乐西高速第二工地试验室设置方案 (5)五、办公和生活设施配置方案 (6)六、标志、标牌、宣传画配置方案 (6)七．车辆配置方案 (6)附表1：第二工地试验室自检工作分工一览表附表2：第二工地试验室人员配置表附表3：第二工地试验室试验室仪器设备及场地基本配置表附表4：第二工地试验室办公用品清单附表5：第二工地试验室制度牌及宣传牌清单一、工程概况乐山至西昌高速公路马边至昭觉段起于乐山市马边县城东侧，顺接仁沐新高速公路马边支线，经雷波县、美姑县，止于昭觉县南侧，接G7611 线昭通至西昌段高速公路。

项目路线全长约152.48 公里，设置桥梁42773 米/137 座（含互通主线），其中特大桥11574 米/11 座、大中桥31199米/126 座，桥梁比28.05%；共设置隧道84006.5 米/41 座，其中特长隧道51489 米/9 座、长隧道24309米/14 座、中短隧道8209 米/18 座、隧道比55.1%；设置分离式立交6 处、涵洞及通道71 道、天桥及渡槽4 道、服务区3 处、停车区2 处、隧道隧道应急救援站 1 处、长大下坡安检站 1 处、养护工区3处、共设置建设、苏坝、大风顶、谷堆、美姑、九口、庆恒、竹核、昭觉等9 处互通式立交。

同步建设互通立交连接线46.639 公里。

我公司承揽第二工地试验室试验检测合同任务。

二、第二工地试验室组织机构图（图1）：图1、第二工地试验室组织机构图三、工地试验室分工一览表乐西高速新建工程施工自检工作分工一览表表1四、乐西高速第二工地试验室设置方案4.1人员设置方案工地试验室人员设置方案如表。

乐西高速公路新建工程第二工地试验室人员配置表表24.2工地试验室场地建设及仪器设备配置方案（一）、试验室建设方案;依照交通部工地试验室标准化建设指南以及乐西路标准化建设实施细则（试行）的要求，我工地试验室拟用活动板房建设，设计为二层楼房，与S1-4分部项目部一同组建，分别设置办公区和试验区，办公区含主任办、检测师办、助理检测师办、资料室，试验室检测功能区11间，含土工室、集料室、水泥室、水泥砼室、力学室、标准养护室、样品室、留样室、现场检测室、化学室、石料室，建筑总面积约410m2；消防池、2级沉砂池；场地硬化约500m2。

施工现场总平面布置方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一节现场概况及部署一、现场概况本工程现场场地较为狭小，周边道路狭窄，现场平面布置考虑充分利用现有场地，按功能划分施工区域及办公区域，施工各区域用围墙隔断，严格按照公司的现场管理手册执行，为保证现场的井然有序，采用隔断、油漆画线、标志板等方式表示区域的使用功能,施工现场平面布置详见附图。

二、部署针对施工现场场地的实际因素，我公司特作如下部署：1、在场地西北面（与**加工场紧邻）布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。

2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。

在现场的基础设施布置及数量见下表：第二节现场平面分阶段布置及说明一、下部结构施工阶段1、平面布置：我公司进场后根据遵义市安全文明施工要求标准进行围墙全封闭砌筑，在围墙的西北侧设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。

2、机械设备配备布置：本阶段机械设备主要包括：塔吊、混凝土输送泵等，本工程布置1台塔吊，混凝土输送泵布置2台，布置在道路畅通靠近施工部位，并配置相应的泵管等。

3、加工场地布置：我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工标段循环进行施工，材料运输利用塔吊进行配合。

二、上部结构施工阶段1、平面布置：根据遵义市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。

在土方回填完毕后，将围墙一周边界之间的空地全部硬化形成一条环形道路，作为施工机械、物资运输道路用。

在场地内布置一处钢筋、木工加工区作为钢筋、模板加工场地。

2、机械设备配备布置：机械设备配备有：塔吊、钢筋加工设备、木工加工设备、混凝土输送泵等。

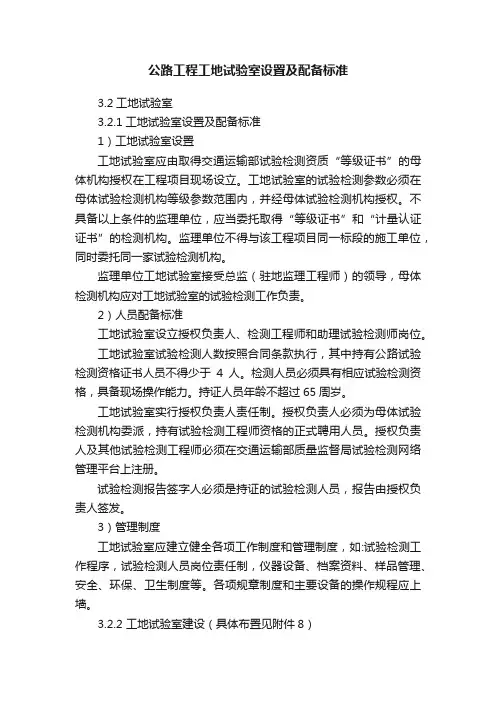

公路工程工地试验室设置及配备标准3.2工地试验室3.2.1工地试验室设置及配备标准1）工地试验室设置工地试验室应由取得交通运输部试验检测资质“等级证书”的母体机构授权在工程项目现场设立。

工地试验室的试验检测参数必须在母体试验检测机构等级参数范围内，并经母体试验检测机构授权。

不具备以上条件的监理单位，应当委托取得“等级证书”和“计量认证证书”的检测机构。

监理单位不得与该工程项目同一标段的施工单位，同时委托同一家试验检测机构。

监理单位工地试验室接受总监（驻地监理工程师）的领导，母体检测机构应对工地试验室的试验检测工作负责。

2）人员配备标准工地试验室设立授权负责人、检测工程师和助理试验检测师岗位。

工地试验室试验检测人数按照合同条款执行，其中持有公路试验检测资格证书人员不得少于4人。

检测人员必须具有相应试验检测资格，具备现场操作能力。

持证人员年龄不超过65周岁。

工地试验室实行授权负责人责任制。

授权负责人必须为母体试验检测机构委派，持有试验检测工程师资格的正式聘用人员。

授权负责人及其他试验检测工程师必须在交通运输部质量监督局试验检测网络管理平台上注册。

试验检测报告签字人必须是持证的试验检测人员，报告由授权负责人签发。

3）管理制度工地试验室应建立健全各项工作制度和管理制度，如:试验检测工作程序，试验检测人员岗位责任制，仪器设备、档案资料、样品管理、安全、环保、卫生制度等。

各项规章制度和主要设备的操作规程应上墙。

3.2.2 工地试验室建设（具体布置见附件8）工地试验室须在项目开工前建设完成，建设规模及标准应满足招标文件的要求。

工地试验室实行登记备案制，由工地试验室提出备案申请，项目建设单位初审，项目质量监督机构登记备案。

试验室建设完成后，报建设单位验收。

工地试验室要根据授权试验检测项目需要，建设试验检测用房。

办公室和各功能室实行分隔，布局合理。

功能室包括：土工室、化学室、集料室、水泥室（含单独沸煮场所）、水泥混凝土室、力学室、沥青室、沥青混合料室（含单独抽提场所）、现场检测室、标养室、样品室、资料室等。

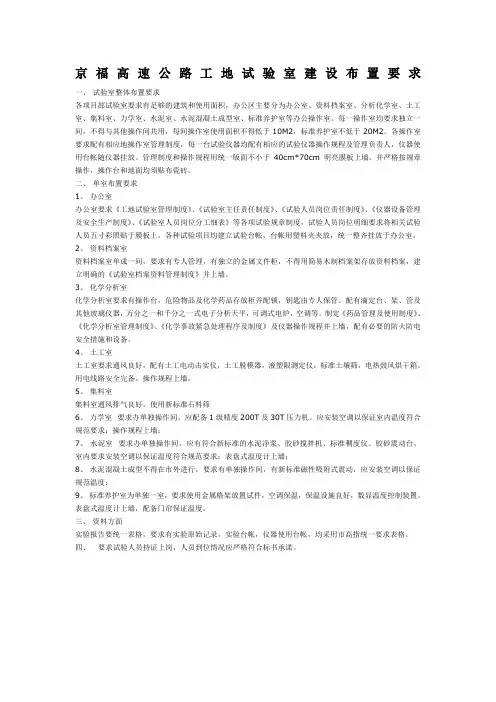

京福高速公路工地试验室建设布置要求一、试验室整体布置要求各项目部试验室要求有足够的建筑和使用面积，办公区主要分为办公室、资料档案室、分析化学室、土工室、集料室、力学室、水泥室、水泥混凝土成型室、标准养护室等办公操作室。

每一操作室均要求独立一间，不得与其他操作间共用，每间操作室使用面积不得低于10M2，标准养护室不低于20M2。

各操作室要求配有相应地操作室管理制度，每一台试验仪器均配有相应的试验仪器操作规程及管理负责人，仪器使用台帐随仪器挂放。

管理制度和操作规程用统一版面不小于40cm*70cm明亮膜板上墙，并严格按规章操作，操作台和地面均须贴布瓷砖。

二、单室布置要求1、办公室办公室要求《工地试验室管理制度》、《试验室主任责任制度》、《试验人员岗位责任制度》、《仪器设备管理及安全生产制度》、《试验室人员岗位分工细表》等各项试验规章制度，试验人员岗位明细要求将相关试验人员五寸彩照贴于膜板上。

各种试验项目均建立试验台帐，台帐用塑料夹夹放，统一整齐挂放于办公室。

2、资料档案室资料档案室单成一间，要求有专人管理，有独立的金属文件柜，不得用简易木制档案架存放资料档案，建立明确的《试验室档案资料管理制度》并上墙。

3、化学分析室化学分析室要求有操作台，危险物品及化学药品存放柜并配锁，钥匙由专人保管。

配有滴定台、架、管及其他玻璃仪器，万分之一和千分之一式电子分析天平，可调式电炉，空调等。

制定《药品管理及使用制度》、《化学分析室管理制度》、《化学事故紧急处理程序及制度》及仪器操作规程并上墙，配有必要的防火防电安全措施和设备。

4、土工室土工室要求通风良好，配有土工电动击实仪，土工脱模器，液塑限测定仪，标准土壤筛，电热鼓风烘干箱。

用电线路安全完备。

操作规程上墙。

5、集料室集料室通风排气良好。

使用新标准石料筛6、力学室要求办单独操作间，应配备1级精度200T及30T压力机。

应安装空调以保证室内温度符合规范要求；操作规程上墙；7、水泥室要求办单独操作间，应有符合新标准的水泥净浆、胶砂搅拌机、标准稠度仪、胶砂震动台。

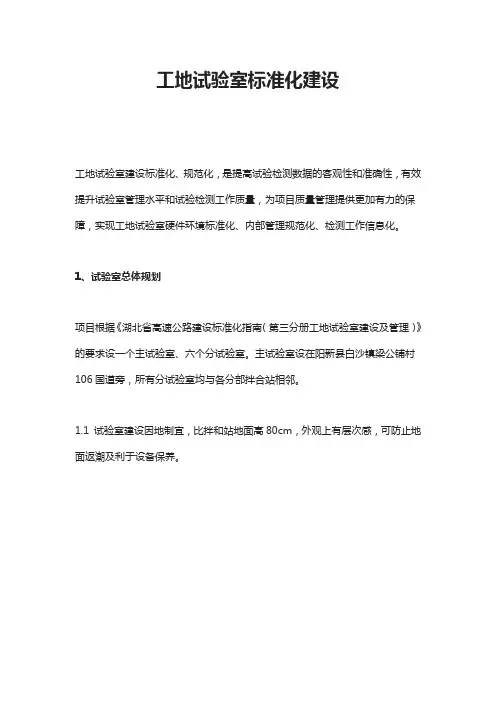

工地试验室标准化建设工地试验室建设标准化、规范化，是提高试验检测数据的客观性和准确性，有效提升试验室管理水平和试验检测工作质量，为项目质量管理提供更加有力的保障，实现工地试验室硬件环境标准化、内部管理规范化、检测工作信息化。

1、试验室总体规划项目根据《湖北省高速公路建设标准化指南（第三分册工地试验室建设及管理）》的要求设一个主试验室、六个分试验室。

主试验室设在阳新县白沙镇梁公铺村106国道旁，所有分试验室均与各分部拌合站相邻。

1.1 试验室建设因地制宜，比拌和站地面高80cm，外观上有层次感，可防止地面返潮及利于设备保养。

1.2 工地试验室用房采用活动板房材料拼建而成，试验室面积、布局满足标准化建设要求。

试验室周边排水设施完善、合理。

1.3 工地试验室采取封闭式管理。

场地周围采用砖砌围墙封闭，围墙内外刷白，喷绘标语；大门采用电动推拉门，场地内采用C15混凝土硬化。

2.工地试验室主分室建设及要求2.1工地试验室主试验室主试验室设在白沙镇梁公铺村106国道旁，主要负责对各个分试验室的监督、管理、指导工作；负责试验资料签发工作；以及项目前期配合比试验。

主试验室设：主任室、办公室、资料室、化学室、样品室、留样室、土工室、集料室、水泥室、水泥混凝土室、力学室、检测室、标准养护室、石料室、储藏室和会议室等16间功能室。

试验室主室平面布置图试验室主室建设效果图各功能室效果图2.2工地试验室分试验室工地分试验室负责本分部试验资料审核、签发工作，及本项目配合比设计、标准试验工作。

根据本标段工程项目内容及特点设置功能室。

分试验室均与各分部拌合站紧邻布置，方便进行砼及相关检测试验。

（1）第一分室设在一分部1#拌和站内，消防砂池及消防器材存放处设置在痕迹区旁，按要求配备灭火器。

（2）第二分室设在二分部1#拌和站内，消防砂池及消防器材存放处设置在进大门右侧，按要求配备灭火器。

（3）第三分室设在三分部1#拌和站内，消防器材存放处设置在消防砂池旁，按要求配备灭火器。

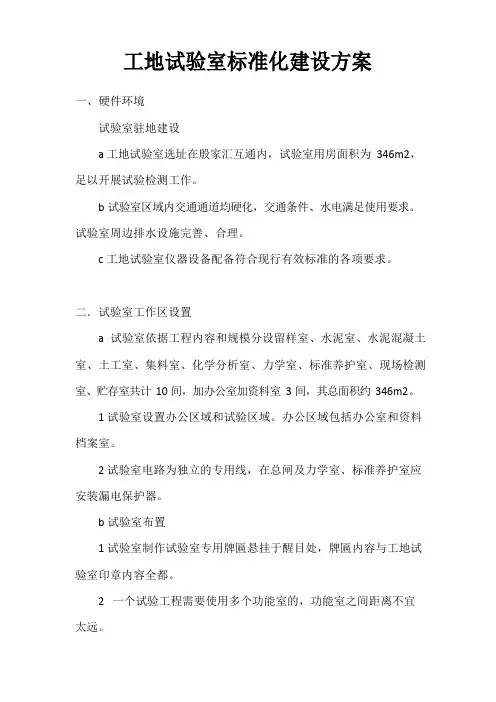

工地试验室标准化建设方案一、硬件环境试验室驻地建设a 工地试验室选址在殷家汇互通内，试验室用房面积为346m2，足以开展试验检测工作。

b 试验室区域内交通通道均硬化，交通条件、水电满足使用要求。

试验室周边排水设施完善、合理。

c 工地试验室仪器设备配备符合现行有效标准的各项要求。

二．试验室工作区设置a 试验室依据工程内容和规模分设留样室、水泥室、水泥混凝土室、土工室、集料室、化学分析室、力学室、标准养护室、现场检测室、贮存室共计10 间，加办公室加资料室3 间，其总面积约346m2。

1试验室设置办公区域和试验区域。

办公区域包括办公室和资料档案室。

2试验室电路为独立的专用线，在总闸及力学室、标准养护室应安装漏电保护器。

b 试验室布置1试验室制作试验室专用牌匾悬挂于醒目处，牌匾内容与工地试验室印章内容全都。

2一个试验工程需要使用多个功能室的，功能室之间距离不宜太远。

3试验过程产生振动的功能室宜设置在一起，试验过程需要使用隔振要求较高的周密仪器的功能室远离振源功能室。

4功能室室内设备整体摆放和谐美观，同时作业不至于造成相互干扰等原则进展平面布局。

5办公室及功能室外悬挂或张贴有统一规格的门牌标识。

6办公室内墙体上悬挂工地试验室组织机构框图、人员配置图，主要治理制度及人员岗位职责上墙。

7办公区域内办公桌、资料柜等布置摆放合理。

8办公室安装空调，为检测人员供给较好的工作环境。

9功能室内主要设备旁边墙体上应悬挂统一规格的仪器设备操作规程。

10对有环境条件要求的功能室，应配置相应设施。

对有环境条件要求的区域应有环境条件要求标识及限入标识。

试验室加强对环境条件尤其是温湿度环境的监控，各功能室在墙体上悬挂温湿度表。

对于空间较大的功能室及标准养护室在房屋对角墙体位置布置不少于两个温湿度表。

11操作台高度应掌握在70cm～90cm 之间，台面承受宽度为60cm～80cm，承受混凝土预制板加砖块砌筑然后上面铺设厚度不小于1cm 的瓷砖。

一、土工室二、集料室三、力学室四、现场检测室六、化学分析室七、水泥室八、水泥砼室九、养护室十、留样室十一、档案室4.2规划4.2.1 基本原则⑴、分区设置原则：工作区与生活区分开设置，工作区总体可分为功能室、办公室和资料室。

各功能室应独立设置，并根据不同的试验检测项目配置满足要求的基础设施和环境条件。

⑵、布局合理原则：按照试验检测流程和工作相关性进行合理布局，保证样品流转顺畅，方便操作，如水泥砼室、力学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。

⑶、互不干扰原则：对造成相互干扰和影响的工作区进行隔离设置，如有振动的土工室与需要精密称量的化学室，相对湿度大于95%的标准养护室与资料室、办公室等不宜相邻设置。

⑷、经济适用原则：本着因地制宜、务求实效和经济适用原则。

4.2.2 功能室设置本中心试验室设置的功能室有：土工室（含无机结合料室）、集料室、岩石室、力学室、现场检测室一、收样室、留样室、养护室、水泥砼室、水泥室、沥混室二、沥混室一、沥青室、化分室一、化分室二、现场检测室二，功能室总计16个，合计面积为630.74 m2。

4.2.3 面积及空间⑴、面积：功能室：土工室（含无机结合料）、集料室、岩石室、水泥室、水泥砼室、养护室、力学室、化分室、沥青室、沥混室一、沥混室二、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净高超过3m时，应采用吊顶，以便保温、保湿且节约能耗。

4.3 房屋建设⑴、方向：房屋一般南北朝向。

⑵、材料：选择坚固、安全、环保和保温的材料，如金属面绝热夹芯板。

⑶、净高：一般不低于2.6m。

⑷、地面：室内地面宜高出室外0.15m，表面平整、坚固、耐磨、防水、防滑，可铺设统一规格的硬质材料如砼砂浆、浅色防滑瓷砖、水磨石等；标准养护室的地面可采用水泥砼浇筑、防水砂浆抹面，设置蓄水沉淀池且安装顶盖，并设有一定坡度。

工地试验室标准化建设方案目录一、试验室人员配置二、试验室驻地建设三、试验室各功能区具体布置情况四、工地试验室试验检测业务范围表五、试验室各功能室主要仪器一览表六、试验室各项管理制度七、试验室建设进度计划八、结语后附：试验室平面图一、试验室人员配置（1）工地试验室人员配备的原则①工地试验室根据合同的要求合理配备试验检测人员。

②工地试验室主任和技术负责人必须持有部质监总站颁发的《试验检测工程师证书》专业覆盖CGQ，其他试验人员必须持有省级交通质监机构颁发的《试验检测员证书》专业覆盖CGQ。

试验报告的签发和审核人员必须持有试验检测工程师证书，并经由母体检测机构授权。

③工地试验室应建立试验人员管理档案和台帐，重视对试验检测人员的培训，档案内要记录理论学习、技能培训、考核的有关资料（2）试验室人员配置标准①我部根据建设项目规模和投标承诺，参考交通运输部的有关规定，结合自身特点，配置检测工程师名，具有中级技术职称，具有年的试验检测经验。

试验员名，持试验检测员证。

辅工若干。

②母体检测机构名称：母体试验室等级及编号：二、试验室驻地建设1、工地试验室选址工地试验室选址由试验室负责人在进场前组织相关人员按照安全和管理要求进行调查，确定选址方案后，报建设单位审查。

我项目部根据业主、总监办及相关文件要求，结合本工程施工建设的实际情况，对我部工地试验室进行了合理、有效、标准的规划。

交通便利，通信便捷，满足办公、试验操作等标准化要求。

（1）安全要求①不受洪水和泥石流和台风威胁，避开坍方、落石、滑坡、危岩等地段。

②避开取土、弃土场地。

③避开高压线路及高大树木，与通讯线路保持一定的距离。

④办公生活区采用封闭式管理，有固定的出入口。

出入口处设置大门，配备专职保卫人员，制定专门的管理制度。

（2）管理要求①靠近现场，管理方便，不受施工干扰。

②交通便利，尽量靠近公路。

③通信畅通，满足施工单位办公自动化要求。

2、工地试验室硬件设施标准（1）工地试验室硬件设施内容工地试验室按照投标文件、合同文件有关承诺，规范用房及场地建设。
