华为云IDC解决方案一、概述华为云IDC解决方案是一套基于云计算技术的数据中心解决方案，旨在帮助企业构建高可靠、高性能、高安全性的数据中心环境，提供稳定可靠的云服务和数据存储能力。
本文将详细介绍华为云IDC解决方案的架构、功能特点以及应用场景。
二、架构华为云IDC解决方案采用分层架构，包括物理层、网络层、计算层、存储层和管理层。
1. 物理层：提供高可靠性的硬件设备，包括服务器、交换机、路由器、存储设备等，确保数据中心的稳定运行。
2. 网络层：建立高性能、可扩展的网络架构，包括互联网接入、内部网络互联、安全隔离等，实现数据的快速传输和安全保护。
3. 计算层：提供高性能计算能力，包括虚拟化技术、容器化技术等，实现资源的灵活调度和优化利用。
4. 存储层：提供高可靠、高容量的数据存储服务，包括分布式存储、备份与恢复、数据加密等，确保数据的安全性和可用性。
5. 管理层：提供全面的管理和监控能力，包括资源管理、性能监测、安全审计等，帮助管理员实时了解数据中心的运行状态并进行有效管理。
三、功能特点华为云IDC解决方案具有以下功能特点：1. 高可靠性：采用冗余设计，确保硬件设备和网络的高可用性，避免单点故障对数据中心的影响。
2. 高性能：利用华为自主研发的硬件设备和优化算法，提供高性能计算和存储能力，满足大规模数据处理和高并发访问的需求。
3. 高安全性：采用多重安全防护机制，包括防火墙、入侵检测与防御系统、数据加密等，确保数据的安全性和隐私保护。
4. 灵活扩展：支持按需扩展计算和存储资源，根据业务需求灵活调整数据中心的规模和容量。
5. 节能环保：采用节能技术和智能管理策略，降低能耗和碳排放，实现可持续发展。
四、应用场景华为云IDC解决方案适用于各种行业的企业和组织，包括金融、电信、制造、医疗等。
1. 金融行业：提供高性能的计算和存储能力，支持大规模的数据分析和风险控制，保障金融交易的安全和稳定。
2. 电信行业：构建高可靠、高性能的网络架构，支持大规模用户的同时访问和高负载的数据传输，提供稳定可靠的通信服务。
模块化数据中心FusionModule2000-S 智能微模块数据中心FusionModule2000-S 是华为新一代智能微模块，致力于为用户提供极简、绿色、智能、安全的数据中心解决方案。
FusionModule2000-S 采用模块化设计，将智能母线、温控、机柜、通道、布线、监控等集成在一个单排通道内，达到快速交付，按需部署的需求。
与此同时，华为智能微模块通过i 3构筑核心子系统智能化，全面提升供配电、温控系统可靠性、节能性，并引入AI 技术，实现供配电和制冷的智能联动控制，并对机房资产进行自动化管理，显著提升数据中心的可靠性、可用性及运维效率。
产品简介•高密HPC 超算：1600mm 深度密闭冷、热通道，单柜密度最大可支持30kW/R ，可应用于高校，科研院所，研究机构超算应用等，可适配900mm 超深服务器安装，为HPC 提供成套基础设施解决方案。
•极简单排MDC ：1350mm 深度密闭热通道，极简设计免通道设计，建筑适应性强，可应用于空间小，层高低等恶劣条件下绝大多数机房的部署需求。
应用场景极简:•All-in-One 一体化设计，一站式快速部署，柔性灵活扩容•机房改造场景量身打造，无需架高底板，最低部署高度仅2.3m ，通道紧凑设计，1350mm 深实现机柜内密闭热通道，1600mm 深实现冷热全密闭绿色:•冷电控一体化设计，SmartLi Inside * 支持华为智能锂电池入列，高密节地，相比传统“插花式”部署，节省占地50%+•环境适应性强：独立冷热通道，机房冷量无占用，周边设备无影响。
•低PUE ，相比传统方式PUE 降低30%智能:•列间温控垂直智能分区，精确匹配主设备散热特性。
风量冷量智能跟随，稳定运行无热点安全:•温控系统N+1 备份，智能母线支持2N 备份，提供电信级可靠性•冷热通道密闭机柜自动弹门，实现应急散热，消防联动产品性能机柜内自带热通道一体化U P S智能锂电柜IT IT空调IT IT IT空调IT IT IT1350mm配电柜IT IT空调IT IT IT空调IT IT IT密闭冷通道（热通道机柜自带）1600mm高密HPC 场景典型布局示意图极简单排MDC 场景典型布局示意*为可选配置技术参数版权所有©华为技术有限公司2021。

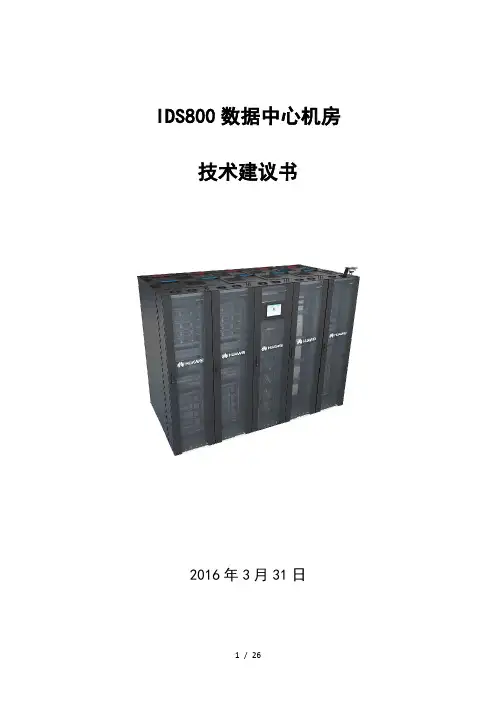

IDS800数据中心机房技术建议书2016年3月31日目录一、产品概述 (3)1.1 产品简介 (3)1.2 应用场景 (3)1.3 产品特点 (4)二、系统架构 (5)2.1 IDS800小型数据中心简介 (5)2.1.1 IDS800支撑能力 (6)2.1.2 IDS800供配电系统设计说明 (6)2.2 IDS800机柜及冷通道封闭系统 (7)2.3 IDS800供配电模块 (9)2.3.1 智能配电模块 (9)2.3.2 不间断供电子系统 (11)2.3.3 蓄电池子系统（蓄电池，无线电池监控仪） (15)2.4 制冷系统 (20)2.5 动环监控系统 (21)2.5.1 系统架构 (21)3.5.2 功能规划 (23)3.5.3 产品特性 (24)2.6、防雷接地系统 (24)2.6.1 电源系统防雷 (24)2.6.2 接地系统 (25)2.7、布线系统 (26)一、产品概述1.1 产品简介华为IDS800小型数据中心是新一代数据中心基础设施解决方案，集配电系统、UPS系统、制冷系统、监控系统、机柜系统、布线系统、防雷系统于一体。
IDS800高度集成配电、UPS、机架空调、监控等在一个基础设施一体化柜内，灵活扩展IT机柜数量。
单个模块最多支持8个机柜，IT机柜支持1~6个，IT负载支持15KW及其以下，单柜最大功率支持5KW/R。
模块配置250mm单排通道，支持冷/热通道可选。
1.2 应用场景➢垂直行业的分支机构机房➢中小型企业➢机房扩容➢临时机房IDS800在整个机房网络中所处的位置：1.3 产品特点1、低SUE，节省安装空间,降低空间占地ATSE、配电、指示灯、UPS、空调及监控集成在一个柜子，至少节省一个柜位安装空间IDS800基础设施一体化柜中可同时安装2台机架式空调2、安全可靠1）轻载除湿➢空调可根据机房温、湿度，自动进行轻载除湿和制冷的逻辑切换➢可实现最低10%IT负载条件下运行，达到业内最低2）应急散热➢制冷故障，应急风扇启动，延缓通道内温升速度，为数据备份预留时间➢应急风扇UPS供电，保证应急时可靠启动3、快速部署➢配电、UPS、空调、监控、通道工厂预装➢线缆工厂预制➢冷媒预充注，内外机接口处螺纹连接，免焊接➢支持地面安装，无需架空地板➢免咨询设计，免工程装修，现场只需并柜，线缆端接4、按需配置➢依据IT负载大小，提供两种大小不同的IT功率段方案，按需部署，实现成本最优，方案最优➢机柜数量灵活可选，可提供2柜、3柜、4柜、5柜、6柜、7柜及8柜解决方案，依据负载安装空间实现按需部署，优化成本➢电源输入支持单/双路，UPS支持n/n+1/2n,空调支持n+1,可靠等级按需掌控5、高效节能➢一体化机柜+冷/热通道设计，有效隔离冷热气流，从而提高制冷效率➢机架式空调，近端制冷，节能高效➢直流变频压缩机，EC风机，相对于定频空调至少节能15%➢湿膜加湿，相对电极加湿，节能至少90%6、智能管理➢IDS800采用华为即插即用的监控模块ECC800，机架安装，支持两路电源输入，保证供电可靠性➢ECC800监控模块可实时采集系统电量，也可检测温湿度、水浸、门磁、烟感、空调，确保IT设备运行在一个可靠的环境➢本地大屏LCD人机界面，无线通讯，实时显示系统各项运行参数➢短信告警，确保告警信息第一时间传递给运维人员，以便及时了解告警信息二、系统架构2.1 IDS800小型数据中心简介IDS800模块化数据中心解决方案主要定位为风冷场景的小型数据中心解决方案，IT机柜1～6个，机房面积在30m2以内，主要应用于政府垂直行业城市数据中心和区县级机房，金融行业小型二级分行和大型网点以及中小企业自用机房等数据中心场景。
广水红色江山中心机房解决方案华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究机房解决方案书——目录2019-03-11版权所有，未经许可不得扩散目录1. 项目总述 (1)1.1. 项目说明 (1)1.2. 方案编制依据 (3)1.3. 系统设计原则 ......................................................................................................... 5 2. 数据中心总体方案 .. (6)2.1. 总体设计指标 (6)2.2. 数据中心整体方案设计 (7)2.3. 平面布局图 (1)2.4. 核心机房效果图 (2)2.5. 双排密封冷通道数据中心模型图 (3)2.6. 关键技术指标 (3)2.7. 模块化机房解决方案优势 .......................................................................................... 4 3. 模块化机房子系统建设 (5)3.1. 供配电系统 (5)3.1.1. 供配电系统架构 (6)3.1.2. 一体化UPS (6)3.1.3. rPDU (12)3.2. 空调制冷系统 (12)3.3. 机柜和机架系统 (14)3.4. 密封冷通道 (17)3.5. 数据中心管理系统 (20)3.5.1. 系统架构 (22)3.5.2. 产品介绍 (22)3.5.3. 监控管理 (32)3.5.4. 告警管理 (33)3.5.5. 权限管理 (34)机房解决方案书——目录2019-03-11版权所有，未经许可不得扩散3.5.6. 日志管理和数据备份 (34)3.5.7. 报表管理 (34)3.6. 防雷接地 (35)3.6.1. 电源系统防雷 (35)3.6.2. 接地系统 (36)3.7. 综合布线系统（参考） (37)3.7.1. 机房综合布线 (37)3.7.2. 桥架设计 (37)3.7.3. 线缆 (38)3.8. 数据中心消防系统（参考） (38)3.8.1. 概述 (38)3.8.2. 火灾报警系统 (39)3.8.3. 灭火系统 (40)3.9. 机房装饰装修系统（参考） (40)3.9.1. 概述 (40)3.9.2. 土建改造、防水防潮和保温处理 (41)3.9.3. 地面处理 (43)3.9.4. 墙柱面工程 (44)3.9.5. 铝合金门窗和隔断 (44)3.9.6. 吊顶 (45)3.9.7. 照明系统 (46)3.9.8. 机房承重加固 (47)机房解决方案书——目录2019-03-11 版权所有，未经许可不得扩散1. 项目总述1.1.项目说明本方案为广水红色江山（湖北）导航产业园7#办公楼中心机房建设方案，项目为新建数据中心机房。
华为模块化数据中心解决方案技术建议书华为技术有限公司目录1前言计算机机房设计与施工的优劣，直接关系到机房内计算机系统是否能够稳定可靠地运行，是否能够保证各类信息通畅无阻。
计算机机房既要保障机房设备安全可靠地运行，延长计算机系统使用寿命，又能为系统管理员创造一个舒适的环境。
能够满足系统管理员对温度，湿度，洁净度场羌强度，安全防护，电源配电，和防雷接地的要求，所以一个现代化的机房是一个高度可靠性，舒适实用，节能高效和具有可扩展性的机房；1.1设计原则数据中心是数据信息计算、交换和存储的中心，出现在企业及Internet网络中数据交换最集中的地方。
它应具备丰富的带宽资源、安全可靠的机房设施、高水平的网络管理和完备的增值服务。
因此数据中心的设计必须满足当网络的各项需求，又需要满足面向未来快速增长的发展需求，因此必须是高质量的、灵活的、开放的。
根据我公司对数据中心基础设施建设的基本原则和经验，结合IT设施现状和需求，对数据中心进行了规划，在规划时遵循以下设计原则：1.2安全可靠性高可靠性是数据中心运营成功的关键，也是数据中心用户特别是进行电子商务的用户选择数据中心的基本原则。
因此决不能出现单点故障，要对数据中心的布局、结构设计、设备选型、日常维护等各个方面进行可靠性的设计和建设。
在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高机房的安全性。
针对数据中心的网络方案，其可靠性设计包括：链路冗余、关键设备冗余和重要业务模块冗余。
1.3可扩展性数据中心方案设计中，每个层次的设计所采用的设备本身都应具有极高的端口密度，为数据中心的扩展奠定基础。
在Internet互联层、核心层、分布层的设备都采用模块化设计，可根据EDC网络的发展进行灵活扩展。
功能的可扩展性是数据中心随着发展提供增值业务的基础。
实现负载均衡、动态内容复制、MPLSVPN、VLAN等功能，为数据中心增值业务的扩展提供基础。
华为公司数据中心机房动力一体化整体解决方案——艾默生网络能源数据中心整体解决方案实例概述华为技术数据中心机房采用艾默生的动力一体化整体解决方案：包括800KVA 6台组成的双母线系统，600KVA 2台组成的1＋1并机系统，精密空调26台，4台10KVA 2000KW柴油机并机。
该数据中心目前是亚太地区最大的数据中心，配有总容量为6000KVA的大型UPS。
分别用2＋1并机方式组成双母线供电系统，该系统还配置艾默生的LBS负载母线同步跟踪器及STS静态切换开关，该系统可用度达到99.99999%。
华为公司数据中心机房动力一体化整体解决方案鉴于当今被安装于信息数据中心内的绝大多数IT设备（服务器、交换机、光端机、网关、磁盘阵列机和通信设备）所允许的瞬间供电中断时间仅为0.01～0.02s左右。
这就意味着：对于关键性的数据中心机房所用的UPS供电系统而言，在运行中如果出现0.02s以上瞬间供电中断的故障时，就会造成网络瘫痪事故发生。
众所周知：一旦网络瘫痪后，要想让整个网络重新恢复正常工作往往需耗时几十分钟至几小时。
显而易见，由此会给用户带来巨大的经济损失。
基于上述原因，艾默生为华为公司数据中心机房提供了可用度达到99.99999%的新一代数据中心解决方案：包括800KVA 6台组成的双母线系统，600KVA 2台组成的1＋1并机系统，精密空调26台，4台10KVA 2000KW柴油机并机。
此数据中心机房用智能化UPS供电系统是由以两套2+1型UPS（800kVA）冗余并机系统和1套1+1型UPS（600kVA）冗余并机系统为核心、采用双总线输入、双总线输出设计方案所构成的、具世界一流技术水平的超大型UPS供电系统。
此系统具备冗余式供电能力为3800kVA，其最大供电能力高达6000kVA，目前是亚太地区最大的数据中心。
采用双总线输入、双总线输出+负载同步控制器+负载自动切换开关设计方案所构成的、具有世界一流技术水平的超大型UPS供电系统，不仅可以消除各种可能出现的单点瓶颈故障隐患，而且还可向位于数据中心机房内的各种IT设备连续提供365×24h高品质的UPS逆变器电源（高达99.99999995%的高品质的，年平均的停电时间小于0.15s左右）。
为客户带来的价值⏹快速部署，2周即可完成安装；同时可以按照需求灵活扩容⏹采用高压直流供电、密闭冷通道、行式空调等方式，PUE<1.6;⏹智能监控实时显示PUE 值，界面友好，实现轻松管理华为解决方案⏹密闭冷通道，形成冷气资源池，机架设备从冷气资源池中按需取用制冷量；⏹行级精密空调水平送风，其气流通路较短，且更为明确。
客户挑战与需求⏹绿色节能，PUE 要求小于1.6⏹实时显示PUE 值⏹智能监控案例一：上海电信模块化数据中心为客户带来的价值⏹机柜数量实现在线平滑扩容⏹模块化UPS ，“N + X”并联冗余，运行稳定，可靠性高⏹单机柜功率密度高，平均9KW 。
⏹绿色节能，充分利用自然冷源，降低CAPEX 35%华为解决方案⏹单模块支持机柜数量从8到28个扩展⏹采用模块化UPS ，使供电系统能随需应变，让容量随着业务的发展而实现“动态成长”⏹采用dry cooler 水冷室外机方案，提升室外机密度，减少室外机占地面积，同时充分利用自然冷却，降低能耗 客户挑战与需求⏹支持机柜数量在线平滑升级⏹输入供电架构支持208V 向 480V 演进，实现UPS 在线扩容⏹基于水冷空调室外机需求，最大限度减少水冷室外机占地面积案例二：委内瑞拉CANTV 模块化数据中心华为解决方案⏹提供模块化数据中心解决方案及周边配套建议 ⏹优化气流组织，采用密闭冷通道方案 ⏹提高制冷效率，采用液冷空调的制冷模式模 客户挑战与需求⏹支持高密度、高集成 ⏹快速部署、平滑扩容 ⏹降低PUE 值，绿色节能为客户带来的价值⏹单机柜功率密度达到9KW ，节省机房建筑面积达60% ⏹可以根据业务需求在线扩容，单机柜功率密度最大可达30KW ⏹PUE<1.6，节省OPEX 约30%案例三：中国移动南方基地数据中心华为解决方案⏹提供专业的数据中心机房咨询、设计、实施、测试、运维等端到端交付⏹根据客户需求，提供方案建议书、可行性报告、业务预测、估价、投资回报分析⏹采用精确送风系统、密闭冷通道等方案 运营商需求⏹与南方基地呼应，构建中国移动的集中化运营支撑体系，并以此为平台发展呼叫中心、IT 支撑等信息服务外包⏹定位支撑公司国际化运营、创新基地、信息服务、展示中心⏹体现“高科技、信息化、绿色环保”的建设理念案例四：中国移动北方基地项目为客户带来的价值⏹专业的咨询和设计服务，确保北方基地达到预期的设计目标 ⏹高效节能的绿色数据中心机房设计，节省OPEX 25%华为解决方案 ⏹采用密闭冷通道解决方案，优化气流，提高机房效率，低密区制冷量输送到高密区⏹采用专业热仿真工具进行设计⏹采用模块化部件安装，施工周期20天 客户挑战与需求⏹大量高密云计算机柜，机房产生局部热点 ⏹机房气流设计不善，风量不足，难以扩容 ⏹改造前的温度为27.1 ℃，进风量为580m 3/h ，要求改造后温度18~23℃、进风量为1600 m 3/h案例五:华为松山湖IDC 改造与新建改造前：高密区局部热点无法解决 改造后：气流改善高密区温度下降为客户带来的价值⏹解决局部热点问题， PUE 由原来3.55提升至1.8 ⏹降低能耗50%，未来5年节约1713万元， 23个月收回投资 ⏹未使用区域可实现平滑扩容，提高机房空间利用率 ⏹温度为18.4℃，进风量为1700m 3/h ，保证设备可靠运行为客户带来的价值⏹快速部署，部署周期由4个月降低到2个月。
模块化数据中心FusionModule2000 智能微模块数据中心FusionModule2000是华为新一代智能微模块，致力于为用户提供极简、绿色、智能、安全的数据中心解决方案。
