室外消防水泵接合器及地上消火栓安装施工工艺标准
（QB-CNCEC J050502-2004）
1 适用范围
本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。
2 施工准备
2.1 原材料要求：
2.1.1 水泵接合器及室外消火栓品种、规格符合设计要求，并有出厂合格证及国家颁发的生产许可证。
2.1.2 给水铸铁管件规格、品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。给水铸铁管及管件的承插口的内外径及管件造型规矩，铸铁管及管件有出厂合格证。
2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。
2.1.4 钢管及管件，管内壁无飞刺、砂眼，并有出厂合格证。
2.1.5 捻口水泥一般采用525#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。水泥必须有出厂合格证。
2.1.6 其他材料：精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。
2.2 主要施工机具
2.2.1交流弧焊机、导链、滑轮、人字桅杆（架）、电动套丝机。
2.2.2管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。
2.3 作业条件
2.3.1各类机具、设备及材料均已进场，并有产品质量合格证。
2.3.2支撑消火栓、阀门的混凝土墩或砖墩已砌筑完，并达到强度。
3 操作工艺
3.1 工艺流程
3.2 操作细则

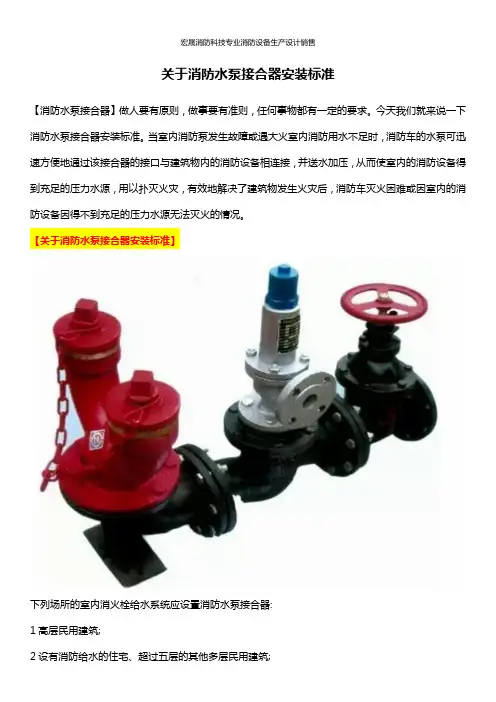

3.2.1 消防水泵接合器安装
3.2.1.1水泵接合器安装在接近主楼外墙的一侧，附近40m以内有可供取水的室外消火栓或消防水池。
3.2.1.2水泵接合器的规格应根据设计选定，有三种类型：地下型、地上型、墙壁型（安装形式见图.2.1.2(3））。其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。安全阀应按系统工作压力确定压力，防止外来水源压力过高破坏室内管网及部件，接合器应有泄水阀。
3.2.2 室外消火栓安装
3.2.2.1严格检查消火栓的各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。
3.2.2.2室外地下消火栓应砌筑消火栓井，室外地上消火栓应砌筑消火栓阀门
井。消火栓井的规格见全国通用给水排水标准图集。在高级及一般路面上，井盖上表面同路面相平，允许偏差±5mm，无正规
图 3.2.1.2（1） SQX地下消防水泵接合器安装图
图 3.2.1.2（2） SQ型地上消防水泵接合器安装图
图3.2.1.2（3） SQB型墙壁消防水泵结合器安装图
道路时，井盖高出室外设计标高50mm，并在井口周围以0.02的坡度向外做护坡。
3.2.2.3 室外地下消火栓与主管连接的三通或弯头下部带座或无座的，均应稳固在混凝土支墩上，管道底部距井底不小于200mm，消火栓顶部距井盖不大于400 mm，如果超过，加设短管。接出的短管高于1m
图 3.2.2.3(1) 室外地下式消火栓安装图
图 3.2.2.3(2) 室外地下式消火栓安装图
3.2.2.4 室外地上式消火栓安装时，距地面高度一般为640mm，消火栓与开闭阀门之间，两者距离不超过2.5米)
图 3.2.2.4(1) 地上式浅型消火栓安装图
图 3.2.2.4(2) 室外地上式消火栓安装图
3.2.2.5 浅型地上和地下式消火栓，在放水口处做卵石渗水层，卵石粒径
20~30mm，铺设半径500mm，铺设深度自地面下200mm至槽底，铺设卵石时，注意保护好放水弯头，以免碰坏。
3.2.2.6 地下消火栓安装时如设置阀门井，必须将消火栓自身的放水口堵死，在井内另设放水口。
3.2.2.7 消火栓使用的阀门井盖必须铸有明显的“消火栓”字样。
3.2.2.8 管道穿过井壁处应严密，不漏水。
4 质量标准
4.1 主控项目：
4.1.1 系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于
0.6MPa.
检验方法：在试验压力下，10min内压力降不大于0.05MPa,然后降至工作压力进行检查，压力保持不变，不渗不漏。
4.1.2 消防管道在竣工前，必须对管道进行冲洗。
检验方法：观察冲洗出水的浊度。目的是为了保证管道畅通，防止杂质、焊渣等损坏消火栓。
4.1.3 消防水泵接合器和消火栓标志明显，栓口的位置应方便操作。消防水泵接合器如采用墙壁式，如设计没有要求，进、出水栓口的中心安装高度距地面应为1.0m，其上方应设防坠落物打击的措施。
检验方法：观察和尺量检查。
4.2 一般项目
4.2.1 室外消火栓和消防水泵接合器的各项安装尺寸符合设计要求，栓口安装高度允许偏差±20mm 。
检验方法：尺量检查。
4.2.2 地下式消防水泵接合器顶部进水口或地下消火栓的顶部出水口与消防井
盖底面的距离不大于400mm，井内应有足够的操作空间，并设爬梯，寒冷地区井内应做防冻保护。
检验方法：观察和尺量检查。
4.2.3 消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。
检验方法：现场观察和手扳检查。
4.3 特殊工序或关键控制点的控制
4.4 质量记录
4.4.1 消火栓、消防水泵接合器出厂合格证及国家质量监督部门的检测报告。4.4.2 隐蔽工程检验记录
4.4.3 预检记录
4.4.4 试压记录
4.4.5 竣工验收单
4.4.6 其它技术和质量资料，如自互检记录、中间验收记录。
4.4.7 试水记录
5 需注意的质量问题：
5.0.1 火灾时找不到消防水泵接合器、控制阀打不开，按照规定标志明显，控制阀作好启闭标志。
5.0.2 水泵接合器不能加压。由于阀门未开启，止回阀装反或有盲板未拆除造成。
5.0.3 阀门盘根漏水严重。由于盘根老化或压兰未紧。
5.0.4 送水后设备活动不稳。由于支撑设备的支墩未按规定进行浇灌或砌筑，采用临时支撑代替交工或井内立管未按规定设置。
6 成品保护
6.0.1消火栓、阀门安装后，在未盖井盖之前，要将井暂时盖好，防止落物进井，砸坏设备。
6.0.2 设备下部若设有临时支撑，在设备安装完，应及时砌筑或浇灌好支墩。
6.0.3对处在有产生冻结可能的消火栓，做好防冻保温措施。
