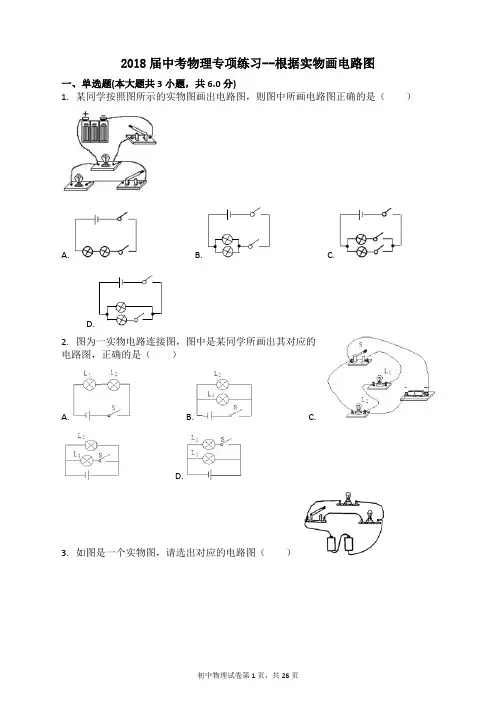

2018届中考物理专项练习--根据实物画电路图一、单选题(本大题共3小题,共6.0分)1. 某同学按照图所示的实物图画出电路图,则图中所画电路图正确的是()A. B. C.D.2. 图为一实物电路连接图,图中是某同学所画出其对应的电路图,正确的是()A. B. C.D.3. 如图是一个实物图,请选出对应的电路图()A. B. C.D.二、填空题(本大题共2小题,共4.0分)4. 如图所示的是“用滑动变阻器改变灯泡的亮度”的实验电路.要求L1与L2工作互不影响,滑动变阻器只控制L1的亮度,且滑片P向左滑动时L1变亮.请你用铅笔画线表示导线完成电路的连接,并在虚线方框中画出对应的电路图.连接电路时开在应处于______ 状态,变阻器的滑片应处于______ 端(A或B).5. 小园用滑动变阻器改变电路中的电流时,正确连接好如图所示的实物图,并画出与实物图相对应的电路图;在闭合开关前,同伴小苹提醒她图所画的电路图有不对应之处,请您指出:① ______ ;② ______ .三、作图题(本大题共31小题,共155.0分)6. 根据实物图在方框内画出它的电路图。
7. 据图所示的实物电路图,在右侧的虚线框内画出与它对应的电路图.8. 请根据实物连接图1在方框内画出对应的电路图2.9. 根据实物图画出电路图.10. 如图所示,请根据实物连接图,在方框内画出与之对应的电路图.11. 根据实物图,在右边方框中画出相应的电路图.12. 如图所示,请你根据实物连接图,在虚线框内画出电路图.13. 根据某电路的示意图,请在虚线框内画出这个电路的电路图.14. 如实物图所示,要求滑动变阻器的滑片向右移动时小灯泡变亮,电压表测小灯泡L的电压.(1)请按要求连接实物图;(2)请根据实物图在虚线框中画出对应电路图.15. 根据提供的实物图画图相应的电路图.16. 在图2方框内画出电路图画出如图1所示实物的电路图.17. 根据如图所示的实物连线图,画出对应的电路图.18. 请根据图中所示的实物图,在方框内画出对应的电路图.19. 请根据图中所示的实物图,在虚线框中画出对应的电路图.20. 据图1所示的实物图,在图2的方框内画出电路图(要求电器元件一一对应).21. 将如图的元件连接起来,使灯泡L1与L2并联,电流表A1测L1的电流,A2测L1和L2的总电流,开关控制两盏灯,并在方框中画出电路图.(白色的为负接线柱,通过每个小灯的电流都约为0.5A)22. 根据实物图画出其电路图.23. 在虚线框内将如图所示的实物电路改画成电路图.24. (1)如图为了使投影仪发出的竖直向上的光经平面镜反射后,反射光线与入射光线夹角成120°射到屏幕上,请你画出平面镜的安装位置,并标明与水平面成多大角度?(2)图是某种手电筒的剖面图,请按照实物剖面图,在虚线框中画出这种手电筒的电路图.25. 作图题(1)根据电路图连接实物图:(2)如图所示,用导线将这些电路元件连接起来组成电路,并画出电路图.26. 请在方框内画出如图所示的实物电路的电路图.27. 根据实物图,在方框内画出电路图28. 根据图所示的实物图,画出相应的电路图29. 根据实物图,在右侧空白处画出电路图.30. 如图所示是我们日常生活中,拿在手上的随身电风扇的模拟实物图.它是由一个基本电路、外壳及辅助材料组成,请在方框内画出它基本电路的电路图.31. 根据电路实物图画出电路图.32. 完成下列作图(1)请将如图1实物图对应的电路图画在图2的虚线框内(2)请按图3的电路图正确连接图4的实物图(电表都选用小量程)33. 请在下面虚线框中画出其对应的电路图.34. 请在虚线框内画出如图所示的实物图的电路图.35. 请在图2方框内画出图1所示的电路图.36. 根据图1实物图在图2中画出电路图四、计算题(本大题共4小题,共32.0分)37. 如图1所示是用电流表测量电流的实物连接图,请按要求回答:(1)请在图2中画出图1的电路图;(2)图1中电流表测量的是通过灯泡______的电流;(3)如果电流表的示数如图3所示,则电流表测出的电流是______A;(4)如果要用电流表测通过L1和L2的总电流,且只允许移动一根导线,应将导线______的右端接在电流表的______接线柱上(选填“a”、“b”、“c”或“+”、“-”).38. 某实验小组的同学用图1所示的器材测量小灯泡电功率.已知待测小灯泡额定电压为3.8V,小灯泡的额定功率估计在1.2W左右.用笔画出导线完成电路的连接,并在如图2的框内画出相应的电路图39. (1)在图1中画出反射光线并标出反射角.(2)按照图2所示的实物电路,在答题卡相应位置画出对应的电路图.(3)图3中的小球受到了重力、绳子的拉力和墙壁的支持力作用.40. 小园用滑动变阻器改变电路中的电流时,正确连接好如图甲所示的实物图,并画出与实物图相对应的电路图(如图乙所示);在闭合开关前,同伴小苹提醒她所画的电路图有不对应之处,请您指出:① ______ ;② ______ .2018届中考物理专项练习--根据实物画电路图(含答案、全国通用)【答案】1. D2. C3. D4. 断开;B5. 电源正负极画反了;滑动变阻器的滑片没有画在阻值最大处6. 解:从电源正极流出,经过开关后开始分路,一支通过电流表和L,另一支经1过灯泡L,汇合后回到电源负极,如图所示:27. 解:从电源正极开始,依次连接开关、灯泡、电流表回到负极,如图所示:8. 解:由实物图知,两灯泡串联,由电源的正极出发,依次连接两个灯泡、开关,回到电源的负极,如图所示:9. 解:串联,电路图由实物图可知,两灯泡并联,开关位于干路控制整个电路,电流表与L1如图所示:10. 解:电流从正极出发,经开关S、滑动变阻器、定值电阻、电流表回负极,电压表并联在定值电阻两端,如图所示:11. 解:由实物图可知,电流从电源正极流出,依次通过开关、灯泡、电流表、滑动变阻器,最后回到电源负极,再把电压表并联在灯泡、电流表、滑动变阻器的两端即可.电路图如图所示:.12. 解:从电源正极开始分路,一路经过灯泡L1、S1,另一路经过L2、S2,两支电流汇合回到电源负极.如图所示:13. 解:由实物图可知,从电源正极开始分支,一支经过开关S2、灯泡L1,另一支经过L2,然后共同经开关S1回到电源负极.如图所示:.14. 解:(1)滑动变阻器的滑片向右移动时小灯泡变亮,即电流变大,电阻变小,故滑片以右电阻丝连入电路中与灯串联,因电源电压为3V,故电压表选用小量程与小灯泡L并联,如下左所示:(2)根据实物图画出电路图,如下右所示:答:实物图如上左所示;电路图如上右所示.15. 解:由实物电路图知,灯泡与电流表串联,电压表与灯泡并联,开关控制整个电路,电路图如图所示:16. 解:由实物图可知,电流从正极出发经灯泡、电流表、开关回到电源负极,再把电压表并联在灯泡两端即可,电路图如图所示:17. 解:电流从电源正极开始分支,一支经灯泡L1,另一支经开关S2、灯泡L2,然后两支汇合共同经过开关S1回到电源负极.如图所示:18. 解:根据电流的流向,电流从电源正极流出,依次通过开关S、电流表A2,然后分支,一支经灯泡L1,另一只经灯泡L2、电流表A1,汇合后回到电源负极,如下图所示:.19. 解:由实物电路图可知,两灯泡并联,电流表A2测干路电流,电流表A1测L2支路的电流;先画出电源,从正极开始依次画出开关S、电流表A2、灯L1回到电源的负极,然后将灯L2和电流表A1串联后并联在灯L1的两端,如下图所示:20. 解:由实物图可知,电源、开关、滑动变阻器、灯泡组成的电路,电压表测量灯泡电压,电流表测量灯泡电流.电路图如图所示:21. 解:因为干路中电流等于各支路电流之和,即1A,L2中的电流大约为0.5A,所以电流表A2的量程为0~3A;电流表A1的量程为0~0.6A;从电源正极出发,先把电源、开关、电流表A2、电流表A1、灯泡L1串联接入电路,再把灯泡L2串联后并联在电流表A1和灯泡L1两端,最后回到电源负极;然后根据实物电路图画出电路图,如下图所示:22. 解:电流从正极出发,经过开关开始分支,一支经灯泡L2,另一支经灯泡L1、电流表,然后两支汇合,回到电源负极.如图所示:.23. 解:由实物电路图可知,灯L1与L2并联,开关S1控制整个电路,开关S2控制灯泡L2,电路图如图所示:.24. 解:(1)已知反射光线和入射光线夹角为120°,因为反射角等于入射角,所以反射角和入射角都为60°;画出入射光线和反射光线夹角的角平分线,即为法线,过交点做法线的垂线,即为平面镜的位置;由图可知,已知入射光线竖直向上入射,所以平面镜与水平线的夹角为60°;(2)用导线将电源、开关以及灯泡顺次连接起来;如图所示25. 解:(1)由图1电路图知,两灯泡、开关串联,先连接电源,再依次连接各元件即可,如图所示:(2)由图2实物知,要组成电路,将电源、开关和灯泡依次连接即可,再由实物连接画出电路图,如图所示:.26. 解:电流从正极开始分支,一支经左边灯泡,另一支经左边开关、右边灯泡,然后两支汇合共同经过右边开关回到电源负极.如图所示:27. 解:从电源正极经过开关、灯泡L1、灯泡L2、电流表回到电源负极,电压表并联在L1两端,如下图所示:28. 解:由实物图可知,电流从电源正极出发后分为两支,一支经开关S1、灯泡L 1;另一支经开关S2、灯泡L2,然后共同回到负极.所以两只灯泡并联,开关S1控制灯泡L1,开关S2控制灯泡L2.电路图如下:.29. 解:由实物图知,此电路是并联,电流有两条路径,电流从电源正极流出分成两支:一支通过S2→L2→S1回到电源负极;另一条经过L1与通过L2的电流汇合后经S1回到电源负极.电路图如图所示:.30. 解:如图:依次连接电源、开关、电动机,组成电路.31. 解:由实物电路图知,灯泡L2、L3串联后与L1并联,开关S1控制干路,S2控制L1支路,据此作出电路图如图所示:.32. 解:(1)从电源正极出发,分成两条支路,一路经过灯泡L1、开关S2、另一路经过L2和开关S1,然后共同回到电源负极;如图所示:;(2)由电路图知,从电源正极连起,依次连接开关、L2、L1、电流表,最后到电源负极,最后把电压表并联在L2两端即可,如图所示:.33. 解:由图知,电流从电源正极流出后,经过电流表分成两支,一支通过R1、S2,一支通过S 1、R3,电流汇合后经过R2回到电源负极,S3并联在R2的两端电压,电压表并联在S1、R3的两端,由此画出电路图如图所示:.34. 解:由实物电路图知,两灯泡并联,电流表测干路中电流,开关S控制L1,据此作出电路图如图所示:.35. 解:从正极开始经开关S1分支,一支路经灯泡L1;另一支路经灯泡开关S2、L2,然后两路汇合回到负极.如下图所示:.36. 解:由实物电路图知,两灯泡串联,电压表V1测灯泡L1两端电压,电压表V2测两灯泡的总电压,据此作出电路图如图所示:.37. L2;1.4;b;-38. 解:(1)因为灯泡的额定电压为3.8V,故电压表选择0~15V的量程;由P=UI 可知,灯泡的额定电流约为:I==≈0.32A,故电流表选择0~0.6A的量程;将灯泡、电流表滑动变阻器串联连接,电压表并联在灯泡两端,如下图所示:(2)从电源的正极依次串联开关、灯泡、电流表以及滑动变阻器回到负极,电压表与灯泡并联,如下图所示:39. 解:(1)先过入射点垂直平面镜作出法线,再根据反射角等于入射角在法线的右侧画出反射光线,入射光线与平面镜的夹角为30°,所以入射角为90°-30°=60°,故反射角也为60°.(2)电流从正极出发经开关、灯泡L2、灯泡L1,回到电源负极.电压表并联在L1两端,如图所示:(3)小球受到三个力的作用:重力、墙对它的支持力、绳子对它的拉力;物体受多个力作用时,作用点放在物体的重心.40. 电源正负极画反了;滑动变阻器的滑片没有画在阻值最大处,③滑动变阻器画在拐角处【解析】1.解:实物图可知,两灯并联,一个开关控制干路,一个开关控制下面的灯泡所在支路.A、图中电路图两灯串联,与实物图不相符;B、图中电路图两灯并联,两开关都在干路上,与实物图不相符;C、图中电路图两灯并联,有三个开关,与实物图不相符;D、图中电路图两灯并联,干路和支路上各有一个开关,与实物图相符.故选D.先分析实物图的连接情况,再根据各选项作答.本题考查根据实物图画电路图,关键是明白电路中各个用电器的连接方式.2.解:由实物电路图可知,灯L1与L2并联,其中S控制L1所在的支路,因为A图是两灯串联、B图S在干路上、D图S控制L2,所以ABD错,C图正确.故选C.分析实物图的结构,明确电路元件的连接方式、开关所处的位置以及控制的灯,据此选择正确的选项.本题考查了根据实物连接图确定相应的电路图,分析电路结构、明确各电路元件的连接方式是正确解题的关键.3.解:从实物图中可以看出,两只灯泡并联,开关控制一只灯泡.A、两灯串联,不合题意;B、开关闭合后一只灯泡被短路,不合题意;C、两只灯泡并联,开关控制干路,本题要求开关控制支路,不合题意.D、两只灯泡并联,开关控制其中一只灯泡,符合题意;故选D.从实物图中可以看出,两只灯泡并联,开关控制一只灯泡.本题考查根据实物图选择电路图,关键是明白电路中各个用电器的连接情况,根据实物图画电路图是整个初中物理的难点也是重点,并且是中考必考内容.4.解:使滑动变阻器的A接线柱与电源正极相连,上方任一接线柱与灯泡的左接线柱相连;实物图如图所示:根据实物图可知,电流从电源正极开始分支,一支经过滑动变阻器和灯泡L1,另一支经过L2,然后两路共同经过开关回到电源负极,电路图如下图所示:;为了保护电路,连接电路时开在应处于断开状态,变阻器的滑片应处于最大值B端.故答案为:见上图;断开;B.滑动变阻器调节灯泡L1的亮度说明滑动变阻器与灯泡L1串联,当滑片P向左移动时灯泡L1变亮说明接入电路的电阻变小,即滑动变阻器的左下方接线柱必需接入电路中、任意上方接线柱接入电路中;据此连接实物图和画出电路图.连接电路时开在应处于断开状态,变阻器的滑片应处于最大值处.本题考查实物图的连接、根据实物图画电路图的能力和连接电路中的注意事项,关键明白题意的要求,知道电路中各个用电器的连接方式,难点是滑动变阻器的连接.5.解:从图中可以看出①电流从正极出发,先经过开关,再经滑动变阻器、电流表,灯泡回负极,但图中电源正负极画反了;②由实物图可知,滑动变阻器的滑片在阻值最大处,但电路图中滑动变阻器的滑片没有画在阻值最大处;故答案为:①电源正负极画反了;②滑动变阻器的滑片没有画在阻值最大处.根据滑动变阻器的使用规则和电源的极性去判断.本题考查了电流表和滑动变阻器的使用规则,也能很好的从侧面了解学生实验动手能力,培养学生严谨的科学态度.6.两个灯泡并联,开关S控制整个电路,电流表测量L1电流,根据实物图画出电路图。
2018届中考物理专项练习--电路图及元件符号(含答案、全国通用)【答案】1. B2. C3. B4. D5. C6. C7. D8. BC9. ;10. 电压;电压;电流11. 解:由题意可知,电路是并联的,两支路任何一个闭合电铃都会响,说明电铃在干路中,后门来人闭合开关,电铃响而灯不亮,说明后门开关控制电路、不能控制灯泡;由此可判断出A处为电铃,B处为电池,C处为灯泡(电池与电铃的位置可互换).如图所示:12. 解:要使两灯并联,从电源正极流出的电流应分别流入灯泡L1、L2,流过两灯泡中的电流应汇合共同流回负极,故与正极相连○里是电流表,中间○里是电压表,上边的○里是电流表,见下图:13. 解:由图知:闭合开关,要使两只灯泡正常发光,电流必须从电源正极出发,经过开关再经过下边的表才能通过灯泡L2,所以两只灯泡串联,故下边的表为电流表,上边的表为电压表.电路连接关系如下:14. 解:电源是必不可少的,可先将其确定.根据电流方向,又因为要求两灯串联,且都能发光,所以左边一定是电源,且正极朝上.右边应选择电压表可以测L2的电压,如果右边选择电流表则会将L2短路,所以应选电压表.如下图所示:15. 解:由电路图可知,右上侧的圈串联在干路中,一定是电流表,下面的两个圈分别与一个用电器并联,所以为电压表.故如下图所示.16. 解:由图可知,变阻器和电阻并联,合上电路中电键S后,向左移动滑片P时,电流表A1示数不变,则A、B两点间为定值电阻;合上电路中电键S后,向左移动滑片P时,电阻增大,由欧姆定律可知,电流表A2示数变小,则C、D两点间是变阻器,如图所示.17. 解:根据电压表要并联使用和电流表要串联使用填写.上边的〇与R2并联,应是电压表,下边的〇与电源串联,应是电流表,如图所示.18. 解:电路中必须要有电源,若电池组位于左边空缺处,由图知两灯不可能是并联,所以电池组应位于右边空缺处;根据电流方向可知,电池组下端为正极;若左边空缺处为电压表,则灯泡L1不发光,因此左边空缺处为电流表,此时两灯泡并联、且闭合开关时两灯都发光,符合题意,如下图所示:19. 解:因为电压表要与L2并联,所以中间一定为电压表,左边一定为电源,并且下边为正极;由于灯L1和L2串联,则上面为电流表,如下图所示:20. 解:(1)电池组是必不可少的,可先将其确定.根据电流方向,又因为要求两灯串联,且都能发光,所以左边一定是电池组,且正极朝上.右边选择电压表可以测L2的电压,但如果选择电流表则会将L2短路,所以应选电压表.如下图所示:(2)去掉电压表,剩下的是一个串联电路,只剩下灯和滑动变阻器没有连接起来,滑动变阻器已经接了一个上边的接线柱,所以只需要再连接下边的接线柱就可以了,由于题上有具体的要求“滑片P向左移动时,电压表的示数变小”,即灯两端的电压变小,而总电压不变,滑动变阻器两端的电压一定变大,根据分压原理,其电阻一定变大,滑片向左移动电阻变大,则一定连接的是右下的接线柱.故答案为:21. 解:由图可知,电流通过上面的灯时,方向向左,与通过下面灯的电流汇合后,一起应回到电源的负极,即左框中应是电源,且电源的负极在下面,由此可知右框中应是开关.如图所示:22. 解:当电键S闭合时,灯泡L1和L2并联且能发光,则电源必须在中间;根据电流方向可知,下端必须为正极;由于两灯泡并联,电流表测量L2电流,则右端为电流表,左端为相当于导线的二极管.如下图所示:23. 解:冰箱正常工作时压缩机的工作是间歇性,每相隔一段时间进行工作几分钟,照明灯是在打开冰箱门时,照明灯进行工作,两者互不影响,两者属于并联.则照明灯和压缩机并联,各串联一个开关,分别控制照明灯和压缩机,如图:24. 解:因为电压表测小灯泡L两端电压,故电压表与L并联,所以中间一定为电压表,左边一定为电源,并且上边为负极,下边为正极,则右边为电流表,如下图所示:25. 解:(1)先作出F2的作用线,再由支点向作用线引垂线,支点到垂足的距离就是力臂l2如图:因为力臂为支点到力的作用线的距离,力的作用线与力臂垂直,作力臂l1的垂线可得力F1的示意图:(2)根据电流方向和开关的作用可知,电源在下方,并且右端为正极,故上方为电铃;如下图所示:(3)闭合电键S后,不移动变阻器滑片P的位置,使得电流表的示数最小,说明此时滑动变阻器接入电路中的电阻最大,根据滑片远离下方接线柱时接入电路的电阻变大可知,左下方接线柱与定值电阻串联,然后组成电路,如下图所示:26. 解:由图可知:闭合开关后,a和c是并联连接的,所以ac应一个是电压表,另一个是灯泡,b为电流表;此时由于a直接与电源并联,开关与c串联,所以c一个是灯泡,如图所示:27. 解:要使灯泡发光,则电路中必须有电源;如果电源在左侧,根据电流方向可知,下端必须为正极;若右端为电流表则灯泡L2短路、灯泡不发光,不符合题意,所以电源应位于右端,且下端为正极,左端为电流表,两灯泡并联、且都发光;电流从正极出发分支;一支经灯泡L2,另一支经电流表、灯泡L1,然后共同经开关回负极,通过L1的电流方向及电路图如下图所示:28. 解:左端的电表与灯泡L1并联,应是电压表,右端电表串联使用,应是电流表.如图:29. 解:要使灯泡发光,则电路中必须有电源;(1)如果电源在左侧,根据电流方向可知,上端必须为正极;若右端为电流表则灯泡L2短路、灯泡不发光,若右端为电压表则两灯泡串联,不符合题意.(2)电源应位于右端,且上端为正极;若左端为电压表则灯泡L1不发光、不符合题意;左端为电流表,两灯泡并联、且都发光,符合题意.故答案如下图所示:30. 解:(1)根据电流表与被测电路串联,电压表与被测电路并联可知,上面的圈与上面灯泡串联,所以是电流表,中间的圈与L1串联,因此是电流表,下边的圈与灯泡并联,所以是电压表.如图所示:(2)根据电流流向法,先从正极出发依次串联开关S1、灯泡L1、开关S回到负极,再把灯泡L2、开关S2串联,最后把该支路并联在开关S1和灯泡L1这一支路的两端,如下图所示:31. 解:(1)要使灯泡正常工作,闭合开关,电流分两支,一支经过灯泡L2,另一支经灯泡L1、电表,然后共同经最上面的电表、开关回负极,所以最上面和中间的电表必须是电流表;下面的电表为电压表,如图所示:(2)由题意可知:灯和压缩机是并联关系,且电动压缩机与温控开关串联,照明灯泡与门控开关串联,如下图所示:32. 解:根据电流表与被测电路串联,电压表与被测电路并联可知,上面的圈与上面灯泡串联,所以是电流表,中间的圈与L1串联,因此是电流表,下边的圈与灯泡并联,所以是电压表.如图所示:33. 解:(1)由支点O向F的作用线做垂线,垂线段的长度为F的力臂L.如图所示:;(2)由实物图可知,从电源正极开始分路,一路经过开关S2、灯泡L1,另一路经过L2,然后共同经开关S1回到电源负极;据此画出电路图,如图所示:;(3)因为电压表测电阻R两端电压,故电压表与R并联,所以中间一定为电压表;左边圆圈与电阻R串联,则左边为电流表,右边一定为电源,根据电流的方向可知上边为正极,如图所示:.34. 解:若右侧为电流表,会造成右侧灯泡短路,不能发光,故电流表位于左侧,电源位于右侧,如下图所示:35. 解:灯泡只有并联才可以正常工作,开关控制两个灯泡,电路图如下:36. 解:当电键S闭合时,灯泡L1和L2并联且能发光,则电源必须在中间;根据电流方向可知,下端必须为正极;由于两灯泡并联,电流表测量L2电流,则右端为电流表,左端为相当于导线的二极管.如下图所示:37. 解析:根据电流表、电压表的使用规则,与灯泡并联的是电压表,串联的是电流表.在干路上的一定是电流表.不论是电流表还是电压表,它们的正接线柱都接在靠近电源正极的一侧.答案如下图所示.38. 解:电流表不能和用电器并联,电压表不能和用电器串联;由电路图知,要使灯泡有电流通过,上面的电表必须是电流表,为避免灯泡被短路,下面的电表必须是电压表;同时电压表的左面、电流表的左面应该是“+”接线柱.电路图如下:39. 已知:U1=6V,I1=I2=0.48A,U2=2.4V,求:R,R2解:,,R=R1-R2=12.5Ω-5Ω=7.5Ω;电路图如图所示:40. 解:小灯泡L1和L2并联,电压表一定要并联在电路中,电流表一定要串联在电路中,所以电流从正极出发分两支,一支经灯泡L1回负极,另一支经电流表乙、L2回负极,所以甲一定是电压表,乙一定是电流表.如下图所示:【解析】1.解:要使三个电阻R1、R2、R3串联,则电流从电源正极流出,依次经过R3、R2、R1开关回到电源负极,故图中〇里都为电压表.故选B.根据电流表串联在电路中,电压表并联在电路中,并结合串联电路的特点即可确定〇里两块电表种类.此题考查了串并联电路的特点和电流表、电压表的使用.电流表串联在电路中,电压表是与用电器并联使用.2.解:如果两个灯泡串联,无论a、b是什么仪表,L2都会被短路,故电路不可能为串联;那么两个灯泡的连接方式一定为并联,所以为了使灯L1、L2正确发光,a处相当于导线,即电流表;b处不能形成通路,否则会形成电源短路,故b处为电压表.故选C.分两种情况对电路进行分析,即串联电路或并联电路,然后根据电流表与被测用电器串联,并且在电路中相当于导线;电压表与被测用电器并联,在电路中相当于开路分析a、b的类别.解答本题需要掌握:压表和电流表的正确使用方法;电压表和电流表的在电路中的作用;本题根据电压表和电流表在电路中的作用进行分析更简单些.3.解:A、若甲表是电流表,乙表是电流表,电路会形成电源短路,故A错误;B、若甲表是电压表,乙表是电流表,当开关S闭合后,电流有两条路径,则电阻R1、R2并联,故B正确;C、若甲表是电压表,乙表是电压表,当开关S闭合后,是电阻R1的简单电路,故C错误;D、若甲表是电流表,乙表是电压表,当开关S闭合后,是电阻R1的简单电路,故D错误.故选B.电压表并联在电路中,在电路中可以看作开路;电流表必须串联在电路中,在电路中相当于导线;因此根据仪表的连接方式以及在电路中的作用解答本题.此题主要考查电流表和电压表的连接方式以及在电路中的作用,并会设计串并联电路.4.解:由电路图可知,表1与灯泡并联,表2与灯泡串联,所以表1应该是电压表,表2应该是电流表.故选D.解决此题要知道电流表要串联在被测电路中,电压表要并联在被测电路中;电流表的阻值很小,电压表的阻值很大.解决此题要结合电流表和电压表的使用方法进行解答.5.解:A、电路图无用电器,故A错误;B、电路图无电源,故B错误;C、有电源,灯泡、开关、电源串联,电路正确,故C正确;D、闭合开关,电源会短路,故D错误;故选C.一个完整的电路包括电源、开关、用电器、导线,且不能出现短路.本题考查了电路的组成,注意不要出现短路的情况:电源短路是指电源两极不经过用电器直接连通的电路.6.解:A、若a、b都是电流表,则发生电源短路,电路不能正常工作,故A错误;B、若a、b都是电压表,电表的电阻很大,灯泡不亮,电路不能正常工作,故B错误;C、若a是电流表,b是电压表,电流从正极出发经灯泡、电流表a回负极,电压表b测量电源电压,电路正常工作,故C正确;D、若a是电压表,b是电流表,则发生电源短路,电路不能正常工作,故D错误;故选C.根据电压表一定要并联,电流表一定要串联,电路正常工作,将各个选项条件逐一分析即可.本题考查学生对电流表和电压表的特点的了解和掌握,该类题是常考题型.注意电流表在电路中相当于导线,电压表相当于开路,掌握电压表和电流表的正确使用方法以及在电路中的作用.7.解:A、电压表并联在电源两端,测电源的电压,而且电压表的正负接线柱接反了,所以A选项错误;B、电压表并联在L1两端,测灯L1的电压,但电流没有遵循“正进负出”,所以B选项错误;C、电压表并联在L2两端,测灯L2的电压,故C选项错误.D、电压表并联在L1两端,测灯L1的电压,遵循“正进负出”的原则,所以D选项正确的.故选D.根据电压表的正确使用方法判断,①电压表应该并联在被测用电器两端,②应该“正进负出”.会正确使用电压表,知道电压表应该并联在被测用电器两端.8.解:电流表测电路中一个小灯的电流,则两灯并联,且电流表和一个灯泡串联在同一支路;所以,上面两个〇内应填电流表和电灯,即①为电流表,②为电灯;下面的③与左边的电灯并联,应填电压表.若是1,2是,3是,两灯泡并联,关S闭合时两灯均能发光,且两电表的示数均不为零;故选BC.根据小灯泡是用电器,电流表在电路中起导线作用,电压表在电路中相当于开路状态去分析.知道电压表和电流表的正确使用方法,会根据要求判断出电路图的组成.9.解:电动机的电路图号:,交叉相连的导线的电路图号:.故答案为:;.根据所学习的各种元件的电路符号对应的画出来.本题考查了元件的电路符号.注意要把各个符号画清晰、规范.10.解:L1与L2串联,由图可知a表跟灯泡L1并联,所以应为电压表;b表与灯泡L2并联,应为电压表;c表跟灯泡L2串联,所以应为电流表.故答案为:电压;电压;电流.(1)电流表与被测用电器串联,并且在电路中相当于导线,去掉后对电路有影响;(2)电压表与被测用电器并联,在电路中相当于开路,去掉后对电路没有影响.填电表题实际上就是判断串并联的过程,这类题还可以采用假设法,假设圆圈处去掉,判断对电路是否有影响,有影响就填电流表,无影响就填电压表.11.由题意可判断出电路是并联的,前门来人闭合开关,电铃响灯也亮,说明前门开关控制灯泡和电铃;后门来人闭合开关,电铃响而灯不亮,说明后门开关控制电路、不能控制灯泡;综合以上可知,电铃位于干路,灯泡位于前门支路,据此进行解答.此类电路的元件判断要认真读懂题意,先判断串、并联,再明确元件的位置,最后填入即可.12.电流表串联在电路中,电压表并联在电路中.要使灯L1、L2并联,必须让两灯分别在两个支路,每个灯都不能在干路.本题需要知道电压表和电流表的使用外,还要知道电流表电阻很小,相当于导线;电压表电阻很大,相当于断路.13.电流表的内阻非常小,相当于导线串联在电路中;电压表的内阻特别大,相当于断路并联在用电器两端.此题考查了电流表和电压表的使用方法,在初中物理电学实验中,经常使用电流表或电压表,我们要熟练掌握其使用规则,规范应用.14.电源是电路中必不可少的元件,先确定电源的位置,再根据电压表和电流表的连接特点和电路要求选择其中的一个.电压表和电流表的选择可以采取尝试法,但前提是我们对电路本身的特点先要有一个正确的分析,然后再结合电表的连接要求进行尝试.15.电流表要串联接入电路,电压表要并联接入电路.结合电路图可逐一进行验证.这类题目能综合考查学生的电路识别能力,电流表、电压表的连接方式,及分析、推理能力.16.由题意可知,变阻器和电阻并联,根据要求向左移动滑片P时,电流表A1示数不变、电流表A2示数变小,结合欧姆定律分析.本题考查了并联电路的特点和欧姆定律的应用,关键是会分析滑片P移动时电流表示数的变化.17.两个电阻的两端已经能连到一起了,故上边的〇应是电压表,电阻并联后,应能接到电源上,故下边的〇是电流表.本题考查了电压表和电流表的判断,电流表相当于导线,是串联在电路中的,电压表的电阻很大,是并联在电路的.18.要使灯泡发光则必须有电源;两只灯泡并联说明每个灯泡独立与电源组成通路;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.解决此类问题需要会根据电流的方向选择合适的元件,会识别串联电路和并联电路.19.要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表测L2两端电压,所以电压表与L2并联.此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.20.(1)电池组是电路中必不可少的元件,先确定电池组的位置,再根据电压表和电流表的连接特点和电路要求选择其中的一;(2)连接电路时,可以先不考虑电压表,把剩余的连好,最后再并上电压表.补电路时也一样,去掉电压表,剩下的就容易连接了,连接滑动变阻器时要注意一上一下,还要注意滑动变阻器的作用有没有具体要求.(1)电压表和电流表的选择可以采取尝试法,但前提是我们对电路本身的特点先要有一个正确的分析,然后再结合电表的连接要求进行尝试.(2)连电路比较简单,但容易忽略掉题中的具体要求,所以遇到此类问题时一定要看清题目中的具体要求.电路中的电流都是从电源正极出发,经过开关、用电器,最后回到电源的负极,所以依据题目中的电流方向可以判断电源的正极,从而根据电流的流向判断出流经另一盏灯的电流方向.电池元件符号的长线一端是正极,短线一端是负极,在电池外部电流方向总是正极出发,流经用电器,再回到负极.22.要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.23.电冰箱的压缩机和照明灯之间相互不影响,都能和电源构成通路,属于并联.本题考查了电路的设计和电路符号的填写;明确并联电路各支路工作时互不影响是解题的关键.24.要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表测L两端电压,所以电压表与L并联.此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.25.(1)画力臂的方法:首先确定支点;然后找到动力和阻力,并用虚线延长动力和阻力的作用线,做支点到动力作用线和阻力作用线的垂线即可;根据力臂的定义,力臂为支点到力的作用线的距离,已知力臂可画出力.(2)会根据电流的流向和开关的作用判断出电源的位置以及正负极,确定了电源后,另一个空缺处则为电铃.(3)滑动变阻器按一上一下的原则串联在电路中,电路中的电流最大说明滑动变阻器接入电路的电阻最大,即滑片远离的下方接线柱必须接入电路中.(1)掌握杠杆的五个要素:支点、动力、阻力、动力臂、阻力臂;(2)会根据电流的方向判断出电源方向,会看懂电流的流向,并能够完成电路图.(3)本题考查了实物电路图的连接,关键是知道滑片远离下方接线柱时接入电路的电阻变大,靠近下方接线柱时接入电路的电阻变小.26.根据电流表与被测用电器串联,电压表与被测用电器并联即可作出判断.本题主要考查学生对电流表和电压表的使用方法的了解和掌握.27.要使灯泡发光则必须有电源;两只灯泡并联说明每个灯泡独立与电源组成通路.电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.28.根据电流表要串联使用,电压表要并联使用填写.左端的电表与灯泡L1并联,应是电压表,右端电表串联使用,应是电流表.本题考查电流表和电压表的使用规则;熟悉电压表和电流表的正确使用是解决该题的关键.29.要使灯泡发光则必须有电源;两只灯泡并联说明每个灯泡独立与电源组成通路.电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路;此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.30.(1)根据电流表与被测电路串联,电压表与被测电路并联即可确定电表符号.(2)根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最多的支路,再把并联的部分串联到相应的位置即可.(1)本题考查了电流表和电压表的使用,知道电流表与被测电路串联,电压表与被测电路并联即可.(2)本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意各元件的次序,导线不能交叉.31.(1)电流表相当于导线,与用电器串联使用;电压表相当于断路,与用电器并联使用.(2)由题意可知,电动压缩机与温控开关串联,照明灯泡与门控开关串联;灯和压缩机可以独立工作、互不影响,即为并联.(1)此题考查的是电流表的使用,知道电流表相当于导线,需要串联在电路中,是解决此类问题的关键.(2)本题考查了并联电路的特点和开关的作用,关键是根据题意得出灯泡与电动机独立工作、互不影响.根据电流表与被测电路串联,电压表与被测电路并联即可确定电表符号.本题考查了电流表和电压表的使用,知道电流表与被测电路串联,电压表与被测电路并联即可.33.(1)力臂是从支点到力的作用线的距离.由支点向力的作用线做垂线,垂线段的长度即为力臂.(2)从实物图中可以看出两灯泡并联连接,开关S1控制干路,S2控制L1所在支路,根据实物图画出电路图.(3)要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表测L两端电压,所以电压表与L 并联.(1)考查了有关力臂的画法,首先要掌握力臂的画法,确定支点,从支点向力的作用线引垂线,垂线段的长度即为力臂.(2)本题考查根据实物图画电路图的能力,能正确识别电路的连接方式是画电路图的前提.(3)此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.34.电流表的内阻很小、在电路中相当于导线,据此判断电流表的位置,然后确定电源的位置.解决本类题的关键是牢记电压表和电流表的正确使用方法,并且能够识别串并联电路.35.先确定各用电器的连接方式,然后确定开关的接线方式,最后根据家庭电路的正确连接方法完成电路.该题考查了家庭电路的连接,注意两灯要并联,开关在干路.36.要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.37.根据电流表是串联使用,电压表是并联使用分析,且电流要从电表的正接线柱流入,负接线柱流出.本题考查了电流表和电压表的使用.此类题主要看电表与用电器的连接方式是什么,若与用电器或电源串联则是电流表,若与用电器或电源并联则是电压表.38.①电流表在电路中相当于导线,电压表相当于开路,所以电流表不能和用电器并联,电压表不能和用电器串联.②使用电流表或电压表时,必须使电流从“+”接线柱流入,从“-”接线柱流出,否则指针会倒转.电流表相当于导线所以应与用电器串联,电压表相当于断路所以应与用电器并联.39.根据R=分别求出两次的电阻大小,即可知道盒内两个电阻的阻值.会设计串并联电路,会用元件符号画出正确的电路图,会灵活应用欧姆定律进行相关计算.40.电压表与被测用电器并联,并且在电路中相当于开路;电流表与被测用电器串联,并且在电路中相当于导线.解决本类题的关键是牢记电压表和电流表的正确使用方法,并且能够识别串并联电路.。
初三物理电路图练习题及答案一、选择题1. 在串联电路中,电流的大小关系是:A. 各处电流相等B. 各处电流不等C. 电流大小与电阻成反比D. 电流大小与电阻成正比2. 下列哪种情况下,电路中的电流会发生变化?A. 电阻值增大B. 电源电压增大C. 电路断开D. 所有选项3. 并联电路中,电压的大小关系是:A. 各支路电压相等B. 各支路电压不等C. 电压大小与电阻成反比D. 电压大小与电阻成正比4. 欧姆定律公式是:A. I = U/RB. U = IRC. R = U/ID. 所有选项5. 一个电阻为10Ω的电阻器,通过它的电流为0.2A,那么电阻两端的电压是:A. 2VB. 20VC. 0.2VD. 0.02V二、填空题1. 串联电路的总电阻等于各部分电阻的______。
2. 并联电路的总电流等于各支路电流的______。
3. 电路中,电阻器的作用是______电流。
4. 电压表的内阻应该______,以减少测量误差。
5. 电流表的内阻应该______,以减少测量误差。
三、计算题1. 一个由两个电阻R1和R2串联组成的电路,R1=5Ω,R2=10Ω,电源电压为12V。
求电路中的总电流。
2. 一个由两个电阻R1和R2并联组成的电路,R1=20Ω,R2=30Ω,电源电压为6V。
求电路中的总电阻。
3. 一个电阻器R=15Ω,接在电压为9V的电源上,求通过电阻器的电流。
四、简答题1. 请简述串联电路和并联电路的区别。
2. 为什么在电路中使用电压表和电流表时,需要考虑它们的内阻?五、实验题1. 设计一个实验,验证欧姆定律。
2. 描述如何使用电压表和电流表测量一个电阻器的电阻值。
答案:一、选择题1. A2. D3. A4. D5. B二、填空题1. 之和2. 之和3. 限制4. 足够大5. 足够小三、计算题1. 总电流I = U / (R1 + R2) = 12V / (5Ω + 10Ω) = 0.8A2. 总电阻R = (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 12Ω3. 电流I = U / R = 9V / 15Ω = 0.6A四、简答题1. 串联电路中,电流在所有元件中是相同的,而并联电路中,电流可以分流到各个元件中。
《电路图》练习题(附答案)一、单选题(每题3分,共36分)1、如图所示电路中,当开关S 1、S 2都闭合时,下列说法正确的是 ( ) A .只有L 1发光 B .只有L 2发光 C .L 1 、L 2都发光 D .L 1 、L 2都不发光2、如图四个电路图中,与下面实物图对应的是( )3、如图所示的电路 ,下列分析正确的是 ( ) A .若S 1、S 2、S 3都闭合时,则L 1 、L 2并联B .若S 1、S 2、S 3都闭合时,则L 1 、L 2串联C .S 3断开、S 1、S 2闭合,L 1 、L 2并联D .S 1闭合、S 2、S 3断开,L 1 、L 2串联4、如图所示的四个电路中,开关能使L 1 、L 2两盏灯同时发光和熄灭的是 ( )5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( ) A .安全用电的原则是不接触低压带电体,不靠近高压带电体A DC BB .只有不高于220 V 的电压才是安全的C .家庭电路中电流过大的原因有两个,一是可能发生了短路, 二是用电器的总功率过大D .当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能,下列说法中正确的是 ( ) A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、图中,若L 2的灯丝断了,而电路其他部分完好, 则开关S 闭合后 ( )A .L 1发光,L 2不发光B .L 1不发光,L 2发光C . L 1 和 L 2都发光D .L 1 和 L 2都不发光8、在下图中,两灯泡组成并联的电路的电路图是( )A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。

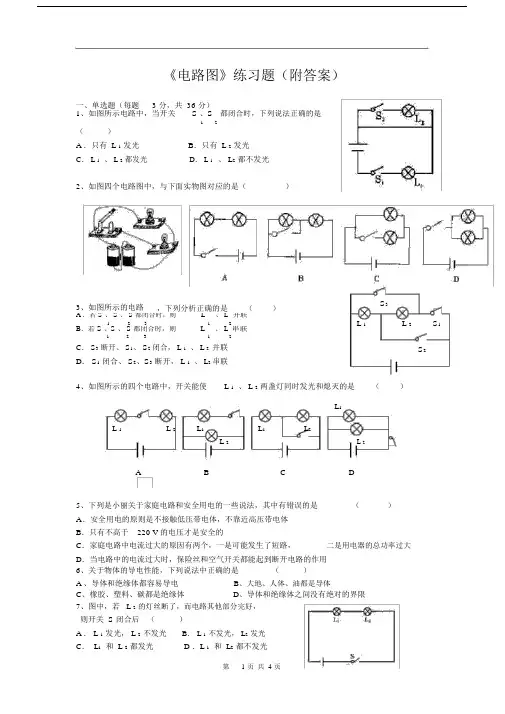

《电路图》练习题(附答案)一、单选题(每题 3 分,共 36 分) 1、如图所示电路中,当开关 S 、S 2都闭合时,下列说法正确的是1( )A .只有 L 1 发光B .只有 L 2 发光C . L 1 、 L 2 都发光D . L 1 、 L 2 都不发光2、如图四个电路图中,与下面实物图对应的是()3、如图所示的电路,下列分析正确的是()A .若 S 、 S 、 S 都闭合时,则L1、 L 2并联123B .若 S 、S 、 S 都闭合时,则L 1、 L 2串联123C . S 3 断开、 S 1、 S 2 闭合, L 1 、 L 2 并联D . S 1 闭合、 S 2、S 3 断开, L 1 、 L 2 串联S 3L 1L 2S 1S 24、如图所示的四个电路中,开关能使 L 1 、 L 2 两盏灯同时发光和熄灭的是( )L 1L 1L 2 L 1L 1 L 2L 2L 2A B C D5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( )A .安全用电的原则是不接触低压带电体,不靠近高压带电体B .只有不高于 220 V 的电压才是安全的C .家庭电路中电流过大的原因有两个,一是可能发生了短路,二是用电器的总功率过大D .当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能,下列说法中正确的是 ( ) A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中,若 L 2 的灯丝断了,而电路其他部分完好,则开关 S 闭合后 ( )A . L 1 发光, L 2 不发光B . L 1 不发光, L 2 发光C . L 1 和 L 2 都发光D .L 1 和 L 2 都不发光第1 页 共 4 页8、在下图中,两灯泡组成并联的电路的电路图是()A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地()A 、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
《电路图》练习题(附答案)一、单选题(每题3分,共36分)1、如图所示电路中,当开关S 1、S 2都闭合时,下列说法正确的是 ( )A .只有L 1发光B .只有L 2发光C .L 1 、L 2都发光D .L 1 、L 2都不发光2、如图四个电路图中,与下面实物图对应的是( )3、如图所示的电路 ,下列分析正确的是 ( )A .若S 1、S 2、S 3都闭合时,则L 1 、L 2并联B .若S 1、S 2、S 3都闭合时,则L 1 、L 2串联C .S 3断开、S 1、S 2闭合,L 1 、L 2并联D .S 1闭合、S 2、S 3断开,L 1 、L 2串联4、如图所示的四个电路中,开关能使L 1 、L 2两盏灯同时发光和熄灭的是 ( )5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( ) A .安全用电的原则是不接触低压带电体,不靠近高压带电体 B .只有不高于220 V 的电压才是安全的C .家庭电路中电流过大的原因有两个,一是可能发生了短路, 二是用电器的总功率过大D .当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能,下列说法中正确的是 ( )A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中,若L 2的灯丝断了,而电路其他部分完好, 则开关S 闭合后 ( )A .L 1发光,L 2不发光B .L 1不发光,L 2发光C . L 1 和 L 2都发光D .L 1 和 L 2都不发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1 S 1 S 3 S 28、在下图中,两灯泡组成并联的电路的电路图是( )A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
《电路图》练习题(附答案)一、单选题(每题3分,共36分)1、如图所示电路中,当开关S 1、S 2都闭合时,下列说法正确的是 ( ) A .只有L 1发光 B .只有L 2发光C .L 1 、L 2都发光D .L 1 、L 2都不发光2、如图四个电路图中,与下面实物图对应的是( )3、如图所示的电路 ,下列分析正确的是 ( )A .若S 1、S 2、S 3都闭合时,则L 1 、L 2并联B .若S 1、S 2、S 3都闭合时,则L 1 、L 2串联C .S 3断开、S 1、S 2闭合,L 1 、L 2并联D .S 1闭合、S 2、S 3断开,L 1 、L 2串联4、如图所示的四个电路中,开关能使L 1 、L 2两盏灯同时发光和熄灭的是 ( )5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( ) A .安全用电的原则是不接触低压带电体,不靠近高压带电体 B .只有不高于220 V 的电压才是安全的C .家庭电路中电流过大的原因有两个,一是可能发生了短路, 二是用电器的总功率过大D .当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能,下列说法中正确的是 ( )A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中,若L 2的灯丝断了,而电路其他部分完好, 则开关S 闭合后 ( )A .L 1发光,L 2不发光B .L 1不发光,L 2发光C . L 1 和 L 2都发光D .L 1 和 L 2都不发光8、在下图中,两灯泡组成并联的电路的电路图是( )A DC BA B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。

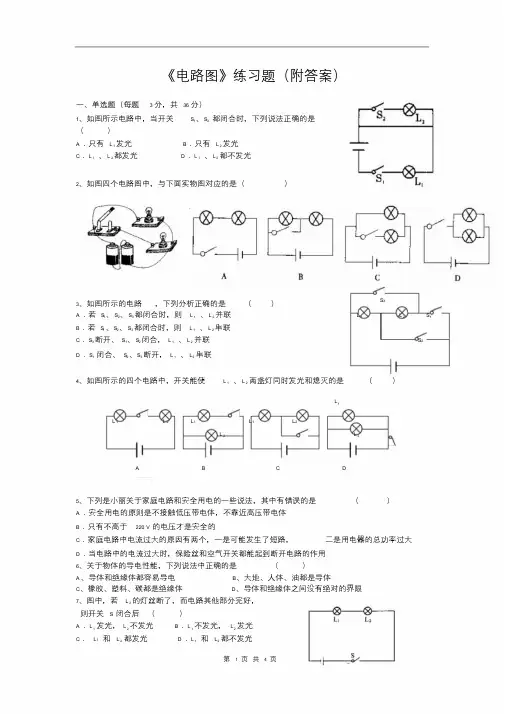

《电路图》练习题(附答案)一、单选题(每题 3 分,共36 分)1、如图所示电路中,当开关S1、S2 都闭合时,下列说法正确的是()A.只有L 1 发光B.只有L2 发光C.L1 、L 2 都发光D.L 1 、L2 都不发光2、如图四个电路图中,与下面实物图对应的是()3、如图所示的电路,下列分析正确的是()S3A.若S1、S2、S3 都闭合时,则L 1 、L2 并联L1 L 2 S1 B.若S1、S2、S3 都闭合时,则L 1 、L2 串联C.S3 断开、S1、S2 闭合,L1 、L2 并联S2 D.S1闭合、S2、S3 断开,L1 、L2 串联4、如图所示的四个电路中,开关能使L 1 、L2 两盏灯同时发光和熄灭的是()L1L 1 L2 L1 L1 L2L2 L 2A B C D5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是()A.安全用电的原则是不接触低压带电体,不靠近高压带电体B.只有不高于220 V 的电压才是安全的C.家庭电路中电流过大的原因有两个,一是可能发生了短路,二是用电器的总功率过大D.当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能,下列说法中正确的是()A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中,若L 2 的灯丝断了,而电路其他部分完好,则开关S闭合后()A.L1 发光,L2 不发光B.L1 不发光,L2 发光C.L1 和L 2都发光D.L 1 和L2 都不发光第 1 页共 4 页8、在下图中,两灯泡组成并联的电路的电路图是()A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地( )A、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
电学作图题课后作业1. 在图屮,将电源、电流表、电压表三个元件符号填进电路的空缺处,要求电键S 闭合后,电 路能正常工作.2. 用笔画代替导线完成图1中电路的实物连接.要求:两灯串联,其中一个电压表测量电源两 端的电压、一个电压表测量某一个灯泡两端的电压;并在图2方框内画出电路图.S1 图23. 如图所示,请用笔画代替导线,将图中元件接入家庭电路中,要求:①同时闭合声控开关和 光控开关电灯才能亮;②三孔插座单独接入.4. 综合作图・■家庭电路:如图所示家庭电路,凤灯1“和5由开关S 控制,墙上有一个固定插座•请把电路连接完整.5. 如图所示,处于光滑水平面的小车上放有一条形磁铁,左侧有一螺旋管,当开关S 闭合时,................................... .............................发现小车向右运动,请在图中标出电源的正负极,通电螺线管的N、S极和A点处磁感线的方向.6.闭合开关后,小磁针静止时北极的指向如图所示,请标出螺线管左端的磁极名称,并画出螺线管上导线的绕向.电学作图题参考答案1.解:根据串联特点可知,滑动变阻器与灯泡应是串联连接,则左边或右边的空缺处应是电源和电流表,中间的空缺处应是相当于开路的电压表,故答案如下:LR2.解:将两灯串联,因电源电压为3V,所以两电压表选用小量程,将一个电压表并联的电源两端的,另处一个电压并联在另处一个灯泡两端,注意电压表正负接线柱的连接,如下左图所示:3.解:灯泡与两个开关串联,且火线要先过开关,再接入灯泡尾部的金属点,零线接入螺旋套;三孔插座与灯泡并联,其接法为:左零右火上接地,如下图所示:4.解:(1)由于家庭电路屮的各个用电器是并联连接,所以比电路屮的两盏日光灯Li和L2并联,开关接在干路上同时控制两盏灯泡:(2)首先辨别上面三根线地线、火线、零线.两孔插座接法:左孔接零线,右孔接火线;(2)安装三孔插座的方法:上孔接地线,左孔接零线,右孔接火线.如图所示:5.解:从图可知,条形磁铁的右端是S极,左端为"极;由于同名磁极相互排斥,异名磁极相互吸引,可知通电螺线管的右端是N极,左端是S极;根据安培定则,伸出右手握住螺线管使大拇指指示通电螺线管的N极,则四指弯曲所指的方向为电流的方向,所以电源的右端为正极,左端是负极;在磁体的外部,磁感线都是从磁体的N极出来冋到S极,所以磁感线方向都向右.如图所示:6.解:由磁极间的相互作用规律可知,通电螺线管的右端为N极,左端为S极.根据安培定则,伸出右手使大拇指指向通电螺线管的N极(即螺线管的右端),则四指弯曲的方向为电流的方向, 结合电流由螺线管的左端流入画出绕线方法,答案如图所示:。
《电路图》练习题(附答案)一、单选题(每题3分,共36分)1、如图所示电路中,当开关S 1、S 2都闭合时,下列说法正确的是 ( )A .只有L 1发光B .只有L 2发光C .L 1 、L 2都发光D .L 1 、L 2都不发光2、如图四个电路图中,与下面实物图对应的是( )3、如图所示的电路 ,下列分析正确的是 ( )A .若S 1、S 2、S 3都闭合时,则L 1 、L 2并联B .若S 1、S 2、S 3都闭合时,则L 1 、L 2串联C .S 3断开、S 1、S 2闭合,L 1 、L 2并联D .S 1闭合、S 2、S 3断开,L 1 、L 2串联4、如图所示的四个电路中,开关能使L 1 、L 2两盏灯同时发光和熄灭的是 ( )5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( ) A .安全用电的原则是不接触低压带电体,不靠近高压带电体 B .只有不高于220 V 的电压才是安全的C .家庭电路中电流过大的原因有两个,一是可能发生了短路, 二是用电器的总功率过大D .当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能,下列说法中正确的是 ( )A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中,若L 2的灯丝断了,而电路其他部分完好, 则开关S 闭合后 ( )A .L 1发光,L 2不发光B .L 1不发光,L 2发光C . L 1 和 L 2都发光D .L 1 和 L 2都不发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1 S 1 S 3 S 28、在下图中,两灯泡组成并联的电路的电路图是( )A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
《电路图》练习题(附答案)一、单选题(每题3分,共36分)1、如图所示电路中,当开关S 1、S 2都闭合时,下列说法正确的是( )A .只有L 1发光B .只有L 2发光C .L 1 、L 2都发光D .L 1 、L 2都不发光2、如图四个电路图中,与下面实物图对应的是( )3、如图所示的电路 ,下列分析正确的是 ( )A .若S 1、S 2、S 3都闭合时,则L 1 、L 2并联B .若S 1、S 2、S 3都闭合时,则L 1 、L 2串联C .S 3断开、S 1、S 2闭合,L 1 、L 2并联D .S 1闭合、S 2、S 3断开,L 1 、L 2串联4、如图所示的四个电路中,开关能使L 1 、L 2两盏灯同时发光和熄灭的是 ( )5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( )A .安全用电的原则是不接触低压带电体,不靠近高压带电体B .只有不高于220 V 的电压才是安全的C .家庭电路中电流过大的原因有两个,一是可能发生了短路, 二是用电器的总功率过大D .当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能,下列说法中正确的是 ( )A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中,若L 2的灯丝断了,而电路其他部分完好,则开关S 闭合后 ( )A .L 1发光,L 2不发光B .L 1不发光,L 2发光C . L 1 和 L 2都发光D .L 1 和 L 2都不发光A D C B8、在下图中,两灯泡组成并联的电路的电路图是( )A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 ( )A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
《电路图》练习题(附答案)一、单选题(每题3分,共36分)1、如图所示电路中,当开关S 1、S 2都闭合时,下列说法正确的是( )A .只有L 1发光B .只有L 2发光C .L 1 、L 2都发光D .L 1 、L 2都不发光2、如图四个电路图中,与下面实物图对应的是( )3、如图所示的电路 ,下列分析正确的是 ( )A .若S 1、S 2、S 3都闭合时,则L 1 、L 2并联B .若S 1、S 2、S 3都闭合时,则L 1 、L 2串联C .S 3断开、S 1、S 2闭合,L 1 、L 2并联D .S 1闭合、S 2、S 3断开,L 1 、L 2串联4、如图所示的四个电路中,开关能使L 1 、L 2两盏灯同时发光和熄灭的是 ( )5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( )A .安全用电的原则是不接触低压带电体,不靠近高压带电体B .只有不高于220 V 的电压才是安全的C .家庭电路中电流过大的原因有两个,一是可能发生了短路, 二是用电器的总功率过大D .当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能,下列说法中正确的是 ( )A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中,若L 2的灯丝断了,而电路其他部分完好,则开关S 闭合后 ( )A .L 1发光,L 2不发光B .L 1不发光,L 2发光C . L 1 和 L 2都发光D .L 1 和 L 2都不发光A D C B8、在下图中,两灯泡组成并联的电路的电路图是( )A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 ( )A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
电学作图题课后作业1.在图中,将电源、电流表、电压表三个元件符号填进电路的空缺处,要求电键S闭合后,电路能正常工作.2.用笔画代替导线完成图1中电路的实物连接.要求:两灯串联,其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压;并在图2方框内画出电路图.3.如图所示,请用笔画代替导线,将图中元件接入家庭电路中,要求:①同时闭合声控开关和光控开关电灯才能亮;②三孔插座单独接入.4.综合作图﹣﹣家庭电路:如图所示家庭电路,吊灯L1和L2由开关S控制,墙上有一个固定插座.请把电路连接完整.5.如图所示,处于光滑水平面的小车上放有一条形磁铁,左侧有一螺旋管,当开关S闭合时,发现小车向右运动,请在图中标出电源的正负极,通电螺线管的N、S极和A点处磁感线的方向.6.闭合开关后,小磁针静止时北极的指向如图所示,请标出螺线管左端的磁极名称,并画出螺线管上导线的绕向.电学作图题参考答案1.解:根据串联特点可知,滑动变阻器与灯泡应是串联连接,则左边或右边的空缺处应是电源和电流表,中间的空缺处应是相当于开路的电压表,故答案如下:2.解:将两灯串联,因电源电压为3V,所以两电压表选用小量程,将一个电压表并联的电源两端的,另处一个电压并联在另处一个灯泡两端,注意电压表正负接线柱的连接,如下左图所示:3.解:灯泡与两个开关串联,且火线要先过开关,再接入灯泡尾部的金属点,零线接入螺旋套;三孔插座与灯泡并联,其接法为:左零右火上接地,如下图所示:4.解:(1)由于家庭电路中的各个用电器是并联连接,所以此电路中的两盏日光灯L1和L2并联,开关接在干路上同时控制两盏灯泡:(2)首先辨别上面三根线地线、火线、零线.两孔插座接法:左孔接零线,右孔接火线;(2)安装三孔插座的方法:上孔接地线,左孔接零线,右孔接火线.如图所示:5.解:从图可知,条形磁铁的右端是S极,左端为N极;由于同名磁极相互排斥,异名磁极相互吸引,可知通电螺线管的右端是N极,左端是S极;根据安培定则,伸出右手握住螺线管使大拇指指示通电螺线管的N极,则四指弯曲所指的方向为电流的方向,所以电源的右端为正极,左端是负极;在磁体的外部,磁感线都是从磁体的N极出来回到S极,所以磁感线方向都向右.如图所示:6.解:由磁极间的相互作用规律可知,通电螺线管的右端为N极,左端为S极.根据安培定则,伸出右手使大拇指指向通电螺线管的N极(即螺线管的右端),则四指弯曲的方向为电流的方向,结合电流由螺线管的左端流入画出绕线方法,答案如图所示:。
实物的电路图连接一、多选题(本大题共1小题,共3.0分)1. 下列说法正确的是()A. 路灯总是一起亮,一起暗,它们的连接方式是串联B. 连接电路时,开关必须处于断开状态,检查后再闭合C. 用毛皮摩擦过的橡胶棒接触验电器上的金属球后,验电器上的金属箔张开,验电器带了负电D. 多数干电池中有汞、镉等重金属元素,随便丢弃会污染环境.所以,废弃的干电池应该集中分类处理二、填空题(本大题共1小题,共2.0分)2. 如图所示,有带风叶的小电动机一只,电热丝R一段,开关两只,插头一只,导线若干.利用这些器材可以连成一个有冷热两档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.(1)请你在虚线框内画出电路图;(2)请你按要求将图中的元件连接起来.三、实验探究题(本大题共9小题,共54.0分)3. 在“测量小灯泡电功率”的实验中,已知电源电压为3V,小灯泡的额定电压为2.5V,正常发光时的电阻约为8Ω,实验器材如图甲所示.(1)在图甲中,请你用笔画线代替导线将电路连接完整(导线不得交叉);(2)在连接电路时开关应______,滑动变阻器的滑片应放在______(选填“A”或“B”)端;(3)某次实验中,电压表读数为l.8V.要测量小灯泡的额定功率,应将滑片向______(选填“A”或“B”)端滑动,小灯泡正常发光时电流表的示数如图乙所示,则小灯泡的额定功率为______W.4. 在“探究电阻上的电流跟两端电压的关系”实验中.(1)请用笔画线,将图中的电压表连入电路中.(2)连接好电路后,闭合开关前,应将变阻器的滑片滑到端______(填“a”或”b”).(3)闭合开关后,将变阻器的滑片从阻值最大端缓慢移到阻值最小端,发现电压表的示数从0.4V升到2.8V.关于电压测量点的选择有以下三种方案:甲方案:0.6V 1.0V 1.4V 1.8V 2.2V 2.6V乙方案:0.6V 1.0V 1.3V 1.5V 2.0V 2.6V丙方案:0.6V 1.6V 2.6V你认为哪个方案正确?______.理由是:______.(4)某实验小组做该实验时,所用的导线完好,导线与器材的各连接处接触良好.但将变阻器的滑片沿某方向移动的过程中,发现电压表和电流表的示数都忽大忽小,则故障的原因是:______.5. 如图4在做测定额定电压为2.5V小灯泡的额定功率的实验中:(1)连接电路时,滑动变阻器的滑片应滑到______;(2)如图甲所示,小婷在连接电路时,还有两条导线未连接,请在图中用笔画线代替导线把电路连接好(不要更改原有导线,且导线不允许交叉)2(3)正确连接好电路后,闭合开关,调节滑片P 的位置,当电压表示数为______V 时,灯泡正常发光,此时电流表示数如图中乙所示,其示数为______A ,灯泡的额定功率为______W ;(4)若电源电压为6V ,滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格可供选用,则应选用规格为“______”的滑动变阻器. 6. 小王按图中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验.(1)根据图甲,将图乙中的实物连接成电路,要求变阻器滑片向右移动时,电流表示数减小(注意两电表量程的选择).(2)实验时,调节滑动变阻器,测出通过电阻R 的电压和对应的电流值如下表. U (V ) 0.5 1.0 1.5 2.0 I (A ) 0.10.21.50.4(3)表中有一个明显的错误数据,请指出错误数据并分析产生的原因:______.(4)小王实验时所选用电阻R 的阻值为______Ω,当电路中的电流为0.5A 时,电阻R 消耗的电功率为______W .(5)现已将图乙中的电阻R 换成一个额定电压为3.8V 、阻值约为10Ω的小灯泡后,若要测该小灯泡的额定功率,则在原实物电路中必须改动的地方是:①______; ②______.7. 小华同学做“测量小灯泡电功率”的实验(小灯泡标有“2.5V”字样).(1)如图甲所示,是小华所连接的不完整实验电路,请你用笔画线代替导线,将缺少的一根导线接好.(2)电路接好后,闭合开关,发现小灯泡特别亮,电压表与电流表的示数较大.接下来应进行的操作是______,______(两空按操作步骤先后顺序填写字母代号).A .更换电池或小灯泡B .检查电路是否短路C .移动滑动变阻器滑片至最大值位置D .断开电路开关(3)实验过程中,当电压表示数为______V 时,小灯泡正常发光,此时电流表的示数如图乙所示,其值为______A .小灯泡正常发光时灯丝电阻约______Ω,额定功率为______W .8. 图(甲)是“探究通过导体的电流与电压、电阻的关系”的电路图,其中R 1是定值电阻.(1)用笔画线代替导线,补充图(乙)中实验器材的连接.要求:滑动变阻器滑片向左移动时电阻变小.(2)当探究电流与电压的关系时,通过调节变阻器滑片P 的位置来改变______两端的电压.三次改变滑片位置,测得三组电压和电流值(见表),发现每次电压与电流的比值是______的(选填“相同”或“不同”),固此可得出电流与电压关系的初步结论:当电阻一定时,______. 实验序号 123电压/v 2.0 2.4 2.8 电流/A 0.40 0.48 0.56(3)要探究电流与电阻的关系,仅凭图(乙)所示器材是不够的.你认为(除导线外)还应增加的器材是______.9. 夏日炎炎,蚊子滋生,传播疾病,令人烦恼.小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点,打算自制灭蚊灯. 小明从废旧节日彩灯上拆得一个紫色小灯泡,其额定电压为2.5V .为测得小灯泡的额定功率,小明找来蓄电池组(电压为6V )、滑动变阻器、电压表、电流表、开关、导线等,展开实验探究.(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程). (2)闭合开关S 前,滑片P 应放在使滑动变阻器接入电路的阻值______(最大/最小)处.(3)闭合开关s后,小灯泡不亮,观察发现:小灯泡是完好的;电压表有示数;电流表指针指向零刻度线.电路可能存在的故障是______.(4)排除故障后,调节滑动变阻器的滑片P直至电压表的示数为______V,此时小灯泡处于额定工作状态,根据右图所示电流表的示数可知其额定功率为______w.(5)小明找来纱布做成灯罩罩住小灯泡,打算在灯罩上涂粘胶,当小灯泡工作发出紫色光时,飞过来的蚊子就会被粘胶粘住.小明在市场上找到A、B、C三种类型的粘胶,对其粘性强弱进行比较.①取三张相同规格的纸片,水平放置,分别在纸片的上表面涂上A、B、C三种类型的粘胶.②同时在三张纸的上表面各轻轻布撒30粒芝麻.③同时将三张纸腾空倒置1min.④将三张纸翻转,数出A、B、c三种类型粘胶上残留的芝麻数量,见表.粘胶类型 A B C残留的芝麻数量22 8 12为达到最佳的灭蚊效果,小明应选用的粘胶类型为______.10. 在“测定额定电压为2.5V小灯泡的电功率”的实验中,小东同学已连接好如下图所示的部分电路.(1)在小东所连接的电路中,有两根导线还没连好,请你帮他完成电路的连接.(其它的导线不要变动)(2)开关试触时,若发现电流表无示数,电压表示数较大,其故障原因可能是______;(3)实验中小东测出了三组数据,记录在下中.若第二次实验时电流表的示数如图所示,他测出小灯泡的额定功率是______W.次数1 2 3U/V 2 2.5 3I/A 0.36 0.4211. 小华选择了满足实验要求的电源、两块电流表和阻值已知的电阻R0,测量电阻R X的阻值,并连接了部分实验电路,如图所示.(1)请你帮小华完成图所示的实验电路的连接,要求:电流表A2测量通过电阻R0的电流.(2)电流表A1、A2的示数分别用I1、I2表示,请用I1、I2和R0表示R X.R X=______.四、作图题(本大题共32小题,共160.0分)12. 如图所示的电路中,有一根导线尚未连接,请用笔线代替导线补上.要求:闭合电键S,将滑动变阻器的滑片P向a端移动,小灯变亮.13. 按照图1中的电路图,把图2中的电路元件连接成实物电路.14. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.要求:①电压表测小灯两端的电压;②闭合电键S,向左端移动滑片P,小灯变亮.15. 请将图中的各器材连成电路.要求:L1灯和L2灯并联;开关S1只控制灯L1,开关S2控制灯L1和灯L2.16. 如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流最大为0.5A,并用变阻器改变小灯泡的电流,要求滑片向左滑动时灯泡变亮,接完整.417. 连接图中两只电灯泡的串联电路.18. 如图,连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光.19. 按下列要求连接实物图.要求: (1)用电压表测灯泡两端的电压; (2)用电流表测通过灯泡的电流;(3)用滑动变阻器改变灯泡的亮度,且滑片P 向右移动时灯泡变暗; (4)开关控制整个电路.20. 在“测量未知电阻R 的阻值”实验中:请先画出电路图,然后用笔画线代替导线把图中的器材连接成实验电路.21. 请用笔线代替导线,在如图所示的电路中连接两根导线,使电流表只测量灯L 1的电流.22. 在图中,要求用电流表测量灯泡L 2中的电流(0.3A ),L 1、L 2并联,变阻器调节L 1的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来.23. 如图L 1、L 2是相同的两个灯泡,要求:开关闭合两灯同时亮,断开两灯同时灭,且开关闭合后A 1的示数大于A 2示数,连接实物图.24. 如图所示的电路中,有一根导线尚未连接,请用笔画线代替导线补上.补上后要求:闭合电键S ,向右移动滑动变阻器的滑片P ,电流表示数变小.25. 根据电路图,完成实物连接.26. 根据左边的电路图连接右侧的实物图.27. 根据图1所示电路图,将图2的实物图连接完好.28. 在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上,补上后要求:①电压表测小灯两端电压;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯变亮.29. 在图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.补上后要求:①灯与滑动变阻器串联;②闭合电键S,向左移动滑动变阻器的滑片P,电流表示数变小.30. 如实物图所示,要求滑动变阻器的滑片向右移动时小灯泡变亮,电压表测小灯泡L的电压.(1)请按要求连接实物图;(2)请根据实物图在虚线框中画出对应电路图.31. 请你将如图所示的实物电路连接完成(电源电压恒定),要求:①电压表测量滑动变阻器两端电压;②闭合开关,向左移动滑动变阻器滑片,灯变亮.32. 在图电路中缺少一根导线,请按要求用笔线代替导线完成电路连接.要求:闭合电键S后,向右移动变阻器的滑片时,电压表的示数变大.33. 如图所示是楼梯照明灯的模拟电路.要求是,在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线,使之符合这一要求.电压.34. 在图中添加三根导线,使两灯组成串联电路,并能用电压表测量L2两端的35. 有如图所示的元件,按要求连接实物图,要求:L1、L2并联,开关控制整个电路,电流表测总电流,电压表测L2两端电压,滑动变阻器改变通过L1的电流.36. (1)在图甲所示的电路中,根据标出的电流方向,从电源、电流表、电压表三个元件符号中选出两个,并分别填进电路的空缺处.要求:灯泡L1和L2串联.(2)在图乙所示电路中,有一根导线尚未连接,请以笔画线代替导线补上,要求:当滑动变阻器滑片P向左移动时,电压表示变小.37. 作图与问答:6(1)当滑动变阻器的滑片P 向右移动时,使通电螺线管的磁性增强且小磁针静止时指向如图1所示,请按要求连接电路图. (2)在图2中画出入看到鱼(虚线图为看到的鱼的虚像)的大致光路(画出一条即可). (3)画出图3中入射光线的折射光线.(4)炎热的夏天,小明到餐厅就餐,要了一杯可乐,小明在用吸管喝可乐时,想到以下问题,请你帮他回答:为什么能够用吸管喝饮料? 38. (1)小菲同学在使用电流表测量某电路中通过小灯泡的电流时,测得电流为0.3A ,请你在如图1中所示电流表的示意图中,用笔画线标出此时电流表的量程和指针所指的位置.(2)根据图2所示的电路图,用笔画线代替导线,连接图3中的实物电路.(要求导线不能交叉).(3)如图4所示的电路,请分别画出相应的等效电路图:①只闭合开关S 1、S 2时;②只闭合开关S 2、S 3时. 39. 在图中连接图中的工作电路部分,使控制电路上S 断开时甲灯亮,S 合上时乙灯亮.40. (1)对电吹风机你一定不陌生,它是由选择开关、风扇电机、及电热丝组成,其中电动机通电后可以送风,电热丝通电后可以发热,如图1所示(图中电热丝用电阻代替).使用时,旋转选择开关接1、2停止工作,接2、3吹冷风,接3、4吹热风.请你根据上述要求把各个元件连接起来(2)有一种温度自动报警器,在制作水银温度计时,插入一段金属丝,当温度达到金属丝下端所指温度时,电铃就会响起来,发出报警信号.图2是一幅不完整的工作原理图.请把缺少的电磁铁接入电路中并画出电磁铁的绕线.41. (1)请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线;(2)为使杠杆ON 在图乙位置能保持静止,需在M 点施加一个力F .画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图; (3)如图丙是测量小灯泡(2.5V 0.3A )电功率的电路,请你把实物电路连接完整. 42. 我国《道路交通安全法》规定:严禁酒后驾车!参照《车辆驾驶人员呼气酒精含量阈值与检验标准(GB19522)》,呼气中酒精浓度大于等于0.09mg/L 就属于酒后驾驶.由此,茅山中学综合 实践活动小组的同学就“呼气中酒精浓度是否超 标”展开探究活动,小组同学通过资料查询,知道氧化锡具有气敏特性,当周围气体中酒精浓度增加,其电阻值就降低.他们到电子器材商店购得某型号氧化锡检测电阻R x ,其阻值与周围气体中酒精浓度的关系图象如图所示.同学们按两种方法分别展开实验探究,请选择其中一种方法并完成电路设计.(两种方法都做,以第一种为准)方法一 方法二电路元件:6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电压表、导线,电路功能:闭合开关S ,检测者呼出气体流经R x .若电压表读数大于等于1.5V 检测者属于酒后驾车;若电压表读数小孚1.5V ,则不属于酒后驾车 电路元件:6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电流表、导线电路功能:闭合开关S ,检测者呼出气体流经R x ,若电流表读数大于等于0.3A ,检测者属于酒后驾车;若电流表读数小于0.3A ,则不属于酒后驾车. (1)请用笔划线代替导线完成电路连接.(2)定值电阻R 0的阻值应为 ______ Ω.(1)请用笔划线代替导线完成电路连接.(2)定值电阻R 0的阻值应为 ______ Ω.43. 小明为了探究通过导体的电流与加在导体两端电压的关系,设计并连接了图甲所示的电路进行实验.实验中电压表的量程选用0~3V 、电流表的量程选用0~0.6A 、导体的电阻R 阻值不变.(1)当小明闭合开关时发现:电流表有示数,但电压表无示数.请你帮助小明检查电路,只要改动一根导线,就能使电压表显示加在导体两端的电压值.请你在图甲中和将应改动的导线上打“×”,并用笔画线代替导线画出正确的接法.(2)修正上述错误后小明又发现:无论滑动变阻器的滑片怎样滑动,都不能改变电流表、电压表的示数.请你帮助小明再次检查电路,只要改动另一根导线,当滑动变阻器的滑片移动时,即可改变两电表的示数.请你在图甲中将应改动的另一根导线上打“×”,并用笔画线代替导线画出正确的接法.(3)修正上述两个错误后,小明按正确的电路进行测量,用两电表测出的数据,描绘出如图乙所示的图象,但不完整,请你在图乙上将小明遗漏的部分补上.(4)根据图象可知:通过导体的电流与加在导体两端的电压成______关系.五、计算题(本大题共4小题,共32.0分)44. 如图1所示是用电流表测量电流的实物连接图,请按要求回答:(1)请在图2中画出图1的电路图;(2)图1中电流表测量的是通过灯泡______的电流;(3)如果电流表的示数如图3所示,则电流表测出的电流是______A ;(4)如果要用电流表测通过L 1和L 2的总电流,且只允许移动一根导线,应将导线______的右端接在电流表的______接线柱上(选填“a”、“b”、“c”或“+”、“-”). 45. 按要求完成下列内容:(1)如图1所示,A′B′是AB 在平面镜中的像,请你画出平面镜的位置.(要求保留作图痕迹)(2)电磁继电器的结构如图2所示,请你在继电器上连接几根导线,让它构成一个没有铃碗的蜂鸣器(开关闭合后能发出蜂鸣声).46. (1)请画出图1中的光线a 、b 经过凸透镜后的径迹.(2)小敏设计了一种“闯红灯违规证据模拟记录器”,如图2所示,拍摄照片记录机动车辆闯红灯时的情景.工作原理:当光控开关接收到某种颜色光时,开关自动闭合,且当压敏电阻受到车的压力,它的阻值变化引起电流变化到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机工作,拍摄违规车辆.光控开关未受到该种光照射自动断开,衔铁没有被吸引,工作电路中的指示灯发光.根据工作原理,将8电路连接完整.47. 在伏安法测电阻的实验中:小明同学按连接好如图所示的电路,发现开关S 闭合前,电压表______(选填“有”或“无”)示数,导致这一现象的原因是有一根导线连接不恰当,请在相应的导线上画“×”,并改成正确的连接.六、综合题(本大题共3小题,共30.0分)48. 用电压表和电流表可以测未知导体R 的电阻值,即伏安法测电阻.如图1为小白设计的一种测量方案的原理图.(1)根据电路图,在图3中用笔画线代替导线连接实物图.(2)某次实验时电压表和电流表的读数如图2所示,电流表的读数为______A ,电压表的读数为______V ,测得的电阻值为______Ω;(3)如果考虑到电流表的阻值不为0,则用该测量方案测出的结果必然存在误差.请你分析说明用这种实验方案测量出来的电阻值会比电阻的真实值偏大或偏小?已知电流表的内阻R A 为1Ω,要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%,则对待电阻的真实值R X 要求是什么?49. 在探究“并联电路电流规律”的实验中:(1)请你利用图所示的器材设计并画出电路图,要求:开关S 控制整个电路,电流表A 1测通过干路的电流,电流表A 2测通过等L 2的电流. (2)在图所示的实物图中,用笔画代替导线按你设计的电路图连接好实际电路.(L 1、L 2电流不超过0.6A ;连线不能用铅笔且不能与别的线交叉)(3)合上开关S 后,电流表A 1和A 2示数分别如图所示,则L 1的电流是______,L 2的电流是______. 50. 小乐想利用两块电流表和阻值已知的电阻R 0测量电阻R X 的阻值.小乐选择了满足实验要求的电源、电流表A 1和A 2,并连接了部分实验电路,如图1所示. (1)请你帮助小乐完成图2所示的实验电路的连接.(2)电流表A 1的示数用I 1表示,电流表A 2的示数用I 2表示,请用I 1、I 2和R 0表示R X .R X =______.2018届中考物理专项练习--实物的电路图链接(含答案、全国通用)【答案】1. BCD2. 解:(1)电动机与电热丝能独立工作,它们是并联的;只闭合S1时吹冷风,只闭合S2时既无风又不发热,说明开关S1控制干路,开关S2控制电热丝所在支路,闭合S1、S2时吹热风,电路图如图甲所示;(2)根据电路图连接实物电路图,实物电路图如图乙所示.故答案为:(1)电路图如图甲所示;(2)实物电路图如图所示.3. 断开;B;A;0.754. a;甲方案;取的电压测量点多,且各电压值的间距相等;变阻器的滑片与线圈接触不良5. A端;2.5;0.30;0.75;20Ω 1A6. 电流为1.5A错误,读数时看错了量程;5;1.25;加一节干电池;电压表接0-15V档量程7. D;C;2.5;0.3;8.3;0.758. R1;相同;导体中的电流与它两端的电压成正比;几个阻值不等的电阻9. 最大;灯座断路;2.5;4.5;A10. 灯泡处断路;111.12. 解:将滑动变阻器的滑片P向a端移动,小灯变亮时,滑动变阻器分得的电压变小,接入电路中的电阻变小,则滑动变阻器的a接线柱与灯泡串联即可,如下图所示:13. 解:采用“电流流向法”,电流从电源正极出发,依次串联开关S1、开关S2、灯泡L2回到电源的负极,再将灯泡L1并联在灯泡L2和开关S2的两端即可,如下图所示:.14. 解:闭合电键S,向左端移动滑片P,小灯变亮,故变阻器与灯串联,电源电压为3V,故电压表选用小量程与灯并联;闭合电键S,向左端移动滑片P,小灯变亮,即电流变大,电阻变小,故滑片以左电阻丝连入电路中,如下所示:15. 解:L1灯和L2灯并联;开关S1只控制灯L1,S1只与灯L1串联,开关S2控制灯L1和灯L2,开关S2控接在干路上,如下所示:16. 解:用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流最大为0.5A,电流表选用小量程与灯串联,电源电压为3V,电压表选用小量程与灯并联,变阻器按一上一下的原则串联接入电路中,如下图所示:1017. 解:由题知,要求两灯串联,所以只需将两灯相邻的两接线柱连接即可,如图所示:18. 解:由并联电路的特点可知,两个灯泡并列连接,且接在单刀双掷开关的左右两个接线柱上,开关中间的接线柱与电源正极相连,如下图所示:19. 解:由题意可知,灯泡与滑动变阻器、电流表、开关、电源串联组成电路,然后将电压表并联在灯泡两端.滑片P 向右移动时灯泡变暗,说明通过灯泡的电流变小,变阻器接入的阻值增大,所以应将变阻器的A 接线柱和任意上方接线柱接入电路中,注意电流从电表的正接线柱流入、负接线柱流出,两个电表可用大量程,如图所示:20. 解:在“测量未知电阻R 的阻值”实验中,电压表与电阻R 并联测其两端的电压,电流表与电阻R 串联测通过的电流,然后与滑动变阻器、开关、电源串联组成电路,如下图所示:由实物图可知,电源是由3节干电池串联组成的,电源电压为4.5V ,则电压表的量程为0~15V ,滑动变阻器按一上一下的原则串联在电路中,电流表可用小量程,如下图所示: 21. 解:使电流表只测量灯L 1的电流,故两灯并联,电流表选用小量程与灯L 1串联,如下所示:22. 解:用电流表测量灯泡L 2中的电流(0.3A ),故电流表与灯L 2串联,L 1、L 2并联,变阻器调节L 1的亮度,变阻器与灯L 1串联,开关控制整个电路,开关接在干路上,画出对应的电路图,如下左所示;灯泡L 2中的电流为0.3A ,电流表选用小量程与灯L 2串联,根据电路图连接实物图,如下右所示:23. 解:开关闭合两灯同时亮,断开两灯同时灭,开关控制整个电路,开关在干路上,且开关闭合后A 1的示数大于A 2示数,故两灯并联,根据并联电路电流的规律,电流表选用大量程A1接在干路上,A2选用小量程接在支路上,如下所示:24. 解:根据原题的连线,灯与变阻不可能串联,故只能并联;向右移动滑动变阻器的滑片P,电流表示数变小,即电阻变大,故滑片以左电阻丝连入电路中与灯并联,电流接在干路上,如下所示:25. 解:原电路中,灯与电铃并联,开关S1与灯串联;S控制整个电路,根据电路图连接实物图,如下所示:26. 解:左图中,两灯串联,电压表测两灯的电压,因电源电压为3V,故电压表选用小量程并联在两灯两端,电流表测电路中的电流,电流表选用小量程串联在电路中,根据左边的电路图连接实物图,如下所示:27. 解:原电路中,两灯并联,开关S在干路上,控制整个电路,根据电路图连接实物图,如下所示:28. 解:①电压表与灯并联;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯变亮,即电流变大,电阻变小,故滑片以左电阻丝入电路中,如下所示:29. 解:灯与滑动变阻器串联;闭合电键S,向左移动滑动变阻器的滑片P,电流表示数变小,即电阻变大,故滑片以右电阻丝连入电路。
2018专题一根据实物图画电路图习题一.选择题(共7小题)1.(2018•平邑县三模)如图为一实物电路连接图,某同学所画出的与如图对应的电路图,其中正确的是()A.B.C.D.2.(2018•南开区一模)如图A、B、C、D是根据以下实物连接的电路图,其中正确的是()A.B. C.D.3.(2017•枣庄)如图所示,与实物一致的电路图是()A.B.C.D.4.(2017•雁塔区校级三模)如图所示,与实物图一致的电路图是()A.B.C.D.5.(2014•泰安二模)图中的电路图和实物图相对应的是()A.B.C.D.6.(2013•成都)在图中的四幅电路图中,与如图所示实物图对应的是()A.B.C.D.7.(2016秋•滨海新区期末)如图是常用手电筒的剖面图,按下按键时电路接通,灯亮:再按下按键时电路断开,灯灭,选项中的电路图与其对应正确的是()A.B.C.D.二.作图题(共7小题)8.(2017秋•宝坻区校级月考)将实物电路图转换成电路图9.(2017秋•宁河县月考)(1)请根据图1实物连接的电路图,画出其电路图。
(2)根据以下要求,设计电路,用笔代线在图2中画出相应的实物连接图,(导线不能交叉)要求:①只闭合S1时,L1发光,L2不发光②S1、S2都闭合时,两灯都发光③只闭合S2时,两灯均不发光。
10.(2016秋•河北区校级月考)请在下面虚线框中画出其对应的电路图。
11.(2016秋•南开区校级月考)根据实物图,在旁边的方框内画出电路图。
12.(2016秋•河西区校级月考)作图:(1)根据实物连接在下面的方框内画出电路图。
(2)根据电路图连接实物图13.(2016秋•河西区校级月考)作图(1)画出图1电路图(2)连接图2实物图。
14.(2015秋•河西区校级月考)在虚线框内画出图所示实物电路的电路图。
三.解答题(共6小题)15.(2016•凉山州模拟)根据如图所示的实物连线图,在虚线方框中画出对应的电路图。
2018年初三物理电路图练习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN《电路图》练习题(附答案)一、单选题(每题3分,共36分)1、如图所示电路中,当开关S 1、S 2都闭合时,下列说法正确的是 ( )A .只有L 1发光B .只有L 2发光C .L 1 、L 2都发光D .L 1 、L 2都不发光2、如图四个电路图中,与下面实物图对应的是( )3、如图所示的电路 ,下列分析正确的是 ( ) A .若S 1、S 2、S 3都闭合时,则L 1 、L 2并联 B .若S 1、S 2、S 3都闭合时,则L 1 、L 2串联 C .S 3断开、S 1、S 2闭合,L 1 、L 2并联 D .S 1闭合、S 2、S 3断开,L 1 、L 2串联4、如图所示的四个电路中,开关能使L 1 、L 2两盏灯同时发光和熄灭的是 ( )5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( )L 2 L 1L 2L 1L 2L 1L 2L 1AD C BL 2 L 1S 1S 3S 2A.安全用电的原则是不接触低压带电体,不靠近高压带电体B.只有不高于220 V的电压才是安全的C.家庭电路中电流过大的原因有两个,一是可能发生了短路,二是用电器的总功率过大D.当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能,下列说法中正确的是()A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中,若L2的灯丝断了,而电路其他部分完好,则开关S闭合后()A.L1发光,L2不发光B.L1不发光,L2发光C. L1和 L2都发光D.L1和 L2都不发光8、在下图中,两灯泡组成并联的电路的电路图是()A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 ( )A、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
电路图及元件符号一、单选题(本大题共7小题,共14.0分)1. 如图所示电路,当开关S闭合时,若三个电阻R1、R2、R3串联,则图中〇里两块电表应为()A. ①是电流表、②是电压表B. ①②都是电压表C. ①是电压表、②是电流表D. ①②都是电流表2. 如图所示,灯L1和L2是两只相同的灯泡,a、b是电流表或电压表.闭合开关S后,两灯都能发光,则下列判断正确的是()A. a、b均为电流表B. a、b均为电压表C. a为电流表,b为电压表 D. a为电压表,b为电流表3. 如图所示的电路,当开关S闭合后()A. 若甲表是电流表,乙表是电流表,则电阻R1、R2串联B. 若甲表是电压表,乙表是电流表,则电阻R1、R2并联C. 若甲表是电压表,乙表是电压表,则电阻R1、R2串联D. 若甲表是电流表,乙表是电压表,则电阻R1、R2并联4. 图中,表1,表2是两只电表,表1、表2应分别是()A. 电流表、电压表B. 电流表、电流表C. 电压表、电压表D. 电压表、电流表5. 如图所示四幅电路图中,正确的是()A. B. C. D.6. 在右边电路图中,电路正常工作,则a、b对应的是()A. a、b都是电流表B. a、b都是电压表C. a是电流表,b是电压表D. a 是电压表,b是电流表7. 用电压表测灯L1的电压,正确的电路图是()A. B. C. D.二、多选题(本大题共1小题,共3.0分)8. 如图所示电路中有两个小灯泡,请在图中圆圈内分别填入及或的符号,要求开关S闭合时两灯均能发光,且两电表的示数均不为零.九年级一班的同学们有以下几种填法.其中正确的是()A. 1是,2是,3是B. 1是,2是,3是C. 1是,2是,3是D. 1是,2是,3是三、填空题(本大题共2小题,共4.0分)9. 请画出下列电路元件的电路图号:电动机______;交叉相连导线______.10. 如图所示,在“○”处可以连接电流表或电压表测量电路中的电流、电压,为使L1与L2串联,a应为______ 表,b处为______ 表,c处为______ 表.四、作图题(本大题共26小题,共130.0分)11. 在图所示的电路A、B、C三处缺口处分别填上电池组、灯泡及电铃的符号.要求:当前门来人闭合开关时,电铃响、灯亮;当后门来人闭合开关时,电铃响而灯不亮.12. 如图所示,在电路的O里填上适当的电表符号,要求:使两灯L1、L2并联.13. 在图中的○内标出电流表或电压表,使图中两灯都能正常发光.14. 在图所示的电路中,电源、电流表、电压表三个元件符号中选出两个,分别填进电路的空缺处.要求:灯泡L1和L2串联.15. 在图中的○里填上适当的电表符号,使之成为正确的电路图.16. 在图所示电路中的A、B两点间和C、D两点间画上变阻器或电阻的元件符号,要求:合上电路中电键S后,向左移动滑片P时,电流表A1示数不变、电流表A2示数变小.17. 在如图所示的电路的O里填上适当的电表符号,使电阻R1与R2并联.18. 根据图中的电流方向,从电池组、电流表、电压表三个元件符号中选出两个,填入电路的空缺处.要求:①闭合开关,两灯都能发光;②两灯并联连接.19. 在图中,请根据标出的电流方向将电池、电流表、电压表三个原件符号填入电路的空缺处,填入后要求:(1)小灯泡L1和L2串联;(2)电压表测通过L2两端的电压.20. (1)在图甲所示的电路中,根据标出的电流方向,从电源、电流表、电压表三个元件符号中选出两个,并分别填进电路的空缺处.要求:灯泡L1和L2串联.(2)在图乙所示电路中,有一根导线尚未连接,请以笔画线代替导线补上,要求:当滑动变阻器滑片P向左移动时,电压表示变小.21. 如图所示,灯L1与L2并联,电路中电流方向如箭头所示.试根据电流方向在图中的虚线方框中填上电池或开关的符号,使电路连接符合要求.22. 在如图中,根据标出的电流方向,把电源、电流表和二极管三个元件符号填入电路空缺处.填入后要求:当电键S闭合时,灯泡L1和L2并联且能发光,电流表测量L2电流.(二极管在电路中可看作导线)23. 如图是简化了的冰箱的电路图,请在相应的位置填上所缺的电路元件符号.24. 在图中,将电源、电流表、电压表三个元件符号填入电路空缺处.要求电键S闭合后:电流方向如图所示;电压表测小灯L 两端电压.25. (1)如图甲,杠杆在力F1、F2的作用下处于静止状态,L1是力F1的力臂,请在图中作出F2的力臂L2和力F1的示意图.(2)根据图乙所示的电流方向,将电池组和电铃符号填入电路空缺处,使电路完整且正确.(3)在图丙所示的电路中,请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接.要求:闭合开关S后,不移动变阻器滑片P的位置,使得电流表的示数最小.26. 在如图所示电路中的圆圈内填入电压表,电流表,小灯泡,使电压表测小灯泡两端的电压.27. 请在如图中根据标出的电流方向,把电池组、电流表两个元件符号分别填入电路的空缺处.填入后要求:①闭合开关,小灯泡L1和L2都能发光;②小灯泡L1和L2并联连接;③标出通过L1的电流方向.28. 请在电路图中的圆圈内填上“V”或“A”,使灯泡都能发光.29. 请在图中根据标出的电流方向,从电池组、电流表、电压表三个元件符号中选出两个,并分别填入电路的空缺处.填入后要求:①闭合开关,小灯泡L1和L2都能发光;②小灯泡L1和L2并联起来.30. (1)如图1所示电路中○里填上适当的电表符号,使之成为正确的电路图.(2)根据电路图2甲,连接图2乙中的实物.31. 按照要求作图:(1)在图1中的○里填上适当的电表符号,使之成为正确的电路图.(2)电冰箱的压缩机(电动机)是由温控开关控制的,冷藏室中的照明灯是由门控开关控制的,即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在图2中用笔画线连接好符合上述特点的电冰箱工作电路图.32. 在如图所示电路的○里填上适当的电表符号,使之成为正确的电路.33. 按照题目要求作图.(1)用一杠杆提重物,如图甲所示,请画出图中为F的力臂.(2)图乙为某电路的实物图,请在虚线框内画出这个电路的电路图.(3)将电源、电流表、电压表三个元件符号填入图丙电路空缺处,要求S闭合后电流方向如图所示,且电压表测电阻R两端电压.34. 在图中,由电流方向填入电池和电流表的符号,使电路成为并联电路.35. 学校某办公室有两盏照明日光灯,由一个开关控制,请用实线画出正确的线路图.36. 在如图中,根据标出的电流方向,把电源、电流表和二极管三个元件符号填入电路空缺处.填入后要求:当电键S闭合时,灯泡L1和L2并联且能发光,电流表测量L2电流.(二极管在电路中可看作导线)五、计算题(本大题共4小题,共32.0分)37. 如图所示,要测量干路和支路的电流及灯泡两端的电压,在空白处标出电流表或电压表,并标出电表的正、负接线柱.38. 如图所示,在圆圈内填上表示电流表A或电压表V的字母,使开关S闭合后,电灯L能发光,并标出电压表、电流表的“+”、“-”接线柱.39. 在如图中,粗线框表示的密封盒内有两个电阻组成的电路,盒内引出三根线a,b,c,某同学用如图所示的电路探究盒内电路结构和电阻值.当开关S与C连接时电流表示数为0.48A,电压表示数为6V:当开关S与D连接时电流表示数不变,电压表示数为2.4V;请在图示的密封盒内画出两个电阻的连接图.并标出相应两个电阻的阻值.40. 将电压表和电流表的符号填入如图所示的电路中的圆圈内.要求:开关S闭合后,小灯泡L1和L2并联,且都能发光.2018届中考物理专项练习--电路图及元件符号(含答案、全国通用)【答案】1. B2. C3. B4. D5. C6. C7. D8. BC9. ;10. 电压;电压;电流11. 解:由题意可知,电路是并联的,两支路任何一个闭合电铃都会响,说明电铃在干路中,后门来人闭合开关,电铃响而灯不亮,说明后门开关控制电路、不能控制灯泡;由此可判断出A处为电铃,B处为电池,C处为灯泡(电池与电铃的位置可互换).如图所示:12. 解:要使两灯并联,从电源正极流出的电流应分别流入灯泡L1、L2,流过两灯泡中的电流应汇合共同流回负极,故与正极相连○里是电流表,中间○里是电压表,上边的○里是电流表,见下图:13. 解:由图知:闭合开关,要使两只灯泡正常发光,电流必须从电源正极出发,经过开关再经过下边的表才能通过灯泡L2,所以两只灯泡串联,故下边的表为电流表,上边的表为电压表.电路连接关系如下:14. 解:电源是必不可少的,可先将其确定.根据电流方向,又因为要求两灯串联,且都能发光,所以左边一定是电源,且正极朝上.右边应选择电压表可以测L2的电压,如果右边选择电流表则会将L2短路,所以应选电压表.如下图所示:15. 解:由电路图可知,右上侧的圈串联在干路中,一定是电流表,下面的两个圈分别与一个用电器并联,所以为电压表.故如下图所示.16. 解:由图可知,变阻器和电阻并联,合上电路中电键S后,向左移动滑片P时,电流表A1示数不变,则A、B两点间为定值电阻;合上电路中电键S后,向左移动滑片P时,电阻增大,由欧姆定律可知,电流表A2示数变小,则C、D两点间是变阻器,如图所示.17. 解:根据电压表要并联使用和电流表要串联使用填写.上边的〇与R2并联,应是电压表,下边的〇与电源串联,应是电流表,如图所示.18. 解:电路中必须要有电源,若电池组位于左边空缺处,由图知两灯不可能是并联,所以电池组应位于右边空缺处;根据电流方向可知,电池组下端为正极;若左边空缺处为电压表,则灯泡L1不发光,因此左边空缺处为电流表,此时两灯泡并联、且闭合开关时两灯都发光,符合题意,如下图所示:19. 解:因为电压表要与L2并联,所以中间一定为电压表,左边一定为电源,并且下边为正极;由于灯L1和L2串联,则上面为电流表,如下图所示:20. 解:(1)电池组是必不可少的,可先将其确定.根据电流方向,又因为要求两灯串联,且都能发光,所以左边一定是电池组,且正极朝上.右边选择电压表可以测L2的电压,但如果选择电流表则会将L2短路,所以应选电压表.如下图所示:(2)去掉电压表,剩下的是一个串联电路,只剩下灯和滑动变阻器没有连接起来,滑动变阻器已经接了一个上边的接线柱,所以只需要再连接下边的接线柱就可以了,由于题上有具体的要求“滑片P向左移动时,电压表的示数变小”,即灯两端的电压变小,而总电压不变,滑动变阻器两端的电压一定变大,根据分压原理,其电阻一定变大,滑片向左移动电阻变大,则一定连接的是右下的接线柱.故答案为:21. 解:由图可知,电流通过上面的灯时,方向向左,与通过下面灯的电流汇合后,一起应回到电源的负极,即左框中应是电源,且电源的负极在下面,由此可知右框中应是开关.如图所示:22. 解:当电键S闭合时,灯泡L1和L2并联且能发光,则电源必须在中间;根据电流方向可知,下端必须为正极;由于两灯泡并联,电流表测量L2电流,则右端为电流表,左端为相当于导线的二极管.如下图所示:23. 解:冰箱正常工作时压缩机的工作是间歇性,每相隔一段时间进行工作几分钟,照明灯是在打开冰箱门时,照明灯进行工作,两者互不影响,两者属于并联.则照明灯和压缩机并联,各串联一个开关,分别控制照明灯和压缩机,如图:24. 解:因为电压表测小灯泡L两端电压,故电压表与L并联,所以中间一定为电压表,左边一定为电源,并且上边为负极,下边为正极,则右边为电流表,如下图所示:25. 解:(1)先作出F2的作用线,再由支点向作用线引垂线,支点到垂足的距离就是力臂l2如图:因为力臂为支点到力的作用线的距离,力的作用线与力臂垂直,作力臂l1的垂线可得力F1的示意图:(2)根据电流方向和开关的作用可知,电源在下方,并且右端为正极,故上方为电铃;如下图所示:(3)闭合电键S后,不移动变阻器滑片P的位置,使得电流表的示数最小,说明此时滑动变阻器接入电路中的电阻最大,根据滑片远离下方接线柱时接入电路的电阻变大可知,左下方接线柱与定值电阻串联,然后组成电路,如下图所示:26. 解:由图可知:闭合开关后,a和c是并联连接的,所以ac应一个是电压表,另一个是灯泡,b为电流表;此时由于a直接与电源并联,开关与c串联,所以c一个是灯泡,如图所示:27. 解:要使灯泡发光,则电路中必须有电源;如果电源在左侧,根据电流方向可知,下端必须为正极;若右端为电流表则灯泡L2短路、灯泡不发光,不符合题意,所以电源应位于右端,且下端为正极,左端为电流表,两灯泡并联、且都发光;电流从正极出发分支;一支经灯泡L2,另一支经电流表、灯泡L1,然后共同经开关回负极,通过L1的电流方向及电路图如下图所示:28. 解:左端的电表与灯泡L1并联,应是电压表,右端电表串联使用,应是电流表.如图:29. 解:要使灯泡发光,则电路中必须有电源;(1)如果电源在左侧,根据电流方向可知,上端必须为正极;若右端为电流表则灯泡L2短路、灯泡不发光,若右端为电压表则两灯泡串联,不符合题意.(2)电源应位于右端,且上端为正极;若左端为电压表则灯泡L1不发光、不符合题意;左端为电流表,两灯泡并联、且都发光,符合题意.故答案如下图所示:30. 解:(1)根据电流表与被测电路串联,电压表与被测电路并联可知,上面的圈与上面灯泡串联,所以是电流表,中间的圈与L1串联,因此是电流表,下边的圈与灯泡并联,所以是电压表.如图所示:(2)根据电流流向法,先从正极出发依次串联开关S1、灯泡L1、开关S回到负极,再把灯泡L2、开关S2串联,最后把该支路并联在开关S1和灯泡L1这一支路的两端,如下图所示:31. 解:(1)要使灯泡正常工作,闭合开关,电流分两支,一支经过灯泡L2,另一支经灯泡L1、电表,然后共同经最上面的电表、开关回负极,所以最上面和中间的电表必须是电流表;下面的电表为电压表,如图所示:(2)由题意可知:灯和压缩机是并联关系,且电动压缩机与温控开关串联,照明灯泡与门控开关串联,如下图所示:32. 解:根据电流表与被测电路串联,电压表与被测电路并联可知,上面的圈与上面灯泡串联,所以是电流表,中间的圈与L1串联,因此是电流表,下边的圈与灯泡并联,所以是电压表.如图所示:33. 解:(1)由支点O向F的作用线做垂线,垂线段的长度为F的力臂L.如图所示:;(2)由实物图可知,从电源正极开始分路,一路经过开关S2、灯泡L1,另一路经过L2,然后共同经开关S1回到电源负极;据此画出电路图,如图所示:;(3)因为电压表测电阻R两端电压,故电压表与R并联,所以中间一定为电压表;左边圆圈与电阻R串联,则左边为电流表,右边一定为电源,根据电流的方向可知上边为正极,如图所示:.34. 解:若右侧为电流表,会造成右侧灯泡短路,不能发光,故电流表位于左侧,电源位于右侧,如下图所示:35. 解:灯泡只有并联才可以正常工作,开关控制两个灯泡,电路图如下:36. 解:当电键S闭合时,灯泡L1和L2并联且能发光,则电源必须在中间;根据电流方向可知,下端必须为正极;由于两灯泡并联,电流表测量L2电流,则右端为电流表,左端为相当于导线的二极管.如下图所示:37. 解析:根据电流表、电压表的使用规则,与灯泡并联的是电压表,串联的是电流表.在干路上的一定是电流表.不论是电流表还是电压表,它们的正接线柱都接在靠近电源正极的一侧.答案如下图所示.38. 解:电流表不能和用电器并联,电压表不能和用电器串联;由电路图知,要使灯泡有电流通过,上面的电表必须是电流表,为避免灯泡被短路,下面的电表必须是电压表;同时电压表的左面、电流表的左面应该是“+”接线柱.电路图如下:39. 已知:U1=6V,I1=I2=0.48A,U2=2.4V,求:R,R2解:,,R=R1-R2=12.5Ω-5Ω=7.5Ω;电路图如图所示:40. 解:小灯泡L1和L2并联,电压表一定要并联在电路中,电流表一定要串联在电路中,所以电流从正极出发分两支,一支经灯泡L1回负极,另一支经电流表乙、L2回负极,所以甲一定是电压表,乙一定是电流表.如下图所示:【解析】1.解:要使三个电阻R1、R2、R3串联,则电流从电源正极流出,依次经过R3、R2、R1开关回到电源负极,故图中〇里都为电压表.故选B.根据电流表串联在电路中,电压表并联在电路中,并结合串联电路的特点即可确定〇里两块电表种类.此题考查了串并联电路的特点和电流表、电压表的使用.电流表串联在电路中,电压表是与用电器并联使用.2.解:如果两个灯泡串联,无论a、b是什么仪表,L2都会被短路,故电路不可能为串联;那么两个灯泡的连接方式一定为并联,所以为了使灯L1、L2正确发光,a处相当于导线,即电流表;b处不能形成通路,否则会形成电源短路,故b处为电压表.故选C.分两种情况对电路进行分析,即串联电路或并联电路,然后根据电流表与被测用电器串联,并且在电路中相当于导线;电压表与被测用电器并联,在电路中相当于开路分析a、b的类别.解答本题需要掌握:压表和电流表的正确使用方法;电压表和电流表的在电路中的作用;本题根据电压表和电流表在电路中的作用进行分析更简单些.3.解:A、若甲表是电流表,乙表是电流表,电路会形成电源短路,故A错误;B、若甲表是电压表,乙表是电流表,当开关S闭合后,电流有两条路径,则电阻R1、R2并联,故B正确;C、若甲表是电压表,乙表是电压表,当开关S闭合后,是电阻R1的简单电路,故C错误;D、若甲表是电流表,乙表是电压表,当开关S闭合后,是电阻R1的简单电路,故D错误.故选B.电压表并联在电路中,在电路中可以看作开路;电流表必须串联在电路中,在电路中相当于导线;因此根据仪表的连接方式以及在电路中的作用解答本题.此题主要考查电流表和电压表的连接方式以及在电路中的作用,并会设计串并联电路.4.解:由电路图可知,表1与灯泡并联,表2与灯泡串联,所以表1应该是电压表,表2应该是电流表.故选D.解决此题要知道电流表要串联在被测电路中,电压表要并联在被测电路中;电流表的阻值很小,电压表的阻值很大.解决此题要结合电流表和电压表的使用方法进行解答.5.解:A、电路图无用电器,故A错误;B、电路图无电源,故B错误;C、有电源,灯泡、开关、电源串联,电路正确,故C正确;D、闭合开关,电源会短路,故D错误;故选C.一个完整的电路包括电源、开关、用电器、导线,且不能出现短路.本题考查了电路的组成,注意不要出现短路的情况:电源短路是指电源两极不经过用电器直接连通的电路.6.解:A、若a、b都是电流表,则发生电源短路,电路不能正常工作,故A错误;B、若a、b都是电压表,电表的电阻很大,灯泡不亮,电路不能正常工作,故B错误;C、若a是电流表,b是电压表,电流从正极出发经灯泡、电流表a回负极,电压表b测量电源电压,电路正常工作,故C正确;D、若a是电压表,b是电流表,则发生电源短路,电路不能正常工作,故D错误;故选C.根据电压表一定要并联,电流表一定要串联,电路正常工作,将各个选项条件逐一分析即可.本题考查学生对电流表和电压表的特点的了解和掌握,该类题是常考题型.注意电流表在电路中相当于导线,电压表相当于开路,掌握电压表和电流表的正确使用方法以及在电路中的作用.7.解:A、电压表并联在电源两端,测电源的电压,而且电压表的正负接线柱接反了,所以A选项错误;B、电压表并联在L1两端,测灯L1的电压,但电流没有遵循“正进负出”,所以B选项错误;C、电压表并联在L2两端,测灯L2的电压,故C选项错误.D、电压表并联在L1两端,测灯L1的电压,遵循“正进负出”的原则,所以D选项正确的.故选D.根据电压表的正确使用方法判断,①电压表应该并联在被测用电器两端,②应该“正进负出”.会正确使用电压表,知道电压表应该并联在被测用电器两端.8.解:电流表测电路中一个小灯的电流,则两灯并联,且电流表和一个灯泡串联在同一支路;所以,上面两个〇内应填电流表和电灯,即①为电流表,②为电灯;下面的③与左边的电灯并联,应填电压表.若是1,2是,3是,两灯泡并联,关S闭合时两灯均能发光,且两电表的示数均不为零;故选BC.根据小灯泡是用电器,电流表在电路中起导线作用,电压表在电路中相当于开路状态去分析.知道电压表和电流表的正确使用方法,会根据要求判断出电路图的组成.9.解:电动机的电路图号:,交叉相连的导线的电路图号:.故答案为:;.根据所学习的各种元件的电路符号对应的画出来.本题考查了元件的电路符号.注意要把各个符号画清晰、规范.10.解:L1与L2串联,由图可知a表跟灯泡L1并联,所以应为电压表;b表与灯泡L2并联,应为电压表;c 表跟灯泡L2串联,所以应为电流表.故答案为:电压;电压;电流.(1)电流表与被测用电器串联,并且在电路中相当于导线,去掉后对电路有影响;(2)电压表与被测用电器并联,在电路中相当于开路,去掉后对电路没有影响.填电表题实际上就是判断串并联的过程,这类题还可以采用假设法,假设圆圈处去掉,判断对电路是否有影响,有影响就填电流表,无影响就填电压表.11.由题意可判断出电路是并联的,前门来人闭合开关,电铃响灯也亮,说明前门开关控制灯泡和电铃;后门来人闭合开关,电铃响而灯不亮,说明后门开关控制电路、不能控制灯泡;综合以上可知,电铃位于干路,灯泡位于前门支路,据此进行解答.此类电路的元件判断要认真读懂题意,先判断串、并联,再明确元件的位置,最后填入即可.12.电流表串联在电路中,电压表并联在电路中.要使灯L1、L2并联,必须让两灯分别在两个支路,每个灯都不能在干路.本题需要知道电压表和电流表的使用外,还要知道电流表电阻很小,相当于导线;电压表电阻很大,相当于断路.13.电流表的内阻非常小,相当于导线串联在电路中;电压表的内阻特别大,相当于断路并联在用电器两端.此题考查了电流表和电压表的使用方法,在初中物理电学实验中,经常使用电流表或电压表,我们要熟练掌握其使用规则,规范应用.14.电源是电路中必不可少的元件,先确定电源的位置,再根据电压表和电流表的连接特点和电路要求选择其中的一个.电压表和电流表的选择可以采取尝试法,但前提是我们对电路本身的特点先要有一个正确的分析,然后再结合电表的连接要求进行尝试.15.电流表要串联接入电路,电压表要并联接入电路.结合电路图可逐一进行验证.这类题目能综合考查学生的电路识别能力,电流表、电压表的连接方式,及分析、推理能力.16.由题意可知,变阻器和电阻并联,根据要求向左移动滑片P时,电流表A1示数不变、电流表A2示数变小,。
韩老师辅导班《电路图》练习题一、单选题(每题 3 分,共 36 分) 1、如图所示电路中,当开关 S 、S 2都闭合时,下列说法正确的是1( )A .只有 L 1 发光B .只有 L 2 发光C . L 1 、 L 2 都发光D . L 1 、 L 2 都不发光2、如图四个电路图中,与下面实物图对应的是()3、如图所示的电路,下列分析正确的是()A .若 S 、 S 、 S 都闭合时,则L1 、 L2 并联123B .若 S 、S 、 S 都闭合时,则 L1、 L 2串联123C . S 3 断开、 S 1、 S 2 闭合, L 1 、 L 2 并联D . S 1 闭合、 S 2、S 3 断开, L 1 、 L 2 串联S 3L 1L 2S 1S 24、如图所示的四个电路中,开关能使L 1 、 L 2 两盏灯同时发光和熄灭的是( )L 1L 1L 2 L 1L 1 L 2L 2L 2A B C D5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 ( )A .安全用电的原则是不接触低压带电体,不靠近高压带电体B .只有不高于 220 V 的电压才是安全的C .家庭电路中电流过大的原因有两个,一是可能发生了短路,二是用电器的总功率过大D .当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能,下列说法中正确的是 ( ) A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中,若 L 2 的灯丝断了,而电路其他部分完好,则开关 S 闭合后 ( )A . L 1 发光, L 2 不发光B . L 1 不发光, L 2 发光C . L 1 和 L 2 都发光D .L 1 和 L 2 都不发光第1 页 共 4 页8、在下图中,两灯泡组成并联的电路的电路图是()A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地()A 、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
2018届中考物理实物的电路图连接复习专项练习(附答案)实物的电路图连接
一、多选题(本大题共1小题,共30分)
1下列说法正确的是()
A路灯总是一起亮,一起暗,它们的连接方式是串联
B连接电路时,开关必须处于断开状态,检查后再闭合
C用毛皮摩擦过的橡胶棒接触验电器上的金属球后,验电器上的金属箔张开,验电器带了负电
D多数干电池中有汞、镉等重金属元素,随便丢弃会污染环境.所以,废弃的干电池应该集中分类处理
二、填空题(本大题共1小题,共20分)
2如图所示,有带风叶的小电动机一只,电热丝R一段,开关两只,插头一只,导线若干.利用这些器材可以连成一个有冷热两档风的电吹风电路.
要求只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.
(1)请你在虚线框内画出电路图;
(2)请你按要求将图中的元连接起.
三、实验探究题(本大题共9小题,共540分)
3在“测量小灯泡电功率”的实验中,已知电电压为3V,小灯泡的额定电压为25V,正常发光时的电阻约为8Ω,实验器材如图甲所示.
(1)在图甲中,请你用笔画线代替导线将电路连接完整(导线不得交叉);
(2)在连接电路时开关应______,滑动变阻器的滑片应放在______(选填“A”或“B”)端;
(3)某次实验中,电压表读数为l8V.要测量小灯泡的额定功率,应将滑片向______(选填“A”或“B”)端滑动,小灯泡正常发。

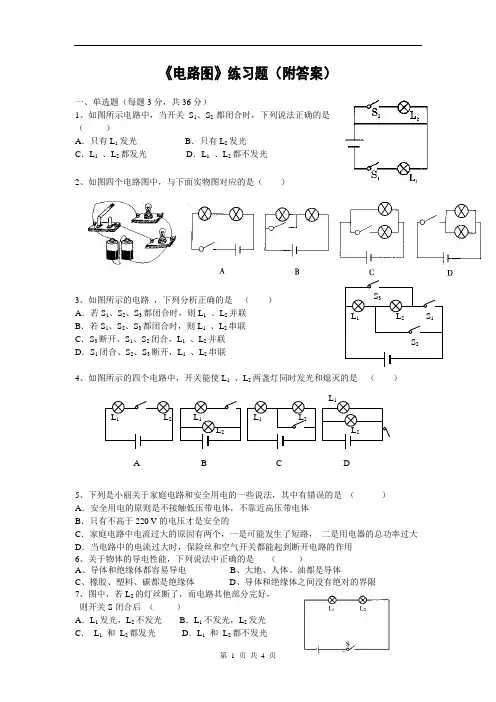

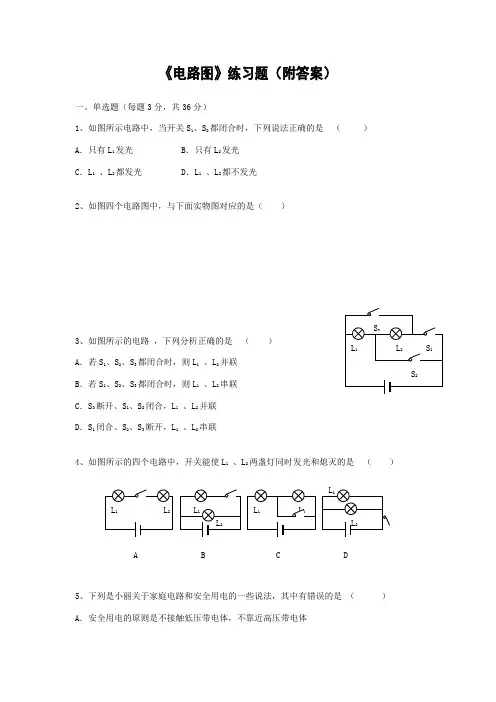

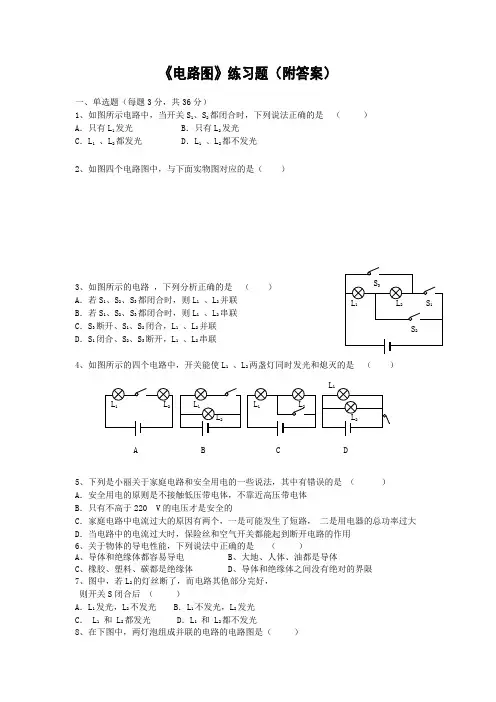

《电路图》练习题(附答案)
一、单选题(每题3分,共36分)
1、如图所示电路中,当开关S1、S2都闭合时,下列说法正确的是
()
A.只有L1发光B.只有L2发光
C.L1、L2都发光D.L1、L2都不发光
2、如图四个电路图中,与下面实物图对应的是()
3、如图所示的电路,下列分析正确的是()
A.若S1、S2、S3都闭合时,则L1、L2并联
B.若S1、S2、S3都闭合时,则L1、L2串联
C.S3断开、S1、S2闭合,L1、L2并联
D.S1闭合、S2、S3断开,L1、L2串联
4、如图所示的四个电路中,开关能使L1、L2两盏灯同时发光和熄灭的是()
5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是()
A.安全用电的原则是不接触低压带电体,不靠近高压带电体
B.只有不高于220 V的电压才是安全的
C.家庭电路中电流过大的原因有两个,一是可能发生了短路,二是用电器的总功率过大D.当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用
6、关于物体的导电性能,下列说法中正确的是()
A、导体和绝缘体都容易导电
B、大地、人体、油都是导体
C、橡胶、塑料、碳都是绝缘体
D、导体和绝缘体之间没有绝对的界限
7、图中,若L2的灯丝断了,而电路其他部分完好,
则开关S闭合后()
A.L1发光,L2不发光B.L1不发光,L2发光
C.L1和L2都发光D.L1和L2都不发光
L2
L1
L2
L1
L2
L1L2
L1
A D
C
B
L2
L1S1
S3
S2
8、在下图中,两灯泡组成并联的电路的电路图是( )
A B C D
9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加
10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时,自动闭合,天亮时,自动断开;利用“声敏”材料制成“声控开关”——当有人走动发出声音时,自动闭合,无人走动时自动断开。
若将这两种开关配合使用,就可以使楼道灯变得“聪明”.则这种“聪明”的电路是( )
11、下图是理发用电吹风的电路,其中电热丝通电会发热,电动机通电会送风,选择开关S
同时与哪两个触点接触时,电吹风送出来的是热风 ( )
A .1和2
B .2和3
C .3和4
D .4和5
12、在图所示的电路中,要使L 1发亮( )
A 、只闭合开关S 1
B 、只闭合开关S 2
C 、三个开关都闭合
D 、只闭合开关S 2和S 3
二、填空题(每题4分,共16分)
13、如图所示,若连接B 、C 接线柱,则L 1 、L 2 联,若使灯L 1 、L 2并联,则接线柱A 与B 连接,接线柱C 与 连接。
14、公路两旁的路灯采用的是 联方式,判断的依据是 。
220V
220V 220V 220V A B C D 光控 声控
声控 光控 光控 声控 光控 声控
15、下面4个电路中,根据要求填写图号。
(1)、已造成短路的有图,闭合开关S后会出现短路的有图。
(2)、组成串联电路的有图,组成并联电路的有图。
16、某兴趣小组的同学在了解冰箱压缩机和灯泡连接情况的过程中,打开冰箱门后,根据看到的的现象,可以断定压缩机和灯泡是联。
三、作图题
17、(1)将图中的器材用笔画线代替导线,按下列要求连接起来:两灯泡并联,开关控制整个电路。
(2)画出它的电路图。
18、如图所示。
现有一个电池组。
两个开关和两盏电灯,请你连接好下面的实物电路图,使S1闭合时L1亮,使S2合时L2亮。
19、如图所示,将L1和L2并联,用S1控制L1,用S同时控制L1和L2,按要求在下面画出电路图。
1
L2
S1
2
20、按要求连图,要求:灯泡L1和L2并联,开关控制二个灯泡。
L1
L2
21、在“用电流表测电流”的实验中某同学连接
的电路如图所示。
(1)闭合开关,观察到灯泡L1和L2的发光情
况是。
(2)针对上述现象,该电路存在的问题
是。
(3)图上只改动一根导线,使两只电流表分别
测干路和支路的电流。
(要求:在需改动的导线
上画“×”,用笔将改动后的导线画出,导线不
许交叉)
《电路图》练习题答案
题号 1 2 3 4 5 6 7 8 9 10 11 12 答案 A C D D B D D C C D B C
13、串,D
14、并,任意一盏路灯坏了不影响其他路灯工作
15、d,a。
c,b。
16、灯亮压缩机停止工作并
17-21答案略。
