目录

前言

第1章设计大纲 (1)

1.1 课程设计题目 (2)

1.2 课程设计资料 (2)

1.3 课程设计内容 (3)

1.4 课程设计步骤 (3)

1.5 通风系统方案的确定、系统划分应注意的问题 (3)

1.6 本课程设计参考资料 (3)

1.7 成果 (4)

1.8 图纸要求 (4)

第2章工业通风系统的设计与计算 (5)

2.1 排气罩的几种类型和特点 (5)

2.1.2 排风罩的计算和选取 (6)

2.1.2.1 电化学除油槽 (6)

2.1.2.2 催化反应槽 (7)

2.2风管选型,系统划分,风管布置 (8)

2.3 通风管道的水力计算 (9)

2.4选择净化设备 (14)

2.5风机型号和配套电机 (14)

第3章发电机室的通风计算 (15)

3.1通风量计算 (15)

3.2选定风机型号和配套电机 (15)

设计小结 (16)

参考资料 (16)

前言

随着我国工业生产的快速发展,工业有害物的散发量日益增加,环境污染问题越来越严重。严重的环境污染和生态破坏给经济社会发展带来了负面影响。工业生产过程伴随着数以亿吨的有害物排放,这些有害物如果不进行处理,会严重污染室内外空气环境,对人民身体健康造成极大危害。特别是工矿企业,工人长期接触,吸入SiO2等粉尘后,肺部会引起弥漫性纤维化,到一定程度便形成“硅肺”。对一些特殊行业,如制药、航天、电子、建材等,如果没有相应的技术加以控制,粉尘在危害人体健康的同时,也严重影响企业产品的质量,使生产无以为继。通风工程正是基于以上原因,针对居住建筑的生产车间的空气条件,一方面起着改善室内空气品质、保护人民健康、提高劳动生产率的重要作用;另一方面在许多工业部门起着保证生产正常进行,提高产品质量的作用。通风工程的主要任务是,控制生产过程中产生的粉尘、有害气体、高温、高湿,创造良好的生产环境和保护大气环境。课程设计的目的在于进一步巩固和加深课程理论知识,并能结合实践,学以致用。通过课程设计,掌握《通风工程》各基本原理和基本设计方法的应用,培养我们解决实际问题的能力。通过课程设计,树立正确的设计思想,培养综合运用所学理论与生产实际知识来分析和解决设计问题的能力。

本设计为某酸洗电镀车间排风罩的设计,并结合《通风工程》的内容,及各种参考资料,并完成排风罩的设计,了解工艺流程,以及设计过程中应当注意的问题。在设计的过程中:

(1)了解工艺设计中的基本方法步骤,技术资料的查找与应用。

(2)学会基本的计算方法和进行绘图能力的训练。

(3)综合运用本课程及有关课程的理论知识解决工程设计中的实际问题。

课程设计的目的在于进一步巩固和加深课程理论知识,并能结合实践,学以致用。通过课程设计,掌握《通风工程》各基本原理和基本设计方法的应用,培养我们解决实际问题的能力。通过课程设计,树立正确的设计思想,培养综合运用所学理论与生产实际知识来分析和解决设计问题的能力。

第1章设计大纲

1.1 课程设计题目

某电化学厂车间通风设计

1.2 课程设计资料

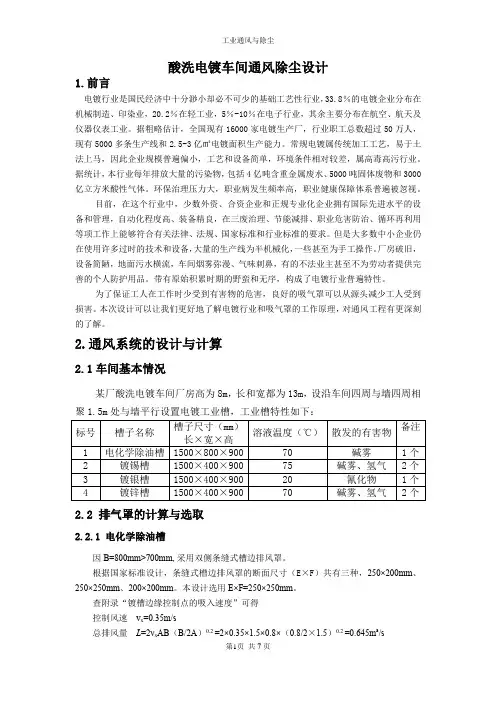

1、工业槽的特性:

2、土建资料:车间平面图及剖面图:设计资料图2006-1.dwg。

1.3 课程设计内容

1、工业槽的有害气体捕集与净化

2、发电机室排除余热的通风

1.4 课程设计步骤

1、工业槽通风系统的设计与计算

(1)排风罩的计算与选取(控制风速、排风量、排风罩的类型)

(2)系统划分,风管布置(不影响操作)

(3)通风管道的水力计算(计算一个最远和一个最近的支路,并平衡)(4)选定净化除尘设备(参考设计手册、产品样本)

(5)选择风机与配套电机(参考设计手册、产品样本)

2、发电机室的通风计算

车间有两台直流发电机,发电机室内直流发电机产生很大热量,散热量20kw,夏季应采用机械排风清除余热,且应保证室温不超过40℃(夏季室外平均温度定为32℃)。

(1)通风量计算

(2)选定风机型号和配套电机

1.5 通风系统方案的确定、系统划分应注意的问题

1、除尘设备可设置在室外;

2、排风系统的结构布置应合理(适用、省材、省工)。

1.6 本课程设计参考资料

[1] 王汉青. 通风工程. 机械工业出版社, 2008

[2] 孙一坚. 简明通风设计手册. 中国建筑工业出版社, 2006

[3] 中国有色工程设计研究总院. 采暖通风与空气调节设计规范(GB50019-2003). 中国计划出版社, 2004

[4] 中华人民共和国建设部. 暖通空调制图标准(GB50114-2001). 中国计划出版社, 2002

[5] 中华人民共和国建设部. 通风与空调工程施工质量验收规范(GB50243-2002). 中国计划出版社, 2002

[6] 冶金工业部建设协调司编.钢铁企业采暖通风设计手册.冶金工业出

版社,1996

[7] 陆耀庆. 供热通风设计手册. 中国建筑工业出版社, 1987

1.7 成果

1、课程设计说明书。不少于12页。包括:目录,设计任务书,系统设计与计算,参考资料,设计体会;

2、图纸:平面图,一个剖面图,系统图,设备材料表。

1.8 图纸要求

制图标准:图面布局合理,符合制图标准及有关规定。包括:平面图、剖面图、系统图和设备材料表

第2章工业通风系统的设计与计算

2.1 排风罩的几种类型和特点:

2.1.1.1密闭罩

密闭罩是把污染源全部密闭在罩内,割断生产过程中造成的一次尘化气体和室内二次气流的联系,在利用抽风在罩内造成一定的负压,保证在一些操作孔、观察孔或孔隙缝处从外向里进风,防止粉尘等有害物向外逸出。其特点是排风量小,控制有害物的效果好,不受环境气流影响,但影响操作,主要用于有害物危害较大,控制要求高的场合。

2.1.1.2柜式排风罩

柜式排风罩(又称通风柜)是密闭罩的一种特殊形式,散发有害物的工艺安置置于柜内,操作过程完全在柜内进行。排风罩上一般设有可开闭的操作孔和观察孔。为了防止由于罩内机械设备的扰动、化学反应或热源的热压以及室内横向气流的干扰等原因引起的有害物逸出,必须对柜式排风罩进行抽风,使罩内形成负压。有一面敞开的工作面,其它面均密闭。敞开面上保持一定的吸风速度,以保证柜内有害物不逸出。主要用于化学实验室操作台等污染的通风。

2.1.1.3外部吸气罩

外部吸气罩:罩位于有害源附近,依靠罩口的抽吸作用将有害物吸入罩内。对于生产操作影响小,安装维护方便,但排风量大,控制有害物效果相对较差。主要用于因工艺或操作条件的限制,不能将污染源密闭的场合。

2.1.1.4接受式排风罩

接受式排风罩:排风罩口直接对着具有一定速度的有害物混合气流的运动方向。由于有害物混合气流的定向运动,罩口排风量只要能将有害物排走即可控制有害物的扩散。主要用于热工艺过程、砂轮磨削等,有害物具有定向运动的污染源的通风。
