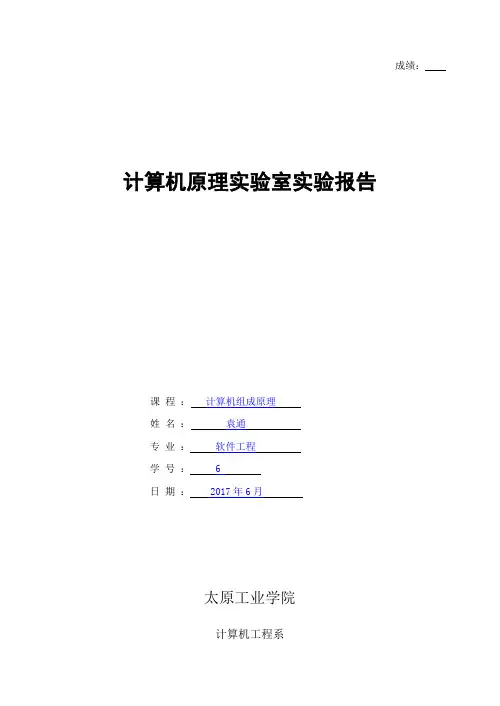

成绩:计算机原理实验室实验报告
课程:计算机组成原理
姓名:袁通
专业:软件工程
学号:152056136
日期:2017年6月
太原工业学院
计算机工程系

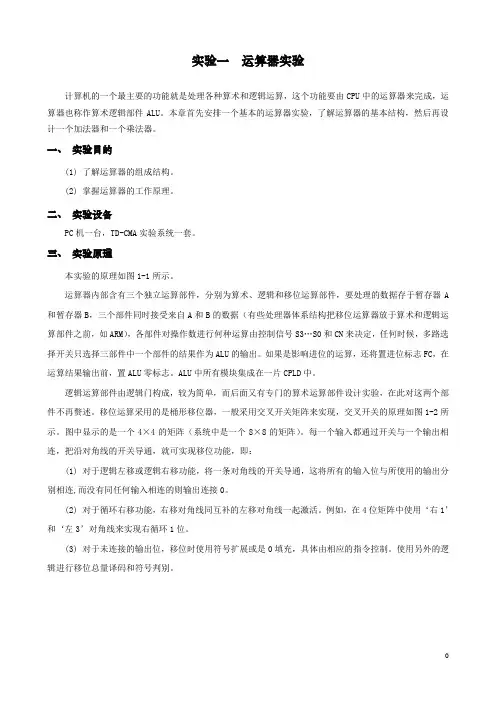

实验一:运算器实验
S3S2 S1S0 A3A2A1A0 B3B2B1B0 算术运算(M=0)逻辑运算
(M=1)
CN=1(无进位) CN=0(有进位)
1001 0001 1001 F=A加B(图1)F=A加B加1(图2)F=/(A⊕B)(图3)
图2
图3
2.扩展实验
扩展电路图:
实验结果验证
S0S1 S2S3 数据A 数据B 算术运算(M=0)逻辑运算
(M=1)
CN=1(无进位) CN=0(有进位)
1001 00011001 00011001 F=00110010
(图1)F=00110011
(图2)
F=11111111
(图3)
图1
图2
图3
(二)思考问题:思考单总线,双总线和三总线结构在设计上的异同
1. 单总线结构:只有一条系统总线,所有部件通过系统总线接入。各大部件都连接在单一的一组总线上,故将这个单总线称为系统总线。
2. 双总线结构:在单总线的基础上增加一条专用于CPU和主存之间的数据传送通路。这种结构保持了单总线系统简单、易于扩充的优点,但又在CPU和主存之间专门设置了一组高速的存储总线,使CPU可通过专用总线与存储器交换信息,减轻了系统的负担。
3. 三总线结构:在双总线系统的基础上增加I/O总线形成的。其中,系统总线是CPU、主存和通道(IOP)之间进行数据传送的公共通道,而I/O总线是多个外部设备与通道之间进行数据传送的公共通道。
五.结论
通过这次实验的完成,我学会了系统的应用,以及怎样绘制一个74LS181的寄存器,从而在寄存器中实验算数运算的过程。完成了本次实验要求的设计并验证了4位算数逻辑单元、实现输入输出锁存、实现8位算数逻辑单元的实验内容。
虽然这是计算机组成原理的第一个实验,但是经过老师的示范基本熟悉了整个实验系统的基本结构,了解了寄存器的添加和绘制,最重要的是通过实验掌握了运算器工作原理,熟悉了算术/逻辑运算的运算过程以及控制这种运算的方法。经过了这次实验的认真学习相信在下一次的实验中会更加顺利的。
