自动消防水炮系统操作说明一、系统开启及关闭操作1、打开控制台TYLD—Q08A后门,打开空气开关,此时UPS上电。
2、按下UPS开机按钮,约1秒后发出“的、的”声,说明电源已经接通,此时UPS作为备用电源。
3、依次打开控制面板上的AC电源开关和DC电源开关(两个船型开关),AC电源指示灯、DC电源指示灯亮,显示屏与时钟数码管显示正常,即整个系统的供电线路上电完成,水炮复位后处于监视状态。
4、按下监视器的电源开关,电源指示灯亮,监视器开机。
5、按下硬盘录像机后面板的电源开关,电源指示灯亮,录像机开机,开机后视频输出默认为多画面输出模式。
6、系统工作状态设置:自动控制状态:按下启泵自动按钮(上方的蓝色指示灯点亮),按下各个分区控制阀的自动按钮(上方的蓝色指示灯点亮)。
这种状态下,当某区发生火灾时,该区报警信号灯亮,声光报警器报警,显示屏显示报警信息,打印机实时打印火警信息,系统输出启泵信号,打开电动阀,自动射水灭火。
手动控制状态:按下启泵“手动”按钮(上方的红色指示灯点亮),按下各个分区控制阀的“手动”按钮(上方的红色指示灯点亮)。
当现场装置探测到火灾时,相应分区的报警信号灯亮,系统进行声光报警,显示屏显示报警信息,打印机实时打印报警信息,但水炮不喷水。
当人工确认后,按下分区控制阀“自动”按钮,再按下启泵“自动”按钮,水炮才打开电动蝶阀自动启泵喷水;或按下分区控制阀“自动”按钮后,再按下强制启泵按钮喷水,这时停泵也需要手动控制。
7、关闭控制面板上的AC电源开关和DC电源开关,则切断送往现场的电源,水炮和电动阀处于断电状态。
8、关闭控制台内部的空气开关,按UPS的关机键,切断备用电源,则整个系统断电。
二、控制台TYLD—Q08A薄膜键盘的操作说明手动控制:按数字键输入(密码:1234)后,显示屏显示出该密码,再按“确认”键,此时键盘指示灯亮,表示键盘可操作。
选“装置控制”,按“确认”键,按数字键输入水炮的地址号码(例如07,分别按“0”、“7”键),显示屏显示出该号码,再按“确认”键,然后按“手动”键,手动指示灯亮,即该水炮处于手动控制状态。
湿、干式自动喷水灭火系统消防设施操作图解本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解,供行业内朋友们参考。
一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃,且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。
3.工作原理保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(湿式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。
系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。
4.系统工作流程图湿式灭火系统动作流程图5.系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。
它在系统中的作用为:接通或关断报警水流,喷头动作后报警水流将驱动水力警铃和压力开关报警;防止水倒流。
湿式报警阀阀工作原理如图下图所示。
湿式报警阀组工作原理如图所示,在伺应状态下,由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压,同时在结构上阀瓣上承压面比下承压面面积大约15%,故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣打开并向已开启的喷头连续供水,实施灭火。
5.2延迟器延迟器是容积式部件,它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
标题:预作用自动喷水灭火系统组成和工作原理预作用自动喷水系统组成知识(一)预作用自动喷水系统组成►预作用系统由闭式喷头、预作用装置、水流报警装置、供水与配水管道、充气设备和供水设施等组成。
►在准工作状态时,配水管道不充水,发生火灾时,由火灾报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵,并转换为湿式系统。
►预作用系统与湿式系统、干式系统的不同之处在于系统采用预作用装置,并配套设置火灾自动报警系统。
知识(二)预作用自动喷水系统示意图1-消防水池;2-消防水泵;3-止回阀;4-闸阀;5-消防水泵接合器;6-高位消防水箱;7-预作用装置;8-配水干管;9-配水管;10-闭式洒水喷头;11-配水支管;12-排气阀;13-电动阀;14-报警控制器;15-泄水阀;16-压力开关;17-电磁阀;18-感温探测器;19-感烟探测器;20-信号阀;21-水泵控制柜;22-末端试水装置;23-流量开关;24-水流指示器预作用自动喷水系统知识(一)工作原理►系统处于准工作时。
由消防水泵或稳压泵、气压给水设备等稳压设施维持雨淋阀入口前管道内的充水压力,雨淋阀后的管道内平时无水或充以有压气体。
►发生火灾时。
火灾自动报警系统开启预作用报警阀的电磁阀,配水管道开始排气充水。
使系统在闭式喷头动作前转换成湿式系统,系统管网的压力开关或高位消防水箱的流量开关直接启动消防水泵并在闭式喷头开启后立即喷水。
知识(二)适用范围►预作用系统可消除干式系统在喷头开放后延迟喷水的弊病,因此其在低温和高温环境中可替代干式系统。
►系统处于准工作状态时,严禁管道充水、严禁系统误喷的忌水场所应采用预作用系统。
↓↓今天的知识点就分享到这里了↓↓。
预作用自动喷水灭火系统1.系统用途预作用系统克服了湿式和干式两种系统的缺点,兼容了两者的优点,具有报警早,喷水快,功能全和适用范围广且能在喷头动作前发出火警警报。
具有下列条件之一的场所应采用预作用系统。
a.系统处于准工作状态时,严禁管道漏水;b.严禁系统误喷;c.替代干式系统。
2.系统结构预作用系统结构示意图由闭式洒水喷头、水流指示器、预作用报警阀组以及管道和供水设施等组成,准工作状态时配水管道内不充水,由火灾自动报警系统自动开启雨淋报警阀后,转换成为湿式系统的闭式系统。
3.工作原理保护区域出现火警时,探测系统首发动作,打开预作用雨淋阀以及系统中用于排气的电磁阀(出口接排气阀),此时系统开始充水并排气,从而转变为湿式系统,如果水势继续发展,闭式喷头开启喷水,进行灭火。
这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。
如果系统中任一喷头玻璃球意外破碎,则会从该喷头处喷出气体,导致系统中气压迅速下降,降低监控开关动作,发出报警信号,提醒值班人员出现异常情况,但预作用雨淋阀没有动作,所以系统不会喷水,从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。
4.系统工作流程图预作用系统动作流程图5.系统各部件构成及用途5.1 空气维持装置系统初始充装时打开主充气阀,当压力接近0.05MPa时关闭主充气阀,打开气体补偿球阀,通过调节过滤减压阀,将系统充压至0.05MPa。
系统管网平时与气源通过过滤减压阀、节流接头、气体补偿球阀、单向阀相连,如果系统存在微小的泄漏,则压力会得到补偿而不会产生报警信号,只有发生较大泄漏时,才会发出报警信号。
由于单向阀的作用可以保证系统充水时,压力水流不会流向供气管路。
5.2 压力开关将水压信号变换成电讯号,从而实现电动报警或启动消防水泵。
◆结构外形压力开关外形换图,换成照片功能特点1)最大工作压力:1.2MPa2)最小动作压力:0.05MPa3)压力可调范围:0.025~0.125MPa,本压力开关一般调为0.05MPa5.3 水力警铃水力警铃是水流过湿式报警阀使之启动后,能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。
ICS13.220.30CCS C84中华人民共和国国家标准GB5135.2—20XX代替GB5135.2-2003自动喷水灭火系统第2部分:湿式报警阀、延迟器、水力警铃Automatic sprinkler system—Part2:Wet system alarm valves、retard chamber、water motor alarm征求意见稿20XX-XX-XX发布20XX-XX-XX实施国家市场监督管理总局前 言本文件的全部技术内容为强制性。
本文件按照GB/T1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》和GB/T 20001.10—2014《标准编写规则第10部分:产品标准》的规定起草。
本文件是GB5135《自动喷水灭火系统》的第2部分。
GB5135已经发布了以下部分:——第1部分:洒水喷头;——第2部分:湿式报警阀、延迟器和水力警铃;——第3部分:水雾喷头;——第4部分:干式报警阀;——第5部分:雨淋报警阀;——第6部分:通用阀门;——第7部分:水流指示器;——第8部分:加速器;——第9部分:早期抑制快速响应(ESFR)喷头;——第10部分:压力开关;——第11部分:沟槽式管接件;——第13部分:水幕喷头;——第14部分:预作用装置;——第15部分:家用喷头;——第16部分:消防洒水软管;——第17部分:减压阀;——第18部分:消防管道支吊架;——第19部分:塑料管道及管件;——第20部分:涂覆钢管;——第21部分:末端试水装置;——第22部分:特殊应用喷头。
本文件代替GB5135.2-2003《自动喷水灭火系统第2部分:湿式报警阀、延迟器和水力警铃》。
与GB5135.2—2003相比,除编辑性改动外,主要技术变化如下:——更改了规范性引用文件(见第2章,2003年版的第2章);——更改了部分术语和定义(见第3.2、3.8、3.9,2003年版的3.2、3.8、3.9);——增加了产品的分类与代号、型号编制(见第4章、第5章);——更改了标志(见6.1.2,2003年版的4.1.2);——更改了规格(见6.2,2003年版的4.2.2);——更改了额定工作压力(见6.3,2003年版的4.2.1)——更改了“材料耐腐蚀性”(见6.4,2003年版的4.3);——更改了结构(见6.5.1,2003年版的4.4.1);——更改了“连接方式”(见6.6,2003年版的4.4.3);——对“零部件”要求进行了更改,增加了阀瓣密封件(见6.7、6.8,2003年版的4.5.4);——更改了“水力摩阻”(见6.12,2003年版的4.9);——更改了“功能”(见6.13,2003年版的4.10);——更改了“水力警铃”(见6.18,2003版的4.15、4.16、4.17);——增加了部分“要求”所对应的“试验方法”(见第七章);——更改了附录A(见附录A,2003年版的附录A);——删除了附录B(见2003年版的附录B)请注意本文件的某些内容可能涉及专利。
消防喷淋系统标题:消防喷淋系统引言概述:消防喷淋系统是一种常见的消防设备,用于灭火和控制火势,广泛应用于商业建筑、工业厂房、仓库等场所。
本文将详细介绍消防喷淋系统的原理、组成、安装、维护和检测。
一、原理1.1 喷淋系统的工作原理是通过水压力将水喷射到火灾现场,将火焰熄灭。
1.2 喷淋系统可以自动感应火灾,也可以手动启动。
1.3 喷淋系统可以根据火灾情况调整水流量和喷射方向。
二、组成2.1 消防喷淋系统包括水泵、管道、喷头、控制阀等组件。
2.2 水泵负责提供水压,管道负责输送水流,喷头负责喷射水流。
2.3 控制阀可以手动或自动控制水流的开启和关闭。
三、安装3.1 消防喷淋系统的安装需要根据建筑结构和火灾风险确定位置和布局。
3.2 喷头的安装高度和间距需要根据标准要求进行设置。
3.3 安装过程需要严格按照相关规范和要求进行,确保系统正常运行。
四、维护4.1 定期检查消防喷淋系统的工作状态,确保各个组件正常运行。
4.2 定期清洗喷头和管道,防止堵塞影响喷水效果。
4.3 定期维护水泵和控制阀,确保系统的可靠性和稳定性。
五、检测5.1 消防喷淋系统需要定期进行漏水测试,确保管道和喷头的密封性。
5.2 消防喷淋系统需要定期进行压力测试,确保水泵和管道的正常工作。
5.3 消防喷淋系统需要定期进行功能测试,确保系统的灵敏度和可靠性。
结论:消防喷淋系统是一种重要的消防设备,可以有效控制火灾,保护人员和财产安全。
正确安装、维护和检测消防喷淋系统是确保其正常工作的关键,建议相关单位定期进行检查和维护,确保系统的可靠性和稳定性。
自动喷淋灭火联动系统(整理资料)自动喷水灭火属于固定式灭火系统,是目前世界上较为广泛采用的一种固定式消防设施,它具有价格低廉、灭火效率高等特点。
能在火灾发生后,自动地进行喷水灭火,并能在喷水灭火的同时发出警报。
在一些发达国家的消防规范中,几乎所有的建筑都要求使用自动喷水灭火系统。
在我国,随着建筑业的快速发展及消防法规的逐步完善,自动喷水灭火系统也得到了广泛的应用。
1.自动喷水灭火系统的分类(1) 湿式喷水灭火系统。
(2) 室内消防栓灭火系统。
(3) 干式喷水灭火系统。
(4) 干湿两用灭火系统。
(5) 预作用喷水灭火系统。
(6) 雨淋灭火系统。
(7) 水幕系统。
(8) 水喷雾灭火系统。
(9) 轻装简易系统。
(10) 泡沫雨淋系统。
(11) 大水滴(附加化学品)系统。
(12) 自动启动系统。
(下面以湿式喷水灭火系统为例,介绍其结构组成及工作原理。
)2.湿式自动喷水灭火系统的主要部件(1) 水箱:在正常状态下维持管网的压力,当火灾发生的初期给管网提供灭火用水。
(2) 水力警铃:用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中,是自动喷水灭火系统中的重要部件。
当火灾发生时,由报警阀流出带有一定压力的水驱动水力警铃报警。
警铃流量等于或大于一个喷头的流量时立即动作。
(3) 湿式报警阀:安装在总供水干管上,连接供水设备和配水管网,一般采用止面阀的形式。
当管网中有喷头喷水时,就破坏了阀门上下的平衡压力,使阀板开启接通水源和管网。
同时部分水流通过阀座上的环形槽,经信号管道送至水力警铃,发出音响报警信号。
(4) 消防水泵结合器:用于给消防车提供供水口。
(5) 火灾收信机(消防控制中心):在控制室内安装,用于接收系统传来的电信号及发出控制指令。
(6) 压力罐(未设置):用于自动启动消防水泵。
当管网中的水压过低时,与压力罐连接的压力开关发出信号给控制箱,控制箱接到信号后发出指令启动消防泵给管网增压。
当管网水压达到设定值后消防水泵停止供水。
1.系统用途适用于火灾蔓延速度快、火势发展讯猛,如储存和加工各种易燃易爆物品的场所。
有下列条件之一的场所,应采用雨淋系统:⑴火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。
⑵室内净高度较高,且必须迅速扑救初期火灾。
⑶严重危险级Ⅱ级的场所。
常用于易燃易爆厂房仓库、油气储备站、剧院、演播室等场所。
2.系统结构雨淋系统结构示意图由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成,由火灾报警自动报警系统或传动管控制,自动开启雨淋报警阀和启动供水泵后,向开式洒水喷头供水的自动供水的自动喷水灭火系统。
3.工作原理当保护区发生火灾时,感温感烟探测器探测到火灾信号,通过火灾报警灭火控制器,直接打开隔膜雨淋阀的电磁阀,使压力腔的水快速排出,由于压力腔泄压,从而作用于阀瓣下部的水迅速推起阀瓣,水流即进入工作腔,流向整个管网喷水灭火(如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作),同时一部分压力水流向报警管网,使水力警铃发出铃声报警、压力开关动作,给值班室发出信号指示或直接启动消防水泵供水。
4.系统工作流程图雨淋系统动作流程图5.系统各部件构成及用途5.1 隔膜雨淋阀工作原理如下图所示:阀体伺机状态阀体工作状态(电动开启)阀体工作状态(手动开启)图3-4隔膜雨淋阀工作原理图5.2 电磁阀,结构如图3.5电磁阀具有自锁功能,是为防止在灭火过程中,因电磁阀意外断电导致雨淋阀自行复位而设。
灭火后,拉出复位拉杆,并保持2~3秒钟,电磁阀即可关闭,稍后雨淋阀即自行复位。
注:电磁阀管路要冲洗干净,以免有异物堵塞,使电磁阀处于常开状态。
电磁阀:1-阀体 2-复位拉杆 3.电磁阀补图电磁阀照片5.3 压力开关隔膜雨淋阀中压力开关将水压信号变换成电讯号,从而实现电动报警或启动消防水泵。
◆结构外形压力开关外形换图,换成照片功能特点1)最大工作压力:1.2MPa2)最小动作压力:0.05MPa3)压力可调范围:0.025~0.125MPa,本压力开关一般调为0.05MPa5.4 水力警铃水力警铃是水流过湿式报警阀使之启动后,能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。

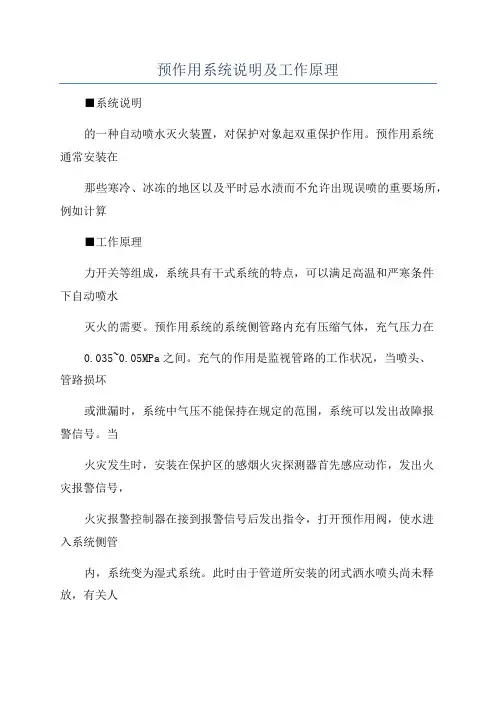

预作用系统说明及工作原理■系统说明的一种自动喷水灭火装置,对保护对象起双重保护作用。
预作用系统通常安装在那些寒冷、冰冻的地区以及平时忌水渍而不允许出现误喷的重要场所,例如计算■工作原理力开关等组成,系统具有干式系统的特点,可以满足高温和严寒条件下自动喷水灭火的需要。
预作用系统的系统侧管路内充有压缩气体,充气压力在0.035~0.05MPa之间。
充气的作用是监视管路的工作状况,当喷头、管路损坏或泄漏时,系统中气压不能保持在规定的范围,系统可以发出故障报警信号。
当火灾发生时,安装在保护区的感烟火灾探测器首先感应动作,发出火灾报警信号,火灾报警控制器在接到报警信号后发出指令,打开预作用阀,使水进入系统侧管内,系统变为湿式系统。
此时由于管道所安装的闭式洒水喷头尚未释放,有关人员在得到报警信号后可主动采取适当的措施进行灭火,一些小火灾可以被扑灭,避免了水渍造成的损失。
如果火情继续发展,到洒水喷头动作温度,玻璃球破碎,喷头喷水进行灭火,同时水力警铃发出报警信号。
火灾扑灭后,应关闭预作用阀并排出管路中的水,使系统充气恢复伺应状态。
■系统特性1.预作用系统的工作流程图如下:2.预作用系统示意图如下:■工作原理预作用阀组是预作用系统管网中的水流控制阀。
在伺应工作状态时阀组处于关闭状态,阀组中的控制阀侧接消防压力水,止回阀侧充满低压压缩空气,压力范围一般为0.035~0.5Mpa。
火灾发生时,控制中心或控制器在接到火灾报警信号后向预作用阀组发出指令信号,预作用阀组中的电磁阀得电打开,使控制阀中的控制腔迅速泄压,主阀瓣打开,水流经过止回阀进入消防系统管网,同时系统管网内的压缩空气由快速排气阀排空,使空管系统内充满压力水,成为湿式系统。
当火灾继续发展,洒水喷头动作灭火,持续水流使水力警铃在压力水的驱动下发出报警信号,压力开关同时向控制器发出反馈信号。
ZSFU-TSD系列预作用阀组除上述自动控制方式外,还可以实现现场应急手动启动,火灾时,现在人员紧急打开手动应急阀,可以打开预作用阀组实施灭火,或者由控制中心值班人员手动启动打开信号,达到实施灭火的目的。

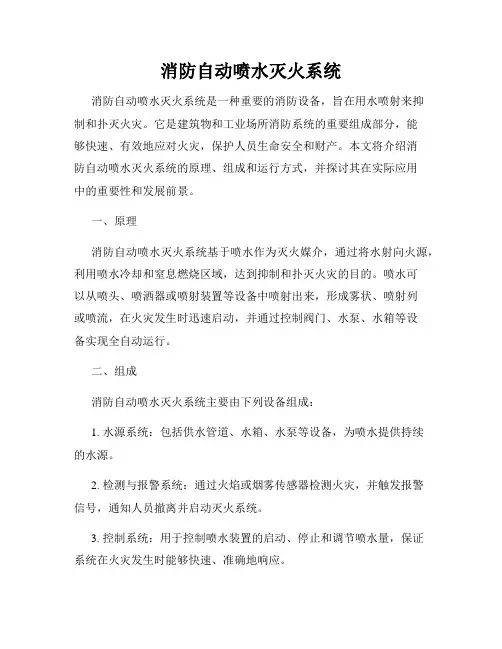

消防自动喷水灭火系统消防自动喷水灭火系统是一种重要的消防设备,旨在用水喷射来抑制和扑灭火灾。
它是建筑物和工业场所消防系统的重要组成部分,能够快速、有效地应对火灾,保护人员生命安全和财产。
本文将介绍消防自动喷水灭火系统的原理、组成和运行方式,并探讨其在实际应用中的重要性和发展前景。
一、原理消防自动喷水灭火系统基于喷水作为灭火媒介,通过将水射向火源,利用喷水冷却和窒息燃烧区域,达到抑制和扑灭火灾的目的。
喷水可以从喷头、喷洒器或喷射装置等设备中喷射出来,形成雾状、喷射列或喷流,在火灾发生时迅速启动,并通过控制阀门、水泵、水箱等设备实现全自动运行。
二、组成消防自动喷水灭火系统主要由下列设备组成:1. 水源系统:包括供水管道、水箱、水泵等设备,为喷水提供持续的水源。
2. 检测与报警系统:通过火焰或烟雾传感器检测火灾,并触发报警信号,通知人员撤离并启动灭火系统。
3. 控制系统:用于控制喷水装置的启动、停止和调节喷水量,保证系统在火灾发生时能够快速、准确地响应。
4. 喷水装置:包括喷头、喷洒器或喷射装置等设备,能够喷射出水雾、水柱或水流,形成覆盖面广、喷射距离远的灭火效果。
5. 管道系统:用于输送水源到喷水装置,可以是固定管道或柔性管道。
三、运行方式消防自动喷水灭火系统可以分为干式系统和湿式系统两种运行方式。
1. 干式系统:这种系统中,管道内无常驻水源,水泵持续注入压力,当火警信号发生时,快速放开电磁阀,将水送入管道,并通过喷头喷射出来。
干式系统适用于防冻区域或易受结冰影响的环境。
2. 湿式系统:这种系统中,管道内保持常驻水流,喷水装置常处于有水状态,当火警信号发生时,直接打开电磁阀,使水雾或水柱喷射出来。
湿式系统适用于不易结冰的区域。
四、重要性和发展前景消防自动喷水灭火系统在防火安全中起着至关重要的作用。
它可以快速、自动地控制火势,有效地减少火灾造成的损失。
与传统的人工灭火方式相比,消防自动喷水灭火系统具有以下优势:首先,它能够在火灾发生时立即启动,快速响应并开始喷水灭火,减少火势的蔓延。
湿式自动喷水灭火系统-消防设施操作图解湿式自动喷水灭火系统简介湿式自动喷水灭火系统英文名为“Wet Pipe Automatic Sprinkler System”,是消防设施中常见的一种灭火系统。
相比其他消防设施,湿式自动喷水灭火系统具有操作简单、响应速度快、灭火效率高等优势,是很多大型商业建筑中常用的灭火系统。
湿式自动喷水灭火系统的工作原理为:在建筑物内安装水管和储水罐,同时在建筑物的各个房间、走廊、天花板和地下室等部位,安装喷头。
当有火灾发生时,系统中的感应器会自动启动,打开水泵,将水从储水罐中抽出,并通过水管和喷头,将水喷向火灾部位,从而快速灭火。
湿式自动喷水灭火系统操作图解步骤一:查看湿式自动喷水灭火系统是否正常工作。
在操作湿式自动喷水灭火系统之前,需要对系统进行检查,确保系统的正常运作。
主要检查事项包括:•水泵是否正常工作•储水罐水位是否充足•喷头是否正常step1step1步骤二:手动开启湿式自动喷水灭火系统。
在发生火灾时,系统中的感应器会自动启动,将湿式自动喷水灭火系统打开,将水泵打开,并将水从储水罐中抽出。
但在特殊情况下,需要手动开启湿式自动喷水灭火系统,这时需要按照以下步骤进行操作:1.手动开启控制阀。
2.确保水泵正常工作。
3.手动开启压力泵。
step2step2步骤三:安全撤离。
在火灾发生之后,要立刻采取措施进行安全撤离。
应听从现场负责人员的指示,通过安全出口有序撤离到指定的安全地点。
step3step3湿式自动喷水灭火系统是一种常见的消防设施,具有操作简单、响应速度快、灭火效率高等优势。
在使用湿式自动喷水灭火系统前,一定要进行检查,确保设备的正常工作。
在火灾发生后,要及时采取措施安全撤离。
消防喷淋消防栓自动喷水灭火系统消防喷淋消防栓自动喷水灭火系统是一种常见且有效的消防设备,广泛应用于各类建筑物、工厂和公共场所。
该系统通过喷淋装置和自动控制系统,能够快速、自动地对火灾进行扑灭,保护人员的生命安全和财产。
一、喷淋装置喷淋装置是消防喷淋消防栓自动喷水灭火系统的核心部件之一。
它由喷淋头、喷嘴、喷淋管道和阀门等组成。
喷淋头通过喷嘴喷出水霧,将水雾均匀覆盖在火灾区域,形成雾幕,有效降低火势,并阻止火势蔓延。
对于不同类型的场所和建筑物,喷淋装置的设置也有所不同。
例如,在石化厂、仓库等易燃易爆场所,需要采用防爆型的喷淋头和管道,以确保系统的安全可靠性。
二、自动控制系统消防喷淋消防栓自动喷水灭火系统的自动控制系统是系统运行和灭火的关键。
它一般由火灾探测器、控制面板、手动报警设备等组成。
火灾探测器通过感知环境中的火焰、烟雾或温度变化等指标,将信号传递给控制面板。
控制面板接收到信号后,会自动开启喷淋装置,实现自动灭火。
同时,也可以通过手动报警设备手动触发系统,进行紧急喷淋。
三、工作原理消防喷淋消防栓自动喷水灭火系统的工作原理是基于热释放速率(HRR)的概念。
当火灾发生时,火焰会释放出大量的热能,导致环境温度升高。
系统中的火灾探测器会根据环境温度的变化,判断是否发生火灾,并触发喷淋装置工作。
一旦喷淋装置启动,水源会通过供水管道、主供水阀和分配管道等输送到喷淋头,然后通过喷嘴均匀喷出。
系统的自动控制系统能够实时监测火势,根据需要调整水源的流量和喷淋范围,保证火势得到有效控制。
四、应用领域消防喷淋消防栓自动喷水灭火系统广泛应用于各类建筑物和场所,其中包括但不限于以下几个方面:1. 商业建筑:购物中心、酒店、办公楼等;2. 工业厂房:石化厂、制药厂、仓库等;3. 公共场所:机场、火车站、体育馆等;4. 特殊场所:图书馆、博物馆、艺术馆等。
消防喷淋消防栓自动喷水灭火系统的快速反应和高效扑灭火灾的能力,有效地保护了人员的生命安全和财产。
1.自动喷水灭火系统简介自动喷水灭火系统具有自动喷水灭火和报告火情的基本功能,是当今世界上公认的最为有效的自救灭火设施,是应用最广泛、用量最大的自动灭火系统,距今已有160年的历史。
美国1965 年作过统计,早在技术远不如目前发达的1925~1964 年共40年间,在安装喷淋灭火系统的建筑物中,共发生火灾75290 次,灭控火的成功率高达96.2%,其中工业厂房和仓库占有的比例高达87.46%。
自动喷水灭火系统的类型较多,基本类型包括湿式、干式、预作用及雨淋自动喷水灭火系统和水幕系统等。
用量最多的是湿式系统。
在已安装的自动喷水灭火系统中,70%以上为湿式系统。
1.1 湿式自动喷水灭火系统1.1.1 适用范围。
湿式系统应用于环境温度不低于4℃,且不高于70℃的场所。
1.1.2 系统组成。
湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,并且管道内始终充满有压水。
湿式系统必须安装在全年不结冰及不会出现过热危险的场所内,该系统在喷头动作后立即喷水,其灭火成功率高于干式系统。
(见图1)。
图 1 湿式统示意图1-水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-湿式报警阀组8-配水干管9-水流指示器10-配水管11-末端试水装置12-配水支管13-闭式洒水喷头14-报警控制器 P-压力表 M-驱动电机 L-水流指示器1.1.3 工作原理。
湿式系统的工作原理是:火灾发生时,高温火焰或高温气流使闭式喷头的热敏感元件动作,喷水灭火。
此时,管网中的水由静止变为流动,则水流指示器就被感应送出电信号,在报警控制器上指示某一区域已在喷水,持续喷水造成湿式报警阀上部水压低于下部水压,这种压力差达到一定值时,原来处于关闭状态的阀片就自动开启。
此时,压力水通过湿式报警阀,流向干管和配水管,同时,水通过细管进入水力警铃,发出火警声号;压力开关动作启动消防水泵,向管网加压供水,达到持续自动喷水灭火的目的。
1.1.4 系统特点。
湿式系统具有以下特点与功能:a.与其他自动喷水灭火系统相比较,结构相对简单,处于警戒状态时,由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。
发生火灾时,由闭式喷头探测火灾水流指示器报告起火区域,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统的启动。
系统启动后,由供水泵向开放的喷头供水,开放的喷头将供水按不低于设计规定的喷水强度均匀喷洒,实施灭火。
为了保证扑救初期火灾的效果,喷头开放后,要求在持续喷水时间内连续喷水。
图2 湿式自动喷水灭火系统原理图b.湿式系统适合在温度不低于4℃并不高于70℃的环境中使用,因此绝大多数的常温场所采用此类系统。
经常低于4℃的场所有使管内充水冰冻的危险,高于70℃的场所管内充水汽化的加剧有破坏管道的危险。
1.1.5 系统组件a.湿式报警阀只允许水流入湿式灭火系统并在规定压力、流量下驱动配套部件报警的一种单向阀。
湿式报警阀分为导阀型、隔板座圈型和蝶阀型3种。
湿式报警阀(延迟器、水力警铃)的额定工作压力应符合1.2 MPa、1.6 MPa 等系列压力等级。
湿式报警阀进出口公称直径为50 mm,65 mm,80 mm,100 mm,125 mm,150 mm,200 mm,250 mm,300 mm。
b.延迟器可最大限度地减少因水源压力波动或冲击而造成误报警的一种容积式装置。
c.水力警铃能发出声响的水力驱动报警装置。
1.2 干式自动喷水灭火系统图3 干式系统示意图1-水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-干式报警阀组8-配水干管9-水流指示器10-配水管11-配水支管12-闭式喷头13-末端试水装置14-快速排气阀15-电动阀16-报警控制器图4 干式系统原理图4℃,或高于70℃的场所。
,在于采用干式报警阀组,警戒状态下配水管道内充压缩空气等有压气体。
为保持气压,需要配套设置补气设施(见图2)。
干式系统配水管道中维持的气压,根据干式报警阀入口前管道需要维持的水压、结合干式报警阀的工作性能确定。
闭式喷头开放后,配水管道有一个排气充水过程。
系统开始喷水的时间,将因排气充水过程而产生滞后,因此削弱了系统的灭火能力,这一点是干式系统的固有缺陷。
,干式报警阀前与水源相连并充满水,干式报警阀后的管路充以压缩空气,报警阀处于关闭状态。
发生火灾时,闭式喷头热敏感元件动作,喷头首先喷出的是空气。
由于排气量远大于充气量,管网内的气压逐渐下降,当降到某一气压值时,干式报警阀的下部水压力大于上部气压力,干式报警阀便自动打开,压力水进入供水管网,将剩余的压缩空气从已打开的喷头推赶出去,然后再喷水灭火。
干式报警阀处的另一路压力水进入信号通道,推动水力警铃报警,压力开关动作启动水泵加压供水。
干式系统的缺点是:发生火灾时,配水管道必须经过排气充水过程,因此推迟了开始喷水的时间,对于可能发生蔓延速度较快火灾的场所,不适合采用此种系统。
a.干式报警阀分为差动式和机械式2种。
b.1.3预作用自动喷水灭火系统图5 预作用系统示意图1-水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-预作用报警阀组8-配水干管9-水流指示器10-配水管11-配水支管12-闭式喷头13-末端试水装置14-快速排气阀15-电动阀16-感温探测器17-感烟探测器18-报警控制器D-电磁阀图5 预作用系统示意图a.系统处于准工作状态时,严禁管道漏水;b.严禁系统误喷;c.替代干式系统。
,并由火灾自动报警系统启动。
系统的配水管道内平时不充水,发生火灾时,由比闭式喷头更灵敏的火灾报警系统联动雨淋阀和供水泵,在闭式喷头开放前完成管道充水过程,转换为湿式系统,使喷头能在开放后立即喷水。
预作用系统既兼有湿式、干式系统的优点,又避免了湿式、干式系统的缺点,在不允许出现误喷或管道漏水的重要场所,可替代湿式系统使用;在低温或高温场所中替代干式系统使用,可避免喷头开启后延迟喷水的缺点。
1.4雨淋系统,应采用雨淋系统:a.火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域;b.室内净空高度超过本规范6.1.1 条的规定,且必须迅速扑救初期火灾;c.严重危险级Ⅱ级。
雨淋系统的特点,是采用开式洒水喷头和雨淋报警阀组,并由火灾报警系统或传动管联动雨淋阀和供水泵,使与雨淋阀连接的开式喷头同时喷水。
雨淋系统应安装在发生火灾时火势发展迅猛、蔓延迅速的场所,如舞台等。
雨林系统常用的控制方式有两种:1、电动系统保护区域内的火灾探测报警与联动控制系统确认火灾后输出信号,打开雨淋阀的附属电磁阀,雨淋阀控制膜室压力下降,雨淋阀开启,压力开关动作,自动启动水泵向系统供水。
2、液动或气动系统通过充液(水)或充气传动管上闭式喷头受热爆破,使雨淋阀控制膜室压力下降,雨淋阀打开,压力开关动作,自动启动水泵向系统供水。
图 6 电动启动雨淋系统示意图1-水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-雨淋报警阀组8-压力开关9-配水干管10-配水管11-配水支管12-开式洒水喷头13-感烟探测器14-感温探测器15-报警控制器图7 充液(水)传动管启动雨淋系统示意图1-水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-雨淋报警阀组8-配水干管9-压力开关10-配水管11-配水支管12-开式洒水喷头13-闭式喷头14-传动管15-报警控制器图8 雨淋系统示意图水幕系统用于挡烟阻火和冷却分隔物。
系统组成的特点是采用开式洒水喷头或水幕喷头,控制供水通断的阀门,可根据防火需要采用雨淋报警阀组或人工操作的通用阀门,小型水幕可用感温雨淋阀控制。
水幕系统包括防火分隔水幕和防护冷却水幕两种类型。
利用密集喷洒形成的水墙或水帘阻火挡烟、起防火分隔作用的,为防火分隔水幕;防护冷却水幕则利用水的冷却作用,配合防火卷帘等分隔物进行防火分隔。
洒水喷头一、喷头的分类(一)按结构形式分类1、闭式喷头。
具有释放机构的洒水喷头。
2、开式喷头。
无释放机构的洒水喷头。
(二)根据热敏感元件分类1、易熔元件喷头。
通过易熔元件受热熔化而开启的喷头。
2、玻璃球喷头。
通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的喷头。
(三)根据安装位置和水的分布分类1、通用型喷头。
既可直立安装亦可下垂安装,在一定的保护面积内,将水呈球状分布向下喷洒并向上方喷洒的喷头。
2、直立型喷头。
直立安装,水流向上冲向溅水盘的喷头。
3、下垂型喷头。
下垂安装,水流向下冲向溅水盘的喷头。
4、边墙型喷头。
靠墙安装,在一定的保护面积内,将水向一边(半个抛物线)喷洒分布的喷头。
(四)按喷头灵敏度分类1、快速响应喷头。
响应时间系数(RTI)小于或等于50(m·s)0.5且传导系数(C)小于或等于1.0(m/s)0.5的喷头。
2、特殊响应喷头。
平均响应时间系数(RTI)介于50(m·s)0.5 和80(m·s)0.5 之间且传导系数(C)小于等于1.0(m/s)0.5 的喷头。
3、标准响应喷头。
响应时间系数(RTI)在80(m·s)0.5 和350(m·s)0.5 之间且传导系数(C)不超过2.0(m/s)0.5 的喷头。
闭式喷头的开放时间?(五)特殊类型喷头1、干式自立喷头。
由一个特殊短管和安装于特殊短管出口的喷头组成,在短管入口处有一个密封物。
在喷头动作前,此密封物可阻止水进入短管。
2、齐平式喷头。
喷头的部分本体(包括根部螺纹)安装在吊顶下平面以上,而部分或全部热敏感元件在吊顶下平面以下的喷头。
3、嵌入式喷头。
除根部螺纹外,喷头的全部或部分本体被安装在嵌入吊顶的护罩内的喷头。
4、隐蔽式喷头。
带有装饰盖板的嵌入式喷头。
5、带涂层喷头。
在无镀层或有镀层喷头外部蘸覆有蜂蜡或沥青等易熔防腐材料的喷头。
6、带防水罩的喷头。
用于货架或开放网架,带有固定于热敏感元件上方的防水罩,可防止安装于高处的喷头将水喷洒在热敏感元件上的喷头。
二、公称口径、接口螺纹、颜色标志和型号规格(一)喷头的公称口径和接口螺纹见表1。
表1 喷头的公称口径和接口螺纹闭式洒水喷头的公称动作温度和颜色标志见表2。
玻璃球洒水喷头的公称动作温度分为13 档,应在玻璃球工作液中作出相应的颜色标志。
易熔元件洒水喷头的公称动作温度分为7 档,应在喷头轭臂或相应的位置作出颜色标志。
表2 公称动作温度和颜色标志(三)喷头的型号规格洒水喷头的型号规格由类型特征代号(型号)、性能代号、公称口径和公称动作温度等部分组成。
类型特征代号表明了产品的结构形式和特征,由不超过3 位大写英文字母、阿拉伯数字或其他组合构成,可由生产商自己命名。
性能代号表明喷头的洒水分布类型、热响应类型或安装位置等特性,由下列符号构成:通用型喷头:ZSTP直立型喷头:ZSTZ下垂型喷头:ZSTX直立边墙型喷头:ZSTBZ下垂边墙型喷头:ZSTBX通用边墙型喷头:ZSTBP水平边墙型喷头:ZSTBS齐平式喷头:ZSTDQ嵌入式喷头:ZSTDR隐蔽式喷头:ZSTDY干式喷头:ZSTG快速响应喷头、特殊响应喷头在性能代号前分别加“K”、“T”并以“﹣”与性能代号间隔,标准响应喷头在性能代号前不加符号;带涂层喷头、带防水罩的喷头在性能代号前分别加“C”、“S”,并以“﹣”与性能代号间隔。
