陶瓷膜设备使用培训

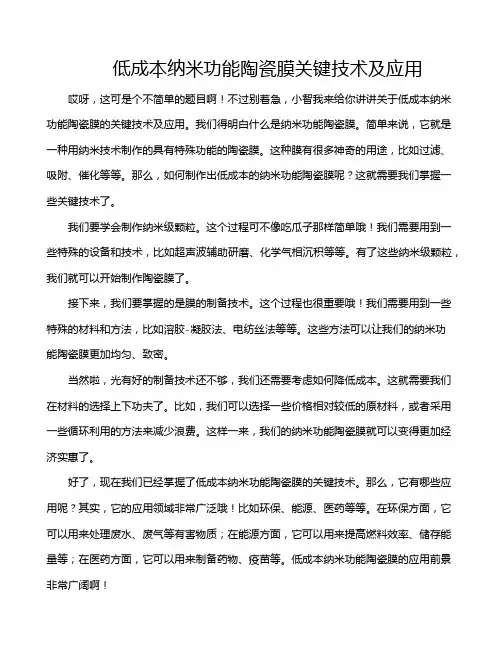

低成本纳米功能陶瓷膜关键技术及应用哎呀，这可是个不简单的题目啊！不过别着急，小智我来给你讲讲关于低成本纳米功能陶瓷膜的关键技术及应用。

我们得明白什么是纳米功能陶瓷膜。

简单来说，它就是一种用纳米技术制作的具有特殊功能的陶瓷膜。

这种膜有很多神奇的用途，比如过滤、吸附、催化等等。

那么，如何制作出低成本的纳米功能陶瓷膜呢？这就需要我们掌握一些关键技术了。

我们要学会制作纳米级颗粒。

这个过程可不像吃瓜子那样简单哦！我们需要用到一些特殊的设备和技术，比如超声波辅助研磨、化学气相沉积等等。

有了这些纳米级颗粒，我们就可以开始制作陶瓷膜了。

接下来，我们要掌握的是膜的制备技术。

这个过程也很重要哦！我们需要用到一些特殊的材料和方法，比如溶胶-凝胶法、电纺丝法等等。

这些方法可以让我们的纳米功能陶瓷膜更加均匀、致密。

当然啦，光有好的制备技术还不够，我们还需要考虑如何降低成本。

这就需要我们在材料的选择上下功夫了。

比如，我们可以选择一些价格相对较低的原材料，或者采用一些循环利用的方法来减少浪费。

这样一来，我们的纳米功能陶瓷膜就可以变得更加经济实惠了。

好了，现在我们已经掌握了低成本纳米功能陶瓷膜的关键技术。

那么，它有哪些应用呢？其实，它的应用领域非常广泛哦！比如环保、能源、医药等等。

在环保方面，它可以用来处理废水、废气等有害物质；在能源方面，它可以用来提高燃料效率、储存能量等；在医药方面，它可以用来制备药物、疫苗等。

低成本纳米功能陶瓷膜的应用前景非常广阔啊！不过，我们也要注意一些问题。

比如，我们在制备过程中要保证质量和安全；在使用过程中要注意环保和健康等问题。

只有这样，我们才能真正发挥低成本纳米功能陶瓷膜的优势，为人类创造更多的价值。

哎呀，说了这么多，我都快变成专家了呢！希望我的介绍能让你对低成本纳米功能陶瓷膜有更深入的了解。

当然啦，如果你还有什么问题，随时可以问我哦！我会尽我所能地帮助你。

久吾陶瓷膜过滤设备操作手册（DOC X页）产品图片 ,,,产品覆盖领域工艺说明 ,陶瓷膜性能指标 ,, ,,, 17.2平方米组件参数膜的污染及清洗安全警示17.2平方米组件结构示意图如何安装膜管如何运行陶瓷膜设备,,,,,,,,参数记录,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,安全警示如何清洗陶瓷膜装置如何保养陶瓷膜装置故障及排除产品图片产品覆盖领域产品覆盖领域【食品、发酵工业】发酵产物的分离和精制;糖业中脱色活性炭的回收及糖液精制矿泉水的澄清制备;酱油、醋除菌除杂过滤;果汁、饮料、酒类的澄清过滤。

【生物、医药行业】中成药口服液澄清过滤;生物制品的纯化及精制;空气除菌、除尘净化分离;脱色活性炭的过滤分离等。

【废水处理】含油废水的处理:冷轧乳化液废水、焦化废水的处理，金属清洗液回收等。

含颗粒废水的处理:钛白粉洗涤液、催化剂颗粒回收、超细粉洗涤液中回收超细粉粒子等。

【其他领域】高温气体除尘;油田回注水的处理;天然色素的生产等。

技术指南工艺说明本系统由膜组件、供料泵和循环泵和反冲泵组成，供料泵提供料液，循环泵提供膜面流速。

膜组件由7组平行的膜单元组成，每个膜单元由两个装有61根膜管的膜壳串联组成。

过滤工艺线路清水中间罐渗透液陶瓷膜供料泵预沉降水池 Y型过滤器循环泵浓液药洗工艺线路图渗透液药洗罐供料泵循环泵 Y型过滤器陶瓷膜浓液反冲工艺线路图反冲泵设备排空陶瓷膜渗透侧清水中间罐正洗工艺线路图反冲泵陶瓷膜循环侧设备排空清水中间罐冲洗洗工艺线路陶瓷膜系统设备排反洗罐反洗泵空空气排放工艺线路每次排空后系统内含有大量的空气，系统必须排空空气后才能开启循环泵，否则会引起循环泵的损坏，循环侧内空气通过打开渗透侧阀门及取样口阀门进行排气。

系统排放工艺线路各种排放管道、阀门等。

在线反冲1、周期反冲:按照反冲间隔与反冲时间来调整;点击反冲运行时，准备好清水中间罐有足够的液位，启动前，将浓液回流阀FV开度调整到100，降低设备运行压力，当反冲结束后，点击反冲停止;将浓液回流阀开度逐渐调小到以前运行压力;2、目标流量反冲:可以设置一个目标低流量，当产水低于目标低流量，会自动反冲运行，反冲时间为周期反冲设定的时间;3、在线反冲注意事项:首先反冲前，浓液回流阀开度到100，降低设备运行压力，结束后阀门开度慢慢调小到之前运行压力或自行调整到之前近似压力、浓液回流开度;注意:现场无操作人员，启动反冲运行后，必须点击反冲停止，否则导致反冲压力过高，损伤膜设备;技术指南陶瓷膜性能指标支撑体结构:19通道多孔氧化铝陶瓷芯，氧化铝含量大于99%外形尺寸:膜管外径φ31mm，通道内径φ4mm，管长1200mm膜材质:氧化锆膜孔径:50nm爆破压力:1MPa最大工作压力:小于1MPapH适用范围:0~14膜管烧结温度:大于1600?抗氧化剂性能:优抗溶剂性能:优设备组件参数装填膜管数 61 组件数 142装填膜面积 17.2m 外形尺寸外径:φ500mm 渗透侧出口尺寸 DN50 壳体材质碳钢密封材质四氟、氟橡胶等膜面流速 4 ~ 5 m/s技术指南膜的污染及清洗膜的污染导致通量的下降，必须对膜进行清洗。

久吾陶瓷膜过滤设备操作手册（DOC X页）产品图片 ,,,产品覆盖领域工艺说明 ,陶瓷膜性能指标 ,, ,,, 17.2平方米组件参数膜的污染及清洗安全警示17.2平方米组件结构示意图如何安装膜管如何运行陶瓷膜设备,,,,,,,,参数记录,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,安全警示如何清洗陶瓷膜装置如何保养陶瓷膜装置故障及排除产品图片产品覆盖领域产品覆盖领域【食品、发酵工业】发酵产物的分离和精制;糖业中脱色活性炭的回收及糖液精制矿泉水的澄清制备;酱油、醋除菌除杂过滤;果汁、饮料、酒类的澄清过滤。

【生物、医药行业】中成药口服液澄清过滤;生物制品的纯化及精制;空气除菌、除尘净化分离;脱色活性炭的过滤分离等。

【废水处理】含油废水的处理:冷轧乳化液废水、焦化废水的处理，金属清洗液回收等。

含颗粒废水的处理:钛白粉洗涤液、催化剂颗粒回收、超细粉洗涤液中回收超细粉粒子等。

【其他领域】高温气体除尘;油田回注水的处理;天然色素的生产等。

技术指南工艺说明本系统由膜组件、供料泵和循环泵和反冲泵组成，供料泵提供料液，循环泵提供膜面流速。

膜组件由7组平行的膜单元组成，每个膜单元由两个装有61根膜管的膜壳串联组成。

过滤工艺线路清水中间罐渗透液陶瓷膜供料泵预沉降水池 Y型过滤器循环泵浓液药洗工艺线路图渗透液药洗罐供料泵循环泵 Y型过滤器陶瓷膜浓液反冲工艺线路图反冲泵设备排空陶瓷膜渗透侧清水中间罐正洗工艺线路图反冲泵陶瓷膜循环侧设备排空清水中间罐冲洗洗工艺线路陶瓷膜系统设备排反洗罐反洗泵空空气排放工艺线路每次排空后系统内含有大量的空气，系统必须排空空气后才能开启循环泵，否则会引起循环泵的损坏，循环侧内空气通过打开渗透侧阀门及取样口阀门进行排气。

系统排放工艺线路各种排放管道、阀门等。

在线反冲1、周期反冲:按照反冲间隔与反冲时间来调整;点击反冲运行时，准备好清水中间罐有足够的液位，启动前，将浓液回流阀FV开度调整到100，降低设备运行压力，当反冲结束后，点击反冲停止;将浓液回流阀开度逐渐调小到以前运行压力;2、目标流量反冲:可以设置一个目标低流量，当产水低于目标低流量，会自动反冲运行，反冲时间为周期反冲设定的时间;3、在线反冲注意事项:首先反冲前，浓液回流阀开度到100，降低设备运行压力，结束后阀门开度慢慢调小到之前运行压力或自行调整到之前近似压力、浓液回流开度;注意:现场无操作人员，启动反冲运行后，必须点击反冲停止，否则导致反冲压力过高，损伤膜设备;技术指南陶瓷膜性能指标支撑体结构:19通道多孔氧化铝陶瓷芯，氧化铝含量大于99%外形尺寸:膜管外径φ31mm，通道内径φ4mm，管长1200mm膜材质:氧化锆膜孔径:50nm爆破压力:1MPa最大工作压力:小于1MPapH适用范围:0~14膜管烧结温度:大于1600?抗氧化剂性能:优抗溶剂性能:优设备组件参数装填膜管数 61 组件数 142装填膜面积 17.2m 外形尺寸外径:φ500mm 渗透侧出口尺寸 DN50 壳体材质碳钢密封材质四氟、氟橡胶等膜面流速 4 ~ 5 m/s技术指南膜的污染及清洗膜的污染导致通量的下降，必须对膜进行清洗。

陶瓷膜过滤操作规程一、生产前的准备1.1批次确认，料罐、接料液周转罐清洁，并做好生产接料准备。

1.2各泵、阀门、状态良好，并调整至生产状态，具备进料条件。

1.3电气、仪表、蒸汽、无盐水、相关物料准备完好。

1.4做好初始记录，批次、含量、体积。

二、生产参数检查设定2.1进料打开，浓缩回流阀打开至合适开度,透析出口阀关闭。

2.2选定管线排气，设定组件，调定循环泵频率,。

2.3启动生产启动，打开手动排气阀排空组件空气,待频率稳定后，调节浓缩阀，进料压力在1.5 BAR，入膜压力在2.5-3.5 BAR。

2.4调节透析出口阀，使得跨膜压差在1.0 BAR左右上。

2.5 系统进行稳定运行状态，系统进入预浓缩过程。

2.6浓缩倍数大于6时，开始加水洗滤，循环罐加水，加水流量应使循环罐液位保持不变。

2.7过滤过程温度控制，加水时料液温度降低可打开蒸汽阀门适当升温，加水量约为1m3；2.8检查过滤器前后压差，大于0.5时，请更换清洗滤篮。

三、过滤结束3.1当浓缩倍数到达10，生产停止，结束过料过程。

3.2打开进气阀及排污阀，排空组件内残料。

四、系统清洗4.1 清洗准备，化学药剂氢氧化钠、次氯酸钠及硝酸足够，循环罐中加满RO水。

4.2各泵、阀门、状态良好，并调整至清洗状态，具备清洗条件。

4.3设定管线排气，设定组件排气，调定循环泵频率。

4.4启动水洗启动，打开手动排气阀排空组件空气,待频率稳定后，调节浓缩阀，进料压力在1.5 BAR，入膜压力在2.5-3.0 BAR，待水洗时间完成后，自动停机，打开进气阀，排污阀，排空组件；再依次进行水洗、碱洗、酸洗、一次冲洗，二次冲洗，通量调试。

注意：每次清洗结束都要排空组件，通量测试后。

系统不排空充满水等待过滤。

4.5清洗过程的温度控制，由于陶瓷膜不能承受过快的温度变化，每一次清洗的水温差不能大于30度，化学清洗时温度不能低于65度。

4.6化学清洗的浓度控制，碱洗氢氧化钠1%，次氯酸钠500ppm ,酸洗硝酸1%。

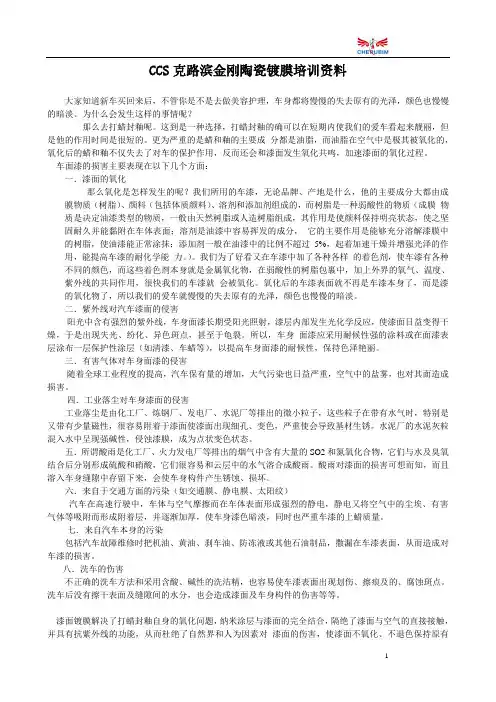

CCS克路滨金刚陶瓷镀膜培训资料大家知道新车买回来后，不管你是不是去做美容护理，车身都将慢慢的失去原有的光泽，颜色也慢慢的暗淡。

为什么会发生这样的事情呢？那么去打蜡封釉呢。

这到是一种选择，打蜡封釉的确可以在短期内使我们的爱车看起来靓丽，但是他的作用时间是很短的。

更为严重的是蜡和釉的主要成分都是油脂，而油脂在空气中是极其被氧化的，氧化后的蜡和釉不仅失去了对车的保护作用，反而还会和漆面发生氧化共鸣，加速漆面的氧化过程。

车面漆的损害主要表现在以下几个方面：一．漆面的氧化那么氧化是怎样发生的呢？我们所用的车漆，无论品牌、产地是什么，他的主要成分大都由成膜物质（树脂）、颜料（包括体质颜料）、溶剂和添加剂组成的，而树脂是一种弱酸性的物质（成膜物质是决定油漆类型的物质，一般由天然树脂或人造树脂组成，其作用是使颜料保持明亮状态，使之坚固耐久并能黏附在车体表面；溶剂是油漆中容易挥发的成分，它的主要作用是能够充分溶解漆膜中的树脂，使油漆能正常涂抹；添加剂一般在油漆中的比例不超过5%，起着加速干燥并增强光泽的作用，能提高车漆的耐化学能力。

）。

我们为了好看又在车漆中加了各种各样的着色剂，使车漆有各种不同的颜色，而这些着色剂本身就是金属氧化物，在弱酸性的树脂包裹中，加上外界的氧气、温度、紫外线的共同作用，很快我们的车漆就会被氧化。

氧化后的车漆表面就不再是车漆本身了，而是漆的氧化物了，所以我们的爱车就慢慢的失去原有的光泽，颜色也慢慢的暗淡。

二．紫外线对汽车漆面的侵害阳光中含有强烈的紫外线，车身面漆长期受阳光照射，漆层内部发生光化学反应，使漆面日益变得干燥，于是出现失光、纷化、异色斑点，甚至于龟裂。

所以，车身面漆应采用耐候性强的涂料或在面漆表层涂布一层保护性涂层（如清漆、车蜡等），以提高车身面漆的耐候性，保持色泽艳丽。

三．有害气体对车身面漆的侵害随着全球工业程度的提高，汽车保有量的增加，大气污染也日益严重，空气中的盐雾，也对其面造成损害。

天津科建科技发展有限公司2006年4月陶瓷膜简介一、陶瓷膜性能指标支撑体结构：23通道多孔陶瓷芯外形尺寸：膜管外径φ25mm，通道内径φ3.5mm，管长1178mm 膜材质：氧化锆、三氧化二铝、二氧化钛膜孔径：1.4μm爆破压力：≥9.0MPa最大工作压力：≤1.0MPapH适用范围：0~14工作温度：≤350℃灭菌温度：121℃-30分钟单只膜面积：0.35m2抗氧化剂性能：优抗溶剂性能：优二、23通道陶瓷膜组件参数三、膜管的检验与安装注意事项：安装和搬运膜管时，应尽量防止碰撞和震动，搬运膜管包装箱需托住底部。

1、检验：a、打开膜管包装箱，观察箱内泡沫垫有无损坏，膜管有无明显的损坏迹象。

b、若运输过程中包装损坏，则需进一步检查膜管是否损坏。

将膜管竖放，下端堵住，从上端向每个通道内注满水，观察膜管外表面是否有异常渗漏，如出现异常渗漏则说明膜管已破损，不能使用。

2、安装：a、将硅橡胶密封圈装在膜管一端。

b、将膜组件壳体水平放置，膜管由周边至中心逐根插入。

c、将膜管另一侧密封圈套上，使膜管端面与膜壳平齐，且密封圈端面整齐，在一个水平面上。

d、一人扶稳壳体，另一人将组件压板扣上，拧紧周边八只M10的螺栓，直至压板与壳体花板密合。

注意将密封圈置于压板槽内。

e、将另一压板装上。

f、将组件轻轻平放。

注意：1.4μm的除菌膜有方向，膜管外侧的箭头方向与泵出口流体流动方向要一致。

四、组件密封性能检验组件使用之前，更换密封圈或膜管之后，应进行如下试验。

1、放空组件壳体中液体，堵住膜管的一个主进料口和一个渗透侧出口，临时堵住另一个渗透侧出口，垂直放置膜管组件，从上主进料口灌水至大量气泡被排除；2、从上渗透侧口处注入最大压力不超过0.03MPa的空气，如果密封效果好，则液面上见不到更多的气泡，若密封效果不好或密封圈位置不正确，气泡将会持续冒下去而不会中断。

当膜管破损时，将涌出一个小喷泉。

3、将膜管组件到过来，重复以上的检查步骤。

陶瓷膜元件一、陶瓷膜简介陶瓷膜主要是A12O3，Zr02和Ti02等无机材料制备的多孔滤膜，具有有机膜无法替代的许多优点：化学稳定性好；耐酸、耐碱、耐有机溶剂；刚性和机械强度好；可反向冲洗；抗微生物侵蚀，不与微生物发生作用；抗化学药剂侵蚀；耐高温耐磨损；孔径分布窄，膜孔不变形；过滤精度高；抗污染能力强；附加或预处理工艺少；清洗容易操作简便，膜再生性能好；膜分离效率高等特点。

陶瓷膜在食品工业、生物工程、环境工程、化学工业、石油化工、治金工业、机械加工等领域得到愈来愈广泛的应用。

陶瓷膜是以氧化铝、氧化钛、氧化锆等材料经特殊工艺制备而成的多孔非对称膜。

陶瓷膜过滤是一种“错流过滤”形式的流体分离过程：在压力作用的驱动下，原料液在膜管内流动，小分子物质透过膜，含大分子组分的浓缩液被膜截留，从而使流体达到分离、浓缩、纯化的目的。

陶瓷膜过滤精度涵盖微滤和超滤，微滤膜的过滤孔径范围在0.05μm至1.4μm之间，超滤膜过滤精度范围可在10KDa-50KDa之间。

可根据物料的粘度、悬浮物含量选择不同孔径的膜，以达到澄清分离的目的。

无机陶瓷膜具有耐高温、耐化学腐蚀、机械强度高、抗微生物能力强、渗透量大、可清洗性强、孔径分布窄、分离性能好和使用寿命长等特点，目前已在化工与石油化工、食品、生物和医药等领域分离工艺获得成功应用。

陶瓷膜设备主要特点：1、机械强度大，耐磨性好；2、耐高温，适用于高温过滤过程；3、使用寿命长，设备综合成本低，性价比高；4、PH耐受范围宽，耐酸、耐碱、耐有机溶剂及强氧化剂性能好；5、易清洗，可高温消毒、反向冲洗，适于除菌过滤过程；6、使用寿命长，某些行业使用寿命大于5年，设备综合成本低，性价比高7、自动化，半自动化，手动设计系统兼备，操作方便8、可以实现连续进料、连续出滤渣和滤液9、具有高的切向流速，降低膜表面的浓差极化现象，膜通量稳定关于发酵液澄清除杂新技术点击次数：279 发布日期：2009-6-16 来源：本站仅供参考，谢绝转载，否则责任自负BFM膜分离系统简介在各种发酵液制药生产中，除杂澄清过滤中使用膜分离技术产生的能耗大、膜易污染、占地大、投资大等问题。

陶瓷膜安装、清洗及保存指南第六章清洗、卫生清洗及消毒指导6.1：标准清洗程序6.2：清洗需重点考虑的问题6.3：热消毒虽然错流过滤已经将在膜表面形成污物的可能性降为最小，大多数过滤系统需要进行常规的化学清洗。

Membralox陶瓷膜能承受一个很宽范围的清洗剂和清洗条件（腐蚀性溶液，高温和高压），这表示他们可以有一个相当长的工作寿命，以下为所提供的有效的清洗步骤。

6.1节：标准的清洗程序清洗液和清洗条件将根据应用不同而改变。

典型的清洗程序描述如下：1.排空系统，将与膜具有同样温度的水充满系统时，关闭透析出口的阀门以使过膜压力可忽略不计。

这种方法可在错流条件下将污物带走，且不在膜内部或表面再沉积。

2.用同温度的水冲刷系统直到浓缩液看起来干净为止。

3.用含0.5% W/W的NaOCl和1％ w/w NaOH 清洗液在50℃下循环15分钟。

这个预清洗步骤可去掉系统管路内的脏东西同时减轻在表面层的沉积。

透析口阀门保持关闭状态。

4.仅排空浓缩端液体。

5.保持透析口关闭的条件下，用2%w/wNaOH溶液在60-80℃下循环30分钟。

6.慢慢打开透析口，继续30分钟的漂洗，这可以保证膜支撑层和透析端都被清洗到。

7.排空组件透析及浓缩两侧的液体。

8.用水冲洗直到pH接近中性。

检查纯水的透过率，检测值与在同等条件下第一次测试所得的纯水透过率值的差值必须10%范围内。

如果这个值低于首次所得测试值，就需要用HNO3（按9-12步）进行清洗。

9.关闭透析端出口阀，用0.5％-1％的HNO3在60-70℃下循环15分钟。

这步可溶解无机盐沉积物。

10.缓慢开启透析端阀门，继续清洗10-20分钟。

11.排空组件透析及浓缩两侧的液体。

12.用同样温度的水冲洗系统直到pH接近中性。

13.检测纯水的透过率（在给定的压力、温度条件下），通常表述为在20℃下l/h.m2.bar的跨膜压差，来证明清洗完全。

新膜清洗透过率值在附件1中给出。
