影剧院设计规范样本
- 格式:doc
- 大小:27.00 KB
- 文档页数:19
4.1.1 电影院的规模按总座位数可划分为特大型、大型、中型和小型四个规模。
不同规模的电影院应符合下列规定:1 特大型电影院的总座位数应大于1800个,观众厅不宜少于11个;2 大型电影院的总座位数宜为1201~1800个,观众厅宜为8~10个;3 中型电影院的总座位数宜为701~1200个,观众厅宜为5~7个;4 小型电影院的总座位数宜小于等于700个,观众厅不宜少于4个。
本方案电影院为中型电影院,座位数为737个,观众厅为6个,其中包括5个容纳89人的小厅,以及一个容纳292人的大厅,小厅尺寸为13.72mX10.2m,长宽比例为1.35:1(1.3—1.7);高度为8.9m。
建筑面积约为140㎡;大厅尺寸为25mX15m,长宽比例为1.66:1(1.3—1.7);建筑面积约为375㎡,高度为8.9m;六个观众厅斜视角为40°(≤45°),小厅的仰视角为40.11°(≤45°),放映俯角为5.61°(≤6°),最近视距为5.1m(≥0.55W,W=8m),最远视距为12.1m(≤2.2W,W=8m);大厅的仰视角为40.14°(≤45°),放映俯角为4.70°(≤6°),最近视角为6.1m(≥0.55W,W=13m),最远视距为23.6m(≤2.2W,W=13m);集中设置的放映机房有两处,走道相通,放映机房的净深为2.80m,净高为2.8m,放映机镜头光轴距离机房地面高度为1.25m;主要的功能空间分为观众厅、公共区域、放映机房和其他用房;公共区域分为门厅、休息厅、售票处、小卖部、厕所等,满足群众的需求;其他用房宜包括多种营业用房、建筑设备用房、智能化系统机房和员工用房等4. 2 观众厅1 观众厅的设计应与银幕的设置空间统一考虑,观众厅的长度不宜大于30m,观众厅长度与宽度的比例宜为(1.5±0.2):1;4 观众厅净高度不宜小于视点高度、银幕高度与银幕上方的黑框高度(0.5~1.0m)三者的总和;4.2.6 每排座位的数量应符合下列规定:1 短排法:两侧有纵走道且硬椅排距不小于0.80m或软椅排距不小于0.85m时,每排座位的数量不应超过22个,在此基础上排距每增加50mm,座位可增加2个;当仅一侧有纵走道时,上述座位数相应减半;2 长排法:两侧有走道且硬椅排距不小于1.Om或软椅排距不小于1.1m时,每排座位的数量不应超过44个;当仅一侧有纵走道时,上述座位数相应减半。
4.1.1 电影院的规模按总座位数可划分为特大型、大型、中型和小型四个规模。
不同规模的电影院应符合下列规定:1 特大型电影院的总座位数应大于1800个,观众厅不宜少于11个;2 大型电影院的总座位数宜为1201~1800个,观众厅宜为8~10个;3 中型电影院的总座位数宜为701~1200个,观众厅宜为5~7个;4 小型电影院的总座位数宜小于等于700个,观众厅不宜少于4个。
本方案电影院为中型电影院,座位数为737个,观众厅为6个,其中包括5个容纳89人的小厅,以及一个容纳292人的大厅,小厅尺寸为13.72mX10.2m,长宽比例为1.35:1(1.3—1.7);高度为8.9m。
建筑面积约为140㎡;大厅尺寸为25mX15m,长宽比例为1.66:1(1.3—1.7);建筑面积约为375㎡,高度为8.9m;六个观众厅斜视角为40°(≤45°),小厅的仰视角为40.11°(≤45°),放映俯角为5.61°(≤6°),最近视距为5.1m(≥0.55W,W=8m),最远视距为12.1m(≤2.2W,W=8m);大厅的仰视角为40.14°(≤45°),放映俯角为4.70°(≤6°),最近视角为6.1m(≥0.55W,W=13m),最远视距为23.6m(≤2.2W,W=13m);集中设置的放映机房有两处,走道相通,放映机房的净深为2.80m,净高为2.8m,放映机镜头光轴距离机房地面高度为1.25m;主要的功能空间分为观众厅、公共区域、放映机房和其他用房;公共区域分为门厅、休息厅、售票处、小卖部、厕所等,满足群众的需求;其他用房宜包括多种营业用房、建筑设备用房、智能化系统机房和员工用房等4. 2 观众厅1 观众厅的设计应与银幕的设置空间统一考虑,观众厅的长度不宜大于30m,观众厅长度与宽度的比例宜为(1.5±0.2):1;4 观众厅净高度不宜小于视点高度、银幕高度与银幕上方的黑框高度(0.5~1.0m)三者的总和;4.2.6 每排座位的数量应符合下列规定:1 短排法:两侧有纵走道且硬椅排距不小于0.80m或软椅排距不小于0.85m时,每排座位的数量不应超过22个,在此基础上排距每增加50mm,座位可增加2个;当仅一侧有纵走道时,上述座位数相应减半;2 长排法:两侧有走道且硬椅排距不小于1.Om或软椅排距不小于1.1m时,每排座位的数量不应超过44个;当仅一侧有纵走道时,上述座位数相应减半。
影剧院设计规范第1.0.3条电影院规模按观众厅容量可分为:特大型1201座以上;大型801座~1200座;中型501座~800座;小型500座如下。
电影院应布点合理, 规模恰当。
当电影院总规模较大时, 宜设多观众厅。
第1.0.4条电影院质量原则分特、甲、乙、丙四个级别(与特大、大、中、小型交叉组合)。
特等规定依照详细状况拟定。
甲、乙、丙等相应规定应符合下列规定:一、主体构造耐久年限: 甲等1以上, 乙等50~1, 丙等25~50年。
二、耐火级别: 甲、乙等不应低于二级;丙等不应低于三级, 且不应有特大型。
三、视听设施: 甲等宜设立立体声。
甲等大型以上观众厅主体构造宜具备能兼放、或后来能改建为兼放70mm影片条件。
注: 观众厅能兼放70mm影片土建基本条件参见附录一。
第二章基地和总平面第2.0.1条电影院基地选取应依照本地城乡建设总体规划, 合理布置, 并应符合下列规定:一、基地重要入口应临接城乡道路、广场或空地;二、重要入口前道路通行宽度除不应不大于安全出口宽度总和外, 且中、小型电影院不应不大于8m, 大型不应不大于12m, 特大型不应不大于15m;三、重要入口前集散空地, 中、小型电影院应按每座0.2㎡计, 大型、特大型电影院除应满足此规定外, 且深度不应不大于10m;四、多观众厅电影院各重要面集散空地应按实际分派最多人数计算;总座位数座以上电影院宜分数处集散;五、位于交叉口电影院尚应满足城乡关于交通车行视距规定。
第2.0.2条总平面布置应功能分区明确, 人行交通与车行交通、观众流线与内部路线(工艺及管理)明确便捷, 互不干扰, 并应符合下列规定:一、在火灾或其她紧急状况下, 应能使观众及工作人员迅速疏散至有照明安全地带, 并为消防作业提供适当通路及场地;二、一面临街电影院, 中、小型至少应有另一侧临内院空地或通路, 大型、特大型至少应有另两侧临内院空地或通路, 其宽度均不应不大于3.5m;三、合建、附建电影院除以防火墙与毗邻建筑划提成独立防火分区外, 别的临空某些仍应按上款执行;四、设备用房应置于对观众干扰至少位置, 且应注意安全、卫生、消声、减振和设备安装维修以便;五、总平面内宜设机动车及自行车停车场, 或由城乡交通规划统一考虑;六、总平面内尚应满足排水、隔噪、节能等方面规定, 并依照条件布置绿化。
影剧院设计规范第一章总则第1.0.1条为保证电影院建筑设计满足安全、卫生及使用功能等方面的基本要求,特制订本规范。
第1.0.2条本规范适用于新建、扩建、改建的,以放映35mm的变形法、遮幅法宽银幕及普通银幕(包括立体声)三种影片为主的电影院建筑设计。
其他兼放电影且有固定放映设备的公共集会、文娱演出建筑可参照本规范有关条款执行。
第1.0.3条电影院的规模按观众厅的容量可分为:特大型1201座以上;大型801座~1200座;中型501座~800座;小型500座以下。
电影院应布点合理,规模适当。
当电影院总规模较大时,宜设多观众厅。
第1.0.4条电影院的质量标准分特、甲、乙、丙四个等级(与特大、大、中、小型交叉组合)。
特等要求根据具体情况确定。
甲、乙、丙等的相应要求应符合下列规定:一、主体结构耐久年限:甲等100年以上,乙等50~100年,丙等25~50年。
二、耐火等级:甲、乙等不应低于二级;丙等不应低于三级,且不应有特大型。
三、视听设施:甲等宜设置立体声。
甲等大型以上的观众厅主体结构宜具备能兼放、或以后能改建为兼放70mm影片的条件。
注:观众厅能兼放70mm影片的土建基本条件参见附录一。
第1.0.5条电影院建筑设计除执行本规范外,尚应符合《民用建筑设计通则》,以及国家和专业部门颁布的有关设计标准、规范和规定。
第二章基地和总平面第2.0.1条电影院基地选择应根据当地城镇建设总体规划,合理布置,并应符合下列规定:一、基地的主要入口应临接城镇道路、广场或空地;二、主要入口前道路通行宽度除不应小于安全出口宽度总和外,且中、小型电影院不应小于8m,大型不应小于12m,特大型不应小于15m;三、主要入口前的集散空地,中、小型电影院应按每座0.2㎡计,大型、特大型电影院除应满足此要求外,且深度不应小于10m;四、多观众厅电影院各主要面的集散空地应按实际分配的最多人数计算;总座位数2000座以上的电影院宜分数处集散;五、位于交叉口的电影院尚应满足城镇有关交通车行视距的规定。
〖万达院线〗影剧院设计规范影剧院设计规范第一章总则第1.0.1条为保证电影院建筑设计满足安全、卫生及使用功能等方面的基本要求,特制订本规范。
第1.0.2条本规范适用于新建、扩建、改建的,以放映35mm的变形法、遮幅法宽银幕及普通银幕(包括立体声)三种影片为主的电影院建筑设计。
其他兼放电影且有固定放映设备的公共集会、文娱演出建筑可参照本规范有关条款执行。
第1.0.3条电影院的规模按观众厅的容量可分为:特大型1201座以上;大型801座~1200座;中型501座~800座;小型500座以下。
电影院应布点合理,规模适当。
当电影院总规模较大时,宜设多观众厅。
第1.0.4条电影院的质量标准分特、甲、乙、丙四个等级(与特大、大、中、小型交叉组合)。
特等要求根据具体情况确定。
甲、乙、丙等的相应要求应符合下列规定:一、主体结构耐久年限:甲等100年以上,乙等50~100年,丙等25~50年。
二、耐火等级:甲、乙等不应低于二级;丙等不应低于三级,且不应有特大型。
三、视听设施:甲等宜设置立体声。
甲等大型以上的观众厅主体结构宜具备能兼放、或以后能改建为兼放70mm影片的条件。
注:观众厅能兼放70mm影片的土建基本条件参见附录一。
第1.0.5条电影院建筑设计除执行本规范外,尚应符合《民用建筑设计通则》,以及国家和专业部门颁布的有关设计标准、规范和规定。
第二章基地和总平面第2.0.1条电影院基地选择应根据当地城镇建设总体规划,合理布置,并应符合下列规定:一、基地的主要入口应临接城镇道路、广场或空地;二、主要入口前道路通行宽度除不应小于安全出口宽度总和外,且中、小型电影院不应小于8m,大型不应小于12m,特大型不应小于15m;三、主要入口前的集散空地,中、小型电影院应按每座0.2㎡计,大型、特大型电影院除应满足此要求外,且深度不应小于10m;四、多观众厅电影院各主要面的集散空地应按实际分配的最多人数计算;总座位数2000座以上的电影院宜分数处集散;五、位于交叉口的电影院尚应满足城镇有关交通车行视距的规定。

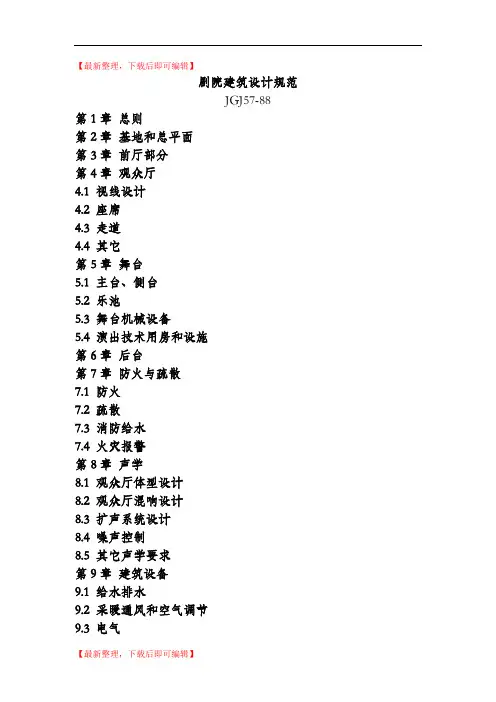

【最新整理,下载后即可编辑】剧院建筑设计规范JGJ57-88第1章总则第2章基地和总平面第3章前厅部分第4章观众厅4.1 视线设计4.2 座席4.3 走道4.4 其它第5章舞台5.1 主台、侧台5.2 乐池5.3 舞台机械设备5.4 演出技术用房和设施第6章后台第7章防火与疏散7.1 防火7.2 疏散7.3 消防给水7.4 火灾报警第8章声学8.1 观众厅体型设计8.2 观众厅混响设计8.3 扩声系统设计8.4 噪声控制8.5 其它声学要求第9章建筑设备9.1 给水排水9.2 采暖通风和空气调节9.3 电气附录一名词解释附录二本规范用词说明第1章总则第1.0.1条为保证剧场建筑设计满足安全、卫生及使用功能等方面的基本要求,特制订本规范。
第1.0.2条本规范适用于城镇剧场建筑的新建、改建和扩建设计。
其舞台部分的技术标准,主要适用于镜框式台口、箱型舞台剧场,其它类型剧场,可参照执行。
第1.0.3条剧场建筑根据使用性质及观演条件主要分为歌舞、话剧、戏曲三类。
剧场为多用途时,其技术标准应按其主要使用性质确定,其他用途应适当兼顾。
第1.0.4条剧场建筑规模按观众容量可分为:特大型1601座以上大型1201~1600座中型801~1200座小型300~800座话剧、戏曲剧场不宜超过1200座。
歌舞剧场不宜超过1800座。
第1.0.5条剧场建筑的质量标准分特、甲、乙、丙四个等级。
特等剧场的技术要求根据具体情况确定;甲、乙、丙等剧场应符合下列规定:一、主体结构耐久年限:甲等100年以上,乙等50~100年,丙等25~50年;二、耐火等级:甲、乙等剧场不应低于二级,丙等剧场不应低于三级;三、室内环境标准应符合本规范有关章节的相应规定。
第1.0.6条观众厅面积不超过200m2或观众容量不足300座者,可按一般建筑规定执行,不受本规范限制。
第1.0.7条剧场建筑设计除应按本规范规定执行外,尚应符合《民用建筑设计通则》以及国家和专业部门颁布的现行有关设计标准、规范和规定。
影剧院设计规范影剧院建筑设计扬州大学建筑科学与工程学院建筑系建筑设计教研室张建新副教授2008年9月本课主要内容概论功能设计防火疏散常见结构形式设计案例第一章概论主要内容:1、概念2、演变历史3、剧场的分类与规模4、剧场的等级概念:观看演出和电影的室内空间和环境进行戏剧表演和放映电影的室内空间和环境演出和电影为主,会议为辅。
演变历史中国传统的戏台古西腊传统的剧场南京中山陵音乐台国家大剧院某影剧院方案剧场的分类与规模分类歌舞剧场话剧剧场戏剧剧场其他音乐厅木偶剧场杂技、马戏场书场、曲艺场规模特大型:1601座以上大型:1201--1600座中型:801--1200座小型:300--800座剧场的等级不低于III级20--50年一般性文娱团体演出的一般剧场丙等剧场不低于II级50--100年省、市、自治区一般剧场乙等剧场不低于II级100年以上省、市、自治区一般剧场甲等剧场国家级剧场、国际性文娱建筑特等剧场耐火等级耐久年限特征等级第二章功能设计设计要求功能关系总平面设计演出部分设计观众厅设计辅助部分设计设计要求良好的演出条件良好的视听条件保证安全与舒适剧场的功能关系功能组成:演出部分观众部分管理辅助部分第1节总平面设计设计要求观和演要有适当分区要组织好人流及交通运输等流线。
集散用地:03>.2M2/人热、电、空调、水等配套设施易靠近负荷中心,并注意隔震、隔声。
演员宿舍、餐厅、厨房等,如果附建时,应形成独立的防火分区。
要处理好环境设计。
前部设置广场结合内院设置室外休息场所文化娱乐综合区(体)第2节舞台演出部分舞台演出部分主台侧台及后舞台舞台设备乐池与台唇后台设计舞台及其空间尺寸一般舞台平面基本比例关系台口的宽度:D(台口宽度)是关键舞台的基本尺寸深度:大幕区表演区中景区天幕灯光区天幕至后墙宽度表演区侧幕演员活动区单式吊杆装置舞台的高度台高计算公式:H=2h+2-4m主台宽度、进深及台口宽度、高度参考表任务书的要求1.台口宽:10---14M2.台口高:6-8M3.台深:12-14M4.台宽:20-24M5.台高(包括舞台、格栅以上空间):18M.侧台的位置、功能、要求位置:位于主台的一侧或两侧功能:存放布景、道具箱包和迁换布景。

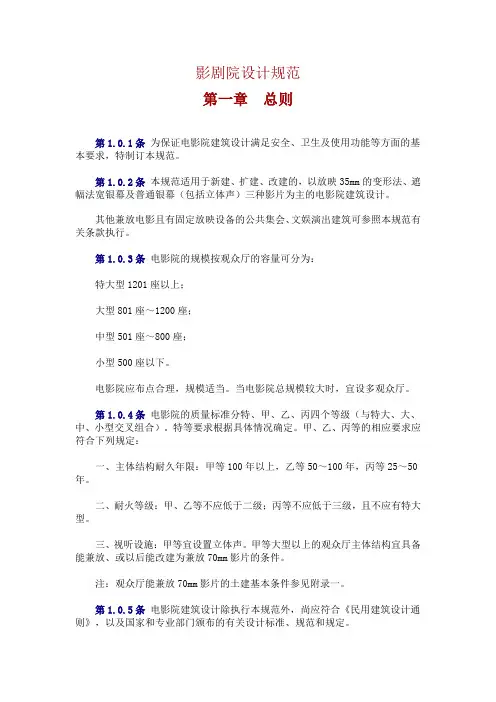

影剧院设计规范第一章 总则 第1.0.1条为保证电影院建筑设计满足安全、卫生及使用功能等方面的基本要求,特制订本规范。
第1.0.2条本规范适用于新建、扩建、改建的,以放映35mm的变形法、遮幅法宽银幕及普通银幕(包括立体声)三种影片为主的电影院建筑设计。
其他兼放电影且有固定放映设备的公共集会、文娱演出建筑可参照本规范有关条款执行。
第1.0.3条电影院的规模按观众厅的容量可分为: 特大型1201座以上; 大型801座~1200座; 中型501座~800座; 小型500座以下。
电影院应布点合理,规模适当。
当电影院总规模较大时,宜设多观众厅。
第1.0.4条电影院的质量标准分特、甲、乙、丙四个等级(与特大、大、中、小型交叉组合)。
特等要求根据具体情况确定。
甲、乙、丙等的相应要求应符合下列规定: 一、主体结构耐久年限:甲等100年以上,乙等50~100年,丙等25~50年。
二、耐火等级:甲、乙等不应低于二级;丙等不应低于三级,且不应有特大型。
三、视听设施:甲等宜设置立体声。
甲等大型以上的观众厅主体结构宜具备能兼放、或以后能改建为兼放70mm影片的条件。
注:观众厅能兼放70mm影片的土建基本条件参见附录一。
第1.0.5条电影院建筑设计除执行本规范外,尚应符合《民用建筑设计通则》,以及国家和专业部门颁布的有关设计标准、规范和规定。
第二章 基地和总平面 第2.0.1条电影院基地选择应根据当地城镇建设总体规划,合理布置,并应符合下列规定: 一、基地的主要入口应临接城镇道路、广场或空地; 二、主要入口前道路通行宽度除不应小于安全出口宽度总和外,且中、小型电影院不应小于8m,大型不应小于12m,特大型不应小于15m; 三、主要入口前的集散空地,中、小型电影院应按每座0.2㎡计,大型、特大型电影院除应满足此要求外,且深度不应小于10m; 四、多观众厅电影院各主要面的集散空地应按实际分配的最多人数计算;总座位数2000座以上的电影院宜分数处集散; 五、位于交叉口的电影院尚应满足城镇有关交通车行视距的规定。
4.1。
1 电影院的规模按总座位数可划分为特大型、大型、中型和小型四个规模。
不同规模的电影院应符合下列规定:1 特大型电影院的总座位数应大于1800个,观众厅不宜少于11个;2 大型电影院的总座位数宜为1201~1800个,观众厅宜为8~10个;3 中型电影院的总座位数宜为701~1200个,观众厅宜为5~7个;4 小型电影院的总座位数宜小于等于700个,观众厅不宜少于4个。
本方案电影院为中型电影院,座位数为737个,观众厅为6个,其中包括5个容纳89人的小厅,以及一个容纳292人的大厅,小厅尺寸为13。
72mX10。
2m,长宽比例为1。
35:1(1.3—1.7);高度为8.9m.建筑面积约为140㎡;大厅尺寸为25mX15m,长宽比例为1。
66:1(1.3—1。
7);建筑面积约为375㎡,高度为8。
9m;六个观众厅斜视角为40°(≤45°),小厅的仰视角为40。
11°(≤45°),放映俯角为5。
61°(≤6°),最近视距为5。
1m(≥0.55W,W=8m),最远视距为12。
1m(≤2。
2W,W=8m);大厅的仰视角为40.14°(≤45°),放映俯角为4。
70°(≤6°),最近视角为6。
1m(≥0.55W,W=13m),最远视距为23。
6m(≤2。
2W,W=13m);集中设置的放映机房有两处,走道相通,放映机房的净深为2.80m,净高为2.8m,放映机镜头光轴距离机房地面高度为1。
25m;主要的功能空间分为观众厅、公共区域、放映机房和其他用房;公共区域分为门厅、休息厅、售票处、小卖部、厕所等,满足群众的需求;其他用房宜包括多种营业用房、建筑设备用房、智能化系统机房和员工用房等4. 2 观众厅1 观众厅的设计应与银幕的设置空间统一考虑,观众厅的长度不宜大于30m,观众厅长度与宽度的比例宜为(1。
5±0.2):1;4 观众厅净高度不宜小于视点高度、银幕高度与银幕上方的黑框高度(0。
影剧院设计规范第条电影院的规模按观众厅的容量可分为:特大型1201座以上;大型801座~1200座;中型501座~800座;小型500座以下。
电影院应布点合理,规模适当。
当电影院总规模较大时,宜设多观众厅。
第条电影院的质量标准分特、甲、乙、丙四个等级(与特大、大、中、小型交叉组合)。
特等要求根据具体情况确定。
甲、乙、丙等的相应要求应符合下列规定:一、主体结构耐久年限:甲等100年以上,乙等50~100年,丙等25~50年。
二、耐火等级:甲、乙等不应低于二级;丙等不应低于三级,且不应有特大型。
三、视听设施:甲等宜设置立体声。
甲等大型以上的观众厅主体结构宜具备能兼放、或以后能改建为兼放70mm影片的条件。
注:观众厅能兼放70mm影片的土建基本条件参见附录一。
第二章基地和总平面第条电影院基地选择应根据当地城镇建设总体规划,合理布置,并应符合下列规定:一、基地的主要入口应临接城镇道路、广场或空地;二、主要入口前道路通行宽度除不应小于安全出口宽度总和外,且中、小型电影院不应小于8m,大型不应小于12m,特大型不应小于15m;三、主要入口前的集散空地,中、小型电影院应按每座㎡计,大型、特大型电影院除应满足此要求外,且深度不应小于10m;四、多观众厅电影院各主要面的集散空地应按实际分配的最多人数计算;总座位数2000座以上的电影院宜分数处集散;五、位于交叉口的电影院尚应满足城镇有关交通车行视距的规定。
第条总平面布置应功能分区明确,人行交通与车行交通、观众流线与内部路线(工艺及管理)明确便捷,互不干扰,并应符合下列规定:一、在火灾或其他紧急情况下,应能使观众及工作人员迅速疏散至有照明的安全地带,并为消防作业提供合适的通路及场地;二、一面临街的电影院,中、小型至少应有另一侧临内院空地或通路,大型、特大型至少应有另两侧临内院空地或通路,其宽度均不应小于;三、合建、附建的电影院除以防火墙与毗邻建筑划分成独立防火分区外,其余临空部分仍应按上款执行;四、设备用房应置于对观众干扰最少的位置,且应注意安全、卫生、消声、减振和设备安装维修的方便;五、总平面内宜设机动车及自行车停车场,或由城镇交通规划统一考虑;六、总平面内尚应满足排水、隔噪、节能等方面的要求,并根据条件布置绿化。
剧场建筑设计规范总则一、为保证剧场建筑设计满足使用功能、安全、卫生及舞台工艺等方面的基本要求,制定本规范。
二、本规范适用于剧场建筑的新建、改建和扩建设计。
不适用于观众超过200m2或观众容量不足300座的剧场建筑。
三、剧场建筑根据使用性质及观演条件可分为歌舞、话剧、戏曲三类。
剧场为多功能时,其技术规定应按其主要使用性质确定,其他用途应适当兼顾.四、剧场建筑规模按观众容量可分为:特大型1601座以上;大型1201~1600座;中型801~1200座;小型300~800座。
话剧、戏曲剧场不宜超过1200座。
歌舞剧场不宜超过1800座.五、剧场建筑的等级可分为特、甲、乙、丙四个等级。
特等剧场的技术要求根据具体情况确定;甲、乙、丙等剧场应符合下列规定:1、主体结构耐久年限:甲等100年以上,乙等51~100年,丙等25~50年;2、耐火等级:甲、乙、丙等剧场均不应低于二级;3、室内环境标准及舞台工艺设备要求应符合本规范有关章节的相应规定。
六、剧场设计应进行舞台工艺设计;建筑设计与舞台工艺设计应紧密配合,互提设计参数。
七、剧场建筑设计除应符合本规范外,尚应符合国家现行的有关强制性标准的规定。
术语一、剧场theater设有演出舞台、观看表演的观众席及演员、观众用房的文娱建筑.二、观众厅auditorium设有固定座席的为观看演出用的空间。
三、池座stalls与舞台同层的观众席。
四、楼座balcony池座上的楼层观众席。
五、包厢box(in the auditorium)沿观众厅侧墙或后墙隔成小间的观众席。
六、舞台stage剧场演出部分总称,包括主台、侧台、后舞台、乐池、台唇、耳台、台口、台仓、台塔。
七、台塔fly tower主台以上至栅顶的空间。
它是舞台表演和机械运作的基本空间。
八、台仓understage舞台台面以下的空间。
九、镜框式舞台proscenium stage在观众厅和舞台之间设有台口分隔的舞台,是我国现有剧场舞台的基本形地式。
影剧院设计规范
第1.0.3条电影院的规模按观众厅的容量可分为:
特大型1201座以上;
大型801座~1200座;
中型501座~800座;
小型500座以下。
电影院应布点合理, 规模适当。
当电影院总规模较大时, 宜设多观众厅。
第1.0.4条电影院的质量标准分特、甲、乙、丙四个等级( 与特大、大、中、小型交叉组合) 。
特等要求根据具体情况确定。
甲、乙、丙等的相应要求应符合下列规定:
一、主体结构耐久年限: 甲等1 以上, 乙等50~1 , 丙等25~50年。
二、耐火等级: 甲、乙等不应低于二级; 丙等不应低于三级, 且不应有特大型。
三、视听设施: 甲等宜设置立体声。
甲等大型以上的观众厅主体结构宜具备能兼放、或以后能改建为兼放70mm影片的条件。
注: 观众厅能兼放70mm影片的土建基本条件参见附录一。
第二章基地和总平面
第2.0.1条电影院基地选择应根据当地城镇建设总体规划, 合理布置, 并应符合下列规定:
一、基地的主要入口应临接城镇道路、广场或空地;
二、主要入口前道路通行宽度除不应小于安全出口宽度总和外, 且中、小型电影院不应小于8m, 大型不应小于12m, 特大型不应小于15m;
三、主要入口前的集散空地, 中、小型电影院应按每座0.2㎡计, 大型、特大型电影院除应满足此要求外, 且深度不应小于10m;
四、多观众厅电影院各主要面的集散空地应按实际分配的最多人数计算; 总座位数座以上的电影院宜分数处集散;
五、位于交叉口的电影院尚应满足城镇有关交通车行视距的规定。
第2.0.2条总平面布置应功能分区明确, 人行交通与车行交通、观众流线与内部路线( 工艺及管理) 明确便捷, 互不干扰, 并应符合下列规定:
一、在火灾或其它紧急情况下, 应能使观众及工作人员迅速疏散至有照明的安全地带, 并为消防作业提供合适的通路及场地;
二、一面临街的电影院, 中、小型至少应有另一侧临内院空地或通路, 大型、特大型至少应有另两侧临内院空地或通路, 其宽度均不应小于3.5m;
三、合建、附建的电影院除以防火墙与毗邻建筑划分成独立防火分区外, 其余临空部分仍应按上款执行;
四、设备用房应置于对观众干扰最少的位置, 且应注意安全、
卫生、消声、减振和设备安装维修的方便;
五、总平面内宜设机动车及自行车停车场, 或由城镇交通规
划统一考虑;
六、总平面内尚应满足排水、隔噪、节能等方面的要求, 并根据条件布置绿化。
第三章观众厅
第一节视点和视距
第3.1.1条设计视点应取画面下缘中点。
池座第一排观众地面至设计视点的高差不应小于1.50m及不大于2.50m。
第3.1.2条最小视距应符合下列规定:
一、普通银幕: 宜为画面宽度的1.5倍, 并不应小于1.3倍;
二、变形法宽银幕: 当其画面高度与普通银幕画面高度相同时, 宜为宽银幕画面宽度的0.88倍, 并不应小于0.76倍; 当其画面高度大于普通银幕画面高度( 镜头焦距相等) 时, 宜为宽银幕
画面宽度的0.74倍, 并不应小于0.64倍( 均见附录二图2) 。
注: 银幕宽度、高度参见附录一。
第3.1.3条最大视距应符合下列规定:
一、普通银幕: 宜为画面宽度的5倍, 并不应大于6倍;
二、变形法宽银幕: 当其画面高度与普通银幕高度相同时, 不应大于宽银幕画面宽度的3倍; 当其画面高度大于普通银幕画面高度时, 宜为宽银幕画面宽度的2.50倍, 并不应大于3倍( 均见附录二图2) ;
三、除按上述计算外, 尚宜控制在36m以内, 最大值不应大于40m。
第二节视线和有关夹角
第3.2.1条水平斜视角不应小于45°( 见附录二图2) 。
第3.2.2条仰视角不应大于40°( 见附录二图3) 。
第3.2.3条观众厅视线升高”c”值不宜小于每排0.12m。
若受条件限制时, 可取隔排0.12m, 但此时座席中区必须错位。
第三节座席、排距和走道
第3.3.1条观众厅每座面积: 甲等不宜小于0.80㎡, 乙等不宜小于0.70㎡, 丙等不应小于0.60㎡。
注: 观众厅面积算至银幕后的墙面。
第3.3.2条观众厅座席应符合下列规定:
一、座椅扶手中距: 硬椅不应小于0.48m, 软椅不应小于
0.50m;
二、座席排距: 短排法硬椅不应小于0.75m, 软椅不应小于
0.80m; 长排法硬椅不应小于0.90m, 软椅不应小于0.95m; 台阶式( 散座、楼座) 的座席排距应比上述值适当增大; 靠后墙最后一排的排距应增大0.12m。
第3.3.3条每排座席数应符合下列规定:
一、短排法: 两侧有纵走道且为最小排距时, 每排座席数不应超过22个, 以后排距每增加50mm, 可增加2个座席;
二、长排法: 每排座席可增至50个;
三、仅一侧有纵走道时, 上述座席数相应减半。
第3.3.4条短排法两个横走道之间不宜超过20排; 靠后墙不设横走道时, 其前面的一个横走道与后墙之间不宜超过10排。
第3.3.5条座席应按弧线或与弧线近似的折线布置( 小型可按直线布置) , 或两种方法混合布置。
观众厅正中一排或1/2厅长处弧线的曲率半径一般等于银幕至最后一排的水平距离。
第3.3.6条观众厅走道除应按每百人0.60m分别计算宽度外, 尚应符合下列规定:
一、短排法的中纵走道净宽不应小于1.00m, 边走道的净宽不宜小于0.80m; 横走道的通行宽度不应小于1.20m;
二、长排法的边走道不应小于1.20m。
第3.3.7条观众厅坡地面最大坡度不应大于1:6。
超过1:6时应采用台阶式地面; 走道坡度为1:10至1:6时, 即应采用适当防滑措施, 超过1:6时应采用踏步。
