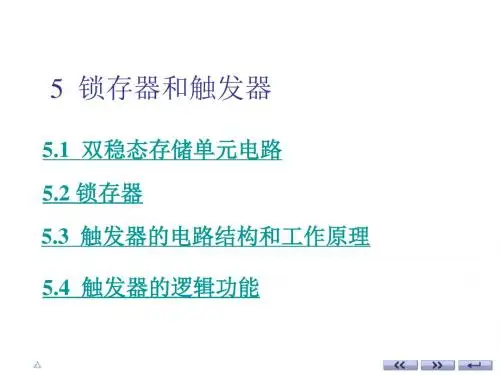

第5章_锁存器和触发器

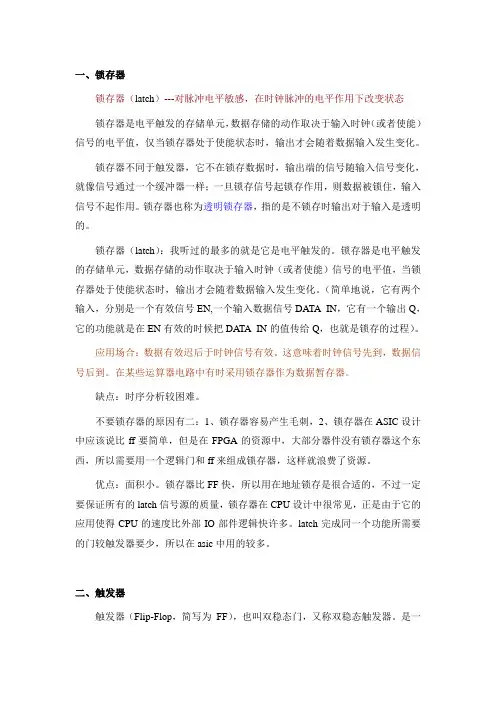

一、锁存器锁存器（latch）---对脉冲电平敏感，在时钟脉冲的电平作用下改变状态锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，仅当锁存器处于使能状态时，输出才会随着数据输入发生变化。

锁存器不同于触发器，它不在锁存数据时，输出端的信号随输入信号变化，就像信号通过一个缓冲器一样；一旦锁存信号起锁存作用，则数据被锁住，输入信号不起作用。

锁存器也称为透明锁存器，指的是不锁存时输出对于输入是透明的。

锁存器（latch）：我听过的最多的就是它是电平触发的。

锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，当锁存器处于使能状态时，输出才会随着数据输入发生变化。

（简单地说，它有两个输入，分别是一个有效信号EN,一个输入数据信号DATA_IN，它有一个输出Q，它的功能就是在EN有效的时候把DA TA_IN的值传给Q，也就是锁存的过程）。

应用场合：数据有效迟后于时钟信号有效。

这意味着时钟信号先到，数据信号后到。

在某些运算器电路中有时采用锁存器作为数据暂存器。

缺点：时序分析较困难。

不要锁存器的原因有二：1、锁存器容易产生毛刺，2、锁存器在ASIC设计中应该说比ff要简单，但是在FPGA的资源中，大部分器件没有锁存器这个东西，所以需要用一个逻辑门和ff来组成锁存器，这样就浪费了资源。

优点：面积小。

锁存器比FF快，所以用在地址锁存是很合适的，不过一定要保证所有的latch信号源的质量，锁存器在CPU设计中很常见，正是由于它的应用使得CPU的速度比外部IO部件逻辑快许多。

latch完成同一个功能所需要的门较触发器要少，所以在asic中用的较多。

二、触发器触发器（Flip-Flop，简写为FF），也叫双稳态门，又称双稳态触发器。

是一种可以在两种状态下运行的数字逻辑电路。

触发器一直保持它们的状态，直到它们收到输入脉冲，又称为触发。

当收到输入脉冲时，触发器输出就会根据规则改变状态，然后保持这种状态直到收到另一个触发。

校招基础——锁存器和触发器基本概念1、名词解释锁存器（latch）是电平触发的存储单元，数据存储的动作取决于输⼊时钟（或者使能）信号的电平值，尽当锁存器处于使能状态时，输出才会随着数据输⼊发⽣变化。

触发器（flipflop）是边沿敏感的存储单元，数据存储的动作由某⼀信号的上升或者下降沿⾏同步的。

（钟控D触发器其实就是D锁存器，边沿D触发器才是真正的D触发器）寄存器（register）是⽤来暂时存放参与运算的数据和运算结果。

在实际的数字系统中，通常把能够⽤来存储⼀组⼆进制代码的同步时序逻辑电路称为寄存器。

2、锁存器和触发器的区别锁存器同其所有的输⼊信号相关，是电平触发，当输⼊信号变化时锁存器就变化，没有时钟端，属于异步电路设计，时序分析困难且浪费⼤量芯⽚资源。

触发器受时钟控制的边沿触发，只有在时钟触发时才采样当前的输⼊产⽣输出，当然因为锁存器和触发器⼆者都是时序逻辑，所以输出不但同当前的输⼊相关，还同上⼀时间的输出相关。

3、触发器、锁存器、寄存器的区别？由于触发器内有记忆功能，因此利⽤触发器可以⽅便地构成寄存器。

由于⼀个触发器能够存储⼀位⼆进制码，所以把n个触发器的时钟端⼝连接起来就能构成⼀个存储n位⼆进制码的寄存器。

从寄存数据的⾓度来讲，寄存器和锁存器的功能是相同的；它们的区别在于寄存器是同步时钟控制，⽽锁存器是电位信号控制。

4、锁存器有哪些缺点？锁存器在不锁存数据时，输出端的信号随输⼊信号变化，就像信号通过⼀个缓存器⼀样；⼀旦锁存信号起锁存作⽤，则数据被锁住，输⼊信号不起作⽤。

因此锁存器也称为透明锁存器，指的是不锁存时输出对输⼊是透明的。

此外锁存器还有以下⼀些缺点：（1）对⽑刺敏感，不能异步复位，所以上电后处于不确定的状态。

（2）锁存器会使静态时序分析变得⾮常复杂。

（3）在 FPGA 中，基本的单元时由查找表和触发器组成的，若⽣成锁存器反⽽需要更多的资源。

5、触发器有哪些类型？根据逻辑功能不同：RS触发器、D触发器、JK触发器、T触发器和T'触发器等。

一、锁存器锁存器（latch）---对脉冲电平敏感，在时钟脉冲的电平作用下改变状态锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，仅当锁存器处于使能状态时，输出才会随着数据输入发生变化。

锁存器不同于触发器，它不在锁存数据时，输出端的信号随输入信号变化，就像信号通过一个缓冲器一样；一旦锁存信号起锁存作用，则数据被锁住，输入信号不起作用。

锁存器也称为透明锁存器，指的是不锁存时输出对于输入是透明的。

锁存器（latch）：我听过的最多的就是它是电平触发的，呵呵。

锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，当锁存器处于使能状态时，输出才会随着数据输入发生变化。

（简单地说，它有两个输入，分别是一个有效信号EN,一个输入数据信号DATA_IN，它有一个输出Q，它的功能就是在EN有效的时候把DATA_IN的值传给Q，也就是锁存的过程）。

应用场合：数据有效迟后于时钟信号有效。

这意味着时钟信号先到，数据信号后到。

在某些运算器电路中有时采用锁存器作为数据暂存器。

缺点：时序分析较困难。

不要锁存器的原因有二：1、锁存器容易产生毛刺，2、锁存器在ASIC设计中应该说比ff要简单，但是在FPGA的资源中，大部分器件没有锁存器这个东西，所以需要用一个逻辑门和ff来组成锁存器，这样就浪费了资源。

优点：面积小。

锁存器比FF快，所以用在地址锁存是很合适的，不过一定要保证所有的latch信号源的质量，锁存器在CPU设计中很常见，正是由于它的应用使得CPU的速度比外部IO部件逻辑快许多。

latch完成同一个功能所需要的门较触发器要少，所以在asic中用的较多。

二、触发器触发器（Flip-Flop，简写为 FF），也叫双稳态门，又称双稳态触发器。

是一种可以在两种状态下运行的数字逻辑电路。

触发器一直保持它们的状态，直到它们收到输入脉冲，又称为触发。

当收到输入脉冲时，触发器输出就会根据规则改变状态，然后保持这种状态直到收到另一个触发。

第5章 锁存器与触发器 习题与参考答案[题5-1] 画出图题5-1所示的SR 锁存器输出端Q 、Q 端的波形，输入端S 与R 的波形如图所示。

（设Q 初始状态为0）S RSRSRQQ....图题5-1解：SR.QQ....[题5-2] 画出图题5-2所示的SR 锁存器输出端Q 、Q 端的波形，输入端S 与R 的波形如图所示。

（设Q 初始状态为0）S RS RQQ...SR....图题5-2解：SR.Q Q......[题5-3] 画出图题5-3所示的电平触发SR 触发器输出端Q 、Q 端的波形，输入端S 、R 与CLK 的波形如图所示。

（设Q 初始状态为0）C1S RSRQQ....CLKS RCLK...图题5-3解：S RCLK..Q Q..[题5-4] 画出图题5-4所示的电平触发D 触发器输出Q 端的波形，输入端D 与CLK 的波形如图所示。

（设Q 初始状态为0）C1D DQQ....CLKDCLK..图题5-4解：DCLK..QQ....[题5-5] 画出图题5-5所示的边沿触发D 触发器输出端Q 端的波形，输入端D 与CLK 的波形如图所示。

（设Q 初始状态为0）C11DD QQ....CLKDCLK ...DQQ....CLKDCLK...C11D （1）（2）图题5-5解：DCLK ...DCLK...（1）（2）QQ....[题5-6] 画出图题5-6所示的边沿D 触发器输出Q 端的波形，CLK 的波形如图所示。

（设Q 初始状态为0）C11D Q 1CLK....CLK.1C11D Q 2CLK .CLK .图题5-6解：CLK....Q1Q2Q3...[题5-7] 试画出图题5-7所示电路输出端Q 1、Q 0端的波形，CLK 的波形如图所示。

（设Q 初始状态为0）CLK.....图题5-7解：..CLK...Q0Q1[题5-8] 画出图题5-8所示的JK 触发器输出Q 端的波形，输入端J 、K 与CLK 的波形如图所示。

（完整）数字逻辑第五章编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）数字逻辑第五章）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）数字逻辑第五章的全部内容。

第五章触发器------—----——-—--—-——-—-——------———--—-———--———————-——-—-—-———-—————-——-—---1 ：具有：置0、置1、保持和翻转功能的触发器是（ ).A：JK触发器B:SR触发器C：D触发器D：T触发器您选择的答案: 正确答案： A知识点：JK触发器的特性为：J=0， K=0时，Q状态为保持；J=0， K=1时，Q状态为置0；J=1， K=0时，Q状态为置1;J=1, K=1时,Q状态为翻转--—--———----—----—---—---—---—-——--—-——--——--—--------——--—--———-—--—-------2 ：对于JK触发器，输入J＝0，K＝1，CLK脉冲作用后,触发器的次态应为（）。
