高中学业水平考试物理实验复习共21页

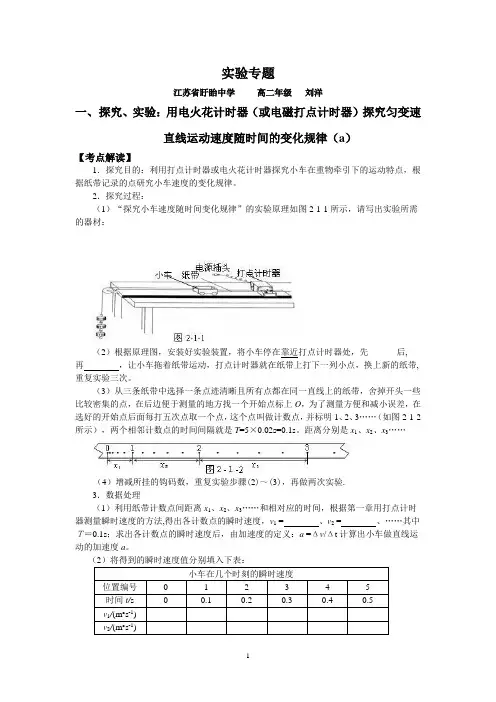

实验专题江苏省盱眙中学高二年级刘洋一、探究、实验：用电火花计时器（或电磁打点计时器）探究匀变速直线运动速度随时间的变化规律（a）【考点解读】1．探究目的：利用打点计时器或电火花计时器探究小车在重物牵引下的运动特点，根据纸带记录的点研究小车速度的变化规律。

2．探究过程：（1）“探究小车速度随时间变化规律”的实验原理如图2-1-1所示，请写出实验所需的器材：_____________________________________________________________________（2）根据原理图，安装好实验装置，将小车停在靠近打点计时器处，先___ ___后,再，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点，换上新的纸带,重复实验三次。

（3）从三条纸带中选择一条点迹清晰且所有点都在同一直线上的纸带，舍掉开头一些比较密集的点，在后边便于测量的地方找一个开始点标上O，为了测量方便和减小误差，在选好的开始点后面每打五次点取一个点，这个点叫做计数点，并标明1、2、3……（如图2-1-2所示），两个相邻计数点的时间间隔就是T=5×0.02s=0.1s。

距离分别是x1、x2、x3……（4）增减所挂的钩码数，重复实验步骤(2)～(3)，再做两次实验.3．数据处理（1）利用纸带计数点间距离x1、x2、x3……和相对应的时间，根据第一章用打点计时器测量瞬时速度的方法,得出各计数点的瞬时速度，v1 = 、v2 = 、……其中Ｔ＝0.1s；求出各计数点的瞬时速度后，由加速度的定义：a =Δv/Δt计算出小车做直线运动的加速度a。

运用“拟合”描点法画v-t图象：在科学上,为了描述实验中测量量之间的关系,先将其在坐标系中描点,然后用一条曲线(包括直线)“拟合”这些点,使画出的曲线两侧的点数大致相同,这种描点方法叫拟合描点法。

每次实验，描出的几个点都大致在一条直线上，由于实验误差是不可避免的,所以有些点会落在直线的左边,有些点落在了直线的右边，如果是没有误差的理想情况，这些点才能全部落在直线上。

物理学业水平测试复习必修1知识点1.质点（A ）(1)如果研究物体的运动时，可以不考虑它的大小和形状，就可以把物体看作一个有质量的点．用来代替物体的有质量的点叫做质点．(2)质点是对实际物体进行科学抽象而得到的一种理想化模型．对具体物体是否能视作质点，要看在所研究的问题中，物体的大小形状是否属于无关因素或次要因素．(3)注意：不能以物体的绝对大小作为判断质点的依据。

并不是只有足够小的物体才可以看作质点2.参考系（A ）要描述一个物体的运动，首先要选定某个其他物体做参考，观察物体相对于这个“其他物体”的位置是否随时间变化，以及怎样变化。

这种用来做参考的物体称为参考系。

描述研究对象相对参考系的运动情况时，可假设参考系是“不动”的（世界上任何物体都处在不断运动的状态中，只是为了研究方便，假设参考系不动而已。

）3.路程和位移、时间和时刻（A ）路程是物体运动轨迹的长度，是标量。

位移表示物体（质点）的位置变化。

从初位置到末位置作一条有向线段，用这条有向线段表示位移，是矢量。

位移的大小用两点间的距离的绝对值表示，用正负号表示位移的方向。

4.速度平均速度和瞬时速度与速率（A ）——单位：m/s如果在时间t 内物体的位移是x ，它的速度就可以表示为（1）平均速度tx v（2）如果t 非常非常小，就可以认为tx 表示的是物体在时刻t 的速度，这个速度叫做瞬时速度。

速度是表示运动物体位置变化快慢的物理量，是位移对时间的变化率，是矢量。

路程是表示物体运动快慢的物理量，是路程对时间的变化率，是标量。

时间时刻sx图1如图一所示，速度：v=s/t 速率；x/t在直线运动中，速度的大小等于速率的大小。

在曲线运动中，速度的大小小于速率的大小。

总而言之，速度的大小不大于速率的大小。

5.匀速直线运动（A ）任意相等时间内位移相等的直线运动叫匀速直线运动。

即在任意时间内，速度的大小和方向均不变，也就是加速度为0.6.加速度（A ）——单位：m/s2加速度是速度的变化量与发生这一变化所用时间的比值，tv aa 的方向与△v 的方向一致，是矢量。

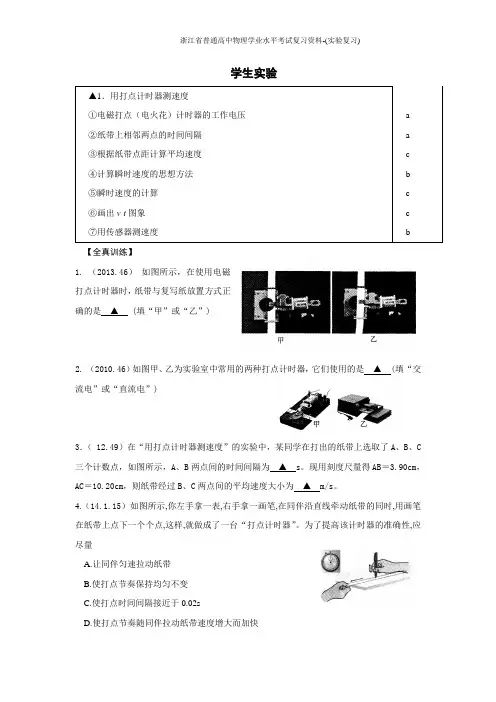

学生实验▲1．用打点计时器测速度①电磁打点（电火花）计时器的工作电压②纸带上相邻两点的时间间隔③根据纸带点距计算平均速度④计算瞬时速度的思想方法⑤瞬时速度的计算⑥画出v-t图象⑦用传感器测速度a a c b c c b【全真训练】1. （2013.46）如图所示，在使用电磁打点计时器时，纸带与复写纸放置方式正确的是▲ (填“甲”或“乙”)2. （2010.46）如图甲、乙为实验室中常用的两种打点计时器，它们使用的是▲ (填“交流电”或“直流电”)3．（ 12.49）在“用打点计时器测速度”的实验中，某同学在打出的纸带上选取了A、B、C 三个计数点，如图所示，A、B两点间的时间间隔为▲ s。

现用刻度尺量得AB＝3.90cm，AC＝10.20cm，则纸带经过B、C两点间的平均速度大小为▲ m/s。

4.（14.1.15）如图所示,你左手拿一表,右手拿一画笔,在同伴沿直线牵动纸带的同时,用画笔在纸带上点下一个个点,这样,就做成了一台“打点计时器”。

为了提高该计时器的准确性,应尽量A.让同伴匀速拉动纸带B.使打点节奏保持均匀不变C.使打点时间间隔接近于0.02sD.使打点节奏随同伴拉动纸带速度增大而加快5．（ 12.24）如图所示，在倾斜导轨上固定一光电门，让装有挡光片的小车每次从同一位置由静止开始下滑，实验中分别记录了四种挡光片的宽度及相应的挡光时间，数据见表格。

为了尽可能准确得到挡光片开始挡光时小车的瞬时速度，应选择的测量数据是A．第1组B．第2组C．第3组D．第4组6.（09.3）如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是A.使纸带做匀速运动B.使纸带做匀加速运动C.使打点时间间隔相等D.使打点时间间隔为0.02s7．（08.45）如图所示为同一打点计时器打出的两条纸带，记录了甲、乙两辆小车的运动情况．从纸带可分析出▲运动的速度较大．▲2．探究小车速度随时间变化的规律①实验器材的正确使用②纸带及测量点（计数点）选择③瞬时速度的计算方法④计算各测量点的瞬时速度⑤用图象法研究速度随时间变化的规律b b b c c【全真训练】1.（14.1.32）某同学用如图所示的实验装置研究小车在斜面上的运动。

高中学业水平物理实验操作考查复习题 一、考点1：（A ）用打点计时器探究匀变速直线运动 实验步骤与要求的注意事项： ⑴使用的是交变电源，不是直流电源；⑵实验用具中带点计时器本身就有计时的功能，所以实验材料不需要秒表；⑶实验前应让木块（小车）紧靠打点计时器；⑷实验时要先通电，再释放纸带；⑸重复实验多次，减小误差；⑹计数点的选取：每个计数点之间相差0.02秒，一般五个计数点描一个点（0.1秒），要分清情况。

相关公式（计算时注意单位的转化，cm 到m ）：2B AB BC T υ+=，2C BC CD Tυ+= 2C B CD BC a T T υυ--== 此图为匀加数直线运动，加速度方向与速度方向相同。

考点精练：1.在用电火花计时器（或电磁打点计时器）研究匀变速直线运动的实验中，某同学打出了一条纸带，已知计时器打点的时间间隔为0.02s ，他按打点先后顺序每5个点取1个计数点，得到了O 、A 、B 、C 、D 等几个计数点，如图所示，则相邻两个计数点之间的时间间隔为 s 。

用刻度尺量得OA=1.50cm ，AB=1.90cm ，BC=2.30cm ，CD=2.70cm.由此可知，纸带做 运动（选填“匀加速”或“匀减速”），打C 点时纸带的速度大小为 m/s ，小车的加速度为大小为_______m ／s 2。

2.在研究匀变速直线运动规律的实验中，做匀变速直线运动的小车带动纸带运动，用打点计时器打下一条点迹清晰的纸带，如图所示．打点计时器打点的时间间隔为0.02s ，按打点时间先后顺序，每五个点取一个计数点，依次得到A 、B 、C 、D 、E 五个计数点．用刻度尺量得B 、C 、D 、E 各点到A 点的距离分别为AB ＝7.60cm ，AC ＝13.60cm ，AD ＝18.00cm ，AE ＝20.80cm ．由此可知，打点计时器打B 点时，小车的速度为 m/s ，小车运动的加速度大小为 m/s 2，加速度方向与小车运动方向 （填“相同”或“相反”）．3.（ ）由打点计时器打出的纸带可以直接得到（可直接测量得到，而不需经过计算）的物理量是：A 、时间间隔 B 、位移 C 、加速度 D 、平均速度4．( )接通电源与让纸带(随物体)开始运动，这两个操作的时间关系应当是A B C D E·C P A 、先接通电源，后释放纸带 B 、先释放纸带，后接通电源C 、释放纸带的同时接通电源D 、先接通电源或先释放纸带都可以5．电磁打点计时器的电源是_____电源，工作电压为________伏，电火花打点计时器的电源是______电源，工作电压为______伏，实验室使用我国民用电时，每隔________秒打一次点，如果每打5个取一个计数点，即相邻两个计数点间的时间间隔为_______秒。

A O 高二物理会考题专题训练(实验、计算专题)基本实验：实验题一：“平行四边形定则”验证答：①两次应拉到同一位置（效果相同）②橡皮筋和弹簧测力计与纸面是平行的③本实验中用到的方法是：等效替代法1．在做《互成角度的两个力的合成》实验时，应特别注意如下事项： ①．在使用弹簧秤的时候，要使它的弹簧与木板平面_________； ②．两次测拉力时，一定要使橡皮条的结点拉到__________;③．在记录拉力的大小的同时，还要记下拉力的_________2．在“验证平行四边形定则”实验中，所采用的科学研究方法()A ．控制变量的方法B ．类比的方法C ．科学推理的方法D ．等效替代的方法3．在“验证平行四边形定则”实验中，F1和F2表示两个互成角度的力，F 表示由平行四边定则画出的合力，F 1表示根据“等效性”由实验方法得到的合力，如图符合事实的是（）实验二—“变速直线运动”验证（纸带的处理） 答：①单位一定要转化为国际单位②看清题目中两计数间的时间间隔是0.1s 、还是0.02s ③相关计算的两个公式：④1．电磁打点计时器是一种使用交流电的用于计时的仪器。

当电源的频率是50Hz 时，它每隔0.02秒打一次点。

2．电磁打点计时器是一种使用低压_____（填“交”或“直”）流电源的计时仪器。

3．关于打点计时器的使用，下列说法中不正确的是（）A ．打点计时器应用交流电源，交流电频率为50Hz ；B ．纸带必须穿过限位孔，并注意把纸带压在复写纸的下面；C ．为减小摩擦，每次测量应先将纸带理顺。

D ．要先释放纸带，后通电；4.如图所示是“研究匀变速直线运动”的实验中得到的一条纸带，舍去前面比较密集的点，从0点开始将每5个点取做1个计数点，量得s 1＝1.20cm ，s 2＝2.60cm ，s 3＝4.00cm ，那么小车的加速度a ＝＿＿＿＿m ／s 2；第2点的瞬时速度大小V 2＝＿＿＿＿m ／s 。

5、测定匀变速直线运动加速度的实验中所需的器材是电磁打点计时器、纸带、复写纸片、小桶小车、细绳、一端有滑轮的长木板、刻度尺、钩码、两根导线。

物理必修实验复习有效数字及一般仪器读数【偏差】是丈量值与真切值的差别，分为 ______偏差和 ______偏差，均不行防止。

减小系统偏差的方法，是改进实验方法，改进实验仪器；减小有时偏差的方法，能够多进行几次丈量，求出几次丈量的数值的均匀值。

【有效数字】从左往右，从第一个不为零的数字起，到右侧最末一位估读数字为止， 包含末位的零都是有效数字。

如 0.3600 是 ____位有效数字。

1、以下数据是三位有效数字的是（）A 、 5.30sB 、 0.08kgC 、0.690ND 、8.74× 105km【读数】刻度尺、秒表、弹簧秤、温度表、电流表、电压表等一般仪器的读数，要求读到最小刻度后再往下估读一位 。

2、请读出以下仪器读数12345678 9128 590 31 2A 、用刻度尺丈量，该物体的长度为cm14 0 1 335726 13 2 4125512335114B 、电压表量程为3V 时，读数为 _____VC 、电压表量程为 15V 时，读数为 _____V24 10 5D 、该秒表的读数为____分 ______秒65 10 3 53 9 8 76 37V实验一：长度的丈量152285139【游标卡尺】除电子仪器外，游标卡尺是高中阶段独一不需要估读的丈量仪器。

10利用 ___________ 能够丈量部件的厚度和管的外径，利用 20___________ 能够丈量槽的宽度和管的内径，利用491841 ___________能够丈量槽和筒的深度。

1210 分度20 分度 47 1645 14 4350分度游标总格数 ____格 ____格 ____ 格 游标总长____mm____mm____mm精准度1 mm=____mm1110mm=____mmmm=____mm2050最后读数 mm 以下位数 ____位____位____ 位【读数规则】读数 =主尺读数 +游标读数=[( 从游标的 0 刻度对上去读 )主尺 cm ×10 + 主尺 mm] + 游标对齐格数×精准度 mm3、用右图游标卡尺丈量长度，能够正确到 ____mm ，若用该游标卡尺丈量一金属铜的外径以下图， 读数为 _______mm 。

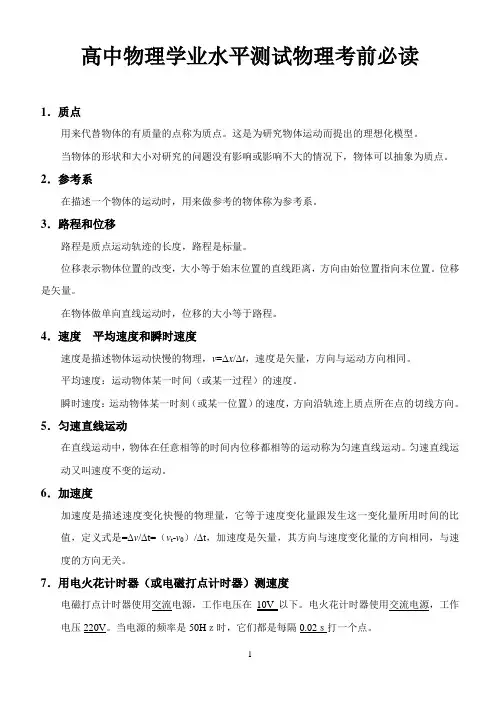

高中物理学业水平测试物理考前必读1．质点用来代替物体的有质量的点称为质点。

这是为研究物体运动而提出的理想化模型。

当物体的形状和大小对研究的问题没有影响或影响不大的情况下，物体可以抽象为质点。

2．参考系在描述一个物体的运动时，用来做参考的物体称为参考系。

3．路程和位移路程是质点运动轨迹的长度，路程是标量。

位移表示物体位置的改变，大小等于始末位置的直线距离，方向由始位置指向末位置。

位移是矢量。

在物体做单向直线运动时，位移的大小等于路程。

4．速度平均速度和瞬时速度速度是描述物体运动快慢的物理，v=Δx/Δt，速度是矢量，方向与运动方向相同。

平均速度：运动物体某一时间（或某一过程）的速度。

瞬时速度：运动物体某一时刻（或某一位置）的速度，方向沿轨迹上质点所在点的切线方向。

5．匀速直线运动在直线运动中，物体在任意相等的时间内位移都相等的运动称为匀速直线运动。

匀速直线运动又叫速度不变的运动。

6．加速度加速度是描述速度变化快慢的物理量，它等于速度变化量跟发生这一变化量所用时间的比值，定义式是=Δv/Δt=（v t-v0）/Δt，加速度是矢量，其方向与速度变化量的方向相同，与速度的方向无关。

7．用电火花计时器（或电磁打点计时器）测速度电磁打点计时器使用交流电源，工作电压在10V以下。

电火花计时器使用交流电源，工作电压220V。

当电源的频率是50Hｚ时，它们都是每隔0.02ｓ打一个点。

tx v ∆∆= 若t ∆越短，平均速度就越接近该点的瞬时速度 8．用电火花计时器（或电磁打点计时器）探究匀变速直线运动的速度随时间的变化规律tx v v t ==2 匀变速直线运动时，物体某段时间的中间时刻速度等于这段过程的平均速度9．匀变速直线运动规律 B速度公式：at v v +=0 位移公式：2021at t v x += 位移速度公式：ax v v 2202=- 平均速度公式：t x v v v =+=20 10．匀变速直线运动规律的速度时间图像纵坐标表示物体运动的速度，横坐标表示时间 图像意义：表示物体速度随时间的变化规律 ①表示物体做 匀速直线运动 ； ②表示物体做 匀加速直线运动 ； ③表示物体做 匀减速直线运动 ；①②③交点的纵坐标表示三个运动物体的速度相等；图中阴影部分面积表示0～t 1时间内②的位移11．匀速直线运动规律的位移时间图像纵坐标表示物体运动的位移，横坐标表示时间 图像意义：表示物体位移随时间的变化规律 ①表示物体做 静止 ； ②表示物体做 匀速直线运动 ； ③表示物体做 匀速直线运动 ；①②③交点的纵坐标表示三个运动物体相遇时的位移相同。
