模数转换与数模转换电路问答No. 001Σ-Δ型模数转换器与传统的A/D转换器有什么差别？Σ-Δ型模数转换器由Σ-Δ调制器和数字抽取滤波器组成，Σ-Δ调制器量化对象不是传统A/D转换器中信号采样点的幅值，而是相邻两个采样点幅值之间的差值，并将这种值编码为1位的数字信号输出；数字抽取滤波器则具有数字抽取（重采样）和低通滤波的双重功能。

它和传统滤波器最大的差别在于：传统的A/D转换器可以多个通道模拟信号输入共用一个转换器，而Σ-Δ型模数转换器是一个通道一个转换器，传统的A/D转换器每一通道的前端都需要一个抗混叠滤波器，而Σ-Δ型模数转换器因其数字抽取滤波器具有低通滤波功能而避免了混叠失真，所以不需要此器件。

No. 002I2C接口9通道14位电流DAC MAX5112的性能如何？MAX5112是一款14位、9通道电流输出数/模转换器（DAC）（见图1）。

该器件工作在低至3.0V电源，并提供14位的性能，而无需任何调整。

图1MAX5112的内部功能框图器件输出范围优化用于偏置大功率可调节激光源，9个通道中每一路都带有电流源。

并行连接DAC输出可获得额外电流或更高的分辨率。

器件包含内部基准。

I2C兼容接口能够以高达400MHz的时钟速率驱动器件，通过高电平有效的异步CLR输入能够将DAC复位至0，无需使用串口。

器件为驱动接口逻辑电路提供独立的电源输入。

MAX5112工作在-40℃～+105℃温度范围，提供3mm×3mm、36焊球WLP 和5mm×5mm、32引脚TQFN封装。

MAX5112的特点和优势：●低至3.0V的供电电压●集成多路复用器用于输出1和输出2●并行连接输出可增大电流或提高分辨率●I2C兼容串行接口●内部基准●过热保护●-40℃～+105℃温度范围●提供36焊球WLP或32引脚TQFN封装No. 003A/D前都需要加抗混叠滤波器吗？根据奈奎斯特采样定律，A/D的采样频率fs必须高于信号最高频率的两倍，因此一般A/D在进行数模转换前，都会在A/D前加一个抗混迭滤波器，滤去fs/2以上的频率，消除混迭失真的影响。

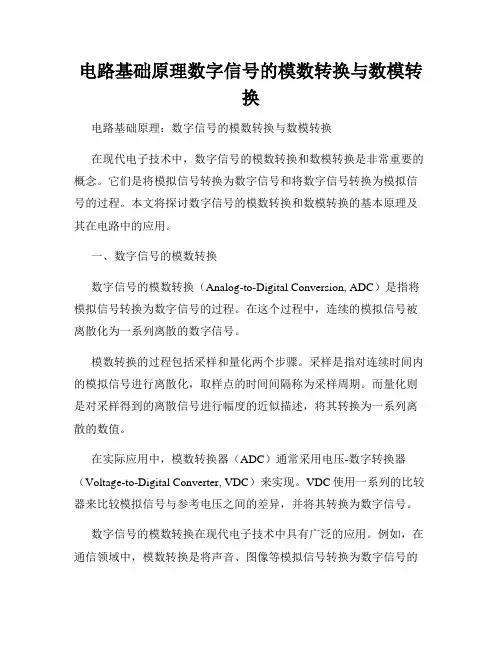

电路基础原理数字信号的模数转换与数模转换电路基础原理：数字信号的模数转换与数模转换在现代电子技术中，数字信号的模数转换和数模转换是非常重要的概念。

它们是将模拟信号转换为数字信号和将数字信号转换为模拟信号的过程。

本文将探讨数字信号的模数转换和数模转换的基本原理及其在电路中的应用。

一、数字信号的模数转换数字信号的模数转换（Analog-to-Digital Conversion, ADC）是指将模拟信号转换为数字信号的过程。

在这个过程中，连续的模拟信号被离散化为一系列离散的数字信号。

模数转换的过程包括采样和量化两个步骤。

采样是指对连续时间内的模拟信号进行离散化，取样点的时间间隔称为采样周期。

而量化则是对采样得到的离散信号进行幅度的近似描述，将其转换为一系列离散的数值。

在实际应用中，模数转换器（ADC）通常采用电压-数字转换器（Voltage-to-Digital Converter, VDC）来实现。

VDC使用一系列的比较器来比较模拟信号与参考电压之间的差异，并将其转换为数字信号。

数字信号的模数转换在现代电子技术中具有广泛的应用。

例如，在通信领域中，模数转换是将声音、图像等模拟信号转换为数字信号的关键步骤。

在工业自动化中，模数转换则是传感器将物理量转换为数字信号的基础。

二、数字信号的数模转换数字信号的数模转换（Digital-to-Analog Conversion, DAC）是指将数字信号转换为模拟信号的过程。

在这个过程中，一系列离散的数字信号被重构为连续的模拟信号。

数模转换的过程包括数值恢复和模拟滤波两个步骤。

数值恢复是指根据数字信号的编码方式，将数字信号转换为相应的数值。

而模拟滤波则是通过滤波器对数值恢复后的数字信号进行平滑处理，去除数字信号中的高频成分，生成连续的模拟信号。

在实际应用中，数模转换器（DAC）通常采用数字-电压转换器（Digital-to-Voltage Converter, DVC）来实现。

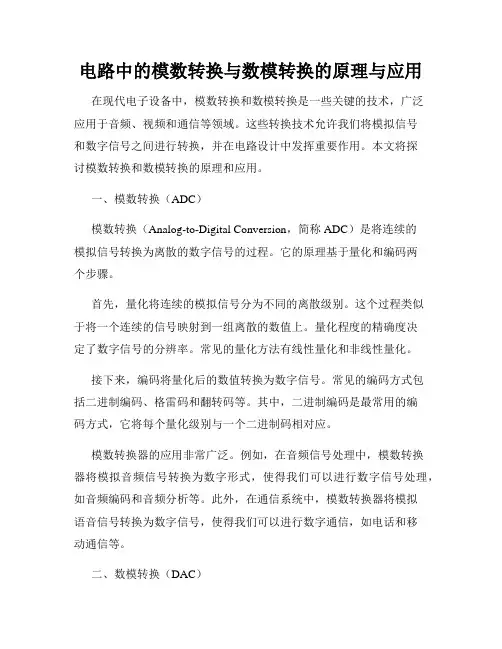

电路中的模数转换与数模转换的原理与应用在现代电子设备中，模数转换和数模转换是一些关键的技术，广泛应用于音频、视频和通信等领域。

这些转换技术允许我们将模拟信号和数字信号之间进行转换，并在电路设计中发挥重要作用。

本文将探讨模数转换和数模转换的原理和应用。

一、模数转换（ADC）模数转换（Analog-to-Digital Conversion，简称ADC）是将连续的模拟信号转换为离散的数字信号的过程。

它的原理基于量化和编码两个步骤。

首先，量化将连续的模拟信号分为不同的离散级别。

这个过程类似于将一个连续的信号映射到一组离散的数值上。

量化程度的精确度决定了数字信号的分辨率。

常见的量化方法有线性量化和非线性量化。

接下来，编码将量化后的数值转换为数字信号。

常见的编码方式包括二进制编码、格雷码和翻转码等。

其中，二进制编码是最常用的编码方式，它将每个量化级别与一个二进制码相对应。

模数转换器的应用非常广泛。

例如，在音频信号处理中，模数转换器将模拟音频信号转换为数字形式，使得我们可以进行数字信号处理，如音频编码和音频分析等。

此外，在通信系统中，模数转换器将模拟语音信号转换为数字信号，使得我们可以进行数字通信，如电话和移动通信等。

二、数模转换（DAC）数模转换（Digital-to-Analog Conversion，简称DAC）是将离散的数字信号转换为连续的模拟信号的过程。

它的原理与模数转换相反，包括解码和重构两个步骤。

首先，解码将数字信号转换为对应的离散数值。

解码过程与编码过程相反，常见的解码方式包括二进制解码和查找表解码等。

接着，重构将解码后的数值转换为模拟信号。

重构过程类似于对数字信号进行插值和滤波，以恢复出连续的模拟信号。

数模转换器在许多领域中也得到广泛应用。

例如，在音频播放器中，数模转换器将数字音频信号转换为模拟音频信号，供扬声器播放。

此外，在调制解调器中，数模转换器将数字通信信号转换为模拟信号，使其可以被传输和接收。

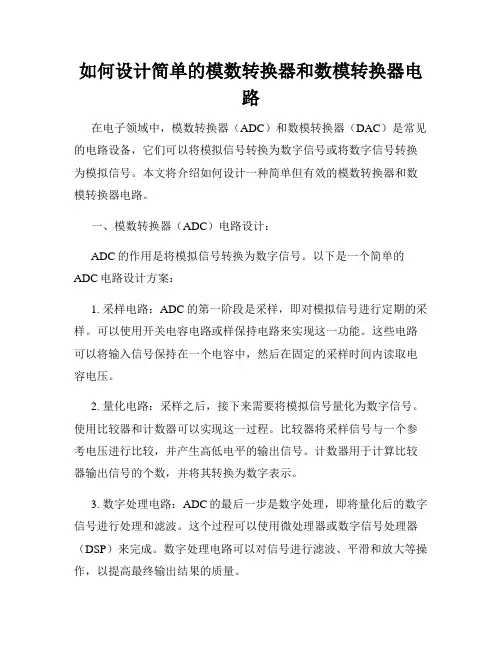

如何设计简单的模数转换器和数模转换器电路在电子领域中，模数转换器（ADC）和数模转换器（DAC）是常见的电路设备，它们可以将模拟信号转换为数字信号或将数字信号转换为模拟信号。

本文将介绍如何设计一种简单但有效的模数转换器和数模转换器电路。

一、模数转换器（ADC）电路设计：ADC的作用是将模拟信号转换为数字信号。

以下是一个简单的ADC电路设计方案：1. 采样电路：ADC的第一阶段是采样，即对模拟信号进行定期的采样。

可以使用开关电容电路或样保持电路来实现这一功能。

这些电路可以将输入信号保持在一个电容中，然后在固定的采样时间内读取电容电压。

2. 量化电路：采样之后，接下来需要将模拟信号量化为数字信号。

使用比较器和计数器可以实现这一过程。

比较器将采样信号与一个参考电压进行比较，并产生高低电平的输出信号。

计数器用于计算比较器输出信号的个数，并将其转换为数字表示。

3. 数字处理电路：ADC的最后一步是数字处理，即将量化后的数字信号进行处理和滤波。

这个过程可以使用微处理器或数字信号处理器（DSP）来完成。

数字处理电路可以对信号进行滤波、平滑和放大等操作，以提高最终输出结果的质量。

二、数模转换器（DAC）电路设计：DAC的作用是将数字信号转换为模拟信号。

以下是一个简单的DAC电路设计方案：1. 数字信号处理：DAC的第一步是对数字信号进行处理。

这可以通过计算机、FPGA或其他数字处理设备来完成。

在这一步中，将数字信号转换为对应的数值表示。

2. 数字到模拟转换：将处理后的数字信号转换为模拟信号的常用方法是使用数字锯齿波发生器。

数字锯齿波发生器通过逐步增加或减小电压的值来产生连续的模拟输出信号。

可以使用操作放大器和运算放大器来实现这个功能。

3. 输出放大和滤波：模拟信号产生后，可能需要通过放大器进行放大以适应实际应用场景。

此外，还可以使用滤波器来去除模拟信号中的噪声和杂散成分，以提高输出信号的质量和稳定性。

总结：通过以上简单的电路设计方案，我们可以实现基本的模数转换器和数模转换器。

第九章 数模（D/A ）和模数（A/D ）转换电路一、 内容提要模拟信号到数字信号的转换称为模—数转换，或称为A/D （Analog to Digital ），把实现A/D 转换的电路称为A/D 转换器（Analog Digital Converter ADC ）；从数字信号到模拟信号的转换称为D/A （Digital to Analog ）转换，把实现D/A 转换的电路称为D/A 转换器（ Digital Analog Converter DAC ）。

ADC 和DAC 是沟通模拟电路和数字电路的桥梁，也可称之为两者之间的接口。

二、 重点难点本章重点内容有：1、D/A 转换器的基本工作原理（包括双极性输出），输入与输出关系的定量计算；2、A/D 转换器的主要类型（并联比较型、逐次逼近型、双积分型），他们的基本工作原理和综合性能的比较；3、D/A 、A/D 转换器的转换速度与转换精度及影响他们的主要因素。

三、本章习题类型与解题方法 DAC网络DAC 权电阻 ADC 直接ADC间接ADC权电流型DAC权电容型DAC开关树型DAC输入/输出方式 并行 串行 倒梯形电阻网络DAC这一章的习题可大致分为三种类型。

第一种类型是关于A/D 、D/A 转换的基本概念、转换电路基本工作原理和特点的题目，其中包括D/A 转换器输出电压的定量计算这样基本练习的题目。

第二种类型是D/A 转换器应用的题目，这种类型的题目数量最大。

第三种类型的题目是D/A 转换器和A/D 转换器中参考电压V REF 稳定度的计算，这种题目虽然数量不大，但是概念性比较强，而且有实用意义。

（一）D/A 转换器输出电压的定量计算【例9 -1】图9 -1是用DAC0830接成的D/A 转换电路。

DAC0830是8位二进制输入的倒T 形电阻网络D/A 转换器，若REF V =5 V ，试写出输出电压2O V 的计算公式，并计算当输人数字量为0、12n - (72)和2n -1(82-1)时的输出电压。

数模转换器与模数转换器基本原理数模转换器（DAC）和模数转换器（ADC）是现代电子设备中常见的模拟信号处理电路，它们用于将数字信号转换为模拟信号或将模拟信号转换为数字信号。

本文将详细介绍数模转换器和模数转换器的基本原理。

一、数模转换器（DAC）基本原理数模转换器将数字信号转换为模拟信号，通常用于将数字数据转换为模拟信号输出，如音频、视频等。

数模转换器的基本原理如下：1. 数字信号表示：数字信号由一系列离散的数值表示，通常用二进制表示。

比如，一个八位的二进制数可以表示0-255之间的数字。

2. 数字量化：数字量化是将连续的模拟信号离散化，将其转换为一系列离散的数值。

这可以通过将模拟信号分成若干个均匀的间隔来实现。

例如，将模拟信号分为256个等间隔的量化等级。

3. 数字到模拟转换：数字到模拟转换的过程是将离散的数字信号转换为连续的模拟信号。

这可以通过使用数字信号的离散值对应的模拟信号的电压值来实现。

比如，将一个八位的二进制数转换为0-5V之间的电压。

4. 输出滤波：为了减少转换过程中的噪声和失真，通常需要对转换器的输出信号进行滤波。

滤波器可以通过消除高频噪声、平滑信号等方式来实现，以获得更好的模拟输出信号。

二、模数转换器（ADC）基本原理模数转换器将模拟信号转换为数字信号，通常用于模拟信号的数字化处理，如传感器信号采集、音频信号编码等。

模数转换器的基本原理如下：1. 模拟信号采样：模拟信号是连续变化的信号，模数转换器需要将其离散化。

采样是指周期性地测量模拟信号的幅度。

采样频率越高，采样精度越高，对原始模拟信号的还原能力越强。

2. 量化和编码：量化是将采样后的模拟信号转换为离散的数字量，包括离散幅度和离散时间。

编码是将量化后的信号用二进制表示。

常用的编码方式有二进制编码、格雷码等。

3. 数字信号处理：模数转换器的输出是数字信号，可以通过数字信号处理进行后续的处理和分析。

例如，可以对采集到的传感器数据进行滤波、数学运算等。

电路数模转换与模数转换理解模拟与数字信号的转换在现代电子技术中，模拟信号和数字信号的转换是非常重要的。

模拟信号是连续变化的，它可以应用于音频、视频和传感器等领域。

而数字信号是离散的，能够以二进制形式表示，广泛应用于计算机和通信系统。

为了实现模拟和数字信号之间的转换，人们发展了数模转换和模数转换技术。

1. 数模转换数模转换是将数字信号转换为模拟信号的过程。

在这个过程中，将离散的数字信号转换为连续变化的模拟信号。

数模转换器（DAC）是实现这一转换的关键设备。

数模转换的基本原理是根据数字信号的大小，控制输出信号的幅度。

数模转换器内部存储有一系列的数字值，通过选择合适的数字值，即可获得所需的输出模拟信号。

数模转换器通常包括采样和保持电路、数字/模拟转换电路和滤波电路。

2. 模数转换模数转换是将模拟信号转换为数字信号的过程。

在这个过程中，将连续变化的模拟信号转换为离散的二进制数字信号。

模数转换器（ADC）是实现这一转换的关键设备。

模数转换的基本原理是通过对模拟信号进行采样和量化，再将采样和量化数据编码为二进制形式。

模数转换器通常包括滤波电路、采样电路、量化电路和编码电路。

3. 模拟与数字信号的转换应用模拟与数字信号的转换应用广泛，下面以音频和通信领域为例进行讨论。

3.1 音频领域在音频领域，模拟与数字信号的转换被广泛应用于音频播放和录制设备中。

通过ADC将声音转换为数字信号后，可以方便地进行数字处理和存储。

而通过DAC将数字信号转换为模拟信号后，可以驱动扬声器产生声音。

3.2 通信领域在通信领域，模拟与数字信号的转换被广泛应用于调制解调器和通信系统中。

调制解调器通过模数转换将模拟信号转换为数字信号用于传输，再通过数模转换将数字信号转换为模拟信号用于接收。

这种方式可以有效地提高通信系统的抗干扰性能和信息传输速率。

总结：电路中的数模转换和模数转换是实现模拟与数字信号转换的重要技术。

数模转换器和模数转换器在音频、通信等领域具有广泛的应用。

电路中的模数转换与数模转换在电路中，模数转换和数模转换是非常重要的概念。

它们分别指的是将模拟信号转换为数字信号和将数字信号转换为模拟信号的过程。

首先，让我们来了解一下什么是模拟信号和数字信号。

模拟信号是连续变化的信号，可以取任何值，例如声音、光线、温度等。

而数字信号是离散的信号，只能取有限个特定的值，通常用0和1表示。

数字信号常用于计算机和通信系统中，因为它们易于处理和传输。

模数转换是指将模拟信号转换为数字信号的过程。

这个过程通常由模数转换器（ADC）完成。

ADC将连续的模拟信号按照一定的采样率进行采样，并将每个采样点的模拟值转换为对应的数字值。

这些数字值可以代表模拟信号的幅度、频率等信息。

模数转换的精度取决于ADC的位数，位数越高，转换精度越高。

模数转换在很多领域中发挥着重要作用。

例如，音频系统中的模数转换用于将声音信号转换为数字信号，以便在计算机中进行音频处理和存储。

在医疗设备中，模数转换被用来测量生理信号，如心电图、血压等。

在工业控制系统中，模数转换被用来监测和控制各种物理量，如温度、湿度、压力等。

接下来，让我们来谈谈数模转换，它是将数字信号转换为模拟信号的过程。

数模转换通常由数模转换器（DAC）完成。

DAC接收一串二进制数字，并将其转换为对应的模拟值。

数模转换的精度也取决于DAC的位数，位数越高，转换精度越高。

数模转换常用于数字系统与模拟设备之间的接口。

例如，在音频系统中，数模转换器将数字音频信号转换为模拟音频信号，以便输出到扬声器中。

在图像系统中，数模转换器将数字图像信号转换为模拟图像信号，以便输出到显示屏上。

除了模数转换和数模转换，还有一些相关的概念值得一提。

一个是采样率，它表示模拟信号的采样频率。

采样率越高，可以获取到更多的模拟信号细节，但也会增加处理和存储的成本。

另一个是量化误差，它表示模拟信号与转换后的数字信号之间的差异。

量化误差取决于ADC或DAC的精度，以及信号的动态范围。

电路中的数模转换器与模数转换器电子设备在现代社会中扮演着重要的角色，而电路则是电子设备的基础。

在电路中，数模转换器和模数转换器是两种常见的组件，它们在数字信号和模拟信号之间起着桥梁的作用。

本文将就数模转换器和模数转换器进行探讨。

一、数模转换器数模转换器（DAC）是将数字信号转换为模拟信号的装置。

在电子设备中，数字信号通常是通过二进制编码来表示的，而模拟信号是连续变化的。

数模转换器的作用就是将数字信号转化为与之对应的模拟信号。

数模转换器通常由数字信号输入端、模拟信号输出端和控制端组成。

其中，数字信号输入端接收来自计算机或其他数字设备的二进制编码信号，而控制端可以进行精确的调节和控制。

通过内部的数学运算和电流输出，数模转换器能够将离散的数字信号转换为连续的模拟信号。

数模转换器在各个领域中都得到了广泛的应用。

在音频设备中，数模转换器能够将数字音频信号转换为模拟音频信号，使得人们能够用耳朵听到音乐。

在通信设备中，数模转换器则起到将数字信号转换为模拟信号的作用，使信息能够在物理媒介上传输。

二、模数转换器模数转换器（ADC）则是将模拟信号转换为数字信号的装置。

在电子设备中，模拟信号是连续变化的，而数字信号是离散的。

模数转换器的作用就是将模拟信号转化为与之对应的数字信号。

与数模转换器类似，模数转换器通常由模拟信号输入端、数字信号输出端和控制端组成。

模拟信号输入端接收来自传感器或其他模拟设备的信号，而控制端则用于对转换过程进行调节和控制。

通过内部的采样和量化处理，模数转换器能够将连续的模拟信号转换为离散的数字信号。

模数转换器同样在各个领域中发挥着重要作用。

在测量仪器中，模数转换器能够将模拟信号转换为数字信号，使得数据能够被处理和分析。

在自动控制系统中，模数转换器则起到将模拟输入转换为数字输入的作用，使得系统能够进行数字化的操作。

结语数模转换器和模数转换器在电子设备中起到了桥梁的作用，将数字信号和模拟信号进行转化。

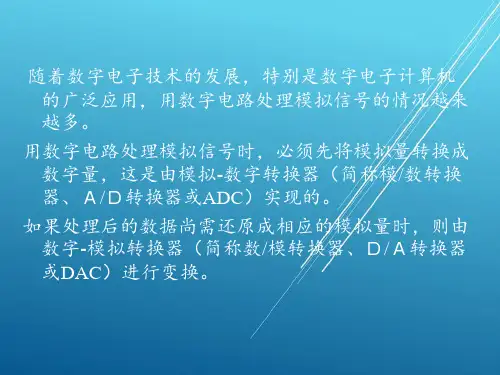

D o D 1D/A 转换器V o4D n-1 输入输出数模与模数转换电路随着数字技术，特别是计算机技术的飞速发展与普及， 在现代控制、通信及检测领域中, 对信号的处理广泛采用了数字计算机技术。

由于系统的实际处理对象往往都是一些模拟量（如温度、压力、位移、图像等），要使计算机或数字仪表能识别和处理这些信号，必须首 先将这些模拟信号转换成数字信号； 而经计算机分析、处理后输出的数字量往往也需要将其 转换成为相应的模拟信号才能为执行机构所接收。

这样，就需要一种能在模拟信号与数字信 号之间起桥梁作用的电路一一模数转换电路和数模转换电路。

能将模拟信号转换成数字信号的电路，称为模数转换器（简称 A/D 转换器）；而将能把 数字信号转换成模拟信号的电路称为数模转换器（简称 D/A 转换器），A/D 转换器和D/A 转换器已经成为计算机系统中不可缺少的接口电路。

在本章中，将介绍几种常用 A/D 与D/A 转换器的电路结构、工作原理及其应用。

1 D/A 转换器一. D/A 转换器的基本原理数字量是用代码按数位组合起来表示的， 对于有权码，每位代码都有一定的权。

为了将 数字量转换成模拟量， 必须将每1位的代码按其权的大小转换成相应的模拟量， 然后将这些模拟量相加，即可得到与数字量成正比的总模拟量， 从而实现了数字一模拟转换。

这就是构成D/A 转换器的基本思路。

图9.1— 1所示是D/A 转换器的输入、输出关系框图，D o 〜D n-i 是输入的n 位二进制数， V 。

是与输入二进制数成比例的输出电压。

图9.1— 2所示是一个输入为 3位二进制数时D/A 转换器的转换特性，它具体而形象地 反映了 D/A 转换器的基本功能。

图9.1 — 1 D/A 转换器的输入、输出关系框图 图9.1— 2 3位D/A 转换器的转换特性倒T 形电阻网络D/A 转换器在单片集成D/A 转换器中，使用最多的是倒T 形电阻网络D/A 转换器。
