环刀法测定压实度资料

环刀法是测量现场密度的传统方法，国内习惯采用的环刀容积通常为200cm³，环刀高度通常约5cm。

用环刀法测得的密度是环刀内土样所在深度范围内的平均密度，它不能代表整个碾压层的平均密度。

对于路基、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。

环刀法测定土的密度时，应使所得密度能代表整个碾压层的平均压实度，而不是碾压层中某一部分的压实度。

因此，在用环刀法测定土的密度时，应使所得密度能代表整个碾压层的平均密度。

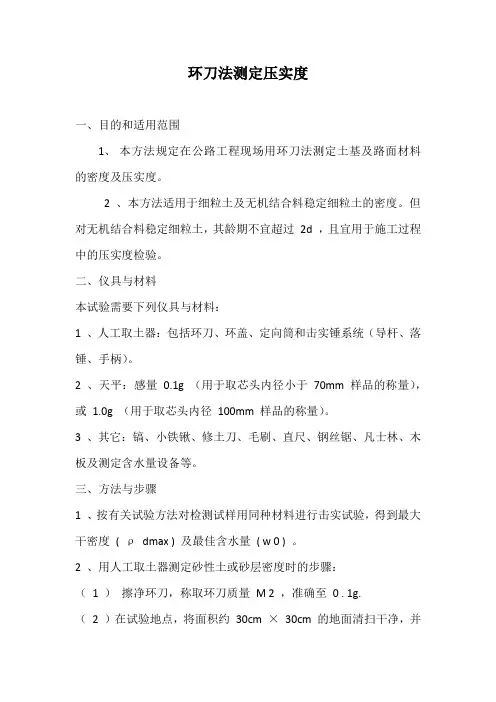

环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。

2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。

但对无机结合料稳定细粒土，其龄期不宜超过 2d ，且宜用于施工过程中的压实度检验。

二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。

2 、天平：感量 0.1g （用于取芯头内径小于 70mm 样品的称量），或 1.0g （用于取芯头内径 100mm 样品的称量）。

3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。

三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度 ( ρ dmax ) 及最佳含水量 ( w 0 ) 。

2 、用人工取土器测定砂性土或砂层密度时的步骤：（ 1 ）擦净环刀，称取环刀质量 M 2 ，准确至 0 . 1g. （ 2 ）在试验地点，将面积约 30cm × 30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。

（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。

（ 4 ）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。

（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。

（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g .（ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。

3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm3 。

求其算术平均值。

三、计算按式（4--10）计算试验的含水量。

%100⨯-=ss m m m w 式中： w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：Vm m 21-=ρ （ 4 — 11 ）w d 01.01+=ρρ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρd ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。

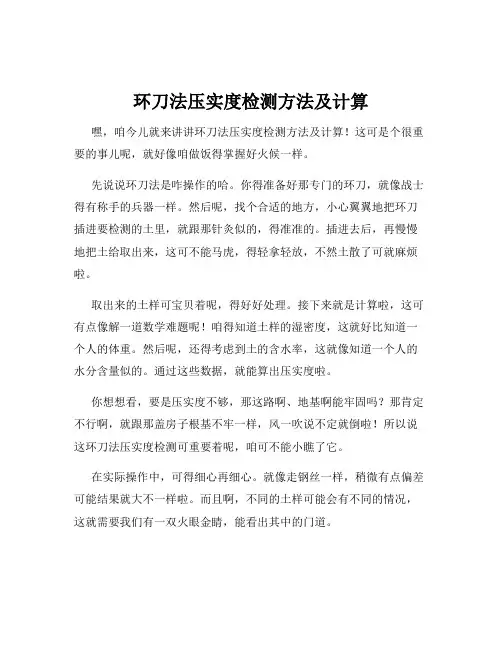

环刀法压实度检测方法及计算嘿，咱今儿就来讲讲环刀法压实度检测方法及计算！这可是个很重要的事儿呢，就好像咱做饭得掌握好火候一样。

先说说环刀法是咋操作的哈。

你得准备好那专门的环刀，就像战士得有称手的兵器一样。

然后呢，找个合适的地方，小心翼翼地把环刀插进要检测的土里，就跟那针灸似的，得准准的。

插进去后，再慢慢地把土给取出来，这可不能马虎，得轻拿轻放，不然土散了可就麻烦啦。

取出来的土样可宝贝着呢，得好好处理。

接下来就是计算啦，这可有点像解一道数学难题呢！咱得知道土样的湿密度，这就好比知道一个人的体重。

然后呢，还得考虑到土的含水率，这就像知道一个人的水分含量似的。

通过这些数据，就能算出压实度啦。

你想想看，要是压实度不够，那这路啊、地基啊能牢固吗？那肯定不行啊，就跟那盖房子根基不牢一样，风一吹说不定就倒啦！所以说这环刀法压实度检测可重要着呢，咱可不能小瞧了它。

在实际操作中，可得细心再细心。

就像走钢丝一样，稍微有点偏差可能结果就大不一样啦。

而且啊，不同的土样可能会有不同的情况，这就需要我们有一双火眼金睛，能看出其中的门道。

你说这环刀法压实度检测是不是很有意思？它就像是一个小魔术，通过一些操作和计算，就能知道这土到底压实得好不好。

这可关系到好多工程的质量呢，要是没做好，那后果可不堪设想啊！咱再回过头来想想，要是没有这种检测方法，那得有多少工程会出现问题啊？那得造成多大的损失啊！所以说啊，这环刀法压实度检测真的是太重要啦。

总之呢，环刀法压实度检测方法及计算可不是随便玩玩的，这是一项严肃认真的工作。

我们得重视起来，把它做好，这样才能保证那些工程的质量，让我们的生活更加安全、更加美好。

大家可都得记住啦！。

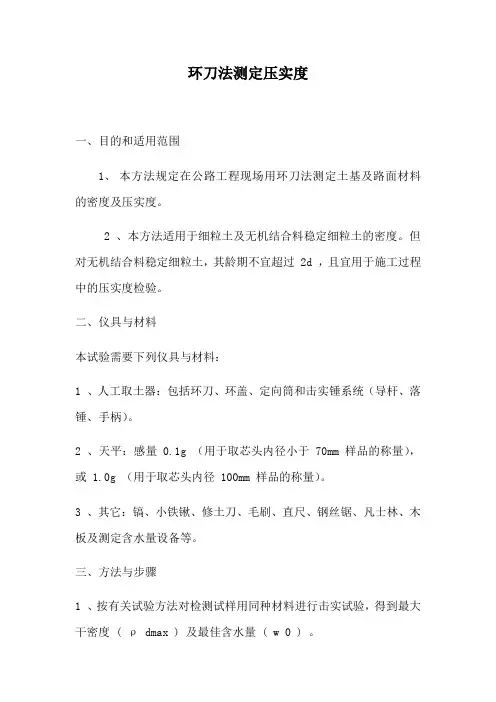

环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。

2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。

但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。

二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。

2 、天平：感量0.1g （用于取芯头内径小于70mm 样品的称量），或1.0g （用于取芯头内径100mm 样品的称量）。

3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。

三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度( ρdmax ) 及最佳含水量( w 0 ) 。

2 、用人工取土器测定砂性土或砂层密度时的步骤：（1 ）擦净环刀，称取环刀质量M 2 ，准确至0 . 1g.（2 ）在试验地点，将面积约30cm ×30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。

（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。

（ 4 ）将导杆保持垂直状态， 用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。

（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。

（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g .（ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。

3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。

求其算术平均值。

三、计算按式（4--10）计算试验的含水量。

%100⨯-=ss m m m w 式中： w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：Vm m 21-=ρ （ 4 — 11 ）w d 01.01+=ρρ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρd ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。

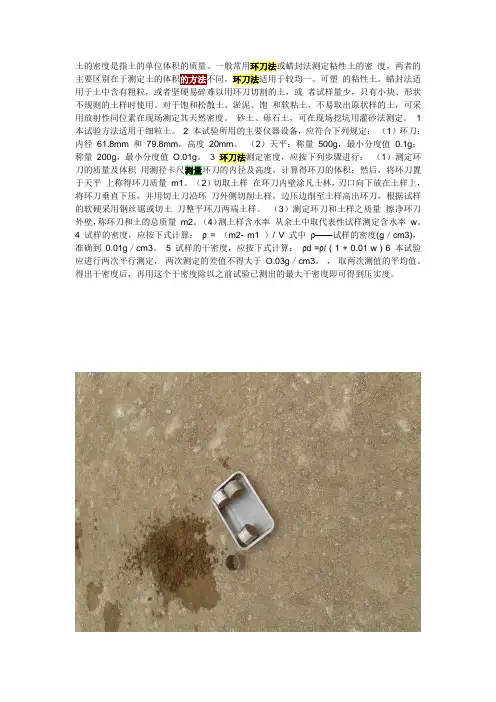

土的密度是指土的单位体积的质量。

一般常用环刀法或蜡封法测定粘性土的密度，两者的主要区别在于测定土的体积的方法不同。

环刀法适用于较均一、可塑的粘性土。

蜡封法适用于土中含有粗粒，或者坚硬易碎难以用环刀切割的土，或者试样量少，只有小块、形状不规则的土样时使用。

对于饱和松散土、淤泥、饱和软粘土，不易取出原状样的土，可采用放射性同位素在现场测定其天然密度。

砂土、砾石土，可在现场挖坑用灌砂法测定。

1 本试验方法适用于细粒土。

2 本试验所用的主要仪器设备，应符合下列规定：（1）环刀：内径61.8mm 和79.8mm，高度20mm。

（2）天平：称量500g，最小分度值0.1g；称量200g，最小分度值O.01g。

3 环刀法测定密度，应按下列步骤进行：（1）测定环刀的质量及体积用测径卡尺测量环刀的内径及高度，计算得环刀的体积；然后，将环刀置于天平上称得环刀质量m1。

（2）切取土样在环刀内壁涂凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样。

（3）测定环刀和土样之质量擦净环刀外壁，称环刀和土的总质量m2。

（4）测土样含水率从余土中取代表性试样测定含水率w。

4 试样的密度，应按下式计算：ρ= （m2- m1 ）/ V 式中ρ——试样的密度(g／cm3)，准确到0.01g／cm3。

5 试样的干密度，应按下式计算：ρd =ρ/ ( 1 + 0.01 w )6 本试验应进行两次平行测定，两次测定的差值不得大于O.03g／cm3。

，取两次测值的平均值。

得出干密度后，再用这个干密度除以之前试验已测出的最大干密度即可得到压实度。

环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。

2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。

但对无机结合料稳定细粒土，其龄期不宜超过 2d ，且宜用于施工过程中的压实度检验。

二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。

2 、天平：感量 0.1g （用于取芯头内径小于 70mm 样品的称量），或 1.0g （用于取芯头内径 100mm 样品的称量）。

3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。

三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度 ( ρdmax ) 及最佳含水量 ( w 0 ) 。

2 、用人工取土器测定砂性土或砂层密度时的步骤：（ 1 ）擦净环刀，称取环刀质量 M 2 ，准确至 0 . 1g. （ 2 ）在试验地点，将面积约30cm × 30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。

（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。

（ 4 ）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。

（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。

（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g . （ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。

3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。

求其算术平均值。

四、计算按式（4--10）计算试验的含水量。

100%s sm m m ω-=⨯ 式中：w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：（ 4 — 11 ） 10.01d ρρω=+ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρ d ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。

环刀法测定压实度试验方法5.2.1 目的和适用范围5.2.1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

5.2.1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

5.2.2仪器设备本试验需要下列仪器设备：5.2.2.1取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

5.2.2.2天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

5.2.2.3其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

5.2.3方法与步骤5.2.3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

5.2.3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：5.2.3.2.1擦净环刀，将取环刀质量m2。

准确至0.1g。

5.2.3.2.2 在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。

5.2.3.2.3将定向筒齿钉固定铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

5.2.3.2.4将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

5.2.3.2.5去掉击实锤和定向筒，用镐将环刀及试样挖出。

5.2.3.2.6轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。

5.2.3.2.7擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。

5.2.3.2.8自环刀中取出试样，取具有代表性的试样，测定期含水量(W)。

5.2.3.3用人工取土器测定砂性土或砂层密度时的步骤。

5.2.3.3.1如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。

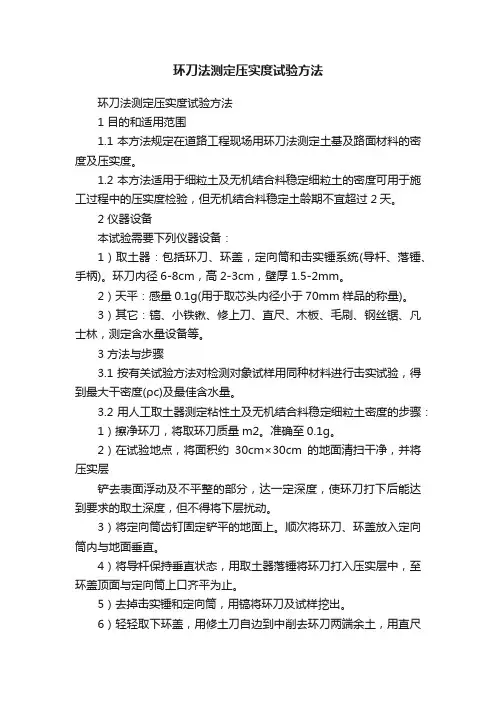

环刀法测定压实度试验方法环刀法测定压实度试验方法1 目的和适用范围1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

2 仪器设备本试验需要下列仪器设备：1）取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

2）天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

3）其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

3 方法与步骤3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：1）擦净环刀，将取环刀质量m2。

准确至0.1g。

2）在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。

3）将定向筒齿钉固定铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

4）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

5）去掉击实锤和定向筒，用镐将环刀及试样挖出。

6）轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。

7）擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。

8）自环刀中取出试样，取具有代表性的试样，测定期含水率(W)。

3.3 用人工取土器测定砂性土或砂层密度时的步骤。

1）如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。

2）削掉环刀口上的多余砂土，并用直尺刮平。

环刀法测定压实度试验方法5.2.1 目的和适用范围5.2.1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

5.2.1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

5.2.2仪器设备本试验需要下列仪器设备：5.2.2.1取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

5.2.2.2天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

5.2.2.3其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

5.2.3方法与步骤5.2.3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

5.2.3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：5.2.3.2.1擦净环刀，将取环刀质量m2。

准确至0.1g。

5.2.3.2.2 在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。

5.2.3.2.3将定向筒齿钉固定铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

5.2.3.2.4将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

5.2.3.2.5去掉击实锤和定向筒，用镐将环刀及试样挖出。

5.2.3.2.6轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。

5.2.3.2.7擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。

5.2.3.2.8自环刀中取出试样，取具有代表性的试样，测定期含水量(W)。

5.2.3.3用人工取土器测定砂性土或砂层密度时的步骤。

5.2.3.3.1如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。
