沟槽井点降水施工方案

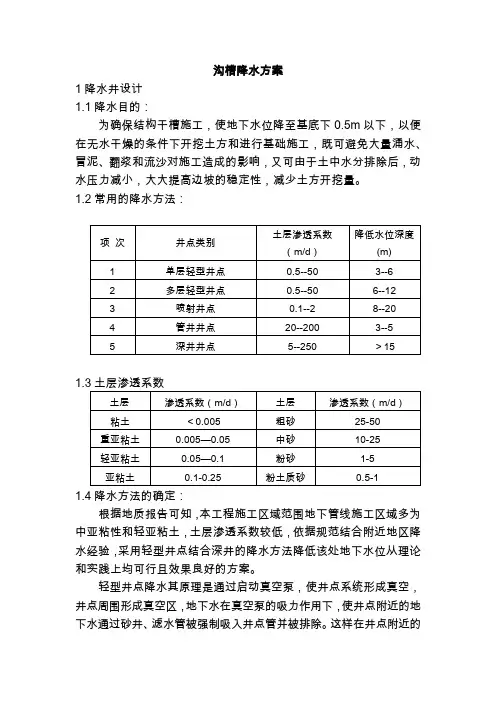

沟槽降水方案1降水井设计1.1降水目的：为确保结构干槽施工，使地下水位降至基底下0.5m以下，以便在无水干燥的条件下开挖土方和进行基础施工，既可避免大量涌水、冒泥、翻浆和流沙对施工造成的影响，又可由于土中水分排除后，动水压力减小，大大提高边坡的稳定性，减少土方开挖量。

1.2常用的降水方法：1.4降水方法的确定：根据地质报告可知，本工程施工区域范围地下管线施工区域多为中亚粘性和轻亚粘土，土层渗透系数较低，依据规范结合附近地区降水经验，采用轻型井点结合深井的降水方法降低该处地下水位从理论和实践上均可行且效果良好的方案。

轻型井点降水其原理是通过启动真空泵，使井点系统形成真空，井点周围形成真空区，地下水在真空泵的吸力作用下，使井点附近的地下水通过砂井、滤水管被强制吸入井点管并被排除。

这样在井点附近的地下水与真空区外的地下水之间，形成一个水头差，真空区外的地下水在真空吸力和重力的作用下，流向井点排出地面，从而达到降低地下水位的目的。

轻型井点降水迅速，可保证工期要求。

深井井点降水是在深基坑的周围埋置深于基底的井管，使地下水通过设置在井管内的潜水电泵将地下水抽出，使地下水水位低于坑底。

本法具有排水量大，降水深，不受吸程限制，排水效果好，井距大，对施工干扰小，较为经济的特点。

因此采用上述两种降水方式，可以利用轻型井点降水迅速的特点确保工期，同时又可利用深井降水深的特点保证埋深最深的管线施工时的降水效果。

根据本工程的地质水文情况，土层的渗透系数，结合本单位以前在该地区进行的安慧桥、大屯路、安立路、北中轴路等工程的建设经验，该地区的地下水位走向自西北向东南。

因此为了取得更好的降水效果，阻截水脉，发挥轻型井点降水能力强特点，采取在北一路沟槽的北侧设置轻型井点，在沟槽的南侧设置深井井点降水的井点布设原则。

轻型井点降水受真空泵吸力的限制，实际应用过程中，其降低水位最大深度为6m。

结合地质报告和管线分布及埋深情况，可采用降低地面高程以缩小井点管与所需降低地下水位线之间高差的方法。

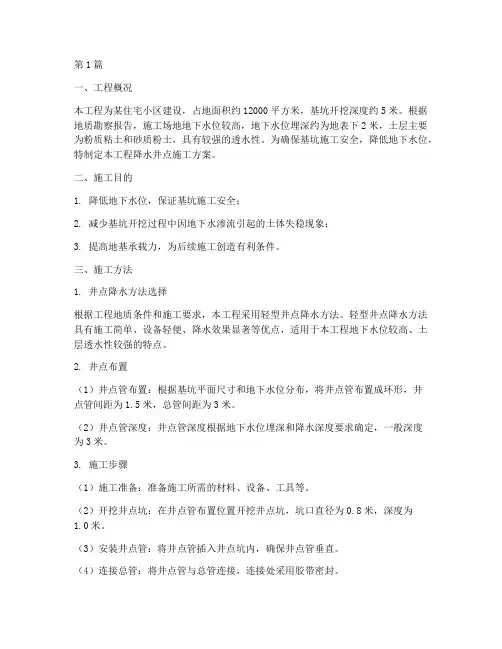

第1篇一、工程概况本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。

根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。

为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。

二、施工目的1. 降低地下水位，保证基坑施工安全；2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；3. 提高地基承载力，为后续施工创造有利条件。

三、施工方法1. 井点降水方法选择根据工程地质条件和施工要求，本工程采用轻型井点降水方法。

轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。

2. 井点布置（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。

（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。

3. 施工步骤（1）施工准备：准备施工所需的材料、设备、工具等。

（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。

（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。

（4）连接总管：将井点管与总管连接，连接处采用胶带密封。

（5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。

（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。

（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。

四、施工质量控制1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。

2. 总管连接：确保总管与井点管连接紧密，无渗漏。

3. 抽水设备：检查抽水设备运行正常，无异常噪音。

4. 观测记录：准确记录地下水位变化，为后续施工提供依据。

五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，注意观察井点降水效果，如发现异常情况，立即停止施工，查找原因，采取措施。

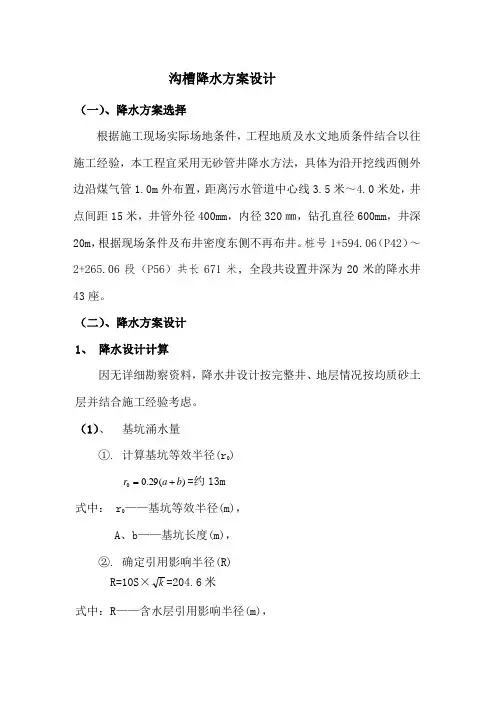

沟槽降水方案设计（一）、降水方案选择根据施工现场实际场地条件，工程地质及水文地质条件结合以往施工经验，本工程宜采用无砂管井降水方法，具体为沿开挖线西侧外边沿煤气管1.0m 外布置，距离污水管道中心线3.5米～4.0米处，井点间距15米，井管外径400mm ，内径320㎜，钻孔直径600mm ，井深20m ，根据现场条件及布井密度东侧不再布井。

桩号1+594.06（P42）～ 2+265.06段（P56）共长671米，全段共设置井深为20米的降水井43座。

（二）、降水方案设计1、 降水设计计算因无详细勘察资料，降水井设计按完整井、地层情况按均质砂土层并结合施工经验考虑。

（1）、 基坑涌水量①. 计算基坑等效半径(r 0))(29.00b a r +==约13m式中： r 0——基坑等效半径(m)，A 、b ——基坑长度(m)，②. 确定引用影响半径(R)R=10S ×k =204.6米式中：R ——含水层引用影响半径(m)，S ——含水层降水深度(m)，K ——含水层渗透系数(m ／d)。

③. 基坑涌水量Q= 00/)lg()2(366.1r r R S S H K +-⨯=约1422.95m 3／d 式中：R ——含水层引用影响半径(m)，S ——含水层降水深度(m)，H ——含水层厚度(m),K ——含水层渗透系数(m ／d)。

（2）、 单井出水能力根据计算单井最大出水量为180m 3／d 。

根据计算结果及施工经验，将水位降低至结构施工要求时，降水井间距约为15米。

2、降水井结构及基本情况降水井孔深为20m ，开孔直径600mm ，下入管外直径为400mm 的水泥砾石滤水管。

井底1.0米为实管。

井底用25㎜厚的木板进行封底。

井管外填入8～10mm 的砾石或石硝滤料。

降水施工前先进行降水试验，获取地下水位变化情况，调整降水方案。

使地下水位控制在结构层之下。

3、施工设备（1）排水泵类型：水泵采用2.2KW 的流量为15m 3∕小时，总计34台。

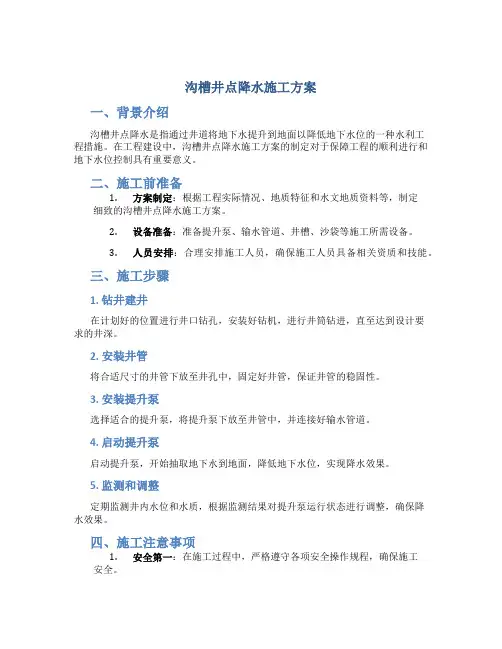

沟槽井点降水施工方案一、背景介绍沟槽井点降水是指通过井道将地下水提升到地面以降低地下水位的一种水利工程措施。

在工程建设中，沟槽井点降水施工方案的制定对于保障工程的顺利进行和地下水位控制具有重要意义。

二、施工前准备1.方案制定：根据工程实际情况、地质特征和水文地质资料等，制定细致的沟槽井点降水施工方案。

2.设备准备：准备提升泵、输水管道、井槽、沙袋等施工所需设备。

3.人员安排：合理安排施工人员，确保施工人员具备相关资质和技能。

三、施工步骤1. 钻井建井在计划好的位置进行井口钻孔，安装好钻机，进行井筒钻进，直至达到设计要求的井深。

2. 安装井管将合适尺寸的井管下放至井孔中，固定好井管，保证井管的稳固性。

3. 安装提升泵选择适合的提升泵，将提升泵下放至井管中，并连接好输水管道。

4. 启动提升泵启动提升泵，开始抽取地下水到地面，降低地下水位，实现降水效果。

5. 监测和调整定期监测井内水位和水质，根据监测结果对提升泵运行状态进行调整，确保降水效果。

四、施工注意事项1.安全第一：在施工过程中，严格遵守各项安全操作规程，确保施工安全。

2.经验总结：及时总结施工经验，不断优化沟槽井点降水施工方案，提高施工效率。

3.环境保护：在施工结束后，做好现场清理工作，保护周围环境，达到无污染的施工效果。

五、总结沟槽井点降水施工方案的制定和实施对于工程建设的顺利进行和地下水位控制至关重要。

只有在严格遵循施工方案的基础上，结合实际情况灵活调整，才能取得理想的降水效果。

希望本文对沟槽井点降水施工方案的制定和实施提供一定的参考和帮助。

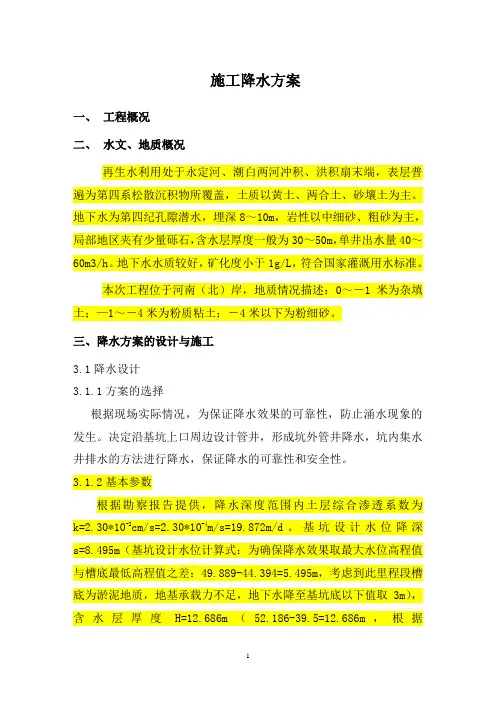

施工降水方案一、工程概况二、水文、地质概况再生水利用处于永定河、潮白两河冲积、洪积扇末端，表层普遍为第四系松散沉积物所覆盖，土质以黄土、两合土、砂壤土为主。

地下水为第四纪孔隙潜水，埋深8～10m，岩性以中细砂、粗砂为主，局部地区夹有少量砾石，含水层厚度一般为30～50m，单井出水量40～60m3/h。

地下水水质较好，矿化度小于1g/L，符合国家灌溉用水标准。

本次工程位于河南（北）岸，地质情况描述：0～－1米为杂填土；—1～－4米为粉质粘土；－4米以下为粉细砂。

三、降水方案的设计与施工3.1降水设计3.1.1方案的选择根据现场实际情况，为保证降水效果的可靠性，防止涌水现象的发生。

决定沿基坑上口周边设计管井，形成坑外管井降水，坑内集水井排水的方法进行降水，保证降水的可靠性和安全性。

3.1.2基本参数根据勘察报告提供，降水深度范围内土层综合渗透系数为k=2.30*10-2cm/s=2.30*10-4m/s=19.872m/d。

基坑设计水位降深s=8.495m（基坑设计水位计算式：为确保降水效果取最大水位高程值与槽底最低高程值之差：49.889-44.394=5.495m，考虑到此里程段槽底为淤泥地质，地基承载力不足，地下水降至基坑底以下值取3m），含水层厚度H=12.686m（52.186-39.5=12.686m，根据HD40+420-HD41+000段纵断面图得出相关参数），影响半径3.1.3基坑的涌水量（Q ）的计算根据等代大井法估算了该基坑的涌水量，估算时采用下式：式中 0r —— 基坑口等效半径0r 的计算为：0.29*(a+b)=0.29*（8*2+13.1+580)=176.6 m计算结果：9168=Q （d m /3）3.1.4单井出水量（q ）及降水井个数（n ）的计算按照水泵抽水功率出水量计算式中 q ——管井单井出水量（d m /3）l ——管井进水部分长度，取5（m ）d ——水泵抽水管半径（m ），4寸泵抽水，取13cmk ——含水层渗透系数，k=2.30*10-4m/s=19.872m/d计算结果：d mq /3593=。

陕西兖矿榆林 1 0 0 万吨煤间接液化制油工业示范项目室外给排水管网降水专项施工方案编制人：审核人：审批人：兖矿东华建设有限公司三十七处第二项目公司二O 一一年十月二十日一、工程概况工程简述项目名称：陕西兖矿榆林 100 万吨煤间接液化制油工业示范项目室外给排水管网工程地点：陕西省榆林市二、工程特点本设计冻土层为米，消防管道及给水管道管顶标高均设计在室外地下米。

该工程施工战线较长,施工点分散,需加强调度管理和通讯联络。

工程施工前，要编制雨季施工技术措施。

要考虑降水及排水措施。

本标段地下水位较高，沟槽开挖前要进行降水，根据水量大小确定降水方法。

三、井点降水施工方案施工降水。

米左右，管道埋深为米左右，对施工造成很大困难，根据现场情况施工降水采用井点降水并作以下降水方案：(1)井点降水施工顺序：沿沟槽边钻井T冲孔T灌填砂滤料T敷设集水总管T将井点管同集水总管连接一安装抽水机组一连接集水总管一试抽和检查。

井点降水施工要求：(2)管路系统的总管、弯联管(塑料联管)及接至泵体机组的连接部分，均应安装严密，不得漏气、漏水或渗水。

( 3)井管周围的灌砂量应按冲孔孔径大小和深度确定，实际灌砂量不得小于计算量的95%砂井高度可距地面以下im孔顶用粘土封填〜im防止明水渗入。

(4)施工期间，井管有效率应达总根数的98%以上，且连续5根井管内的失效井管不得超过10%相邻的井管不能同时失效，关键部位的井管不失效，如意外原因造成井管失效需在附近增加井管，保证正常降水。

管路系统严禁堆土覆盖或堆放杂物(材料、设备等)，以便于检查出水情况及检漏工作。

( 5)排水进入排水沟。

考虑现场工作面狭窄，井点设为单排布置，距槽边距离1 米在测量放线定位后，在管沟一侧设置降水井点，井点间距及深度根据地下水位确定，深度一般为3~5米，间距为15米，随后安装降水泵、水管同时进行降水。

降水后地下水位应在沟槽地面以下500mm左右。

在降水3-5天后可进行局部开挖，以观察降水情况并做好记录。

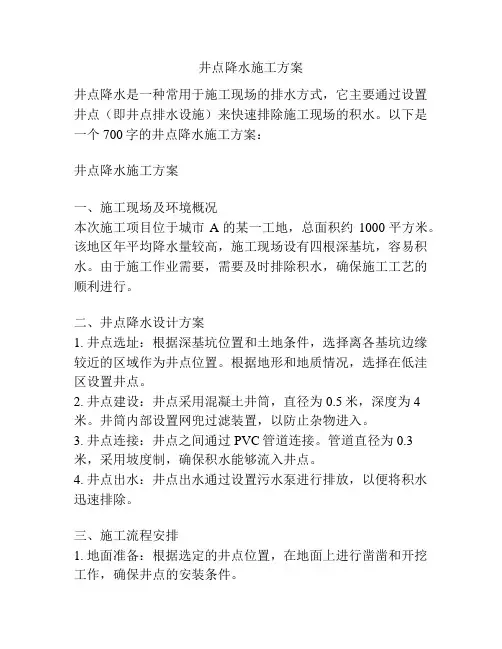

井点降水施工方案井点降水是一种常用于施工现场的排水方式，它主要通过设置井点（即井点排水设施）来快速排除施工现场的积水。

以下是一个700字的井点降水施工方案：井点降水施工方案一、施工现场及环境概况本次施工项目位于城市A的某一工地，总面积约1000平方米。

该地区年平均降水量较高，施工现场设有四根深基坑，容易积水。

由于施工作业需要，需要及时排除积水，确保施工工艺的顺利进行。

二、井点降水设计方案1. 井点选址：根据深基坑位置和土地条件，选择离各基坑边缘较近的区域作为井点位置。

根据地形和地质情况，选择在低洼区设置井点。

2. 井点建设：井点采用混凝土井筒，直径为0.5米，深度为4米。

井筒内部设置网兜过滤装置，以防止杂物进入。

3. 井点连接：井点之间通过PVC管道连接。

管道直径为0.3米，采用坡度制，确保积水能够流入井点。

4. 井点出水：井点出水通过设置污水泵进行排放，以便将积水迅速排除。

三、施工流程安排1. 地面准备：根据选定的井点位置，在地面上进行凿凿和开挖工作，确保井点的安装条件。

2. 井点设置：在选定的位置上，按照设计要求，进行井点的混凝土浇筑工作。

井筒的深度根据地下水位和深基坑的情况确定。

3. 管道连接：在井点之间开挖沟槽，进行管道的敷设工作。

确保管道与井点之间的坡度适宜。

4. 污水泵安装：在井点中安装污水泵，将其连接到管道上，以便能够迅速排除积水。

5. 调试测试：在完成上述工作后，进行井点降水系统的调试测试，确保各个部件的正常运行。

6. 施工作业：在调试测试完成后，开始正式进行施工作业。

如有需要，可随时监测井点的排水情况，及时调整施工方案。

四、安全措施1. 工地人员应配备必要的防护设备，包括安全帽、防护服、防滑靴等。

2. 施工现场应设置明显的安全警示牌，并派专人负责监督安全工作。

3. 井点附近的施工区域应设置围挡和警示线，确保工地人员的安全。

4. 在降水过程中，应定期检查井点和管道的情况，确保其畅通无阻。

渤海新区港城区09-11市政道路基础设施工程西疏港路一期工程沟槽开挖与降水施工方案编制人：审核人：大元建业集团股份有限公司2012年10月8日沟槽开挖与降水施工方案一、工程概况本工程为渤海新区港城区09-11市政道路基础设施工程西疏港路一期工程，位于渤海新区，规划为东西方向主干路，西起西环路，东至中兴大街，道路全长1742.917m，规划道路红线60m。

新建机动车道路面设计按城市主干路设计，路面宽16.0m，路面使用年限15年，计算行车速度V=50Km/h。

西环路-十二号路段新建道路、排水设施，十二号路-中兴大街段对原机动车道进行挖补罩面，非机动车道破除翻修，原排水管道废除新建雨污水管道。

新建电力、给水、排水、绿化、路灯、电信管道工程。

二、编制依据《建设工程安全生产标准化管理手册》《建筑边坡工程技术规范》GB50330-2002《建筑基坑支护技术规程》JG120-2012《建筑变形测量规范》JGJB8-2007《建筑与市政降水工程技术规范》JGJ/T111--98《室外排水设计规范》GB50014-2009施工图纸、施工组织设计及现场地质情况。

三、沟槽开挖方案本工程新建段土方开挖采用满堂式开挖方式，改建段各管线、沟槽按照设计标高，逐个进行开挖。

土方开挖前做好土方平衡表，平衡表中注明亏盈方段及亏盈方量。

土方需要外运时，同建设单位、监理工程师协商外运土方堆放地点，亏方地段取土地点。

各管道中雨污水管道较深，雨水管道埋深最深为3.0m，污水管道埋深最深为3.7m,其它管道较浅。

沟槽开挖采用履带式挖掘机挖土，将土方弃至管线一侧，距沟槽边缘大于1.5米，边坡按现场土质和边坡安全规范进行适当调整，保证边坡稳定；管道两侧要保证作面宽。

机械挖土至设计标高以上2O~30厘米，然后用人工清底，严禁扰动天然地基。

如地基土壤受扰动，深度在 15cm以内，可用原土回填夯实。

15cm以上可用石灰石、碎石、毛石作底，用细砂充填缝。

沟槽降水施工方案编制人：编制日期：2010年10月19日审核人：审核日期：2010年10月19日审批人：审批日期：2010年10月21日目录一、工程概况二、场地工程地质条件三、编制依据四、沟槽降水方案确定原则五、深井井点施工工艺和质量保证措施六、轻型井点施工工艺和质量保证措施七、方案比选八、现场管理、安全生产与文明施工措施一、工程概况：施工平面图本工程为虎阜路及程二标段，工程起点桩号为K0+930,终点桩号为K1+520，全长为590米。

污水管道：根据最新污水规划，接纳周边地块、周边支路及三标污水，由东向西铺设d600、d800污水管，排入一标污水管道，最终排入新园路已建d1200污水管道内，进白洋湾污水泵站提升，至污水处理厂出来。

管道位于南侧中央分隔带，管中心距路中心1.0米。

沿途预留DN400、d600污水支管。

二、场地工程地质条件：1、现场工程地质条件沿线地势总体比较平坦，局部起伏较大，透视条件一般，勘察点地面标高最大值3.12m，最小值2.48m，地表相对高差为0.64m。

测得沿线河道水面高差1.44m。

苏州位于江苏省东南部，地处长江三角洲南缘，属三角洲冲、湖积平原，本次勘探所揭露的土层为第四系全新统、上更新统河口—湖沼相冲（淤）积的粘（砂）性土层。

2、地基土的工程特征勘查范围内共揭露5个工程地质层，描述分别如下：⑴层杂填土：灰~黄灰色，松散，主要以粘性土夹含建筑垃圾为主，局部路面表层为沥青路面。

场区普遍分布，厚度：1.00~3.6m，平均 1.84m；层底标高：-0.9~1.55m，平均0.93m⑵层粘土：灰黄色，可~硬塑，含少量铁锰结核，有光泽，无摇震反应，干强度高，韧性好。

场区普遍分布，厚度：1.00~3.30m，平均 2.64m；层底标高：-2.21~-1.15m，平均标高-1.71m。

⑶层粉质粘土：灰黄色，可塑，少有光泽，无摇震反应，干强度中等，韧性中等。

场内普遍分布，厚度：0.8~2.6m，平均 1.77m；层底标高-4.19~-2.85m，平均-3.48m。

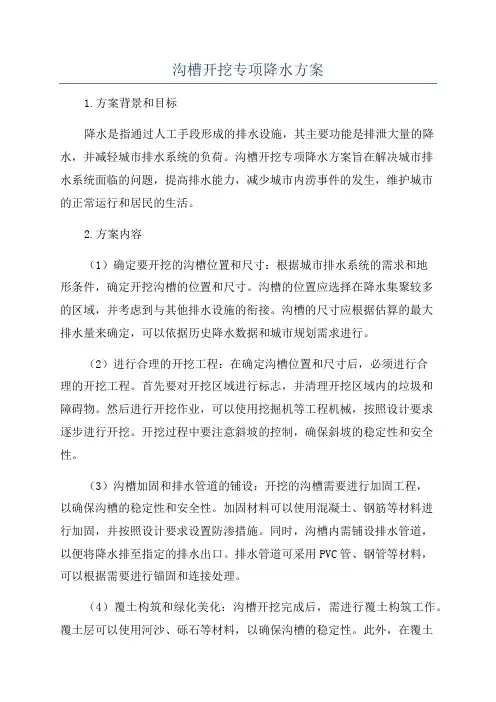

沟槽开挖专项降水方案1.方案背景和目标降水是指通过人工手段形成的排水设施，其主要功能是排泄大量的降水，并减轻城市排水系统的负荷。

沟槽开挖专项降水方案旨在解决城市排水系统面临的问题，提高排水能力，减少城市内涝事件的发生，维护城市的正常运行和居民的生活。

2.方案内容（1）确定要开挖的沟槽位置和尺寸：根据城市排水系统的需求和地形条件，确定开挖沟槽的位置和尺寸。

沟槽的位置应选择在降水集聚较多的区域，并考虑到与其他排水设施的衔接。

沟槽的尺寸应根据估算的最大排水量来确定，可以依据历史降水数据和城市规划需求进行。

（2）进行合理的开挖工程：在确定沟槽位置和尺寸后，必须进行合理的开挖工程。

首先要对开挖区域进行标志，并清理开挖区域内的垃圾和障碍物。

然后进行开挖作业，可以使用挖掘机等工程机械，按照设计要求逐步进行开挖。

开挖过程中要注意斜坡的控制，确保斜坡的稳定性和安全性。

（3）沟槽加固和排水管道的铺设：开挖的沟槽需要进行加固工程，以确保沟槽的稳定性和安全性。

加固材料可以使用混凝土、钢筋等材料进行加固，并按照设计要求设置防渗措施。

同时，沟槽内需铺设排水管道，以便将降水排至指定的排水出口。

排水管道可采用PVC管、钢管等材料，可以根据需要进行锚固和连接处理。

（4）覆土构筑和绿化美化：沟槽开挖完成后，需进行覆土构筑工作。

覆土层可以使用河沙、砾石等材料，以确保沟槽的稳定性。

此外，在覆土层表面可以进行绿化美化工作，可以种植花草树木，修建景观设施，提升城市的美观度。

3.实施计划（1）进行项目策划和设计：确定项目的目标和需求，编制详细的工程设计图纸和技术方案。

（2）进行施工准备工作：准备所需的施工设备、材料和人员，并制定施工计划。

（3）进行沟槽开挖工作：按照设计图纸和技术方案进行沟槽开挖工作。

（4）进行加固和排水管道铺设工作：按照设计要求进行沟槽的加固和排水管道的铺设工作。

（5）进行覆土构筑和绿化美化工作：将覆土层覆盖在沟槽上，并进行绿化美化工作。

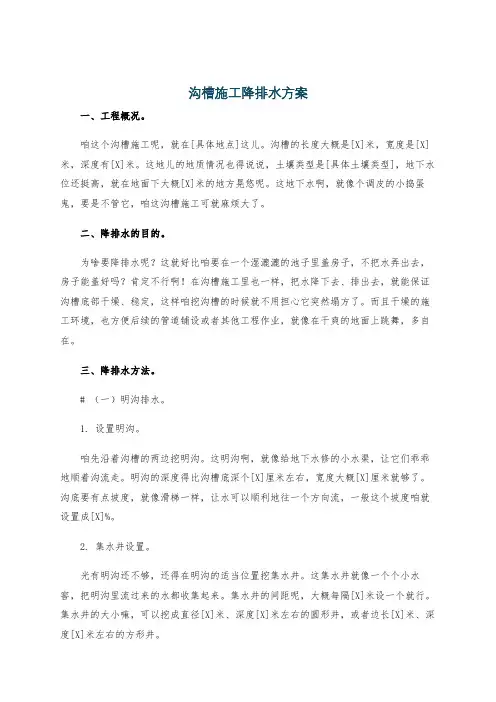

沟槽施工降排水方案一、工程概况。

咱这个沟槽施工呢，就在[具体地点]这儿。

沟槽的长度大概是[X]米，宽度是[X]米，深度有[X]米。

这地儿的地质情况也得说说，土壤类型是[具体土壤类型]，地下水位还挺高，就在地面下大概[X]米的地方晃悠呢。

这地下水啊，就像个调皮的小捣蛋鬼，要是不管它，咱这沟槽施工可就麻烦大了。

二、降排水的目的。

为啥要降排水呢？这就好比咱要在一个湿漉漉的池子里盖房子，不把水弄出去，房子能盖好吗？肯定不行啊！在沟槽施工里也一样，把水降下去、排出去，就能保证沟槽底部干燥、稳定，这样咱挖沟槽的时候就不用担心它突然塌方了。

而且干燥的施工环境，也方便后续的管道铺设或者其他工程作业，就像在干爽的地面上跳舞，多自在。

三、降排水方法。

# （一）明沟排水。

1. 设置明沟。

咱先沿着沟槽的两边挖明沟。

这明沟啊，就像给地下水修的小水渠，让它们乖乖地顺着沟流走。

明沟的深度得比沟槽底深个[X]厘米左右，宽度大概[X]厘米就够了。

沟底要有点坡度，就像滑梯一样，让水可以顺利地往一个方向流，一般这个坡度咱就设置成[X]%。

2. 集水井设置。

光有明沟还不够，还得在明沟的适当位置挖集水井。

这集水井就像一个个小水窖，把明沟里流过来的水都收集起来。

集水井的间距呢，大概每隔[X]米设一个就行。

集水井的大小嘛，可以挖成直径[X]米、深度[X]米左右的圆形井，或者边长[X]米、深度[X]米左右的方形井。

# （二）井点降水。

1. 轻型井点降水。

要是明沟排水还搞不定那调皮的地下水，咱就得请出轻型井点降水这个大帮手了。

轻型井点就像一群小吸管，密密麻麻地插在地下，把地下水都吸上来。

井点布置。

先确定井点的间距，一般在[X]米到[X]米之间就行。

沿着沟槽的两边布置，就像给沟槽两边扎上两排小辫子。

井点管的长度要根据地下水位和沟槽深度来定，得保证能插到地下水下面去，一般长度是[X]米到[X]米。

抽水设备。

抽水设备就像抽水的小马达，咱得选好合适的抽水机。

沟槽开挖与降水专项施工方案一、前期准备工作在进行沟槽开挖与降水专项施工之前，需要做好充分的前期准备工作，包括但不限于以下内容：1.制定施工方案：根据实际情况，制定详细的沟槽开挖与降水专项施工方案，确定施工的主要步骤和措施。

2.确定施工时间：根据天气情况和地质条件，确定施工的时间节点，尽量选择天气晴朗、地质条件稳定的时段进行施工。

3.配备必要的施工人员和设备：确保施工人员具有相关经验和技能，并配备必要的开挖机械、降水设备等工具设备。

4.制定安全措施：制定施工过程中的安全措施计划，确保施工人员和设备的安全。

5.联系相关部门：与相关政府部门和相关单位联系，协调施工过程中可能涉及到的各项事务。

二、沟槽开挖施工步骤1. 地质勘察在开挖沟槽之前，需要进行地质勘察，了解地质构造、地层特征、水文条件等相关信息，为施工提供参考依据。

2. 沟槽标定根据实际需要，在地面上标定出沟槽的位置和尺寸，确定开挖的范围和深度。

3. 机械开挖使用相应的机械设备，按照标定的位置和尺寸进行沟槽的开挖工作，确保开挖的深度和宽度符合设计要求。

4. 渣土清理将开挖出的渣土进行清理和运输，保持施工现场的整洁。

三、降水专项施工方案1. 降水井设置在沟槽开挖过程中，设置降水井进行降水，防止施工现场积水影响施工进度。

2. 降水设备调试对降水设备进行调试和检查，确保正常运行。

3. 定期排水在施工过程中，定期对降水井进行排水，确保施工现场的排水畅通。

四、后期整理工作1. 沟槽整理在沟槽开挖和降水施工完成后，对施工现场进行整理，清理渣土和杂物，恢复原貌。

2. 施工资料归档将沟槽开挖和降水施工过程中的相关资料整理归档，以备后续查阅。

五、总结通过以上沟槽开挖和降水专项施工方案的实施，可以有效保障施工工程的顺利进行，有效降低施工风险，提高工程建设质量。

希望可以为相关施工单位提供参考，顺利完成施工任务。

为确保施工过程的安全和顺利进行，本方案还需根据实际情况进行进一步细化和完善，同时严格遵守相关规章制度，确保施工过程中的安全和环保工作。

H D40+420～H D41+000里程段施工降水方案一、工程概况本合同为土建、安装第四标段，桩号为HD33+200～HD41+000，线路中心线水平投影长度为7.8km。

HD40+420～HD41+000里程段位于我标段第二施工区域内终点段。

二、水文、地质概况HD40+420～HD41+000段地质条件为：上层为黄土并伴有松散层堆积，下层为砂砾石沉积，PCCP管道穿过地层为黄土层，其原始地形、地貌相对比较平坦，无较大起伏地段。

此段槽底高程为47.032m～44.394m，投标时的地下水位高程平均为45.45，槽底基本位于地下水位之上；但根据我标段及地质设计现场勘探，实测地下水位高程为49.889m～49.539m地下水位高程均在槽底高程以上,并且地下水流量比较大，补给来源主要为山区侧向补给和大气降水补给，地下水流方向总体为由西北向东南，且存在连续的地下水面。

三、降水方案的设计与施工3.1降水设计根据现场实际情况，为保证降水效果的可靠性，防止涌水现象的发生。

决定沿基坑上口周边设计管井，形成坑外管井降水，坑内集水井排水的方法进行降水，保证降水的可靠性和安全性。

根据勘察报告提供，降水深度范围内土层综合渗透系数为k=2.30*10-2cm/s=2.30*10-4m/s=19.872m/d。

基坑设计水位降深s=8.495m （基坑设计水位计算式：为确保降水效果取最大水位高程值与槽底最低高程值之差：49.889-44.394=5.495m ，考虑到此里程段槽底为淤泥地质，地基承载力不足，地下水降至基坑底以下值取3m ），含水层厚度H=12.686m （52.186-39.5=12.686m ，根据HD40+420-HD41+000段纵断面图得出相关参数），影响半径m kH S R 2702==。

根据等代大井法估算了该基坑的涌水量，估算时采用下式： 式中0r ——基坑口等效半径0r 的计算为：0.29*(a+b)=0.29*（8*2+13.1+580)=176.6m计算结果：9168=Q （d m /3）n ）的计算按照水泵抽水功率出水量计算q =65*πd*l *3k式中q ——管井单井出水量（d m /3）l ——管井进水部分长度，取5（m ）d ——水泵抽水管半径（m ），4寸泵抽水，取13cmk ——含水层渗透系数，k=2.30*10-4m/s=19.872m/d计算结果：d m q /3593=。

任丘市滨河路、胜利路、工业道建设工程PPP项目滨河路雨、污水沟槽降水专项施工案编制：审核：批准：编制单位：中冶天工集团有限公司编制日期：2016年3月10日目录一、工程概况二、场地工程地质条件三、编制依据四、沟槽降水案确定原则五、深井井点施工工艺和质量保证措施六、现场管理、安全生产与文明施工措施一、工程概况：本工程污水管道在滨河路北侧布置，人文干渠距污水管道沟槽约米。

从W1井-W45井管道埋深围为5.4米-6.2米最大埋深为7.0米。

我们在W45井处进行试探性开挖，在地面下3.5m处开始见水，至5.5m处开始涌水并伴有塌，明显表现地下水丰富，为此我们决定采用大井降水措施，沿污水管线沟槽南侧1m布置大井，井深25m，井距30m，共设井65口。

具体桩号为K0+000至K1+927。

二、场地工程地质条件：1、现场工程地质条件沿线地势总体比较平坦，勘察点地面标高约7.00m2、稳定地下水位埋深5.7m。

三、编制依据⑴《建筑基坑支护技术规》JGJ120-99⑵《给水排水管道工程施工及验收规》GB50268-2008⑶《建筑与市政降水工程技术规》JGJ/T111-98 ⑷相关施工经验四、沟槽降水案确定原则1、降水目的：为确保结构干槽施工，使地下水位降至基底下0.5m以下，以便在无水干燥的条件下开挖土和进行基础施工，既可避免大量涌水、冒泥、翻浆和流沙对施工造成的影响，又可由于土中水分排除后，动水压力减小，大大提高边坡的稳定性，减少土开挖量。

2、降水法的确定：根据以往施工经验，本工程降水式选择深井井点降水。

深井井点降水是在深基坑的围埋置深于基底的井管，使地下水通过设置在井管的潜水电泵将地下水抽出，使地下水水位低于坑底。

本法具有排水量大，降水深，不受吸程限制，排水效果好，井距大，对施工干扰小，较为经济的特点。

五、深井井点系统施工工艺1、管井降水施工工艺流程：井点位置放线定位→钻机成→清、洗井→井管安装→壁填砂→水泵安装→检查水质、水量→试抽水→正常抽水→监测⑴、管井井深25米，成直径φ400mm，置φ300水泥无沙管，管外井壁填黄砂，（上部3米填粘土封口）；井设深井潜水泵（设置在23m深处，扬程24米，抽水流量不小于45m³/d）。

井点降水施工技术措施本工程局部地下水位高，对管线埋深较大的再进行明挖基坑沟槽排水措施，地下水量过大的采用井点降水及支护相结合的措施，具体如下：1、当沟槽开挖深度h>3米，采用普通钢板桩支护钢板桩长度为槽深的1.5倍。

由钢板桩、围檩、支撑等构件组成。

围檩采用6-9m长28a#槽钢，支撑选用φ200圆木。

支撑间距2.5m。

围檩必须和钢板桩电焊固定。

围檩支撑设置按沟槽底至槽顶标高的实际情况分别设二道。

上道支撑设在沟槽顶下60cm处，下道支撑设在沟槽底上40cm处，若基础为砼时，等浇好基础砼并达到一定强度拆模后，在基础两边用短园木或方木垫实，间距为2.50m，代替下道支撑，在排管前把下道钢管支撑拆除，并进行放线和排管。

当基础为砾石砂时，下道支撑在排管前移至管顶以上。

围檩与支撑应随土方开挖进度随挖随撑。

槽开挖的土方，堆土高度、位置按设计说明执行。

现场不能满足堆土需要时装车外运，外运土方和表层的耕植土及特殊地段的软土尽量选择废旧场院或废旧场地堆放，最大限度的少占或不占农田。

2、集水坑、排水沟排水当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采用级配砂砾进行换填处理；人工清槽后，经监理工程师检验合格，方可在沟槽内进行下道工序的施工。

3、轻型井点降水措施本工程填方及线路起点地段地下水位高，管槽支护的同时进行井点降水，同时配合明排的措施进行降水，这是保证正常施工的前提。

具体要求如下：3.1、轻型井点系统轻型井点系统由井点管、联接管（橡胶或钢管）、总管和抽水设备所组成。

其中实管6m，滤管1.5m。

地下水经井点管、联接管和总管由抽水设备抽走。

井点系统布置采用双排线状井点，井点管位于沟槽上口宽度以外1m。

3.2、施工机具(1)、滤管：Φ38-55mm，壁厚3.0mm无缝钢管或镀锌管,长2.Om 左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻Φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50-60mm用1O号铅丝绑扎一道，滤管另一端与井点管进行联结。

井点降水施工方案一、井点降水目的：降水目的之一：本工程建筑场地空旷，经正常的地层沉积地段验算是能够保证土坡稳定的，采取无支护的放坡开挖方式，然而为了保证开挖后的边坡稳定，因此必须对上部土层采取有效的降水措施。

降水目的之二：为了保证基坑挖土顺利进行，改善挖土条件和有效地保护基底土不被破坏性挠动，预防地下水涌入基坑和较严重的流砂阻碍；同时为混凝土垫层施工、基础梁（底板）的保质保量完成创造良好条件。

工艺确定：考虑到本工程各个单体基坑均较浅，为3.9米，（集水井、电梯井等局部最大加深处达4.8米），根据地区土层分部的特性，结合本工程勘察报告提供的数据等，决定采用工艺较为成熟、简单，效果又比较好的一级轻型井点法对本工程实施降水。

二、施工流程：测放井点轴线灰线——挖井点沟槽——设置泵位、集水总管井点管定位——冲孔沉井点管——灌填砂石滤水层——井点管与集水总管连接——泵、管连接安装——试抽观察——正常抽水——观测记录降水深度及效果——拔管、撤泵。

三、准备工作：目前施工用水电接入到现场，办公及住宿用房已解决。

我们的降水设备及人力资源已就绪，已编制了较详细的施工方案，接到通知随时即可进场施工。

四、井点管、集水总管的设置整个轻型井点系统由井点管（含滤管）、连接管、集水总管和抽水设备组成。

1、井点管（含滤管）：本工程所采用的井点管为钢管，长度6米，管内直径d＝42毫米。

管底部为滤管，长度l＝0.8米，管壁上钻有直径12毫米的孔呈梅花形布置，为防止滤孔淤塞，管壁外包两层市购塑料密目滤网，网外围用8#铁丝螺旋型缠绕保护，管底用木塞封堵。

2、连接管、集水总管：连接管采用塑料透明管制成，直径同井点管，集水总管采用直径75毫米的硬质塑料管，每隔1.2～1.4米留设变径三通，以便与联接管连接。

为了充分利用泵的抽水能力，集水总管安装尽量接近地下水位线，并沿抽水水流方向留0.25～0.5％的上仰坡度，在确定井点管数量时，基坑四角部位适当加密。

沟槽井点降水施工方案1. 引言沟槽井点降水施工是土木工程中常见的一项工作，其目的是通过在施工现场设置沟槽、槽井和排水系统，有效地降低地下水位，以确保工程的安全进行。

本文档将介绍沟槽井点降水施工的方案。

2. 所需材料和设备在进行沟槽井点降水施工之前，需要准备以下材料和设备：•沟槽：根据施工现场的实际情况选择合适的材料和尺寸，常见的材料有混凝土、塑料等；•槽井：根据施工现场的实际情况选择合适的材料和尺寸，槽井应能够承受降水压力并具有良好的排水性能；•排水管道：在沟槽和槽井中设置排水管道，常见的材料有塑料管道、铸铁管道等；•排水泵：选择适合施工现场的排水泵，确保能够有效地排出地下水。

3. 施工步骤3.1 前期准备•分析施工现场的地下水位和水质情况，确定降水的合理目标；•根据施工现场的地形和土壤条件，制定沟槽井点的合理布置方案；•编制详细的施工图纸，包括沟槽、槽井和排水管道的尺寸、布置和施工顺序等。

3.2 沟槽的施工•根据施工图纸指引，在施工现场挖掘出沟槽的轮廓；•根据设计要求，进行沟槽的加固和衬砌工作，以确保沟槽的稳定性；•按照施工图纸的要求，安装排水管道，并确保其连接牢固。

3.3 槽井的施工•在沟槽中预留好槽井的位置；•根据施工图纸要求，在槽井位置挖掘出足够大的坑洞，并进行加固和支护工作；•根据设计要求，在槽井坑洞中设置槽井结构物，并确保其密封性和排水性能。

3.4 排水系统的施工•连接沟槽与槽井，确保排水管道的畅通；•安装排水泵，并将其与排水管道连接起来；•进行试运行，检查排水系统是否正常工作。

4. 安全注意事项在进行沟槽井点降水施工时，需要注意以下安全事项：•施工现场必须设置明显的警告标志，防止人员误入施工区域；•在挖掘和加固工作中，要确保施工现场的稳定性，防止坍塌事故的发生；•在槽井附近安装适当的安全防护设施，避免人员掉入槽井里；•使用排水泵时，必须确保电路安全可靠，并进行定期检查和维护。

5. 施工质量控制为了确保沟槽井点降水施工的质量，需要进行以下质量控制措施：•施工过程中进行必要的检查和验收，确保施工符合设计要求；•对于沟槽、槽井和排水管道的施工质量进行定期检查，发现问题及时处理；•对排水系统的运行情况进行监测，确保其正常工作，并及时处理运行中的问题。

沟槽管井降水施工方案1. 引言沟槽管井降水施工是土木工程中常见的一项技术，用于降低施工现场的地下水位，为工程施工提供安全的环境。

本文将介绍沟槽管井降水施工的基本原理、施工方案以及施工过程中应注意的事项。

2. 基本原理沟槽管井降水施工的基本原理是通过引入排水设施，将地下水引入井内，然后利用泵抽取地下水，降低地下水位。

主要的施工设施包括沟槽、管井和泵站。

3. 施工方案3.1 设计沟槽和管井在施工前，需要根据实际情况设计沟槽和管井的位置和尺寸。

沟槽一般与施工现场的周边墙体相连，用于收集地下水。

管井则用于收集沟槽中的水，并通过泵站抽取地下水。

3.2 安装井内设施在沟槽和管井的位置确定后，需要安装井内设施。

主要包括排水管道、井盖和泵站设备。

排水管道通常由塑料管或金属管构成，用于将地下水引入井内，然后通过泵站抽出。

井盖用于覆盖井口，确保施工现场的安全。

3.3 安装泵站设备泵站设备是施工过程中最关键的设备之一。

它由抽水泵、控制阀和电控柜组成。

抽水泵负责将地下水抽入井内，控制阀用于控制抽水量，电控柜则负责对泵站设备进行控制和监测。

3.4 施工过程施工过程中，需要按照以下步骤进行：1.在施工前，确保沟槽和管井安装完毕，并且井盖密封良好。

2.启动泵站设备，将地下水抽入井内。

3.监测地下水位的变化，并根据实际情况调整泵站设备的运行状态。

4.监测井内设施的工作状态，确保排水管道畅通，泵站设备正常运行。

5.施工期间定期清理沟槽和管井，确保排水畅通。

6.在施工结束后，关闭泵站设备，将地下水位恢复到正常水平。

4. 注意事项在沟槽管井降水施工过程中，需要注意以下事项：•施工前必须进行合理的设计和规划，确保排水设施的布置合理。

•在施工过程中，需要定期监测地下水位和井内设施的运行状态，及时调整泵站设备的运行参数。

•施工期间需要对沟槽和管井进行定期清理，防止排水阻塞。

•施工结束后，需要关闭泵站设备，并检查设施的使用情况。

5. 总结沟槽管井降水施工是一项重要的土木工程技术，能够有效降低施工现场的地下水位，提供安全的施工环境。

广利河综合治理天目山路片区配套服务设施一期第三标段沟槽开挖专项施工方案施工单位：山东金茂建设工程有限责任公司沟槽开挖专项施工方案一、测量放线1）置在现场放出管道中心线位置及检查井位置，为避免截管，检查井位置允许在1米范围内适当移动。

2）置用白灰线控制管道及检查井的开挖边线，在挖土过程中，用水准仪直接控制管道结构各层标高，用经纬仪直接控制管道中线。

二、轻型井点降水根据施工现场的实际情况，当沟槽开挖深度超过1.5米深后，必须采用降水措施，否则不能施工。

因给水管线埋设较深，为保证降水效果，施工时采取先将基槽土方下挖1.5米深后插降水管线的施工方案。

（1）井点布置1）轻型井点系统的主要设备轻型井点系统的主要设备由井点管、连接管、集水总管和抽水设备等组成。

2）平面布置由于本工程污水管道沟槽深度在3.24米～3.35米之间，根据我公司在本地区的施工经验，计划对沟槽，采用单排轻型井点降水，井点管布置在离槽壁上口1米外的位置上，以防砂井漏气，井点管的间距为1.2米，根据沟槽的深度不同，每台射流泵接总管长度在30米～40米之间，井点管约30根左右。

3）降水深度计算根据施工降低地下水位的需要，井点管埋设深度（不包括滤网）应满足下式要求：H≥H1+h＋IL＋0.2；H1-井点管埋设面至槽底的距离（m）；h-降低后的地下水位至槽底的最小距离，一般应大于50cm；I-地下水降落坡度，线状井点为1/3～1/4；L-井点管至需要降低地下水位的水平距离。

（2）井点施工1）井管槽开挖1.1施工场地平整后，按平面图放出沟槽位置，在距沟槽上口外侧1米的位置上，采用人工挖出井点槽位置，井点槽宽0.6～0.8米，井点槽必须挖至原土层。

1.2当井管槽与地下管线相遇时，必须事前开挖样洞，确定其位置、口径、标高，做好标志，妥善保护，必要时进行加固，并与井管保持一定的距离。

2）井点管安装2.1井管组装前应检查：井管内保持清洁无积泥等杂物，保持畅通；滤管孔眼无阻塞，滤网绑扎要牢固，铁丝形成整体点焊牢固，端部闷头应拧紧；各连结端的丝牙应完好，涂抹黄油。
