光分路器技术规范书

1.1产品技术要求

4.1.1分类

主要包括金属光分路器插片与塑料光分路器插片

产品型号有：1×4；1×8；1×16；1×32；1×64

4.1.2封装要求

封装材料: 金属或非金属;

将微型光分路器密封,牢固的固定在插片盒内,内置分光器不易脱落、晃动、连接头牢固。

4.1.3产品结构

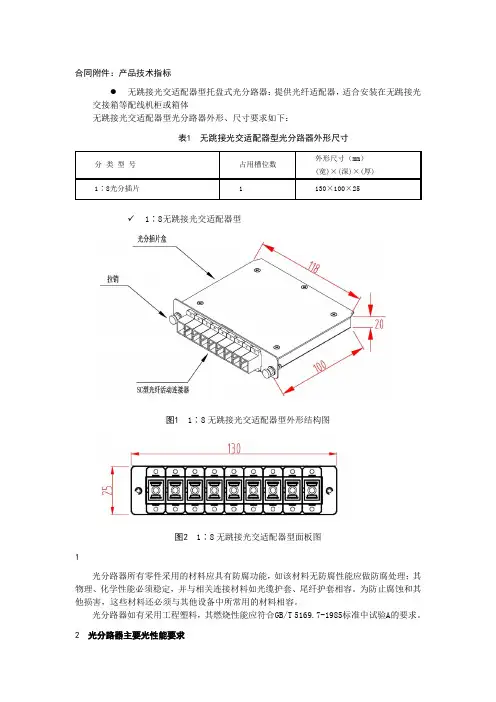

(1) 1×4/1×8结构图

(2) 1×16

(3) 1×32

(4) 1×64

4.1.4装配要求

适配器

1、上联端口选用SC/UPC 塑料件颜色为绿色，下联端口选用SC/UPC塑料件颜色为蓝色，为保证装配后颜色一致性：选用同类型配件一定要使用无色差。

2、适配器技术参数应满足行业标准要求。

4.1.5光分路器

光分路器选用微型光分路器，光纤线长不超过500mm 。

4.1.6内部盘纤要求

光分路安装及盘纤要求，分路器须粘接牢固在盒体内壁上，光纤线缆弯曲半径不低于30MM.

4.1.7表面丝印要求

要求丝印清晰，无漏点、断线、无积墨。

4.1.8技术参数

1 X N PLC 分路器光学特性

2 X N PLC 分路器光学特性

.
