笔记本SATA接口定义

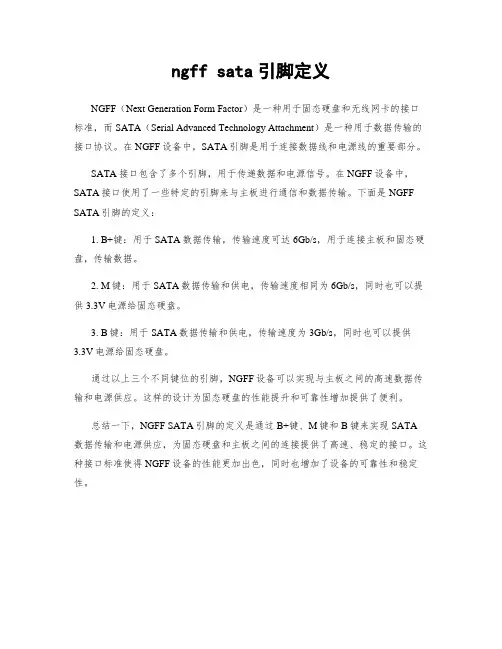

ngff sata引脚定义
NGFF（Next Generation Form Factor）是一种用于固态硬盘和无线网卡的接口标准，而SATA（Serial Advanced Technology Attachment）是一种用于数据传输的接口协议。

在NGFF设备中，SATA引脚是用于连接数据线和电源线的重要部分。

SATA接口包含了多个引脚，用于传递数据和电源信号。

在NGFF设备中，SATA接口使用了一些特定的引脚来与主板进行通信和数据传输。

下面是NGFF SATA引脚的定义：
1. B+键：用于SATA数据传输，传输速度可达6Gb/s，用于连接主板和固态硬盘，传输数据。

2. M键：用于SATA数据传输和供电，传输速度相同为6Gb/s，同时也可以提供
3.3V电源给固态硬盘。

3. B键：用于SATA数据传输和供电，传输速度为3Gb/s，同时也可以提供3.3V电源给固态硬盘。

通过以上三个不同键位的引脚，NGFF设备可以实现与主板之间的高速数据传输和电源供应。

这样的设计为固态硬盘的性能提升和可靠性增加提供了便利。

总结一下，NGFF SATA引脚的定义是通过B+键、M键和B键来实现SATA 数据传输和电源供应，为固态硬盘和主板之间的连接提供了高速、稳定的接口。

这种接口标准使得NGFF设备的性能更加出色，同时也增加了设备的可靠性和稳定性。

SATA是Serial ATA的缩写，即串行ATA。

这是一种完全不同于并行ATA的新型硬盘接口类型，由于采用串行方式传输数据而得名。

SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

串行接口还具有结构简单、支持热插拔的优点。

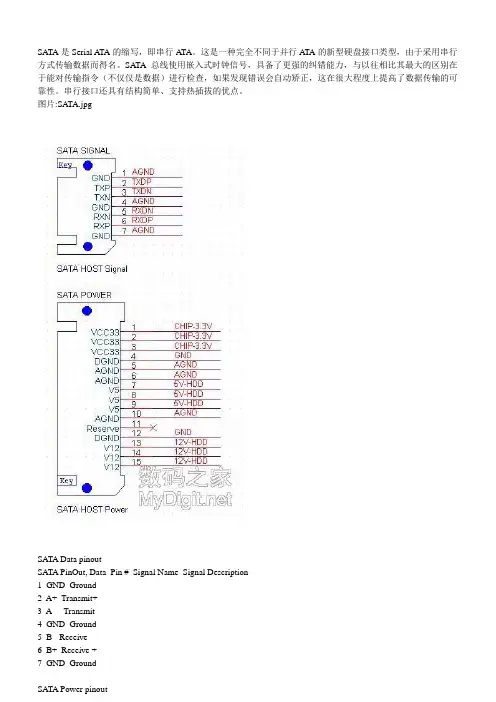

图片:SATA.jpgSATA Data pinoutSATA PinOut, Data Pin # Signal Name Signal Description1 GND Ground2 A+ Transmit+3 A- Transmit-4 GND Ground5 B- Receive -6 B+ Receive +7 GND GroundSATA Power pinoutSATA PinOut, Power Pin # Signal Name Signal Description1 V33 3.3v Power2 V33 3.3v Power3 V33 3.3v Power, Pre-charge, 2nd mate4 Ground 1st Mate5 Ground 2nd Mate6 Ground 3rd Mate7 V5 5v Power, pre-charge, 2nd mate8 V5 5v Power9 V5 5v Power10 Ground 2nd Mate11 Reserved -12 Ground 1st Mate13 V12 12v Power, Pre-charge, 2nd mate14 V12 12v Power15 V12 12v PowerPATA Power pinoutIDE Power Connector Pin Out Pin # Signal Function 18 AWG Wire1 +12V DC Yellow4 +12V Return Black3 +5V Return Black4 +5V DC Red。

SATA硬盘电源接口定义SATA的全称是Serial Advanced Technology Attachment（串行高级技术附件，一种基于行业标准的串行硬件驱动器接口），是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。

2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial A TA 1.0规范，在当年的IDF Fall 大会上，Seagate宣布了Serial ATA 1.0标准，正式宣告了SATA规范的确立。

SATA的优势：支持热插拔，传输速度快，执行效率高使用SATA（Serial A TA）口的硬盘又叫串口硬盘，是未来PC机硬盘的趋势。

Serial ATA采用串行连接方式，串行ATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

串行接口还具有结构简单、支持热插拔的优点。

标准15针SATA接口定义1~3针橙色＋3.3V（可闲置）4~6针黑色地线7~9针红色＋5V10~12针黑色地线13~15 针黄色＋12VSATA电源线有5根，SATA硬盘接口为15针，其实只有5组，每三根线是并连的（这样可以承载大电流以用在热插拔时应用）进线5根颜色为橙（3.3）、黑（0V）、红（5V）、黑（0V）、黄（12V）；橙色对2.5寸硬盘是没有用。

台式机3.5寸硬盘要用到黄（12V）和红（5V）以及黑线（地线）；而笔记本的只用到红（5V）和黑线。

笔记本硬盘电路板上12V 线是断开的。

IDE硬盘和光驱的电源接口为D型口，由4芯组成；其中，红线所对应的+5V电压输入，黄线对应输出的是+12V电压，两条黑线为接地；5芯SATA电源线多了一组＋3.3V，可以减少硬盘内部供电二次转换时带来的损耗，减少发热量，让硬盘持续供电更加稳定。

SA TA接口定义SA TA是Serial A TA的缩写，即串行A TA。

2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial A TA委员会正式确立了Serial A TA 1.0规范，2002年确立了Serial A TA 2.0规范。

Serial A TA采用串行连接方式，串行A TA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。

目前已经成了桌面硬盘的主力接口。

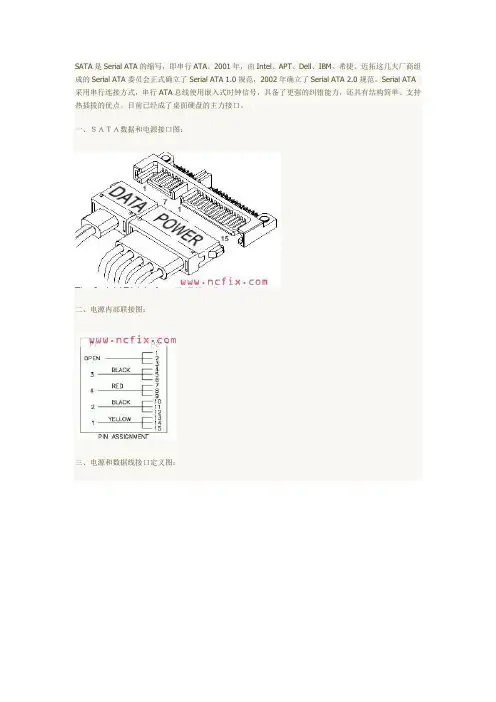

一、ＳＡＴＡ数据和电源接口图：二、电源内部联接图：三、电源和数据线接口定义图：（借用了别人的，引用地址：/33640537_674534_d.html）四、ＳＡＴＡ接口定义描述：１、ＳＡＴＡ数据接口定义：1 GND Ground（接地，一般和负极相连）2 A Transmit（数据发送正极信号接口）3 A- Transmit（数据发送负极信号接口4 GND Ground（接地，一般和负极相连）5 B- Receive （数据接收负极信号接口）-6 B Receive （数据接收正极信号接口）7 GND Ground（接地，一般和负极相连）２、电源接口定义：01 V33 3.3v Power （直流3.3V正极电源针脚）02 V33 3.3v Power （直流3.3V正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）08 V5 5v Power （直流5V正极电源针脚）09 V5 5v Power （直流5V正极电源针脚）10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）11 Reserved –保留的针脚12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）14 V12 12v Power （直流12V正极电源针脚）15 V12 12v Power （直流12V正极电源针脚）３、SA TA电源线颜色释义（１）、黄色-直流12V正极（2）、黑色-直流12V负极(GND)（3）、红色-直流5V正极(GND,VSS)（4）、黑色5V负极(GND)（5）、橙色-直流3.3V正极串行高技术附件(SATA)接口技术是连接主机和存储系统的新兴接口技术,其采用串行方式进行数据传输。

电脑主板各种接口及引脚定义电脑主板各种接口及引脚定义，下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

主板上CPU等网风扇接口。

主板上音频线接口。

主板SATA串口硬盘接口。

PS/2接口鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB接口USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

Negative data ,positive dataUSB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

笔记本光驱的SATA接口
如图所示，笔记本光驱的SATA接口分为两部分，左为数据，右为供电，供电针脚从左起为1，一共6个针脚，分别是
1）设备检测
2）+5V供电
3）+5V供电
4）厂商测试
5）地线
6）地线
标准SATA接口
笔记本和台式机硬盘的标准SATA接口，同样是两部分，左为数据，右为供电，左起为1。

这15个针脚分别是
1）+3.3V
2）+3.3V
3）+3.3V
4）地线
5）地线
6）地线
7）+5V
8）+5V
9）+5V
10）地线
11）旋转/停转控制
12）地线
13）+12V
14）+12V
15）+12V
需要注意的是，由于不常使用，许多情况下+3.3V（橙色线）都被省略了，关于楼主关心的问题，笔记本上的硬盘接口也是不提供+12V（台式机黄色线）的。

到目前为止，3.5寸硬盘都是需要+12V供电才可以正常工作的，只通过+5V供电，暂时还用不了3.5寸硬盘。

SATA是Serial ATA的缩写，即串行ATA。

2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial ATA 1.0规范，2002年确立了Serial ATA 2.0规范。

Serial ATA 采用串行连接方式，串行ATA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。

目前已经成了桌面硬盘的主力接口。

一、ＳＡＴＡ数据和电源接口图：二、电源内部联接图：三、电源和数据线接口定义图：四、ＳＡＴＡ接口定义描述：１、ＳＡＴＡ数据接口定义：1 GND Ground（接地，一般和负极相连）2 A Transmit（数据发送正极信号接口）3 A- Transmit（数据发送负极信号接口4 GND Ground（接地，一般和负极相连）5 B- Receive （数据接收负极信号接口） -6 B Receive （数据接收正极信号接口）7 GND Ground（接地，一般和负极相连）２、电源接口定义：01 V33 3.3v Power （直流3.3V正极电源针脚）02 V33 3.3v Power （直流3.3V正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）08 V5 5v Power （直流5V正极电源针脚）09 V5 5v Power （直流5V正极电源针脚）10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）11 Reserved –保留的针脚12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）14 V12 12v Power （直流12V正极电源针脚）15 V12 12v Power （直流12V正极电源针脚）３、SATA电源线颜色释义（１）、黄色-直流12V正极（2）、黑色-直流12V负极(GND)（3）、红色-直流5V正极(GND,VSS)（4）、黑色5V负极(GND)（5）、橙色-直流3.3V正极PS：（1） 3.3V不接是一样的正常使用，但有用不带3.3V的电源线接的SATA硬盘不认的情况。

(完整)SATA接口定义及含义SATA数据和电源接口定义详解（转）SATA是Serial ATA（Serial Advanced Technology Attachment）亦称串行ATA，是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范.本文的阐述重点是 SATA 的数据线和电源线接口引脚定义，并以连接SATA 硬盘为例。

一、SATA数据接口和电源接口上图是数据线（DATA）、电源线（POWER)和硬盘接口示意图上图是数据线、电源线和硬盘接口实物图上图是SATA数据线(7针）对应硬盘上的数据接口（7针）特写上图是SATAS数据线（母口）特写，（硬盘上接口成为公口)引脚定义:1 GND Ground 接地，一般和负极相连2 A Transmit 数据发送正极信号接口3 A— Transmit 数据发送负极信号接口4 GND Ground 接地，一般和负极相连5 B- Receive 数据接收负极信号接口6 B Receive 数据接收正极信号接口7 GND Ground 接地，一般和负极相连针脚信号线颜色定义1 +3.3VDC 橙色直流 3.3V 正极电源针脚2 +3。

3VDC 橙色直流 3.3V 正极电源针脚3 +3。

3VDC 橙色直流 3.3V 正极电源针脚,预充电,与第二路配对4 GND 黑色接地，一般和负极相连，与第 1 路配对5 GND 黑色接地，一般和负极相连，与第 2 路配对6 GND 黑色接地，一般和负极相连，与第 3 路配对7 +5VDC 红色直流 5V 正极电源针脚,预充电,与第二路配对8 +5VDC 红色直流 5V 正极电源针脚9 +5VDC 红色直流 5V 正极电源针脚10 GND 黑色接地，一般和负极相连,与第2 路配对11 Optional 黑色保留的针脚12 GND 黑色接地，一般和负极相连，与第 1 路配对13 +12VDC 黄色直流12V 正极电源针脚,预充电，与第二路配对14 +12VDC 黄色直流12V 正极电源针脚15 +12VDC 黄色直流12V 正极电源针脚。

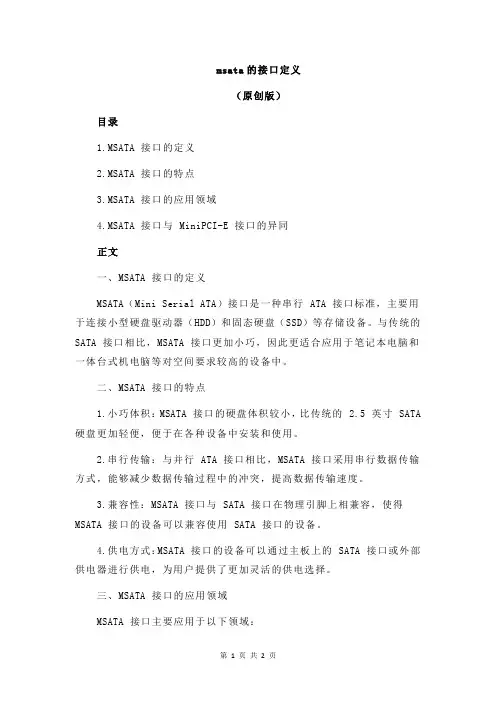

msata的接口定义（原创版）目录1.MSATA 接口的定义2.MSATA 接口的特点3.MSATA 接口的应用领域4.MSATA 接口与 MiniPCI-E 接口的异同正文一、MSATA 接口的定义MSATA（Mini Serial ATA）接口是一种串行 ATA 接口标准，主要用于连接小型硬盘驱动器（HDD）和固态硬盘（SSD）等存储设备。

与传统的SATA 接口相比，MSATA 接口更加小巧，因此更适合应用于笔记本电脑和一体台式机电脑等对空间要求较高的设备中。

二、MSATA 接口的特点1.小巧体积：MSATA 接口的硬盘体积较小，比传统的2.5 英寸 SATA 硬盘更加轻便，便于在各种设备中安装和使用。

2.串行传输：与并行 ATA 接口相比，MSATA 接口采用串行数据传输方式，能够减少数据传输过程中的冲突，提高数据传输速度。

3.兼容性：MSATA 接口与 SATA 接口在物理引脚上相兼容，使得MSATA 接口的设备可以兼容使用 SATA 接口的设备。

4.供电方式：MSATA 接口的设备可以通过主板上的 SATA 接口或外部供电器进行供电，为用户提供了更加灵活的供电选择。

三、MSATA 接口的应用领域MSATA 接口主要应用于以下领域：1.笔记本电脑：由于 MSATA 接口的硬盘体积小巧，因此非常适合用于笔记本电脑中，以满足用户对轻便和高性能的需求。

2.一体台式机电脑：一体台式机电脑由于空间限制，通常采用 MSATA 接口的硬盘来节省空间。

3.服务器：在一些服务器应用场景中，采用 MSATA 接口的硬盘可以提高系统的存储密度和性能。

四、MSATA 接口与 MiniPCI-E 接口的异同1.外观相同：MSATA 接口与 MiniPCI-E 接口的外观相同，容易让人混淆。

2.物理引脚相容：MSATA 接口与 MiniPCI-E 接口的物理引脚相互兼容，但并不能直接互通使用。

3.功能差异：MSATA 接口主要用于连接存储设备，而 MiniPCI-E 接口则主要用于连接扩展卡，如无线网卡、显卡等。

msata和m.2的pin 定义MSATA和M.2是两种常见的存储设备接口标准，它们分别使用不同的针脚定义。

本文将分步回答如何定义MSATA和M.2的针脚，以及它们之间的差异和应用。

第一步：MSATA针脚定义MSATA（miniserial ATA）是一种插槽式的存储设备接口，它通常用于连接固态硬盘（SSD）和主板。

MSATA使用了52个针脚定义，这些针脚用于传输数据和电源供应。

以下是MSATA最常见的针脚定义：1. VCC：电源正极，用于提供电源给MSATA设备。

2. GND：地线，用于回路的接地连接。

3. RXM0+：接收通道0的差分信号正相。

4. RXM0-：接收通道0的差分信号负相。

5. RXM1+：接收通道1的差分信号正相。

6. RXM1-：接收通道1的差分信号负相。

7. RXP0+：接收通道0的差分信号正相。

8. RXP0-：接收通道0的差分信号负相。

9. RXP1+：接收通道1的差分信号正相。

10. RXP1-：接收通道1的差分信号负相。

以此类推，直到达到最后一个针脚。

第二步：M.2针脚定义M.2是一种较新的高速存储设备接口标准，它支持多种接口协议，包括SATA、PCI Express（PCIe）和USB。

M.2采用了不同的针脚定义，以适应不同的协议和功能要求。

以下是M.2最常见的针脚定义：1. B1-B28：PCIe通道1的差分信号。

这些针脚用于传输PCIe信号。

2. M.2 Key B Pin 12：SATA通道2附加信号，用于连接SATA设备。

3. M.2 Key M Pin 17：PCIe通道2差分信号正相，用于连接PCIe设备。

4. M.2 Key E Pin 12：PCIe通道1差分信号正相，用于连接PCIe设备。

5. CLKM2+：PCIe通道2时钟正相。

6. CLKM2-：PCIe通道2时钟负相。

7. CLKP2+：PCIe通道2时钟正相。

8. CLKP2-：PCIe通道2时钟负相。

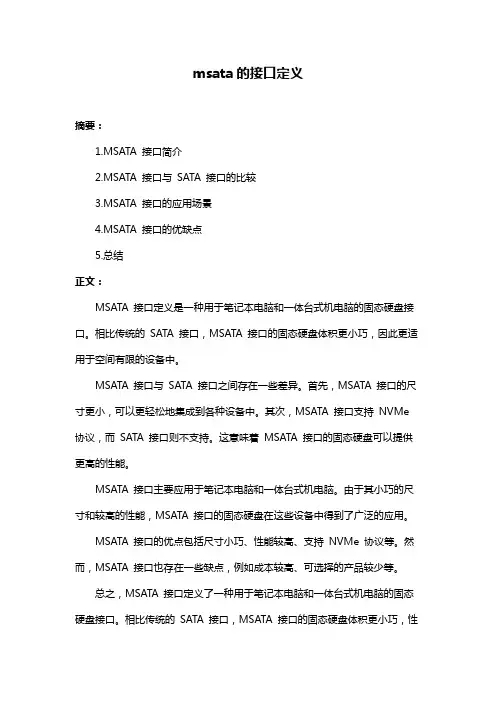

msata的接口定义
摘要：
1.MSATA 接口简介
2.MSATA 接口与SATA 接口的比较
3.MSATA 接口的应用场景
4.MSATA 接口的优缺点
5.总结
正文：
MSATA 接口定义是一种用于笔记本电脑和一体台式机电脑的固态硬盘接口。

相比传统的SATA 接口，MSATA 接口的固态硬盘体积更小巧，因此更适用于空间有限的设备中。

MSATA 接口与SATA 接口之间存在一些差异。

首先，MSATA 接口的尺寸更小，可以更轻松地集成到各种设备中。

其次，MSATA 接口支持NVMe 协议，而SATA 接口则不支持。

这意味着MSATA 接口的固态硬盘可以提供更高的性能。

MSATA 接口主要应用于笔记本电脑和一体台式机电脑。

由于其小巧的尺寸和较高的性能，MSATA 接口的固态硬盘在这些设备中得到了广泛的应用。

MSATA 接口的优点包括尺寸小巧、性能较高、支持NVMe 协议等。

然而，MSATA 接口也存在一些缺点，例如成本较高、可选择的产品较少等。

总之，MSATA 接口定义了一种用于笔记本电脑和一体台式机电脑的固态硬盘接口。

相比传统的SATA 接口，MSATA 接口的固态硬盘体积更小巧，性
能更高，但成本也较高。

msata的接口定义摘要：1.MSATA 接口的概述2.MSATA 接口的定义和标准3.MSATA 接口的优势和应用正文：【1.MSATA 接口的概述】MSATA（MOD-SATA）接口是一种用于连接固态硬盘（SSD）或其他存储设备的标准化接口。

它最初是由SiliconDrive 公司开发的，后来得到了越来越多硬件制造商的支持。

MSATA 接口的目标是为用户提供一种更简便、更快速、更灵活的存储设备连接方式。

【2.MSATA 接口的定义和标准】MSATA 接口的物理形态是mini-PCIe，它具有更小的尺寸和更轻便的设计。

MSATA 接口支持多种存储设备，包括固态硬盘、闪存卡和光驱等。

根据不同的设备类型，MSATA 接口有不同的接口定义。

例如，对于固态硬盘，MSATA 接口定义了数据传输速率、电压、插槽尺寸等参数。

MSATA 接口遵循的标准是MOD-SATA，这是一个由SiliconDrive 公司开发的开放标准。

MOD-SATA 标准规定了MSATA 接口的物理、电气和协议特性，以确保不同厂商的设备能够互相兼容。

【3.MSATA 接口的优势和应用】MSATA 接口具有以下优势：（1）体积小：MSATA 接口的尺寸比传统的SATA 接口更小，可以节省更多的空间，适用于轻薄型设备和嵌入式系统。

（2）传输速度快：MSATA 接口支持高速数据传输，其速度可以达到SATA 3.0 的级别（6Gbps）。

（3）兼容性好：MSATA 接口支持多种存储设备，包括固态硬盘、闪存卡和光驱等。

（4）易于安装和维护：MSATA 接口的插拔方式简单，用户可以轻松地安装和更换存储设备。

MSATA 接口广泛应用于各种设备，如笔记本电脑、嵌入式系统、工业控制设备等。

本文介绍电脑主板各种接口及引脚定义，下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

主板上CPU等网风扇接口。

主板上音频线接口。

主板SATA串口硬盘接口。

PS/2接口鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB接口USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

SATA15针电源接口定义/sata信号线定义2010年04月07日星期三14:46这些天在写esata的驱动，所以将相关资料贴上！•In computer hardware, Serial ATA(SATA, is a computer bus technology primarily designed for transfer of data to and from a hard disk. It is the successor to the legacy Advanced Technology Attachment standard (ATA, also known as IDE). This older technology was retroactively renamed Parallel ATA (PA TA) to distinguish it from Serial ATA.The Serial ATA [SATA] bus is defined over two separate connectors, one connector for the data lines and one for the power lines. A Serial ATA Hard drive may also have a third connector for legacy PATA power connections. The PATA power connector may be used in instead of the SATA power to supply a connection which is more rugged and reliable then the SATA-1 power connection.The Serial ATA interface [SATA] is the serial version of the IDE [ATA] spec. SATA uses a 4 conductor cable with two differential pairs [Tx/Rx], plus an additional 3 grounds pins and a separate power connector. Data runs at 150MBps [1.5GHz] using 8B/10B encoding and 250mV signal swings, with a maximum bus length of 1 meter. SATA enhancements move the data transfer speed to; 300MBps [3.0Gbps], and then 600MBps [6.0Gbps]. The current speed for SATA is 300Mbps [3Gbps]. Shielded external SATA [eSATA] data cable runs out to a maximum of between 3 feet and 6 feet. eSATA cables are used external to the chassis or case.SATA Data pinout SATA PinOut, Data Pin #Signal Name Signal Description1 GND Ground 2A+ Transmit + 3A- Transmit - 4GND Ground 5B- Receive - 6B+ Receive + 7GND Ground SATA Power pinout SATA PinOut, Power Pin #Signal Name Signal Description1 V33 3.3v Power 2 V33 3.3v Power 3 V33 3.3v Power, Pre-charge, 2nd mate 4 Ground 1st Mate5 Ground 2nd Mate6 Ground 3rd Mate7 V5 5v Power, pre-charge, 2nd mate8 V5 5v Power 9V5 5v Power 10 Ground 2nd Mate 11 Reserved - 12 Ground 1st Mate 13 V12 12v Power, Pre-charge, 2nd mate 14 V12 12v Power 15 V12 12v Power PATA Power pinout IDE Power Connector Pin Out Pin #Signal Function18 A WG Wire 1 +12V DC Yellow 2 +12V Return Black 3 +5V Return Black 4 +5V DC Red SATA signal names are with respect to the Host, the device connected to the host reverses the signal names. Transmit pins connect to Receive pins on the other device. The SATA connector is keyed at pin 1. These pin outs for the Serial ATA connector are not compatible with the legacy PATA connector.[The following article is licensed under the GNU Free Documentation License. It reproduces the Wikipedia article "Serial ATA"]SATA 1.5 Gb/sFirst-generation Serial ATA interfaces, also known as SATA/150, run at 1.5 Gigahertz (GHz). Serial A TA uses 8B/10B encoding at the physical layer. This encoding scheme has an efficiency of 80%, resulting in an actual data transfer rate of 1.2 Gigabits per second (Gb/s), or 150 megabytes per second (MB/s). The relative simplicity of a serial link and the use of LVDS allow both the use of longer drive cables and an easier transition path to higher speeds.SATA 3.0 Gb/sSoon after SATA's introduction, enhancements were made to the standard. A 3Gb/s signalling rate was added to the PHY layer, offering up to twice the data throughput. To ensure seamless backward compatibility between older SATA and the newer faster SATA/3Gbs devices, the latter devices are required to support the original 1.5Gb/s rate. In practice, some older SATA systems that do not support SATA speed negotiation require the peripheral drive's speed be manually hardlimited to 150Â MB/s with the use of a jumper for a 300Â MB/s drive.Like SATA 1.5Gb/s, SATA 3Gb/s uses 8B/10B encoding resulting in an actual data transfer rate of 2.4 Gb/s, or 300 MB/s.The 3.0Â Gb/s specification has been very widely referred to as “Serial ATA II” (“SATA II”), contrary to the wishes of the Serial ATA standards organization that authored it. The official website notes that SATA II was in fact that organization's name at the time, the SATA 3Gb/s specification being only one of many that the former SATA II defined, and suggests that “SA TA 3Gb/s” be used instead. (The Serial A TA standards organization has since changed names, and is now “The Serial ATA International Organization”, abbreviated SA TA-IO.) SATA-IO plans to further increase the maximum throughput of Serial ATA to 600Â MB/s around the year 2007.SATA 3Gb/s is sometimes also referred to as SATA/300 or SATA II, continuing the line of PATA/100, PATA/133 and SATA/150.SATA 6.0 Gb/sSATA-IO plans to make a 6.0 Gb/s standard. Although the theoretical thoroughput would be doubled, conventional hard disks can't approach saturating this speed. Serial ATA innovationsSATA drops the master/slave shared bus of PATA, giving each device a dedicated cable and dedicated bandwidth. While this requires twice the number of host controllers to support the same number of SATA devices, at the time of SATA's introduction this was no longer a significant drawback. Another controller could be added into a controller ASIC at little cost beyond the addition of the extra seven signal lines and printed circuit board (PCB) space for the cable header.Features allowed for by SATA but not by PA TA include hot-swapping and native command queueing.To ease their transition to SATA, many manufacturers have produced drives which use controllers largely identical to those on their PATA drives and include a bridge chip on the logic board. Bridged drives have a SATA connector, may include either or both kinds of power connectors, and generally perform identically to native drives. They may, however, lack support for some SATA-specific features. As of 2004, all major hard drive manufacturers produce either bridged or native SA TA drives.SATA drives may be plugged into Serial Attached SCSI (SAS) controllers and communicate on the same physical cable as native SAS disks. SAS disks, however, may not be plugged into aSATA controller.Cables and ConnectorsPhysically, the SATA power and data cables are the most noticeable change from Parallel A TA. The SATA standard defines a data cable using seven conductors and 8Â mm wide wafer connectors on each end. SATA cables can be up to 1 m (39 in) long.PATA ribbon cables, in comparison, carry either 40- or 80-conductor wires and are limited to 46 cm (18 in) in length. The reduction in conductors makes SATA connectors and cables much narrower than those of PATA, thus making them more convenient to route within tight spaces and reducing obstructions to air cooling. Unlike early PATA connectors, SATA connectors are keyed — it is not possible to install cable connectors upside down without considerable force.The SATA standard also specifies a power connector sharply differing from the four-pin Molex connector used by PATA drives and many other computer components. Like the data cable, it is wafer-based, but its wider 15-pin shape should prevent confusion between the two. The seemingly large number of pins are used to supply three different voltages if necessary —3.3Â V, 5Â V, and 12Â V. Each voltage is supplied by three pins gangedtogether (and 5 pins for ground). This is because the small pins cannot supply sufficient current for some devices, so they are combined. One pin from each of the three voltages is also used for hotplugging. The same physical connections are used on 3.5-in (90mm) and 2.5-in (70mm) (notebook) hard disks. Some SATA drives include in PA TA style four-pin Molex connector for use with power supplies that lack the SATA power connector. Also, adaptors are available to convert a PATA style power connector to SATA power connector.External SATAeSATA was standardized in mid-2004, with specifically defined cables, connectors, and signal requirements for external SATA drives. eSATA is characterized by:Full SATA speed for external disks (115MB/s have been measured with external RAID enclosures)•No protocol conversion from IDE/SATA to USB/Firewire, all disk features are available to the host•Cable length is restricted to 2m, USB and Firewire span longer distances.•Minimum and maximum transmit voltage decreased to 400mV - 500mV•Minimum and maximum receive voltage decreased to 240mV - 500mVUSB and Firewire require conversion of all communication with the external disk, so external USB/Firewire enclosures include an IDE or SATA bridge chip that translates from the ATA protocol to USB or Firewire. Drive features like S.M.A.R.T. cannot be exploited that way and the achiveable transfer speed with USB/Firewire is only about half of the entire bus data rate of about 50MB/s. This limited effective data transfer rate becomes very visible when using an external RAID array and also with fast single disks which may yield well over 70MB/s during real use.Currently, most PC motherboards do not have an eSA TA connector. eSATA may be enabled through the addition of an eSATA host bus adapter (HBA) or bracket connector for desktop systems or with a Cardbus or ExpressCard for notebooks.Note:Prior to the final specification for eSATA, there were a number of products designed for external connections of SATA drives. Some of these use the internal SATA connector or even connectors designed for other interface specifications, such as IEEE 1394. These products are not eSA TA compliant.eSATA does not provide power, which means that external 2.5" disks which would otherwise be powered over the USB or Firewire cable need a separate power cable when connected over eSATA.eSATA compared to other buseseSA TA PATA Fire Wire 1394b USB 2.0 Actual Speed 2.4 >Gib/s 1064 Mib/s 786 Mib/s ~375 Mib/sMax. cable length 2 meters 46 centimetres4.5 meters 16 cables canbedaisy chained up to 72meters5 metersPower cablerequired?Yes Yes No NoDevices per Channel 1 (5 withmultiplier)3 (3rd deviceread only)63 127Backward compatibilityThe backward compatibility of SATA hard discs is virtually non-existent in the sense that SATA drives will not work with the same connectors that IDE, SCSI, or any other format of hard drive connect to. It is, however, possible to purchase convertors that attach to the rear of the SATA hard disc and will allow it to function as an IDE drive. This can prove useful in situations where one wishes to use their SATA drive on older motherboards that may not have SATA connections, etc.SATA vs SCSISCSI currently offers transfer rates higher than SATA, but is a more complex bus usually resulting in higher costs to the user. Some drive manufacturers offer longer warranties for SCSI devices, however, indicating a possibly higher manufacturing quality control of SCSI devices compared to PATA/SA TA devices.conn_sata.gif(10.79 KB)3030299030-SATA-15P-RA-core-power-connector-dwg.gif(14.14 KB)类别：电脑技术| | 添加到搜藏| 分享到i贴吧| 浏览(1386) | 评论(0)。

2.5英寸笔记本硬盘接口定义2.5英寸笔记本硬盘接口定义--------------------------------------------------------------------------------01.RESET# 02.GND03.D7 04.D805.D6 06.D907.D5 08.D1009.D4 10.D1111.D3 12.D1213.D2 14.D1315.D1 16.D1417.D0 18.D1519.GND 20.未用21.GND 22.GND23.HIOW 24.GND25.HIOR 26.GND27.IOCHRDY 28.HALE29.DAKS 30.GND31.IRQBUS 32.IOCS1633.A1 34.未用PDIAG35.A0 36.A237.HCS0 38.HCS139.DASP 40.GND41.+5V逻辑电源(驱动电路板） 42.+5V（给电机供电）43.GND 44.NC45. 46.47.D 48.C49.B 50.A2.5英寸笔记本硬盘一般使用50针接口，其中41针一般为驱动逻辑（电路板）提供+5V电压，42针为电动机提供+5V电压（笔记本硬盘用+5V电机，台式机硬盘用+12V电机）数据D0-D15是主机和驱动器之间的双向传输线RESET#是上电时主机送来的信号，使驱动器复位，其后保持高电平写选通HIOW：当低电平有效时，把主机送来的数据写入寄存器或驱动器的数据寄存器读选通HIOR：当低电平有效时，读某个寄存器或驱动器的数据寄存器地址锁存允许HALE：用于锁存地址信号中断请求IRQBUS：驱动器向主机发送中断请求信号I/O芯片选中IOCS16：它通知主机，16位寄存器已经选中，驱动器准备发送或接收16位数据地址信号A0-A2片选HCS0,HCS1:是主机地址译码后得到的片选信号，选择可直接存取的寄存器。

msata的接口定义
mSATA（mini-SATA）接口是一种用于连接固态硬盘（SSD）的接口标准，它是SATA（Serial ATA）接口的一个小型版本。

mSATA接口定义包括以下几个要素：
1. 物理接口类型：mSATA接口采用Mini PCI Express（mini PCIe）物理接口类型。

它通常使用一个52针连接器与主板连接。

2. 数据传输速率：mSATA接口支持SATA II（
3.0 Gbps）和SATA III（6.0 Gbps）两种数据传输速率。

根据硬盘的规格和
主板的支持情况，实际传输速率可能有所不同。

3. 电源供应：mSATA接口提供5V的电源供应，用于给连接
的固态硬盘提供电能。

4. 主要用途：mSATA接口主要被用于连接固态硬盘，以替代
传统的机械硬盘，从而提升计算机的性能和响应速度。

需要注意的是，自2013年开始，mSATA接口逐渐被更小巧
的M.2（NGFF）接口所取代，因此在新款主板和固态硬盘中
可能已经不再支持mSATA接口。
