大学物理实验报告(通用10篇)大学物理实验报告(通用10篇)在当下这个社会中,我们使用报告的情况越来越多,报告具有语言陈述性的特点。
你所见过的报告是什么样的呢?以下是小编精心整理的大学物理实验报告,仅供参考,希望能够帮助到大家。
大学物理实验报告1一、演示目的气体放电存在多种形式,如电晕放电、电弧放电和火花放电等,通过此演示实验观察火花放电的发生过程及条件。
二、原理首先让尖端电极和球型电极与平板电极的距离相等。
尖端电极放电,而球型电极未放电。
这是由于电荷在导体上的分布与导体的曲率半径有关。
导体上曲率半径越小的地方电荷积聚越多(尖端电极处),两极之间的电场越强,空气层被击穿。
反之越少(球型电极处),两极之间的电场越弱,空气层未被击穿。
当尖端电极与平板电极之间的距离大于球型电极与平板电极之间的距离时,其间的电场较弱,不能击穿空气层。
而此时球型电极与平板电极之间的距离最近,放电只能在此处发生。
三、装置一个尖端电极和一个球型电极及平板电极。
四、现象演示让尖端电极和球型电极与平板电极的距离相等。
尖端电极放电,而球型电极未放电。
接着让尖端电极与平板电极之间的距离大于球型电极与平板电极之间的距离,放电在球型电极与平板电极之间发生五、讨论与思考雷电暴风雨时,最好不要在空旷平坦的田野上行走。
为什么?大学物理实验报告2实验报告一.预习报告1.简要原理2.注意事项二.实验目的三.实验器材四.实验原理五.实验内容、步骤六.实验数据记录与处理七.实验结果分析以及实验心得八.原始数据记录栏(最后一页)把实验的目的、方法、过程、结果等记录下来,经过整理,写成的书面汇报,就叫实验报告。
实验报告的种类因科学实验的对象而异。
如化学实验的报告叫化学实验报告,物理实验的报告就叫物理实验报告。
随着科学事业的日益发展,实验的种类、项目等日见繁多,但其格式大同小异,比较固定。
实验报告必须在科学实验的基础上进行。
它主要的用途在于帮助实验者不断地积累研究资料,总结研究成果。

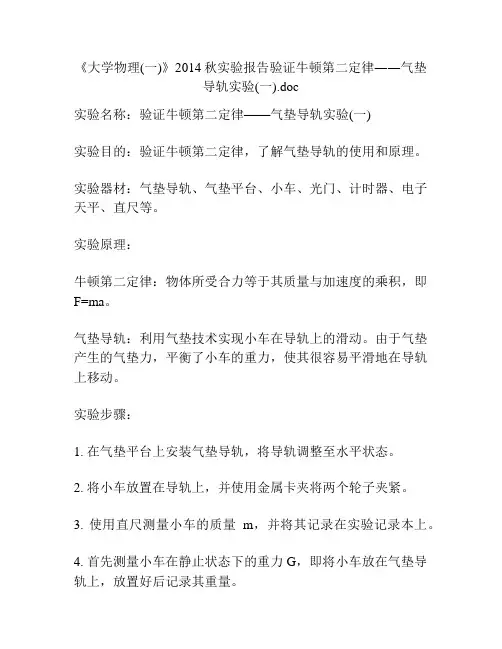

《大学物理(一)》2014秋实验报告验证牛顿第二定律――气垫导轨实验(一).doc实验名称:验证牛顿第二定律——气垫导轨实验(一)实验目的:验证牛顿第二定律,了解气垫导轨的使用和原理。
实验器材:气垫导轨、气垫平台、小车、光门、计时器、电子天平、直尺等。
实验原理:牛顿第二定律:物体所受合力等于其质量与加速度的乘积,即F=ma。
气垫导轨:利用气垫技术实现小车在导轨上的滑动。
由于气垫产生的气垫力,平衡了小车的重力,使其很容易平滑地在导轨上移动。
实验步骤:1. 在气垫平台上安装气垫导轨,将导轨调整至水平状态。
2. 将小车放置在导轨上,并使用金属卡夹将两个轮子夹紧。
3. 使用直尺测量小车的质量m,并将其记录在实验记录本上。
4. 首先测量小车在静止状态下的重力G,即将小车放在气垫导轨上,放置好后记录其重量。
5. 用气泵将气垫导轨下面的气注满气,使气垫导轨处于气垫状态。
6. 开始对小车进行加速度的测量。
首先将小车推到一个适合的初始位置,在小车经过光门之前将其停住,然后用电子天平测出在小车上加上一定的质量后总重力G1。
记录G1的值。
7. 在小车通过光门后立即按下计时器的启动键,记录下小车通过光门时刻t1。
8. 将小车加上一定的重物,再重复步骤6和步骤7。
9. 再将小车加上重物,重复步骤6和步骤7。
10. 根据公式a=(Gn-G)/m计算小车加速度,其中n代表每次增加质量之后的编号。
11. 记录实验数据并进行处理、分析。
实验数据记录:测量物品:小车小车质量m=0.150kg静止状态下小车重力G=1.47N实验数据处理:计算小车+重物的重力G1、G2、G3:G1=(m+0.1kg)g=1.57NG2=(m+0.2kg)g=1.67NG3=(m+0.3kg)g=1.77N计算小车+重物的加速度a1、a2、a3:a1=(G1-G)/m=0.14m/s^2a2=(G2-G)/m=0.16m/s^2a3=(G3-G)/m=0.18m/s^2实验结论:根据实验数据的处理结果可得出,加速度与施加的力成正比,与物体质量成反比,符合牛顿第二定律的表述F=ma。

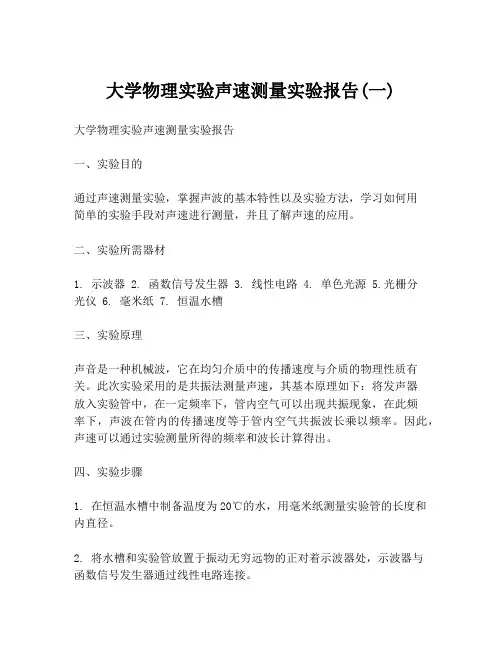

大学物理实验声速测量实验报告(一)大学物理实验声速测量实验报告一、实验目的通过声速测量实验,掌握声波的基本特性以及实验方法,学习如何用简单的实验手段对声速进行测量,并且了解声速的应用。
二、实验所需器材1. 示波器2. 函数信号发生器3. 线性电路4. 单色光源5.光栅分光仪 6. 毫米纸 7. 恒温水槽三、实验原理声音是一种机械波,它在均匀介质中的传播速度与介质的物理性质有关。
此次实验采用的是共振法测量声速,其基本原理如下:将发声器放入实验管中,在一定频率下,管内空气可以出现共振现象,在此频率下,声波在管内的传播速度等于管内空气共振波长乘以频率。
因此,声速可以通过实验测量所得的频率和波长计算得出。
四、实验步骤1. 在恒温水槽中制备温度为20℃的水,用毫米纸测量实验管的长度和内直径。
2. 将水槽和实验管放置于振动无穷远物的正对着示波器处,示波器与函数信号发生器通过线性电路连接。
3. 调节函数信号发生器使其发生频率稳定在1kHz左右,此时开启示波器,调节其放大倍数至合适。
4. 开启函数信号发生器,调节频率,直到示波器上出现一个频率对应的谐波振动。
此时记录下频率。
5. 毫米纸上标出实验管的坐标,使振动气柱一端在标出的坐标处。
6. 通过不断调节频率和气柱长度,直到再次出现共振波长时,记录下新的频率和气柱长度并计算出波长。
7. 计算声速,除以空气的密度20°C下为1.293kg/m^3,求得在该环境下的声速。
五、实验结果和分析通过实验可以得到,当频率为1kHz时,声波经过实验管之后,出现了谐波振动。
另外,在不断调节频率和气柱长度的过程中,也成功测得了共振时的频率和波长,从而计算得到声速为343.4m/s。
这与理论值基本一致,误差在可接受范围内。
六、实验总结通过本次实验,我们学会了桥式共振测量法的原理、方法和意义,并且初步掌握了共振法测量声速的实验方法。
通过实验,我们还发现共振现象在现实生活中有着广泛的应用,例如由于声波在水中传播较快,因此潜水员可以通过声音确定水中物体的位置等。

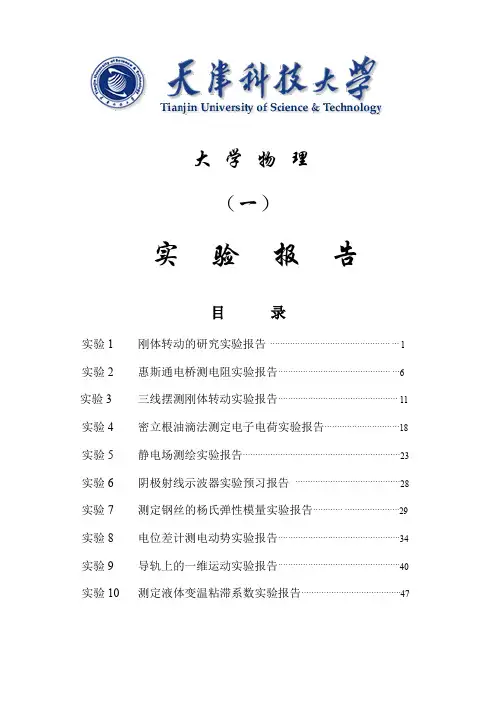

大学物理(一)实验报告目录实验1刚体转动的研究实验报告................................................ (1)实验2惠斯通电桥测电阻实验报告............................................. (6)实验3三线摆测刚体转动实验报告 (11)实验4密立根油滴法测定电子电荷实验报告 (18)实验5静电场测绘实验报告 (23)实验6阴极射线示波器实验预习报告 (28)实验7测定钢丝的杨氏弹性模量实验报告............ . (29)实验8电位差计测电动势实验报告 (34)实验9导轨上的一维运动实验报告 (40)实验10 测定液体变温粘滞系数实验报告 (47)刚体转动的研究实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](实验示意图、主要计算公式等)图1实验示意图解释下列概念或定律:1.刚体2.刚体的转动惯量3. 力矩4.刚体的转动定律5.视差[实验步骤](简要列出实验主要操作步骤)[数据表格]下落高度:h1= (m);h2= (m);h= (m) [注意事项]刚体转动的研究实验报告班级组姓名学号实验成绩年月日同组人实验台号教师签字[实验目的][实验仪器](规格、型号、精度)[实验原理](简述)[数据表格](要求计算刚体的转动惯量和摩擦力矩,并作图)表1测量原始数据表砝码下落高度:h 1= (m); h 2= (m); h = (m) 图121t r与r 关系图(在直角坐标纸上做图)[数据处理][实验结果][分析讨论]1、实验中为何使用25克左右的砝码而不使用比25克大得多或小得多的砝码?2、怎样用最小二乘法拟合实验数据?惠斯通电桥测电阻实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)图1实验电路原理图[实验步骤](简要列出实验主要操作步骤)1、自组电桥2、箱式电桥[数据表格]1、自组电桥电阻单位:2、箱式电桥电阻单位:[注意事项]箱式电桥倍率与不确定度计算表:惠 斯 通 电 桥 测 电 阻 实 验 报 告班级 组 姓 名 学号 实验成绩 年 月 日 同组人 实验台号 教师签字 [实验目的][实验原理][实验仪器](规格、型号、精度)[数据表格]1、 自组电桥(要求:分别计算a R 和b R 的均值,不确定度和相对不确定度,写出计算过程)电阻单位:2、箱式电桥(要求:将表格填写完整,写出a R 和b R 的不确定度的计算过程) 电阻单位:[[结果表达][分析讨论]1、当惠斯通电桥达到平衡后,若交换电源和检流计位置,电桥是否仍保持平衡?2、什么是电桥灵敏度?如何测定灵敏度引入的误差?三线摆法测刚体转动惯量实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)[实验步骤](简述)[数据表格]表1.圆盘转动惯量测试数据记录表表2. 圆环转动惯量测试数据记录表三线摆转动惯量的理论公式:J盘J环三线摆转动惯量的实验公式:J盘J环[注意事项]三线摆法测刚体转动惯量实验报告班级组姓名学号实验成绩年月日同组人实验台号教师签字[实验目的][实验仪器][实验原理]图1.三线摆法测刚体转动惯量原理图[数据表格]表1.圆盘转动惯量测试数据记录表表2.圆环转动惯量测试数据记录表[数据处理]1.转动惯量的计算三线摆转动惯量的理论计算:J盘J环三线摆转动惯量的实验计算:J盘J环2.各直接测量量的不确定度的计算3.盘的不确定度的计算4.环的不确定度的计算5.转动惯量的理论值与实验值的百分比比较[结果表达] [分析讨论]密立根油滴法测定单电子电荷实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)[实验步骤](简述)[数据表格][注意事项]密立根油滴法测定单电子电荷实验报告班级组姓名学号实验成绩年月日同组人实验台号教师签字[实验目的][实验仪器][实验原理](简述)图1.密立根油滴法测定单电子电荷原理图[数据表格][数据处理] t(s)的计算q(c)的计算e(c)的计算不确定度的计算1.2.3.e与单电子电量e0的比较[结果表达][分析讨论]静电场测绘实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)[实验步骤](简述)[数据表格] 2a= cm;2b=cm[静电场测绘实验报告班级组姓名学号实验成绩年月日同组人实验台号教师签字[实验目的][实验仪器][实验原理](用稳恒电流的电场模拟静电场的依据):[实验数据]a= cm;b= cm实验所得的等位线图:(在此处粘贴等位线图)ln a = ;ln b = ;用坐标纸作图。

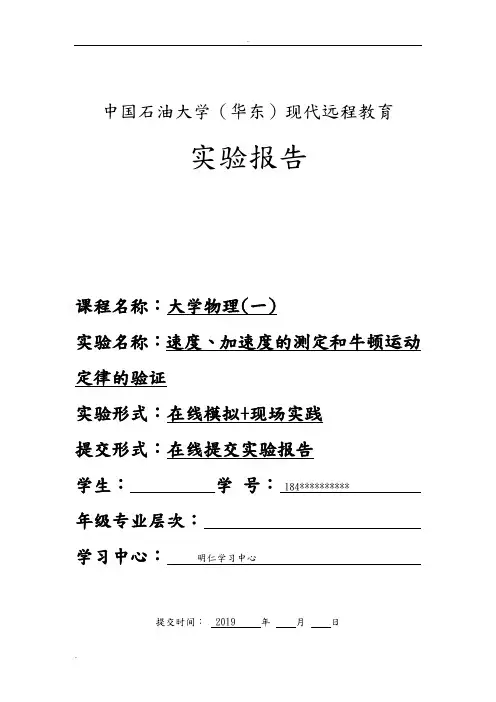

中国石油大学(华东)现代远程教育实验报告课程名称:大学物理(一)实验名称:速度、加速度的测定和牛顿运动定律的验证实验形式:在线模拟+现场实践提交形式:在线提交实验报告学生:学号: 184********** 年级专业层次:学习中心:明仁学习中心提交时间: 2019 年月日一、实验目的1.了解气垫导轨的构造和性能,熟悉气垫导轨的调节和使用方法。
2.了解光电计时系统的基本工作原理,学会用光电计时系统测量短暂时间的方法。
3.掌握在气垫导轨上测定速度、加速度的原理和方法。
4.从实验上验证F=ma的关系式,加深对牛顿第二定律的理解。
5.掌握验证物理规律的基本实验方法。
二、实验原理1.速度的测量一个作直线运动的物体,如果在t~t+Δt时间通过的位移为Δx(x~x+Δx),则该物体在Δt时间的平均速度为,Δt越小,平均速度就越接近于t时刻的实际速度。
当Δt→0时,平均速度的极限值就是t时刻(或x位置)的瞬时速度(1)实际测量中,计时装置不可能记下Δt→0的时间来,因而直接用式(1)测量某点的速度就难以实现。
但在一定误差围,只要取很小的位移Δx,测量对应时间间隔Δt,就可以用平均速度近似代替t时刻到达x点的瞬时速度。
本实验中取Δx为定值(约10mm),用光电计时系统测出通过Δx所需的极短时间Δt,较好地解决了瞬时速度的测量问题。
2.加速度的测量在气垫导轨上相距一定距离S的两个位置处各放置一个光电门,分别测出滑块经过这两个位置时的速度v1和v2。
对于匀加速直线运动问题,通过加速度、速度、位移及运动时间之间的关系,就可以实现加速度a的测量。
(1)由测量加速度在气垫导轨上滑块运动经过相隔一定距离的两个光电门时的速度分别为v1和v2,经过两个光电门之间的时间为t21,则加速度a为(2)根据式(2)即可计算出滑块的加速度。
(2)由测量加速度设v1和v2为滑块经过两个光电门的速度,S是两个光电门之间距离,则加速度a为(3)根据式(3)也可以计算出作匀加速直线运动滑块的加速度。

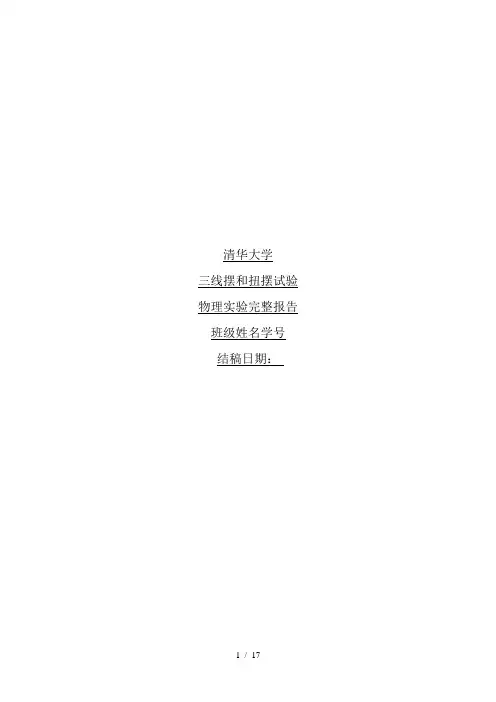

清华大学三线摆和扭摆试验物理实验完整报告班级姓名学号结稿日期:三线摆和扭摆实验一、实验目的1. 加深对转动惯量概念和平行轴定理等的理解;2. 了解用三线摆和扭摆测量转动惯量的原理和方法;3. 学习电子天平、游标高度尺和多功能数字测量仪等仪器的使用,掌握测量质量和周期等量的测量方法。
二、实验装置和原理1.三线摆:如图一,上、下圆盘均处于水平,悬挂在横梁上。
横梁由立柱和底座支承着,三根对称分布的等长悬线将两个圆盘相连。
上圆盘可以固定不动。
拧动旋钮就可以使得下圆盘绕中心轴OO ’作扭摆运动。
当下圆盘的摆角很小且忽略空气阻力和悬线扭力影响时,可推出下圆盘绕中心轴OO ’的转动惯量为:200024m gRr J T Hπ=其中,0m 是下圆盘质量,g 取29.80m s -,r 为上圆盘半径,R 为下圆盘半径,H 为平衡时上下圆盘的垂直距离,0T 为下圆盘摆动周期。
图1 三线摆示意图将质量为m 的待测刚体放在下圆盘上,并使它的质心位于中心轴OO ’上,测出此时的摆动周期T 和上下圆盘之间的垂直距离1H ,则待测刚体和下圆盘对于中心轴OO ’的总转动惯量1J 为:()021214m m gRr J T H π+=且待测刚体对于中心轴OO ’的转动惯量10J J J =-。
利用三线摆可以验证平行轴定理。
平行轴定理指出:如果一个刚体对于通过质心的某一转轴的转动惯量为c J ,则这个刚体对平行于该轴且相距为d 的另一转轴的转动惯量为:2x c J J md =+式中,m 为刚体的质量。
图2 三个孔均匀分布在本实验中,将三个等大的钢球对称分布在下圆盘的三个均匀分布的孔(如图2)上,测出三个球对于中心轴OO ’的转动惯量x J 。
如果测得的x J 的值与由2x c J J md =+右式计算得到的结果比较相对误差在测量允许的范围内()005≤,则平行轴定理得到验证。
本实验中,用于测量基本物理量的仪器还有:电子天平,游标高度尺,配有光电接收装置的多功能数字测量仪。

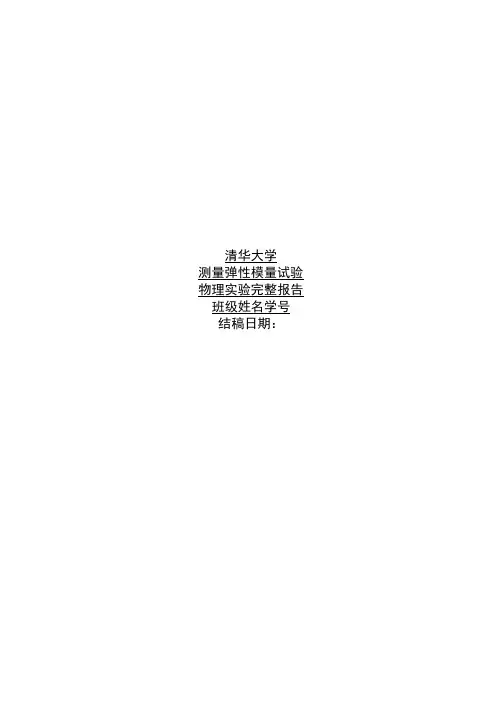

清华大学测量弹性模量试验物理实验完整报告班级姓名学号结稿日期:弹性模量的测量实验报告一.拉伸法测弹性模量1 •实验LI 的(1) ・学习用拉伸法测量弹性模量的方法; (2) •掌握螺旋测微计和读数显微镜的使用。
2. 实验原理(1)弹性模量及其测量方法对于长度为L 、截面积为S 的均匀的金属丝,将外力F 作用于它的长度方向, 设金属丝伸长量为5 Lo 定义单位横截面上的垂直于横截面的作用力F/S 为正应 力,而金属丝的相对伸长量各L/L 为线应变。
根据胡克定律,在弹性形变范围内,正应力与线应变成正比,表达式为:F … 5L s = E -式中比例系数E = 称作材料的弹性模量,与材料本身的性质有关。
在本实验中,设钢丝的直径为D,则钢丝的弹性模量可进一步表示为:4 FL irD 2§ L公式(2)即为本实验的计算公式。
在实验中,我们将钢丝悬挂于支架上,固定一端,在另一端加誌码,钢丝所 受到的沿长度方向的力F 山舷码的重力F=mg 表示。
用读数显微镜可以测岀钢丝 相应地伸长量5L (微小量)。
此外,钢丝长度L 用钢尺测量(本实验中钢丝长度 数据已给岀),钢丝直径用螺旋测微讣测量。
3. 实验仪器竖直金属支架,读数显微镜,支架底座,螺旋测微讣。
4. 实验步骤(1) 调整钢丝竖直。
钢丝下端应先挂硅码钩,用以拉直钢丝。
调节底座螺钉,使 得底座水平,保持钢丝以及下端夹具不与周圉碰蹭。
(2) 调节读数显微镜。
首先粗调显微镜高度,使得显微镜与标记线(细铜丝)同 高。
然后进行细调,先调节LI 镜看到义丝清晰的像,再前后移动镜筒看清标记线, 使标记线的像与义丝无视差。
⑶测量:测量钢丝长度L 及其伸长量§ L 。
先读出无耘码,仅有耘码钩(质量为 0. 200kg )时标记线的位置(反映在鼓轮上),然后在琏码钩上每加一个碓码(质 量均为0. 200kg ),(1)(2)读下一个位置yi。
先从无舷码逐步增加到九个琏码,增加完毕后,消除空程影响后,再依次递减到无祛码,乂得一组数据。
篇一:大学物理实验报告1图片已关闭显示,点此查看学生实验报告学院:软件与通信工程学院课程名称:大学物理实验专业班级:通信工程111班姓名:陈益迪学号:0113489学生实验报告图片已关闭显示,点此查看一、实验综述1、实验目的及要求1.了解游标卡尺、螺旋测微器的构造,掌握它们的原理,正确读数和使用方法。
2.学会直接测量、间接测量的不确定度的计算与数据处理。
3.学会物理天平的使用。
4.掌握测定固体密度的方法。
2 、实验仪器、设备或软件1 50分度游标卡尺准确度=0.02mm 最大误差限△仪=±0.02mm2 螺旋测微器准确度=0.01mm 最大误差△仪=±0.005mm 修正值=0.018mm3 物理天平 tw-0.5 t天平感度0.02g 最大称量 500g △仪=±0.02g 估读到 0.01g二、实验过程(实验步骤、记录、数据、分析)1、实验内容与步骤1、用游标卡尺测量圆环体的内外径直径和高各6次;2、用螺旋测微器测钢线的直径7次;3、用液体静力称衡法测石蜡的密度;2、实验数据记录表(1)测圆环体体积图片已关闭显示,点此查看(2)测钢丝直径仪器名称:螺旋测微器(千分尺)准确度=0.01mm估读到0.001mm图片已关闭显示,点此查看图片已关闭显示,点此查看测石蜡的密度仪器名称:物理天平tw—0.5天平感量: 0.02 g 最大称量500 g3、数据处理、分析(1)、计算圆环体的体积1直接量外径d的a类不确定度sd ,sd=○sd=0.0161mm=0.02mm2直接量外径d的b类不确定度u○d.ud,=ud=0.0155mm=0.02mm3直接量外径d的合成不确定度σσ○σd=0.0223mm=0.2mm4直接量外径d科学测量结果○d=(21.19±0.02)mmd=5直接量内径d的a类不确定度s○sd=0.0045mm=0.005mmd。
ds=6直接量内径d的b类不确定度u○dud=ud=0.0155mm=0.02mm7直接量内径d的合成不确定度σi σ○σd=0.0160mm=0.02mm8直接量内径d的科学测量结果○d=(16.09±0.02)mm9直接量高h的a类不确定度s○sh=0.0086mm=0.009mmd=h hs=10直接量高h的b类不确定度u○h duh=0.0155mm=0.02mm11直接量高h的合成不确定度σ○σh=0.0177mm=0.02mm 12直接量高h的科学测量结果○h=(7.27±0.02)mmhσh=13间接量体积v的平均值:v=πh(d-d)/4 ○22v =1277.8mm14 间接量体积v的全微分:dv=○3? (d2-d2)4dh+dh?dh?dd- dd 22再用“方和根”的形式推导间接量v的不确定度传递公式(参考公式1-2-16) 222?v?(0.25?(d2?d2)?h)?(0.5dh??d)?(0.5dh??d)计算间接量体积v的不确定度σ3σv=0.7mmv15写出圆环体体积v的科学测量结果○v=(1277.8±0.7) mm2、计算钢丝直径(1)7次测量钢丝直径d的a类不确定度sd ,sd=sdsd =0.0079mm=0.008mm3(2)钢丝直径d的b类不确定度ud ,ud=udud=0.0029mm=0.003mm(3)钢丝直径d的合成不确定度σ。

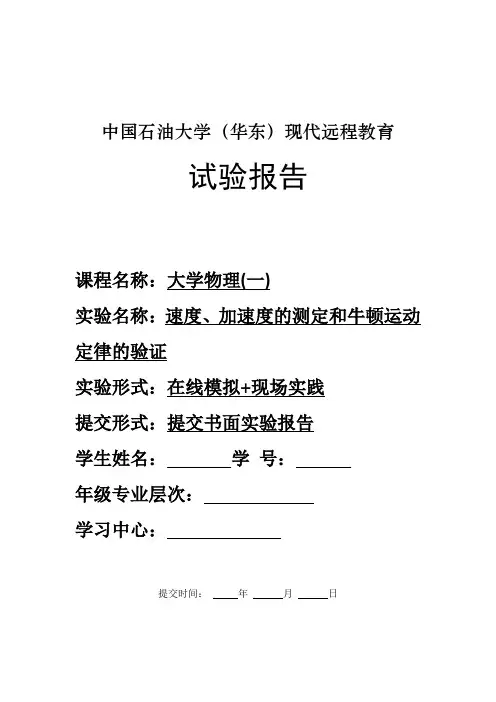

中国石油大学(华东)现代远程教育实验报告课程名称:大学物理(一)实验名称:实验形式:在线模拟+现场实践提交形式:在线提交实验报告学生姓名:学号:184**********年级专业层次:学习中心:山东济南明仁学习中心提交时间:2019年月日二、实验原理1.速度的测量一个作直线运动的物体,如果在t~t+Δt时间内通过的位移为Δx(x~x+Δx),则该物体在Δt时间内的平均速度为,Δt越小,平均速度就越接近于t时刻的实际速度。
当Δt→0时,平均速度的极限值就是t时刻(或x位置)的瞬时速度???????????????????????????????????(1)实际测量中,计时装置不可能记下Δt→0的时间来,因而直接用式(1)测量某点的速度就难以实现。
但在一定误差范围内,只要取很小的位移Δx,测量对应时间间隔Δt,就可以用平均速度近似代替t时刻到达x点的瞬时速度。
本实验中取Δx为定值(约10mm),用光电计时系统测出通过Δx所需的极短时间Δt,较好地解决了瞬时速度的测量问题。
2.加速度的测量在气垫导轨上相距一定距离S的两个位置处各放置一个光电门,分别测出滑块经过这两个位置时的速度v1和v2。
对于匀加速直线运动问题,通过加速度、速度、位移及运动时间之间的关系,就可以实现加速度a的测量。
(1)由测量加速度在气垫导轨上滑块运动经过相隔一定距离的两个光电门时的速度分别为v1和v2,经过两个光电门之间的时间为t21,则加速度a为?????????????????????????????????????(2)根据式(2)即可计算出滑块的加速度。
(2)由测量加速度设v1和v2为滑块经过两个光电门的速度,S是两个光电门之间距离,则加速度a为????????????????????????????????????(3)根据式(3)也可以计算出作匀加速直线运动滑块的加速度。
(3)由测量加速度还可以根据匀加速直线运动加速度a、位移S(S=x-x0)及运动时间t之间的关系式测量加速度。
大学物理实验报告大学物理实验报告「篇一」一、实验目的:掌握用流体静力称衡法测密度的原理。
了解比重瓶法测密度的特点。
掌握比重瓶的用法。
掌握物理天平的使用方法。
二、实验原理:物体的密度,为物体质量,为物体体积。
通常情况下,测量物体密度有以下三种方法:1、对于形状规则物体根据,可通过物理天平直接测量出来,可用长度测量仪器测量相关长度,然后计算出体积。
再将、带入密度公式,求得密度。
2、对于形状不规则的物体用流体静力称衡法测定密度。
测固体(铜环)密度根据阿基米德原理,浸在液体中的物体要受到液体向上的浮力,浮力大小为。
如果将固体(铜环)分别放在空气中和浸没在水中称衡,得到的质量分别为。
②测液体(盐水)的密度将物体(铜环)分别放在空气、水和待测液体(盐水)中,测出其质量分别为、和,同理可得③测石蜡的密度石蜡密度---------石蜡在空气中的质量--------石蜡和铜环都放在水中时称得的二者质量--------石蜡在空气中,铜环放在水中时称得二者质量3、用比重瓶法测定液体和不溶于液体的固体小颗粒的密度①测液体的密度--------空比重瓶的质量---------盛满待测液体时比重瓶的质量---------盛满与待测液体同温度的纯水的比重瓶的质量.固体颗粒的密度为。
----------待测细小固体的质量---------盛满水后比重瓶及水的质量---------比重瓶、水及待测固体的总质量二、实验用具:TW—05型物理天平、纯水、吸水纸、细绳、塑料杯、比重瓶待测物体:铜环和盐水、石蜡三、实验步骤:调整天平⑴调水平旋转底脚螺丝,使水平仪的气泡位于中心。
⑵调空载平衡空载时,调节横梁两端的调节螺母,启动制动旋钮,使天平横梁抬起后,天平指针指中间或摆动格数相等。
用流体静力称衡法测量铜环和盐水的密度⑴先把物体用细线挂在天平左边的秤钩上,用天平称出铜环在空气中质量。
⑵然后在左边的托盘上放上盛有纯水的塑料杯。
将铜环放入纯水中,称得铜环在水中的质量。
大学物理实验报告(10篇)大学物理实验报告1院系名称:勘察与测绘学院专业班级:姓名:学号:辉光盘【实验目的】:观察平板晶体中的高压辉光放电现象。
【实验仪器】:大型闪电盘演示仪【实验原理闪电盘是在两层玻璃盘中密封了涂有荧光材料的玻璃珠,玻璃珠充有稀薄的惰性气体(如氩气等)。
控制器中有一块振荡电路板,通过电源变换器,将12V低压直流电转变为高压高频电压加在电极上。
通电后,振荡电路产生高频电压电场,由于稀薄气体受到高频电场的电离作用二产生紫外辐射,玻璃珠上的荧光材料受到紫外辐射激发出可见光,其颜色由玻璃珠上涂敷的荧光材料决定。
由于电极上电压很高,故所发生的光是一些辐射状的辉光,绚丽多彩,光芒四射,在黑暗中非常好看。
【实验步骤】:1. 将闪电盘后控制器上的电位器调节到最小;2. 插上220V电源,打开开关;3. 调高电位器,观察闪电盘上图像变化,当电压超过一定域值后,盘上出现闪光;4. 用手触摸玻璃表面,观察闪光随手指移动变化;5. 缓慢调低电位器到闪光恰好消失,对闪电盘拍手或说话,观察辉光岁声音的变化。
【注意事项】:1. 闪电盘为玻璃质地,注意轻拿轻放;2. 移动闪电盘时请勿在控制器上用力,避免控制器与盘面连接断裂;3. 闪电盘不可悬空吊挂。
辉光球【实验目的】观察辉光放电现象,了解电场、电离、击穿及发光等概念。
【实验步骤】1.将辉光球底座上的电位器调节到最小;2.插上220V电源,并打开开关;3. 调节电位器,观察辉光球的玻璃球壳内,电压超过一定域值后中心处电极之间随机产生数道辉光;4.用手触摸玻璃球壳,观察到辉光随手指移动变化;5.缓慢调低电位器到辉光恰好消失,对辉光球拍手或说话,观察辉光随声音的变化。
【注意事项】1.辉光球要轻拿轻放;2.辉光球长时间工作可能会产生臭氧。
【实验原理】辉光球发光是低压气体(或叫稀疏气体)在高频电场中的放电现象。
玻璃球中央有一个黑色球状电极。
球的底部有一块震荡电路板,通电后,震荡电路产生高频电压电场,由于球内稀薄气体受到高频电场的电离作用而光芒四射。
大学物理实验报告范文3篇大学物理实验报告范文3篇大学物理实验报告范文篇一:一、实验综述1、实验目的及要求1.了解游标卡尺、螺旋测微器的构造,掌握它们的原理,正确读数和使用方法。
学会直接测量、间接测量的不确定度的计算与数据处理。
3.学会物理天平的使用。
4.掌握测定固体密度的方法。
2 、实验仪器、设备或软件1 50分度游标卡尺准确度=0.02mm 最大误差限△仪= 0.02mm2 螺旋测微器准确度=0.01mm 最大误差△仪= 0.005mm 修正值=0.018mm3 物理天平 TW-0.5 t天平感度0.02g 最大称量500g △仪=0.02g 估读到 0.01g二、实验过程准确度=0.01mm 估读到0.001mm测石蜡的密度仪器名称:物理天平TW 0.5 天平感量:0.02 g 最大称量500 g3、数据处理、分析h) mm2、计算钢丝直径t以25C为标准查表取值,计算石蜡密度平均值:M1tM2 M3=0.9584kgm3三、结论1、实验结果实验结果即上面给出的数据。
2、分析讨论心得体会:1、天平的正确使用:测量前应先将天平调水平,再调平衡,放取被称量物和加减砝码时○一定要先将天平降下后再操作,天平的游码作最小刻度的12估读。
2、螺旋测微器正确使用:记下初始读数,旋动时只旋棘轮旋柄,当听到两声咯咯响○时便停止旋动,千分尺作最小刻度的110估读。
思考:1、试述螺旋测微器的零点修正值如何确定?测定值如何表示? ○答:把螺旋测微器调到0点位置,读出此时的数值,测定值是读数+零点修正值2、游标卡尺读数需要估读吗? ○答:不需要。
3、实验中所用的水是事先放置在容器里,还是从水龙头里当时放出来的好,为什么? ○答:事先放在容器里面的,这样温度比较接近设定温度。
建议学校的仪器存放时间过长,精确度方面有损,建议购买一些新的。
四、指导教师评语及成绩:评语:成绩:指导教师签名:批阅日期:大学物理实验报告范文篇二:一、实验目的。
大学物理实验报告(一)大学物理实验报告是每位学生在物理实验课程中不可或缺的一部分,它不仅可以加深对物理理论知识的理解,还可以提高实验能力和科学思维能力。
下面就来详细介绍一下大学物理实验报告应该如何写作。
一、报告的结构大学物理实验报告通常应包含以下几个部分:封面、目录、实验目的、实验原理、实验装置与实验操作、实验结果与数据处理、实验分析与讨论、实验结论、参考文献等。
二、报告的要求1.报告语言应简洁明了、用词规范、语句连贯,避免使用生硬的如“本人”、“笔者”、“筆者”之类的称谓。
2.报告内容应翔实完整、准确无误,不应将实验内容过度简化或难以理解。
3.报告应尽量避免出现拼音、生僻字或错别字等错误,以体现学生的语言表达能力。
4.报告中应重点介绍实验的过程、数据、结果和分析,所有实验数据、图表或图片应标明自己的编号,并进行解释说明。
5.报告的分析过程必须严谨,结论应直观易懂,并可根据图表数据进行证明。
6.报告应自主研究,本着实验的原理与目的进行实验,如有不懂处应及时请教和向老师请教。
三、写作技巧1.报告的写作要注重逻辑性,可以先列出大纲,思路清晰,然后在进行组织写作。
2.报告的开头应概述实验的目的和背景,中间应详细描述实验的过程、数据。
分析与讨论实验结果,最后描述实验的结论和反思。
3. 注意实验原理、实验操作、实验数据的详细介绍,理论知识的深入剖析,并注重语言的准确性与流畅性。
综上所述,大学物理实验报告的写作虽然细节和要求很多,但只要遵循规范的格式,详细展示实验过程和结果,严谨分析和讨论数据,正确得出实验结论,报告就会更加贴近实际,更具学术价值。
教师们在评估报告时往往会注重同学的实验操作能力和科学分析能力,因此同学们一定要认真对待每次实验报告的写作,不断提升自己。
《大学物理》实验报告一、实验目的本实验旨在通过观察和测量物理现象,理解和掌握物理学的原理和实验方法,培养实验技能和科学素养。
二、实验原理在物理学中,许多现象和规律都可以通过实验来揭示和验证。
本实验将通过以下原理进行实验:1、牛顿第二定律:力等于质量乘以加速度,即F = ma。
2、欧姆定律:电流等于电压除以电阻,即I = V/R。
3、法拉第电磁感应定律:感应电动势等于磁通量变化率与线圈匝数的乘积,即E = n(dΦ)/(dt)。
三、实验步骤1、准备实验器材:小车、小钩码、轨道、光电门、电磁铁、电源、电阻箱、线圈等。
2、进行实验操作:将小车放在轨道上,安装光电门以测量小车的速度,连接电源和电磁铁,调整电阻箱和线圈的阻值。
3、记录实验数据:通过控制变量法,分别改变小车的质量、电磁铁的电流、电阻箱的阻值等,记录小车的速度、加速度、电流、电压等数据。
4、分析实验数据:根据实验数据,分析各个变量对小车运动的影响,验证牛顿第二定律和欧姆定律。
5、撰写实验报告:将实验过程和结果进行总结,得出结论。
四、实验结果及分析1、牛顿第二定律验证:根据实验数据,当小车的质量增加时,其加速度减小;当施加的力增加时,加速度也增加。
这符合牛顿第二定律的预测,即力等于质量乘以加速度。
2、欧姆定律验证:通过测量电流和电压,发现电流与电压成正比,符合欧姆定律的预测,即电流等于电压除以电阻。
3、法拉第电磁感应定律验证:当磁通量变化时,线圈中产生了感应电动势。
实验数据也显示,感应电动势与磁通量变化率和线圈匝数成正比,符合法拉第电磁感应定律的预测。
五、结论通过本实验,我们验证了牛顿第二定律、欧姆定律和法拉第电磁感应定律。
这些实验结果进一步巩固了我们对物理学原理的理解和应用能力。
实验过程中的操作技巧和方法也为我们未来的科学研究打下了基础。
在今后的学习和实践中,我们应该继续加强对物理学的理解和应用,为解决实际问题提供科学依据。
大学物理实验报告一、实验目的本实验旨在通过测量不同材料的光学常数和吸收系数,深入理解光的传播和吸收规律,探索不同材料对光的响应特性,为实际应用提供理论支持。
篇一:大学物理实验报告模板.**学院物理系大学物理学生实验报告实验项目:实验地点:班级:姓名:座号:实验时间:月物理系编制一、实验目的:二、实验仪器设备:三、实验原理:四、实验步骤:教师签名:五、实验数据记录六、实验数据处理七、实验结论与分析及思考题解答1、对实验进行总结,写出结论:2、思考题解答:篇二:大学物理实验报告**学院物理系大学物理学生实验报告实验项目:空气比热容比测定实验实验地点:班级:姓名:座号:实验时间:月日物理系编制一、实验目的:①用绝热膨胀法测定空气的比热容比?。
②观察热力学过程中状态变化及基本物理规律。
③学习气体压力传感器和电流型集成温度传感器的原理及使用方法。
二、实验仪器设备:贮气瓶,温度计,空气比热容比测定仪。
数字电压表1-进气活塞;2-放气活塞;3-ad590; 4-气体压力传感器;5-704胶粘剂图4-4-1 实验装置简图三、实验原理:气体由于受热过程不同,有不同的比热容。
对应于气体受热的等容及等压过程,气体的比热容有定容比热容c和定压比热容c。
定vp容比热容是将1kg气体在保持体积不变的情况下加热,当其温度升高1?c时所需的热量;而定压比热容则是将1kg气体在保持压强不变的情?cv况下加热,当其温度升高1?c时所需的热量。
显然,后者由于要对外作功而大于前者,即c定容比热容c之比vp。
气体的比热容比?定义为定压比热容c和p??ccpv是一个重要的物理量,经常出现在热力学方程中。
2四、实验步骤:5(1)用气压计测量大气压强p0 设为(1.0248?10pa);(2)开启电源,将电子仪器部分预热10分钟,然后用调零电位器调节零点;(3)关闭放气活塞2,打开进气活塞1,用充气球向瓶内打气,使瓶内压强升高(即数字电压表显示值升高120~140mv左右,关闭进气活塞1。
待瓶中气压强稳定时,瓶内气体状态为ⅰ。
记下p1; (4) 迅速打开放气活塞2,使瓶内气体与大气相通,由于瓶内气压高于大气压,瓶内部分气体将突然喷出,发出“嗤”的声音。
大学物理实验-电流表改装实验报告大学物理实验-电流表改装实验报告一、实验目的了解电表改装的原理和方法二、实验原理:1、将量程为Ig=1mA,内阻为Rg的毫安表的量程扩大为I=10mA的电流表的原理图及理论计算公式Rs=IgRgIIg=Rgn1n=I为电流扩大倍数,Rg可以在微安表上找到。
其次校准分流Ig将标准表调到5.00mA,同时改装表应指向满刻度(这时可能需要改变分流电阻),电阻Rs,记下实际分流电阻,最后校准改装表的等级;分5段逐点校准,填入数据记录表,“下行”指电表读数由高到低逐点进行校准,“上行”则相反。
2、将量程为Ig=1mA,内阻为Rg的毫安表的量程扩大为V=10V的电压表的原理图及理论计算公式先计算分压电阻Rm:Rm=URg,IgU为改装后电压量程。
再校准分压电阻Rm:将标准表调到10.00V,同时改装表则调到满刻度(可改变分压电阻Rm),同时记下实际分压电阻;最后按照数据记录表校准改装表的等级。
3、将1mA量程的待改装电流表改装为串连分压式欧姆表的原理图及理论叙述取U=1.5V,将Rx短路,调节Rw,使毫安表正好指向1mA,这时Rw+R3+Rx=1500。
:当Rx=1500时,毫安表读数为0.5mA,这一电阻成为“中值电阻”R中=Rw+R3+Rx=1500。
然后按照数据记录表定的Rx值标定表面刻度,从而可见,欧姆表的刻度是反向的:1mA处为0;0mA处为∞。
以I为纵坐标,Rx 为横坐标作IRx图并连成光滑曲线。
三、实验仪器:改装电表集成箱(电流表头,标准电流表,标准电压表,电阻箱,电源,单刀双掷开关,导线等四、实验内容和步骤:1、测定待改装表的电阻Rg连线图及步骤调节R1,Rw,电源电压,当标准表的读数为1mA且待改装表读数为0.5mA时,则Rg=R12、将量程为Ig=1mA,毫安表的量程扩大为I=10mA的连线图及实验步骤计算分流电阻RS的理论值,校对量程,记录分流电阻RS的实际值校对其他整刻度,让改装表的指针对准相应刻度,从标准表读数3、将量程为Ig=1mA毫安表的量程扩大为V=10V的电压表的连线图及实验步骤计算分压电阻Rm的理论值,校对量程,记录分流电阻Rm的实际值校对其他整刻度:让改装表指针对齐刻度,读标准表的读数4、将1mA量程的待改装电流表改装为串连分压式欧姆表的连线图及实验步骤调节中值电阻,调节V=1.5v,表头满偏R3+Rw+Rg=1500欧标定欧姆表的刻度五、数据记录:组号:;姓名1、待改装表的电阻Rg=420Ω2、将量程为Ig=1mA,毫安表的量程扩大为I=10mA的实验数据原电流表量程:Ig=_1_mA改装后量程:I=_10_mA=__49.00___Ω理论分流电阻:Rs=46.67Ω实际分流电阻:RS校对改装电流的数据:改装表理论读数/mA标准表读数/mA下行(读数减少)上行(读数增加)平均(3位小数)ΔI=(I-I理论)/mA2.0002.0202.0202.0200.0204.0004.0404.0204.0300.0306.0005.960 5.9705.965-0.0358.0007.9607.9707.965-0.03510.00010.0009.9709.985-0.0153、将毫安表的扩大电压表的数据:原电流表量程:Ig=_1__mA改装后量程:U=10_V理论分压电阻:Rm=9580__Ω实际分压电阻:Rm=9490_Ω校对改装电压的数据:改装表理论读数/V标准表读数/V下行(读数减少)上行(读数增加)平均(3位小数)ΔU=(U-U理论)/V2.0002.0202.0202.0200.0204.0004.0804.0404.0600.0606.0006.0006 .0106.0050.0058.0008.0408.0608.0500.05010.00010.00010.0202*.0100.0 104、改装欧姆表的数据:中值电阻:1500;工作电压:10V按下表给定的Rx值标定表面刻度:Rx/ΩI/mA0100202*0040050070010001500202*3000400070001.000.940.880. 830.790.750.680.600.500.420.330.270.18六、数据处理:1将数据按要求处理后,用坐标纸或计算机画出改装电流表的校准曲线(ΔI-I图),并按公式确定改装表的等级;0.10-0.1-0.2-0.3-0.4246810E=0.35为0.5级2、用坐标纸或计算机画出ΔU-U校准曲线。

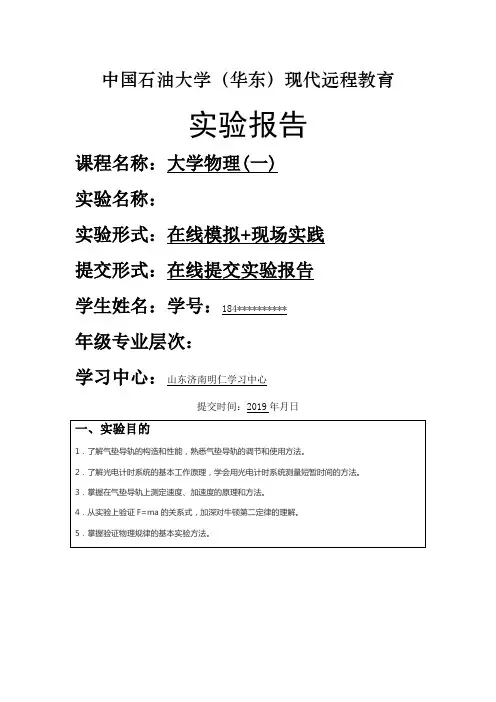

中国石油大学(华东)现代远程教育
实验报告
课程名称:大学物理(一)
实验名称:速度、加速度的测定和牛顿运动定律的验证
实验形式:在线模拟+现场实践
提交形式:在线提交实验报告
学生姓名:学号:
年级专业层次:
学习中心:
提交时间:2020 年04月05 日
一、实验目的
1.了解气垫导轨的构造和性能,熟悉气垫导轨的调节和使用方法。
2.了解光电计时系统的基本工作原理,学会用光电计时系统测量短暂时间的方法。
3.掌握在气垫导轨上测定速度、加速度的原理和方法。
4.从实验上验证F=ma的关系式,加深对牛顿第二定律的理解。
5.掌握验证物理规律的基本实验方法。
二、实验原理
1.速度的测量
一个作直线运动的物体,如果在t~t+Δt时间内通过的位移为Δx(x~x+Δx),则该物体在Δt时间内的平均速度为,Δt越小,平均速度就越接近于t时刻的实际速度。
当Δt→0时,平均速度的极限值就是t时刻(或x位置)的瞬时速度
(1)
实际测量中,计时装置不可能记下Δt→0的时间来,因而直接用式(1)测量某点的速度就难以实现。
但在一定误差范围内,只要取很小的位移Δx,测量对应时间间隔Δt,就可以用平均速度近似代替t时刻到达x点的瞬时速度。
本实验中取Δx为定值(约10mm),用光电计时系统测出通过Δx所需的极短时间Δt,较好地解决了瞬时速度的测量问题。
2.加速度的测量
在气垫导轨上相距一定距离S的两个位置处各放置一个光电门,分别测出滑块经过这两个位置时的速度v1和v2。
对于匀加速直线运动问题,通过加速度、速度、位移及运动时间之间的关系,就可以实现加速度a的测量。
(1)由测量加速度
在气垫导轨上滑块运动经过相隔一定距离的两个光电门时的速度分别为v1和v2,经过两个光电门之间的时间为t21,则加速度a为
(2)
根据式(2)即可计算出滑块的加速度。
(2)由测量加速度
设v1和v2为滑块经过两个光电门的速度,S是两个光电门之间距离,则加速度a为
(3)
根据式(3)也可以计算出作匀加速直线运动滑块的加速度。
(3)由测量加速度
还可以根据匀加速直线运动加速度a、位移S(S=x-x0)及运动时间t之间的关系式
测量加速度。
据此计算加速度有多种方法,其中一种方法是根据式(4)由作图法求出加速度。
(4)
实验时固定初位置x0(光电门1的位置),改变不同的末位置x(光电门2的位置),使物体(滑块)从静止开始运动,测出相应的运动时间t,作关系图线。
如果是直
线,说明物体作匀加速运动,直线的斜率为。
以上介绍了3种测量加速度a的方法。
具体测量时先把气垫导轨调水平,再使滑块在水平方向受到一恒力的作用,那么滑块的运动就是匀加速直线运动;也可先把气垫导轨调水平,然后将其一端垫高h高度,使气垫导轨倾斜,滑块在倾角为θ的导轨上面下滑,其运动也是匀加速直线运动。
3.验证牛顿第二定律
牛顿第二定律所描述的内容,就是一个物体的加速度与其所受合外力成正比,与其本身质量成反比,且加速度的方向与合外力方向相同。
数学表述为
F=ma (5)
为了研究牛顿第二定律,考虑如图1所示一个运动物体系统,系统由(滑块)和(砝码)两个物体组成,忽略空气阻力及气垫对滑块的粘滞力,不计滑轮和细线的质量等。
图1验证牛顿第二定律
调节气垫导轨水平后,将一定质量的砝码盘通过一细线经气垫导轨的滑轮与滑块相连。
设滑块部分的质量为,滑块本身所受重力为,气垫对滑块的漂浮力为N,此二力相平衡,滑块在垂直方向受到的合外力为零。
滑块在水平方向上受到细线的拉力,此力为重物作用于细线所产生的张力T,由于气垫导轨和滑块及细线所受的粘滞阻力及空气阻力忽略不计,则有
(6)
式中a为运动系统的加速度,根据式(6)有
(7)
在式(7)中,若令m=m1+m2表示运动物体系统的总质量,F=m2g表示物体系统在运
动方向所受的合外力,则式(7)即为式(5)F=ma。
根据式(7),验证牛顿第二定律可分为以下两步来完成。
(1)当系统总质量m保持不变时,加速度a应与合外力F成正比,比值为常数,即
(8)
实验时,在保持总质量m不变的情况下,改变合外力Fi=m2ig,即逐次改变砝码盘中砝码的质量,测出系统相应的加速度ai。
如果在实验误差允许的范围内式(9)成立,
(9)
则验证了m不变的情况下,a与F成正比。
还可以利用上述a和F数据作a~F关系图,若为直线,则可验证式(8),即a与F成正比。
(2)当保持系统所受合外力F=m2g不变时,加速度a的大小应与系统的总质量
m=m1+m2成反比,即
(10)
同样,实验时保持合外力F=m2g不变,改变系统总质量mi=m1i+m2,即逐次向滑块增加不同重量的质量块,测出系统相应的加速度ai。
如果在实验误差允许的范围内式(11)成立,
(11)
则验证了F不变的情况下,a与m成反比。
还可以利用上述a和m数据作a~关系图,若为直线,则可验证式(10),即a与m成反比。
如果式(8)和式(10)均被验证,则式(7)即式(5)得到验证,也就是说,验证了牛顿第二定律。
4.判定实验与理论是否相符
根据实验数据,计算加速度a实验值的不确定度和理论值的不确定度,如果式(12)
成立,
(12)
则说明实验验证了理论;否则,实验不能验证理论,应查出原因。
式(12)中的
就是允许的实验最大误差可能范围。
三、实验器材
气垫导轨、光电计时系统、滑块、砝码、质量块(铁块)等。
1(调节气垫导轨和光电计时系统
调整气垫导轨水平,达到细调水平要求,即滑块往返一次。
调整光电计时系统处于正常工作状态。
具体调节方法请参阅附录一和附录二。
2(验证物体系统总质量不变时加速度与合外力成正比
保证物体系统总质量不变,逐步增加砝码盘中砝码的质量,改变外力5次。
每一外力下分别记录滑块经过两个光电门的时间和,重复测量6次。
3(验证物体系统所受合外力不变时加速度与总质量成反比
保持砝码盘部分的质量不变,即合外力不变,在滑块上逐步增加质量块,改变物体系统总质量5次。
每一总质量下分别记录滑块经过两个光电门的时间和,重复测量6次。
2.根据气垫导轨水平调节数据,判断导轨是否水平,分析原因。
3.每一合外力和每一总质量情况下,分别计算加速度的理论值、实验值和相对百分误差,分析实验结果,判断是否验证了式(8)和式(10)。
4.作图法判断理论与实验是否相符。
用直角坐标纸或计算机分别作和关系图线,判断实验。
