岛津LC-20AP型高效液相色谱仪SOP

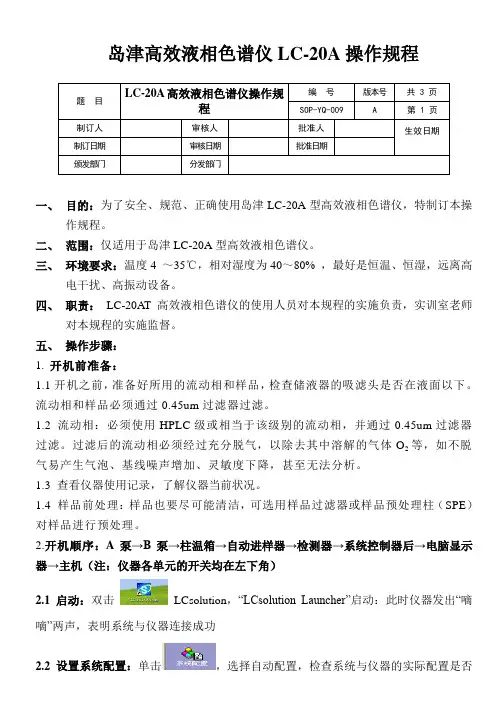

岛津高效液相色谱仪LC-20A操作规程题目LC-20A高效液相色谱仪操作规程编号版本号共 3 页SOP-YQ-009 A 第 1 页制订人审核人批准人生效日期制订日期审核日期批准日期颁发部门分发部门一、目的：为了安全、规范、正确使用岛津LC-20A型高效液相色谱仪，特制订本操作规程。

二、范围：仅适用于岛津LC-20A型高效液相色谱仪。

三、环境要求：温度4 ～35℃，相对湿度为40～80% ，最好是恒温、恒湿，远离高电干扰、高振动设备。

四、职责：LC-20AT 高效液相色谱仪的使用人员对本规程的实施负责，实训室老师对本规程的实施监督。

五、操作步骤：1. 开机前准备：1.1开机之前，准备好所用的流动相和样品，检查储液器的吸滤头是否在液面以下。

流动相和样品必须通过0.45um过滤器过滤。

1.2 流动相：必须使用HPLC级或相当于该级别的流动相，并通过0.45um过滤器过滤。

过滤后的流动相必须经过充分脱气，以除去其中溶解的气体O2等，如不脱气易产生气泡、基线噪声增加、灵敏度下降，甚至无法分析。

1.3 查看仪器使用记录，了解仪器当前状况。

1.4 样品前处理：样品也要尽可能清洁，可选用样品过滤器或样品预处理柱（SPE）对样品进行预处理。

2.开机顺序：A泵→B泵→柱温箱→自动进样器→检测器→系统控制器后→电脑显示器→主机（注：仪器各单元的开关均在左下角）2.1 启动：双击LCsolution，“LCsolution Launcher”启动：此时仪器发出“嘀嘀”两声，表明系统与仪器连接成功2.2 设置系统配置：单击，选择自动配置，检查系统与仪器的实际配置是否相符。

2.3 设定方法：仪器参数视图“高级”处，分别设定数据采集、LC时间程序、泵、荧光检测器、柱温箱、自动进样器、自动排气等参数，保存方法（另存为）。

单击下载，将设置传输到仪器。

如图1：图1：仪器参数视图2.4 排气：点击“自动排气”，出现图2界面。

打开排液阀（逆时针旋转15°），开始排空，检查流动相入口管路中没有气泡后。

1技术参数LC-20AT低压梯度泵梯度方式：低压混合混合溶剂数：4液混合浓度准确度：1%以下SIL-20AC自动进样器：进样量：0.1 L~100^L进样量准确度：1%以下进样量精密度：RSD: 0.3%以下（10mL进样时指定条件下）2适用范围适用于药物的分离、定性、定量分析3操作步骤3.1仪器组成：由DGU-20A5脱气机、LC-20AT低压梯度泵、SIL-20AC自动进样器、CTO-20A 柱温箱、SPD-20A 紫外-可见检测器、RF-20A荧光检测器、CBM-20A系统控制器、LC Solution 工作站等组成。

3.2开机①在开机之前，根据所做样品的方法要求，准备好所用流动相，标样及样品。

流动相抽滤后超声脱气15分钟，标样和样品0.45um膜过滤。

②接通电源，依次开启A泵、B泵、柱温箱、自动进样器、检测器、系统控制器，待泵和检测器自检结束后，打开电脑显示器、主机，启动工作站软件。

③泵排空操作：打开LC-20AT泵排空阀（逆时针90度以上），按Purge键，泵开始排空运行。

检查流动相入口Teflon管路没有气泡后，再按Purge键停止排空。

自动进样器排气操作：按Purge键，自动进样器开始排气，系统默认排气时间为25min, 且自动进样器排气过程中可同时进行其他操作。

（除进样外）压力调零：按LC-20ATvp泵Func键选择CONTRO项，按FUN（键直至屏幕显示***ml ZEROADJ项，按Enter键，再按CE键，即完成调零。

然后关紧排空阀（顺时针旋紧）。

④再双击Operation € Analysis 1~4进入实时分析窗口：（根据不同的检测器选择）在开机画面中，User ID选中Admin,不需输入Password,点击OK（可听到峰鸣一声）衣在下面操作中A€ B表示在A菜单下选择B,以此类推。

选中□表示在□中打V号。

3.3参数设置①在左侧助手栏给出了引导顺序操作的图标，自上而下顺序执行即可：（可以跳过执行）•System configuration 系统配置（第一次安装或更换检测器时配置，通常跳过不操作）•System Check编辑仪器检查参数：并且RUN运行检查。

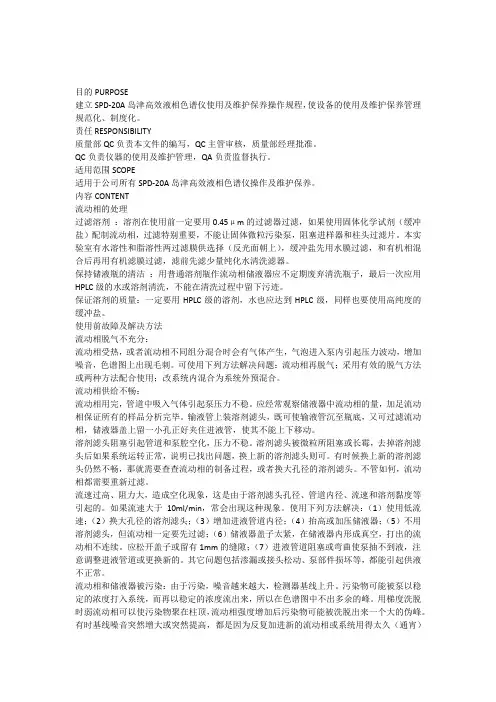

目的PURPOSE建立SPD-20A岛津高效液相色谱仪使用及维护保养操作规程，使设备的使用及维护保养管理规范化、制度化。

责任RESPONSIBILITY质量部QC负责本文件的编写，QC主管审核，质量部经理批准。

QC负责仪器的使用及维护管理，QA负责监督执行。

适用范围SCOPE适用于公司所有SPD-20A岛津高效液相色谱仪操作及维护保养。

内容CONTENT流动相的处理过滤溶剂：溶剂在使用前一定要用0.45μm的过滤器过滤，如果使用固体化学试剂（缓冲盐）配制流动相，过滤特别重要，不能让固体微粒污染泵，阻塞进样器和柱头过滤片。

本实验室有水溶性和脂溶性两过滤膜供选择（反光面朝上），缓冲盐先用水膜过滤，和有机相混合后再用有机滤膜过滤，滤前先滤少量纯化水清洗滤器。

保持储液瓶的清洁：用普通溶剂瓶作流动相储液器应不定期废弃清洗瓶子，最后一次应用HPLC级的水或溶剂清洗，不能在清洗过程中留下污迹。

保证溶剂的质量：一定要用HPLC级的溶剂，水也应达到HPLC级，同样也要使用高纯度的缓冲盐。

使用前故障及解决方法流动相脱气不充分：流动相受热，或者流动相不同组分混合时会有气体产生，气泡进入泵内引起压力波动，增加噪音，色谱图上出现毛刺。

可使用下列方法解决问题：流动相再脱气；采用有效的脱气方法或两种方法配合使用；改系统内混合为系统外预混合。

流动相供给不畅：流动相用完，管道中吸入气体引起泵压力不稳。

应经常观察储液器中流动相的量，加足流动相保证所有的样品分析完毕。

输液管上装溶剂滤头，既可使输液管沉至瓶底，又可过滤流动相，储液器盖上留一小孔正好夹住进液管，使其不能上下移动。

溶剂滤头阻塞引起管道和泵腔空化，压力不稳。

溶剂滤头被微粒所阻塞或长霉，去掉溶剂滤头后如果系统运转正常，说明已找出问题，换上新的溶剂滤头则可。

有时候换上新的溶剂滤头仍然不畅，那就需要查查流动相的制备过程，或者换大孔径的溶剂滤头。

不管如何，流动相都需要重新过滤。

流速过高、阻力大，造成空化现象，这是由于溶剂滤头孔径、管道内径、流速和溶剂黏度等引起的。

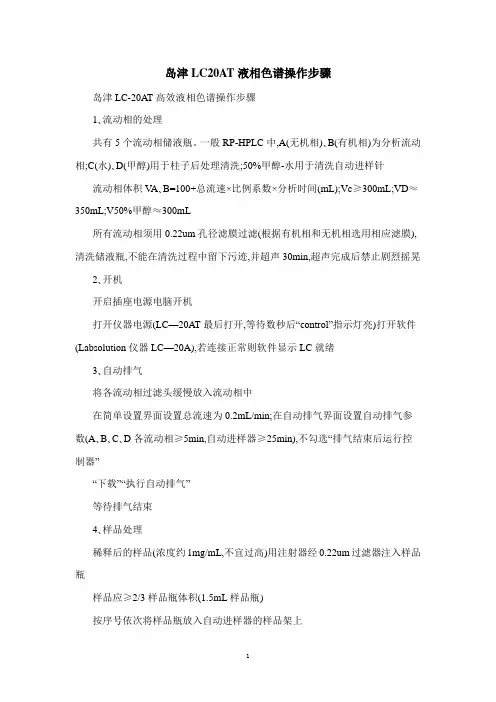

岛津LC20AT液相色谱操作步骤岛津LC-20AT高效液相色谱操作步骤1､流动相的处理共有5个流动相储液瓶。

一般RP-HPLC中,A(无机相)､B(有机相)为分析流动相;C(水)､D(甲醇)用于柱子后处理清洗;50%甲醇-水用于清洗自动进样针流动相体积V A､B=100+总流速×比例系数×分析时间(mL);Vc≥300mL;VD≈350mL;V50%甲醇≈300mL所有流动相须用0.22um孔径滤膜过滤(根据有机相和无机相选用相应滤膜),清洗储液瓶,不能在清洗过程中留下污迹,并超声30min,超声完成后禁止剧烈摇晃2､开机开启插座电源电脑开机打开仪器电源(LC—20AT最后打开,等待数秒后“control”指示灯亮)打开软件(Labsolution仪器LC—20A),若连接正常则软件显示LC就绪3､自动排气将各流动相过滤头缓慢放入流动相中在简单设置界面设置总流速为0.2mL/min;在自动排气界面设置自动排气参数(A､B､C､D各流动相≥5min,自动进样器≥25min),不勾选“排气结束后运行控制器”“下载”“执行自动排气”等待排气结束4､样品处理稀释后的样品(浓度约1mg/mL,不宜过高)用注射器经0.22um过滤器注入样品瓶样品应≥2/3样品瓶体积(1.5mL样品瓶)按序号依次将样品瓶放入自动进样器的样品架上切记:将样品架推到底!5､系统平衡及设置分析条件自动排气完成后,设置柱温､检测波长等参数(建议柱温高于环境10℃),用梯度洗脱初始流动相平衡柱子(流动相比例与梯度洗脱初始比例一致)“下载”/取消激活仪器”,此时系统显示:等待柱温稳定缓慢增加总流速至样品分析所需流速,Vmax=1ml/min(每隔1分钟增大0.2mL/min,注意每次增大都点击“下载”)在时间程序界面设置梯度洗脱条件若要保存方法文件:文件方法文件另存等待基线平稳(留意泵压力是否稳定),待系统显示:LC就绪,右击,进行。

岛津LC—20AT型高效液相色谱仪操作规程一、流动相及样品的准备1、流动相的选择，有机溶剂必须是色谱级，水必须是超纯水或二次蒸馏水。

2、流动相用0.45μm孔径的滤膜过滤（水和有机相所用的滤膜不同，有机相用F膜，水相用水膜），超声脱气后置于储液瓶中。

3、根据待检测样品的需要更换合适的色谱柱。

4、样品溶液亦必须用0.45μm的微孔滤膜过滤后才能进样。

二、开关机顺序1、开机顺序：先打开泵、自动进样器、柱温箱、检测器电源，再打开系统控制器的电源，点击电脑中的Lc-solution工作站联机，连上后能听到两次“嘀”的声音。

2、关机顺序：与开机顺序相反，即先关闭Lc-solution工作站→系统控制器→泵、自动进样器、柱温箱、检测器。

3、待设备自检结束后，打开仪器对输液泵及自动进样器进行必要的Purge操作，排出相应流路中的气泡，使新鲜溶剂在流路中得以置换；检查输液泵在动作前的压力显示值，必要时对此压力值进行调零。

三、LC-solution 操作界面的进入及系统的开启1、双击桌面上Lc-solution图标，选择屏幕左侧“操作”项并单击，在弹出的窗口中双击操作仪器所对应的图标，弹出窗口后输入用户名ID及密码，按“确定”进入仪器实时分析界面。

2、点击助手栏中的“仪器参数”进入仪器参数设置界面，设置采样时间，流动相流速及配比，检测波长，柱温等。

在完成后点击“下载”将分析参数传输至主机。

3、分析方法的保存：选择文件→另存方法文件为→选择保存路径→取名保存文件。

该方法即作为当前运行的方法。

4、打开仪器上的排空阀（逆时针方向旋转180°），点击仪器面板上“purge”按钮开始清洗5个流路3分钟。

5、系统的启动：点击“仪器开/关”键开启系统（此时泵开始工作）四、进样准备及单次进样分析1、将样品瓶放入自动进样器中2、观察基线及柱压，待基线平直（-5~30mv），压力稳定（0.5Mpa）时方可进样。

3、点击助手栏中“单次分析”键，出现采样对话框。

岛津LC-20A型高效液相色谱仪操作规程1．实验前的准备1.1准备所需的流动相，自动进样器用的清洗液（甲醇-水50:50），用合适的有机滤膜（0.45 μm）滤过。

流动相装入溶剂储液瓶，确认吸滤头已置于液面以下。

1.2配制样品和标准品溶液，用合适的滤膜(0.45 μm)滤过。

1.3根据待检样品的需要更换合适的洗脱柱（连接时注意方向）。

2．开机2.1接通电源，打开输液泵（脱气机自动打开）、检测器、自动进样器、柱温箱，顺序无关紧要；等待各仪器单元的指示灯变为绿色时进行下一步操作。

2.2 打开电脑，双击桌面“LCsolution”图标，单击“仪器1”，弹出“登录”窗口，单击“确认”，听到两声蜂鸣，表示LCsolution 色谱工作站与仪器联机正常。

2.3在LCSolution工作站“仪器参数视图”中“自动排气”项进行排气时间设置，对输液泵及自动进样器进行必要的Purge操作，排出相应流路中的气泡；检查输液泵在动作前的压力显示值，必要时对此压力进行调零。

3．参数设定点击“仪器参数视图”进入仪器参数设置界面：选中“正常”或“高级”项，分别设定“数据采集”、“LC时间程序”、“检测器A”、“柱温箱”、“控制器”、“自动进样器”等参数。

3.1“泵”参数：“模式”控制送液模式，“泵A总流速”设定流速，“溶剂B（C、D）浓度”为各相所占百分比，“压力限制（泵A）”设置系统所能承受的压力范围，通常将“最大值”设置为18.0，“最小值”设为0。

3.2“柱温箱”参数：若使用柱温箱，则选中“启用柱温箱”复选框，在“柱温箱温度”设定柱温，“最高温度”设定最高保护温度（通常默认85℃）。

3.3“检测器A”参数：“灯”项选“D2”表示将灯打开，选“关”则氘灯关闭；“波长通道1（1）”处设置检测波长；其余保持默认值。

3.4 “数据采集”参数：选中“采集时间（检测器A）”复选框，设置数据采集的“开始时间”和“结束时间”。

3.5 “LC时间程序”参数：如采用梯度洗脱方式，则须编辑泵梯度洗脱程序，也可以通过时间程序控制柱温箱温度，检测波长等参数。

1、目的：建立岛津LC-20A高效液相色谱仪标准操作程序。

2、范围：岛津LC-20A高效液相色谱仪。

3、责任者：操作者。

4、程序：4.1 操作前的准备4.1.1 流动相的制备用高纯度的试剂配制流动相，必要时照紫外分光光度法进行溶剂检查，应符合要求；水为新鲜制备的重蒸馏水。

对规定pH值的流动相，应使用精密pH计进行调节，配制好的流动相应通过0.45μm适宜的滤膜滤过，用前脱气10min以上，应配制足量的流动相。

4.1.2 供试溶液的配制供试品用规定溶剂配成供试溶液。

定量测定时，对照品溶液和样品供试溶液均应分别配制2份。

供试溶液在注入色谱仪前，一般应经0.45μm适宜的滤膜滤过，必要时，在配制供试溶液前，样品需经提取净化，以免对色谱系统产生污染。

4.1.3 检查仪器各部件的电源线、数据线和输液管道是否连接正常。

检查上次使用记录和仪器状态，根据分析要求，选择合适的色谱柱，色谱柱进出口位置是否与流动相的流向一致，原保存溶剂与现用流动相能否互溶，流动相的pH值与该色谱柱是否相适应，仪器是否完好，仪器的各开关位置是否处于关断的位置。

4.2 开机接通电源，依次开启稳压电源、泵、自动进样器、柱温箱、检测器，待自检结束后，打开打印机、电脑显示器、主机，最后打开色谱工作站。

4.3 选择分析方法4.3.1 在工作站的分析编辑器中编辑新的分析方法，设置流速、流动相名称与比例、等度或梯度洗脱、波长、柱温、采集时间等参数，另存方法文件；对已有的分析方法直接调用。

然后下载方法至液相色谱仪。

4.4 更换流动相并排气泡4.4.1 将欲更换管路的吸滤器放入装有准备好的流动相的储液瓶中；4.4.2 逆时针转动泵的排液阀60°，打开排液阀；4.4.3 在工作站中选择要排气的通道并根据需要设置排气时间（一般5min），选择自动进样器排气（25min），点击工具栏自动排气图标；4.4.4 排气完毕，将排液阀顺时针旋转到底，关闭排液阀。

高岛津lc20a效液相色谱仪操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高岛津LC-20A高效液相色谱仪是一种广泛应用于化学分析领域的仪器，主要用于药品分析、生物样品分析、环境监测等方面。

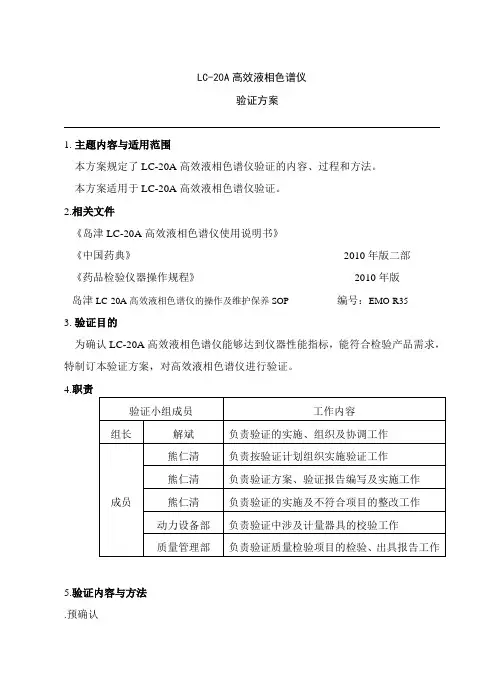

LC-20A高效液相色谱仪验证方案1.主题内容与适用范围本方案规定了LC-20A高效液相色谱仪验证的内容、过程和方法。

本方案适用于LC-20A高效液相色谱仪验证。

2.相关文件《岛津LC-20A高效液相色谱仪使用说明书》《中国药典》2010年版二部《药品检验仪器操作规程》2010年版岛津LC-20A高效液相色谱仪的操作及维护保养SOP编号：EMO-R353.验证目的为确认LC-20A高效液相色谱仪能够达到仪器性能指标，能符合检验产品需求，特制订本验证方案，对高效液相色谱仪进行验证。

4.职责5.验证内容与方法.预确认.设备基本情况本仪器由日本岛津公司生产，由2台LC-20AT泵、1台SPD-20A检测器、1台CBM-20A控制器,1台CTO-10ASvp柱温箱，岛津LC solution双通道色谱工作站组成。

主要用于各种进厂原料、成品药的含量测定及新方法的开发及其验证。

设备名称：高效液相色谱仪型号：LC-20A生产厂家：日本岛津公司安装日期：2008.4使用部门：研究开发中心.安装确认项目要求：充分通风，附近无火源（当使用易燃或有毒的溶剂作为流动相时，房间应充分通风；当使用易燃溶液时，严禁室内使用明火或其它火源）；安装场所环境温度4-35℃，日温度变化要小（不超过2℃）；湿度保持在45～85%，无灰尘及腐蚀性气体；没有阳光直射、远离强磁场及振源、安有空调；电源功率220±10V，50HZ；供电电源应有良好的接地；线路连接各接口连接正确；管线连接各接口连接正确。

5.2.硬件认证硬件认证检查LC系统是否运转正常，仪器是否适用于准备进行的分析，在LC安装、操作和性能鉴定过中进行认证，此后还要定期检查，随着时间的推移，由于易损部件的磨损，LC系统的性能会下降。

因此，从系统安装时起直到系统报废时止，必须定期进行硬件认证。

.柱温箱温度准确度检查检查温度是否控制在设定的温度，特别是，测量柱箱内部热传感器附近的温度，并与设定温度相比较。

岛津LC-20A液相色谱仪操作规程1．开关机顺序●开机顺序：先打开泵、自动进样器、柱温箱、检测器电源开关，再打开系统控制器电源开关，点击电脑中LC-Solution工作站联机，联上后能听到一声蜂鸣。

●关机顺序：与开机顺序相反，即先关闭LC-Solution工作站－系统控制器－泵、自动进样器、柱温箱、检测器。

2．流动相及样品的准备●流动相配制所用的试剂必须是色谱级。

流动相须经0.45um的微孔滤膜过滤后方能进入LC系统。

水和有机相所用的微孔滤膜不同，有机相（如甲醇）的过滤用F膜，水用水膜。

●样品溶液亦必须用0.45um 的微孔滤膜过滤后才能进样。

3．工作站的进入及系统的开启●双击桌面上的“labsolution”图标，选择“operation”项并单击，在弹出窗口后按OK进入工作站。

●首先打开仪器上的排空阀（open方向旋转180度）。

然后点击仪器面板上“purge”钮开始清洗5个流路3分钟，自动进样器25分钟，然后在分析参数设置页中设置流速，检测波长，柱温，停止时间等。

在完成后点击“Download”将分析参数传输至主机。

●分析方法的保存：选择file－save method file as－选择保存路径－取名保存文件●系统的启动：点击“instrument on/off”键开启系统（此时泵开始工作、柱温箱开始升温。

4．进样准备●将样品瓶放入自动进样器中●观察基线及柱压，待基线平直（－5～30mv），压力稳定（0.5Mpa）时方可进样。

5. 进样●点击助手栏中的“single start”键，弹出对话框，在对话框中输入“sample name”“method”“data file”等。

然后填入进样瓶号（vial），架号（tray），进样体积（injection volumn）。

●填完后点击“start”，仪器开始自动进样分析。

6. 数据文件的调用及查看●点击助手栏中的“Postrun analysis”键，打开数据处理窗口。

岛津LC-20AT 型高效液相色谱仪（仪器编号：2010106）检定规程一．概述本组所有的LC-20AT型高效液相色谱仪（仪器编号：2010106）为日本岛津公司生产的产品，由DGU-20A3脱气机、2 个LC-20AT溶剂输送泵（分为A，B泵）、7725i手动进样器、色谱柱（3个C18柱，3个手性柱）、SPD-20A紫外-可见检测器、SEDEX 80 LT-ELSD蒸发光散射检测器、LCSolution（Version.1.2）中文工作站等。

工作原理为高压输液泵将规定的液流动相泵入色谱柱，手动进样器注入供试品，由流动相带入色谱柱，各组分在色谱柱被分离，并依次进入紫外检测器和蒸发光散射检测器进行检测。

二．检定目的为了确保LC-20AT型液相色谱仪（仪器编号：2010106）检测数据安全可靠，也为了确认该仪器的各项指标能达到仪器所设计的性能指标，对该仪器进行检定。

三．检定依据及判断标准本检定规程参照国家技术监督局JJG705-2014“液相色谱仪检定规程”制订。

四．检定要求4.1环境条件4.1.1检定室应清洁无尘，无易燃、易爆和腐蚀性气体，排风良好。

4.1.2仪器应平稳地放在工作台上，周围无强烈机械震动和电磁干扰源，仪器接地良好。

4.1.3电源电压为(220±22)V，频率为（50±0.5）HZ。

4.2检定设备4.2.1秒表：分度值不大于0.1s。

4.2.3分析天平: 最大称量不小于100g，最小分度值不大于1mg。

4.2.4 注射器:10µL一支。

以上计量器具需经计量检定合格。

4.2.5 10ml注射器一支。

4.2.6 游标卡尺：15cm/0.02mm。

4.2.7容量瓶：5ml，20个。

4.3标准物质：咖啡因标准溶液0.005mg/ml、0.010mg/ml、0.015mg/ml、0.020mg/ml、0.025mg/ml。

4.4.其他要求4.4.1检定用试剂：HPLC级的甲醇、纯水、乙腈，分析纯的丙酮和异丙醇等。

简化岛津LC20A高效液相色谱仪操作规程一、引言岛津LC20A高效液相色谱仪是一种常用的仪器设备，广泛应用于药物分析、环境监测、食品安全等领域。

本文档旨在简化岛津LC20A高效液相色谱仪的操作流程，提供操作规程，方便使用人员快速上手操作。

二、仪器准备在进行岛津LC20A高效液相色谱仪操作之前，应做好以下准备工作：1.检查仪器状态：确保仪器处于正常工作状态，检查电源、进样器、流动相泵等部件是否正常工作，若发现异常情况应及时处理。

2.准备标准样品和试剂：根据实验需求准备好所需的标准样品和试剂，务必按照要求进行储存和保管。

3.检查流动相液罐：检查流动相液罐是否有足够的液体，如液位过低应及时补充。

4.准备耗材：预先准备好所需的色谱柱、进样器垫片、注射器等耗材，并确保其与实验要求相符。

三、操作步骤根据实验的需要，岛津LC20A高效液相色谱仪的操作步骤主要包括样品进样、流动相泵操作、柱温箱设置等。

以下为基本操作规程：1. 样品进样1.打开岛津LC20A高效液相色谱仪的电源开关，待仪器自检完成后，确保进样器位于初始位置。

2.使用洗槽溶液洗净进样器。

将洗槽溶液注入洗槽中，将进样器连接到洗槽并执行洗涤步骤，直至进样器完全清洗干净。

3.准备好待测样品，使用注射器将样品注入进样器中，注意避免泡沫产生。

4.根据实验需求设置好进样器参数，包括进样体积、进样方式等。

5.执行进样操作，将样品进样到色谱柱中。

2. 流动相泵操作1.打开岛津LC20A高效液相色谱仪的流动相泵电源开关。

2.设置流动相泵的参数，包括流速、梯度程序等。

根据实验需求选择合适的流速和梯度程序。

3.检查流动相液罐液位，如不足应及时补充，确保流动相液罐中有足够的流动相液。

4.执行流动相泵操作，开始流动相的供液。

3. 柱温箱设置1.打开岛津LC20A高效液相色谱仪的柱温箱电源开关。

2.设置柱温箱的温度，根据实验要求选择合适的温度。

3.检查柱温箱温度传感器的连接情况，确保温度传感器与柱温箱连接正常。

岛津LC-20AT型高效液相色谱仪的图文操作手册一、岛津LC-20AT型高效液相色谱仪：岛津LC-20AT型高效液相色谱仪二、功能和用途：1、功能：本仪器采用高压梯度通过高压输液泵分别独立精确控制流量、调整溶剂浓度比例，实现高效率、高精度混合；即配备了可提供全波长三维信息的二极管阵列检测器，全新的光路设计与有效的梯形狭缝池设计保证了高分辨率和高灵敏度；也配备了灵敏度更高、选择性更好的荧光检测器；还配备了具有高灵敏度、检测范围更广的蒸发光检测器。

2、用途：本仪器可以高效地分离分析高沸点、热不稳定的有机及生化试样；二极管阵列检测器对大部分有机化合物有响应；荧光检测器可以检测产生荧光的物质，对如多环芳烃、维生素B、黄曲霉素、卟啉类化合物、农药、药物、氨基酸、甾类化合物等有响应；蒸发光散射检测器对碳氢化合物、表面活性剂、聚合物、脂肪酸和氨基酸、油和挥发性低于流动相的任何样品、不含发色团的化合物有响应。

三、操作步骤：1、色谱柱的安装本仪器配备了SPD-M20A二极管阵列检测器、RF-10AXL荧光检测器和Varian380-LC蒸发光散射检测器。

样品分析前首先要确定用什么检测器，然后把色谱柱连接到所需的检测器上。

2、开机a、首先打开UPS，然后依次打开DGU-20A3真空脱气机、LC-20AT溶液传输单元（泵）、CBM-20A系统控制器、所选用的检测器、自动进样器SIL-20A，CTO-20A柱温箱电源打开。

（HPLC组件的电源开关大都在仪器的右下角）b、将两个泵上部中间的黑色旋钮逆时针旋转90~180度，按purge键进行自动脱气，一般设置为3分钟；然后按自动进样器软键盘的purge键，对自动进样器上的样品进行脱气，一般为25分钟。

c、双击Lc solution图标。

输入用户名Admin，点击OK。

单击系统配置的图标，出现系统配置的对话框。

单击自动配置，仪器自动将能找到的仪器配置，也可以用图示中的蓝色和红色箭头分别添加和去掉配置的仪器。

南京丰融化学技术有限公司Nanjing Frochem Tech Co.,Ltd.岛津LC-20AT型高效液相色谱仪操作规程1 目的：规范岛津LC-20AT型高效液相色谱仪的使用维护保养，保证测量数据的准确可靠。

2 范围：适用于岛津LC-20AT型高效液相色谱仪使用维护保养操作。

3 职责：岛津LC-20AT型高效液相色谱仪操作人员执行本规程；质量部管理人员监督实施。

4 内容：4.1 使用：4.1.1 仪器组成:LC-20AT型高压双泵; SPD-20AT紫外检测器;CTO-10AS柱温箱;进样器;混合器;色谱数据处理系统(LC solution软件);计算机;打印机。

4.1.2 电源:将电源插头分别插入插座后,接通外电源及稳压器电源,,依次打开泵,检测器,柱温箱，色谱数据处理系统,计算机的电源开关。

4.1.3 更换流动相:配制好的流动相经超声脱气后,将过滤头插入液体底部。

若使用的流动相为缓冲盐溶液，应先用低浓度的甲醇-水混合液(常用5:95)冲洗20-30分钟，再更换为含盐流动相。

4.1.4 LC-20AT泵的操作:4.1.4.1 打开泵的电源后,显示屏显示：4.1.4.2 排气泡：将泵上部中间的黑色旋钮逆旋转90~180度，按【Purge】,进入流动相被吸入过滤器至泵的排气冲洗操作, ,自动脱气完毕后(液体停止从废液管流出时),关闭排液阀即可。

4.1.4.3 。

4.1.5 SPD-20A型紫外检测器参数设定: 待检测器自检完毕且正常后,可进行参数的设定。

显示屏显示:。

4.1.6 色谱数据处理系统设定:4.1.6.1 在计算机上打开“LC solution”界面。

4.1.6.2 点击“通道1”“通道2”图标,选定通道。

输入实验信息，4.1.6.3 编辑方法：①采样控制：输入采样结束时间、文件前缀、文件保存方式、保存路径以及选择采样结束后自动积分或自动打印报告；②积分：选择积分参数、积分方法，并且根据实验所需对分析参数进行修改；③谱图显示：输入时间、电压显示范围，并选择色谱图注释内容；④报告内容编辑：根据实验所需对谱图尺寸、实验信息、报告内容及谱图显示等进行修改；4.1.6.4 点击【数据采集】：①点击【查看基线】；②点击【零点校正】。

岛津LC-20A型高效液相色谱仪操作规程一、开机1.配制流动相，一般A相为有机相，B相为水相，盐或其它添加物一般放在B相中。

除色谱纯有机相和高纯水以外物质的流动相一定用0.45μm滤膜过滤才能使用。

稍微松开瓶盖，超声脱气20分钟。

2.安装色谱柱，注意柱子上的箭头指示流动相的流动方向。

3.将流动相滤头放入相应的溶剂瓶中。

4.依次打开泵、柱温箱、检测器电源，一定最后打开CBM的电源。

5.排气：将A、B泵排液阀逆时针旋转打开，分别按purge键，冲洗大约3min后自动停止，拧紧各排液阀。

检查输液泵的压力显示值，正常值应该在-0.3~0.3Mpa之间。

6.打开PC电源，双击桌面的LCsolution工作站图标，打开操作栏下的分析“仪器1”图标，弹出Login窗口，直接点击确定，“哔”的声音之后，表明已联机。

二、参数设置和系统平衡1.参数设置a)泵设置：在数据采集窗口的仪器参数视图中设置分析条件，如流速、流动相梯度程序、柱箱温度、数据采集时间等参数。

b)PDA检测器设置：点右键可选择显示窗口，选择需显示波长和信号量程；在normal下可输入数据采集时间，进入Advance，可选择光源、波长范围、检测池温度一般选默认40度、狭缝宽度1.2nm。

c)RI检测器设置：极性选+，分析模式、温度通常40度，响应通常1.5s、输出选电压，其它选择默认，点击R-flow清洗参比池，一般需20min，点击balance，值应在±50之间；按Zero调零。

2.保存方法至指定位置，或者调用已保存的分析方法，确认所需参数。

点击下载按钮传送参数至仪器。

如果此时系统控制器尚未激活，需点击“仪器开/关按钮”激活，系统每个模块即以新参数开始运行。

3.点击“采集”菜单栏下的“绘图开始”，预览基线。

在初始流动相条件下以设定速度平衡柱子至基线稳定，一般需要30min（此时进样阀处于Inject状态以冲洗定量环上的残留物质）。

三、样品分析1.根据需要选择定量方法，配制相应的定量用标准样品：a)外标法：配制系列浓度标样，做相应的标准曲线。

岛津LC-20AT型高效液相色谱仪的图文操作手册一、岛津LC-20AT型高效液相色谱仪：三、操作步骤：1、色谱柱的安装本仪器配备了SPD-M20A二极管阵列检测器、RF-10AXL荧光检测器和Varian380-LC蒸发光散射检测器。

样品分析前首先要确定用什么检测器，然后把色谱柱连接到所需的检测器上。

2、开机a、首先打开UPS，然后依次打开DGU-20A3真空脱气机、LC-20AT溶液传输单元（泵）、CBM-20A系统控制器、所选用的检测器、自动进样器SIL-20A，CTO-20A柱温箱电源打开。

（HPLC组件的电源开关大都在仪器的右下角）b、将两个泵上部中间的黑色旋钮逆时针旋转90~180度，按purge键进行自动脱气，一般设置为3分钟；然后按自动进样器软键盘的purge键，对自动进样器上的样品进行脱气，一般为25分钟。

c、双击Lc solution图标。

输入用户名Admin，点击OK。

单击系统配置的图标，出现系统配置的对话框。

单击自动配置，仪器自动将能找到的仪器配置，也可以用图示中的蓝色和红色箭头分别添加和去掉配置的仪器。

需要注意的是，仪器优先选择自动进样器，如果需要手动进样，需将自动进样器去掉。

单击仪器（通讯设置），选择正确的仪器类型，然后单击自动获取IP地址。

单击系统控制器，出现系统控制器的对话框，继电器的四个选项需要设置为start。

d、单击仪器开关按钮，将软件与仪器连接e、仪器参数视图里面，简单设置里面，模式选择二元高压梯度，设置总流速，泵B浓度，时间，柱温箱温度，时间程序。

然后选择下载，跑基线。

单击绘图，可以看查看基线。

3、方法编辑a、下图中看到仪器参数视图，选择高级，然后依次改变其中的参数。

如果仪器为PDA检测器时，则按以下进行设置。

数据采集：LC停止时间为。

采集时间打勾，结束时间为分析样品的时间。

LC时间程序：如果等度洗脱，则设置如图中 controller stop。

进行梯度洗脱时需要如图所示进行设置。

岛津高效液相色谱仪LC-20A/LC-20AC操作规程一、分析前准备1.1 流动相前处理将流动相（色谱纯级别的甲醇、乙腈、磷酸氢二钠、超纯水）经过0.45um的微孔滤膜过滤后，倒入流动相瓶中，放入超声波清洗器内震荡排气30min左右（注意将瓶盖轻轻盖上防灰）1.2 流动相安装将处理好的流动相放在储液托盘上，将对应通道的洗液管路分别放入流动相瓶中，盖好瓶盖、并标记好对应通道的流动相种类。

1.3．自动清洗液及洗针液准备配置甲醇：水=60：40的甲醇水溶液，经过0.45um的微孔滤膜过滤后，倒入流动相瓶中，放入超声波清洗器内震荡排气30分钟左右后，打开LC-20A的A泵阀门，将准备好的甲醇水溶液注入自动清洗瓶中，保证液位在2/3至3/4，将剩下的甲醇水溶液放在储液托盘上，将洗液管路放入流动相瓶中，盖好瓶盖，做好标记，洗针液及自动清洗液两星期左右更换一次。

1.4开机前检查每日开机前检查流动相，自动清洗液是否充足，不足时及时补加。

二、分析2.1仪器开机依次打开泵A,泵B，自动进样器，柱温箱的开关，待指示灯全部为绿色时，打开检测器及系统控制器开关，等待指示灯全部变为绿色，仪器启动完成。

2.2 启动LabSolutions软件双击桌面的LabSolutions图标在登录菜单里，正确输入用户名和密码，点击确定，进入LabSolutions主项目2.3连接仪器LabSolutions主项目包含4个子项目，仪器；处理工具；管理工具；手册，双击仪器按钮，找到对应的仪器项目，双击，听到”滴” 的一声表明仪器与软件连接成功。

进入到分析主界面，等待LC,PDA显示就绪。

2.4设定方法点击主项目进入数据采集界面，在上方文件处，新建方法文件，仪器参数视图“高级”处，分别设定数据采集、LC时间程序、泵、荧光检测器、柱温箱、自动进样器、自动排气等参数，单击下载，将设置传输到仪器。

保存方法（另存为），下次测试同类产品时可直接打开此方法。
