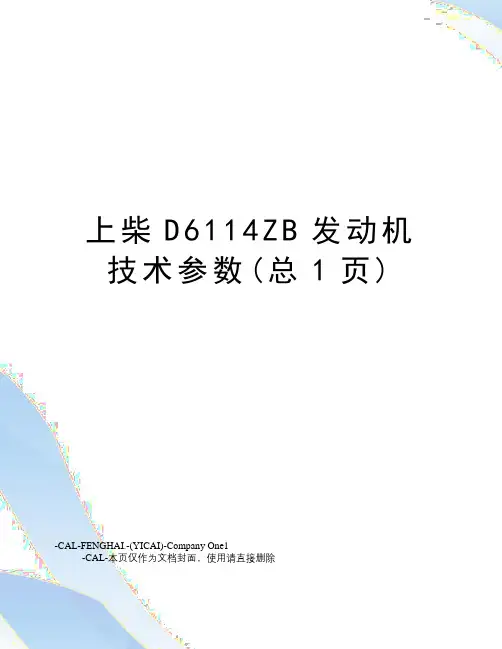

上柴D ZB发动机技术参数
- 格式:docx
- 大小:148.26 KB
- 文档页数:2
上柴D6114Z B发动机技术参数(总1页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除D6114B1、主轴承螺栓拧紧到规定扭矩的情况下:主轴承座孔内径Φ105±0.011主轴承内径:Φ98 +0.089+0.131与曲轴主轴颈配合间隙:0.076-0.144mm2、凸轮轴轴承座孔和轴承孔直径座孔直径座孔直径:Φ64±0.015轴承内孔直径:Φ60 +0.085+0.155与凸轮轴轴颈配合间隙:0.075=0.164mm,极限0.20轴承内孔磨损极限:Φ60.203、气缸套气缸套内孔直径Φ114 0+0.035气缸套内也不圆度:0.01254、活塞活塞裙部(离活塞最低处23.6)尺寸,Φ113.87±0.007,极限Φ113.78活塞环侧隙:第二道环0.06-0,极限0.016;油环0.903-0.062,极限0.012活塞环闭口间隙:第1、2道气环0.4-0.6,磨损极限1.4,油环0.3-0.5,磨损极限1.45、活塞销活塞销的外径:Φ45 -0.007+06、连杆连杆大头孔Φ81±0.011连杆大头轴承内孔:Φ76 +0.059+0.101与连杆轴颈配合间隙:0.046-0.114连杆小头孔:Φ49±0.012连杆小头轴承内孔:Φ45 +0.025+0.0417、主轴承主轴承厚度3.50 -0.06-0.05,磨损极限3.348、连杆轴承连杆轴承厚度2.5-0.045-0.035,磨损极限2.439、曲轴连杆轴颈:标准尺寸Φ76±0.013,磨损极限Φ75.962连杆轴颈与连杆轴承配合间隙:0.046-0.114连杆轴颈的不圆度:0.05,锥度:0.01310、主轴颈主轴颈,标准尺寸Φ98±0.013,极限磨损Φ97.962主轴颈与主轴承配合间隙:0.076-0.144主轴颈的不圆度:0.05,锥度:0.01311、凸轮轴凸轮轴直径:Φ60±0.0095,磨损极限Φ59.962,与轴承配合极限间隙:0.20凸轮桃峰高度D6114B进气凸轮标准尺寸52.4495±0.16磨损极限52.13;排气凸轮45.8307±0.16,磨损极限45.51。
柴油发电机50HZ50HZ型号常用(KW/KVA)备用(KW/KVA)发动机型号发动机制造商PFC2520 / 2522 / 284B3.9-G1康明斯PFC3830 / 3833 / 424BT3.9-G1康明斯PFC5645 / 5650 / 634BTA3.9-G2康明斯PFC6350 / 6355 / 696BT5.9-G1康明斯PFC9375 / 9383 / 1046BT5.9-G1康明斯PFC11290/ 112100/ 1256BTA5.9-G2康明斯PFC125100/ 125110/ 1386BTAA5.9-G2康明斯PFC150120/ 150132/ 1656CTA8.3-G2康明斯PFC175140/ 175154/ 1936CTA8.3-G2康明斯PFC200160 / 200176 / 2206CTAA8.3-G2康明斯PFC250200 / 250220 / 275MTA11-G2A康明斯PFC250200 / 250220 / 275NT855-GA康明斯PFC250200 / 250/6LTAA8.9-G2康明斯PFC275220 / 275250 / 313NTA855-G1A康明斯PFC313250 / 313275 / 344MTAA11-G3康明斯PFC313250 / 313275 / 344NTA855-G1B康明斯PFC344275 / 344300 / 375NTA855-G2A康明斯PFC350280 / 350310 / 388NTA855-G4康明斯PFC375300 / 375330 / 413NTAA855-G7康明斯PFC450360 / 450400 / 500KTA19-G3康明斯PFC500400 / 500440 / 550KTA19-G4康明斯PFC625E420 / 525500 / 625KTAA19-G5康明斯PFC650E/520 / 650KTA19-G8康明斯PFC650E460 / 575520 / 650KTAA19-G6康明斯PFC650520 / 650570 / 713QSKTAA19-G3NR2康明斯PFC688E/550 / 688KTAA19-G6A康明斯PFC750600 / 750660 / 825KTA38-G2康明斯PFC800640 / 800710 / 888KTA38-G2B康明斯PFC910728 / 910800 / 1000KTA38-G2A康明斯PFC1000800 / 1000880/ 1100KTA38-G5康明斯PFC1250E/1000 / 1250KTA38-G9康明斯PFC12501000/12501100 / 1375KTA50-G3康明斯PFC13751100/13751300 / 1625KTA50-G8康明斯PFIC15001200 / 15001320 / 1650KTA50GS8康明斯PFIC18751500/18751650 / 2063QSK60G3康明斯PFIC20001600 / 20001800 / 2200QSK60G4康明斯PF55GFE50 / 6355 / 694135D-1上柴股份PF83GFE75 / 9483 / 1046135D-3上柴股份PF110GFE100 / 125110/ 1386135AD-3上柴股份PF150GFE140/ 175150/ 1886135AZD-1上柴股份PF176GFE160 / 200176 / 220G128ZLD上柴股份PF200GFE180 / 225200 / 250G128ZLD2上柴股份PF220GFE200 / 250220 / 275G128ZLD1上柴股份PF250GFE238 / 298250 / 313G128ZLD11上柴股份PF275GFE250 / 313275 / 34412V135AZD上柴股份PF300GFE255 / 318300 / 37512V135AZD上柴股份PF330GFE300 / 375330 / 41312V135AZLD上柴股份PF400GFE350 / 438374 / 46812V135AZLD上柴股份PF400GF400 / 500425 / 53112V135AZLD2上柴股份PF500GFE450 / 563500 / 62512V135AZLD1上柴股份PFM275220 / 275/D0836LE203德国曼PFM350280 / 350/D2866LE201德国曼PFM400320 / 400/D2866LE203德国曼PFM438350 / 438/D2876LE201德国曼PFM500400 / 500/D2876LE203德国曼PFM563450 / 563/D2848LE213德国曼PFM625500 / 625/D2840LE203德国曼PFM688550 / 688/D2840LE213德国曼PFM750600 / 750/D2842LE203德国曼PFM800640 / 800/D2842LE213德国曼PFM1000800 / 1000/D2862LE223德国曼PFD8064 / 8070 / 88D1146韩国斗山PFD11592 / 115100/ 125D1146T韩国斗山PFD165132 / 165145 / 181PO86TI-1韩国斗山PFD200160 / 200176 / 220PO86TI韩国斗山PFD275220 / 275240 / 300P126T1韩国斗山PFD312250 / 312275 / 344P126TI-II韩国斗山PFD375300 / 375330 / 413P158LE-1韩国斗山PFD400320 / 400352 / 440P158LE韩国斗山PFD450360 / 450400 / 500P158LE-S韩国斗山PFD500400 / 500440 / 550P180LE韩国斗山PFD575460 / 575500 / 625P222LE-1韩国斗山PFD625500 / 625528 / 660P222LE韩国斗山PFD688E500 / 625550 / 688P222LE-S韩国斗山PFD750E/600 / 750P222LE-II韩国斗山PFV8568 / 8575 / 94TD520GE瑞典沃尔沃PFV10080 / 10088 / 110TAD532GE瑞典沃尔沃PFV125100 / 125110/ 138TAD532GE瑞典沃尔沃PFV150120 / 150132/ 165TAD731GE瑞典沃尔沃PFV188150 / 188165 / 206TAD732GE瑞典沃尔沃PFV200160 / 200176 / 220TAD733GE瑞典沃尔沃PFV250200 / 250220 / 275TAD734GE瑞典沃尔沃PFV325260 / 325286 / 358TAD941GE瑞典沃尔沃PFV375300 / 375330 / 410TAD1343GE瑞典沃尔沃PFV400320 / 400360 / 450TAD1344GE瑞典沃尔沃PFV450360 / 450400 / 500TAD1345GE瑞典沃尔沃PFV500400 / 500440 / 550TAD1641GE瑞典沃尔沃PFV570456 / 570500 / 625TAD1624GE瑞典沃尔沃PFV625500 / 625550 / 688TWD1643GE瑞典沃尔沃PFS625500 / 625/S6R-PTA日本三菱PFS675540 / 675/S6R2-PTA日本三菱PFS750600 / 750/S6R2-PTAA日本三菱PFS800640 / 800/S12A2-PTA日本三菱PFS940752 / 940/S12H-PTA日本三菱PFS1060848 / 1060/S12H-PTA日本三菱PFS12752020 / 1275/S12R-PTA日本三菱PFS13751100 / 1375/S12R-PTA2日本三菱PFS15001200 / 1500/S12R-PTAA2日本三菱PFS17501400 / 1750/S16R-PTA日本三菱PFS18751500/1875/S16R-PTA2日本三菱PFS20001600 / 2000/S16R-PTAA2日本三菱PF15GF15 / 1916.5 / 214L22BD-4潍柴动力PF20GF20 / 2522 / 28495D10-1潍柴动力PF24GF24 / 3026.4 / 33495D10-1潍柴动力PF30GF30 / 38/K4102D3-1潍柴动力PF40GF40 / 5044 / 55R4110D40-1潍柴动力PF50GF50 / 63/R4105ZD7-1潍柴动力PF75GF75 / 94/R6105ZD16-1潍柴动力PF90GF90/ 113100/ 125R6105AZLD-1潍柴动力PF100GF100 / 125110/ 138R6105IZLD7潍柴动力PF120GF120 / 150/R6105IZLD7潍柴动力PF8GF8 / 108.8 / 11LL380BD-4华源莱动PF10GF10 / 1311 / 14KM485BD-4华源莱动PF12GF12 / 1513.2 / 16.5KM485BD-4华源莱动PF600GFE550 / 687600 / 750WD287TAD61L无锡万迪PF640GFE600 / 750684 / 800WD305TAD68无锡万迪PFL3024 / 3026 / 331003G天津雷沃PFL3830 / 3833 / 411004G天津雷沃PFL7056 / 7061 / 761004TG天津雷沃PFL8870 / 8877 / 9617.10天津雷沃PFL10080 / 10088 / 1101006TG2A天津雷沃PFL125100 / 125110/ 1381006TAG天津雷沃基本简介柴油机驱动发电机运转,将柴油的能量转化为电能。

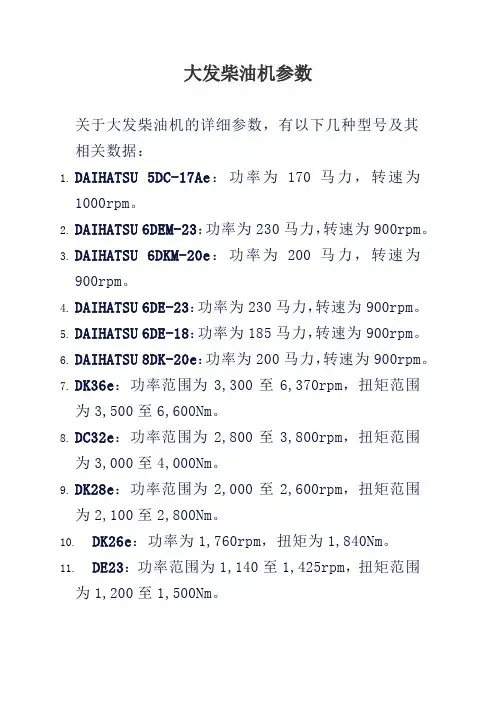

大发柴油机参数关于大发柴油机的详细参数,有以下几种型号及其相关数据:1.DAIHATSU 5DC-17Ae:功率为170马力,转速为1000rpm。
2.DAIHATSU 6DEM-23:功率为230马力,转速为900rpm。
3.DAIHATSU 6DKM-20e:功率为200马力,转速为900rpm。
4.DAIHATSU 6DE-23:功率为230马力,转速为900rpm。
5.DAIHATSU 6DE-18:功率为185马力,转速为900rpm。
6.DAIHATSU 8DK-20e:功率为200马力,转速为900rpm。
7.DK36e:功率范围为3,300至6,370rpm,扭矩范围为3,500至6,600Nm。
8.DC32e:功率范围为2,800至3,800rpm,扭矩范围为3,000至4,000Nm。
9.DK28e:功率范围为2,000至2,600rpm,扭矩范围为2,100至2,800Nm。
10.DK26e:功率为1,760rpm,扭矩为1,840Nm。
11.DE23:功率范围为1,140至1,425rpm,扭矩范围为1,200至1,500Nm。
12.DK20e:功率范围为580至1,010rpm,扭矩范围为610至1,360Nm。
13.DE18:功率为645rpm,扭矩范围为680至850Nm。
14.DC17Ae:功率范围为460至580rpm,扭矩范围为490至610Nm。
以上参数涵盖了发动机型号、功率输出、转速和扭矩等关键性能指标。
这些数据可以为选择合适的柴油机提供参考。
然而,除了这些技术规格,用户在选择柴油机时还需要考虑燃油效率、排放标准、尺寸、重量等因素,以确保所选发动机能够满足特定应用的需求并且符合当地的环保要求。

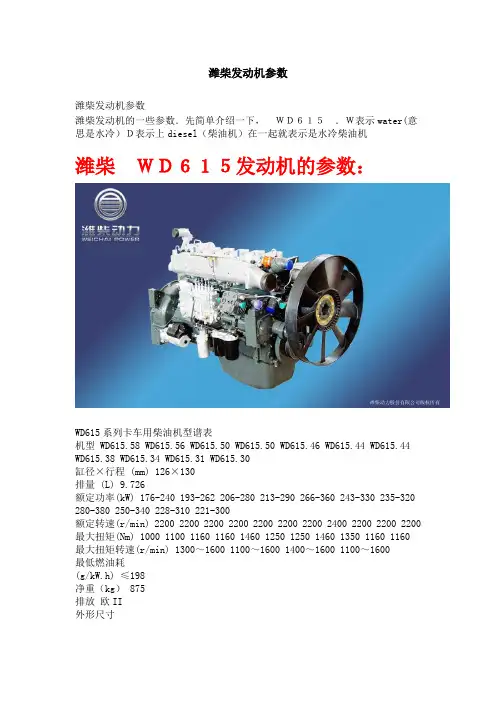

潍柴发动机参数潍柴发动机参数潍柴发动机的一些参数.先简单介绍一下,WD615.W表示water(意思是水冷)D表示上diesel(柴油机)在一起就表示是水冷柴油机潍柴WD615发动机的参数:WD615系列卡车用柴油机型谱表机型 WD615.58 WD615.56 WD615.50 WD615.50 WD615.46 WD615.44 WD615.44 WD615.38 WD615.34 WD615.31 WD615.30缸径×行程(mm) 126×130排量 (L) 9.726额定功率(kW) 176-240 193-262 206-280 213-290 266-360 243-330 235-320 280-380 250-340 228-310 221-300额定转速(r/min) 2200 2200 2200 2200 2200 2200 2200 2400 2200 2200 2200 最大扭矩(Nm) 1000 1100 1160 1160 1460 1250 1250 1460 1350 1160 1160 最大扭矩转速(r/min) 1300~1600 1100~1600 1400~1600 1100~1600最低燃油耗(g/kW.h) ≤198净重(kg) 875排放欧II外形尺寸长×宽×高(mm) 1566×582×1024WP10国Ⅲ系列柴油机主要性能和技术参数机型 WP10项目 240 270 290 336 375额定功率/额定转数kW/r/ min175/2200199/2200213/2200247/2200276/2200最大扭矩N.m.m 1000 1100 1160 1250 1460最大扭矩转数 r/min 1200-1600 1200-1600 1200-1600 1200-1600 1200-1600气缸数 6喷油装置电控高压共轨型式四冲程,水冷,直列,直喷,干式缸套缸径/行程mm 126/130排量L 9.726活塞平均速度m/s 9.53压缩比 17:1压缩压力kPa > 2000吸气方式增压中冷冷态气门间隙mm 1-5-3-6-2-4冷态气门间隙mm 进气0.3 排气0.4配气相位(气门间隙:进气0.3/排气0.4)进气门开上止点前34°-39° 进气门闭下止点后61°-67° 排气门开下止点前76°-81° 排气门闭上止点后26°-31°节温器开启温度,°C 80或71启动方式电启动润滑方式压力润滑润滑油容量(油底)L 23(首次加注25)冷却方式水冷强制循环机油压力KPa 350-550怠速机油压力KPa ≥ 100kPa涡轮后排温°C ≤ 550冷启动-不带辅助启动装置°C -10允许纵倾度前面、后面长期10/10 短期30外型尺寸mm 长1525 宽730 高1063重量kg 875一些技术特点:WD615系列柴油机是潍柴从奥地利斯太尔戴姆勒-普赫公司引进的具有世界先进水平的发动机。
50KW上柴发电机(4135D-1)技术参数上柴发电机组股份有限公司前身为上柴发电机组厂,是集开发、设计、制造、营销于一体的国家特大型高新技术企业,经营范围涉及柴油机、燃油系统、柴油发电机组及投资办企业等方面。
其生产的135、G128、SC-D、SC-C系列柴油发动机是在原机型基础上引进美国卡特彼勒公司及AVL公司先进技术开发的新一代产品,具有动力性能好,排放指标先进,油耗低,可靠性高等优势,是配套固定电站,备用电源的首选动力。
1994年公司在中国内燃机行业第一家通过ISO9001质量体系认证,此后,公司又相继通过莱因公司QS9000和TS16949质量体系的认证。
2002年和 2005年,公司连续两次获得上海市政府最高质量奖--上海市质量金奖,并于2005年荣获"中国名牌"称号。
2005年,公司自主研发制造的6CT天然气发动机被世界客车联盟评为年度最佳发动机。
2006年,公司被世界客车联盟授予“年度最佳发动机制造商”奖。
发电机组标准配置:★发动机部分:柴油滤清器、空气滤清器、机油滤清器、自充电系统★发电机部分:空气开关、机组控制屏★水箱散热器、钢制底座、减振垫★附件部分:消声器、蓄电池、电池线、备件箱。
★技术文件:柴油机及发电机原厂技术文件、发电机组说明书、测试报告等选配部分(需另加费用):★独立式或底座式油箱★并网控制柜★自启动、ATS自动化★移动电站★远程遥控★静音箱、机房降噪工程售后服务标准:★国内,一年或运行1000小时(先到为准),由于产品质量问题实行免费维修或换件,终身有偿服务(易损件、常用件、人为损坏、疏忽保养等均不在保修范围内)。
★提供增值服务:免费培训1-2名发电工执行标准:★质量体系认证ISO9001:2008★行业执行标准GB/T2820.1997本文选自/NewsDetail.asp?actionid=5551未经同意不得转载。
上柴股份250KW柴油发电机组技术规格参数资料
1.翼中电站常规机组指电压400V,频率50Hz,保护型机组。
2.上述机组可根据用户需要,做成保护型手动并车、自动并车、自启动、自启动自切换等功能。
上柴G系列柴油发电机组
翼中电站系列机组采用上柴G系列电站柴油机作为动力,选配伊华或麦格特系列无刷励磁发电机及控制屏组成。
机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。
有可并联、并网的产品,若有要求也可制成自启动或自启动自切换机组。
250千瓦柴油发电机组主要技术数据
质量保证:所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528(国标GB2820-97)进行生产和检测的厂家之一,翼中电站机组产品均已通过ISO9001国际质量体系认证,翼中电站机组平均无故障工作时间均超过2000小时,可确保满足客户的各种使用要求。
保修期:翼中电站柴油发电机组自交货之日起计算,一年或1000工作小时(以先到为准),一切因产品本身质量问题或原材料选用不当而致的机组故障,均由翼中电站负责。
*以上参数仅供参考,如有更改恕不另行通知。
所有权归翼中电站。
上柴200千瓦柴油发电机组技术规格参数资料
翼中电站200千瓦柴油发电机组说明:
1.翼中电站常规机组指电压400V,频率50Hz,保护型机组。
2.上述机组可根据用户需要,做成保护型手动并车、自动并车、自启动、自启动自切换等功能。
上柴G系列柴油发电机组
翼中电站系列机组采用上柴G系列电站柴油机作为动力,选配伊华或麦格特系列无刷励磁发电机及控制屏组成。
机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。
有可并联、并网的产品,若有要求也可制成自启动或自启动自切换机组。
200千瓦柴油发电机组主要技术数据
质量保证:所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528(国标GB2820-97)进行生产和检测的厂家之一,翼中电站机组产品均已通过ISO9001国际质量体系认证,翼中电站机组平均无故障工作时间均超过2000小时,可确保满足客户的各种使用要求。
保修期:翼中电站柴油发电机组自交货之日起计算,一年或1000工作小时(以先到为准),一切因产品本身质量问题或原材料选用不当而致的机组故障,均由翼中电站负责。
*以上参数仅供参考,如有更改恕不另行通知。
上柴发电机参数
上柴发电机是一种高质量、高性能的发电机,其性能优越,可靠性高,广泛应用于电力、交通、农业、石油和矿业等领域。
以下是上柴发电机的详细参数介绍:
1. 发动机型号:SC5D135D2
发动机类型:柴油四冲程,直列,水冷式
缸数和排列方式:6缸,直列式
进气方式:涡轮增压、中冷
排量:8.27L
额定功率:100KW
最大功率:110KW
最大扭矩:590N.m
燃油消耗率:≤208g/kW.h
噪声:≤105dB(A)
2. 发电机型号:SSN-100
额定功率:100KW
最大功率:110KW
额定电压:400V/230V
额定电流:180A
额定频率:50Hz
转速:1500rpm
功率因素:0.8(滞后)
控制系统:数字自动化控制系统
3. 整机型号:SCC100S
整机重量:2100kg
整机外形尺寸:3300mm×1350mm×1700mm
燃油箱容量:180L
供电电池:12V/100AH×2
发电机机油容量:20L
水箱容量:28L
上柴发电机具有出色的动力性能和稳定可靠的运行特性,能够满足各种应用场景的要求。
其高效节能、低噪音、出色的排放性能,是市场上高性价比产品的首选之一。
50KW上柴发电机(4135D-1)技术参数上柴发电机组股份有限公司前身为上柴发电机组厂,是集开发、设计、制造、营销于一体的国家特大型高新技术企业,经营范围涉及柴油机、燃油系统、柴油发电机组及投资办企业等方面。
其生产的135、G128、SC-D、SC-C系列柴油发动机是在原机型基础上引进美国卡特彼勒公司及AVL公司先进技术开发的新一代产品,具有动力性能好,排放指标先进,油耗低,可靠性高等优势,是配套固定电站,备用电源的首选动力。
1994年公司在中国内燃机行业第一家通过ISO9001质量体系认证,此后,公司又相继通过莱因公司QS9000和TS16949质量体系的认证。
2002年和 2005年,公司连续两次获得上海市政府最高质量奖--上海市质量金奖,并于2005年荣获"中国名牌"称号。
2005年,公司自主研发制造的6CT天然气发动机被世界客车联盟评为年度最佳发动机。
2006年,公司被世界客车联盟授予“年度最佳发动机制造商”奖。
发电机组标准配置:★发动机部分:柴油滤清器、空气滤清器、机油滤清器、自充电系统★发电机部分:空气开关、机组控制屏★水箱散热器、钢制底座、减振垫★附件部分:消声器、蓄电池、电池线、备件箱。
★技术文件:柴油机及发电机原厂技术文件、发电机组说明书、测试报告等选配部分(需另加费用):★独立式或底座式油箱★并网控制柜★自启动、ATS自动化★移动电站★远程遥控★静音箱、机房降噪工程售后服务标准:★国内,一年或运行1000小时(先到为准),由于产品质量问题实行免费维修或换件,终身有偿服务(易损件、常用件、人为损坏、疏忽保养等均不在保修范围内)。
★提供增值服务:免费培训1-2名发电工执行标准:★质量体系认证ISO9001:2008★行业执行标准GB/T2820.1997本文选自/NewsDetail.asp?actionid=5551未经同意不得转载。
上柴D Z B发动机技术
参数
Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
D6114B
1、主轴承螺栓拧紧到规定扭矩的情况下:
主轴承座孔内径Φ105±
主轴承内径:Φ98 ++
与曲轴主轴颈配合间隙:-0.144mm
2、凸轮轴轴承座孔和轴承孔直径座孔直径
座孔直径:Φ64±
轴承内孔直径:Φ60 ++
与凸轮轴轴颈配合间隙:=0.164mm,极限
轴承内孔磨损极限:Φ
3、气缸套
气缸套内孔直径Φ114 0+
气缸套内也不圆度:
4、活塞
活塞裙部(离活塞最低处)尺寸,Φ±,极限Φ
活塞环侧隙:第二道环-0,极限;油环-,极限
活塞环闭口间隙:第1、2道气环-,磨损极限,油环-,磨损极限
5、活塞销
活塞销的外径:Φ45 +0
6、连杆
连杆大头孔Φ81±
连杆大头轴承内孔:Φ76 ++
与连杆轴颈配合间隙:-
连杆小头孔:Φ49±
连杆小头轴承内孔:Φ45 ++
7、主轴承
主轴承厚度,磨损极限
8、连杆轴承
连杆轴承厚度,磨损极限
9、曲轴
连杆轴颈:标准尺寸Φ76±,磨损极限Φ
连杆轴颈与连杆轴承配合间隙:-
连杆轴颈的不圆度:,锥度:
10、主轴颈
主轴颈,标准尺寸Φ98±,极限磨损Φ
主轴颈与主轴承配合间隙:-
主轴颈的不圆度:,锥度:
11、凸轮轴
凸轮轴直径:Φ60±,磨损极限Φ,与轴承配合极限间隙:
凸轮桃峰高度D6114B进气凸轮标准尺寸±磨损极限;排气凸轮±,磨损极限。
12气门间隙
柴油机在60℃以下,进气门间隙:,排气门间隙:。
