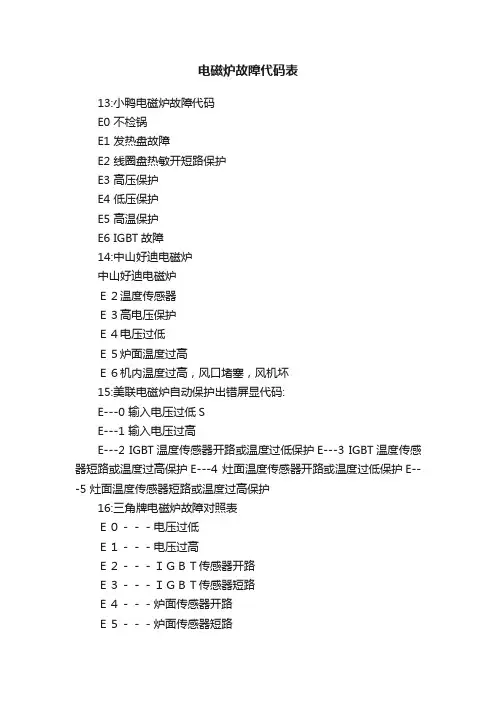

电磁炉的常见故障代码及维修
爱庭电磁炉故障代码 :
E0 内部电路故障;
E1: 检锅;
E2:内部温度过高;
E3:过压报警电压超过260V;
E4:欠压报警电压低于170V;
E5:炉内两个温度传感器或炉内电路发生故障;
E6:锅温过高
爱庭电磁炉维修方案
第一部分为电压测试点，第二部分为故障显示代码，第三部分为故障维修要点。
第一部分：
各点电压：
第①点电压为0伏。
第②点电压为3.56伏。
第③点电压为2.64伏。
第④点电压为0伏。
第⑤点电压为4.1伏。
第⑥点电压为5伏。
第⑦点电压为22伏。
第⑧点电压为3.55伏。
第⑨点电压为3伏。
第⑩点电压为2.85伏。
注：以上各点均为静态电压。
第二部分：
故障代码：
数码型电磁炉故障显示无数码型电磁炉故障显示报警声故障原因备注
E0：功能灯闪（亮0.5秒灭0.5秒）所有档位灯闪（亮0.5秒灭0.5秒）响0.3秒停0.7秒内部电路故障短
时间可恢复
E1：功能灯闪（亮0.5秒灭0.5秒）一档档位灯闪（亮0.5秒灭0.5秒）响0.3秒停0.7秒无锅或锅具不适
合可恢复
E2：功能灯闪（亮0.5秒灭0.5秒）二档档位灯闪（亮0.5秒灭0.5秒）响0.3秒停0.7秒 IGBT过热或热
敏故障不可恢复
E3：功能灯闪（亮0.5秒灭0.5秒）三档档位灯闪（亮0.5秒灭0.5秒）响0.3秒停0.7秒过压可恢复
E4：功能灯闪（亮0.5秒灭0.5秒）四档档位灯闪（亮0.5秒灭0.5秒）响0.3秒停0.7秒欠压可恢复
E5：功能灯闪（亮0.5秒灭0.5秒）五档档位灯闪（亮0.5秒灭0.5秒）响0.3秒停0.7秒炉面热敏开路不可恢复
E6：功能灯闪（亮0.5秒灭0.5秒）五档档位灯闪（亮0.5秒灭0.5秒）响0.3秒停0.7秒炉面超温不可恢复
一、内部电路故障( 显示代码：E0)
由于该点故障涉及面比较广，主要原因是PWM驱动脉冲送不到IGBT-G脚，引起此类故障的主要几
点是：
① IGBT损坏，导致PWM驱动信号被短路。
② C31、C34是否变值或损坏。
③ IGBT驱动电路是否损坏（查Q12、Q13、Q14、Q15）。
④ LM339是否损坏。
⑤ C10是否开路，如果开路时IGBT的PWM脉冲将送不过去到IGBT_G脚。
⑥ Q131是否导通或损坏。
⑦ R23、R24是否损坏。
二、无锅或锅具不适合( 显示代码：E1)
引起此类故障主要原因是LM339-U2A无输出，分析原因：
① 电阻R21、R22、R23、R24、R61、R62是否变值。如变值将会导致IC339—U2A无输出，CPU检
测不到探锅信号。
② LM339是否损坏。
③ 检查电流反馈部分是否有短路。
④ CPU电流检测口损坏。
三、IGBT过热或热敏故障( 显示代码：E2)
分析原因：
① 热敏电阻是否损坏。
② CPU检测口损坏。
③ 以上两点均正常时，则为本机正常保护，应待IGBT冷却后再开机。
四、过压( 显示代码：E3)
① 市电电压是否高于260V，如高于则为正常保护。
② 电阻R91、R92、电容C91是否变大。
五、欠压( 显示代码：E4)
① 市电电压是否低于160V，如低于则为正常保护。
② 电阻R91、R92、电容C91是否变小。
③ +5V电源是否正常。
六、炉面热敏开路( 显示代码：E5)
① 热敏电阻是否损坏。
② CPU检测口损坏。
七、炉面超温( 显示代码：E6)
① 热敏电阻是否损坏。
② CPU检测口损坏。
第三部分：其它常见故障
一、烧机现象
引起此类故障故障较多，通常由于驱动电路不良、保护电路不良等而导致烧机，常见点有：
① 电阻R21、R22、R23、R24是否变值。
② LM339是否损坏。
③ 电容C31是否变值或开路。
④ 电阻R25、R27是否变值或损坏。
⑤ 三极管Q161是否损坏。
⑥ 驱动电路是否损坏。
⑦ 电网电压波动大时浪涌电路不起保护而导致IGBT瞬时变化太大而损坏。
二、功率间断
主要原因有以下几点：
① 浪涌电路起保护，查电容C131是否变值，电阻R132及R133是否变值。
② R27、R25是否变值。
电阻R21、R22、R23、R24是否变值。
④ D81损坏或互感器部分坏。
三、功率不可调
① D81损坏。
② CPU坏。
③ R46、R48、C42是否变值。
维修注意：新线路IGBT功率管为FGA25N120，该管内部自带阻尼管，更换时不用另装阻尼管；
如在新线路更换SGW25N120时则需安装阻尼管。
艾美特电磁炉故障代码
E1：低压保护（≤160V）
E2：高压保护（≥270V）
E3：主传感器断路
E4：主传感器短路
E5：IGBT传感器断路
E6：IGBT传感器短路
以上适用于艾美特２００５年以前所有电磁炉
新款电磁炉
CE2015/2015A故障代码含义
E0:1,同步回路故障;2,干扰严重;3,线盘开路.
E1:无锅报警
E2:IGBT传感器故障(短路或断路)
E3:高压保护
E4:低压保护
E5:主传感器故障(短路或断路)
E6:高温保护
爱多电磁炉故障代码
E0 低压保护
E1 高压保护
E2
E3 机内超温保护
E4
E5 锅底传感器开路或短路
