集成运算放大电路的作用

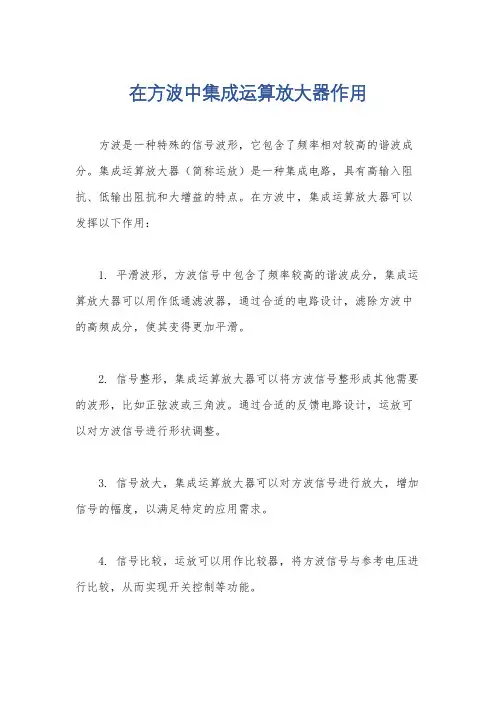

在方波中集成运算放大器作用
方波是一种特殊的信号波形，它包含了频率相对较高的谐波成分。

集成运算放大器（简称运放）是一种集成电路，具有高输入阻抗、低输出阻抗和大增益的特点。

在方波中，集成运算放大器可以发挥以下作用：
1. 平滑波形，方波信号中包含了频率较高的谐波成分，集成运算放大器可以用作低通滤波器，通过合适的电路设计，滤除方波中的高频成分，使其变得更加平滑。

2. 信号整形，集成运算放大器可以将方波信号整形成其他需要的波形，比如正弦波或三角波。

通过合适的反馈电路设计，运放可以对方波信号进行形状调整。

3. 信号放大，集成运算放大器可以对方波信号进行放大，增加信号的幅度，以满足特定的应用需求。

4. 信号比较，运放可以用作比较器，将方波信号与参考电压进行比较，从而实现开关控制等功能。

总的来说，集成运算放大器在方波信号中可以发挥滤波、整形、放大和比较等作用，使得方波信号能够适应不同的应用场景。

运算放大器的作用导读：运算放大器在电路中发挥重要的作用，其应用已经延伸到汽车电子、通信、消费等各个领域，并将在支持未来技术方面扮演重要角色。

接下来我们就看一下运算放大器的作用到底有哪些吧。

1.运算放大器的作用--简介运算放大器，简称运放，是具有很高放大倍数的电路单元。

运算放大器是运用得非常广泛的一种线性集成电路。

而且种类繁多，在运用方面不但可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算，所以被称为运算放大器。

不但其他地方应用广泛，在音响方面也使用得最多。

例如前级放大、缓冲，耳机放大器除了有部分使用分立元件，电子管外，绝大部分使用的还是集成运算放大器。

而有时候还会用到稳压电路上，制作高精度的稳压滤波电路。

2.运算放大器的作用--结构运算放大器由输入级、中间级、输出级和偏置电路等四部分构成，如下图所示。

它有两个输入端，一个输出端。

输入级：又称前置级，它往往是一个双端输入的高性能差分放大电路。

一般要求其输入电阻高，差模放大倍数大，抑制共模信号的能力强，静态电流小。

中间级：整个放大电路的主放大器，其作用是使集成运放具有较强的放大能力，多采用共射放大电路。

输出级：具有输出电压线性范围宽、输出电阻小、非线性失真小等特点，多采用互补输出电路。

偏置电路：用于设置集成运放各级放大电路的静态工作点，多采用电流源电路。

3.运算放大器的作用运算放大器的作用就是放大信号。

传感器+运算放大器+ADC+处理器是运算放大器的典型应用电路，此电路对于微弱信号的放大，只用单个放大器难以达到好的效果，必须使用一些较特别的方法和传感器激励手段，而使用同步检测电路结构可以得到非常好的测量效果。

这种同步检测电路类似于锁相放大器结构，包括传感器的方波激励，电流转电压放大器，和同步解调三部分。

需要注意的是电流转电压放大器需选用输入偏置电流极低的运放。

集成运放电路的组成及各部分的作用一、集成电路及其特点集成电路是利用氧化，光刻，扩散，外延，蒸铝等集成工艺，把晶体管，电阻，导线等集中制作在一小块半导体(硅)基片上，构成一个完整的电路。

按功能可分为模拟集成电路和数字集成电路两大类，其中集成电路运算放大器(线性集成电路，以下简称集成运放)是模拟集成电路中应用最广泛的，它实质上是一个高增益的直接耦合多级放大电路。

集成电路的特点1. 单个元件精度不高，受温度影响也大，但元器件的性能参数比较一致，对称性好。

适合于组成差动电路。

2. 阻值太高或太低的电阻不易制造，在集成电路中管子用得多而电阻用得少。

3. 大电容和电感不易制造，多级放大电路都用直接耦合。

4. 在集成电路中，为了不使工艺复杂，尽量采用单一类型的管子，元件种类也要少所以，集成电路在形式上和分立元件电路相比有很大的差别和特点。

常用二极管和三极管组成的恒流源和电流源代替大的集电极电阻和提供微小的偏量电流，二极管用三极管的发射结代替5. 在集成电路中，NPN管都做成纵向管，β大;PNP管都做成横向管，β小而PN结耐压高。

NPN管和PNP管无法配对使用。

对PNP管，β和(β+1)差别大，IB往往不能忽略。

二、集成运放电路的组成及各部分的作用1. 组成2. 作用如图所示，集成运放电路由四部分组成，输入级是一个双端输入的高性能差动放大电阻，要求其Ri高，Aod大，KCMR大，静态电流小，该级的好坏直接影响集成运放的大多数性能参数，所以更新变化最多。

中间级的作用是使集成运放具有较强的放大能力，故多采用复合管做放大管，以电流源做集电极负载。

输出级要求具有线性范围宽，输出电阻小，非线性失真小等特点。

偏置电路用于设置集成运放各级放大电路的静态工作点三、集成运放的电压传输特性1.符号同相输入端表示输入电压与输出电压相位相同，若uP >0，则uO >0;uP <0，则uO <0.反相输入端表示输入电压与输出电压相位相反，若uN >0，则uO <0;反之uN <0，则uO >0.2.电压的传输特性所谓电压传输特性，实际上是一种关系曲线如图4-3，即输出电压uo和输入电压ui之间的关系曲线。

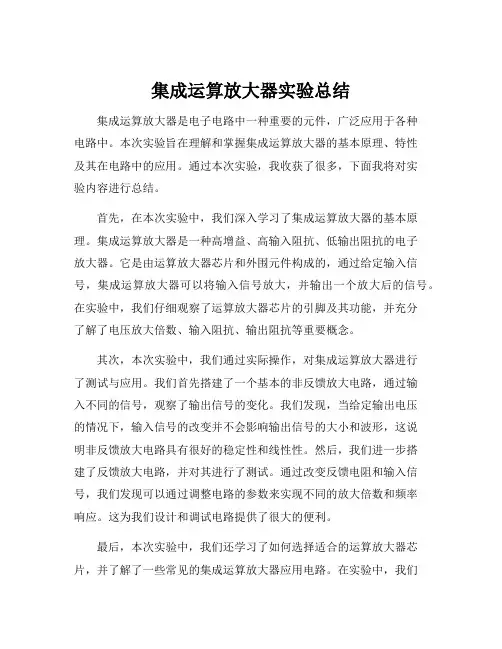

集成运算放大器实验总结集成运算放大器是电子电路中一种重要的元件，广泛应用于各种电路中。

本次实验旨在理解和掌握集成运算放大器的基本原理、特性及其在电路中的应用。

通过本次实验，我收获了很多，下面我将对实验内容进行总结。

首先，在本次实验中，我们深入学习了集成运算放大器的基本原理。

集成运算放大器是一种高增益、高输入阻抗、低输出阻抗的电子放大器。

它是由运算放大器芯片和外围元件构成的，通过给定输入信号，集成运算放大器可以将输入信号放大，并输出一个放大后的信号。

在实验中，我们仔细观察了运算放大器芯片的引脚及其功能，并充分了解了电压放大倍数、输入阻抗、输出阻抗等重要概念。

其次，本次实验中，我们通过实际操作，对集成运算放大器进行了测试与应用。

我们首先搭建了一个基本的非反馈放大电路，通过输入不同的信号，观察了输出信号的变化。

我们发现，当给定输出电压的情况下，输入信号的改变并不会影响输出信号的大小和波形，这说明非反馈放大电路具有很好的稳定性和线性性。

然后，我们进一步搭建了反馈放大电路，并对其进行了测试。

通过改变反馈电阻和输入信号，我们发现可以通过调整电路的参数来实现不同的放大倍数和频率响应。

这为我们设计和调试电路提供了很大的便利。

最后，本次实验中，我们还学习了如何选择适合的运算放大器芯片，并了解了一些常见的集成运算放大器应用电路。

在实验中，我们使用了TL081和LM741等常见的运算放大器芯片，并对其性能进行了对比。

我们了解到不同的运算放大器芯片具有不同的性能指标和适用范围，因此在实际应用中需要根据具体要求选择合适的芯片。

同时，我们还学习了比较器、积分器、微分器等常见应用电路，并通过实验验证了它们的基本工作原理和特性。

通过本次实验，我深刻认识到集成运算放大器在电子电路中的重要性和广泛应用。

它不仅可以实现电压放大、信号调理、滤波等基本功能，还可以应用于仪器仪表、通信系统、自动控制等众多领域。

在今后的学习和工作中，我将进一步探索和应用集成运算放大器，不断提高自己的实验技能和电路设计能力，为解决实际问题做出更大的贡献。

集成运算放⼤器及其应⽤第5章集成运算放⼤器及其应⽤在半导体制造⼯艺的基础上，把整个电路中的元器件制作在⼀块硅基⽚上，构成具有特定功能的电⼦电路，称为集成电路。

集成电路具有体积⼩，重量轻，引出线和焊接点少，寿命长，可靠性⾼，性能好等优点，同时成本低，便于⼤规模⽣产，因此其发展速度极为惊⼈。

⽬前集成电路的应⽤⼏乎遍及所有产业的各种产品中。

在军事设备、⼯业设备、通信设备、计算机和家⽤电器等中都采⽤了集成电路。

集成电路按其功能来分，有数字集成电路和模拟集成电路。

模拟集成电路种类繁多，有运算放⼤器、宽频带放⼤器、功率放⼤器、模拟乘法器、模拟锁相环、模/数和数/模转换器、稳压电源和⾳像设备中常⽤的其他模拟集成电路等。

在模拟集成电路中，集成运算放⼤器（简称集成运放）是应⽤极为⼴泛的⼀种，也是其他各类模拟集成电路应⽤的基础，因此这⾥⾸先给予介绍。

5.1 集成电路与运算放⼤器简介5.1.1 集成运算放⼤器概述集成运放是模拟集成电路中应⽤最为⼴泛的⼀种，它实际上是⼀种⾼增益、⾼输⼊电阻和低输出电阻的多级直接耦合放⼤器。

之所以被称为运算放⼤器，是因为该器件最初主要⽤于模拟计算机中实现数值运算的缘故。

实际上，⽬前集成运放的应⽤早已远远超出了模拟运算的范围，但仍沿⽤了运算放⼤器（简称运放）的名称。

集成运放的发展⼗分迅速。

通⽤型产品经历了四代更替，各项技术指标不断改进。

同时，发展了适应特殊需要的各种专⽤型集成运放。

第⼀代集成运放以µA709（我国的FC3）为代表，特点是采⽤了微电流的恒流源、共模负反馈等电路，它的性能指标⽐⼀般的分⽴元件要提⾼。

主要缺点是内部缺乏过电流保护，输出短路容易损坏。

第⼆代集成运放以⼆⼗世纪六⼗年代的µA741型⾼增益运放为代表，它的特点是普遍采⽤了有源负载，因⽽在不增加放⼤级的情况下可获得很⾼的开环增益。

电路中还有过流保护措施。

但是输⼊失调参数和共模抑制⽐指标不理想。

第三代集成运放代以⼆⼗世纪七⼗年代的AD508为代表，其特点使输⼊级采⽤了“超β管”，且⼯作电流很低。

40 模拟电子技术实验实验八集成运算放大器的基本应用(I)─模拟运算电路一、实验目的1. 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。

2.了解运算放大器在实际应用时应考虑的一些问题。

二、实验设备与器件三、实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。

当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。

1.理想运放的特性在大多数情况下，运放可被视为理想器件，就是将运放的各项技术指标理想化，理想运放需要满足下列条件：开环电压增益A ud=∞输入阻抗r i=∞输出阻抗r o=0带宽f BW=∞失调与漂移均为零等。

理想运放在线性应用时的两个重要特性：（1）输出电压U O与输入电压之间满足关系式U O＝A ud（U+－U－）由于A ud=∞，而U O为有限值，因此，U+－U－≈0。

即U+≈U－，称为“虚短”。

（2）由于r i=∞，故流进运放两个输入端的电流可视为零，即I IB＝0，称为“虚断”。

这说明运放对其前级吸取电流极小。

上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。

2.基本运算电路（1）反相比例运算电路实验八 集成运算放大器的基本应用(Ⅰ) 41电路如图8－1所示。

对于理想运放，该电路的输出电压与输入电压之间的关系为i 1F O U R R U -=为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。

图8－1 反相比例运算电路 图8－2 反相加法运算电路（2）反相加法电路电路如图8－2所示，输出电压与输入电压之间的关系为)(i22F i11F O U R RU R R U +-= R 3＝R 1 / / R 2 / / R F （3）同相比例运算电路(a) 同相比例运算电路 (b) 电压跟随器图8－3 同相比例运算电路图8－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为i 1F O )(1U R R U += R 2＝R 1 / / R F42 模拟电子技术实验当R 1→∞时，U O ＝U i ，即得到如图8－3(b)所示的电压跟随器。

集成运算放大器的基本应用
集成运算放大器（Operational Amplifier，简称Op Amp）是一
种高增益、直流耦合的放大电路。

它广泛应用于电子电路中，具有非常重要的作用。

常见的集成运算放大器IC芯片有
LM741、LM358、LM324等。

以下是集成运算放大器的基本应用：
1. 比较器：将两个电压进行比较，输出高电平或低电平。

比较器具有电压转换和开关控制的功能，常用于电压检测、信号选择和自动控制等方面。

2. 增益放大器：将输入信号进行放大，输出信号比输入信号大。

这种电路可以放大微小信号，如传感器输出、电源噪声等。

3. 运算放大器：进行数学运算，如加减乘除、积分、微分和求反向比等。

这种电路通常用于信号处理、滤波、振荡和控制等方面。

4. 反馈电路：利用Op Amp的高增益和稳定性，通过反馈电路实现精确控制。

反馈电路包括正反馈和负反馈两种，应用广泛，如DC稳压电源、振荡器、电压跟随器和信号隔离器等。

5. 信号滤波：利用Op Amp的高增益和频率特性，设计高性能的RC滤波器和二阶滤波器。

这种电路可以提取出特定频率的
信号，去除噪声和干扰，应用于音频、通信和仪器等方面。

总之，集成运算放大器广泛应用于各种电子电路中，可以实现信号放大、滤波、比较和控制等多种功能，是电子工程师必不可少的工具。

运算放大器在实际中的应用运算放大器（Operational Amplifier，简称OP-AMP）是一种具有高增益、高输入阻抗和低输出阻抗的集成电路，广泛应用于各种电子设备和系统中。

它可以对电压、电流和功率进行放大、滤波、求和、积分、微分等运算，是现代电子技术中不可或缺的关键元件之一。

本文将从不同领域的实际应用中，介绍运算放大器的重要作用。

一、信号放大与测量运算放大器最常见的应用就是作为信号放大器。

在测量领域中，运算放大器可以将微弱的信号放大到足够的幅度，以便被后续的电路或仪器进行处理和分析。

例如，在传感器信号采集中，运算放大器可以将传感器输出的微弱电压信号放大到可测量的范围，提高系统的灵敏度和测量精度。

二、滤波器运算放大器还可以用于构建各种滤波器电路，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

滤波器可以滤除不需要的频率成分，提高信号的质量和可靠性。

在音频领域，运算放大器被广泛应用于音频放大器、音频滤波器和音频调节器等电路中，使音乐和语音信号更加纯净和清晰。

三、比较器运算放大器还可以作为比较器使用，用于比较两个输入信号的大小。

当一个输入信号的电压高于另一个输入信号时，输出信号为高电平；反之，输出信号为低电平。

比较器常用于电压判别、开关控制、电路保护等应用中。

例如，在电源管理中，运算放大器可以监测电池电压，当电池电压过低时，触发报警或切断电路以保护电池和设备。

四、积分与微分运算运算放大器还可以实现积分和微分运算。

通过将电容和电阻与运算放大器相结合，可以构建积分器和微分器等电路。

在控制系统中，积分器可以用于控制系统的稳定性和抑制噪声；微分器可以用于快速响应和抑制低频干扰。

例如，在自动控制系统中，运算放大器可以作为PID控制器的核心部件，实现对温度、湿度、速度等参数的精确控制。

五、运算放大器的反馈电路运算放大器的反馈电路是其应用中的重要组成部分。

通过巧妙地构建反馈电路，可以改变运算放大器的增益、频率响应和稳定性等特性。

集成运算放大器加法运算电路的功能
集成运算放大器加法运算电路是一种常见的电子电路，主要用于实现两个或多个信号的加法运算。

它具有以下功能：
1. 信号相加：加法运算电路可以将输入的多个信号按照一定的比例进行相加，得到一个输出信号。

这个输出信号是输入信号之和的模拟量，即实现了数学上的加法操作。

2. 增益控制：通过设置电阻网络的阻值，可以控制加法运算电路的增益。

增益决定了输入信号与输出信号之间的比例关系，使得电路能够对不同幅度的信号进行合适的放大或衰减。

3. 信号隔离：加法运算电路可以在输入信号之间提供一定的隔离，使得各个输入信号相互独立，不会相互影响。

这有助于提高电路的抗干扰能力和稳定性。

4. 多通道处理：加法运算电路可以同时处理多个输入信号，实现多通道信号的相加。

这种功能在音频处理、信号合成等领域中有广泛的应用。

5. 滤波器应用：通过改变电阻和电容的组合，可以将加法运算电路转化为低通、高通或带通滤波器。

这样，加法运算电路不仅可以实现加法功能，还可以对信号进行滤波处理。

6. 线性特性：集成运算放大器具有良好的线性特性，能够在较大的输入信号范围内保持较高的精度和稳定性。

这使得加法运算电路适用于需要高精度信号处理的应用场合。

总之，集成运算放大器加法运算电路在电子工程中具有重要的作用，它可以实现信号的相加、增益控制、信号隔离、多通道处理、滤波器应用等功能，广泛应用于模拟信号处理、仪器仪表、通信系统等领域。

什么是运算放大器它在电子电路中的作用是什么运算放大器（Operational Amplifier，简称OP-AMP）是一种集成电路芯片，广泛应用于电子电路中。

它以高增益和宽带宽特性而著称，可以在信号处理、信号放大、滤波和数学运算等方面起到重要的作用。

运算放大器的基本结构包括差分输入级、电压放大级和输出级。

差分输入级负责对输入信号进行差分放大，电压放大级负责对差分放大后的信号进行进一步放大，输出级负责将放大后的信号驱动至负载端。

运算放大器的作用主要体现在以下几个方面：1. 信号放大：运算放大器以其高增益特性，可以对微弱的输入信号进行放大，使其达到可以被后续电路处理的水平。

这在信号传输和处理中非常重要，在各类电子设备中广泛应用。

2. 数学运算：运算放大器可以通过反馈电路实现各种数学运算，如加法、减法、乘法、除法等。

通过合理的电路设计和连接方式，可以将运算放大器构成运算器、积分器、微分器等基本数学模块，方便实现各种复杂的信号处理算法。

3. 滤波器：运算放大器可以与电容、电感和电阻等元件组成电路，实现各种滤波功能。

根据不同的电路连接方式和参数设置，可以设计出低通滤波器、高通滤波器、带通滤波器等不同类型滤波器，对不同频率的信号进行筛选和处理。

4. 线性调节器：运算放大器通常具有高输入和高输出阻抗，可以将输入信号以较低的输出阻抗驱动至后续电路。

这对于电压和电流的线性调节非常有帮助，能够提高信号传输的质量和稳定性。

除了以上几个基本作用，运算放大器还可以用于比较器、振荡器、模数转换器等应用中。

通过改变反馈电路的连接方式和参数设置，可以使运算放大器具备不同的功能，满足不同的电路设计需求。

综上所述，运算放大器作为一种重要的电子元件，具有信号放大、数学运算、滤波和线性调节等多种作用。

它在电子电路中的应用非常广泛，为各类电子设备的正常运行和优化性能提供了有效的支持。

通过合理的使用和设计，可以充分发挥运算放大器的特性，实现更加精确和高效的信号处理。
