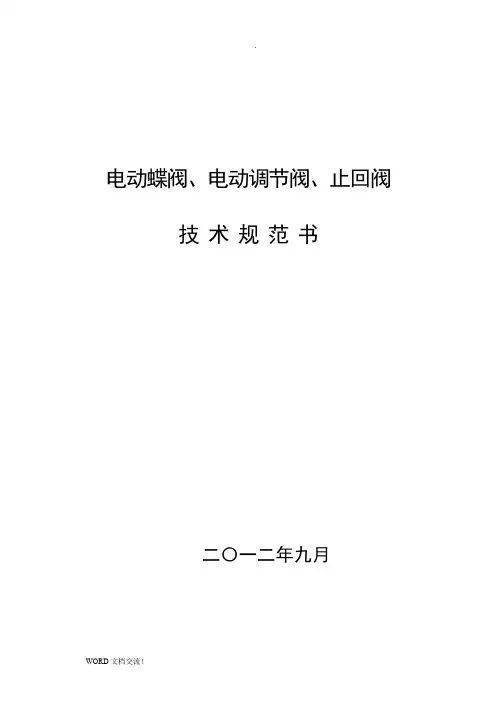

电动蝶阀、电动调节阀、止回阀技术规范书二〇一二年九月目录1. 概述 (1)1.1 项目概况 (1)1.2 对供货商的要求 (1)1.3 供货范围 (1)2. 使用环境和工作条件 (3)2.1 使用环境 (3)2.2 工作条件 (3)3. 规范和标准 (4)4. 技术要求 (5)4.1 结构型式 (5)4.2 蝶阀、调节阀、止回阀的结构 (5)4.3 蝶阀、调节阀、止回阀的基本要求 (5)4.4. 控制要求 (6)4.6 材料 (7)4.7 密封材料 (8)4.8 与管道连接 (8)4.9 表面处理 (9)4.10 试验 (9)4.11 上密封试验 (10)4.12 阀门的维护 (10)5. 备品备件及专用工具 (11)5.1 一年备品备件清单 (11)5.2 三年备品备件清单 (11)5.3 特殊工具清单 (11)6. 监制、检验及性能验收试验 (12)7. 技术服务与设计联络 (13)7.1 供货商现场技术服务 (13)8. 技术资料 (14)8.1 投标时提供的资料 (14)8.2 合同签定后提供的资料 (14)8.3 最终资料 (14)9. 包装和运输 (15)1. 概述1.1 项目概况本工程为供热系统的替代工程，该工程是限公司2×300MW机组为热源，新建换热站一座，替代换热站进行集中供热。
本工程建设地点位于包头市东河区原三电厂院内。
本工程热网管道的输送介质为热水，最高工作温度为130℃，最高工作压力为1.6MPa。
本工程是安装于换热站的各种阀门，包括电动双向金属硬密封蝶阀、旋启式止回阀、电动调节阀。
在本技术规范书中规定了各种阀门的制造商、主要设备材质和性能等方面的要求。
本技术规范书所述内容和要求是买方认为必须满足的最低要求，供货商提供的全套设备应满足技术先进、安全可靠、运行稳定及安装维护方便的要求，并应对所供设备的整体技术性能和安全性能向买方负责。
但并不仅局限于此。
如供货商对所提供货物的技术性能有更优化的替代方案时，供货商有义务提出并说明其优越性，同时若本技术规范书存在任何错误或遗漏之处，供货商应及时通知买方，以寻求解决。
1.2 对供货商的要求为保证本技术规范书所列产品的质量，电动双向金属硬密封蝶阀、旋启式止回阀、电动调节阀等供货商或其制造厂应具备以下资格：（1）凡是在中华人民共和国依照《中华人民共和国公司法》注册的、具有法人资格的有能力提供招标货物的投标人均可投标。
（2）供货商必须是注册资金在1000万元（含1000万元）以上的专业阀门生产厂家；（3）必须具备企业法人营业执照、税务登记证、代理产品的授权证明等证书。
（4）制造商必须具有三年以上的该种产品的生产制造经验并应有五个同等标的供热机组运行的成功业绩。
（5）不允许两个以上法人或者其他组织组成一个联合体，以一个投标人的身份共同投标。
1.3 供货范围（1）电动双向金属硬密封阀门供货范围：包括（但不限于此）阀门本体、电动执行机构、就地控制按钮箱、配对法兰、螺栓、螺母、法兰密封垫；以及其它为保证阀门安全稳定运行的任何附件等。
（2）旋启式止回阀供货范围应包括：包括（但不限于此）阀门本体、配对法兰、螺栓、螺母、法兰密封垫；以及其它为保证阀门安全稳定运行的任何附件等。
（3）电动调节阀供货范围：包括（但不限于此）阀门本体、电动执行机构、就地控制按钮箱、配对法兰、螺栓、螺母、法兰密封垫；以及其它为保证阀门安全稳定运行的任何附件等。
供货商应提供本技术规格书所要求的全部蝶阀及服务。
并保证所有产品及服务满足本技术规格书规定的设计和运行要求。
电动双向金属硬密封蝶阀、旋启式止回阀、电动调节阀的数量、规格详见下表。
电动双向金属硬密封蝶阀、旋启式止回阀、电动调节阀的数量表2. 使用环境和工作条件2.1 使用环境年平均气温：6.5℃；极端最低气温：-31.6℃；极端最高气温：38.4℃；年平均风速：3.4m/s；冬季室外风速：2.3m/s；最大冻土层厚度为：1.75m；平均海拔高度为：1055m；室外采暖计算温度：-19℃；采暖期：182天；采暖期平均温度：-5.9℃；抗震设防烈度为8度，设计基本地震加速度值为0.20g，第一组。
2.2 工作条件供货商提供的所有蝶阀产品必须满足下述工作条件的要求：安装地点：室内（法兰）、地下（焊接）；设计参数：供回水温度130℃/70℃，工作压力1.6MPa；水质：悬浮物≤5mg/L，总硬度≤0.6mmol/L，PH（25℃）≥7，溶氧量≤0.1mg/L，含油量≤2mg/L；使用寿命：不小于15年；连接方式：法兰、焊接。
3. 规范和标准供货商应按照本技术规范书规定的标准和规范，设计、制造、试验、检验、包装和运输所提供的产品。
供货商采用的标准和规范应是报价文件发出时的最新版本。
供货商提供的产品除满足相应的标准和规范外，同时应满足本技术规格书规定的各项要求。
供货商采用本技术规范书规定以外的标准和规范时，须取得业主的认可。
当执行标准和规范出现矛盾或发生争议时，应按就高不就低的原则确定。
本技术规范书未提出的技术指标细节，则按照本章所提的相关标准执行。
阀门的设计、制造及检验应符合以下标准的要求。
（但不限于此）●电站阀门一般要求JB/T 3595-2002；●旋启式止回阀 GB/T12236-2008●法兰连接蝶阀GB/T 12238-89；●金属密封蝶阀JB/T8527-2002；●调节阀一般要求 GB/T4213-92；●通用阀门压力试验 GB/T12237-92●阀门的检验与试验JB/T9092-1999；●工业阀门压力试验标准GB/T4981-85；●通用阀门标志GB/T12220-90；4. 技术要求供货商提供的所有产品必须是完整且全新的。
焊接蝶阀应两端带焊接头，适用开/关及控制应用。
阀门应能够保持双向密封，阀门密封等级为ISO5208 D级。
4.1 结构型式4.1.1蝶阀应为三偏心金属硬密封结构，阀芯用切线锥销牢固地锁定在轴上。
4.1.2投标商需在投标文件中描述三偏心设计工作原理，给出结构图。
4.2 蝶阀、调节阀、止回阀的结构4.2.1阀体阀体采用WCB钢铸造方法制造。
4.2.2轴承轴承能承受阀杆所传递的最大载荷。
4.2.3阀杆应设置可靠轴封，防止阀杆处泄漏。
4.2.4电动执行器一体化的分体电动执行机构；防护等级为IP67。
4.3 蝶阀、调节阀、止回阀的基本要求4.3.1投标方应根据高温水网和蒸汽网设计参数合理选择阀门，阀门材质应保证足够的强度与刚度以承受管道的设计压力与设计温度。
全部选用国家标准系列阀门。
4.3.2阀门密封圈的设计制造，必须保证蝶板工作时，一侧为工作压力，另一侧为无压时不漏水，泄漏量为零。
4.3.3蝶阀开度限位装置应可靠，开度标志要求准确明显，保证开度指示与实际阀板位置一致。
调节阀应有反映蝶板开关角度的刻度指示盘。
4.3.4结构：4.3.4.1 蝶阀型式：三偏心双向压金属硬密封蝶阀，阀板采用流线型设计，流阻小，可双向使用，金属硬密封。
三偏心蝶板密封圈，以减少阀座与蝶板的磨损，应具有越关越紧的功能。
并在蝶板安装后能在阀体内部调整和更换。
调节阀采用笼式设计。
4.3.4.2 阀门要求严密性能好，出厂前至少应做二次关闭试验，以确保密封的可靠性。
4.3.4.3 蝶阀及其电动执行机构的使用寿命在15年以上。
在其保证的使用寿命年限内，不应有内漏、外漏及外表面腐蚀等质量问题的出现；阀门密封面不应有损坏；阀门应开启灵活。
4.3.4.4 蝶阀、调节阀开度限位装置应可靠，开度标志要求准确明显，保证开度指示与实际阀板位置一致。
4.3.4.5 蝶阀、调节阀的操作机构应有足够的力矩和刚度，以保证在启闭过程中平稳运行，并留有合理的余度。
4.3.4.6投标方阀门的接口要求与招标方的管道接口一致，并保证阀门的管口通径不小于公称通径的90%，阀座通径不小于公称通径的80%。
4.3.4.7蝶阀密封面要求堆焊钴基硬制合金以使密封面耐磨损，使用寿命长。
4.3.4.8投标方提供的阀门在组装后，紧固件应紧固，不得松动，螺栓上应涂上耐热丝扣脂。
4.3.4.9所有配带法兰的阀门其配套的反法兰、螺栓、螺母及垫片、法兰垫片与阀门整体供货，法兰垫片全部采用带不锈钢护环的金属缠绕垫片。
4.3.4.10所有阀门均应进行噪声计算，并提供计算结果，在任何运行工况下，距阀门1m处的最大噪音水平不得大于85dB(A)。
4.3.4.11 构造、规格和型号相同的阀门应可以更换。
4.3.4.12除有特殊说明外，所有蝶阀必须达到在施工现场安装前不需解体检查就可安装的要求，如因阀门质量原因需要在施工现场解体检修，投标方应承担一切费用。
4.3.4.13 蝶阀的进出口与所接管道规格需一致，不采用过渡段和大小头连接。
4.3.4.14投标方在投标文件中应逐个阀门填写《国产阀门技术参数表》。
4.3.4.15所有阀门在出厂前应在阀体上刻明出厂日期（钢印）。
4.3.4.16保证所有材料适合于所输送的流体是投标方的责任。
所有承压部件材料均应符合招标书中所列相关规范的要求，非承压材料如垫片、填料等也要满足相关规定或投标方的标准。
壳体试验：2.0倍公称压力密封试验（双向）：1.25倍公称压力4.4. 控制要求4.4.1投标方提供的电动阀门，阀门与电动执行机构应整体供货并采用一体化结构，由投标方负责提供电动驱动装置、联动机构组件和电动执行机构支架等。
同时投标方须对阀门与电动执行机构的质量整体负责。
投标方提供的电动执行机构要求选用智能一体化产品、防电磁干扰、防震、380VAC 供电电动头，能直接接受开、关无源接点控制指令。
在管道震动强烈处，应采用一体化的分体电动执行机构，随电动执行机构配供分体接插件及预制电缆。
每个电动执行机构至少应分别配供两对独立的DPDT型开限位开关、两对独立的DPDT型关限位开关、一对独立的“在就地控制方式”开关、一对独立的“电源故障和过力矩故障”开关。
开关接点容量应大于220VAC，3A，或220VDC 3A。
且能接受控制指令信号：开电动门、关电动门，电动门具有自保持的投入及切除功能。
4.4.2投标方对每个电动阀的实际开关速度加以说明，；每个开关两端接线应分别引到随电动头提供的接线盒上，需方不接受将所有开关串联连接，只引2根线到接线盒。
每个电动头要求380VAC供电。
4.4.3投标方提供的所有阀门的开、关方向及开度具有就地外部指示。
4.4.4阀门电动装置防护等级为IP67。
阀门电动装置上应设防水接线盒。
4.4.5投标方提供的电动阀在组装后，应将电动执行机构的形程开关调整到与阀门全开、全关位置同步状态。
并应有手动切换装置，电动改为手动，手轮转动时手感应均匀。
4.4.6电动阀的开、关全行程动作时间不得大于60秒。
4.4.7电动执行机构防护等级为IP67。
