最新建筑设计图纸规范标准建筑设计图纸是建筑项目实施过程中的重要技术文件,它详细记录了建筑物的尺寸、结构、材料以及施工要求等信息。
随着建筑技术的发展和建筑法规的更新,建筑设计图纸规范标准也在不断地进行调整和完善。
以下是最新建筑设计图纸规范标准的主要内容:1. 总则- 设计图纸应遵循国家和地方的建筑法规、标准以及行业规范。
- 图纸应清晰、准确、完整,便于施工人员理解和执行。
2. 图纸分类- 建筑施工图:包括平面图、立面图、剖面图等,展示建筑物的各个面和内部结构。
- 结构施工图:详细描述建筑物的结构系统、构件尺寸和材料要求。
- 电气施工图:包括电气系统的布局、设备安装和电缆布线等。
- 给排水施工图:展示给水、排水、雨水系统的设计和施工要求。
- 暖通空调施工图:描述暖通空调系统的布局、设备安装和管道布置等。
3. 图纸内容- 每个图纸应包含标题栏,注明工程名称、图纸编号、比例、设计单位、设计人等信息。
- 图纸应使用统一的图例和符号,以确保信息的一致性。
- 所有尺寸、标高和材料规格应清晰标注,避免歧义。
4. 图纸表达方式- 使用标准化的绘图工具和软件,确保图纸的规范性和准确性。
- 图纸应采用适当的比例,以便于阅读和施工。
- 对于复杂的结构或构件,应提供详细的放大图或剖面图。
5. 设计参数和计算书- 设计图纸应附有相应的设计参数表和计算书,以证明设计的合理性和安全性。
- 计算书应包括荷载分析、结构分析和材料选择等内容。
6. 施工说明- 图纸应附有施工说明,包括施工顺序、施工方法和特殊施工要求等。
- 施工说明应简洁明了,便于施工人员理解和执行。
7. 环保和节能要求- 建筑设计应符合环保和节能的相关标准,图纸中应体现绿色建筑的理念和措施。
8. 安全和健康要求- 设计图纸应考虑到施工人员的安全和健康,避免设计中存在安全隐患。
9. 审查和批准- 所有设计图纸在提交施工前,应经过专业审查,并取得相关部门的批准。
10. 更新和维护- 设计图纸在施工过程中如有变更,应及时更新,并通知所有相关人员。
图纸规范一、图纸尺寸标准及规范1、在俯视图上标注柜体总宽度和总深度,如果顶柜或下柜做浅、异形时,需要另外标注顶柜或下柜的实际尺寸(所标梁或柱的尺寸必须是已经预大了的尺寸)。
如果柜的左右靠墙,需显示墙体位置或用文字注明,不靠墙的部分默认为见光生产。
2、在立面图的水平方向标注侧板、收口板、封板、各单元的内空尺寸(不含侧板)和总宽度。
在垂直方向标注下柜、顶柜、顶线、脚线、封板的高度和总高度。
3、柜体内部的标注:L架内空、裤架高度、固定层板的空间尺寸、层板和抽屉有特殊要求的尺寸标注。
4、效果图上显示图纸的立体效果,确认部件的深度和位置关系。
在异形结构复杂的情况下,需要画出背面的效果图。
5、柜门图显示趟门、掩门的款式,显示平开门、抽屉的款式及外盖情况。
6、趟门款式要符合公司工艺要求,标明分格或均分,不均分时需注明高度。
做腰带时要标明高度,百叶斜放时要注明左斜或右斜,文字注明与图纸显示必须一致。
7、面板平开门默认做竖纹,如果有特殊要求要加以注明,做拼框类平开门要注明拼框款式及门芯材料,平开门柜内做抽屉,侧边要加加厚板、全盖加18 mm、半盖加25 mm、入柱加36mm。
8、掩门柜和其它柜并排时,因结构不一样,又要保持两个柜封板的高度一致,掩门柜要加高12mm。
掩门柜内做抽屉,抽屉侧边要加侧盒,C2框加90mm,C8框加125mm,C5框加145mm。
9、板件厚度默认为18mm,其它厚度板件需要标注尺寸或用文字说明。
标准侧板按三排孔生产,有特别要求的尺寸及非标柜体需要标注详细尺寸,以供公司准确地拆单排孔生产。
二、图纸尺寸标注的注意事项1、图上必须去除返回线,尺寸标注的字体设置为80,尺寸标注的距离设置为200,线条粗细设置为0.2mm。
2、按要求标注尺寸,去掉图上标注的多余尺寸和文字,需要修改的文字不能用笔画掉,需用修正液涂掉,再用手写补上,要做到简洁明了。
3、柜体总深度默认为含外盖平开门,不含装饰木线尺寸,如特殊标注需用文字注明。
施工图纸的标准规范与应用原则详解施工图纸是建筑工程中不可或缺的重要文件,它是设计师将设计意图转化为可实施的施工方案的重要工具。
在建筑工程的各个阶段,施工图纸都扮演着重要的角色。
本文将详细解析施工图纸的标准规范和应用原则,以帮助读者更好地理解和应用施工图纸。
一、施工图纸的标准规范1. 图纸格式要合规:施工图纸的纸张规格应符合国家标准,常用的纸张规格有A0、A1、A2、A3、A4等。
在绘制施工图纸时,要确保图纸的比例准确,并保持图纸的清晰度。
2. 字体和线型要规范:施工图纸上的文字应使用规范的字体,字体大小要适中,方便施工人员阅读。
线型应使用标准的线宽和线型,以便清晰地表达设计意图。
3. 标注要明确:施工图纸上的标注要准确明确,包括尺寸标注、材料标注、符号标注等。
尺寸标注应使用统一的标注方法,材料标注应标明材料的牌号和规格,符号标注应使用规范的符号。
4. 图纸布局要合理:施工图纸的布局要合理有序,各个图纸之间要有明确的关系和连接。
不同专业的图纸要分开绘制,同时要标明图纸的编号和名称,方便查阅和管理。
二、施工图纸的应用原则1. 准确表达设计意图:施工图纸是设计师与施工人员之间的桥梁,它要准确地表达设计意图,确保施工人员能够理解和实施设计。
在绘制施工图纸时,设计师要注重细节,确保每一处细节都能清晰地表达设计意图。
2. 综合考虑施工工艺:在绘制施工图纸时,设计师要综合考虑施工工艺的要求,合理安排施工顺序和施工方法。
施工图纸上的各个部分要能够顺利地连接和协调,避免施工过程中的冲突和问题。
3. 与其他专业图纸协调一致:建筑工程通常涉及多个专业,如结构、给排水、电气等。
在绘制施工图纸时,设计师要与其他专业的图纸进行协调,确保各个专业之间的衔接和一致性。
同时,要注重施工图纸与设计图纸之间的衔接,确保施工图纸能够准确地体现设计意图。
4. 合理利用标准规范:施工图纸的绘制要符合相关的标准规范,设计师要熟悉并合理利用这些标准规范。
图纸标准规范山西煤炭运销集团晋城泽州有限公司矿井图纸技术管理规定(试行)为加强煤矿生产技术管理,进一步规范泽州公司所属矿井图纸绘制及管理工作。
根据泽州公司实际情况,结合《采矿工程设计手册》、《煤矿地质测量图例》等相关煤矿技术规定,结合泽州公司实际情况,特对矿井图纸的绘制及管理做如下规定:一、图幅及尺寸1、泽州公司所属各矿井,在绘制图纸时,要根据各矿实际情况以及本规范,选择适当的图幅进行绘制。
2、要优先使用附表1中所规定的基本幅面。
3、当绘制图纸内容较多或其它原因不能完全显现时,可适当采用附表2及附表3所规定的加长图幅。
图纸基本幅面尺寸附表1:单位:mm 幅面代号尺寸(B×L)A0841×1189A1594×841A2420×594A3297×420A4210×297允许的图纸幅面尺寸附表2:单位:mm 幅面代号尺寸(B×L)A3×3 420×891A3×4 420×1189A4×3 297×630A4×4 297×841A4×5 297×1051图纸加长幅面尺寸附表3:单位:mm 幅面代号尺寸(B×L)幅面代号尺寸(B×L)A0×2 1189×1682 A3×5 420×1486A0×3 1189×2523 A3×6 420×1783A1×3 841×1783 A3×7 420×2080A1×4 841×2378 A4×6 297×1261A2×3 594×1261 A4×7 297×1471A2×4 594×1682 A4×8 297×1682A2×5594×2102 A4×9 297×1892二、图框格式绘制图纸时,在图纸上必须采用双实线绘制图框,其中外框线为粗实线,宽度为1.2mm;内框线为细实线,宽度为0.3mm;内外线间距为1.2mm。

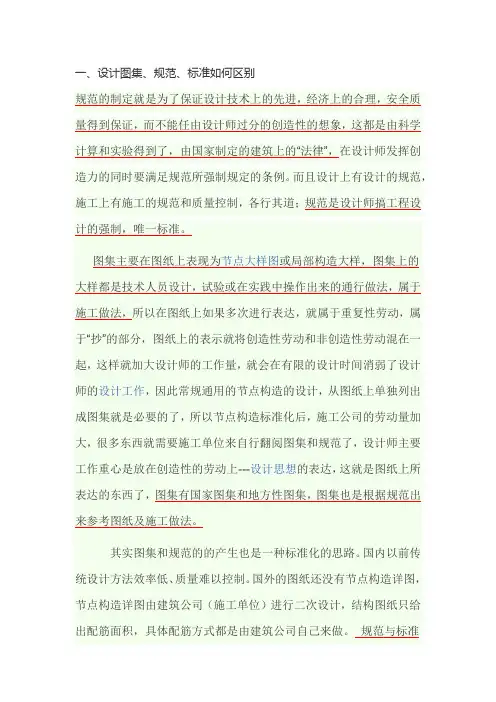

一、设计图集、规范、标准如何区别规范的制定就是为了保证设计技术上的先进,经济上的合理,安全质量得到保证,而不能任由设计师过分的创造性的想象,这都是由科学计算和实验得到了,由国家制定的建筑上的“法律”,在设计师发挥创造力的同时要满足规范所强制规定的条例。
而且设计上有设计的规范,施工上有施工的规范和质量控制,各行其道;规范是设计师搞工程设计的强制,唯一标准。
图集主要在图纸上表现为节点大样图或局部构造大样,图集上的大样都是技术人员设计,试验或在实践中操作出来的通行做法,属于施工做法,所以在图纸上如果多次进行表达,就属于重复性劳动,属于“抄”的部分,图纸上的表示就将创造性劳动和非创造性劳动混在一起,这样就加大设计师的工作量,就会在有限的设计时间消弱了设计师的设计工作,因此常规通用的节点构造的设计,从图纸上单独列出成图集就是必要的了,所以节点构造标准化后,施工公司的劳动量加大,很多东西就需要施工单位来自行翻阅图集和规范了,设计师主要工作重心是放在创造性的劳动上---设计思想的表达,这就是图纸上所表达的东西了,图集有国家图集和地方性图集,图集也是根据规范出来参考图纸及施工做法。
其实图集和规范的的产生也是一种标准化的思路。
国内以前传统设计方法效率低、质量难以控制。
国外的图纸还没有节点构造详图,节点构造详图由建筑公司(施工单位)进行二次设计,结构图纸只给出配筋面积,具体配筋方式都是由建筑公司自己来做。
规范与标准的区别规范是在某个数据范围内,标准是一个指定的数据。
标准的概念前已述及,按照《标准化和有关领域的通用术语第一部分:基本术语》(GB3935.1)的规定,规范一般是在工农业生产和工程建设中,对设计、施工、制造、检验等技术事项所做的一系列规定;当针对产品、方法、符号、概念等基础标准时,一般采用“标准”,如《土工试验方法标准》、《生活饮用水卫生标准》、《道路工程标准》、《建筑抗震鉴定标准》等;当针对工程勘察、规划、设计、施工等通用的技术事项做出规定时,一般采用“规范”,如:《混凝土设计规范》、《建设设计防火规范》、《住宅建筑设计规范》、《砌体工程施工及验收规范》、《屋面工程技术规范》等。
设计图纸的规范细则在工程建设、产品制造等众多领域,设计图纸是将创意和构想转化为实际可操作方案的重要工具。
一份规范、准确、清晰的设计图纸不仅能够有效地传达设计意图,还能为后续的施工、生产等环节提供可靠的依据,减少误解和错误,提高工作效率和质量。
为了确保设计图纸的质量和有效性,以下将详细阐述设计图纸的规范细则。
一、图纸格式与布局1、图纸尺寸应根据实际需要选择标准的图纸尺寸,如 A0、A1、A2、A3 等,并确保在整个项目中保持统一。
2、边框与标题栏图纸四周应绘制边框,边框的宽度和样式应符合相关标准。
标题栏应位于图纸的右下角,包含项目名称、图纸名称、编号、比例、绘图日期、设计单位等必要信息。
3、图面布局图形应布置合理,留出足够的空间用于标注尺寸、注释和技术要求等。
不同类型的图形元素(如线条、符号、文字等)应层次分明,避免相互重叠和混淆。
二、图形绘制1、线条类型与用途根据不同的表达内容,使用不同类型的线条,如实线、虚线、点划线等。
实线用于表示物体的可见轮廓,虚线用于表示不可见轮廓,点划线用于表示中心线等。
2、图形比例应根据物体的实际尺寸和图纸的大小选择合适的比例,确保图形能够清晰地展示物体的形状和结构。
比例应在标题栏中明确标注。
3、投影方法通常采用正投影法绘制图形,以保证物体的形状和尺寸能够准确地表达。
对于复杂的物体,可以采用多个视图(如主视图、俯视图、左视图等)来全面展示其特征。
4、图形符号与标注应使用标准的图形符号来表示各种零部件、设备和工艺等。
标注应清晰、准确,包括尺寸标注、公差标注、表面粗糙度标注等,标注的字体大小和样式应统一。
三、尺寸标注1、尺寸基准选择合适的尺寸基准,确保所标注的尺寸能够准确地反映物体的形状和位置关系。
2、尺寸标注的形式尺寸应采用水平、垂直或倾斜的方式标注,尺寸线应与被标注的轮廓线保持适当的距离,尺寸数字应位于尺寸线的上方或中断处,且字头朝上或朝左。
3、公差标注对于有公差要求的尺寸,应按照相关标准进行标注,明确公差的类型(如尺寸公差、形位公差等)和数值。
施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。
2.所有项目图纸都要配备图纸目录,卷、册分明。
3.图纸图层层次分明。
请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。
(推荐采用图层统一管理和打印笔刷颜色分类管理,便于出图打印。
请注意出图打印的线型比例因子。
)4.文字高度要规范。
图框与标题栏的比例需一致。
二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准,以A2纸为主。
2.图纸种类图纸宽度(mm)图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。
三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1:100、 1:150、 1:200、 1:300剖面图 1:50、1:100、 1:150、 1:200放大图 1:2、1:5、1:10、 1:20、 1:25、 1:30、 1:50配件图、构造详图 1:1、 1:2、 1:5、 1:10、 1:15、 1:20、 1:25、1:30、 1:50放大的比例(与实物相同1:1) 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例(与实物相同1:1) 1:1.5、1:2、1:2.5、1:3、1:4、1:5、1:10n不按比例图推荐采用1:1(如:工艺流程图、电控系统图)四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注:施工图出图不宜采用0.09mm线型。
建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中,规范化制作和使用专业图纸的一套准则和要求。
以下是一套基本的建筑工程制图规范:一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张,如A0、A1、A2等。
图纸应采用白纸编制,清晰明亮,纸张应平整,无皱、波纹等缺陷。
2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。
二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例;立面图一般采用1:50至1:200的比例;剖面图一般采用1:100至1:200的比例。
2. 比例尺应标注在图纸上,并经常检查比例标注是否正确。
三、图例和符号1. 图例应一致、简洁明了,图例中的图符和文字应有一定的大小和粗细要求。
2. 符号应按照国家和地区的标准规定使用,如建筑行业标准、国家标准等。
3. 符号应绘制规范,线条清晰,不得有重影、断线、缺角等情况。
四、线条和字体1. 线条的粗细应适度,避免过粗或过细,保持线条的清晰度。
常用线条的线型应按照标准规定使用,如实线、虚线、点线等。
2. 字体应统一,大小适中,清晰易读。
字体一般采用宋体或等线字体,不得使用艺术字体。
五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求,包括项目的布局、功能分区、空间尺寸、建筑结构等信息。
2. 立面图应清晰明了,包括建筑物的外立面形象、建筑材料和窗户等装饰元素。
3. 剖面图应能准确表示建筑物的内部结构,包括墙体、柱子、楼梯、管道等。
六、图纸质量要求1. 图纸应经过审核和审查,确保图纸的准确性和合理性。
2. 图纸应规范的保存和归档,并按照施工进度和需要及时更新和补充。
3. 图纸应按照标准的图纸抄写要求进行制作,确保图纸的清晰度和可读性。
七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制,确保图纸的唯一性和顺序性。
2. 图纸应严格按照项目的建设顺序进行归档,方便查找和使用。
对于已完成的图纸,应按照规定进行归档保存。
设计规范
为严格设计行为,减少施工过程中发生错误,特似定本规范
一、平面图
1、若结构有改动的图纸必须绘制原始结构图,。
2、平面图中用涂黑部分绘制剪力墙结构。
3、墙体厚度为240MM,阳台栏杆以120MM绘制。
4、门扇的轴均以内墙线端为圆心,门洞线应细过墙线
5、所有置于平面图平面上的物件均不能被平面的填覆盖。
6、所有平面物件均应以实际物件按相应比例绘制。
7、平面图中线条的粗细依次为:墙线、门窗、家具、电器、标
注线、地面。
8、平面图中须有标志标明图中4个方向后在立面图中注明其
相应的方向。
(索引图)
二、立面图
三、标注
1、图名:用黑线表示上面为中文、下面为英文、前面部分写明
图名字体用宋体字。
如图
2、图框:双线外框、窗口文字使用仿宋体,必须注明“标志、
警告、及其它相关人”
3、标注线:A标注线使用灰色线,在同一纵向的标注使用“F”
型标注法,将最下方指示目标标注于“F”型的下方横线上
依次类推。
B横向标注,将字置于线的上方,采用中间对齐。
四、封面
封面应按相关规定格式,须注明:图名、公司地址、电话、网址、邮箱等信息。
五、图序
1、目录
2、设计说明
3、强弱电配置说明
4、原始平面图
5、平面布置图
6、家具尺寸图
7、拆墙图
8、新建墙体图
9、吊顶平面图
10、开关布置图
11、插座布置图
12、地面材质图
13、防水说明图
14、索引图
15、电视墙立面图
16、沙发背墙立面图
17、玄关立面图
18、。
图纸设计规范图纸设计规范是一套制定的标准和规则,用于指导和规范图纸的设计和绘制工作。
图纸设计规范的目的是确保图纸的质量和准确性,方便图纸的阅读和理解,提高工作效率和减少错误。
一、图纸设计规范的基本要求1.图纸设计应符合国家和行业的相关标准和规范,包括图样表示、尺寸标注、线型符号、比例关系等方面。
2.图纸的设计应准确、规范,不应有模糊、重叠、断线等现象。
3.图纸应可读性强、逻辑清晰,能够准确地传达设计意图。
4.图纸应具有一定的美观性,注重线条的流畅和比例的协调。
二、图纸设计规范的具体内容1.图纸的格式规范化图纸的大小、方向、边框、抬头、标记等应根据具体要求进行规范,确保图纸的一致性和统一性。
2.图样表示规范化图样应采用统一的符号和标注,能够清晰地表达设计意图,包括平面图、剖面图、立面图、装配图等。
3.尺寸标注规范化尺寸标注应准确、清晰,遵循相关标准和规范,标注线与尺寸之间的距离应合理,标注箭头应指向尺寸的部位。
4.线型符号规范化不同线型应有明确的定义和使用规定,如实线表示实物轮廓,虚线表示隐藏线,点划线表示中心线等。
5.比例关系规范化图纸上的比例应与实际尺寸相符,比例关系应统一,保证图纸的准确性和可靠性。
6.图纸的注释和说明图纸上的注释和说明应简洁明了,能够清楚地解释图纸的内容和细节,避免歧义和误解。
7.图纸的版本管理对于图纸的修改和更新,应进行版本控制和管理,确保每个版本的准确性和可追溯性。
三、图纸设计规范的应用1.图纸设计规范适用于各类工程设计和制造行业,包括建筑、机械、电气、化工等领域。
2.图纸设计规范可以应用于图纸的设计、校对、审核和发布等各个环节,以确保图纸的质量和准确性。
3.图纸设计规范也可以作为培训和教育的依据,对于图纸设计人员的专业能力提升和规范化进行指导和要求。
总之,图纸设计规范是保证图纸质量的基础,通过规范图纸的设计和绘制,能够提高工作效率,减少错误和纠正成本,提高设计师的专业水平和服务质量。
制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB/T 14689—1993《技术制图图纸幅面和格式》规定。
1.1图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时,也允许加长幅面。
表1.1图纸幅面及图框格式尺寸1.2标题栏和明细表(GB/T 10609.1 – 1989)每张图纸上都必须画出标题栏,装配图有明细表。
明细表按图1所示绘制和填写。
图1.2 明细表2、比例:2.1 机械专业缩小比例:1:2,1:5,1:10,1:2x10n,1:5 x10n,1:10 x10n,必要时允许采用1:2.5,1:3,1:4,1:6,1:15,1:30,1:40等的比例。
放大比例:2:1,5:1,1×10n:1 2×10n:1 (2.5×10n:1)(4×10n:1)5×10n:1 注:n为正整数。
对于零件图中的斜度和锥度较小或两条平行线间距很近时,可不按比例夸大一点画,以便能表示得更清楚些。
2.2 管道专业专业制图常用的比例,宜符合表2.2.1的规定。
表2.2.1 常用比例注:(1)在管道纵断面图中,可根据需要对纵向与横向采用不同的组合比例。
(2)管线轴测图中,如局部表达有困难时,该处可不按比例绘制。
(3)处理流程图、处理高程图和系统原理图均不按比例绘制。
3、字体(GB/T 14691—1993)3.1 字体要求:图中字体统一采用汉字仿宋字,字体水平书写,行间隔要求等间距,纵向排列要整齐。
3.2 字体高度:a.图纸和材料表中的字体高度为:3.5 mm,宽度比例为字体高度的0.7倍。
b.技术要求、序号数字、展开图、局部视图的标题(A 向、B-B、C 向旋转)及图框内的图名的字体高度均为:7mm,罗马字Ⅱ的字体高度为8mm,上述所有字体均为粗体字。
c.图框内的图号、技术要求内容以及图纸中某一处说明的字体高度均为:5mm,上述所有字体均为细体字。
工程图最新标准规范工程图最新标准规范是确保工程设计准确性和一致性的关键,它涵盖了从图纸的制作到审查的各个环节。
以下是一些关键点,用于指导工程师和设计师在遵循最新标准规范时应注意的事项:1. 图纸格式:所有工程图纸应遵循国际标准(如ISO或ANSI)规定的图纸尺寸和比例。
图纸应清晰地标识出标题栏,包括项目名称、图纸编号、日期、比例、设计师签名等信息。
2. 图层管理:使用图层管理以确保图纸的可读性和修改的便捷性。
每个图层应有明确的命名规则,以区分不同的设计元素,如结构、电气、管道等。
3. 线型和线宽:根据ISO或ANSI标准,使用不同的线型和线宽来表示不同的设计元素,如中心线、轮廓线、隐藏线等。
4. 尺寸标注:尺寸应清晰、准确,并遵循标准标注规则。
尺寸线应与所标注的元素平行或垂直,尺寸数字应放置在尺寸线的中点。
5. 公差标注:所有尺寸都应标注公差,以保证制造过程中的精度要求。
公差应根据ISO或ANSI标准进行标注。
6. 材料标注:图纸上应明确标注所需材料的类型、等级和规格,以确保材料的正确使用。
7. 焊接和连接符号:焊接和连接的符号应遵循焊接标准,清晰地表示焊接类型、尺寸和方向。
8. 注释和说明:所有特殊要求和说明应以注释的形式出现在图纸上,确保施工人员能够理解设计意图。
9. 图纸审查:在图纸发布前,应进行严格的内部审查,确保所有设计元素符合规范要求,没有遗漏或错误。
10. 电子图纸:随着技术的发展,电子图纸的使用越来越普遍。
确保电子图纸格式兼容,且能够在不同的设备和软件中打开和编辑。
11. 更新和修订:工程图应定期更新,以反映设计变更和修订。
所有修订都应清晰地标注在图纸上,并记录修订日期和修订人。
12. 可持续性:在设计过程中考虑环境影响,使用可持续材料和设计方法,以减少对环境的负面影响。
13. 安全标准:确保所有设计符合当地的安全法规和标准,包括但不限于建筑安全、电气安全和机械安全。
14. 国际合作:在跨国项目中,应考虑不同国家的工程标准和规范,确保设计在全球范围内的适用性。
图纸规范标准图纸是工程中非常重要的一部分,它是设计和制造工作的基础。
图纸规范标准是指设计和制造过程中,制定图纸的一些准则和规范。
这些规范不仅影响到工艺流程和产品质量,也影响到设计和制造的成本,所以图纸规范标准的制定非常重要。
一、图纸的类型图纸根据用途可以分为制造图、工艺图、装配图、标准件图等。
制造图是指产品的零件制造图,包括所有的尺寸和标注信息。
工艺图是指产品的加工工艺图,通常包括加工步骤、加工工艺等信息。
装配图是指产品的装配关系图,通常包括零件之间的装配关系和顺序等信息。
标准件图是指标准零件的图纸,通常是由产品的设计者按照相应的标准来制定。
二、图纸的标准化图纸的标准化包括制定相应的标准文件和规范,并通过各种形式的宣传推广。
标准文件包括国家标准、行业标准和企业标准。
规范化有助于设计和制造的标准化、规范化,提高产品的质量和降低成本。
三、图纸的尺寸标注尺寸标注是指各种零件的尺寸标注,是图纸规范化的重要组成部分。
标注尺寸需要遵循相应的规范,包括标注形式、标注顺序、尺寸精度等。
正确的尺寸标注可以避免制造过程中的误差和浪费,保证零件和产品的尺寸和工作性能符合设计要求。
四、图纸的符号和字母符号和字母是图纸上用来表示各种材料、工艺、加工等信息的标记。
符号和字母需要规范化,以保证各种工艺和材料的标记符号统一标准,各方互相配合更加顺畅。
五、图纸的通用性图纸的通用性是指不同企业、不同生产商之间的图纸可以进行交流和使用。
这需要制定相应的图纸标准,规范化尺寸和标注,并确保各种工艺和材料可以进行通用。
总之,图纸规范标准对产品的质量、成本和制造效率有非常重要的影响。
在设计和制造过程中,必须遵循相应的规范和标准,确保产品的质量,并降低成本,提高生产效率。
同时,通过宣传和推广,提高图纸标准化和规范化的水平,以便更好的服务于社会和经济发展。
图纸标准一、制图规范1、图框:A、内容包含公司名称及徽记,图纸类别,修改记录,项目名称,项目编号,图纸名称,图纸编号,日期,设计,制图,校对,审核,审定,加工图图框在此基础上增加内置表格及页码。
B、图幅:暂定以A3横式幅面图纸出图。
C、图框的使用:在布局中采用“插入”方式引用图框,不可以将图框炸开,图框的比例应与图的比例一致,并采用整数比例。
2、图层:分图层绘图以方便修改,图层分为目录说明、空间、家具、地面等八大技术系统、立面、外加工、内加工、节点、大样、剖面、零部件十七大类,在这大类里再细分。
3、线型:A、按图层类别,每个图层有自己的专属的线型,线型根据图层的内容设置打印宽度,B、在反应两种材料相互关系时,比如地面铺装图中反应活动家具时,活动家具以虚线体现,在立面中体现平开门开门方向也用虚线体现。
C、中心线以点划线体现。
4、比例:A、平面图根据户型大小,一般是1:30(公寓),1:40(两室一厅),1:50(三室两厅或四室两厅的大户型),楼层总平面一般在1:100。
B、立面图一般是1:30C、节点图一般是1:5,或者1:10D、大样图一般是1:2,或者1:15、字体:安装规范工程字体为仿宋体,但一般用字都为宋体字,A、平面图的字体高度一般在100至200之间。
B、立面图字体高度一般在100至150。
C、大样及节点图中字体高度一般在2.5至10。
D、在布局图字体一般在5左右。
6、标注:A、标注的文字大小与图纸中字体大小相等或相似,文字不能有背景。
B、同一排尺寸标注的尺寸界线起端宜在同一条平行于尺寸线的直线上,尺寸线宜在同一条直线上。
C、互相平行的尺寸线,应按尺寸由小到大的顺序,从被注图样轮廓线由近向远标注。
相邻的平行尺寸线相距相同。
D、连续排列的等长尺寸宜用“个数×等长尺寸=总长”的形式标注。
E、长度尺寸数字以应以毫米为单位,除分缝精度为0.0,其他精度为0。
F、尺寸线的放置应统一,横坐标、纵坐标尺寸分别放在基准面的同一侧,不放同一侧的应就近放置;同一个特征尺寸横、纵尺寸应该标注在一个视图内。
设计图纸标准一、图纸尺寸及比例1. 图纸尺寸:统一采用A3(297mm×420mm)幅面,特殊情况可使用A1(594mm×841mm)或A0(1189mm×841mm)幅面。
2. 图纸比例:根据设计内容选择合适的比例,如1:100、1:50、1:20等。
比例应清晰标注在图纸右下角。
二、线条及符号1. 线条:线条粗细应分明,线条类型包括实线、虚线、点划线等。
实线用于表示可见轮廓,虚线用于表示不可见轮廓,点划线用于表示中心线或对称线。
2. 符号:使用国家规定的标准符号,如建筑符号、设备符号等。
符号大小应适中,确保清晰可辨。
三、文字及标注1. 文字:字体统一使用宋体,字号根据图纸比例和内容进行调整。
字号宜为5号,内容宜为6号。
四、图层及颜色1. 图层:合理划分图层,便于图纸管理和修改。
图层名称应简洁明了,如“墙体”、“门窗”、“家具”等。
2. 颜色:根据图层内容设置颜色,以提高图纸的可读性。
同一图层内的元素颜色应保持一致。
五、图纸编排1. 图纸顺序:图纸应按照设计阶段和内容进行编排,如平面图、立面图、剖面图、细部图等。
2. 图纸编号:每张图纸应有一个唯一的编号,便于查找和归档。
编号格式为“图号图纸名称”,如“01平面图”。
六、打印及装订1. 打印:图纸打印应保证清晰、准确,颜色饱满。
打印材料应选用优质纸张,以确保图纸长期保存。
2. 装订:图纸应按照顺序进行装订,采用左侧装订方式。
封面应包含项目名称、设计单位、设计人等信息。
七、审查与修改1. 审查流程:设计图纸完成后,应进行多轮审查,包括设计团队内部审查、专业负责人审查以及客户或相关部门的审核。
确保图纸无误、符合规范和设计要求。
2. 修改记录:在图纸修改过程中,应详细记录修改内容、修改日期和修改人。
修改处应用云线标注,以便于识别和追溯。
八、图签与图框1. 图签:每张图纸右上角应设置图签,包含项目名称、图纸名称、图号、比例、设计人、审核人、日期等信息。
施工图设计制图标准一、总则1、为了规范施工图设计制图,提高制图质量,统一设计标准,特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确,清晰易懂。
3、图纸应按照比例绘制,比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注,标注应清晰、准确。
6、图纸应按照规定的格式进行排版,页边距应大于1cm。
7、图纸应使用黑色绘图,字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体,不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版,内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注,标注应清晰、准确。
12、图纸中的文字说明应使用规范语言,不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准,不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版,内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写,内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写,签字应规范、易读。
施工图制图代码在当今的建筑设计领域,施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案,为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性,以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展,建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计,但是要将这些设计转化为具体的施工方案,仍然需要手动绘制施工图。
在这种情况下,施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图,大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤:1、收集数据:首先需要收集建筑项目的相关数据,包括设计图纸、现场照片、施工规范等等。
图纸管理规范引言概述:图纸管理是一个重要的工程管理环节,对于项目的顺利进行起着至关重要的作用。
合理规范的图纸管理能够提高项目的效率,减少工程风险。
本文将从五个方面详细阐述图纸管理的规范要求。
一、图纸命名规范1.1 采用项目编号进行命名:每个项目都应有独立的编号,图纸命名应包含项目编号和图纸类型,例如“项目编号-图纸类型-图纸编号”。
1.2 统一命名格式:图纸命名应采用统一的格式,包括项目名称、图纸类型、图纸名称、版本号等信息。
1.3 避免特殊字符和空格:图纸命名中应避免使用特殊字符和空格,以免导致文件命名错误或无法正常识别。
二、图纸存档规范2.1 建立完善的图纸存档系统:项目应建立完善的图纸存档系统,包括数字存档和纸质存档两部分,确保图纸的安全保存和方便查阅。
2.2 分类存档:图纸存档应按照图纸类型进行分类,便于查找和管理。
2.3 定期备份:对于数字存档,应定期进行备份,确保数据的安全性。
三、图纸变更管理规范3.1 建立变更管理制度:项目应建立图纸变更管理制度,明确变更的流程和责任人,确保变更的合理性和及时性。
3.2 变更申请流程:变更申请应按照制度规定的流程进行,包括变更申请书的填写、审批流程和变更通知的发布等。
3.3 变更记录的保存:对于每一次图纸变更,应及时记录并保存,以备后续查阅和追溯。
四、图纸传递规范4.1 确定传递方式:图纸传递应明确传递的方式,可以采用纸质传递、邮件传递或专业的图纸管理软件进行传递。
4.2 传递记录的保存:每一次图纸传递都应有明确的传递记录,包括传递时间、传递人员和接收人员等信息。
4.3 确认接收:接收人员应及时确认图纸的接收情况,并进行记录,以确保传递的准确性和完整性。
五、图纸审查规范5.1 建立审查制度:项目应建立图纸审查制度,明确审查的流程和责任人,确保图纸的质量和符合设计要求。
5.2 审查记录的保存:对于每一次图纸审查,应及时记录并保存,包括审查意见、修改情况和审查结果等信息。
1 主题内容与适用范围本标准规定了产品图中应表达的内容及表达规范,利于提高产品图的质量,使之更好地指导生产。
2 产品图总体制图统一规范要求 2.1 图纸文件名编制规则:2.1.1 有物料代号的文件名编制规则:* 物料代号命名SR ×××顺序号 (第二部分) 物料代号 (第一部分) 物料代号由两部分组成:第一部分:物料代号由能代表物料特征的两位或三位汉语拼音字母组成,如:涂锡铜壳:XTK 。
第二部分: 顺序号由三位阿拉伯数字组成,从000~999。
* 物料代号在设计文件中表示方法a 图纸名称栏:填写物料名称和物料代号,如: 散热器 SR001 ; 铜壳TK001 。
b 电子档文件名用物料代号后加后缀,如:SR001.DWG 。
2.1.2 没有物料代号的电子档文件名命名规则:文件名代号后加所用软件扩展名,如: 910002DL V1.0 .DOC 。
2.2 二维图纸应符合机械制图国家标准。
统一用第一视角投影 2.3 图纸各线条应统一,可见轮廓线及过渡线、棱线用粗实线表示,外观位置,限高线(假想轮廓线)用双点划线表示, 不可见轮廓线和棱线(虚线)。
轴线和对称中心线(中心线)。
尺寸界线和分界线(细实线)。
粗实线线条宽为0.5mm;细实线、波浪线、虚线、细点划线、双点划线、中心线线宽为粗实线的1/3。
尺寸标注字体高2.5 mm。
一般视图中最好不要用虚线表示结构,用剖面图表示所需的结构。
相交线点画线、虚线、间隔画线、中心线等基本线型应恰当的相交于画线处,见图1~图3;图1 中心线图2 虚线图3 虚线与中心线相交尺寸线的箭头以及其它符号的引线箭头形式统一采用封闭填充型实心箭头,长度为2mm。
当采用实心箭头位置不够时,允许采用圆点代替箭头,圆点直径为0.5 mm。
此规定用于A4,其余各规格按照图纸是A4纸张的大小缩放比例。
2.4各图层应统一AutoCAD在屏幕上显示图线时,应按表1中规定的颜色,并且相同种类的图线应采用同样的颜色。
表1 AutoCAD图层的控制图层名称颜色线宽(mm) 一般应用轮廓线white(白) 默认可见轮廓线及过渡线、棱线细线绿色默认波浪线、弯折线、牙底线、齿根线、双折线、标题栏符合GB10609.1要求、图框中的相应的细线、标注、技术要求及其它文字说明、尺寸及形位公差的标注、表面粗糙度符号。
剖面线黄色、青色等彩色默认剖面线(零部件图),装配图,PCB限布图各个零部件/元器件的限高的剖面线用不同的图层和不同的颜色和不同的剖面符号标识,线性都为细实线中心线红默认轴线、对称中心线、齿轮节线虚线蓝色默认不可见轮廓线、不可见过渡线双点划线洋红默认外观位置、限高线、假想线等2.5字体产品图样使用的字体应符合GB/T 14691的规定,要求字体端正、笔划清楚,排列整齐、间隔均匀。
汉字、数字和字母在输出时,应统一采用宋体,汉字应采用国家正式公布和推行的简化字。
小数点输出时,应占一个字位,并位于中间靠下处。
标点符号应按其含义正确使用,除省略号和破折号为两个字位外,其余均为一个字位。
2.6 图纸比例按国家标准,常用的有:1:1、1:1.5、1:2、1:2.5、1:3、2:1、2.5:1、4:1等,且打印出的图纸实际比例应与标题栏中所注比例一致,不允许缩放。
应根据产品结构大小,复杂程度,合理选定制图比例,不允许视图过小,结构表达不清。
不允许尺寸线分布过密,难以识别。
2.7 图纸尺寸标注:2.7.1. 产品尺寸的标注应尽可能统一基准。
2.7.2. 图纸应尺寸齐全,正确、清晰,尺寸线分布合理。
尺寸的标注应利于产品机加工。
2.7.3. 重要装配尺寸及重要外观、定位尺寸应标注公差为必检尺寸,公差应采用上下等偏差的形式,不允许只有上偏差或只有下偏差。
其它尺寸标注未注公差等级。
2.7.4. 引线标注字体一致,引线用细实线表示,与尺寸线一致;序号应按顺序排列,由左至右,由上至下,便于查阅。
2.7.5. 不易标注的曲面(如电子元器件类)标出最大外形尺寸。
2.8 图面表达清晰明朗,去除不必要的圆弧相切线。
2.9 制品表面及外观要求:2.9.1 在明细栏中的镀涂栏应注明制品表面的处理要求。
若有不同的外观处理工艺要求,在图中用双点划线注出要求,在技术要求内用文字说明。
2.9.2 若制品为背胶件,在图中用双点划线注出背胶面,在需背胶位置用剖面线填充,并在技术要求中用文字说明。
2.9.3 外观需做贴标识、条码处用虚线标出面积或范围。
并在技术要求中注明。
2.10 技术要求的内容应包括:未注圆角、未注尺寸公差、制品外观加工要求,符合安规要求如盐雾、ROHS,防火等级等,每台用量。
技术要求字体为宋体,“技术要求”四字高3.5mm,其余字体高2.5mm。
此规定用于A4,其余各规格按照图纸是A4纸张的大小缩放比例。
2.11 应标明图纸的状态,替换图纸版本。
2.12 二维图应与三维图保持一致。
二维图更改,三维图应同步更新。
2.13 为了便于识图,在二维图纸适当位置增加三维轴侧图。
2.14 标题栏采用统一标准格式,除签名处可手写外,其余内容均需打印,名称一栏应填写完整。
2.15 产品上需塑出文字的,应在二维图中注明文字的位置、字体大小、类型、深度等。
2.16 专用号等标记2.16.1产品图中应根据客户的要求标出“*****”标记、专用号、材料、生产日期等的位置、字体大小。
3零件图3.1每个零件一般应绘制单独的零件图样。
3.2两个或两个以上结构、尺寸都很简单的零件组成一个总成,如果在总成图中,可以清楚表达零件及总成的结构、轮廓、尺寸及相互配合关系,允许只绘制一张总成图样,不再绘制单独的零件图。
此种情况即为“总成图代零件图”,此时图样的名称及编号按总成编制,图纸中技术要求内需有部件的配合加工要求。
3.3左右、前后、上下对称的零件,应只绘制左、前、上三视图,不再单独绘制右、后、下视图。
若非对称部件,需应有个各个投影视图,表明其各个面的结构。
部件内部结构必须有剖面图。
视图的布局必须按照国标要求布局。
3.4零件图应根据装配时所需要的形状、尺寸和表面粗糙度等要求绘制。
需在装配过程中加工的零件尺寸,应标注在装配图上,如必须在零件图上标注时,应在有关尺寸近旁或技术要求中说明。
3.5必须整体加工、成对或成组使用、形状相同且尺寸相等的分切零件,允许视为一个零件绘制在一张图样上,标注一个图样代号,视图上分切处的连线,用细实线连接。
3.6单个使用而采取整体加工比较合理的零件,在视图中一般可用双点画线表示零件以外的整体部分,入零件加工工艺边。
3.7零件有正反面(需单面背胶部件)或加工方向要求时,应在视图上标注并在技术要求中说明。
3.8图样上未注出的尺寸公差、形位公差和表面粗糙度等应按相应规定或在技术要求中说明符合国标要求或设计者规定的要求。
3.9图样上对局部要素有特殊要求(如不准倒钝、热处理)及标记时,应在所指部位近旁标注说明。
3.10图样上的尺寸应从结构基准面开始标注,并考虑检验该尺寸的可操作性。
4总成图4.1每个总成一般应绘制单独的总成图。
4.2总成图应能清楚地表达下列内容:4.2.1组成总成的零件、结构及装配关系。
4.2.2主要的装配和配合尺寸及公差,但在零件图中已标注的尺寸不应在总成图中重复出现。
4.2.3装配时需要加工的尺寸、极限偏差、形位公差、表面粗糙度等。
4.2.4总成的技术要求等。
零部件明细表。
4.2.5组成总成的零件、分总成的编号应在图样中用指引线就近标注在指引线水平线段的上方,但不得将分总成编号与组成该分总成的零件编号同时出现在同一图样上。
当同一零件在同一总成图样中不只一件时,一般只标注一处,必要时可以在指引线水平线段的下方中部在“[ ]”内注明数量,同时为了便于识别同一图样中的同一零件,一般应在该件上施以相同的识别符号;当只标注一处无法清楚表达时,允许同时多处用指引线标出,对于重复的标注,其内容标注在“()”内。
4.2.6如果一个总成是由一个复杂零件与另一个结构、尺寸都很简单的零件组成,允许将简单件的外形用双点画线绘于复杂件零件图样上,不再绘制由他们构成的总成图,但须能清楚表达复杂件的结构、轮廓、尺寸及其与简单件的装配关系和技术要求等内容,此种情况即为“零件图代总成图”。
图样的名称及编号按该复杂零件编制,总成的名称及编号填入附加零部件明细表内。
4.2.7左右、前后、上下对称的总成,其总成图与3.3零部件要求相同,不再单独绘制右、后、下总成的视图。
4.2.8当总成的零件采用改变形状或粘贴等方法组合连接时,应在视图中的变形或粘结部位,用引出线标注说明(如翻边、扩管、铆平等)或在技术要求中说明。
5 总布置图(总图)总布置图一般包括下列内容:5.1产品轮廓及其各组成部分的装配关系图形。
5.2产品的外形尺寸(无外形图时)、安装尺寸(无装置图时)及技术要求等内容。
5.3部件的极限位置。
标注重要节点的确切位置尺寸及重要部位间的关系。
5.4 各部件明细表6 外形图6.1绘制轮廓图形、标注必要的外形、安装和连接尺寸。
6.2绘制图形或用简图表示。
必要时,应绘制部件的极限位置轮廓,并标注其尺寸。
6.3当产品的质心偏移较大而影响吊装及包装时,一般应标注出质心的位置和尺寸。
6.4外协件可只绘制外形图,并明确技术要求、型号(代号)、名称、规格。
部件明细表。
7Pcb限布图PCB板功能图基本要素外形7.1.1 已知电子元器件或已有类似产品可参考借鉴:在保证产品功能及电子元器件合理布置的前提下,为降低成本,PCB板要尽量小。
7.1.2 未知电子元器件或无类似产品可借鉴,若产品较小,可将PCB板沿外形内壁尽量做大(PCB与内壁间隙>0.3),待打样后,再根据布线情况适当减小。
若产品较大,要根据内部结构和实际所需面积,将PCB大小做适当设计。
内部结构7.2.1 定位孔:定位孔一般为2个,孔与柱间隙0.1。
7.2.2 螺丝过孔:螺丝过孔>螺丝直径0.2。
7.2.3 元器件插脚和定位孔,一些槽、异形孔:根据产品实际情况所需而设计。
7.3 可焊件区、非焊件区、非布线区:在PCB板上要区分出可焊件区、非焊件区、非布线区,对可焊件区若各区域可焊件高度有一定差距,还要分别标识清楚。
见图其他覆铜区(1)固定覆铜区:有些电子元器件、自行设计的导通件的位置是固定的,必须将焊盘位置标示准确,并注明件的功能名称。
(2)非固定覆铜区:有些覆铜区(如电池正、负极弹片的跳线焊盘)只要给出一个大概区域即可,电子可根据布线情况自行调整位置。
7.4相关注意点:7.4.1螺丝柱区域为非焊件区(如螺丝柱为ф3.0,非焊件区一般为ф3.4~ф4.0)。
7.4.2螺丝帽区域为非布线区(如螺丝帽为ф5.0,非布线区为ф5.4~ф6.0)。
