二次电气图的基本知识一

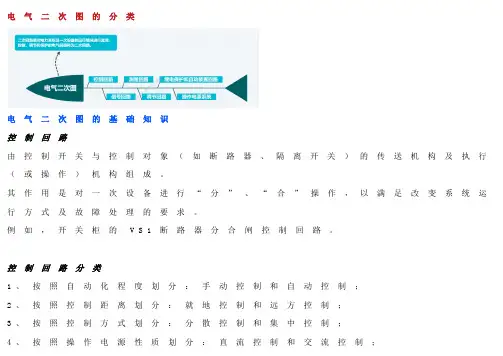

电气二次图的分类电气二次图的基础知识控制回路由控制开关与控制对象（如断路器、隔离开关）的传送机构及执行（或操作）机构组成。

其作用是对一次设备进行“分”、“合”操作，以满足改变系统运行方式及故障处理的要求。

例如，开关柜的V S1断路器分合闸控制回路。

控制回路分类1、按照自动化程度划分：手动控制和自动控制；2、按照控制距离划分：就地控制和远方控制；3、按照控制方式划分：分散控制和集中控制；4、按照操作电源性质划分：直流控制和交流控制；5、按照操作电源电压和电流划分：强电控制和弱电控制。

强电控制采用较高的电压（110V，220V）和较大电流（交流5A），弱电控制采用较低的电压（直流60V以下）和较小的电流（交流0.5-1A）。

信号回路由信号发送机构、传送机构和信号继电器等构成。

其作用是准确、及时地反映相应一、二次设备的工作状态，为运维人员提供操作、调节和处理故障的可靠依据。

例如，开关柜信号灯指示回路。

信号回路分类1、按照信号性质分：事故信号、预告信号、指挥信号和位置信号；2、按照信号显示方式分：灯光信号和音响信号；3、按照信号复归方式分：手动复归和自动复归。

测量回路由各种测量仪表及其相关回路组成。

作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况。

分析电能质量、计算经济指标、了解系统潮流等主要依据。

调节回路根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

继电保护和自动装置回路自动判断一次设备的运行状态，在系统发生故障或异常运行时，自动跳开断路器（切除故障）或发出异常运行信号，故障或异常消失后，快速投入断路器，恢复系统正常运行。

操作电源系统由电源设备和供电网络组成。

直流、交流电源系统。

其作用主要是给控制、保护、信号等回路提供工作电源与操作电源。

■电气二次图中的常见元器件■常用电气图形符号■常用电气图形说明：图纸一般配有设备表。

不同图纸，符号不一定完全正规，以实际图纸为准！■电气二次图的识读原理图原理图：用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）电气联系及工作原理的电气回路图。

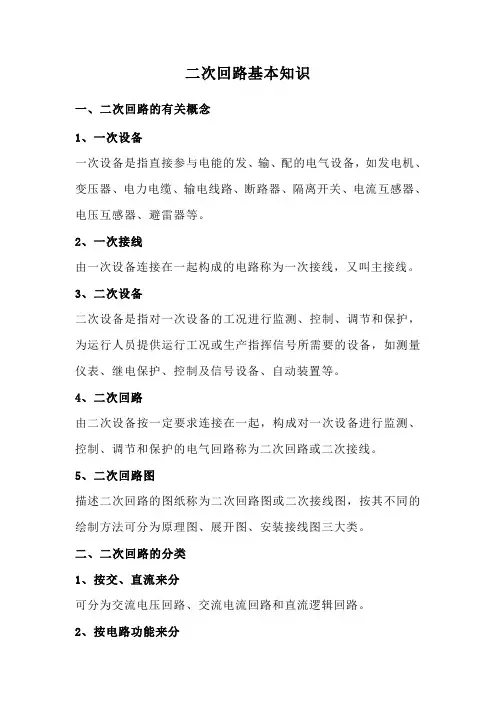

二次回路基本知识一、二次回路的有关概念1、一次设备一次设备是指直接参与电能的发、输、配的电气设备，如发电机、变压器、电力电缆、输电线路、断路器、隔离开关、电流互感器、电压互感器、避雷器等。

2、一次接线由一次设备连接在一起构成的电路称为一次接线，又叫主接线。

3、二次设备二次设备是指对一次设备的工况进行监测、控制、调节和保护，为运行人员提供运行工况或生产指挥信号所需要的设备，如测量仪表、继电保护、控制及信号设备、自动装置等。

4、二次回路由二次设备按一定要求连接在一起，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线。

5、二次回路图描述二次回路的图纸称为二次回路图或二次接线图，按其不同的绘制方法可分为原理图、展开图、安装接线图三大类。

二、二次回路的分类1、按交、直流来分可分为交流电压回路、交流电流回路和直流逻辑回路。

2、按电路功能来分可分为控制回路、继电保护和自动装置回路、测量回路、信号回路和操作电源系统等。

1）控制回路由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。

其作用是对一次设备进行合、分闸操作。

2）继电保护和自动装置回路是由测量回路、比较部分、逻辑部分和执行部分等组成。

其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令，有选择性地切除故障，并发出相应的信号。

当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。

3）测量回路由各种测量仪表及其相关回路组成。

其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流及主设备运行工况的主要依据。

4）信号回路由信号发送机构和信号继电器等构成。

其作用是反映一、二次设备的工作状态。

5）操作电源系统由电源设备和供电网络组成，它包括直流电源系统和交流电源系统。

其作用主要是给控制、保护、信号等设备提供工作电源与操作电源。

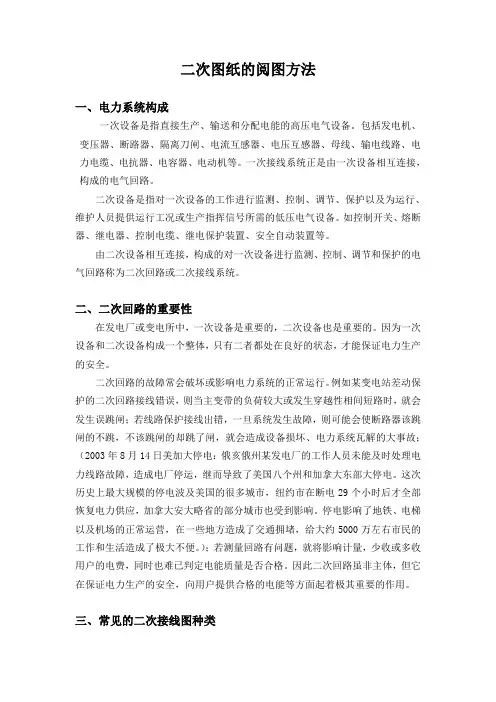

二次图纸的阅图方法一、电力系统构成一次设备是指直接生产、输送和分配电能的高压电气设备。

包括发电机、变压器、断路器、隔离刀闸、电流互感器、电压互感器、母线、输电线路、电力电缆、电抗器、电容器、电动机等。

一次接线系统正是由一次设备相互连接，构成的电气回路。

二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

如控制开关、熔断器、继电器、控制电缆、继电保护装置、安全自动装置等。

由二次设备相互连接，构成的对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。

二、二次回路的重要性在发电厂或变电所中，一次设备是重要的，二次设备也是重要的。

因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的安全。

二次回路的故障常会破坏或影响电力系统的正常运行。

例如某变电站差动保护的二次回路接线错误，则当主变带的负荷较大或发生穿越性相间短路时，就会发生误跳闸；若线路保护接线出错，一旦系统发生故障，则可能会使断路器该跳闸的不跳，不该跳闸的却跳了闸，就会造成设备损坏、电力系统瓦解的大事故；（2003年8月14日美加大停电：俄亥俄州某发电厂的工作人员未能及时处理电力线路故障，造成电厂停运，继而导致了美国八个州和加拿大东部大停电。

这次历史上最大规模的停电波及美国的很多城市，纽约市在断电29个小时后才全部恢复电力供应，加拿大安大略省的部分城市也受到影响。

停电影响了地铁、电梯以及机场的正常运营，在一些地方造成了交通拥堵，给大约5000万左右市民的工作和生活造成了极大不便。

）；若测量回路有问题，就将影响计量，少收或多收用户的电费，同时也难已判定电能质量是否合格。

因此二次回路虽非主体，但它在保证电力生产的安全，向用户提供合格的电能等方面起着极其重要的作用。

三、常见的二次接线图种类发电厂及变电站的二次接线图数量很多，常见的二次接线图有三种形式，即为原理接线图、展开接线图、安装接线图。

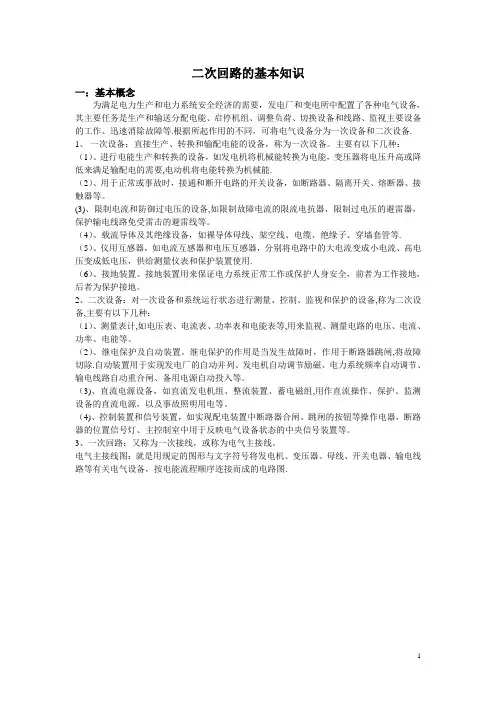

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置。

继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。

基本知识讲课内容：1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置）2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线）3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识2 、掌握继电保护的基础知识3、针对讲课内容出相应的习题，10 道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

二次电气设计是指对已经完成的一次电气设计进行修改和完善，以满足特定的需求。

它通常涉及到对电气原理图、布线图、电气元件清单等文件的修改和更新。

二次电气设计入门需要掌握以下几个方面的知识和技能：
1. 电气原理：了解电气原理是二次电气设计的基础。

需要掌握基本的电路原理、电器元件的工作原理和特性、以及电气系统的基本构成。

2. 电气绘图：熟练掌握电气绘图软件，如 AutoCAD、Eplan 等，能够绘制电气原理图、布线图、元件清单等文件。

3. 电气标准：了解电气设计的相关标准，如电气安全标准、电气制图标准等，能够按照标准进行电气设计。

4. 电气调试：了解电气调试的方法和步骤，能够对电气系统进行调试和测试，确保其正常运行。

5. 团队协作：二次电气设计通常需要团队协作，需要具备良好的沟通能力和团队合作精神。

二次电气设计入门需要通过学习和实践不断积累经验和技能。

可以通过参加培训课程、阅读相关书籍和资料、参与实际项目等方式来提高自己的设计水平。

同时，也需要保持对新技术和新标准的关注，不断更新自己的知识和技能。
