模块电源设计指南1. 电源模块选型
- 确定所需的输出电压和电流
- 评估环境条件(温度、湿度等)
- 考虑效率、尺寸和成本要求
2. 电源拓扑结构选择
- 隔离和非隔离型电源
- 前端和后端电路拓扑
- 反激、正激、半桥、全桥等拓扑
3. 关键器件选择
- 功率开关(MOSFET)
- 变压器/电感
- 整流二极管
- 输入/输出滤波电容
4. 辅助电路设计
- 反馈和控制电路
- 开机软启动电路
- 过流/过压保护电路
- EMI滤波和抑制电路
5. 热设计与布局
- 功率损耗计算
- 热耗散设计(散热芯片、风扇等)
- 元器件布局和走线
6. 安全认证与EMC
- 安全标准(UL/EN等)
- EMC/EMI标准
- 绝缘和耐压设计
7. 测试与调试
- 原理图与PCB设计验证
- 功能测试与故障诊断
- 效率、纹波、EMI测试
8. 文档和标准遵从
- 设计文件整理
- 安全和EMC测试报告
- 产品标准符合性声明
设计模块电源需要全面考虑功能、可靠性、成本和法规要求,上述设计指南涵盖了关键的设计步骤和注意事项。
DCDC模块电源的设计方法DC/DC模块是一种常见的电源转换模块,用于将直流电压的输入转换为不同的直流电压输出。
在设计DC/DC模块电源时,需要考虑多个因素,包括输入输出电压、电流要求、效率、稳定性以及电磁兼容性等。
下面我将详细介绍DC/DC模块电源的设计方法。
1.确定输入输出电压要求首先需要确定所需的输入和输出电压。
输入电压通常由电池、直流电源或其他电源提供,而输出电压则取决于所需的系统要求。
输入输出电压的选择应考虑到系统需求和电源模块的规格。
2.选择适当的拓扑结构DC/DC模块有多种拓扑结构可供选择,包括升压、降压、升降压和反激式等。
选择适当的拓扑结构取决于输入输出电压的差异、负载特性和成本要求等因素。
常用的拓扑结构有Buck、Boost、Buck-Boost和Cuk等。
3.计算元件参数在设计DC/DC模块电源时,需要计算和选择适当的元件参数,包括电感、电容、开关管和保护元件等。
这些元件的选择应根据输入输出电流、电压波动、功率损耗和效率要求等因素进行。
4.设计反馈回路DC/DC模块电源需要一个反馈回路以保持输出电压的稳定性。
常见的反馈方式有电压模式和电流模式控制回路。
选择适当的反馈方式取决于系统要求、稳定性和响应速度等因素。
5.优化功率转换效率为了提高DC/DC模块电源的效率,可以采取以下几个方法:-选择低功耗开关管和驱动电路,减少开关损耗;-优化电感参数,降低电感损耗;-使用高效的控制策略和调制技术。
6.考虑电磁兼容性在设计DC/DC模块电源时,还需要考虑电磁兼容性问题。
这包括减少电源模块对其他电子系统的电磁干扰,并对外界干扰具有一定的抗扰度。
为此,可以采取以下几个措施:-使用屏蔽材料和滤波器降低辐射和传导干扰;-应用良好的接地和屏蔽设计;-合理布局和排布电路板。
7.进行模拟和仿真在设计DC/DC模块电源时,可以使用模拟和仿真工具进行电路设计和性能评估。
这可以帮助验证设计的准确性和系统性能,减少实际测试的时间和成本。
28v转5v开关电源模块外围电路设计开关电源模块是一种常见的电源转换装置,用于将高电压电源转换为低电压电源,常见的应用包括电子设备、通信设备、工业自动化等领域。
本文将重点讨论设计一个28V转5V的开关电源模块的外围电路。
1.输入滤波电路:由于开关电源模块需要从电网或者电源适配器中接收电源输入,输入滤波电路是必不可少的。
输入滤波电路通常由电源线、输入滤波电容和输入滤波电感组成。
电源线可以选择带状线,以减小电源线对其他电路的干扰。
输入滤波电容和电感则用于抑制输入电压上的噪声和干扰。
2.整流电路:开关电源模块的输入电压通常是交流电,而输出电压是直流电。
因此,整流电路是必需的。
一般常用的整流电路有全波整流电路或半波整流电路。
全波整流电路由桥式整流器、输出滤波电容和输出电压稳压器组成。
半波整流电路只有一个二极管,利用正半周期的电压波形进行单向整流,输出电压波形只有一半。
3.开关电源控制电路:开关电源的工作原理是通过将输入电压进行高频调制,然后通过变频器输出所需的电压。
开关电源控制电路通常包括一个开关控制芯片、电流传感器和反馈电路。
开关控制芯片负责控制开关管的开关动作,电流传感器用于检测输出电流,反馈电路则将检测到的电流信息反馈给开关控制芯片进行控制。
4.输出滤波电路:开关电源模块的输出电压通常需要进行滤波,以减小输出电压上的纹波幅度。
输出滤波电路通常由输出滤波电容和电感组成,其中电感用于抑制高频噪声,输出滤波电容用于平滑输出电压。
5.稳压电路:开关电源模块的输出电压需要具有一定的稳定性,以保证外围电路的正常运行。
稳压电路通常包括稳压管和反馈电路。
稳压管可以将输入电压稳定在一定范围内,反馈电路则通过比较输出电压与设定电压的差值,控制开关管的开关动作,以达到稳定输出电压的目的。
6.过流保护电路:为了保护开关电源模块以及外围电路,过流保护电路是必不可少的。
过流保护电路通常包括一个电流传感器和过流保护芯片。
电流传感器用于检测输出电流,当输出电流超过一定范围时,过流保护芯片会立即采取措施,例如关闭开关管,以保护电路免受损坏。

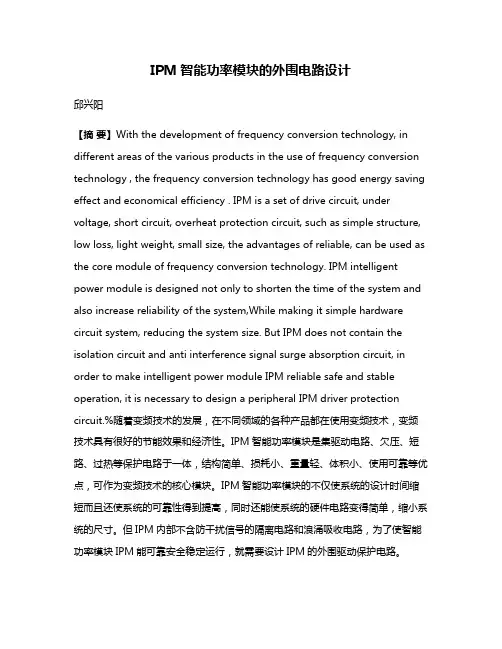

IPM智能功率模块的外围电路设计邱兴阳【摘要】With the development of frequency conversion technology, in different areas of the various products in the use of frequency conversion technology , the frequency conversion technology has good energy saving effect and economical efficiency . IPM is a set of drive circuit, under voltage, short circuit, overheat protection circuit, such as simple structure, low loss, light weight, small size, the advantages of reliable, can be used as the core module of frequency conversion technology. IPM intelligent power module is designed not only to shorten the time of the system and also increase reliability of the system,While making it simple hardware circuit system, reducing the system size. But IPM does not contain the isolation circuit and anti interference signal surge absorption circuit, in order to make intelligent power module IPM reliable safe and stable operation, it is necessary to design a peripheral IPM driver protection circuit.%随着变频技术的发展,在不同领域的各种产品都在使用变频技术,变频技术具有很好的节能效果和经济性。
电路模块知识点总结电路模块是电子电路中的基本组成单元,是由各种电子元件组成的。
电路模块可以用于各种电子设备中,如手机、电脑、电视等。
在电子工程中,掌握电路模块的知识是非常重要的,因为它们是电子设备的基础。
下面是电路模块的一些知识点总结。
1. 电路模块的基本概念电路模块是由电子元件组成的,它是电子电路的基本组成单元。
电路模块可以实现各种功能,如放大、滤波、数字处理等。
电路模块可以是模拟电路模块,也可以是数字电路模块。
2. 电路模块的分类电路模块可以按照其功能和性质进行分类。
常见的分类有放大电路模块、滤波电路模块、数字逻辑电路模块等。
放大电路模块可以放大电压或电流,滤波电路模块可以去除信号中的杂波,数字逻辑电路模块可以执行逻辑运算。
3. 电路模块的组成电路模块由电子元件组成,常见的元件有电阻、电容、电感、晶体管、集成电路等。
电路模块的组成元件根据所需的功能不同而不同。
电路模块中的元件可以根据其工作原理和性质分为被动元件和主动元件。
被动元件主要包括电阻、电容、电感等,主动元件主要包括晶体管、集成电路等。
4. 电路模块的设计原则在设计电路模块时,需遵循一些基本原则。
首先是保证电路模块的可靠性和稳定性,其次是要满足所需的功能指标,再次是要尽量减小电路模块的体积和功耗。
此外,还要考虑电路模块的成本和制造工艺等因素。
5. 电路模块的实验方法研究电路模块时,通常需要进行一些实验研究。
常用的实验方法有模拟实验和数字实验。
模拟实验主要依靠实验仪器进行,如示波器、函数发生器等;数字实验可以使用数字仿真软件进行模拟实验。
6. 电路模块的应用电路模块被广泛应用于各种电子设备中。
以手机为例,手机中包含了各种电路模块,如功放模块、滤波模块、射频前端模块等。
电路模块还在通信、测控、医疗等领域得到广泛应用。
7. 电路模块的未来发展随着科技的不断进步,电路模块也在不断发展。
未来的电路模块将趋向于集成化和多功能化。
集成电路技术的进步使得电路模块可以更小型化、更低功耗;新材料和新工艺的应用使得电路模块的性能得到提升。
电路板设计中的注意事项与技巧电路板设计是电子制造的核心部分,它负责将电子元器件连接成一个功能完整的电路系统。
在进行电路板设计时,需要注意一些事项与技巧,以确保电路板的性能和可靠性。
以下是电路板设计中的注意事项与技巧。
注意事项:1. 充分理解电路需求:在设计电路板之前,应该对电路的功能需求有清楚的了解。
确认电路的输入输出端口、工作电压、电流等参数,并根据需求选择合适的元器件和连接方式。
2. 电路布局规划:在进行电路板布局时,要考虑到不同电路之间的相互影响和干扰。
尽量避免高频和低频电路布局在同一区域,以减小干扰。
3. 保持信号完整性:在高速电路板设计中,保持信号完整性是非常重要的。
要避免信号线走线过长、走线路径交叉、信号线和电源线以及地线走线过近等情况,以减小信号干扰和串扰。
4. 地平面设计:地平面的设计对电路板的性能和可靠性有很大影响。
一个良好的地平面能够提供稳定的地引用平面,减小信号回路的环路面积,减小信号的辐射和接收到的干扰。
5. 电源电路设计:电源电路应该保证电路板的稳定工作。
在设计电源电路时,尽量减小电流噪声和电源纹波,保证电源供电稳定。
6. 温度管理:对于高功率的电路板设计,需要考虑散热问题。
在布局和走线时,要合理安排散热元件和散热通道,保证电路板的热量能够及时散发。
技巧:1. 使用EDA工具:利用电子设计自动化(EDA)工具,可以极大地提高设计效率和准确性。
通过利用EDA工具进行仿真和验证,可以在设计前预测电路的性能和稳定性。
2. 模块化设计:在进行电路板设计时,可以尽可能地采用模块化的设计方法。
将电路板分割成各个功能模块,有利于设计、测试和维修。
3. 优化布线:在进行电路板布线时,可以通过优化走线路径和选择合适的走线方式来提高电路的性能。
可以采用直线走线、45度角走线等方式来减小信号路径的长度和过程。
4. 保持一致性:在进行电路板设计时,应该保持一致性。
尽量采用统一的元件封装和规范的走线方式,以减小制造和维护的难度。

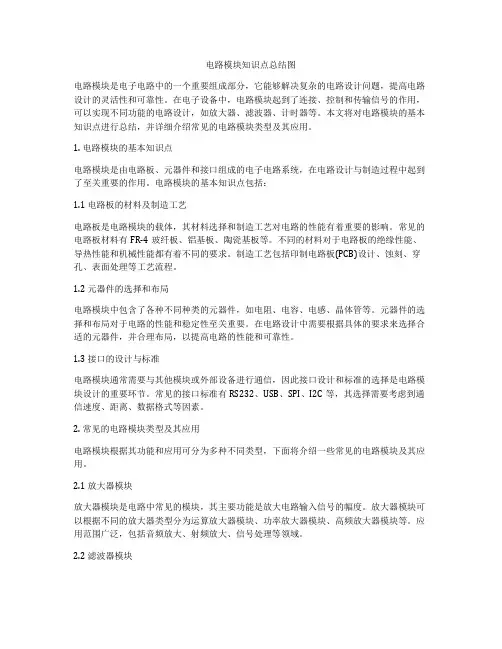

电路模块知识点总结图电路模块是电子电路中的一个重要组成部分,它能够解决复杂的电路设计问题,提高电路设计的灵活性和可靠性。
在电子设备中,电路模块起到了连接、控制和传输信号的作用,可以实现不同功能的电路设计,如放大器、滤波器、计时器等。
本文将对电路模块的基本知识点进行总结,并详细介绍常见的电路模块类型及其应用。
1. 电路模块的基本知识点电路模块是由电路板、元器件和接口组成的电子电路系统,在电路设计与制造过程中起到了至关重要的作用。
电路模块的基本知识点包括:1.1 电路板的材料及制造工艺电路板是电路模块的载体,其材料选择和制造工艺对电路的性能有着重要的影响。
常见的电路板材料有FR-4玻纤板、铝基板、陶瓷基板等。
不同的材料对于电路板的绝缘性能、导热性能和机械性能都有着不同的要求。
制造工艺包括印制电路板(PCB)设计、蚀刻、穿孔、表面处理等工艺流程。
1.2 元器件的选择和布局电路模块中包含了各种不同种类的元器件,如电阻、电容、电感、晶体管等。
元器件的选择和布局对于电路的性能和稳定性至关重要。
在电路设计中需要根据具体的要求来选择合适的元器件,并合理布局,以提高电路的性能和可靠性。
1.3 接口的设计与标准电路模块通常需要与其他模块或外部设备进行通信,因此接口设计和标准的选择是电路模块设计的重要环节。
常见的接口标准有RS232、USB、SPI、I2C等,其选择需要考虑到通信速度、距离、数据格式等因素。
2. 常见的电路模块类型及其应用电路模块根据其功能和应用可分为多种不同类型,下面将介绍一些常见的电路模块及其应用。
2.1 放大器模块放大器模块是电路中常见的模块,其主要功能是放大电路输入信号的幅度。
放大器模块可以根据不同的放大器类型分为运算放大器模块、功率放大器模块、高频放大器模块等。
应用范围广泛,包括音频放大、射频放大、信号处理等领域。
2.2 滤波器模块滤波器模块是用于信号处理的重要模块,其主要功能是滤除电路中不需要的频率成分。

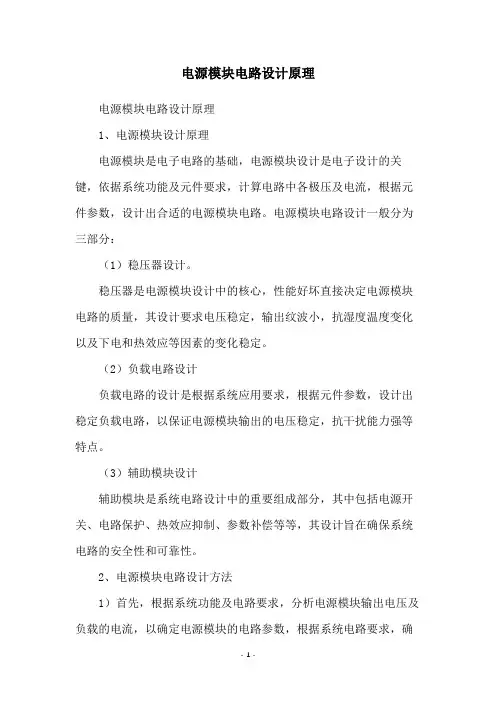

电源模块电路设计原理
电源模块电路设计原理
1、电源模块设计原理
电源模块是电子电路的基础,电源模块设计是电子设计的关键,依据系统功能及元件要求,计算电路中各极压及电流,根据元件参数,设计出合适的电源模块电路。
电源模块电路设计一般分为三部分:
(1)稳压器设计。
稳压器是电源模块设计中的核心,性能好坏直接决定电源模块电路的质量,其设计要求电压稳定,输出纹波小,抗湿度温度变化以及下电和热效应等因素的变化稳定。
(2)负载电路设计
负载电路的设计是根据系统应用要求,根据元件参数,设计出稳定负载电路,以保证电源模块输出的电压稳定,抗干扰能力强等特点。
(3)辅助模块设计
辅助模块是系统电路设计中的重要组成部分,其中包括电源开关、电路保护、热效应抑制、参数补偿等等,其设计旨在确保系统电路的安全性和可靠性。
2、电源模块电路设计方法
1)首先,根据系统功能及电路要求,分析电源模块输出电压及负载的电流,以确定电源模块的电路参数,根据系统电路要求,确
定稳压器的电压及电流等输出参数。
2)按照系统电路要求,准备CPU的工作条件,确定CPU的工作电压及功率,然后根据CPU工作条件,选择合适的互补电路组件,如稳压器、可控硅、滤波器等。
3)仔细搭建电路,保证电源模块电路参数的准确性,根据电源模块输出电压的稳定需要,调整稳压电路参数,以确保系统电路正常运行。
4)测试电路,确保电源模块的电路参数符合系统要求,在此基础上,如果需要,增加热效应抑制、参数补偿等功能,以提高系统的可靠性和安全性。

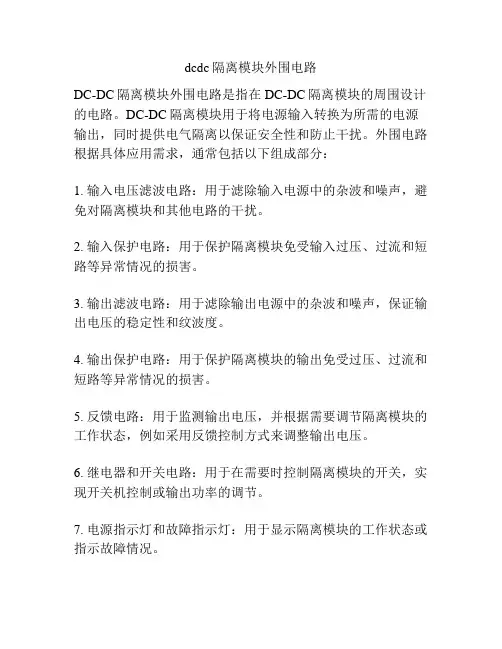

dcdc隔离模块外围电路
DC-DC隔离模块外围电路是指在DC-DC隔离模块的周围设计的电路。
DC-DC隔离模块用于将电源输入转换为所需的电源输出,同时提供电气隔离以保证安全性和防止干扰。
外围电路根据具体应用需求,通常包括以下组成部分:
1. 输入电压滤波电路:用于滤除输入电源中的杂波和噪声,避免对隔离模块和其他电路的干扰。
2. 输入保护电路:用于保护隔离模块免受输入过压、过流和短路等异常情况的损害。
3. 输出滤波电路:用于滤除输出电源中的杂波和噪声,保证输出电压的稳定性和纹波度。
4. 输出保护电路:用于保护隔离模块的输出免受过压、过流和短路等异常情况的损害。
5. 反馈电路:用于监测输出电压,并根据需要调节隔离模块的工作状态,例如采用反馈控制方式来调整输出电压。
6. 继电器和开关电路:用于在需要时控制隔离模块的开关,实现开关机控制或输出功率的调节。
7. 电源指示灯和故障指示灯:用于显示隔离模块的工作状态或指示故障情况。
8. 温度保护电路:用于监测隔离模块的温度,当温度超过安全范围时,自动断开电路或降低输出功率。
需要根据具体的应用场景和要求设计外围电路,以确保隔离模块的稳定工作和可靠性。
开关电源电路设计要点与调试开关电源是一种用于电子设备的电源供应,其具有高效率、稳定性和可调性等优点。
设计和调试开关电源时,需要注意一些重要要点。
一、开关电源设计要点:1.选择适当的拓扑结构:开关电源的拓扑结构有多种,如降压型、升压型、升降压型等。
要根据设备的功率需求和使用环境来选择合适的拓扑结构。
2.选择合适的功率器件:开关电源的功率器件主要包括开关管、二极管和变压器等。
需要选择具备合适功率和工作频率范围的器件,并且要考虑其可靠性和成本。
3.控制和保护电路设计:开关电源需要有稳定的控制和保护功能,如输出电压、电流的监测和调节,过载、过压、短路等故障的保护。
需要设计相应的反馈和控制电路,保证开关电源的可靠工作。
4.选择合适的滤波电路:开关电源在工作过程中会产生较大的开关干扰,需要采取合适的滤波措施,减小开关干扰对其他电子设备的影响。
5.选择合适的输出电容:开关电源的输出端需要连接电容进行滤波,以减小输出纹波。
应选择适当容量和质量的电容,保证输出电压稳定。
6.保证开关电源的安全性:开关电源设计时需要考虑一些安全因素,如避免触电危险、瞬态过电压保护等,保证电源的安全可靠性。
7.合理布局和散热设计:开关电源的布局设计要合理,器件的热量要及时散热,避免温度过高对电源稳定性的影响。
二、开关电源调试要点:1.确认电源输入输出参数:在开关电源调试之前,首先要明确电源的输入和输出参数,如输入电压范围、输出电压和电流等,以便调试和验证工作的正确性。
2.建立逐步调试的过程:开关电源调试时可以采用逐步调试的方法,即先调试一部分功能,然后逐渐增加其他功能的调试。
这样可以避免在调试过程中出现一些难以排查的问题。
3.注意开关电源的保护功能:在调试的过程中,要注意开关电源的保护功能是否正常,如过载、过压、短路等故障保护功能是否有效。
可以通过人工模拟故障情况进行测试。
4.确保开关电源的稳定性:开关电源在调试过程中需要保证输出电压和电流的稳定性。
开关电源电路设计要点与调试开关电源是一种将电能转换为特定电压、电流和频率的电力转换装置,具有高效率、体积小、重量轻等优点,广泛应用于各种电子设备中。
开关电源的设计和调试是开发电子产品的重要环节,下面将重点介绍开关电源电路设计要点以及调试方法。
一、开关电源电路设计要点1.选用适当的拓扑结构:开关电源的拓扑结构包括开关正激式(buck)、开关反激式(flyback)、开关共激式(forward)等。
在选择拓扑结构时需要考虑输入电压范围、输出电压需求、功率密度要求、成本等因素。
不同拓扑结构有不同的工作原理和电路参数设计要求,设计时需要综合考虑各种因素才能确定最合适的拓扑结构。
2.合理选择功率元件和元器件:功率元件是开关电源中最关键的部件,直接影响开关电源的效率和可靠性。
常见的功率元件包括MOSFET、IGBT、二极管等。
在选择功率元件时需要考虑电压和电流的要求,以及功率元件的损耗和热散。
此外,还需要合理选择其他元器件,如电感、电容、变压器等,以满足开关电源的稳定性和工作要求。
3.设计稳压控制回路:开关电源的稳压控制回路起到控制输出电压稳定的作用。
常见的稳压控制回路有电压模式控制和电流模式控制。
在设计稳压控制回路时需要考虑输出电压波动范围、响应速度、幅值准确性、稳定性等因素,并根据具体需求选择合适的控制模式和电路结构。
4.进行开关频率和PWM信号设计:开关频率和PWM信号的设计直接影响开关电源的转换效率和输出波形质量。
一般来说,较高的开关频率可以减小电感器件和滤波器的体积,但会增加功率元件开关损耗;较低的开关频率可以降低功率元件开关损耗,但会增加电感器件和滤波器的体积。
同时,PWM信号的设计要考虑到占空比的合理选择、工作频率的稳定性等因素。
5.安全保护和电磁兼容设计:开关电源需要考虑到安全保护和电磁兼容的设计要求。
常见的安全保护设计有过载保护、过温保护、短路保护等,以保证开关电源的正常工作和安全可靠。
电磁兼容设计包括滤波器设计、接地设计等,以减小开关电源对周围电子设备的干扰和抗干扰能力。
DCDC模块电源的设计方法DC-DC模块电源设计是一种常见的电源设计方法,它将输入电压转换为稳定的输出电压以供电路中其他组件使用。
在设计DC-DC模块电源时,需要考虑输入电压范围、输出电压、电流需求、效率、稳定性、尺寸和成本等多个因素。
下面将介绍DC-DC模块电源的设计方法,包括步骤和注意事项。
**步骤一:确定需求**在开始设计DC-DC模块电源之前,首先要确定电路的需求。
这包括输入电压范围、输出电压、输出电流需求、效率要求、稳定性需求等。
通过分析电路的需求,可以确定设计的基本参数。
**步骤二:选择拓扑结构**在确定电路需求后,需要选择适合的拓扑结构。
常见的DC-DC模块拓扑结构包括降压、升压、升降压和反激等。
根据电路的需求和设计参数,选择最合适的拓扑结构。
**步骤三:选择关键器件**选择关键器件包括功率开关管、电感、电容、稳压器等。
功率开关管的选型要考虑其经济性、效率、导通电阻等关键参数;电感和电容的选型要考虑其容值、电流承受能力和尺寸等;稳压器的选型要考虑其输出电压稳定性和负载能力等。
在选择关键器件时,要综合考虑各种因素,确保电路的性能和稳定性。
**步骤四:设计控制电路**设计控制电路是DC-DC模块电源设计的关键步骤。
控制电路通常包括PWM控制器、反馈网络、过压保护、欠压保护等。
PWM控制器用于控制功率开关管的开关,实现输出电压的稳定调节;反馈网络用于监测输出电压,进行反馈控制;过压保护和欠压保护用于保护电路和负载。
设计控制电路时,要确保其稳定性和可靠性,同时满足电路需求。
**步骤五:设计输出滤波**设计输出滤波电路是为了减小输出波形的纹波和噪声,提高输出电压的稳定性。
输出滤波电路通常包括LC滤波器和电容滤波器,可以有效滤除高频干扰和谐波。
通过合理设计输出滤波电路,可以提高电路性能和稳定性。
**步骤六:仿真和调试**在设计完成后,需要进行仿真和调试。
通过仿真软件模拟电路的工作状态,验证设计参数和性能。
电源、DC-DC-电路原理设计及PCB布线注意事项大全注:本文内容摘抄整理自网络、论坛,仅供大家参考学习,谢谢!!!电源、DC-DC 电路原理设计及PCB布线注意事项大全一般的降压型的DC-DC变换的典型原理电路,如下图:一.DC-DC电路设计至少要考虑以下条件:1.外部输入电源电压的范围,输出电流的大小。
2.DC-DC输出的电压,电流,系统的功率最大值。
二.基于以上两点选择PWM IC要考虑:1.PWM IC的最大输入电压。
2.PWM开关的频率,这一点的选择关系到系统的效率。
对储能电感,电容的大小的选择也有一定影响。
3.MOS管的所能够承受的最大额定电流及其额定功率,如果DC-DC IC内部自带MOS,只需要考虑IC输出的额定电流。
4.MOS的开关电压Vgs大小及最大承受电压。
三.电感(L1),二极管(CR1),电容(C2)的选择1. 电感量:大小选择主要由开关频率决定,大小会影响电源纹波;额定电流,电感的内阻选择由系统功耗决定。
2. 二极管:通常都用肖特基二极管。
选择时要考滤反向电压,前向电流,一般情况反向电压为输入电源电压的二倍,前向电流为输出电流的两倍。
3. 电容:电容的选择基于开关的频率,系统纹波的要求及输出电压的要求。
容量和电容内部的等效电阻决定纹波大小(当然和电感也有关)。
如何得到一个电源纹波相对较小、对系统其他电路干扰相对较小,而且相对稳定可靠的DC-DC电路,需要对以上电路的原理做如下修改:1.输入部分:电源输入端需要加电感电容滤波。
目的:由于MOS管的开关及电感在瞬间的变化会造成输入电源的波动,尤其是在系统耗电波动较大时,影响更为明显。
2.输出部分:(1)假定C2的选择的100uF是正确的,我们想得到更小的纹波,可以将100u F的电容改成两颗47uF的电容(基于相同类型的电容);如果100uF电容采用的是铝电解,可以在原来的基础上加一颗10uF的磁片电容或钽电容。
(2)在输出端再加一颗电容和一颗电容对原来的电源做一个LC滤波,会得到一个纹波更小的电源。
ldo外围电路设计LDO (Low Drop Out)是一种线性稳压电路,它可以将高电压转换为稳定的低电压输出。
在现代电子设备中,LDO 作为用于稳定芯片电源的最常见类型的稳压器之一,被广泛应用和使用。
在LDO外围电路设计中,需要注意以下几个关键点:1.输出电容选择LDO的稳压性能与负载电容容量密切相关。
一般而言,在LDO内部电路完成稳压之后,输出的电压是通过进出两端的大电容滤波进行稳定的。
因此,对于LDO稳压器来说,输出电容的质量和容量的大小将直接影响电路的稳定性。
在实际应用中,LDO输出电容的选择应根据实际载荷情况进行。
一般来说,可以按照如下规则进行选择:a. 对于电容过小的情况,输出端可能会产生较高的纹波,这将对芯片的性能带来负面影响。
因此,在选择输出电容时,应兼顾电容大小和质量,确保电容能够有效滤波和稳定输出电压。
b. 对于电容过大的情况,LDO输出电压的上升和下降时间将受到限制。
因此,过大电容可能会使得LDO在瞬态响应时出现失调,导致LDO输出电压超过或低于所需的范围。
2.输入电容选择LDO稳压器的功耗一般比其他稳压器低,其输入电容的选择也应合理。
在输入端增加合适的电容,可以提高LDO 的稳定性,减小输入端电压的波动范围,同时还可以过滤噪声。
在进行输入电容选择时,需要考虑输入电容对于LDO 输入端电容的负载产生的影响。
在实际设计过程中,应根据实际工作频率进行电容选择。
3.过热保护和过载保护在LDO外围电路设计中,应当注意过热保护和过载保护的设置。
在实际使用过程中,由于各种原因,LDO可能会超载或超温,从而影响其稳定性和可靠性。
为避免LDO在使用中遭受过载和过热等风险,可以采用如下措施:a.设立超载保护:设定OCP功能,当输出电流超过设定值时,可以自动断开负载电路,保护LDO。
b.设立过热保护:根据实际温度设定LDO超温保护模块,当LDO温度超过一定设定范围时,可以自动关闭输出,保护LDO。
电源模块是可以直接贴装在印刷电路板上的电源供应器(参看图1),其特点是可为专用集成电路(ASIC)、数字信号处理器(DSP)、微处理器、存储器、现场可编程门阵列(FPGA)及其他数字或模拟负载提供供电。
一般来说,这类模块称为负载点(POL)电源供应系统或使用点电源供应系统(PUPS)。
由于模块式结构的优点甚多,因此高性能电信、网络联系及数据通信等系统都广泛采用各种模块。
虽然采用模块有很多优点,但工程师设计电源模块以至大部分板上直流/直流转换器时,往往忽略可靠性及测量方面的问题。
本文将深入探讨这些问题,并分别提出相关的解决方案。
采用电源模块的优点目前不同的供应商在市场上推出多种不同的电源模块,而不同产品的输入电压、输出功率、功能及拓扑结构等都各不相同。
采用电源模块可以节省开发时间,使产品可以更快推出市场,因此电源模块比集成式的解决方案优胜。
电源模块还有以下多个优点:● 每一模块可以分别加以严格测试,以确保其高度可靠,其中包括通电测试,以便剔除不合规格的产品。
相较之下,集成式的解决方案便较难测试,因为整个供电系统与电路上的其他功能系统紧密联系一起。
● 不同的供应商可以按照现有的技术标准设计同一大小的模块,为设计电源供应器的工程师提供多种不同的选择。
● 每一模块的设计及测试都按照标准性能的规定进行,有助减少采用新技术所承受的风险。
● 若采用集成式的解决方案,一旦电源供应系统出现问题,便需要将整块主机板更换;若采用模块式的设计,只要将问题模块更换便可,这样有助节省成本及开发时间。
容易被忽略的电源模块设计问题虽然采用模块式的设计有以上的多个优点,但模块式设计以至板上直流/直流转换器设计也有本身的问题,很多人对这些问题认识不足,或不给予足够的重视。
以下是其中的部分问题:● 输出噪音的测量;● 磁力系统的设计;● 同步降压转换器的击穿现象;● 印刷电路板的可靠性。
这些问题会将在下文中一一加以讨论,同时还会介绍多种可解决这些问题的简单技术。
文章标题:外置MOS管的DCDC电源控制设计要点在当今电子产品的设计中,DCDC(直流-直流)电源模块被广泛应用于各种设备中,其中外置MOS管是其中一个关键的设计要点。
在本文中,我们将深入探讨外置MOS管的DCDC电源控制设计要点,以帮助读者全面理解并灵活运用这一设计方案。
一、外置MOS管的作用外置MOS管在DCDC电源中扮演着重要的角色,它用于控制电源的开关,通过控制MOS管的导通和关断来实现电压输出的调节。
在设计DCDC电源时,外置MOS管的选择和控制至关重要。
二、外置MOS管的选择要点在选择外置MOS管时,需要考虑以下几个要点:1. 耐压能力:外置MOS管需要具备足够的耐压能力,以确保在高压下不发生击穿或损坏。
2. 开关速度:MOS管的开关速度直接影响到电源的调节速度和稳定性,因此需要选择具有较快开关速度的MOS管。
3. 导通电阻:低导通电阻可以降低功耗和提升效率,因此需要选择导通电阻较小的MOS管。
4. 热特性:考虑外置MOS管在长时间高负载下的散热能力,以及工作温度范围是否符合实际应用需求。
三、外置MOS管的电路设计要点在外置MOS管的电路设计中,需要考虑以下几个要点:1. 驱动电路设计:外置MOS管需要配合驱动电路进行控制,驱动电路需要能够提供足够的电压和电流来控制MOS管的导通和关断。
2. 反馈电路设计:反馈电路用于监测输出电压,并通过比较器和误差放大器来控制MOS管的导通和关断。
3. 保护电路设计:针对外置MOS管可能出现的过流、过压、过温等情况,需要设计相应的保护电路来保证电源的稳定和安全。
四、外置MOS管的应用实例通过以上的要点分析,我们来看一个外置MOS管的应用实例。
假设我们需要设计一个输入电压为12V,输出电压为5V的DCDC电源模块,我们可以选择耐压能力为20V的N沟道MOS管,配合相应的驱动电路、反馈电路和保护电路,来实现电源的稳定和高效输出。
五、个人观点和理解在我看来,外置MOS管的选择和设计是DCDC电源控制中非常重要的一环,只有在考虑到耐压能力、开关速度、导通电阻、热特性以及驱动、反馈和保护电路的设计要点后,才能够保证电源的稳定、高效和可靠输出。
设计电路板需要哪些知识点设计电路板需要掌握的知识点设计电路板是电子工程领域中重要的一环,它涉及到电路原理、布线规则、器件选型等多个方面的知识。
下面将介绍设计电路板需要掌握的一些重要知识点。
一、电路原理和电路分析在设计电路板前,首先需要掌握基本的电路原理和电路分析方法。
这包括了欧姆定律、基尔霍夫定律、戴维南定理等。
了解这些定律和定理,可以帮助我们理解电流、电压、电阻、电容等基本电路元件的特性,从而为电路板设计提供指导。
二、模拟电路和数字电路设计电路板既涉及到模拟电路,也涉及到数字电路。
模拟电路是指以连续变化的信号表示的电路,而数字电路则是以离散的信号表示的电路。
在设计电路板时,需要根据具体的应用场景选择相应的电路类型,并了解它们的特点和设计方法。
三、元器件选型和封装设计电路板需要选择合适的元器件,并对其进行正确的封装。
元器件的选型包括了电阻、电容、电感、集成电路等多种类型,需要根据具体电路要求和性能指标进行选择。
同时,不同元器件可能有不同的封装形式,例如贴片、插件、球栅等,需要了解其封装形式以便于在设计中正确使用。
四、PCB布局和布线规则在设计电路板时,需要进行 PCB 布局和布线规则的设计。
PCB 布局是指将电路板上的元器件进行合理的摆放,以便于信号传输和电路整体性能。
布线规则则是指将元器件互连,确保信号传输的可靠性和稳定性。
在进行 PCB 布局和布线规则设计时,需要了解电磁兼容性、信号完整性等相关知识。
五、EDA软件的使用电子设计自动化(EDA)软件在电路板设计中起着关键的作用。
掌握 EDA 软件的使用,能够辅助进行原理图设计、PCB 布局和布线规则设计等工作。
常见的 EDA 软件包括 Altium Designer、Cadence、PADS 等,需要根据自己的需求选择并熟练掌握其中的功能和操作方法。
六、电路仿真和验证在完成电路板设计后,需要进行电路仿真和验证,以确保设计的正确性和稳定性。
电路仿真可以通过使用 SPICE 类软件进行,通过模拟电路终端的电压、电流波形等参数,来验证电路的性能。
电源模块设计分析
一、电源模块概述
电源模块是一种半导体器件,它能够将不同类型的电源转换成合适的
参数,以满足特定应用中其中一种系统所需的电源要求。
由于以直流电为
基础的电源模块远小于使用电路来实现的大型电源,因此电源模块非常适
合用于紧凑的直流电源系统中。
电源模块的结构和功能各有不同,可以通过电路板上的开关和电容器
来实现电压或电流检测,外围的控制芯片可以实现电源模块的开关及参数
调节功能。
二、电源模块工作原理
电源模块的输入端通常是一个直流电源,可能是电池、交流转直流变
换器或桥式变换器。
然后它会将输入电压和电流转换成设置的输出参数。
为了达到这一目的,电源模块会使用多片可控硅来控制电流的输出幅度,
或者使用其中一种控制电路来控制电流的流动方向,达到对应的功率输出。
典型的电源模块通常由两个主要部件组成,第一个部件为可控硅模块,此模块的功能是对电压和电流进行恒定控制,并将有关的电流和电压信息
转换成电流或电压。
第二个部件为控制电路模块,其功能是控制电源模块
的各个参数,以满足应用中的要求,如电压精度、电流的最大值、温度范
围等。
三、电源模块设计要点。
电源模块外围电路设计核心要点
电源模块以高集成度、高可靠性、简化设计等多重优势,受到许多工程师的青睐。
但即便使用相同的电源模块,不同的用法也会导致系统的可靠性大相径庭。
使用不当,非但不能发挥模块的优势,还可能降低系统可靠性。
相信各位电路设计者在阅读DC-DC隔离电源模块的数据手册时,第一时间关注的往往是首页的电源参数,如功率、输入电压、输出电压、效率、工作温度、耐压等级等……但其实在实际应用中,数据手册中的“电路设计与应用”一节内容同样重要,它为用户在实际外围电路设计过程中提供了宝贵的参考电路经验。
如果电源模块的外围电路设计使用不当,非但不能发挥模块的优势,还可能降低系统可靠性,本次我们就来谈谈一些电源模块外围电路设计核心要点。
1.两级浪涌防护电路,使用不当适得其反
电源模块体积小,在EMC要求比较高的场合,需要增加额外的浪涌防护电路,以提升系统EMC性能。
如图1所示,为提高输入级的浪涌防护能力,在外围增加了压敏电阻和TVS管。
但图中的电路(a)、(b)原目的是想实现两级防护,但可能适得其反。
如果(a)中MOV2的压敏电压和通流能力比MOV1低,在强干扰场合,MOV2可能无法承受浪涌冲击而提前损坏,导致整个系统瘫痪。
同样的,电路(b),由于TVS响应速度比MOV快,往往是MOV未起作用,而TVS过早损坏。
图1 两级浪涌防护
增加一个电感,构成两级防护电路。
如电路(c)、(d)所示,串入一个电。
