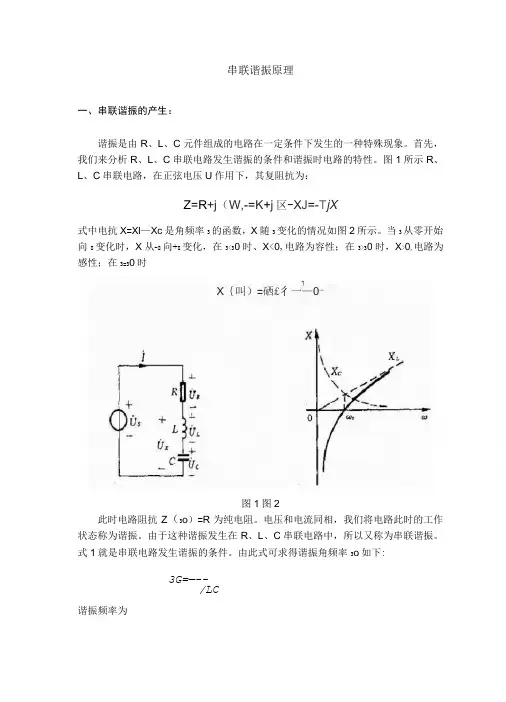

串联谐振的工作原理

串联谐振原理一、串联谐振的产生：谐振是由R、L、C元件组成的电路在一定条件下发生的一种特殊现象。

首先，我们来分析R、L、C串联电路发生谐振的条件和谐振时电路的特性。

图1所示R、L、C串联电路，在正弦电压U作用下，其复阻抗为：Z=R+j（W,-=K+j区-X J=-T jX式中电抗X=Xl—Xc是角频率3的函数，X随3变化的情况如图2所示。

当3从零开始向8变化时，X从-8向+8变化，在3<30时、X<0,电路为容性；在3>30时，X>0,电路为感性；在3=30时X｛叫）=硒£彳一—0图1图2此时电路阻抗Z（3o）=R为纯电阻。

电压和电流同相，我们将电路此时的工作状态称为谐振。

由于这种谐振发生在R、L、C串联电路中，所以又称为串联谐振。

式1就是串联电路发生谐振的条件。

由此式可求得谐振角频率3o如下:3G=—--/LC谐振频率为兀二薮袅由此可知，串联电路的谐振频率是由电路自身参数L、C决定的.与外部条件无关，故又称电路的固有频率。

当电源频率一定时，可以调节电路参数L或C，使电路固有频率与电源频率一致而发生谐振；在电路参数一定时，可以改变电源频率使之与电路固有频率一致而发生谐振。

二、串联谐振的品质因数：串联电路谐振时，其电抗X（3o）=0,所以电路的复阻抗=R呈现为一个纯电阻，而且阻抗为最小值。

谐振时，虽然电抗X=X L—Xc=0,但感抗与容抗均不为零，只是二者相等。

我们称谐振时的感抗或容抗为串联谐振电路的特性阻抗，记为p,即p的单位为欧姆，它是一个由电路参数L、C决定的量，与频率无关。

工程上常用特性阻抗与电阻的比值来表征谐振电路的性能，并称此比值为串联电路的品质因数，用Q表示，即品质因数又称共振系数，有时简称为Q值。

它是由电路参数R、L、C共同决定的一个无量纲的量。

三、串联谐振时的电压关系谐振时各元件的电压分别为即谐振时电感电压和电容电压有效值相等，均为外施电压的Q倍，但电感电压超前外施电压900，电容电压落后外施电压900，总的电抗电压为0。

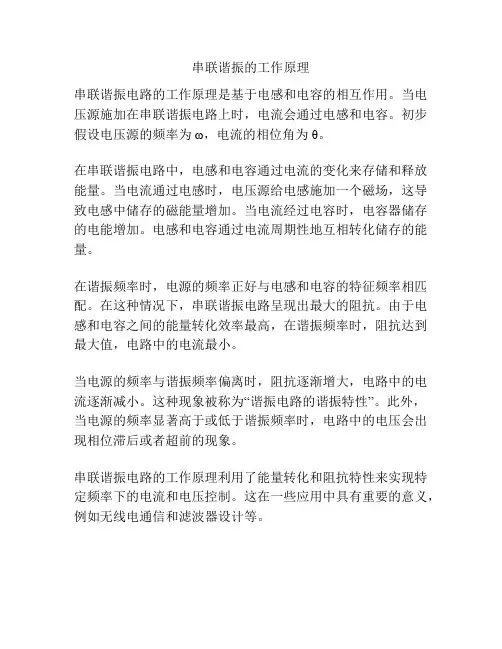

串联谐振的工作原理
串联谐振电路的工作原理是基于电感和电容的相互作用。

当电压源施加在串联谐振电路上时，电流会通过电感和电容。

初步假设电压源的频率为ω，电流的相位角为θ。

在串联谐振电路中，电感和电容通过电流的变化来存储和释放能量。

当电流通过电感时，电压源给电感施加一个磁场，这导致电感中储存的磁能量增加。

当电流经过电容时，电容器储存的电能增加。

电感和电容通过电流周期性地互相转化储存的能量。

在谐振频率时，电源的频率正好与电感和电容的特征频率相匹配。

在这种情况下，串联谐振电路呈现出最大的阻抗。

由于电感和电容之间的能量转化效率最高，在谐振频率时，阻抗达到最大值，电路中的电流最小。

当电源的频率与谐振频率偏离时，阻抗逐渐增大，电路中的电流逐渐减小。

这种现象被称为“谐振电路的谐振特性”。

此外，当电源的频率显著高于或低于谐振频率时，电路中的电压会出现相位滞后或者超前的现象。

串联谐振电路的工作原理利用了能量转化和阻抗特性来实现特定频率下的电流和电压控制。

这在一些应用中具有重要的意义，例如无线电通信和滤波器设计等。

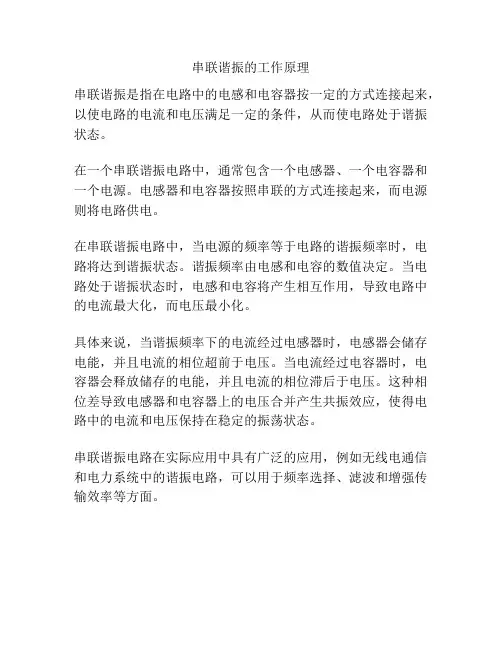

串联谐振的工作原理
串联谐振是指在电路中的电感和电容器按一定的方式连接起来，以使电路的电流和电压满足一定的条件，从而使电路处于谐振状态。

在一个串联谐振电路中，通常包含一个电感器、一个电容器和一个电源。

电感器和电容器按照串联的方式连接起来，而电源则将电路供电。

在串联谐振电路中，当电源的频率等于电路的谐振频率时，电路将达到谐振状态。

谐振频率由电感和电容的数值决定。

当电路处于谐振状态时，电感和电容将产生相互作用，导致电路中的电流最大化，而电压最小化。

具体来说，当谐振频率下的电流经过电感器时，电感器会储存电能，并且电流的相位超前于电压。

当电流经过电容器时，电容器会释放储存的电能，并且电流的相位滞后于电压。

这种相位差导致电感器和电容器上的电压合并产生共振效应，使得电路中的电流和电压保持在稳定的振荡状态。

串联谐振电路在实际应用中具有广泛的应用，例如无线电通信和电力系统中的谐振电路，可以用于频率选择、滤波和增强传输效率等方面。

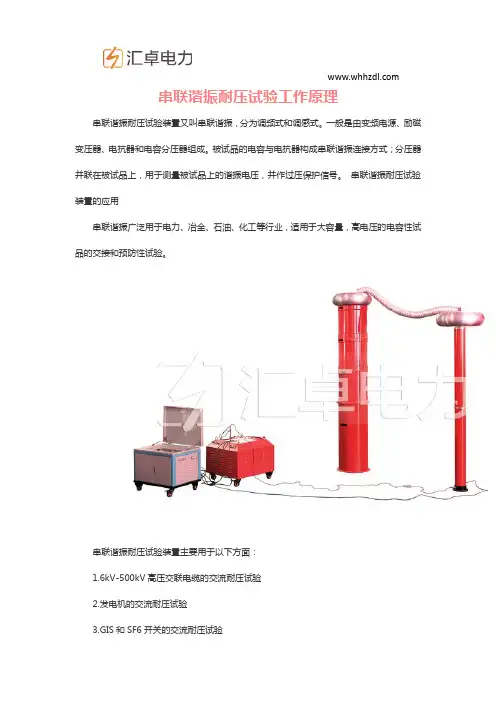

串联谐振耐压试验工作原理串联谐振耐压试验装置又叫串联谐振，分为调频式和调感式。

一般是由变频电源、励磁变压器、电抗器和电容分压器组成。

被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

串联谐振耐压试验装置的应用串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

串联谐振耐压试验装置主要用于以下方面：1.6kV-500kV高压交联电缆的交流耐压试验2.发电机的交流耐压试验3.GIS和SF6开关的交流耐压试验4.6kV-500kV变压器的工频耐压试验5.其它电力高压设备如母线，套管，互感器的交流耐压试验。

串联谐振耐压试验装置的工作原理串联谐振变在电子设备的LC电路，也称为谐振电路、谐振电路，或调谐电路由两个电子部件连接在一起，一个电感，由字母L表示，和一个电容器，由字母C的电路可以作为表示作为电谐振器，一个的电模拟音叉，将能量存储在振荡电路的谐振频率。

串联谐振变电路被使用，也可以用于在特定频率产生的信号，或从一个更复杂的信号拾取出来的信号在特定频率。

它们在许多电子设备中，特别是无线电设备，电路，例如用于关键元件的振荡器、过滤器、调谐器和混频器。

串联谐振变电路是一个理想化的模型，因为它假定不存在由于耗散能量的电阻。

LC 电路的任何实际实施将始终包括的组件和连接导线内的小，但非零电阻造成的损失。

虽然没有实际的电路是没有损耗，但却是有益的研究这个理想的电路形式，以取得理解和物理直觉。

对于一个电路模型结合性。

如果一个充电电容器两端的电感器相连，电荷将开始流过电感器，一个磁场建立它周围和减少电容器上的电压。

最终在所有电容器的电荷将消失，其两端的电压将达到零。

然而，电流将继续下去，因为电感器抗蚀剂中的电流变化。

以保持其流动的能量被从磁场，这将开始下降萃取。

该电流开始对电容器具有相反极性的电压充电到其原始充电。

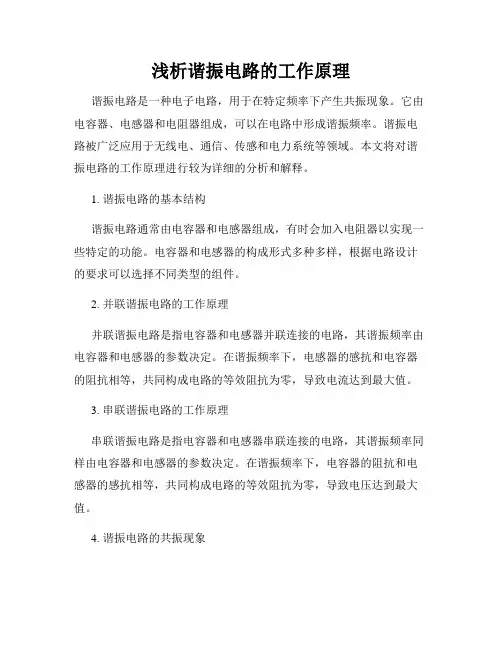

浅析谐振电路的工作原理谐振电路是一种电子电路，用于在特定频率下产生共振现象。

它由电容器、电感器和电阻器组成，可以在电路中形成谐振频率。

谐振电路被广泛应用于无线电、通信、传感和电力系统等领域。

本文将对谐振电路的工作原理进行较为详细的分析和解释。

1. 谐振电路的基本结构谐振电路通常由电容器和电感器组成，有时会加入电阻器以实现一些特定的功能。

电容器和电感器的构成形式多种多样，根据电路设计的要求可以选择不同类型的组件。

2. 并联谐振电路的工作原理并联谐振电路是指电容器和电感器并联连接的电路，其谐振频率由电容器和电感器的参数决定。

在谐振频率下，电感器的感抗和电容器的阻抗相等，共同构成电路的等效阻抗为零，导致电流达到最大值。

3. 串联谐振电路的工作原理串联谐振电路是指电容器和电感器串联连接的电路，其谐振频率同样由电容器和电感器的参数决定。

在谐振频率下，电容器的阻抗和电感器的感抗相等，共同构成电路的等效阻抗为零，导致电压达到最大值。

4. 谐振电路的共振现象在谐振频率下，谐振电路会产生共振现象。

以并联谐振电路为例，当电压源的频率等于谐振频率时，电压源提供的电流首先通过电感器，然后通过电容器回到电源，形成一个封闭的电流回路。

由于电感器和电容器的阻抗等于零，所以整个电路的阻抗也等于零。

在这种情况下，电流会不断增大，直到电容器和电感器的损耗抵消电压源提供的电流。

5. 谐振频率的计算方法谐振频率可以通过电容器和电感器的参数计算得出。

对于并联谐振电路，谐振频率可以使用以下公式计算：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感器的电感，C为电容器的电容。

6. 谐振电路的应用谐振电路在无线电通信领域有广泛的应用。

例如，在调谐电路中，谐振电路可以根据输入信号的频率进行选择性放大或衰减。

此外，谐振电路还可以用于频率标准、滤波器和频率调制等方面。

7. 谐振电路的变种除了一般的并联和串联谐振电路外，还有一些衍生的谐振电路结构。

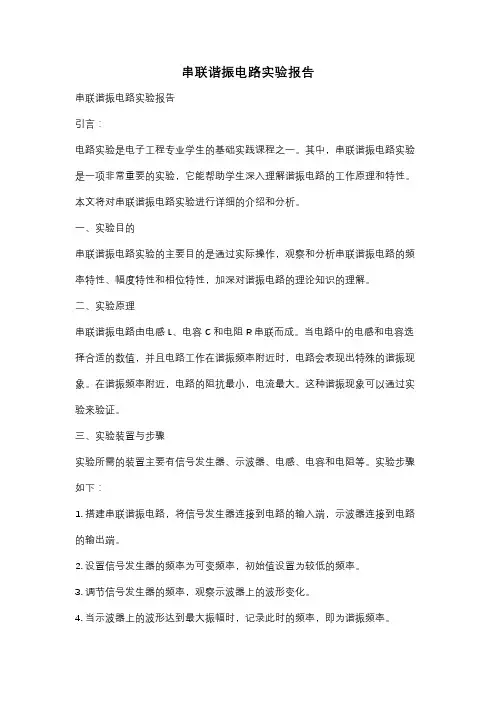

串联谐振电路实验报告串联谐振电路实验报告引言：电路实验是电子工程专业学生的基础实践课程之一。

其中，串联谐振电路实验是一项非常重要的实验，它能帮助学生深入理解谐振电路的工作原理和特性。

本文将对串联谐振电路实验进行详细的介绍和分析。

一、实验目的串联谐振电路实验的主要目的是通过实际操作，观察和分析串联谐振电路的频率特性、幅度特性和相位特性，加深对谐振电路的理论知识的理解。

二、实验原理串联谐振电路由电感L、电容C和电阻R串联而成。

当电路中的电感和电容选择合适的数值，并且电路工作在谐振频率附近时，电路会表现出特殊的谐振现象。

在谐振频率附近，电路的阻抗最小，电流最大。

这种谐振现象可以通过实验来验证。

三、实验装置与步骤实验所需的装置主要有信号发生器、示波器、电感、电容和电阻等。

实验步骤如下：1. 搭建串联谐振电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。

2. 设置信号发生器的频率为可变频率，初始值设置为较低的频率。

3. 调节信号发生器的频率，观察示波器上的波形变化。

4. 当示波器上的波形达到最大振幅时，记录此时的频率，即为谐振频率。

5. 重复步骤3和4，改变电路中的电感和电容数值，观察谐振频率的变化。

四、实验结果与分析在实验中，我们调整了电路中的电感和电容数值，并观察了谐振频率的变化。

实验结果表明，电路中的电感和电容数值越大，谐振频率越低。

这是因为电感和电容的数值决定了电路的固有频率。

另外，我们还观察了电路的幅度特性和相位特性。

在谐振频率附近，电路的幅度特性表现为电流最大，而在谐振频率两侧，电路的幅度逐渐减小。

相位特性则表现为在谐振频率附近，电路的输入信号和输出信号的相位差最小，而在谐振频率两侧，相位差逐渐增大。

五、实验误差与改进在实验过程中，我们注意到了一些误差。

首先，由于实际电路元件的参数可能存在一定的误差，所以实验结果与理论值可能会有一定的偏差。

其次，实验中的测量误差和仪器误差也会对实验结果产生影响。

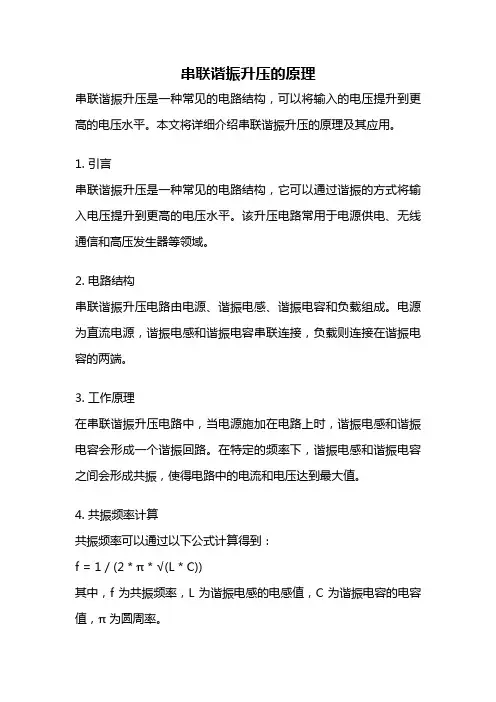

串联谐振升压的原理串联谐振升压是一种常见的电路结构，可以将输入的电压提升到更高的电压水平。

本文将详细介绍串联谐振升压的原理及其应用。

1. 引言串联谐振升压是一种常见的电路结构，它可以通过谐振的方式将输入电压提升到更高的电压水平。

该升压电路常用于电源供电、无线通信和高压发生器等领域。

2. 电路结构串联谐振升压电路由电源、谐振电感、谐振电容和负载组成。

电源为直流电源，谐振电感和谐振电容串联连接，负载则连接在谐振电容的两端。

3. 工作原理在串联谐振升压电路中，当电源施加在电路上时，谐振电感和谐振电容会形成一个谐振回路。

在特定的频率下，谐振电感和谐振电容之间会形成共振，使得电路中的电流和电压达到最大值。

4. 共振频率计算共振频率可以通过以下公式计算得到：f = 1 / (2 * π * √(L * C))其中，f为共振频率，L为谐振电感的电感值，C为谐振电容的电容值，π为圆周率。

5. 工作状态在共振频率下，谐振电感和谐振电容之间的电压达到最大值。

此时，谐振电容上的电压会高于电源电压，从而实现升压效果。

6. 能量转移在串联谐振升压电路中，能量的转移可以通过谐振电容和谐振电感之间的振荡完成。

当电容充电时，电流增大，而能量储存在电容中。

当电容放电时，电流减小，能量从电容转移到电感中。

通过这种方式，电路中的能量得以传递和积累，从而实现电压的升高。

7. 电路稳定性在设计串联谐振升压电路时，需要注意电路的稳定性。

过大或过小的电流和电压可能导致电路的不稳定，甚至损坏电子元件。

因此，需要合理选择谐振电感和谐振电容的数值，以确保电路的稳定性和可靠性。

8. 应用领域串联谐振升压电路在实际应用中具有广泛的用途。

例如，它可以用于电源供电，将低电压的直流电源提升到合适的电压水平，以满足各种电子设备的工作需求。

此外，它还可以用于无线通信领域，实现信号的传输和增强。

另外，在高压发生器中，串联谐振升压电路可以将低电压转换为较高的电压，用于实验和科研领域。

lc串联谐振原理
lc串联谐振原理是一种电子学原理，它涉及到一种用于电子信号处理
的线路构造。

它比较常见的应用是在电路中用来进行滤波频率的控制。

下面，我们来详细介绍lc串联谐振原理。

1. 什么是lc串联谐振原理
lc串联谐振原理是最基本而重要的一种电子学原理。

它涉及电路中连
接一个电感（L）和一个电容（C）的构造，当两者共同参与电路传输时，就会形成一种谐振状态。

2. lc串联谐振系统的特点
由L和C构成的lc串联谐振系统具有几个显著的特点，其中最重要的是：当L和C的共同参与电路传输时，就会形成一种谐振状态，L和C
的存在使得电路的频率获得了特定的控制，从而使得滤波器也就获得
了特定的控制功能。

此外，lc串联谐振系统还具有高灵敏性，调节灵
活性强，能够保持较高的输入输出线性度等优良特性。

3. lc串联谐振原理的应用
Lc串联谐振原理在电子信号处理中，最常见的应用就是滤波器，在滤
波器中，由lc串联谐振系统构成的滤波器能够过滤掉电路中的干扰信号，有效的提高了电子信号的精度。

此外，lc串联谐振原理还可以用
于其他电子电路的应用，比如变频器、放大器等，都可以利用它的特
性及功能来构造相关的电路结构。

综上所述，lc串联谐振原理是一种电子学原理，它涉及到一种用于电
子信号处理的线路构造，具有高灵敏性，调节灵活性强，能够保持较
高的输入输出线性度等优良特性，它比较常见的应用是在电路中用来
进行滤波频率的控制，还可以用于其他电子电路的应用，比如变频器、放大器等。

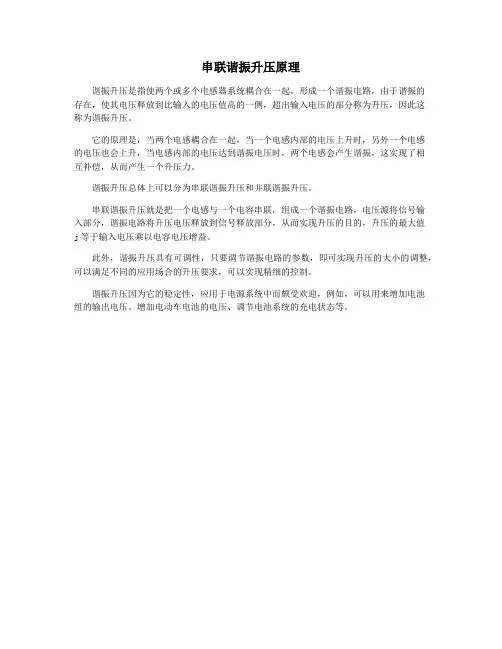

串联谐振升压原理
谐振升压是指使两个或多个电感器系统耦合在一起，形成一个谐振电路，由于谐振的
存在，使其电压释放到比输入的电压值高的一侧，超出输入电压的部分称为升压，因此这
称为谐振升压。

它的原理是，当两个电感耦合在一起，当一个电感内部的电压上升时，另外一个电感
的电压也会上升，当电感内部的电压达到谐振电压时，两个电感会产生谐振，这实现了相
互补偿，从而产生一个升压力。

谐振升压总体上可以分为串联谐振升压和并联谐振升压。

串联谐振升压就是把一个电感与一个电容串联，组成一个谐振电路，电压源将信号输
入部分，谐振电路将升压电压释放到信号释放部分，从而实现升压的目的，升压的最大值
j等于输入电压乘以电容电压增益。

此外，谐振升压具有可调性，只要调节谐振电路的参数，即可实现升压的大小的调整，可以满足不同的应用场合的升压要求，可以实现精细的控制。

谐振升压因为它的稳定性，应用于电源系统中而颇受欢迎，例如，可以用来增加电池
组的输出电压、增加电动车电池的电压、调节电池系统的充电状态等。

实用文档

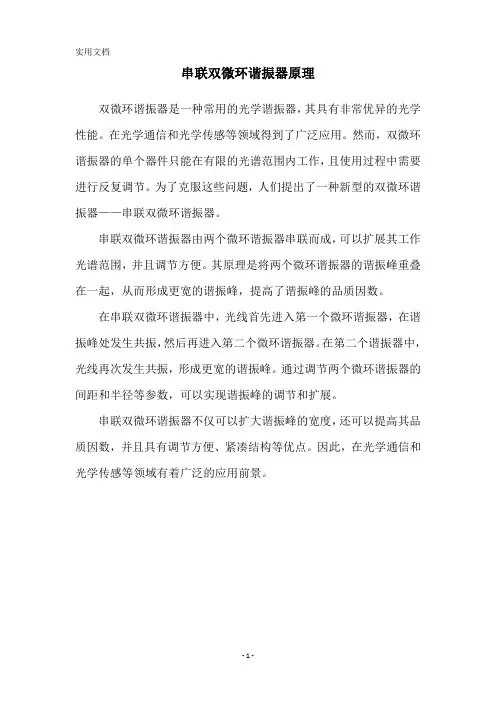

串联双微环谐振器原理
双微环谐振器是一种常用的光学谐振器，其具有非常优异的光学性能。

在光学通信和光学传感等领域得到了广泛应用。

然而，双微环谐振器的单个器件只能在有限的光谱范围内工作，且使用过程中需要进行反复调节。

为了克服这些问题，人们提出了一种新型的双微环谐振器——串联双微环谐振器。

串联双微环谐振器由两个微环谐振器串联而成，可以扩展其工作光谱范围，并且调节方便。

其原理是将两个微环谐振器的谐振峰重叠在一起，从而形成更宽的谐振峰，提高了谐振峰的品质因数。

在串联双微环谐振器中，光线首先进入第一个微环谐振器，在谐振峰处发生共振，然后再进入第二个微环谐振器。

在第二个谐振器中，光线再次发生共振，形成更宽的谐振峰。

通过调节两个微环谐振器的间距和半径等参数，可以实现谐振峰的调节和扩展。

串联双微环谐振器不仅可以扩大谐振峰的宽度，还可以提高其品质因数，并且具有调节方便、紧凑结构等优点。

因此，在光学通信和光学传感等领域有着广泛的应用前景。

- 1 -。

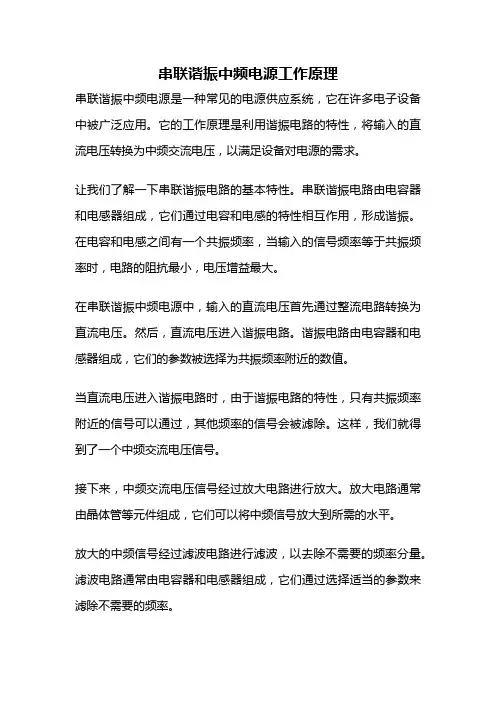

串联谐振中频电源工作原理
串联谐振中频电源是一种常见的电源供应系统，它在许多电子设备中被广泛应用。

它的工作原理是利用谐振电路的特性，将输入的直流电压转换为中频交流电压，以满足设备对电源的需求。

让我们了解一下串联谐振电路的基本特性。

串联谐振电路由电容器和电感器组成，它们通过电容和电感的特性相互作用，形成谐振。

在电容和电感之间有一个共振频率，当输入的信号频率等于共振频率时，电路的阻抗最小，电压增益最大。

在串联谐振中频电源中，输入的直流电压首先通过整流电路转换为直流电压。

然后，直流电压进入谐振电路。

谐振电路由电容器和电感器组成，它们的参数被选择为共振频率附近的数值。

当直流电压进入谐振电路时，由于谐振电路的特性，只有共振频率附近的信号可以通过，其他频率的信号会被滤除。

这样，我们就得到了一个中频交流电压信号。

接下来，中频交流电压信号经过放大电路进行放大。

放大电路通常由晶体管等元件组成，它们可以将中频信号放大到所需的水平。

放大的中频信号经过滤波电路进行滤波，以去除不需要的频率分量。

滤波电路通常由电容器和电感器组成，它们通过选择适当的参数来滤除不需要的频率。

经过滤波之后，我们就得到了一个干净的中频交流电压信号。

这个信号可以用于供应各种电子设备，如无线电接收器、通信设备等。

总结一下，串联谐振中频电源的工作原理是通过将输入的直流电压转换为中频交流电压来满足设备的电源需求。

它利用谐振电路的特性，通过滤波和放大等过程，将输入信号转换为所需的中频信号。

这种电源系统在电子设备中具有广泛的应用，能够提供稳定可靠的电源供应。

串联谐振src工作原理-概述说明以及解释1.引言引言部分是文章的开篇，主要用来介绍文章的背景和主题。

在撰写引言部分时，可以简要介绍串联谐振(src)的概念和重要性，概括说明本文的结构和目的。

下面是1.1 概述部分的内容建议：引言部分旨在介绍串联谐振(src)以及本文的研究内容。

串联谐振(src)是一种重要的电路结构，在许多电子设备和通信系统中都得到了广泛的应用。

通过合理设计和调节电路参数，可以实现电路的谐振效应，达到信号放大或滤波等功能。

本文将重点探讨串联谐振(src)的工作原理和在电路中的应用，以及对其优势和局限性进行分析。

同时，也将探讨未来串联谐振(src)的发展方向。

通过本文的深入解析，读者将能更加全面地了解串联谐振(src)的重要性和作用，为相关领域的研究和实践提供参考和启示。

1.2文章结构文章结构部分的内容应该包括本文的详细组织安排，可以写成以下内容："1.2 文章结构本文主要分为三个部分进行探讨，分别是引言、正文和结论。

在引言部分中，将对串联谐振（src）的概念进行简要介绍，概述文章的主要内容和目的。

接着，在正文部分中，将详细阐述src的工作原理，包括其原理和特点，以及在电路中的应用情况。

最后，在结论部分中，将对src的重要性进行总结，分析其优势和局限性，以及展望未来src的发展方向。

通过以上三个部分的阐述，读者将能够全面了解串联谐振src工作原理的相关知识，为进一步深入研究和应用提供参考和指导。

"1.3 目的本文的目的是为读者介绍串联谐振(src)的工作原理及其在电路中的应用。

通过深入了解src的概念和工作原理，读者可以更加全面地理解这种谐振电路在电子领域中的重要性和实际应用。

此外，本文还将探讨src的优势和局限性，以及对未来src发展方向的展望，帮助读者更好地了解和应用这一领域的技术，促进电子领域的发展和进步。

愿通过本文的介绍，读者能够对src的工作原理和应用有一个清晰的认识，为他们进一步学习和研究电子领域提供一定的帮助。

LC串联谐振升压电路原理●电路配置LC串联谐振升压电路主要由一个电感器（L）和一个电容器（C）组成。

这两个元件通过串联方式连接，同时与负载电阻（R）并联。

电源电压（V）在电路中驱动电流流动，同时电感器和电容器在电路中进行谐振。

●电压与电流在LC串联谐振电路中，当电源电压V施加到电路时，电感L和电容C会进行充放电。

由于电感L和电容C的阻抗随频率变化，因此电路的电流和电压也会随频率变化。

在特定频率下，电感阻抗和电容阻抗相等，电路达到谐振状态。

●频率响应LC串联谐振电路的频率响应曲线显示了电流或电压相对于频率的变化。

在谐振频率下，电流或电压达到最大值。

在低于谐振频率时，电路呈现容性；而在高于谐振频率时，电路呈现感性。

●谐振条件LC串联电路达到谐振的条件是电感器的阻抗等于电容器的阻抗，即Z=√(R^2+(ωL)^2)=√(R^2+(1/ωC)^2)。

当电源频率变化时，电路的阻抗也会随之变化。

当频率增加到一定程度时，电容的阻抗会变得比电感的阻抗大，电路开始呈现容性。

相反，当频率降低到一定程度时，电感的阻抗会变得比电容的阻抗大，电路开始呈现感性。

●谐振角频率谐振角频率是LC串联谐振电路的固有频率，记为ω0。

它与电路中的电感和电容有关，计算公式为ω0 = 1/√(LC)。

在谐振状态下，电路的电流或电压达到最大值。

●电路性质LC串联谐振电路具有以下性质：●在谐振状态下，电路呈现纯电阻性质，即电感和电容的阻抗相互抵消。

此时，电流和电压同相。

●在低于或高于谐振频率时，电路的阻抗随频率变化而变化。

在低于谐振频率时，电路呈现容性；而在高于谐振频率时，电路呈现感性。

●在谐振条件下，电路的电流或电压达到最大值。

因此，可以通过调整电源频率来控制电路的电流或电压。

●谐振角频率与电路中的电感和电容有关，可以通过调整电感和电容的数值来调整谐振角频率。

串联谐振工作原理
串联谐振是指将多个谐振器按一定顺序与频率串连起来，形成一个更大的谐振系统，使其在特定频率下达到最佳谐振的状态。

其工作原理基于以下几个方面：
1. 谐振器：每个独立的谐振器都有其特定的共振频率，当输入的信号频率等于谐振频率时，谐振器将产生较大的振幅响应。

2. 串联连接：将多个谐振器以串联的方式相连，形成一个更大的谐振系统。

串联连接的好处是可以通过调整不同谐振器的频率来满足特定需求。

3. 能量传递：在串联谐振系统中，振动能量会从一个谐振器传递到下一个谐振器，形成共振现象。

当一个谐振器达到谐振状态时，它会传递能量给下一个谐振器，使其逐渐接近谐振状态。

4. 增强效果：通过串联谐振，每个谐振器的振幅逐渐增强，达到一个最大值。

这是因为在共振频率附近，能量传递更加有效，使系统响应更强。

5. 频率选择性：串联谐振系统可以实现对特定频率的选择性增强响应。

每个谐振器具有不同的谐振频率，因此，只有与谐振频率匹配的信号才会被增强，其他频率的信号会被抑制。

总而言之，串联谐振通过将多个谐振器按一定顺序相连，形成一个更大的谐振系统，实现特定频率的选择性增强响应。

一、实验目的1. 深入理解串联谐振电路的工作原理和特性。

2. 掌握串联谐振电路的谐振频率、品质因数和带宽的测量方法。

3. 分析不同参数对串联谐振电路特性的影响。

二、实验原理串联谐振电路由电阻（R）、电感（L）和电容（C）三个元件串联而成。

当电路中的交流电压频率改变时，电路的阻抗会随之变化。

当电路的感抗（X_L）等于容抗（X_C）时，电路发生谐振，此时电路的阻抗最小，电流达到最大值。

1. 谐振频率（f_r）谐振频率是串联谐振电路的重要参数，它决定了电路的选择性。

谐振频率的计算公式如下：\[ f_r = \frac{1}{2\pi\sqrt{LC}} \]2. 品质因数（Q）品质因数是衡量电路选择性、损耗和效率的重要指标。

品质因数的计算公式如下：\[ Q = \frac{\omega_0L}{R} \]其中，ω_0是谐振角频率，R是电路中的电阻。

3. 带宽（B）带宽是指谐振曲线两侧电流有效值下降到最大电流的1/√2时对应的频率范围。

带宽的计算公式如下：\[ B = \frac{f_2 - f_1}{2} \]其中，f_1和f_2分别是谐振曲线两侧下降到最大电流的1/√2时对应的频率。

三、实验仪器和器材1. 交流信号发生器2. 示波器3. 电阻箱4. 电感线圈5. 电容箱6. 谐振电路实验板7. 电压表8. 频率计四、实验步骤1. 按照实验板上的电路图连接电路，确保电路连接正确。

2. 将电阻箱的阻值设置为50Ω，调节电感线圈和电容箱的参数，使电路达到谐振状态。

3. 使用交流信号发生器产生正弦波信号，频率从低到高逐渐变化。

4. 使用示波器观察电路中电阻R上的电压波形，并记录不同频率下的电压峰值。

5. 使用频率计测量谐振频率，并与理论计算值进行比较。

6. 改变电阻箱的阻值，重复步骤4和5，分析电阻对谐振电路特性的影响。

7. 改变电感线圈和电容箱的参数，重复步骤4和5，分析电感、电容对谐振电路特性的影响。

五、实验结果与分析1. 通过实验，验证了串联谐振电路的谐振频率、品质因数和带宽的计算公式。

串联谐振回路的幅频和相频响应一、引言在电子电路中，回路是一种关键组件。

它们不仅用于控制电流和电压的流动，还能在电子设备中实现各种特定的功能。

其中，串联谐振回路是一种经典的电路配置，它具有独特的幅频和相频响应特性。

本文将从深度和广度两个角度，全面评估串联谐振回路的幅频和相频响应，并探讨其工作原理和应用。

二、串联谐振回路的基本原理1. 谐振回路的概念谐振回路是指在特定频率下具有最大响应的电路。

它由一个电感器（L）和一个电容器（C）组成，通过串联连接到电源。

谐振回路的频率响应由以下两个重要参数决定：- 共振频率：谐振回路的频率响应最大的那个频率称为共振频率，记作fr。

在串联谐振回路中，共振频率由电感和电容的数值决定，具体计算公式是：fr = 1 / (2π√(LC))- 响应幅度：谐振回路的幅频响应曲线是一个带状图，其幅度表示在不同频率下信号的放大倍数。

通常以分贝（dB）为单位表示。

在共振频率附近，谐振回路的幅频响应最大，达到谐振幅度（Ar）。

其他频率下，幅度会逐渐下降。

2. 幅频响应特性串联谐振回路具有特定的幅频响应特性。

在共振频率附近，谐振回路的幅度增益最大。

离开共振频率越远，放大倍数越低。

采用标准的增益单位dB，串联谐振回路的幅频响应可用下式表示：G(f) = 20log(Vout / Vin) = 20log(1 / √(1- (f/fr)²))其中，G(f)表示输出电压与输入电压的增益；Vout和Vin分别表示输出电压和输入电压；f表示输入信号的频率；fr表示共振频率。

3. 相频响应特性串联谐振回路的相频响应与幅频响应相似，但是相位差是相频响应的关键参数。

相位差是指与参考信号之间的时间延迟。

在串联谐振回路中，相频响应的相位差在共振频率附近为0°，而在离共振频率越远，相位差越大。

三、串联谐振回路的应用和意义由于串联谐振回路具有独特的幅频和相频响应特性，它在许多电子设备中得到广泛应用。

第一篇串联谐振原理本篇将和大家讨论串联谐振电源产生的原理，并分析串联谐振现象的一些特征，探索串联谐振现象的一些基本规律，以便在应用中能更自如的使用串联谐振电源产品和分析在试验过程中发生的一些现象。

一、串联谐振的产生：谐振是由R、L、C元件组成的电路在一定条件下发生的一种特殊现象。

首先，我们来分析R、L、C串联电路发生谐振的条件和谐振时电路的特性。

图1所示R、L、C串联电路，在正弦电压U作用下，其复阻抗为：式中电抗X＝Xl—Xc是角频率ω的函数，X随ω变化的情况如图2所示。

当ω从零开始向∞变化时，X从﹣∞向﹢∞变化，在ω＜ωo时、X＜0，电路为容性；在ω＞ωo时，X＞0，电路为感性；在ω＝ωo时图1 图2 此时电路阻抗Z(ωo)＝R为纯电阻。

电压和电流同相，我们将电路此时的工作状态称为谐振。

由于这种谐振发生在R、L、C串联电路中，所以又称为串联谐振。

式1就是串联电路发生谐振的条件。

由此式可求得谐振角频率ωo如下：式1谐振频率为由此可知，串联电路的谐振频率是由电路自身参数L 、C 决定的．与外部条件无关，故又称电路的固有频率。

当电源频率一定时，可以调节电路参数L 或C ，使电路固有频率与电源频率一致而发生谐振；在电路参数一定时，可以改变电源频率使之与电路固有频率一致而发生谐振。

二、串联谐振的品质因数：串联电路谐振时，其电抗X(ωo)＝0，所以电路的复阻抗呈现为一个纯电阻，而且阻抗为最小值。

谐振时，虽然电抗X ＝X L —Xc=0，但感抗与容抗均不为零，只是二者相等。

我们称谐振时的感抗或容抗为串联谐振电路的特性阻抗，记为ρ，即ρ的单位为欧姆，它是一个由电路参数L 、C 决定的量，与频率无关。

工程上常用特性阻抗与电阻的比值来表征谐振电路的性能，并称此比值为串联电路的品质因数，用Q 表示，即品质因数又称共振系数，有时简称为Q 值。

它是由电路参数R 、L 、C 共同决定的一个无量纲的量。

三、串联谐振时的电压关系谐振时各元件的电压分别为即谐振时电感电压和电容电压有效值相等，均为外施电压的Q倍，但电感电压超前外施电压900，电容电压落后外施电压900，总的电抗电压为0。

C1L ω=ωfC 21πC1ωLC21πLC1LC实验八 R 、L 、C 串联电路的谐振实验一、实验目的1、研究交流串联电路发生谐振现象的条件。

2、研究交流串联电路发生谐振时电路的特征。

3、研究串联电路参数对谐振特性的影响。

二、实验原理1、R L C 串联电压谐振在具有电阻、 电感和电容元件的电路中，电路两端的电压与电路中的电流一般是不同相的。

如果我们调节电路中电感和电容元件的参数或改变电源的频率就能够使得电路中的电流和电压出现了同相的情况。

电路的这种情况即电路的这种状态称为谐振。

R 、L 、C 串联谐振又称为电压谐振。

在由线性电阻R 、电感L 、电容c 组成的串联电路中，如图8-1所示。

图8-1 R L C 串联电路图当感抗和容抗相等时，电路的电抗等于零即X L = X C ； ； 2πf L=X = ω L － = 0则 ϕ = arc tg = 0即电源电压u 与电路中电流i 同相，由于是在串联电路中出现的谐振故称为串联谐振。

谐振频率用f 0表示为f = f 0 = 谐振时的角频率用ω 0表示为ω = ω 0 =谐振时的周期用T 0表示为T = T 0 = 2 π 串联电路的谐振角频率ω 0频率f 0，周期T 0，完全是由电路本身的有关参数来决定的，它们是电路本身的固有性质，而且每一个R 、L 、C 串联电路，只有一个对应的谐振频f 0和 周期T 0。

因而，对R 、L 、C 串联电路来说只有将外施电压的频率与电路的谐振频率相等时候，电路才会发生谐振。

在实际应用中，往往采用两种方法使电路发生谐振。

一种是当外施()2CL2X X R -+RU UU U电压频率f 固定时，改变电路电感L 或电容C 参数的方法，使电路满足谐振条件。

另一种是当电路电感L 或电容C 参数固定时，可用改变外施电压频率f 的方法，使电路在其谐振频率下达到谐振。

总之，在R 、L 、C 串联电路中，f 、L 、C 三个量，无论改变哪一个量都可以达到谐振条件，使电路发生谐振。
