第五章連接器常用業界標准

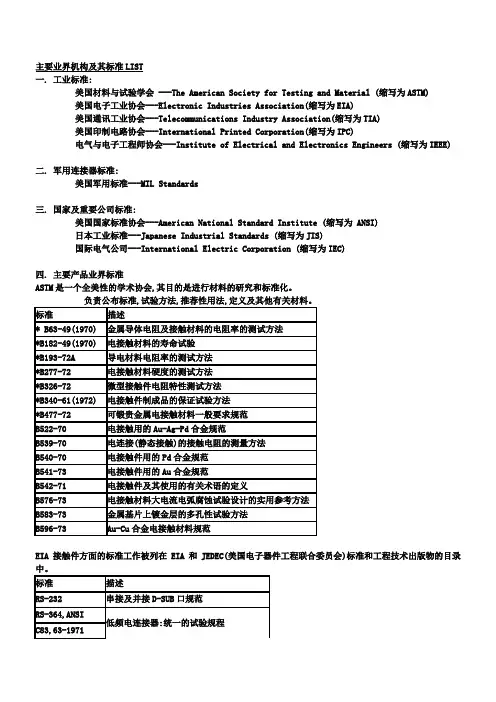

5.1 工業連接器標準
5.1.1 美國電子工業協會(EIA)
Electronic Industries Association(縮寫EIA)接觸件方面的標準工作被列在EIA和JEDEC(美國電子器件工程聯合委員會)標準以及工程技術出版物的目錄中。從這個內容廣泛的目錄中可取得下列與接觸件直接或間接的標準。
表5-01EIA連接器電接觸件標準
標 準 描 述 FOXCONN適用範圍RS-232 串接及並接D-SUB接口規範 D-SUB
RS-364,ANSI
C83,63-1971
低頻電連接器:統一的試驗規程 ALL
RS-380,ANSI
C83,64-1971
電連接器小型接觸件標準:尺寸和公差選擇指南ALL
RS-403 精密同軸連接器:電氣特性及機械特性 BNC
EIA364 電子元件測試方法 ALL
5.1.2 美國印制電路協會(IPC)
International Printed Corporation(縮寫IPC)連接器委員會的研究活動具有特別的意義,自1957年來,IPC制訂和發佈了很多規範,這些規範在工業中得到廣泛應用。IPC最初的標準是在1960年發佈的。其制定的文件包括如下的標準：
表5-02IPC印制電路連接器標準
標準 描述 FOXCONN適用範圍IPC-FC-218B 扁平帶狀電纜連接器規範,EIA P5.1委員會協調 CABLE COM IPC-FC-225 扁平電纜 CABLE IPC-FC-240 柔性電路 精線
IPC-FC-250 柔性電路 精線
IPC-C405,ANSI C83,88-1975 印制電路板連接器:多接觸件電連接器的要求(與
EIA P5.1委員會協調,仍為RS-460標準)
ALL
IPC-D-300 印制電路尺寸公差 REF
IPC-ML-910 多層印制電路設計 REF
IPC-ML-910 多層印制電路性能 REF
IPC-ML-910 多層印制電路文件編制 REF
IPC-ML-910 柔性印制電路性能 REF
IPC-TM-650 試驗方法手冊 REF 注:上述IPC-TM-650試驗方法手冊中,已由試驗方法和連接器委員會批准的十四種試驗方法如下:
a.接觸電阻(3.1)
b. 接觸件固定性(3.2)
c. 壓接抗拉強度(3.3)
d. 耐久性(3.4)
e. 濕度(3.5)
f. 絕緣電阻(3.6)
g. 低電平電路(3.7)
h. 機械衝擊(3.8)
i. 鹽霧(3.9)
j. 可焊性
k. 熱衝擊(3.11)
l. 振動(3.12)
m. 耐電壓(3.13)
n. 高溫壽命(3.14)
5.2 軍用連接器標準(MIL )
美國軍用連接器標準內容相當廣泛,其中一些常見的可供FOXCONN 電腦連接器參考和借用的標準見表5-03。
表5-03 常見美國MIL 電連接器標準
標 準
描 述
FOXCONN 適用範圍MIL-STD-1353 連接器 本標準規定了軍用設備的一般用途的圓形連接器,重負荷圓
形連接器,機柜連接器,印制電路板連接器,測試型連接器,一般負荷的電源連接器,射頻同軸連接器及其有關金屬構件選
擇的要求。 REF
MIL-STD-15
49 通用端接
系統(CTS)
MIL-STD-1549《電氣及電子元件通用端接系統》出版於1974
年7月19日。其目的為: “規定了電氣,電子元件或端子連接器
裝置(模塊組件和拼接體)的通用端接系統所必須的附加設
計,技術和性能要求。”
ALL
MIL-C-3767 電源連接器 本規範包括電壓達600V 的直流電路或頻率達400Hz,電壓達600V 的交流電路用的刀形接觸件電源連接器的一般要求。 REF MIL-C-5015 圓形連接器 本規範包括具有焊接式接觸件或可拆卸壓接式接觸件的圓形連接器。這些連接器用於電子,電源和控制電路中。
REF
MIL-C-5015
印制電路連
接器
本規範包括1/16,3/32和1/8英寸的印制電路板用的以及印制電路板之間互聯用的多接觸件連接器。這些連接器用來提供
印制電路與普通電路之間的可靠的連接。其接觸件中心距
有: 0.050",0.100",0.125",0.156",0.200"幾種。接觸件數目有:
6,10,12,15,28,29,30,35, 36,43,44,56,72,86,100,110, 120, 128,132等,接觸件排數一般有一排和兩排。
REF
MIL-C-10544 (SIGC)
高頻連接器 本規範包括的連接器適用於電壓從60mV(最小) ~60V(最大)
和電流最大為0.5A的音頻電路中使用,應用場合如手持式送
受話器,頭戴式送受話器以及揚聲器等。該連接器的電路應用
如下:A.送受話器；B.送受話器回線(接地)；C.擴音器；D.擴
音器回線(應用導線)；E.通過開關的擴音器回線(接地)；F.
控制；G.控制回線(接地)；H.電源遙控；I.中繼接地；J.揚聲
器.
REF
MIL-C-26482 圓形連接器 本規範包括兩個系列的耐環境快速分離小圓形連接器的一
般要求。每一系列均含有氣密封插座。當採用功率接觸件時,
兩個系列的連接器可相互插配,而採用屏蔽接觸件時則不能
相互插配。
REF
MIL-C-28754 (EC)
模塊連接器 本規範規定了基板(插座)連接器,模塊(插頭)連接器,電纜連接
器及其零件的一般要求。本規範規定的連接器及其零部件預
定用於地面支撐設備和艦船電氣和電子設備中。
REF
MIL-24308 機柜連接器 本規範包括具有可拆卸壓接式接觸件和不可拆卸焊接式接
觸件的帶定位外殼小型機柜連接器。
D-SUB
MIL-C-38999 圓形連接器 本標準適用於兩種系列的耐環境快速分離卡口式高密度小
圓形電連接器,這些連接器在-65℃到200℃的高溫範圍內連
續工作。它們按MIL-STD-790 “可靠性保證程序”的規定供貨。REF
MIL-C-39012 同軸連接器本規範規定了射頻連接器的一般要求和試驗,這些連接器與
軟射頻電纜及某些其他類型的同軸傳輸線相配用。其包括的
系列見5-05 “同軸連接器系列”。
BNC
MIL-C-55302 印制電路連接器 本規範規定了用於印制電路組件及其附件的連接器(插頭和
插座)。這些連接器可分別符合MIL--275,MIL-P-55110和
MIL-P-55424的單面印制電路,雙面印制電路和多層印制電
路。接觸件中心距有: 0.05",0.075",0.090", 0.100",0.150",
0.156",0.200"。接觸件數目15, 19, 20, 23, 25, 26, 28, 30, 33, 37, 39,
40, 41, 42, 44, 49, 50, 56, 58, 59, 60, 61,66,70, 72, 80, 90, 96, 100,
110, 120, 128, 150, 160, 180。
REF
MIL-C-81659 矩形連接器 本規範適用於兩個系列的具有壓接式可拆卸接觸件的矩形
連接器。這些連接器具有單、雙聯、三聯和四聯絕緣安裝板
外殼結構。
REF
MIL-C-83515
A
帶狀電纜連接器本規範規定了電信應用中標準帶狀電纜連接器的一般要求
和試驗。
REF
MIL-P-81728
A
電鍍錫鉛規格。ALL MIL-T-10727
B
電鍍錫規格。ALL MIL-G-45204
C
電鍍金規格。ALL MIL-STD-790 可靠性保證程序。 ALL
