美国LaserCraft高精度激光测距仪-Contour XLRic型,这款激光测距仪是高精度和远量程的结合体,是目前市场性能最好的一款手持激光测量系统。它能成功地在保持良好精度的前提下测量以下目标到前所未有的距离:175米到电力线,400米到电线杆,800米到建筑物。同时,它是一款坚固防水的仪器,遇到下雨,下雪,大雾或沙尘暴天气时,您只把工作模式选择到“坏天气”模式,您的工作就不会受到任何影响。在坏天气下使用它,就如同在好天气下使用一样方便,好用。如果装配了三脚架,它就可以用来进行更远距离的精确测量和进行精密的倾斜测量。

Contour XLR采用最新激光技术,小巧、轻便、使用方便,可准确测量目标距离。有恶劣天气工作模式保证仪器在仪器在雨、雪、雾、沙尘暴天气条件下仍可可靠工作。仪器配备HUD显示器,可边瞄准边测量。是建筑结构规划等通用距离测量的得力仪器。最大测量距离1850米,精度0.1米。 Contour XLRi具有XLR系列的全部特点,同时增加360度倾角传感器。有六种工作模式,分别是距离、角度、水平距离、垂直距离、二点高度、三点高度。有串行口,可通过计算机或数据记录器记录数据。典型应用:矿山地形测量、森林资源调查、倾斜测量、高度测量、水平杆测量、塔高测量。 Contour XLRic将XLRi和GPS以及数据采集器结合起来,可测量不易达到目标的参数。内置软件可计算树高、倾斜、面积、周长、不见线的长度、水平距离等。XLRic内部有数字罗盘和倾角传感器,是测绘的得力仪器。

ContourMAX最大测量距离达到3000米,重仅1.6公斤,首/末目标可选,门控能力、恶劣天气模式、手持/平台安装可选。典型应用:火灾控制系统、遥测、GPS偏移测、航空测量等。和Contour 系列手持激光测量系统中的Contour XLRi比较起来,Contour XLR ic在内部又集成了一个高精度磁通量数字罗盘。配合高精度磁通量数字罗盘,XLR ic在功能就比XLR和XLRi多了不少。有了Contour XLRic,您就可以把它和您的GPS系统连接起来,去测量那些无法到达或不容易到达的地方的坐标信息,省时又省钱。或者您也可以使用它内置的软件计算:树高,倾斜度,面积,周长,空间线段的长度,水平距离,高差等等数据。由于Contour XLRic配置了数字罗盘和倾斜角度测量仪,所以它完全可以被看作是一个手持式全站仪,可以协助您进行测绘和测量工作。一级人眼安全的激光测距仪精确地向您报告以下测量数据:距离,方位,倾斜角。技术特点-测量距离到: 1850米;-测量精度达到:10厘米;-倾斜角度测量;-方位角测量;-周长测量;-面积测量;-电力线高度和垂度测量;- 3D空间尺寸测量;-连接GPS工作;-高度测量功能;-“点到点”斜距测量;-水平距离测量和垂直距离测量;-独特的坏天气模式:一般的测距仪在天气不好的情况下,测量的距离往往会大大缩短,甚至无法工作。Contour系列激光测距仪的“坏天气模式”消除了这种现象。当天气情况不好的时候,比如:多云,大雾,扬尘,潮湿等,启动该模式,测量起来就和好天气时测量一样轻松快速!工作模式(详细功能)模式一标准测量模式:该模式测量仪

器到被物体间的以下空间数据:斜距,倾斜角度和方位角度。模式二 2点测高模式:分别瞄准被测物体的最高点和最低点,可以测量物体的垂直高度。模式三 3点测高模式:分别瞄准被测物体的中间一点(测距),最高点和最低点(测角),可以测量目标的高度。模式四水平距离测量:瞄准被测量目标后,得到的是到目标的水平距离(最短距离)。模式五坡度测量:可以测量一个斜面的坡度,或者两点间连线的坡度等。模式六 3点法测量垂度:通过测量电力线上的三个点,可以测量出电力线的下垂程度和下垂距离。模式七物体间水平距离测量:可以测量任何两个物体间的水平距离(最短距离。模式八物体间斜距测量:可以测量任何两个物体间的距离。模式九方形面积测量:如果一块区域的形状是方型的,可以用这个模式直接测量出面积)。模式十任何形状的面积和周长的测量:可以测量面积和周长。 Contour XLR ic 的技术参数重量:1.6 公斤尺寸:18.8 x 10.8 x 26.9cm 环境:防水IP 67&NEMA 6 H 激光等级:一级人眼安全最大距离:1850 米测距精度:0.10米 (85米处白色目标) (1 sigma) 距离分辨率:0.1 米典型测距性能:175 米到头顶电缆线400 米到电线杆/铁塔 400 米到树木(没有树叶) 800 米到建筑物

倾角范围:+/- 40 度倾角精度:+/- 0.1度罗盘精度:+/- 0.5度电源(电池) :专用可充电镍氢电池 9.6V 应用案例:距离、角度测量两点测高三点测高平距测量坡度测量垂度及弧度测量水平

直线测量三维直线测量面积测量技术参数比较: Contour XLR Contour XLR i Contour XLR ic Contour MAX 重量 1.36Kg 1.6Kg

1.6kg 1.59Kg 尺寸 18.8x10.8x25.4 cm 18.8x10.8x26.9 cm

18.8x10.8x26.9 cm 18.8x10.8x25.4 cm 环境防水IP 67 & NEMA 6

激光 Class I (眼安全) 最大测距 1850米 1850米 1850米 3000米

测量精度 0.1米 0.1米 0.1米 1米(<1500米) 2米(>1500米)

典型目标测量范围架空电缆:175米电线杆:400米无叶树木:

400米建筑物:800米架空电缆:175米电线杆:400米无叶树木:400米建筑物:800米架空电缆:175米电线杆:400米无叶树木:400米建筑物:800米白色及反光强烈的建筑物:3km 树:2km 倾

斜测量无 360度 +/- 40度可选倾斜精度 +/- 0.1度 +/- 0.1度

可选电池内置NiMH 电池可用24小时内置NiMH 电池可用24小

时内置NiMH 电池可用24小时内置NiMH 电池可用24小时汽车

电源(可选) 9-18VDC 9-18VDC 9-18VDC 9-18VDC Contour XLRic

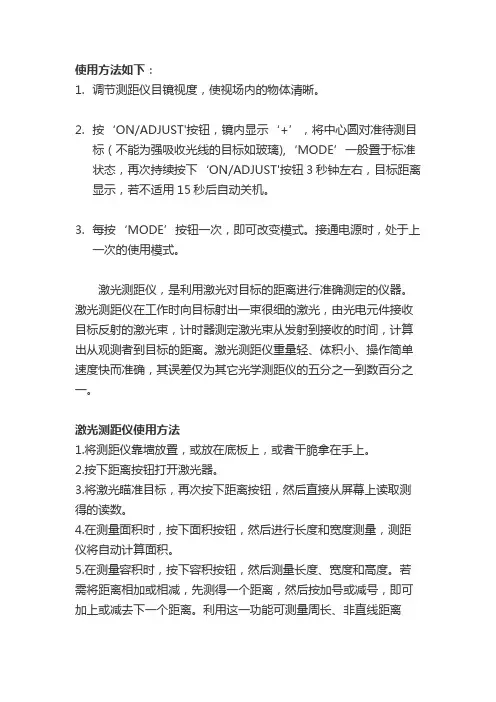

它是怎么工作的? 计算任何两个目标间的倾斜距离和水平距离测量

面积和周长利用两点测高或三点测高方法来测量树木或其它目标的

高度测量电力线长度,电力线垂度,电线杆间的距离等。
