利德华福变频器日常操作维护手册

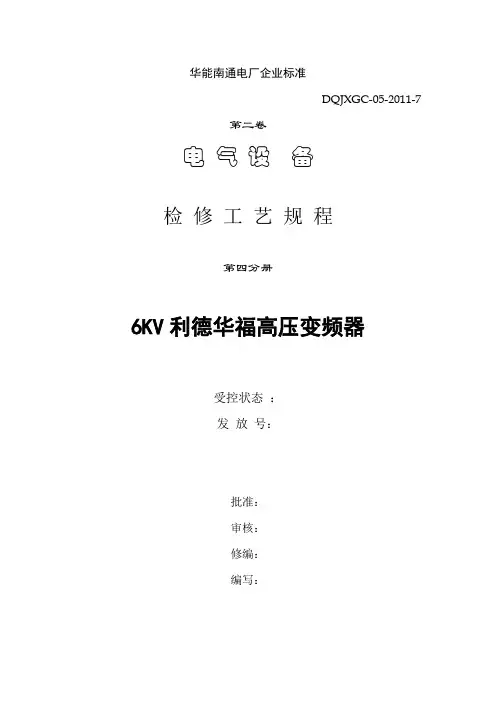

华能南通电厂企业标准DQJXGC-05-2011-7第二卷电气设备检修工艺规程第四分册6KV利德华福高压变频器受控状态：发放号：批准：审核：修编：编写：目录一．设备概况及参数 (1)1.1 设备概况 (1)1.2 设备参数 (1)1.2.1 #1炉引凤机A、B变频器参数 (1)1.2.2 #1炉一次凤机A、B变频器参数 (2)1.2.3 #1机凝泵变频器参数 (3)1.2.4 #3炉引凤机A、B变频器参数 (4)1.2.5 #3机凝泵变频器参数 (5)1.2.6 #4炉引凤机A、B变频器参数 (6)1.2.7 #4机凝泵变频器参数 (7)二．变频系统结构原理及保护控制 (8)2.1 设备结构及原理 (8)2.2 电气接线及联锁 (11)2.2.1 一次风机及引风机变频器电气接线及联锁 (11)2.2.2 凝泵变频器电气接线及联锁 (12)2.2.3 相关设备的电气保护 (13)2.3 变频器电源 (13)2.4 变频器与外设接口 (14)2.5 变频器控制与逻辑 (14)2.5.1 风机变频器控制与逻辑 (15)2.5.2 凝泵变频器控制与逻辑 (15)2.6 变频器保护及控制功能 (16)三．检修前准备工作 (17)3.1 人员准备 (17)3.2 工具及技术资料 (17)四．设备日常维护及检修 (17)4.1 注意事项 (17)4.2 设备日常检查 (17)4.3 设备定期检修项目 (18)五．故障处理 (20)5.1 故障分类 (20)5.2 常见故障的处理 (21)●第一类故障：直流母线报过压 (21)●第二类故障：直流母线欠电压 (21)●第三类故障：变频器过流 (21)●第四类故障：单元过热 (22)●第五类故障：单元缺相 (22)●第六类故障：光纤故障 (22)●第七类故障：驱动故障 (22)●第八类故障：控制器不就绪 (22)●第九类故障：变压器重度过热 (23)●第十类故障：UPS输入掉电 (23)●第十一类故障：工控机死机 (23)●第十二类故障：变频器无法启动 (23)●第十三类故障：功率单元故障 (24)6KV利德华福高压变频器检修规程一．设备概况及参数1.1 设备概况为实现节能减排并降低厂用电率，从2008年2月开始，我厂相继对各机组的吸风机、一次风机以及凝泵6KV电机进行了变频改造。

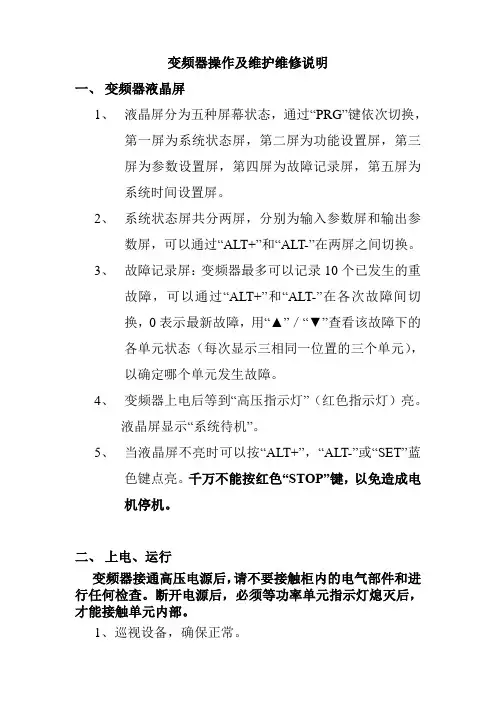

变频器操作及维护维修说明一、变频器液晶屏1、液晶屏分为五种屏幕状态，通过“PRG”键依次切换，第一屏为系统状态屏，第二屏为功能设置屏，第三屏为参数设置屏，第四屏为故障记录屏，第五屏为系统时间设置屏。

2、系统状态屏共分两屏，分别为输入参数屏和输出参数屏，可以通过“ALT+”和“ALT-”在两屏之间切换。

3、故障记录屏：变频器最多可以记录10个已发生的重故障，可以通过“ALT+”和“ALT-”在各次故障间切换，0表示最新故障，用“▲”／“▼”查看该故障下的各单元状态（每次显示三相同一位置的三个单元），以确定哪个单元发生故障。

4、变频器上电后等到“高压指示灯”（红色指示灯）亮。

液晶屏显示“系统待机”。

5、当液晶屏不亮时可以按“ALT+”，“ALT-”或“SET”蓝色键点亮。

千万不能按红色“STOP”键，以免造成电机停机。

二、上电、运行变频器接通高压电源后，请不要接触柜内的电气部件和进行任何检查。

断开电源后，必须等功率单元指示灯熄灭后，才能接触单元内部。

1、巡视设备，确保正常。

2、合控制电源开关，上380V（220V）控制电。

3、待控制器启动完毕，状态显示为“高压不就绪”，且无故障报警输出，则系统正常。

若有报警输出，应立即查看故障原因，采取措施消除故障，并按系统复位键，恢复到正常状态。

4、高压合闸（变频器投入），旁路柜变频器投入指示灯亮，待变频器高压就绪后，状态显示为“系统待机”。

5、选择本地控制方式时：按下面板上的“RUN”按钮即可启动电机。

按下面板上的“▲”／“▼”按钮可以改变给定频率的大小。

选择远程操作方式时：由远方DCS进行启停控制和频率给定。

三、停机、下电1、运行过程中若出现异常情况，可立即拍下柜门上的“高压分断”按钮，分断进线高压开关。

注意：再次上电时顺时针旋转，解除自保并按液晶屏右下角“系统复位”按钮。

使液晶屏显示“高压不就绪”，液晶屏右上角红色“故障指示”灯不亮。

方可上电。

2、分断进线高压开关。

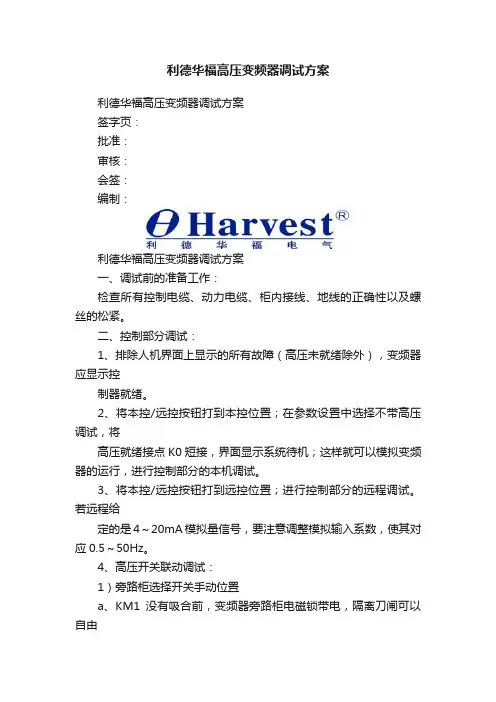

利德华福高压变频器调试方案利德华福高压变频器调试方案签字页：批准：审核：会签：编制：利德华福高压变频器调试方案一、调试前的准备工作：检查所有控制电缆、动力电缆、柜内接线、地线的正确性以及螺丝的松紧。

二、控制部分调试：1、排除人机界面上显示的所有故障（高压未就绪除外），变频器应显示控制器就绪。

2、将本控/远控按钮打到本控位置；在参数设置中选择不带高压调试，将高压就绪接点K0短接，界面显示系统待机；这样就可以模拟变频器的运行，进行控制部分的本机调试。

3、将本控/远控按钮打到远控位置；进行控制部分的远程调试。

若远程给定的是4～20mA模拟量信号，要注意调整模拟输入系数，使其对应0.5～50Hz。

4、高压开关联动调试：1）旁路柜选择开关手动位置a、KM1没有吸合前，变频器旁路柜电磁锁带电，隔离刀闸可以自由操作。

b、高压开关打到试验位置，小车拉出，确保不会高压突然加电。

c、KM1手动合闸，此时，电磁锁不能操作。

按下变频器控制柜柜门上的急停按钮，KM1应能分断。

d、手动合上KM2，这个时候KM3手动合不上，他们之间有电气互锁。

分开KM1，KM2，手动合上KM3。

保证KM1，KM2，KM3能正常分合闸。

下图为系统一次图：KM32）旁路柜选择开关自动位置a、变频器在人机界面上没有故障信息的情况下，变频器合上KM1，KM2后，手动分闸分不开。

b、模拟一个重故障，变频器应自动分开KM1，KM2，然后自动合上KM3。

当KM3合上后，再模拟变频器重故障，不分KM3。

是为了保证不影响工频运行。

5、DCS指示灯调试：a、在参数设置中选择不带高压调试，将高压就绪接点K0短接，界面显示系统待机。

b、就地选择开关打到本地，操作权限由本地控制。

打到远程，DCS控制信号灯亮，操作权限由DCS控制。

c、把变频器柜门打开，轻故障指示灯应变亮。

柜门闭合后，轻故障指示灯应熄灭。

把柜门打开设置成重故障，重故障指示灯应变亮。

关上柜门，按变频器界面上的复位按钮，重故障指示灯应熄灭。

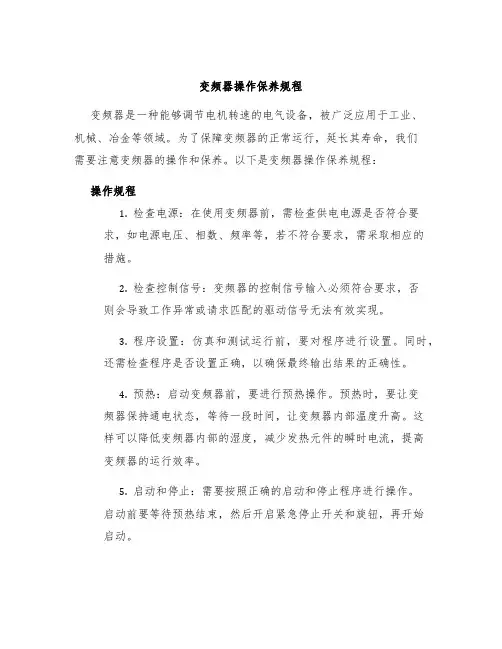

变频器操作保养规程变频器是一种能够调节电机转速的电气设备，被广泛应用于工业、机械、冶金等领域。

为了保障变频器的正常运行，延长其寿命，我们需要注意变频器的操作和保养。

以下是变频器操作保养规程：操作规程1.检查电源：在使用变频器前，需检查供电电源是否符合要求，如电源电压、相数、频率等，若不符合要求，需采取相应的措施。

2.检查控制信号：变频器的控制信号输入必须符合要求，否则会导致工作异常或请求匹配的驱动信号无法有效实现。

3.程序设置：仿真和测试运行前，要对程序进行设置。

同时，还需检查程序是否设置正确，以确保最终输出结果的正确性。

4.预热：启动变频器前，要进行预热操作。

预热时，要让变频器保持通电状态，等待一段时间，让变频器内部温度升高。

这样可以降低变频器内部的湿度，减少发热元件的瞬时电流，提高变频器的运行效率。

5.启动和停止：需要按照正确的启动和停止程序进行操作。

启动前要等待预热结束，然后开启紧急停止开关和旋钮，再开始启动。

6.运行控制：必须进行精确的运行控制，遵从安全控制并防止过载、过温、过流及异常电流等问题的发生。

保养规程1.清洁：变频器处于运行状态时，内部会产生大量的灰尘和杂质。

因此，在进行日常保养时，需要检查各个散热器、吸风口以及内外部电路的连接是否干净。

这些清洁工作，将有助于确保变频器的散热效果和良好的运行状态。

2.降温：变频器长时间运行会产生高温，而高温会影响设备的寿命，因此需要进行降温。

在日常工作中，需要保证变频器周围的通风条件，这样才能有效地降温、保持变频器的温度稳定。

3.环境：变频器的运作环境对其有很大的影响，环境条件不好容易影响变频器的耐久性。

因此，应该保持变频器周围的环境干净、通风良好、温度适宜，避免高温、高湿、高尘的环境。

4.维护：变频器在使用过程中，经常需要进行维护。

需要定期检查各维护部件，并根据需要进行维护更换。

常见维护工作包括：更换电容器、更换接线端子、更换风扇等。

结语以上是变频器操作保养规程，希望大家严格遵从规程操作，在使用变频器的时候保证其运行的稳定性和安全性，延长使用寿命。

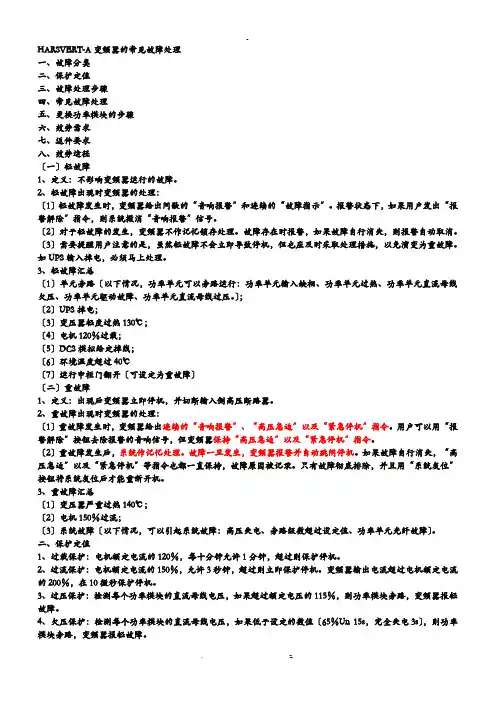

HARSVERT-A变频器的常见故障处理一、故障分类二、保护定值三、故障处理步骤四、常见故障处理五、更换功率模块的步骤六、效劳需求七、返件要求八、效劳途径〔一〕轻故障1、定义：不影响变频器运行的故障。

2、轻故障出现时变频器的处理：〔1〕轻故障发生时，变频器给出间歇的“音响报警〞和连续的“故障指示〞。

报警状态下，如果用户发出“报警解除〞指令，则系统撤消“音响报警〞信号。

〔2〕对于轻故障的发生，变频器不作记忆锁存处理。

故障存在时报警，如果故障自行消失，则报警自动取消。

〔3〕需要提醒用户注意的是，虽然轻故障不会立即导致停机，但也应及时采取处理措施，以免演变为重故障。

如UPS输入掉电，必须马上处理。

3、轻故障汇总〔1〕单元旁路〔以下情况，功率单元可以旁路运行：功率单元输入缺相、功率单元过热、功率单元直流母线欠压、功率单元驱动故障、功率单元直流母线过压。

〕；〔2〕UPS掉电；〔3〕变压器轻度过热130℃；〔4〕电机120％过载；〔5〕DCS模拟给定掉线；〔6〕环境温度超过40℃〔7〕运行中柜门翻开〔可设定为重故障〕〔二〕重故障1、定义：出现后变频器立即停机，并切断输入侧高压断路器。

2、重故障出现时变频器的处理：〔1〕重故障发生时，变频器给出连续的“音响报警〞、“高压急迫〞以及“紧急停机〞指令。

用户可以用“报警解除〞按钮去除报警的音响信号，但变频器保持“高压急迫〞以及“紧急停机〞指令。

〔2〕重故障发生后，系统作记忆处理。

故障一旦发生，变频器报警并自动跳闸停机。

如果故障自行消失，“高压急迫〞以及“紧急停机〞等指令也都一直保持，故障原因被记录。

只有故障彻底排除，并且用“系统复位〞按钮将系统复位后才能重新开机。

3、重故障汇总〔1〕变压器严重过热140℃；〔2〕电机150％过流；〔3〕系统故障〔以下情况，可以引起系统故障：高压失电、旁路级数超过设定值、功率单元光纤故障〕。

二、保护定值1、过载保护：电机额定电流的120％，每十分钟允许1分钟，超过则保护停机。

变频器的使用及维修说明变频器是一种用于控制交流电机转速的电子设备，可以实现电机运行的高效稳定控制。

在工业生产中广泛应用，并且在日常生活中也有一些应用场景，如空调、洗衣机等。

本文将详细介绍变频器的使用及维修说明。

一、变频器的使用说明1.接线及安装：(1)在安装变频器之前，应确保维修人员具备一定的电气知识。

(2)严格按照变频器的接线图进行接线，注意接线的正确性和牢固性。

(3)变频器应安装在通风良好、无尘、无腐蚀性气体的环境中，并与电机之间保持一定的距离。

2.参数设置：(1)在使用变频器之前，需要进行参数设置，包括输入电压、输出电压、频率、最大转速等参数，具体设置根据不同的变频器而定。

(2)参数设置应谨慎进行，可以参考变频器的说明书，或者请专业人员进行设置，以确保变频器的正常使用。

3.运行控制：(1)在启动变频器之前，确保电源连接正确，并检查各个指示灯是否正常。

(2)根据需要设定运行的频率和转速，可以通过键盘或者触摸屏进行设定。

(3)在变频器运行过程中，应密切观察运行状态，如有异常情况应及时停机排查原因。

4.故障处理：(1)当变频器出现故障时，首先应停机并切断电源，然后才能进行故障排查。

(2)针对不同的故障情况，需要采取不同的处理方法，如检查电缆连接是否牢固、检查电机是否损坏等。

二、变频器的维修说明1.维护保养：(1)周期性检查变频器的内部结构，如散热器、风扇、电容器等，确保没有积尘或损坏。

(2)检查和清洁变频器的连接器和接线端子，确保连接良好且无松动。

(3)定期检查电源线路，确保电源接地良好，避免因电源问题导致变频器故障。

2.故障排查：(1)当变频器出现故障时，应根据故障指示灯或报警信息进行初步判断，并按照故障码表进行排查。

(2)根据故障排查结果，采取相应的修复措施，如更换损坏的元件、修复连接线路等。

(3)在修复过程中，应根据变频器的维修手册进行操作，确保操作的正确性和安全性。

3.预防措施：(1)定期检查变频器内部的散热器是否正常工作，保持变频器散热良好。

变频器使用维护规程1目的为保证生产设备的正确使用和维护，按照规定的方法和程序，在受控状态保持设备的良好技术状态，充分发挥设备功能，确保设备处于良好的技术状态和经济可靠运行。

2安全规范2.1确认各种接地项目2.1.1 上电调试前确认槽钢已做永久接地保护，严禁做临时接地保护。

2.1.2 确定电流互感器二次侧无开路并且已接地。

2.1.3 确定变压器铁心为单点接地。

2.1.4 确定变压器支架接地。

2.1.5 确定柜体间联接线接好。

2.1.6 确认柜体间与槽钢焊接良好2.1.7 确认进出主电缆接地良好。

2.2 上电前期安全注意事项2.2.1 上控制电前确认控制回路无短路现象，与地绝缘良好2.2.2 确认控制电源在规定的范围内（360-400VAC内）2.2.3确认柜体间联锁的正确性与可靠性2.2.4 上高压前确保屋内及柜内干燥、清洁无杂物，2.2.5 上高压前检查主回路无短路现象，用摇表测量相间、相对地的绝缘值。

2.2.6 上高压前做好屋内的防护隔离措施并做好标示牌（高压危险、禁止进入等），严禁非相关人员进入。

2.2.7 上高压前勿靠柜体太近、勿直面相对柜体。

2.2.8 变频器在初次上高压前，将输出线从变频器侧摘开短接并接地。

2.3 调试与维修过程中的安全注意事项2.3.1 严禁酒后进行现场调试安装、维修工作2.3.2 调试过程中的上电下电必须遵守现场的规章制度。

严禁自行对高压上下电的操作。

2.3.3 必须在一人操作一人监护的情况下进行高压设备调试。

2.3.4 上高压后确认无异响异味后方可靠近柜体。

2.3.5 操作变频器时，应单手右手操作，严禁左手操作，严禁左手扶门右手操作2.3.6 操作刀闸时，应穿戴高压绝缘手套方可进行操作。

2.3.7 检测单元输出电压的前提条件：必须断高压的情况下，变频器进出线与主回路有明显的断点（将断路器的小车摇出或将隔离刀闸拉开），并且拆掉单元间的联接铜排，拆掉负载线，方可上高压运行变频器。
