机械结构振动参数测试实验

振动测试与分析报告摘要：振动测试与分析是一种重要的技术手段，可以用于评估和优化机械设备的性能和可靠性。

本报告通过对某台机械设备的振动测试与分析，探讨其振动特性、故障诊断以及优化方案，为设备运营和维护提供科学依据。

一、引言振动测试与分析在现代机械设备的研发、生产和维护中起着至关重要的作用。

通过监测机械设备的振动信号，可以有效评估其工作状态和性能，并提前发现潜在的故障。

本次振动测试与分析的目的是对某台机械设备的振动特性进行深入研究，以提供相关的优化方案和建议。

二、实验装置及方法本次实验选取了一台工业用离心泵作为研究对象。

实验装置主要由振动传感器、数据采集设备和分析软件组成。

在进行振动测试之前，首先对设备进行了详细的检查和维护，确保设备正常运行。

然后，将振动传感器安装在设备的关键位置，并通过数据采集设备将振动信号采集下来。

三、振动特性分析通过对振动信号进行频域分析和时域分析，可以获得机械设备的振动特性。

频域分析可以将振动信号转换为频谱图，从而确定振动信号的主要频率成分。

时域分析可以获得振动信号的时间变化特征，包括振动的幅值、相位等。

通过对实验数据的分析，我们得到了离心泵在不同工况下的振动特性，并与设备的设计参数进行对比。

四、故障诊断分析振动信号中的异常振动往往与设备的故障有关。

根据振动信号的频谱图和时域特征，可以判断设备是否存在故障，并定位具体的故障位置。

本次实验中，经过振动信号的分析，我们发现离心泵在高速运行时出现了明显的振动异常。

进一步的故障诊断分析表明，该异常是由设备轴承的磨损引起的。

五、优化方案与建议针对离心泵存在的振动问题，我们提出了几种优化方案和建议。

首先，应对设备轴承进行维护和更换，以避免由于磨损而引起的振动问题。

其次，可以通过增加附加的减振装置来减少设备的振动。

此外，优化设备的结构设计和制造工艺也是减少振动的有效手段。

六、结论通过振动测试与分析，我们深入研究了某台离心泵的振动特性以及故障诊断。

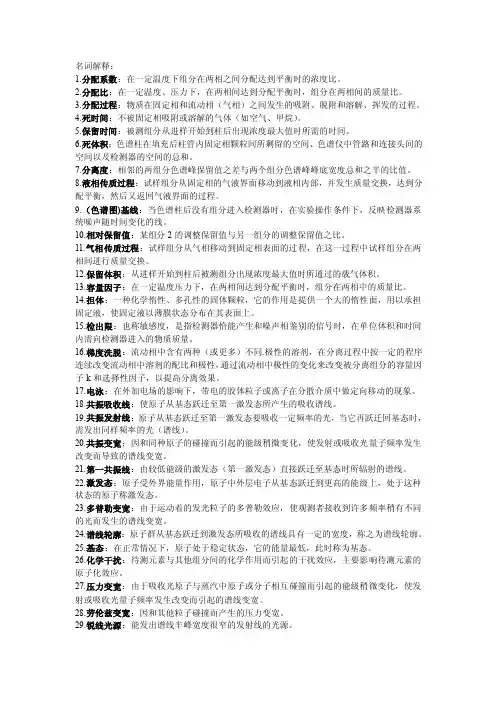

名词解释：1.分配系数：在一定温度下组分在两相之间分配达到平衡时的浓度比。

2.分配比：在一定温度、压力下，在两相间达到分配平衡时，组分在两相间的质量比。

3.分配过程：物质在固定相和流动相（气相）之间发生的吸附、脱附和溶解、挥发的过程。

4.死时间：不被固定相吸附或溶解的气体（如空气、甲烷）。

5.保留时间：被测组分从进样开始到柱后出现浓度最大值时所需的时间。

6.死体积：色谱柱在填充后柱管内固定相颗粒间所剩留的空间、色谱仪中管路和连接头间的空间以及检测器的空间的总和。

7.分离度：相邻的两组分色谱峰保留值之差与两个组分色谱峰峰底宽度总和之半的比值。

8.液相传质过程：试样组分从固定相的气液界面移动到液相内部，并发生质量交换，达到分配平衡，然后又返回气液界面的过程。

9.（色谱图)基线：当色谱柱后没有组分进入检测器时，在实验操作条件下，反映检测器系统噪声随时间变化的线。

10.相对保留值：某组分2的调整保留值与另一组分的调整保留值之比。

11.气相传质过程：试样组分从气相移动到固定相表面的过程，在这一过程中试样组分在两相间进行质量交换。

12.保留体积：从进样开始到柱后被测组分出现浓度最大值时所通过的载气体积。

13.容量因子：在一定温度压力下，在两相间达到分配平衡时，组分在两相中的质量比。

14.担体：一种化学惰性、多孔性的固体颗粒，它的作用是提供一个大的惰性面，用以承担固定液，使固定液以薄膜状态分布在其表面上。

15.检出限：也称敏感度，是指检测器恰能产生和噪声相鉴别的信号时，在单位体积和时间内需向检测器进入的物质质量。

16.梯度洗脱：流动相中含有两种（或更多）不同.极性的溶剂，在分离过程中按一定的程序连续改变流动相中溶剂的配比和极性，通过流动相中极性的变化来改变被分离组分的容量因子k和选择性因子，以提高分离效果。

17.电泳：在外加电场的影响下，带电的胶体粒子或离子在分散介质中做定向移动的现象。

18.共振吸收线：使原子从基态跃迁至第一激发态所产生的吸收谱线。

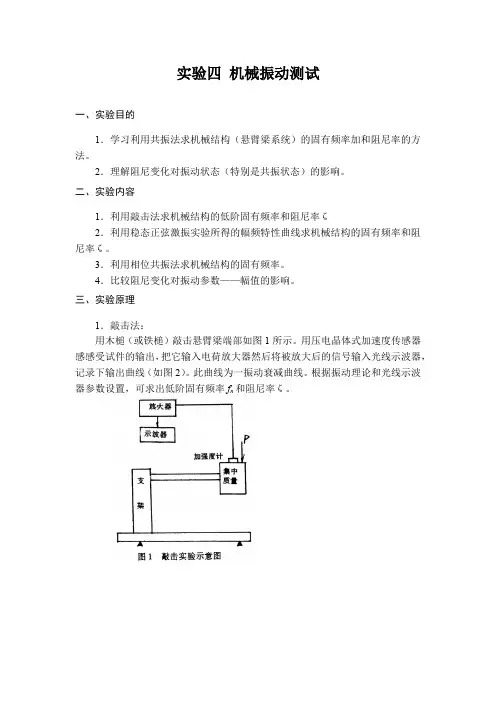

实验四机械振动测试一、实验目的1．学习利用共振法求机械结构（悬臂梁系统）的固有频率加和阻尼率的方法。

2．理解阻尼变化对振动状态（特别是共振状态）的影响。

二、实验内容1．利用敲击法求机械结构的低阶固有频率和阻尼率ζ2．利用稳态正弦激振实验所得的幅频特性曲线求机械结构的固有频率和阻尼率ζ。

3．利用相位共振法求机械结构的固有频率。

4．比较阻尼变化对振动参数——幅值的影响。

三、实验原理1．敲击法：用木槌（或铁槌）敲击悬臂梁端部如图1所示。

用压电晶体式加速度传感器感感受试件的输出，把它输入电荷放大器然后将被放大后的信号输入光线示波器，记录下输出曲线（如图2）。

此曲线为一振动衰减曲线。

根据振动理论和光线示波器参数设置，可求出低阶固有频率f n和阻尼率ζ。

1．阻尼率ζ根据振动衰减曲线，按下式计算ζ：式中：δ一对数衰减率，2．固有频率f n根据衰减曲线，按时标与波形对比计算出有阻尼情况的自由振动频率f n ′，再根据振动理论可算出系统的固有频率为：如果系统的阻尼很小（0.1，一般机械系统阻尼均较小），则，故有fn =fn ′阻尼率的计算可直接采用下列公式：2．共振法：=+ζδπδ422δ1ln=+jA A i i jfn fn ='-ζ12ζ<ζ-≈211≈2ζδπ有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）1）最大幅值法：用激振设备对被测系统进行恒力福正弦力慢速扫频激振。

逐点记录各频率下所对应的振幅值。

按幅值二频率对应关系作出幅频特性曲线，如图4所示。

利用幅频曲线上每一个最大幅值附近的一段曲线，可求得相对应的各阶固有频率f n 和阻尼率。

最大幅值法对帽频曲线的处理可参照图5，按下述公式计算出各阶当且阻尼率。

（有关理论参阅有关讲义）式中，力最大幅值对应的频率，在阻尼率很小的情况下，近似等于对应阶的固有频率。

若要精确求得固有频率，在采用加速度响应帽频曲线时，可按下式计算：ζnf fn n '∆=∆=22ωωζn f '2．利用相位共振法求系统固有频率：从相频特性曲线（图6）可知，强迫振动位移响应滞后于激振力。

《机械振动》课程实验指导书机械与车辆学院2009年6月编制目录单自由度系统强迫振动的幅频特性、固有频率及阻尼比的测定 (2)单自由度系统自由衰减振动及固有频率、阻尼比的测定 (7)多自由度系统固有频率和振型测试 (11)单自由度系统强迫振动的幅频特性、固有频率及阻尼比的测定实验指导书一、试验目的1．学会测量单自由度系统强迫振动的幅频特性曲线； 2．学会测量单自由度系统强迫振动的幅频特性曲线；二、试验原理有阻尼的强迫振动，当经过一定时间后，只剩下强迫振动部分，有阻尼强迫振动的振幅特性：st st x x Du u A β=+-=22224)1(1动态振幅A 和静态位移st x 之比值称为动力放大系数：stx A D u u =+-=22224)1(1β 加速度响应和位移响应的关系：)sin()sin(4)1(12220ϕωβϕω-=-+-==t t Du u K F x x x e e st)sin()sin(20..ϕωβϕωβ--=--=t t u KF x e a e根据幅频特性曲线：在1<D 时，共振处的动力放大系数Q DD D =≈-=211212max β，峰值两边，2Q =β处的频率1f 、2f 称为半功率点，1f 与2f 之间的频率范围称为系统的半功率带宽。

代入动力放大系数计算公式22124112202,12202,1D Q D f f f f ==⎪⎪⎭⎫ ⎝⎛+⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-=β当D 很小时解得：D f f 21202,1 ≈⎪⎪⎭⎫ ⎝⎛ 即2021224Df f f ≈- 0122f f f D -=三、试验系统组成实验用仪器设备见表1。

表1 实验用仪器设备试验系统布置如图1所示：图1 试验系统布置简图四、试验准备1.如图1安装好试验设备，并连线，质量块放到简支梁底部，传感器安装到简支梁的中部；2.认真检查各联结件是否正确安装、紧固情况；3.检查各传感器信号线连接的正确性；4.系统上电预热30分钟五、试验内容1.测量单自由度系统强迫振动的幅频特性曲线；2.根据幅频特性曲线确定系统的固有频率和阻尼比六、试验方法1．开机进入DASP2000波状态;2．把ZJY-601A型振动教学试验仪的频率按钮用手动搜索一下简支梁当前的共振频率，调节放大倍数道“1”挡，不要让共振时的信号过载。

机械结构的振动测试与模态分析机械结构的振动是指在运动或工作过程中，由于受到外界激励或内部失稳因素的影响而出现的周期性或非周期性的振动现象。

振动不仅会影响机械结构的正常运行，还可能导致结构疲劳、损坏，甚至产生严重事故。

因此，了解机械结构的振动特性，进行振动测试和模态分析，对于结构设计、改进和维护具有重要意义。

1. 振动测试振动测试是通过实验手段对机械结构的振动特性进行测量和分析的过程。

常见的振动测试手段包括加速度传感器、速度传感器、位移传感器等。

通过这些传感器，可以测量到结构在不同频率范围内的振动加速度、振动速度和振动位移等参数。

振动测试不仅可以定量地描述结构的振动特性，还可以研究振动的传播路径、频谱特性和共振现象等。

2. 模态分析模态分析是对机械结构的振动特性进行分析和研究的过程。

模态分析的目的是确定结构的振动模态，即结构的固有频率、振型和阻尼等参数。

通过模态分析，可以了解机械结构在不同频率下的振动特性，并确定结构中可能存在的共振点和振动节点。

同时，模态分析还可以帮助设计师优化结构的设计，减小结构的振动幅值，提高结构的工作效率和可靠性。

3. 应用案例以汽车底盘为例，进行振动测试和模态分析的应用。

在汽车行驶过程中，底盘承受着来自路面的冲击和车辆运动的振动。

通过振动测试，可以测量到底盘在不同行驶速度下的振动加速度和振动速度等参数。

通过模态分析，可以确定底盘的固有频率和振型，判断底盘是否在某些特定频率下容易出现共振现象。

根据振动测试和模态分析的结果，可以对底盘的结构进行优化，提高底盘的刚度和减小噪声，提高驾驶的舒适性和汽车的安全性能。

4. 振动测试与模态分析的意义振动测试与模态分析对于机械结构的设计、改进和维护具有重要意义。

通过振动测试，可以了解机械结构在不同工况下的振动特性，及时发现结构的振动异常和故障等。

通过模态分析，可以确定结构的固有频率和振型，为结构的优化设计提供依据。

同时，振动测试与模态分析还可以帮助工程师评估结构的可靠性和耐久性，减小结构的振动幅值，提高结构的工作效率和可靠性。
