组件工艺流程培训资料

太阳能电池组件生产工艺培训1. 引言太阳能电池组件是太阳能光伏发电系统的核心组成部分之一，其生产工艺对电池组件的质量和性能具有重要影响。

本文将介绍太阳能电池组件的生产工艺培训内容，包括原料准备、硅片加工、电池片制备、组件组装等环节。

2. 原料准备太阳能电池组件的主要原料包括硅片、背板、玻璃等。

在原料准备阶段，需对这些原料进行质检和准备工作。

2.1 硅片质检硅片是太阳能电池组件的关键材料，其质量对电池组件的性能具有重要影响。

在硅片质检中，需要检查硅片的厚度、纯度、均匀性等指标，确保硅片的质量符合要求。

2.2 背板和玻璃准备背板和玻璃是太阳能电池组件的支撑材料，需要进行尺寸检查和清洁处理，以确保其适应组件制造的要求。

3. 硅片加工硅片加工是太阳能电池组件生产工艺的重要环节，主要包括切割、打磨和腐蚀等步骤。

3.1 硅片切割硅片切割是将硅棒切割成薄片的过程，需要使用切割机具和切割液，确保切割出的硅片厚度均匀且表面光滑。

3.2 硅片打磨硅片打磨是将切割好的硅片进行表面处理，以去除切割时产生的毛刺和残留物。

打磨完成后，硅片表面应光滑且光亮。

3.3 硅片腐蚀硅片腐蚀是利用化学溶液对硅片进行腐蚀处理，形成 pn 结。

腐蚀结束后，硅片表面应均匀，并且形成了 diffused layer。

4. 电池片制备电池片制备是太阳能电池组件生产中的核心步骤，包括清洗、扩散、刻蚀等。

4.1 清洗清洗是将硅片表面的杂质和污染物去除，以保证后续工艺的顺利进行。

清洗过程中需要注意选用合适的溶液，并控制清洗时间和温度。

4.2 扩散扩散是将硅片表面的掺杂物扩散到整个硅片中，形成 pn 结的过程。

扩散温度和时间的控制对电池片的性能有着重要影响。

4.3 刻蚀刻蚀是利用化学溶液去除硅片表面的有害杂质和氧化物的过程。

刻蚀后，电池片表面应平整、光滑，并具有一定的粗糙度。

5. 组件组装组件组装是将制备好的电池片、背板和玻璃等材料进行组装，形成最终的太阳能电池组件的过程。

光伏组件工艺技术知识培训
光伏组件是太阳能光伏发电系统的核心部件，其质量和性能直接影响系统的发电效率和寿命。

因此，了解光伏组件的工艺技术知识是非常重要的。

首先，光伏组件的制造过程包括多个关键步骤，如多晶硅制备、硅片切割、电池片制造、组件组装等。

其中，多晶硅制备是光伏组件制造的主要环节之一。

多晶硅是通过将高纯度硅(纯度
达到99.99999%)熔化成液态，然后通过拉制、结晶等过程制
备而成的。

多晶硅的制备工艺对光伏组件质量和性能具有重要影响。

其次，硅片切割是光伏组件制造的另一个关键环节。

硅片切割是指将多晶硅块切割成薄片，然后经过光蚀刻、酸洗等处理，最终得到硅片。

硅片的表面质量和切割宽度决定了光伏组件的光电转换效率。

第三，电池片制造是光伏组件工艺技术中的一个重要步骤。

电池片是由硅片切割而来的，其制造过程包括摘除背面金属、涂覆抗反射膜、刻蚀金属电极等。

电池片的制造工艺对于光伏组件的电池效率和电性能起到关键作用。

最后，组件组装是光伏组件工艺技术中的最后一个环节。

组件组装包括将电池片按照一定电路排列并进行串联或并联，然后通过加装边框和玻璃封装，最终形成光伏组件。

在组件组装过程中，需要注意电池片排列的均匀性和紧密性，以及边框和玻璃的密封性能。

总之，光伏组件的工艺技术涉及到多个关键步骤，包括多晶硅制备、硅片切割、电池片制造、组件组装等。

这些步骤的质量和性能直接影响光伏组件的发电效率和寿命。

因此，对光伏组件工艺技术的了解是非常重要的，可以帮助提高光伏组件的制造质量和性能。

员工培训讲义2006-12-1工序流程图：岗位培训资料1、生产准备：1.1 工作内容概述：为单片焊接作好准备工作。

1.2 电池片分检：①电池片表面如出现有裂纹、明显缺角（超出“太阳能电池组件技术要求”和“划片太阳电池小组件技术要求”范围），必须挑出，放置在指定位置。

②电池片颜色有明显区别的，必须分类挑出，以保证每块组件表面颜色的一致性。

③电池片表面主栅线有明显缺失（超出“太阳能电池组件技术要求”和“划片太阳电池小组件技术要求”范围）的需及时挑出，另行放置。

④要做好各类电池片的统计工作，作好相应的记录。

1.3 互连条裁切：按照“互连条自动裁切机操作规程”进行操作，特别是要注意安全事项。

涂锡铜带（互连条、汇流条）尺寸应按照设计图纸要求，公差允许在图纸规定尺寸的±10mm以内，若图纸与实际有明显偏差，以实际为准，图纸作相应改动。

1.4 TPT背膜、EV A胶膜准备：若是本公司自己加工的组件，则需先行对其进行裁减。

尺寸如下：EV A尺寸规定：宽度：大于20W的组件，其EV A宽度与玻璃宽度相同；小于等于20W的组件，其EV A宽度比玻璃宽10mm。

TPT尺寸规定：长度：所有型号的组件，其EV A长度比玻璃长10mm。

TPT尺寸规定：宽度：大于20W的组件，其TPT宽度与玻璃相同；小于等于20W的组件，其TPT宽度比玻璃宽10mm。

长度：所有型号的组件，其TPT长度比玻璃长20mm。

1.5 质量要求：① 按照技术要求进行分检电池片，尽量不要让不符合技术要求的电池片流入下道工序。

② 切好的互连条、汇流条长度要进行定时（每2小时）检查。

1.5 注意事项：① 电池片搬运过程中注意轻拿轻放，当心将电池片碰碎。

② 裁切机操作过程中要注意操作安全，防止造成不必要的损伤。

2、单片焊接：2.1 准备工作：插上电源，待电烙铁达到设置温度（针对155×155mm电池片，温度设置在390±10℃，针对125×125mm电池片，温度设置在380±10℃）后，将烙铁头放在海绵上擦拭干净，并在烙铁头表面上一层锡，方可进行焊接。

组件的工艺流程组件的工艺流程是指将原材料经过一系列加工工艺，最终制成成品组件的过程。

在制造业中，组件的工艺流程是非常重要的，它直接影响着产品的质量、成本和生产效率。

下面将详细介绍组件的工艺流程。

1. 原材料准备组件的工艺流程的第一步是原材料的准备。

原材料可以是金属、塑料、玻璃等各种材料，不同的组件需要的原材料也会有所不同。

在这一步，首先需要对原材料进行检验，确保原材料的质量符合要求。

然后根据产品的设计要求，对原材料进行切割、锻造、压延等加工，将原材料加工成所需的形状和尺寸。

2. 成型成型是组件制造的重要环节，它决定了组件的最终形状和结构。

根据产品的设计要求，原材料经过成型工艺，可以采用锻造、注塑、挤压、压铸等方法，将原材料加工成所需的形状。

在这一步，需要根据产品的设计图纸，精确控制成型工艺的参数，确保成型件的尺寸精度和表面质量。

3. 加工加工是组件制造的关键环节，它包括粗加工和精加工两个阶段。

粗加工是指对成型件进行初步加工，包括车削、铣削、钻削、磨削等工艺，将成型件加工成半成品。

精加工是指对半成品进行精密加工，包括磨削、镗削、刨削、拉削等工艺，将半成品加工成最终的组件。

4. 表面处理表面处理是组件制造的重要环节，它决定了组件的表面质量和耐腐蚀性能。

根据产品的要求，可以采用镀锌、喷涂、电镀、阳极氧化等方法，对组件的表面进行处理，增加其耐腐蚀性能和美观度。

5. 组装组装是组件制造的最后一步，它将各个加工好的部件组装在一起，形成最终的成品组件。

在组装过程中，需要严格按照产品的装配图纸，确保各个部件的位置和配合精度。

同时还需要对组装好的组件进行检测，确保其质量符合要求。

以上就是组件的工艺流程的详细介绍，通过严格控制每个环节的工艺参数和质量要求，可以确保组件的质量和性能达到设计要求。

在实际生产中，还需要不断优化工艺流程，提高生产效率和降低成本，以满足市场的需求。

微组装工艺流程培训1. 简介微组装是一种通过微尺度的工艺流程将微小的组件或部件组装起来的制造技术。

它在多个领域中得到了广泛的应用，如微电子学、生物医学、光学等领域。

微组装的工艺流程是实现高精度、高效率组装的关键。

2. 工艺流程概述微组装工艺流程由几个关键步骤组成，包括准备工作、组件定位、粘接、质量检查和包装等。

下面将对每个步骤进行详细介绍。

2.1 准备工作在进行微组装之前，需要准备相关的工具和材料。

这包括： - 显微镜：用于观察微小的组件和部件； - 微针：用于定位和操作微小的组件； - 粘合剂：用于将组件粘接在一起； - 净化材料：用于清洁组件表面； - 紧固装置：用于定位组件。

2.2 组件定位在进行微组装之前，需要将组件精确定位。

这可以通过以下步骤完成： 1. 使用显微镜观察组件，并确定其正确的位置； 2. 使用微针轻轻操作组件，将其放置到目标位置上； 3. 使用紧固装置固定组件的位置，以防止其移动。

2.3 粘接组件定位好之后，需要将它们粘接在一起。

以下是粘接的步骤： 1. 清洁组件表面，以确保粘接的可靠性； 2. 将粘合剂应用到组件的接触面上； 3. 将组件按照预定的位置放置在一起； 4. 加压以确保粘接的牢固性。

2.4 质量检查组件粘接完成之后，需要进行质量检查以确保组装质量。

以下是质量检查的步骤： 1. 使用显微镜观察组件的粘接情况； 2. 检查组件之间的间隙和对齐情况； 3.检查粘接剂的涂层均匀性； 4. 检查是否有明显的缺陷或污染。

2.5 包装最后，组装完成的产品需要进行合适的包装。

以下是包装的步骤： 1. 将组装好的产品放置在适当的包装容器中，如盒子或塑料袋； 2. 在包装上贴上合适的标签，以便于识别和追溯； 3. 审查包装是否完整和安全； 4. 准备出货。

3. 注意事项在进行微组装工艺流程培训时，需要注意以下事项： - 操作时需要戴手套和眼镜，以保护自己的安全； - 需要保持工作环境整洁和干净，以确保组件的质量； - 注意组件的存储和运输，避免损坏和污染。

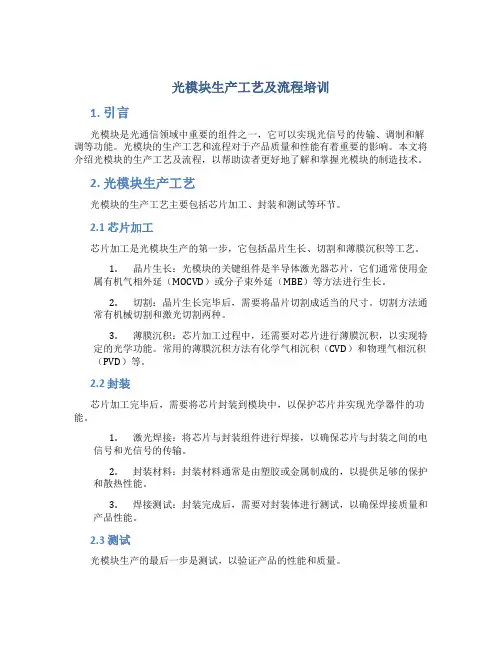

光模块生产工艺及流程培训1. 引言光模块是光通信领域中重要的组件之一，它可以实现光信号的传输、调制和解调等功能。

光模块的生产工艺和流程对于产品质量和性能有着重要的影响。

本文将介绍光模块的生产工艺及流程，以帮助读者更好地了解和掌握光模块的制造技术。

2. 光模块生产工艺光模块的生产工艺主要包括芯片加工、封装和测试等环节。

2.1 芯片加工芯片加工是光模块生产的第一步，它包括晶片生长、切割和薄膜沉积等工艺。

1.晶片生长：光模块的关键组件是半导体激光器芯片，它们通常使用金属有机气相外延（MOCVD）或分子束外延（MBE）等方法进行生长。

2.切割：晶片生长完毕后，需要将晶片切割成适当的尺寸。

切割方法通常有机械切割和激光切割两种。

3.薄膜沉积：芯片加工过程中，还需要对芯片进行薄膜沉积，以实现特定的光学功能。

常用的薄膜沉积方法有化学气相沉积（CVD）和物理气相沉积（PVD）等。

2.2 封装芯片加工完毕后，需要将芯片封装到模块中，以保护芯片并实现光学器件的功能。

1.激光焊接：将芯片与封装组件进行焊接，以确保芯片与封装之间的电信号和光信号的传输。

2.封装材料：封装材料通常是由塑胶或金属制成的，以提供足够的保护和散热性能。

3.焊接测试：封装完成后，需要对封装体进行测试，以确保焊接质量和产品性能。

2.3 测试光模块生产的最后一步是测试，以验证产品的性能和质量。

1.光学性能测试：光模块的主要功能是实现光信号的传输和调制，因此需要进行光学性能测试，如光功率、色散和带宽等的测量。

2.电学性能测试：光模块不仅需要传输光信号，还需要进行电信号的处理和传输，因此还需要进行电学性能测试，如电流、电压和波形等的测量。

3.综合性能测试：为了确保光模块的综合性能，还需要进行一系列的综合性能测试，如温度、湿度和可靠性等的测试。

3. 光模块生产流程光模块生产的流程可以分为以下几个主要环节：1.手术申请和准备：根据客户需求，进行光模块的设计、样品制作和批量生产准备。

A、工艺流程：1、电池检测——2、正面焊接—检验—3、背面串接—检验—4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）——5、层压——6、去毛边（去边、清洗）——7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）——8、焊接接线盒——9、高压测试——10、组件测试—外观检验—11、包装入库；B、工艺简介：1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。

以提高电池的利用率，做出质量合格的电池组件。

2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。

焊接用的热源为一个红外灯（利用红外线的热效应）。

焊带的长度约为电池边长的2倍。

多出的焊带在背面焊接时与后面的电池片的背面电极相连。

(我们公司采用的是手工焊接)3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。

4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。

玻璃事先涂一层试剂（primer）以增加玻璃和EVA 的粘接强度。

敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。

（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。

5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。
