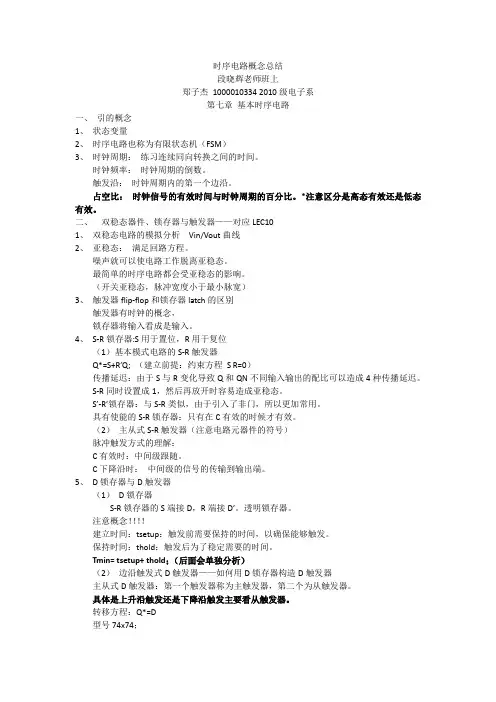

第7章时序逻辑电路

时序电路逻辑功能描述方式时序电路是一种电子电路，其逻辑功能在不同时间点上发生变化。

在时序电路中，电路的输出不仅依赖于当前的输入信号，还依赖于过去的输入信号和电路的内部状态。

时序电路通常由触发器（Flip-Flop）和组合逻辑门组成。

触发器是一种存储元件，可以存储一个二进制位的状态。

组合逻辑门通过将触发器的输出连接起来，并根据输入信号的条件决定是否改变触发器的状态。

通过这种方式，时序电路可以实现复杂的逻辑功能。

为了描述时序电路的逻辑功能，我们可以使用状态图、状态表和状态方程等方式。

状态图（State Diagram）是时序电路的一种图形表示方法。

它通过节点和有向边来表示电路的不同状态和状态之间的转换关系。

每个节点表示一个电路的状态，每条边表示一种条件下的状态转换。

状态图可以直观地描述时序电路的逻辑功能。

状态表（State Table）是时序电路的一种表格表示方法。

它列出了电路的每个状态和每个状态下的输出。

状态表通常包括当前状态、下一个状态和输出信号等列。

状态表可以清晰地描述电路的逻辑功能，并方便进行状态迁移和输出信号的计算。

状态方程（State Equation）是时序电路的一种数学描述方法。

它通过逻辑代数或布尔代数的形式表示电路的当前状态、输入信号和输出信号之间的关系。

状态方程可以使用逻辑门的真值表或卡诺图来推导得到。

在描述时序电路的逻辑功能时，我们通常需要确定以下几个方面的内容：1.电路的输入信号：输入信号是时序电路的触发条件，决定触发器状态的改变。

输入信号可以是外部输入，如开关和按钮，也可以是其他逻辑电路的输出。

2.电路的内部状态：内部状态是触发器的状态，它存储了电路的前一时刻的信息。

内部状态可以是一个或多个触发器的组合。

3.电路的输出信号：输出信号是根据当前输入信号和内部状态计算得到的结果。

输出信号可以是一个或多个逻辑电平。

4.电路的逻辑功能：逻辑功能是指输入信号和输出信号之间的关系，在不同的状态和条件下，输出信号如何发生改变。

《时序逻辑电路》知识要点复习一、时序逻辑电路1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。

时序逻辑电路具有记忆功能。

2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。

（1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。

（2）异步时序电路：各触发器没有统一的时钟脉冲(或者没有时钟脉冲)，各触发器状态变化不在同一时刻发生。

计数器、寄存器都属于时序逻辑电路。

3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。

二、计数器1、计数器概述：（1）计数器：能完成计数，具有分频、定时和测量等功能的电路。

（2）计数器的组成：由触发器和门电路组成。

2、计数器的分类：按数制分：二进制计数器、十进制计数器、N 进制(任意进制)计数器；按计数方式分：加法计数器、减法计数器、可逆计数器；按时钟控制分：同步计数器、异步计数器。

3、计数器计数容量（长度或模）:计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用 M 表示。

3 位二进制同步加法计数器：M=23=8，n 位二进制同步加法计数器：M=2n，n 位二进制计数器需要用n个触发器。

4、二进制计数器(1)异步二进制加法计数器：如下图电路中，四个JK触发器顺次连接起来，把上一触发器的Q 端输出作为下一个触发器的时钟信号，CP0=CP CP1=QCP2=Q1CP3=Q2，J=K=1J1=K1=1 J2=K2=1 J3=K3=1Q3Q2Q1Q为计数输出，Q3为进位输出，Rd 为异步复位（清0）这样构成了四位异步二进制加计数器。

在计数前清零，Q3Q2Q1Q=0000；第一个脉冲输入后，Q3Q2Q1Q=0001；第二个脉冲输入后，Q3Q2Q1Q=0010；第三个脉冲输入后，Q3Q2Q1Q=0011，……，第15个脉冲输入后，Q3Q2Q1Q=1111，第16个脉冲输入后，Q3Q2Q1Q=0000，并向高位输出一个进位信号，当下一个脉冲来时，进入新的计数周期。

第7章 时序逻辑电路【7-1】已知时序逻辑电路如图所示，假设触发器的初始状态均为0。

(1 )写出电路的状态方程和输出方程。

(2) 分别列出X =0和X =1两种情况下的状态转换表，说明其逻辑功能。

(3) 画出X =1时，在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形。

1J 1KC11J 1KC1Q 1Q 2CPXZ1图解：1．电路的状态方程和输出方程n 1n2n 11n 1Q Q Q X Q +=+n 2n 11n 2Q Q Q ⊕=+ CP Q Q Z 21=2．分别列出X =0和X =1两种情况下的状态转换表，见题表所示。

逻辑功能为 当X =0时，为2位二进制减法计数器；当X =1时，为3进制减法计数器。

3．X =1时，在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形如图(b)所示。

题表Q Q Z图(b)【7-2】电路如图所示，假设初始状态Q a Q b Q c =000。

(1) 写出驱动方程、列出状态转换表、画出完整的状态转换图。

(2) 试分析该电路构成的是几进制的计数器。

Q c图解：1．写出驱动方程1a a ==K J ncn a b b Q Q K J ⋅== n b n a c Q Q J = n a c Q K = 2．写出状态方程n a 1n a Q Q =+ n a n a n a n a n c n a 1n b Q Q Q QQ Q Q +=+ nc n a n c n b n a 1n b Q Q Q Q Q Q +=+3．列出状态转换表见题表，状态转换图如图(b)所示。

图7.2(b)表7.2状态转换表CP na nbc Q Q Q 0 0 0 0 1 0 0 1 2 0 1 0 3 0 1 1 4 1 0 0 5 1 0 16 0 0 0n4．由FF a 、FF b 和FF c 构成的是六进制的计数器。

【7-3】在二进制异步计数器中，请将正确的进位端或借位端（Q 或Q ）填入下表解：题表7-3下降沿触发 由 Q 端引出进位 由Q 端引出借位触发方式 加法计数器 减法计数器上升沿触发 由Q 端引出进位 由Q 端引出借位【7-4】电路如图(a)所示，假设初始状态Q 2Q 1Q 0=000。

第7章习题解答7—1判断题（对的打√，不对的打×)1。

数字电路分为门电路和时序逻辑电路两大类。

（× )2。

边沿触发器和基本RS触发器相比，解决了空翻的问题.（×）3. 边沿触发器的状态变化发生在CP上升沿或下降沿到来时刻，其他时间触发器状态均不变。

（√）4. 基本RS 触发器的输入端就是直接置0端和直接置1端。

（√)23 的计数器。

（×）5。

3位二进制计数器可以构成模为16。

十进制计数器最高位输出的周期是输入CP脉冲周期的10倍。

（√）7. 构成一个7进制计数器需要7个触发器。

（×）8．当时序电路存在无效循环时该电路不能自启动.( √)9。

寄存器要存放n位二进制数码时，需要n2个触发器。

(×）10．同步计数器的计数速度比异步计数器快。

（√）11。

在计数器电路中，同步置零与异步置零的区别在于置零信号有效时，同步置零还需要等到时钟信号到达时才能将触发器置零，而异步置零不受时钟的控制。

（√）12。

计数器的异步清零端或异步置数端在计数器正常计数时应置为无效状态。

（√）13。

自启动功能是任何一个时序电路都具有的。

（× )14。

无论是用置零法还是用置数法来构成任意N进制计数器时，只要置零或置数控制端是异步的,则在状态循环过程中一定包含一个过渡状态；只要是同步的，则不需要过渡状态。

（√）15。

用置零法或置位法可以设计任意进制的计数器.(×）7—2 由或非门组成的基本RS触发器如图7—38所示，已知R、S的电压波形，试画出与之对应的Q和Q的波形。

图7—38 题7-2图解:由或非门组成的基本RS触发器的特性表，可得该题的输出端波形如下图所示：或非门RS 触发器特性表 题7—2 波形图7—3由与非门组成的基本RS 触发器如图7-39所示，已知R 、S 的电压波形,试画出与之对应的Q 和Q 的波形。

图7-39 题7-3图解：由与非门组成的基本RS 触发器的特性表，可得该题的输出端波形如下图所示:与非门RS 触发器特性表 题7—3波形图7-4已知如图7-40所示的各触发器的初始状态均为0，试对应画出在时钟信号CP 的连续作用下各触发器输出端Q 的波形。

【电⼯基础知识】时序逻辑电路时序逻辑电路定义时序逻辑电路主要由触发器构成。

在理论中，时序逻辑电路是指电路任何时刻的稳态输出不仅取决于当前的输⼊，还与前⼀时刻输⼊形成的状态有关。

这跟相反，组合逻辑的输出只会跟⽬前的输⼊成⼀种函数关系。

换句话说，时序逻辑拥有储存器件（）来存储信息，⽽组合逻辑则没有。

从时序逻辑电路中，可以建出两种形式的：：输出只跟内部的状态有关。

（因为内部的状态只会在时脉触发边缘的时候改变，输出的值只会在时脉边缘有改变）：输出不只跟⽬前内部状态有关，也跟现在的输⼊有关系。

时序逻辑因此被⽤来建构某些形式的的，延迟跟储存单元，以及有限状态⾃动机。

⼤部分现实的电脑电路都是混⽤组合逻辑跟时序逻辑。

按“功能、⽤途”分为：1. 寄存器；2. 计数（分频）器；3. 顺序（序列）脉冲发⽣器；4. 顺序脉冲检测器；5. 码组变换器；寄存器定义寄存器：能够暂时存放数码、指令、运算结果的数字逻辑部件，称为寄存器。

寄存器的功能是存储，它是由具有存储功能的组合起来构成的。

⼀个触发器可以存储1位⼆进制代码，故存放n位⼆进制代码的寄存器，需⽤n个触发器来构成。

[1]按照功能的不同，可将寄存器分为基本寄存器和两⼤类。

基本寄存器只能并⾏送⼊数据，也只能并⾏输出。

移位寄存器中的数据可以在移位脉冲作⽤下依次逐位右移或左移，数据既可以并⾏输⼊、并⾏输出，也可以串⾏输⼊、串⾏输出，还可以并⾏输⼊、串⾏输出，或串⾏输⼊、并⾏输出，⼗分灵活，⽤途也很⼴。

[1]知识点概述：1、寄存器，就是能够记忆或存储0和1数码的基本部件。

通常都是由各种触发器和门电路来构成的。

2、寄存器分为仅能存储0和1数码的数码寄存器，和既能存储数码同时也能实现数码的左移或右移的寄位移寄存器。

3、在实际中，通常使⽤集成寄存器。

本节讲解了寄存器的电路构成、⼯作原理、对74LS194双向移位寄存器的使⽤进⾏了介绍。

4、有点寄存器具有左移右移的功能寄存器电路如下：（1）由四个D触发器构成，因为每⼀个D触发器可以存放1位⼆进制信息，所以上述电路的寄存器可存放⼀个4位⼆进制数码，⼀般也把这种寄存器称为数码寄存器。

《数字电子技术》目录第1章数制与编码1.1 数字电路基础知识1.1.1 模拟信号与数字信号1.1.2 数字电路的特点1.2 数制1.2.1 十进制数1.2.2 二进制数1.2.3 八进制数1.2.4 十六进制数1.3 数制转换1.3.1 二进制数与八进制数的相互转换1.3.2 二进制数与十六进制数的相互转换1.3.3 十进制数与任意进制数的相互转换1.4 二进制编码1.4.1 加权二进制码1.4.2 不加权的二进制码1.4.3 字母数字码1.4.4 补码1.5带符号二进制数的加减运算1.5.1 加法运算1.5.2 减法运算第2章逻辑门2.1 基本逻辑门2.1.1 与门2.1.2 或门2.1.3 非门2.2 复合逻辑门2.2.1 与非门2.2.2 或非门2.2.3 异或门2.2.4 同或门2.3 其它逻辑门2.3.1 集电极开路逻辑门2.3.2 集电极开路逻辑门的应用2.3.3 三态逻辑门2.4 集成电路逻辑门2.4.1 概述2.4.2 TTL集成电路逻辑门2.4.3 CMOS集成电路逻辑门2.4.4 集成逻辑门的性能参数2.4.5 TTL与CMOS集成电路的接口*第3章逻辑代数基础3.1 概述3.1.1 逻辑函数的基本概念3.1.2 逻辑函数的表示方法3.2 逻辑代数的运算规则3.2.1 逻辑代数的基本定律3.2.2 逻辑代数的基本公式3.2.3 摩根定理3.2.4 逻辑代数的规则3.3 逻辑函数的代数化简法3.3.1 并项化简法3.3.2 吸收化简法3.3.3 配项化简法3.3.4 消去冗余项法3.4 逻辑函数的标准形式3.4.1 最小项与最大项3.4.2 标准与或表达式3.4.3 标准或与表达式3.4.4 两种标准形式的相互转换3.4.5 逻辑函数表达式与真值表的相互转换3.5 逻辑函数的卡诺图化简法3.5.1 卡诺图3.5.2 与或表达式的卡诺图表示3.5.3 与或表达式的卡诺图化简3.5.4 或与表达式的卡诺图化简3.5.5 含无关项逻辑函数的卡诺图化简3.5.6 多输出逻辑函数的化简*第4章组合逻辑电路4.1 组合逻辑电路的分析4.1.1 组合逻辑电路的定义4.1.2 组合逻辑电路的分析步骤4.1.3 组合逻辑电路的分析举例4.2 组合逻辑电路的设计4.2.1 组合逻辑电路的一般设计步骤4.2.2 组合逻辑电路的设计举例4.3 编码器4.3.1 编码器的概念4.3.2 二进制编码器4.3.3 二－十进制编码器4.3.4 编码器应用举例4.4 译码器4.4.1 译码器的概念4.4.2 二进制译码器4.4.3 二－十进制译码器4.4.4 用译码器实现逻辑函数4.4.5 显示译码器4.4.6 译码器应用举例4.5 数据选择器与数据分配器4.5.1 数据选择器4.5.2 用数据选择器实现逻辑函数4.5.3 数据分配器4.5.4 数据选择器应用举例4.6 加法器4.6.1 半加器4.6.2 全加器4.6.3 多位加法器4.6.4 加法器应用举例4.6.5 加法器构成减法运算电路*4.7 比较器4.7.1 1位数值比较器4.7.2 集成数值比较器4.7.3 集成数值比较器应用举例4.8 码组转换电路4.8.1 BCD码之间的相互转换4.8.2 BCD码与二进制码之间的相互转换4.8.3 格雷码与二进制码之间的相互转换4.9 组合逻辑电路的竞争与冒险4.9.1 冒险现象的识别4.9.2 消除冒险现象的方法第5章触发器5.1 RS触发器5.1.1 基本RS触发器5.1.2 钟控RS触发器5.1.3 RS触发器应用举例5.2 D触发器5.2.1 电平触发D触发器5.2.2 边沿D触发器5.3 JK触发器5.3.1 主从JK触发器5.3.2 边沿JK触发器5.4 不同类型触发器的相互转换5.4.1 概述5.4.2 D触发器转换为JK、T和T＇触发器5.4.3 JK触发器转换为D触发器第6章寄存器与计数器6.1 寄存器与移位寄存器6.1.1 寄存器6.1.2 移位寄存器6.1.3移位寄存器应用举例6.2 异步N进制计数器6.2.1 异步n位二进制计数器6.2.2 异步非二进制计数器6.3 同步N进制计数器6.3.1 同步n位二进制计数器6.3.2 同步非二进制计数器6.4 集成计数器6.4.1 集成同步二进制计数器6.4.2 集成同步非二进制计数器6.4.3 集成异步二进制计数器6.4.4 集成异步非二进制计数器6.4.5 集成计数器的扩展6.4.6 集成计数器应用举例第7章时序逻辑电路的分析与设计7.1 概述7.1.1 时序逻辑电路的定义7.1.2 时序逻辑电路的结构7.1.3 时序逻辑电路的分类7.2 时序逻辑电路的分析7.2.1时序逻辑电路的分析步骤7.2.2 同步时序逻辑电路分析举例7.2.3 异步时序逻辑电路分析举例7.3 同步时序逻辑电路的设计7.3.1 同步时序逻辑电路的基本设计步骤7.3.2 同步时序逻辑电路设计举例第8章存储器与可编程器件8.1 存储器概述8.1.1 存储器的分类8.1.2 存储器的相关概念8.1.3 存储器的性能指标8.2 RAM8.2.1 RAM分类与结构8.2.2 SRAM8.2.3 DRAM8.3 ROM8.3.1 ROM分类与结构8.3.2 掩膜ROM8.3.3 可编程ROM8.3.4 可编程ROM的应用8.4 快闪存储器（Flash Memory）8.4.1 快闪存储器的电路结构8.4.2 闪存与其它存储器的比较8.5 存储器的扩展8.5.1 存储器的位扩展法8.5.2 存储器的字扩展法8.6 可编程阵列逻辑8.6.1 PAL的电路结构8.6.2 PAL器件举例8.6.3 PAL器件的应用8.7 通用阵列逻辑8.7.1 GAL的性能特点8.7.2 GAL的电路结构8.7.3 OLMC8.7.4 GAL器件的编程与开发8.8 CPLD、FPGA和在系统编程技术8.8.1 数字可编程器件的发展概况8.8.2数字可编程器件的编程语言8.8.3数字可编程器件的应用实例第9章D/A转换器和A/D转换器9.1 概述9.2 D/A转换器9.2.1 D/A转换器的电路结构9.2.2 二进制权电阻网络D/A转换器9.2.3 倒T型电阻网络D/A转换器9.2.4 D/A转换器的主要技术参数9.2.5 集成D/A转换器及应用举例9.3 A/D转换器9.3.1 A/D转换的一般步骤9.3.2 A/D转换器的种类9.3.3 A/D转换器的主要技术参数9.3.4 集成A/D转换器及应用举例第10章脉冲波形的产生与整形电路10.1 概述10.2 多谐振荡器10.2.1 门电路构成的多谐振荡器10.2.2 采用石英晶体的多谐振荡器10.3 单稳态触发器10.3.1 门电路构成的单稳态触发器10.3.2 集成单稳态触发器10.3.3 单稳态触发器的应用10.4 施密特触发器10.4.1 概述10.4.2 施密特触发器的应用10.5 555定时器及其应用10.5.1 电路组成及工作原理10.5.2 555定时器构成施密特触发器10.5.3 555定时器构成单稳态触发器10.5.4 555定时器构成多谐振荡器第11章数字集成电路简介11.1 TTL门电路11.1.1 TTL与非门电路11.1.2 TTL或非门电路11.1.3 TTL与或非门电路11.1.4 集电极开路门电路与三态门电路11.1.5 肖特基TTL与非门电路11.2 CMOS门电路11.2.1 概述11.2.2 CMOS非门电路11.2.3 CMOS与非门电路11.2.4 CMOS或非门电路11.2.5 CMOS门电路的构成规则11.3 数字集成电路的使用。

第六章时序逻辑电路时序逻辑电路简称时序电路，与组合逻辑电路并驾齐驱，是数字电路两大重要分支之一。

本章首先介绍时序逻辑电路的基本概念、特点及时序逻辑电路的一般分析方法。

然后重点讨论典型时序逻辑部件计数器和寄存器的工作原理、逻辑功能、集成芯片及其使用方法及典型应用。

最后简要介绍同步时序逻辑电路的设计方法。

6.1 时序逻辑电路的基本概念一．时序逻辑电路的结构及特点时序逻辑电路——电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路的原状态有关。

时序电路中必须含有具有记忆能力的存储器件。

存储器件的种类很多，如触发器、延迟线、磁性器件等，但最常用的是触发器。

由触发器作存储器件的时序电路的基本结构框图如图6.1.1所示，一般来说，它由组和电路和触发器两部分组成。

1 X i X Z1 Z jÊäÈëÐźÅÐźÅÊä³ö·¢Æ÷´¥·¢ÆÐźÅÊä³öÐźÅͼ6.1.1 ʱÐòÂß¼­µç·¿òͼ二．时序逻辑电路的分类按照电路状态转换情况不同，时序电路分为同步时序电路和异步时序电路两大类。

按照电路中输出变量是否和输入变量直接相关，时序电路又分为米里（Mealy）型电路和莫尔（Moore）型电路。

米里型电路的外部输出Z既与触发器的状态Q n有关，又与外部输入X有关。

第七章触发器及时序电路第一节RS触发器一、填空题1触发器具有_______ 个稳定状态，在输入信号消失后，它能保持 __________ 不变。

2、“与非”门构成的基本RS触发器，输入端是 ____________ 和_____________ ；输出端是 _____________ 和_____________________ ，将 _____________ 称为触发器的0状态，称为触发器的1状态。

3、“与非”门构成的基本RS触发器R D =1，S D =0时，其输出状态为 ____ 。

4、触发器电路中，R D端、S D端可以根据需要预先将触发器____________ 或_______ ，而不受的同步控制。

5、同步RS 触发器状态的_________ 与___________ 同步。

二、判断题（正确的在括号中打“，错误的打“X” ））1、触发器只需具备两个稳态功能，不必具有记忆功能。

2、基本RS触发器要受时钟的控制。

3、Q n+1表示触发器原来所处的状态，即现态。

4、当CP处于下降沿时，触发器的状态一定发生翻转。

二、绘图题1、设“与非”门组成的基本RS触发器的输入信号波形如图所示，试在输入波形下方画出Q和Q端的信号波形。

R ----- ----------------------QQ2、已知同步RS触发器的S、R、CP脉冲波形如图所示。

试在它们下方画出Q端的信号波形（设触发器的初始状态为0）R -------------- ---------Q第二节JK触发器一、填空题1、在时钟脉冲的控制下，JK触发器根据输入信号J、K的不同情况，具有______、、和功能。

2、在时钟脉冲下，JK触发器输入端J = 0、K = 0时，触发器状态为_________ ; J= 0、K = 1时，触发器状态为 ________ ; J= 1、K = 0时，触发器状态为_______ ;J= 1、K = 1时，触发器状态随CP脉冲的到来而。

第7章 时序逻辑电路7.1 概述时序电路在任何时刻的稳定输出，不仅与该时刻的输入信号有关，而且还与电路原来的状态有关。

图7.1.1 时序逻辑电路的结构框图2、时序电路的分类 （1） 根据时钟分类同步时序电路中，各个触发器的时钟脉冲相同，即电路中有一个统一的时钟脉冲，每来一个时钟脉冲，电路的状态只改变一次。

异步时序电路中，各个触发器的时钟脉冲不同，即电路中没有统一的时钟脉冲来控制电路状态的变化，电路状态改变时，电路中要更新状态的触发器的翻转有先有后，是异步进行的。

（2）根据输出分类米利型时序电路的输出不仅与现态有关，而且还决定于电路当前的输入。

穆尔型时序电路的其输出仅决定于电路的现态，与电路当前的输入无关；或者根本就不存在独立设置的输出，而以电路的状态直接作为输出。

7.2 时序逻辑电路的分析方法时序电路的分析步骤：电路图 时钟方程、输出方程、驱动方程 状态方程 计算 状态表（状态图、时序图） 判断电路逻辑功能 分析电路能否自启动。

7.2.1 同步时序电路的分析方法 分析举例：[例7.2.1]7.2.2 异步时序电路的分析方法 分析举例：[例7.2.3] 7.3 计数器概念：在数字电路中，能够记忆输入脉冲CP 个数的电路称为计数器。

计数器累计输入脉冲的最大数目称为计数器的“模”，用M 表示。

计数器的“模”实际上为电路的有效状态。

计数器的应用：计数、定时、分频及进行数字运算等。

计数器的分类：(1)按计数器中触发器翻转是否同步分：异步计数器、同步计数器。

(2)按计数进制分：二进制计数器、十进制计数器、N 进制计数器。

(3)按计数增减分：加法计数器、减法计数器、加/减法计数器。

7.3.1 异步计数器X X Y 1Y m输入输出一、异步二进制计数器1、异步二进制加法计数器分析图7.3.1 由JK触发器组成的4位异步二进制加法计数器。

分析方法：由逻辑图到波形图（所有JK触发器均构成为T/触发器的形式，且后一级触发器的时钟脉冲是前一级触发器的输出Q），再由波形图到状态表，进而分析出其逻辑功能。

时序逻辑电路的结构时序逻辑电路是一种数字电路，其输出不仅取决于当前的输入，还与之前的输入序列有关。

这种电路主要由组合逻辑电路和存储元件组成，存储元件用来存储状态信息。

下面将从五个方面详细介绍时序逻辑电路的结构。

1.输入和输出信号时序逻辑电路具有一组输入信号和一组输出信号。

输入信号用于改变电路的状态，而输出信号则表示电路的当前状态。

与组合逻辑电路不同的是，时序逻辑电路的输出信号不仅与当前的输入信号有关，还与其内部存储的状态信息有关。

2.存储元件存储元件是时序逻辑电路的核心部分，用于存储状态信息。

常见的存储元件包括触发器和寄存器等。

触发器在特定的时钟脉冲边缘触发下，根据输入信号的变化更新内部状态；寄存器则能够保存一个二进制数位的序列，常用于实现计数器、移位器等功能。

3.逻辑门逻辑门是实现逻辑运算的电路元件，用于处理输入信号并产生输出信号。

在时序逻辑电路中，逻辑门通常与存储元件配合使用，以实现特定的功能。

常见的逻辑门有与门、或门、非门等，这些门电路能够实现基本的逻辑运算。

4.时钟信号时钟信号是时序逻辑电路中控制电路运行的关键信号。

时钟信号通常是一个周期性的脉冲信号，用于控制触发器的触发时刻和状态更新。

在同步时序逻辑电路中，所有存储元件都在同一时钟信号的控制下进行状态更新。

5.反馈信号反馈信号是指从时序逻辑电路的输出端返回的信号，用于影响电路的下一个状态。

反馈信号通常由存储元件的输出提供，并作为输入信号的一部分影响下一个状态的计算。

通过适当的反馈设计，可以实现各种复杂的时序逻辑功能，如计数器、移位器等。

时序逻辑电路是一种重要的数字电路类型，其结构包含输入和输出信号、存储元件、逻辑门、时钟信号和反馈信号等方面。

通过这些组成部分的协同工作，时序逻辑电路能够实现各种复杂的逻辑功能，并在数字系统中得到广泛应用。

了解时序逻辑电路的结构和工作原理对于设计、分析和应用数字系统具有重要意义。
