6物料提升机(龙门架、井字架)

物料提升机（龙门架、井字架）检查标准一、架体制作架体形式为门架式和井架式,并规定提升机构是以地面卷扬机为动力、沿导轨做垂直运行的提升机。

1.物料提升机架体应符合下列规定：（1）物料提升机必须使用厂家生产的定型产品，必须经法定部门鉴定检验合格；（2）提升机的设计、制造、安装和使用，必须符合《龙门架及井架物料提升机安全技术规范》的要求；（3）禁止使用企业自己生产制造的物料提升机。

二、限位保险装置2.吊篮停靠装置物料提升机是只准运送物料不准载人的提升设备,物料提升机必须按照要求设置安全停靠装置。

（1）安全停靠装置。

当吊篮运行到位时,停靠装置能将吊篮定位,并能可靠地承担吊篮自重、额定荷载及吊篮内作业人员和运送物料时的工作荷载。

安全检查时应做动作试验验证。

（2）断绳保护装置。

是安全停靠的另一种型式,即当吊篮运行到位作业人员进入吊篮内作业,或当吊篮上下运行中，若发生断绳时,此装置迅速将吊篮可靠地停住并固定在架体上,确保吊篮内作业人员不受害。

此种装置可靠性差,必须在装有断绳保护装置的同时,还要求有安全停靠装置。

3.安全装置应定型化物料提升机虽具有安全装置,但从实际运行中和动作试验中考核,其灵敏度、可靠度都不能满足要求,从而影响生产达不到安全效果。

各种安全装置从设计、使用到定型,应该是一个不断完善的过程，大家推广使用的应该是既灵敏可靠又构造简单便于管理的装置。

4.超高限位装置或称上极限限位器,主要作用是限定吊篮的上升高度，（吊篮上升的最高位置与天梁最低处的距离不应小于3m）,安全检查时应做动作试验验证。

（D当动力采用可逆式卷扬机时,超高限位可采取切断提升电源方式，电机自行制动停车,再开动时电机反转使吊篮下降。

(2)当动力采用摩擦式卷扬机时,超高限位不准采用切断提升电源方式,否则会发生因提升电源被切断，吊篮突然滑落的事故。

应采用到位报警(响铃)方式，以提示司机立即分离离合器,并用手刹制动,然后慢慢松开制动使吊篮滑落。

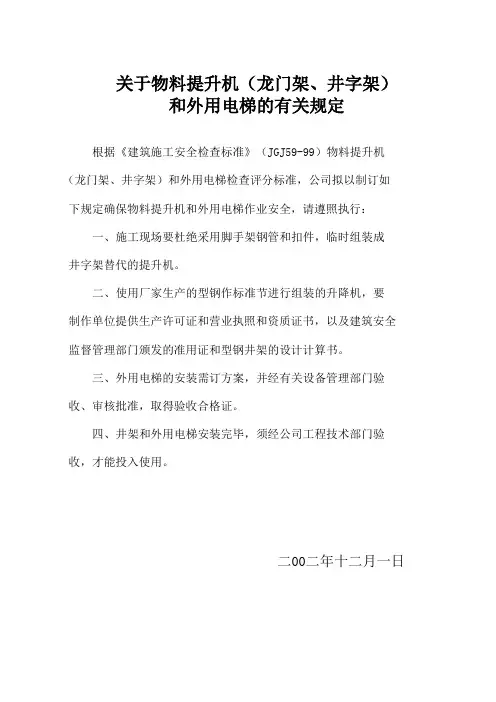

关于物料提升机（龙门架、井字架）
和外用电梯的有关规定
根据《建筑施工安全检查标准》（JGJ59-99）物料提升机
（龙门架、井字架）和外用电梯检查评分标准，公司拟以制订如
下规定确保物料提升机和外用电梯作业安全，请遵照执行：
一、施工现场要杜绝采用脚手架钢管和扣件，临时组装成
井字架替代的提升机。

二、使用厂家生产的型钢作标准节进行组装的升降机，要
制作单位提供生产许可证和营业执照和资质证书，以及建筑安全 监督管理部门颁发的准用证和型钢井架的设计计算书。

三、外用电梯的安装需订方案，并经有关设备管理部门验
收、审核批准，取得验收合格证。

四、井架和外用电梯安装完毕，须经公司工程技术部门验
收，才能投入使用。

二00二年十二月一日。

物料提升机（龙门架、井字架）和外用电梯的有关规定为确保企业生产和办公场合的安全运行，维护员工和资产的安全，依法保护环境，合理利用资源，在使用物料提升机（龙门架、井字架）和外用电梯过程中，订立以下规定：一、物料提升机（龙门架、井字架）的管理规定1.物料提升机的选用原则：–选择符合国家标准的产品，确保质量可靠、性能稳定。

–严禁购买、使用无证产品或质量不合格产品。

–需要购买新设备时，应由企业法务人员与技术部门共同参加，确保合法合规。

2.物料提升机的安装和维护：–安装人员必需具备相关专业知识和技能证书，经过培训并取得合格证书后方可进行安装操作。

–定期对物料提升机进行检查、维护，确保设备运行正常。

–对于显现故障的物料提升机，应及时维护和修理或更换设备，维护和修理人员也必需具备相关培训和技能证书。

3.物料提升机的使用规定：–严禁超载使用物料提升机，应依据设备规定的承载本领合理调配物料重量。

–在使用物料提升机过程中，应有专人负责操作，并依照操作手册和标识进行操作。

–使用物料提升机时，应确保四周区域无人员停留，以防意外损害。

–物料提升机使用完毕后，应进行清理和维护，保持设备的乾净和正常使用状态。

4.物料提升机事故报告和记录：–显现任何物料提升机事故，必需立刻向上级主管报告，并做好认真的事故记录。

–针对物料提升机事故，企业法务人员应帮助有关部门进行事故调查，追究责任，并采取适当的矫正和防备措施。

二、外用电梯的管理规定1.外用电梯的选用原则：–外用电梯应选用符合国家标准的产品，确保安全可靠。

–严禁购买、使用无证产品或质量不合格产品。

–外用电梯的购买、安装等项目，应由企业法务人员与技术部门共同参加，确保合法合规。

2.外用电梯的安装和维护：–外用电梯的安装应由具备相关专业知识和技能证书的人员进行，并依照规范进行施工。

–外用电梯应定期进行检查、维护，保证设备的正常运行。

–显现故障的外用电梯应及时进行维护和修理或更换设备，并由具备相关培训和技能证书的人员进行操作。

《龙门架、井字架、物料提升安全技术规范》JGJ88-1992龙门架及井架物料提升机安全技术规范（JGJ88-1992）第一章总则第1．0．1条为使龙门架及井架物料提升机（简称提升机）的设计、制作符合安全要求和在施工中得到正确使用，保证施工及人身安全，制订本规范。

第1．0．2条本规范适用于新建、整修、拆除等工程施工中，额定起重量在2000kg 以下，以地面卷扬机为动力、沿导轨做垂直运行的高、低架物料提升机。

注：提升高度30m以下（含30m）为低架；提升高度31~150mm为高架。

第1．0．3条提升机设计、制造、安装和使用，除应符合本规范外，尚应符合国家现行的《起重机械安全规程》等有关标准的规定。

第二章一般规定第2．0．1条制造提升机应先提出设计方案，并有图纸、计算书和质量保证措施。

第2．0．2条提升机应有产品标牌，标明额定起重量，最大提升速度、最大架设高度、制造单位、产品编号及出厂日期。

第2．0．3条提升机吊篮与架体的涂色应有明显区别。

第2．0．4条提升机出厂前，应按规定进行检验，并附产品合格证。

第2．0．5条安装提升机架体的人员，应按高处作业人员要求，经过培训持证上岗。

第2．0．6条提升机在安装完毕后，必须经正式验收，符合要求后方可投入使用。

第2．0．7条使用单位应根据提升机的类型制订操作规程，建立管理制度及检修制度。

第2．0．8条使用单位应对每台提升机建立设备技术档案，其内容应包括：验收，检修，试验及事故情况。

第2．0．9条应配备经正式考试合格持有操作证的专职司机。

第三章结构设计与制造第一节结构设计第3．1．1条提升机钢结构（以下简称结构）的设计，应满足制造、运输、安装、使用等各种条件下的强度、刚度和稳定性要求，其结构计算应符合现行国家标准《钢结构设计规范》的规定。

第3．1．2条结构设计时应考虑下列荷载：一、工作状态下的计算荷载。

包括：自重、提升荷载和工作状态下的风荷载；二、非工作状态下的计算荷载。

物料提升机（井字架、龙门架）使用防护井字架、外用电梯首层进料口一侧应搭设长度不小3-6m，宽于架体两侧各1m，高度不低于3m的防护棚，防护棚两侧必须用密目安全网进行封闭，楼层卸料平台应平整、坚实，便于施工人员施工和行走，并设置可靠的工具式防护门，两侧应绑两道护身栏，并用密目网封闭。

通道监控建筑物的出入口处采用钢管架子搭设长3米、宽于出入通道两侧各1米的防护棚，棚顶满铺不小于5厘米厚的脚手板，并与架子栓结牢固；非出入口和通道两侧必须立挂安全网封闭严密。

设置正反斜支撑。

建筑物东南角距居民楼太近，施工时应根据实际情况，搭设护头棚。

通道内不得堆放杂物。

洞口、临边防护监控临口临边防护挂明显警示牌。

防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度不低于1.2m，下杆离地高度为0.5～0.6m，并设置固定的高度不低于180㎜的挡脚板，用密目安全网进行封闭。

护栏除经设计计算外，横杆长度大于2m时，必须加设栏杆柱。

栏杆柱的固定及与横杆的连接形成的整体构造应在任何一处均能经受任何方向的1000N外力。

楼板、屋面和平台处人孔、天窗、地板门、管线、设备预留等洞口，均应按洞口防护设置稳固的盖件。

楼板预留洞：1.5米1.5米以下的孔洞加设固定盖板，1.5米1.5米以上的孔洞，四周设两道钢管护身栏杆，中间支挂水平安全网。

洞口盖板未经允许任何人不得随意移动。

电梯井口设不低于1.2米高的金属防护门或防护栏杆。

电梯井内首层和首层以上每隔两层并最多隔10m设一道安全网。

安全网要封闭严密。

电梯井内不得做垂直运输通道和垃圾通道。

墙面等处的竖向洞口，凡落地的洞口应设置防护门或绑防护栏杆，下设挡脚板。

低于80㎝的竖向洞若观火，应加设1.2m高的临时护栏。

分层施工的楼梯口、楼梯段边及休息平台处必须安装临时护栏。

顶层楼梯口应随工程结构进度安装正式防护栏杆。

回转式楼梯间应支设道层水平安全网，每隔4层设一道水平安全网。

阳台栏板应随工程结构进度及时进行安装。

建筑施工垂直运输机械设备安全常识施工现场用来解决物料上下运输的设备叫垂直运输设备。

1、常用的垂直运输设备施工现场常用的垂直运输设备有：物料提升机（龙门架、井字架），外用电梯（人、货两用电梯）和塔吊、高处作业吊篮等。

2、使用龙门架、井字架提升物料注意事项（1）运散料应装箱或装笼。

（2）运长料时，不得超出吊篮；在吊篮内立放时，应捆绑牢固，防止坠落。

（3）吊篮内物料要摆放均匀，防止提升时重心转移。

（4）龙门架、井字架的缆风绳必须拴在专用地锚上，不得拴在树上、电线杆上或不符合要求的物体上，不准随意拆除。

（5）物料提升机在施工中仅供提升建筑材料、小型设备等使用，严禁载人上下。

3、龙门架、井字架运行中禁止穿越和检修龙门架、井字架的进出料平台口必须加装防护门，防止吊篮运行中物料坠落伤人。

搭设防护棚时，须沿通道两侧挂密目网封闭，防止吊篮运行中有人从棚外进入架体中、吊篮坠落或物料坠落伤人。

龙门架、井字架运行中不能检修，发上故障后，应立即停止，拉闸并做好防坠落后检修，修好后才能继续运行。

4、外用电梯使用注意事项（1）外用电梯为人、货两用电梯。

限定载人数量及载物重量的标牌应悬挂在明显处，以便提醒乘梯人员及运送物料不得超载。

（2）地面防护围栏的高度不应低于1.5m，围栏门应装有机电联锁装置，使吊笼只有位于底部规定位置时围栏门才能开启，且在门开启后吊笼不能启动。

（3）各停层应设置层门或停层栏杆，层门或停层栏杆不应突出到吊笼的升降通道上。

（4）层门净高度不应低于1.80m，层门的净宽度与吊笼进出口宽度之差不得大于120mm。

（5）层门应保证在关闭时人员不能进出，层门锁紧装置及其附件的安装位置应设在人员不易碰触之处。

（6）不设通道层门处应设停层栏杆，停层栏杆的开、关可采用手动，但不能受吊笼运动的直接控制。

（7）施工升降机司机应具备相应条件，并经有关部门培训合格后，持证止岗。

5、塔吊吊装物料注意事项（1）吊物前应对索具进行检查、符合要求才能使用。

物料提升机的设备组成和组成结构介绍
物料提升架(机)(井字架)简称提升机。

它是建筑施工中用来解决垂直运输常用的一种即简单又方便的起重设备，一般由底盘，井架体(标准节)、天梁、架轨、吊篮、滑轮组、摇臂和电动卷扬机，钢丝绳、缆风绳(附墙架)、地锚及各种安全防护装置等组成，属于一种不定型的半机械化产品。

一、龙门架提升机以地面卷扬机为动力，由两根立柱与天梁和地梁构成门式架体的提升机，吊篮(吊笼)在两立柱中间沿轨道作垂直运动。

也可由2台或3台门架并联在一起使用。

二、井架提升机以地面卷扬机为动力，由型钢组成井字形架体的提升机，吊篮(吊笼)在井孔内沿轨道作垂直运动。

可组成单孔或多孔井架并联在一起使用。

三、立柱提升机架体支承天梁的结构件，其外部可支撑和引导吊篮作垂直运动。

立柱可制作成标准节，按设计规定高度进行现场组装。

四、天梁安装在提升机架体顶部的横梁，支承顶端滑轮的结构件。

五、吊篮(吊笼) 装载物料沿提升机导轨作升降运行的部件。

六、物料提升架自动平层系统用于建筑施工用机械设备的自动控制和安全防护。

用微电脑电子技术，选用微电脑中央处理器作为主控单元，自学习过程采用优化算法进行楼层数的设定，避免了误差积累，使平层位置最准确。

同时还具有调试、操作简单、性能完善等特点，对物料提升机能够进行安全保护。

龙门架及井架物料提升机安全技术规范(JGJ88—1992)龙门架、井架作为垂直运输设备，各地现场施工普遍使用，但是由于制作无设计、使用无标准，一些单位往往粗制滥造任意使用，致使事故连连发生。

为此建设部对龙门架、井架的设计、制作、使用、管理进行了规定。

《规范》就是按照设计、制造、安装、拆除、使用与管理的程序进行编制的。

一、《规范》主要特点(I)标题明确规定了“物料提升机”，属于起重机类别，不属于大型工具，它像外用电梯、塔式起重机一样，是由标准节或标准件组成架体，由滑轮组及钢丝绳组成传动机构，再配上卷扬机作动力，使装载物料的吊篮在架体内升降，完成起重机的全部工作。

从升降机的使用分类，大体上分为：载人电梯、人货两用梯和物料升降机，这种提升机基本上是属于第三类的，在上下运行中严禁载人，但吊篮升到位置后，需要上人进入吊篮中推车卸料，所以要另外再加一套安全保险装置，以解决卸料时人员的安全问题。

目前全国各地提升机种类较多，但受力形式和工作条件有的差异很大，所以在总则中进一步说明此规范规定的提升机，主要是“以地面卷扬机为动力，沿导轨做垂直运行的”提升机，不包括用井字架身，顶部上塔臂做回转的提升机。

(2)按照实际使用条件，把提升机按架体的高度分为高架提升机和低架提升机，低架提升机是指高度在30m以下的，高架是指30m以上。

以30m分界是考虑：第一从使用上，大量的建筑在七层以下，一般为六层一七层住宅楼，24m高的提升机基本上可以满足使用，所以规定了30m，对一般低建筑都可满足使用；第二是从使用条件和受力条件出发，在高层和超高建筑施工中，为配合装修工程也采用了提升机，出现了架体高达lOOm到150m，或者更高，这些提升机的使用条件及受力情况有了变化，它不像30m以下低架提升机那样普遍，在各方面要求严一些也是符合实际情况的。

(3)关于最大起重量问题。

《规范》初稿定为1000kg，后来改为1500kg，最后按一些地区意见改为2000kg。

物料提升机安全技术物料提升机是以卷扬机为动力,以底架、立柱及天梁为架体,以钢丝绳为传动，以吊笼为载体的一种施工现场常用的垂直运输设备。

物料提升机构造简单,安装拆卸和使用方便，适合于低层房星的施工。

施工现场使用的物料提升机只能教物，不能载人，在功能上属于货用施工升降机,其性能参数与型号标识均采用施工升降机表示方法。

物料提升机分类按结构形式的不同,物料提升机可分为龙门架式物料提升机和井架式物料提升机。

1.龙门架式物料提升机龙门架式物料提升机以地面卷扬机为动力，由两根立柱与天梁构成龙门架式架体，吊篮(吊笼)在两立柱间沿轨道做垂直运动。

2.井架式物料提升机井架式物料提升机以地面卷扬机为动力，由型钢组成井字架体，吊笼在井孔内或架体外沿轨道做垂直运动。

物料提升机组成1.基础物料提升机的基础应能承受最不利工作条件下的全部荷载。

30m及以上物料提升机的基础应进行设计计算。

30m以下物料提升机的基础，当设计无要求时应符合下列要求:(1)基础土层的承载力,不应小于80 kPa.(2)基础混凝土强度等级不应低于C20,厚度不应小于300mm.(3)基础表面应平整,水平度不应大于10mm.(4)基础周边应有排水设施。

2.架体结构(1)架体:架体由型钢按立柱、平撑、斜撑杆件组成，焊成格构式标准节,其断面可组成三角形、矩形,其具体尺寸经计算选定。

井架的架体由四边的杆件组成，形状如“井”字的截面，般是用单根角钢按-定尺寸由螺栓连接而成，小型井架也可预先在工厂组焊成一定长度的标准节,运至工地后安装。

龙门架的架体由两根立柱组成，形状如门框,其结构更简单，且制造容易,用钢量少，装拆更方便。

龙门架的立柱刚度和整体稳定性较井架差,常用于低层建筑。

(2)天梁:天梁是安装在架体顶部的横梁,是主要受力部件,以承受吊篮自重及物料重量。

天梁上装设能固定起升钢丝绳尾端的装置及滑轮。

(3)吊笼:吊笼是装载物料沿架体上的导轨做上下运行的部件。

吊笼底板应有防滑、排水功能。

《龙门架、井字架、物料提升安全技术规》JGJ88-1992龙门架及井架物料提升机安全技术规（JGJ88-1992）第一章总则第1．0．1条为使龙门架及井架物料提升机（简称提升机）的设计、制作符合安全要求和在施工中得到正确使用，保证施工及人身安全，制订本规。

第1．0．2条本规适用于新建、整修、拆除等工程施工中，额定起重量在2000kg以下，以地面卷扬机为动力、沿导轨做垂直运行的高、低架物料提升机。

注：提升高度30m以下（含30m）为低架；提升高度31~150m为高架。

第1．0．3条提升机设计、制造、安装和使用，除应符合本规外，尚应符合国家现行的《起重机械安全规程》等有关标准的规定。

第二章一般规定第2．0．1条制造提升机应先提出设计方案，并有图纸、计算书和质量保证措施。

第2．0．2条提升机应有产品标牌，标明额定起重量，最大提升速度、最大架设高度、制造单位、产品编号及出厂日期。

第2．0．3条提升机吊篮与架体的涂色应有明显区别。

第2．0．4条提升机出厂前，应按规定进行检验，并附产品合格证。

第2．0．5条安装提升机架体的人员，应按高处作业人员要求，经过培训持证上岗。

第2．0．6条提升机在安装完毕后，必须经正式验收，符合要求后方可投入使用。

第2．0．7条使用单位应根据提升机的类型制订操作规程，建立管理制度及检修制度。

第2．0．8条使用单位应对每台提升机建立设备技术档案，其容应包括：验收，检修，试验及事故情况。

第2．0．9条应配备经正式考试合格持有操作证的专职司机。

第三章结构设计与制造第一节结构设计第3．1．1条提升机钢结构（以下简称结构）的设计，应满足制造、运输、安装、使用等各种条件下的强度、刚度和稳定性要求，其结构计算应符合现行国家标准《钢结构设计规》的规定。

第3．1．2条结构设计时应考虑下列荷载：一、工作状态下的计算荷载。

包括：自重、提升荷载和工作状态下的风荷载；二、非工作状态下的计算荷载。

包括：自重和非工作状态下的风荷载；三、荷载的计算应符合现行国家标准《建筑结构荷载规》的规定。

物料提升机（龙门架、井字架）安全技术要求1、制作安装：基础及架体安装符合设计要求。

2、限位保险装置：提升机必须设有断绳保护装置、安全停靠装置、超高限位装置，30米以上高架提升机还必须有下极限限位装置、缓冲器和超载限制器，安全装置齐全可靠。

3、架体稳定：⑴采用缆风绳固定的须采用直径大于9.3毫米的圆股钢丝绳，提升架高度抵于20米时设一组，20米——30米时设2组；缆风绳应对称设置，与地面角度在45°—60°，地锚应采用不少于2根钢管并列设置，间距50厘米，入土深度大于1.7米，并使用话篮螺丝，开口设保险，绳卡两端均不少于3只，直径相匹配。

⑵高架提升机必须使用连墙杆稳定架体，连墙杆间距不大于9米，建筑物顶部必须设连墙杆，提升机自由高度不得大于6米，连墙杆与架体与建筑物必须连接可靠，宜采用焊接方式，形成稳定结构，不得连接在脚手架上。

4、钢丝绳：起重钢丝绳不得断股、变形、油芯外露等现象，断丝毛刺、锈蚀不得超过标准；钢丝绳必须设过道保护，下设拖轮以防拖地，上设盖板中间留有观察孔；起重钢丝绳不得有接头，绳卡必须3只以上。

5、卸料平台防护：卸料平台单独搭设，不得与脚手架连接；平台两侧应设1.2米高防护栏杆和30厘米高踢脚杆，并用密目网封闭；平台板采用4厘米以上厚木板铺设严密、牢固，平台口应定型化安全门，并有防止安全门外开措施；地面进料口应搭设三面防护棚，并要求50厘米翻边，宽度（低架为3米、高架5米），且为双层棚。

6、吊篮：吊篮应做用合格的定型产品；吊篮两侧应设置高度不低于1米的安全档板或挡网，上部应有防护顶板；进出口应设置安全门，并要求定型化、工具化；高架提升机应采用封闭式的吊笼，吊篮提升应使用双根钢丝绳。

7、架体：架体的垂直度不得超过高度的3‰，且垂直偏不超过20厘米；架体三侧设安全围网，严禁不起在架体上设置摇臂把杆。

8、传动系统：卷扬机安装应平整、牢固，卷筒上钢丝缠绕整齐，并不少于3圈；卷筒边缘设置防止钢丝绳脱出的防护罩；第一个导向滑轮与架体应刚性连接；与卷筒中心的距离应大于卷筒宽度的15倍，滑轮直径与钢丝绳的比值；低架不小于25，高架不小于30；滑轮翼缘不得破损。

2024年物料提升机安全技术要点第一节拆装物料提升机1、物料提升机（龙门架、井字架），特别是低架（高度在30m以下）的提升机，多数不是正规厂家生产，而是施工企业自己制作。

这类装置结构无设计依据。

制作无工艺要求，产品粗制滥造，验收无检验手段，是造成重大事故的隐患。

2、严格执行《龙门架及井字架无机料提升机安全技术规范》（以下简称《规范》）。

架体必须按照《规范》的要求进行设计计算，并经上级相关部门和总工程师的审批签字后，按照设计图纸进行加工制造。

3《规范》不包括使用脚手架钢管和扣件做材料，在施工现场临时搭设的井字架，而是指采用型钢材料，预制成标准件或标准节，到施工现场按照设计图纸进行组装的架体。

4若使用厂家生产的产品必须有产品合格证和有关部门的鉴定材料和市级建筑安全监督管理部门核发的准用证。

5物料提升机由产权单位负责编制拆装施工方案，产权单位负责人审批签字，并负责安装和拆卸。

安装完毕后，由产权单位会同施工单位共同进行检查试验，验收合格后共同签字，方准投入使用。

（1）实验前，对物料提升机和试验现场进行全面检查，确认符合要求，方准试验。

(2)空载试验。

在空载情况下，按照物料提升机正常工作时所需的各种运行动作，包括上升、下降、变速、制动等，在全程范围内以各种工作速度反复试验，不少于3次。

（3）额定荷载试验。

吊篮内按设计规定的荷载，按偏心位置1/6交点处，然后按空载试验动作反复进行，不少于3次。

（4）试验中检查动作和安全装置的可靠性，有无异常现象，金属结构不得出现永久变形、可见裂纹、油漆脱落、节点松动以及振颤、过热的现象。

将检查结果和实验过程中检验的情况按照要求认真填写在验收记录表中，供验收组审定。

第二节安全保护装置1吊蓝停靠装置。

物料提升机是专门运送物料，不准载人的提升设备。

当吊篮在空中运行到位时，作业人员进入吊篮内装料或卸料，万一此时吊篮的钢丝绳突然断开，在吊篮内作业人员必须会随吊篮坠落伤亡，所以在吊篮停靠时，需有一种安全装置，将吊篮托起定位，能承担吊篮自重、物料荷载和吊蓝内装卸料人员荷载，对作业人员进行安全保护。

上海美亚金桥能源公司80米烟囱井架拆处方案编制：审核：批准：南通四建集团有限公司一、编制依据龙门架及井字架物料提升机安全技术规范JGJ88-92《建筑施工安全检查标准》JGJ59-99上海市建筑施工安全检查标准实施细则二、工程概况本工程为80米烟囱工程，方形钢筋混凝土结构，-0.30m处筒壁的外部尺寸为6000mm，上口+79.7米处筒壁外部尺寸为2800mm，筒壁为C30钢筋混凝土结构，总混凝土量约为384m³。

由此可见本工程适合无井架施工。

三、提升架安装烟囱提升井架组装是烟囱滑模施工的操作平台最重要的一道环节，因此，组装时要格外认真谨慎。

作业人员组成脚手架拆除必须由持有上岗证的架子工拆除。

设一名指挥人员架子工组长和架子工４名。

1、滑模平台组装顺序：1）滑模装置应按提升架布置作业设计进行，滑模组装的部件及附件运到现场后要清点，所差的部件及时加工，以保证组装的速度及质量。

2）滑模组装的次序一般为：清理除去钢筋上的混凝土残渣——放出烟囱的中心线、中心点和模板控制线、提升架控制线——绑扎和安装平台同一标高范围内的钢筋——搭设内外门架腿用临时钢管支撑架——安装内、中、外围圈——安装辐射梁和斜拉丝——安装提升架——安装模板——满铺平台板——安装平台上的护栏——安装千斤顶——安装液压控制装置，垂直运输系统——安装通讯线路——安装支承杆——安装内外脚手架——挂安全网——————全面检查合格后开始滑升。

2、提升井架组装：①、提升井架组装前事先由项目技术负责人向作业班组长做书面安全技术交底，再由作业班组长向操作人员进行安全技术交底和安全教育，有关施工及操作人员应熟悉施工图及模板工程的施工设计。

②本工程采用一孔井架，井架由一孔底座、大力管、水平管、斜管、上下花鼓圈、天轮、地轮、摇头拔杆、大斜撑等组成。

③井架组装先组装操作平台以上部分待烟囱滑升到5M以上再组装地面上的一孔井架。

④提升架组装应使与其围圈之间紧密结合，其中心位置应与烟囱的中心为准，保证在同一圆心上误差不得大于5MM，使立柱保证垂直，上下横梁水平，安装时应用水准仪，线坠仔细进行核对，各相对高差不得大于30MM，周围半径误差不得大于50MM。

物料提升机（井字架、龙门架）使用防护提升机是一种常用的物料运输设备，广泛应用于建筑工地、仓库、物流中心等场所。

然而，由于物料提升机的工作环境较为恶劣，存在一定的安全风险。

因此，在使用物料提升机时，必须要做好相应的防护措施，以保障人员的生命安全和设备的正常运行。

物料提升机的防护措施主要有两个方面：井字架的防护和龙门架的防护。

首先，我们来看井字架的防护。

井字架是一种常见的物料提升机结构，由柱子和横梁组成。

在使用井字架时，应注意以下几点：1. 安装固定护栏：井字架周围应设置固定的护栏，护栏高度应符合安全规范，防止人员误入机器内部。

2. 加装警示标识：在井字架的显眼位置应设置警示标识，提醒人员注意危险，禁止随意靠近。

3. 检查井字架的结构稳定性：井字架必须经过经过专业工程师设计和严格的质量控制，确保其结构稳定牢固，不易发生变形和倾斜。

4. 定期检修和维护：井字架作为物料提升机的重要组成部分，需要定期检修和维护，确保其正常运行和安全可靠。

接下来，我们来看龙门架的防护。

龙门架是另一种常见的物料提升机结构，它由支柱、横梁和纵梁等组成。

在使用龙门架时，应注意以下几点：1. 设置限位开关：龙门架上应设置限位开关，当提升机达到上限或下限时，能够自动停止运行，防止物料超出设定的范围。

2. 加装安全保护装置：龙门架上应加装安全保护装置，如防护网和防护门等，防止人员误入危险区域。

3. 控制系统的安全性：龙门架的控制系统应具备良好的安全性能，如过载保护、防止起重过程中的意外停电等功能。

4. 定期检查电气设备：龙门架上的电气设备应定期检查，确保其正常运行。

5. 培训操作人员：使用龙门架的操作人员应经过专业培训，熟悉操作规程和安全知识，严格按照规定操作。

除了以上介绍的几点，还需要注意以下一些常见的物料提升机在使用过程中容易出现的问题：1. 超载：物料提升机在使用时，要严格按照规定的载重范围进行操作，切勿超载，以免发生意外。

2. 高空坠物：物料提升机在上升或下降的过程中，很容易导致高空坠物，因此在提升机上不能丢弃或抛掷物品。

物料提升机（龙门架、井字架）的安全控制要点
1、提升机宜选用可逆式卷扬机，高架提升机不得选用摩擦式卷扬机。

卷筒边缘必须设置防止钢丝绳脱出的防护装置。

2、钢丝绳端部的固定当采用绳卡时，绳卡应与绳径匹配，其数量23个，间距2钢丝绳直径的6倍。

绳卡滑鞍放在受力绳的一侧，不得正反交错设置绳卡。

3、提升机应具有下列安全防护装置并满足其要求：安全停靠装置；断绳保护装置；楼层口停靠栏杆（门）吊篮安全门；上料口防护棚；上极限限位器；下极限限位器；紧急断点开关；信号装置；缓冲器；超载限制器；通信装置。

4、提升机基础应有排水措施。

距基础边缘5m范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。

5、附墙架与架体及建筑之间，均应采用刚性件连接，并形成稳定结构，不得连接在脚手架上，严禁使用钢丝绑扎。

6、缆风绳应在架体四角有横向缀件的同一水平面上对称设置，使其在结构上引起的水平分力处于平衡状态。

7、物料提升机经验收合格后方可使用，操作时应遵守有关安全技术标准、规范、
规程和使用说明书中的有关规定进行。

施工安全管理：物料提升机（龙门架、井
字架）钢丝绳
1、钢丝绳磨损、断丝达到报废标准的，扣8分
钢丝绳报废标准可参考如下：
继丝数满足GB5144-85中钢丝绳的报废标准：
（1）钢丝绳表面磨损或腐蚀使原钢丝绳的名义直径减少70%。

（2）钢丝绳失去正常状态，产生波浪形、绳股挤出、钢丝挤出、绳径局部增大或减少、钢丝绳被压扁、扭结、弯折等变形情况。

2、钢丝绳锈蚀、缺油，扣2-4分
当钢丝绳锈蚀时，按有关折减系数进行折减后的报废丝数执行。

钢丝绳缺油时，将加速磨损，从而导致报废。

故钢丝绳在使用时，每月要润滑一次。

3、绳卡不符合规定，扣2分
绳卡的要求为：绳卡规格应与钢丝绳的绳径相匹配，数量不得少于3个，间距不得小于钢丝绳直径的6倍，绳卡滑鞍应在受力绳一侧，不得正反交错设置绳卡，绳头距最后一个绳卡的长度不小于100毫米。

4、钢丝绳无过路保护，扣2分
钢丝绳在经过通道处应挖沟砌槽加盖板保护行人安全。

5、钢丝绳拖地、浸水，扣2分
钢丝绳拖地将加剧磨损，从而导致报废。

钢丝绳浸水将会锈蚀，从而导致报废。

6、钢丝绳与吊笼连接未使用鸡心环，扣2分
鸡心卡环的主要作用为减小钢丝绳与吊笼连接处的磨损。
