复习提问：
1.千分尺、百分表的刻线原理是什么？
2.千分尺的读数方法分哪几步？
3. 千分尺、百分表的示值误差为多少？
第二章：钳工常用量具
标准量具

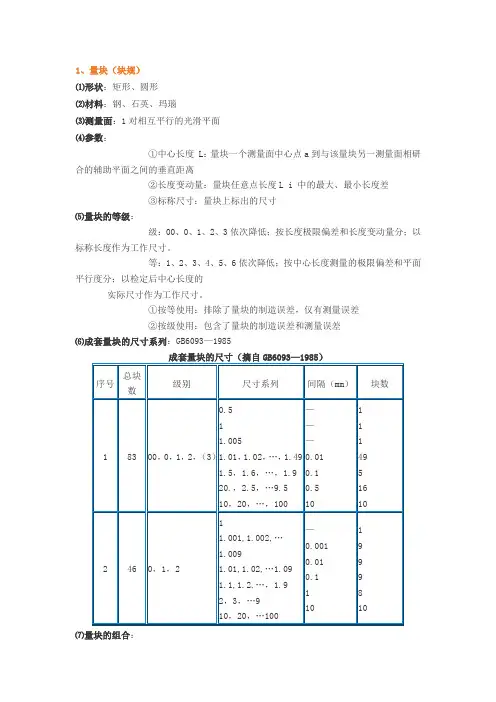

一、量块
量块是机械制造业中长度尺寸的标准。可以对量具和量仪进行检验校正，也可用于精密划线和精密机床的调整，附件与量块合并用时，还可以测量某些精度要求较高的工件尺寸。
1. 量块外形：量块的工作面是一对相互平行而且平面度误差极小的平面，
又叫测量面。量块具有较高的研合性，用较小的压力把两个量块的测量面相互推合后，就可牢固地贴合在一起。因此可把量块组合成量块组，以得到需要的尺寸。
2. 量块应用：量块一般做成一套，有42块一套和87块一套等几种，其基
本尺寸见表2.3。为减少磨损，每套中都备有若干块保护量块使用时方在量块组的两端。
为了减少累积误差，选用时应尽可能采用最少的块数。用87块一套的量块，一般不超过四块；用42块一套的量块，一般不超过五块。
在计算时，选取第一块应根据组合尺寸的最后一位数字选取，以后各块依此类推。例如：所要的尺寸为48.245mm，从87块一套的盒中选取：
48.245 组合尺寸
－1.005 第一块尺寸
47.24
－1.24 第二块尺寸
46
－6 第三块尺寸
40第四块尺寸
即选用1.005、1.24、6、40mm共四块。
为了保持量块的精度，延长其使用寿命，一般不允许用量块直接测量工件。
二、正弦规：
正弦规是利用三角函数中正弦关系与量块配合校验工件角度或锥度的一种精密量具。
1.组成：工作台、两个直经相同的精密圆柱、挡板。
2. 量块组高度计算
h=Lsin2α
式中 h--量块组高度mm
L--正弦规中心距mm
2α--被测工件锥度
3. 例题讲解(例2-1)
总结：量块是标准量具，工厂中一般较少应用，但要掌握，万能量角器要熟练应用，对于不同的角度，要学会使用不同的附件。
作业
P13页
习题： 8、9 补充作图
